异形卡扣式机械连接锁紧结构设计

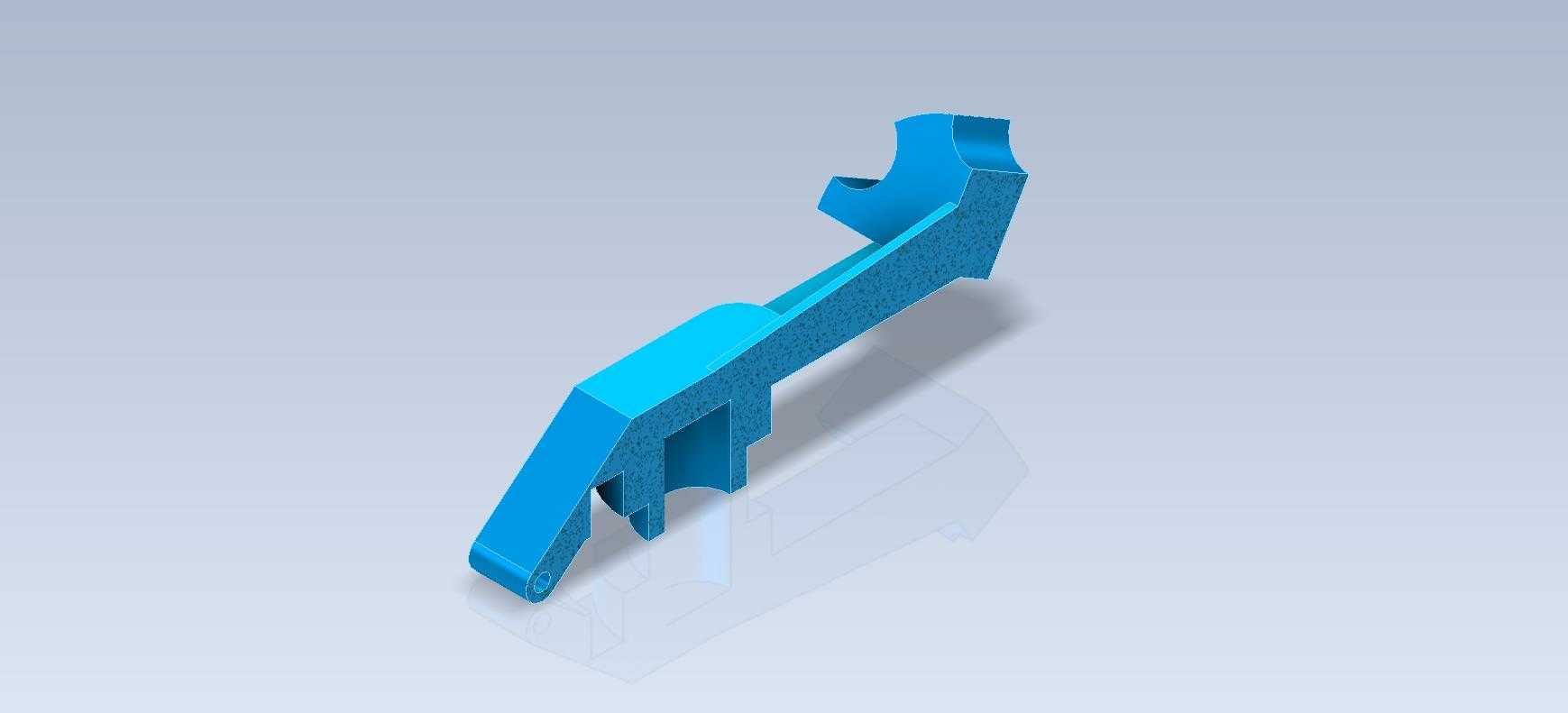

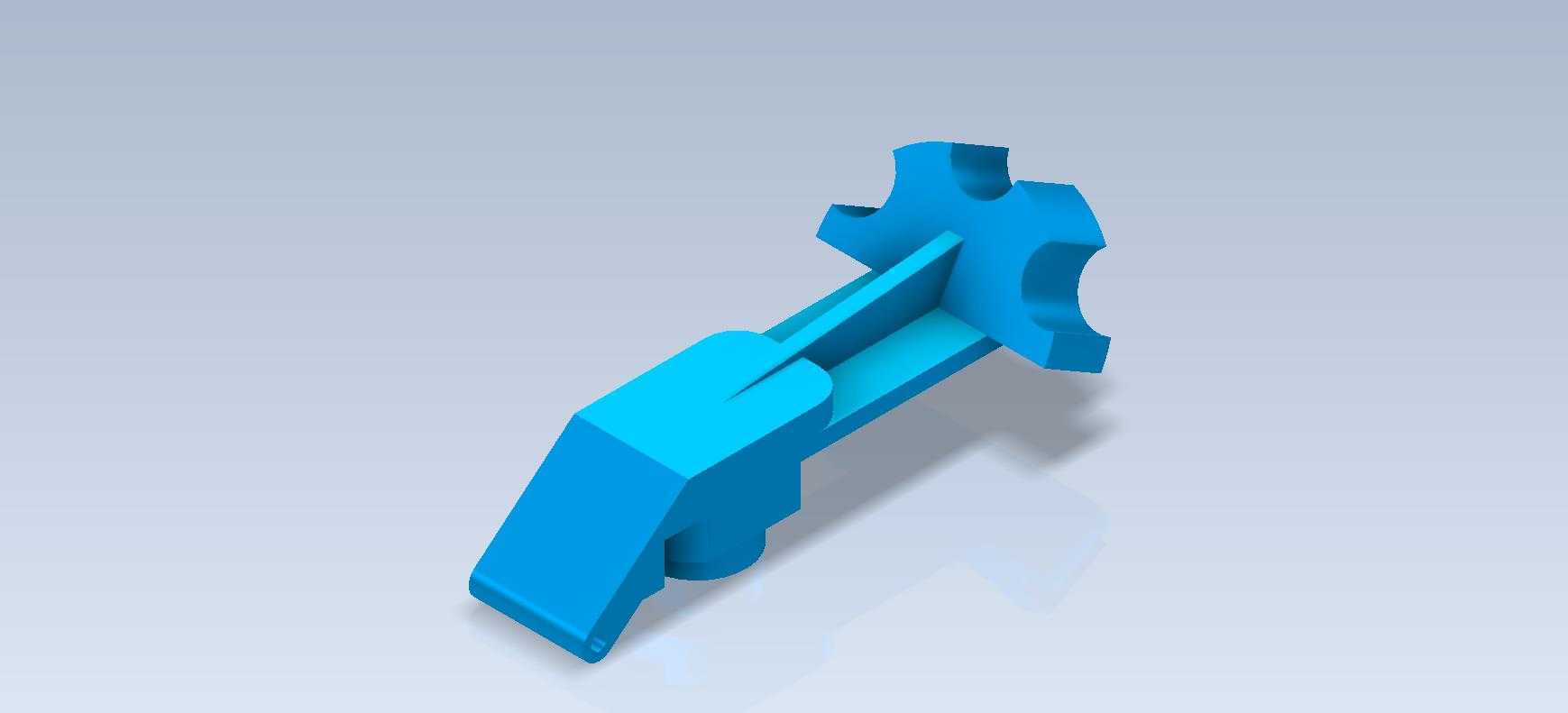

　　这类异形卡扣锁紧结构，在小型机电设备的内部组件快装场景里应用十分普遍，常见于消费电子外壳拼接、小型工控模块固定、低压电气组件的无工具装配工位，替代传统螺丝连接来缩减装配节拍，也能避免螺丝滑牙、金属碎屑掉落引发的电路短路风险。从实际使用逻辑来看，该零件的核心功能是实现两个相邻构件的快速卡合锁紧，一端的异形卡头适配对应卡槽的倒扣结构，装配时顺着导向斜面推入即可完成锁止，拆卸时只需扳动卡头的受力凸缘就能脱离限位，全程不需要额外工装，适配产线快速组装以及后期运维的免工具拆解需求。

　　设计层面首先考虑的是装配导向的容错率，长条形杆身的导向斜面做了15度的倾角处理，推入时能自动修正±2mm的装配对位偏差，降低产线工人的操作精度要求；卡头位置的多段圆弧缺口不是装饰性结构，分别对应卡槽内三个不同方向的限位筋，卡合后能限制X/Y/Z三个轴向的窜动，同时预留了0.1mm的弹性变形间隙，避免反复拆装后出现塑性断裂。杆身中部的镂空槽是特意设计的弹性变形区，选用POM或者ABS工程塑料注塑时，这个区域能提供合适的卡合弹力，既不会因为弹力过大导致装配费力，也不会因为弹力不足出现松脱异响，镂空结构同时也能减少材料用量，降低单件的注塑成型周期。

　　从安装边界来看，该零件的整体长度适配30mm以内的安装间距，卡头最大外径18mm，对应的卡槽开孔尺寸需要控制在17.8-18.2mm之间，杆身的截面尺寸为8*10mm，适配的安装槽宽度公差带取H11即可满足装配要求；卡合后的有效锁紧行程为3mm，能补偿两个被连接件之间0.5-2.5mm的装配间隙，避免因为零件注塑收缩差导致的装配松动。实际选型时需要注意，该结构的静态锁紧力约为80N，适用于不受持续大载荷的外壳覆盖件、内部线束固定卡扣、小型PCB板支撑等场景，不能用于承重结构或者持续受振动冲击的动力部位，如果要应用在振动较大的设备上，需要在卡合位置增加辅助的点胶固定或者防松凸点。

　　建模过程中需要重点关注几个工艺细节：所有转角位置都做了R0.5以上的圆角过渡，避免注塑时出现应力集中导致的零件开裂；导向斜面的拔模角度取1.5度，保证注塑件能顺利脱模，不会出现表面拉伤；卡头位置的倒扣尺寸控制在0.8mm，既能保证足够的锁紧力，也能让注塑模具的斜顶结构顺利出模，不会出现粘模问题。另外，杆身末端的定位凸块是用来和被连接件的定位槽配合，装配时能提前预判安装位置，避免装反或者装偏，凸块的高度为1.2mm，不会额外占用过多的安装空间。这类卡扣结构在设计时往往容易忽略反复拆装的疲劳寿命，该结构的弹性变形区壁厚控制在2mm，按照常用POM材料的疲劳特性计算，反复拆装次数可以达到500次以上，完全满足设备全生命周期内的运维拆装需求，不会出现几次拆卸就断裂的问题。在实际的设备装配场景里，这类卡扣往往和定位柱、减震泡棉配合使用，卡合后能让两个被连接件紧密贴合，不会出现缝隙不均的问题，外观面的拼接断差可以控制在0.2mm以内，满足消费类电子或者小型工控设备的外观装配要求。
