立式双铰轴支座安装固定结构件

项目分类:通用机械零部件 发布时间:2024-12-26 ID:867082
  • 立式双铰轴支座安装固定结构件
  • 立式双铰轴支座安装固定结构件
  • 立式双铰轴支座安装固定结构件
  • 立式双铰轴支座安装固定结构件
  • 立式双铰轴支座安装固定结构件
  • 立式双铰轴支座安装固定结构件
  • 立式双铰轴支座安装固定结构件
  • 立式双铰轴支座安装固定结构件

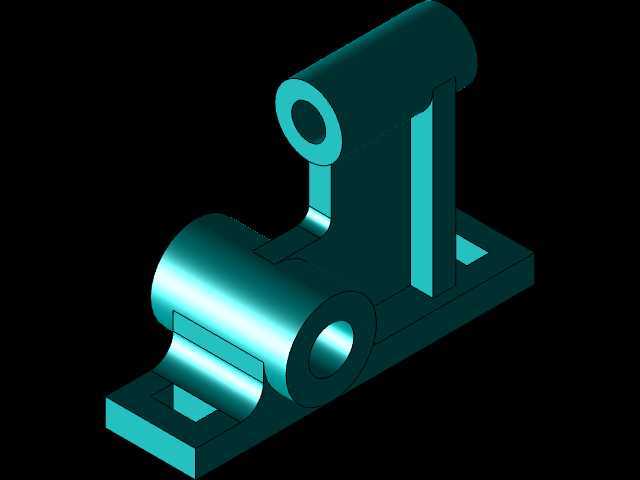

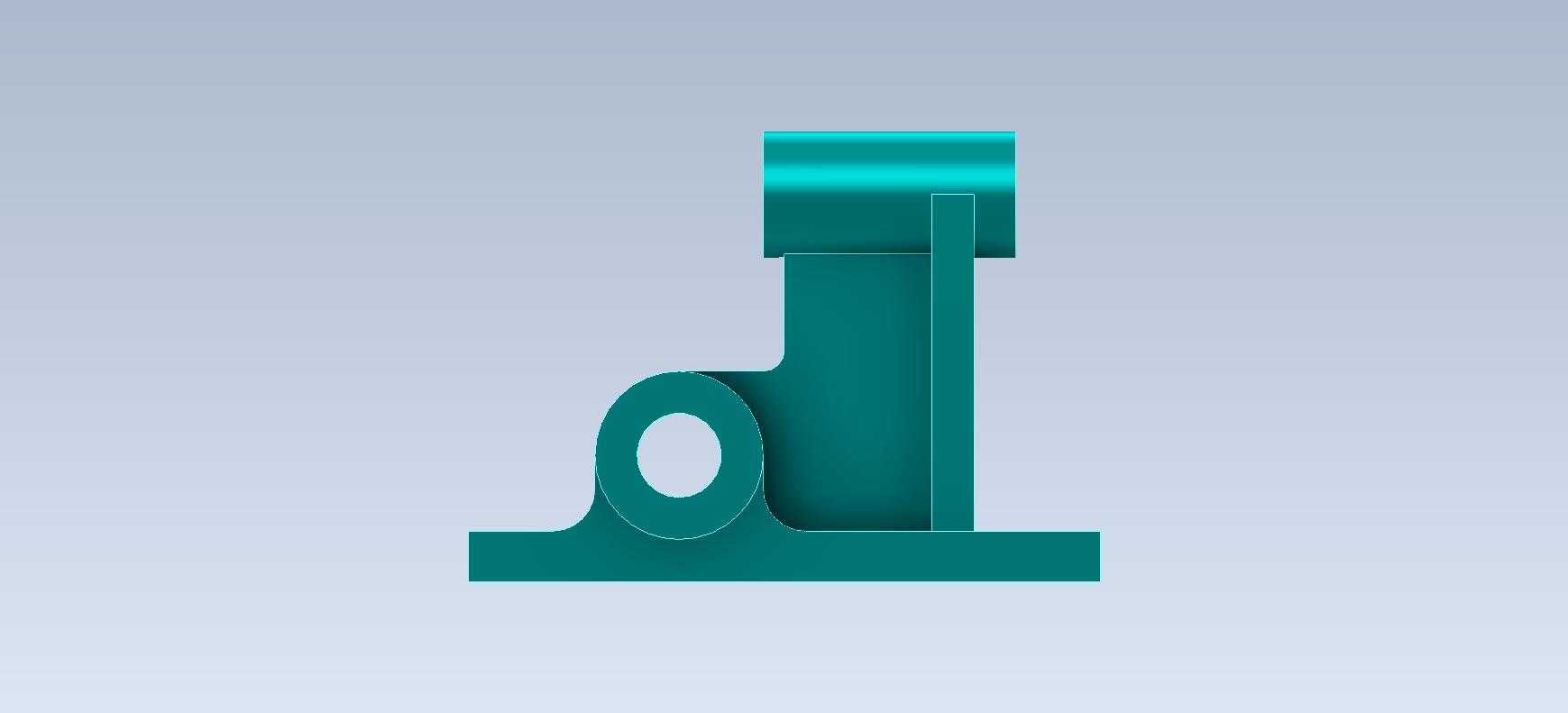

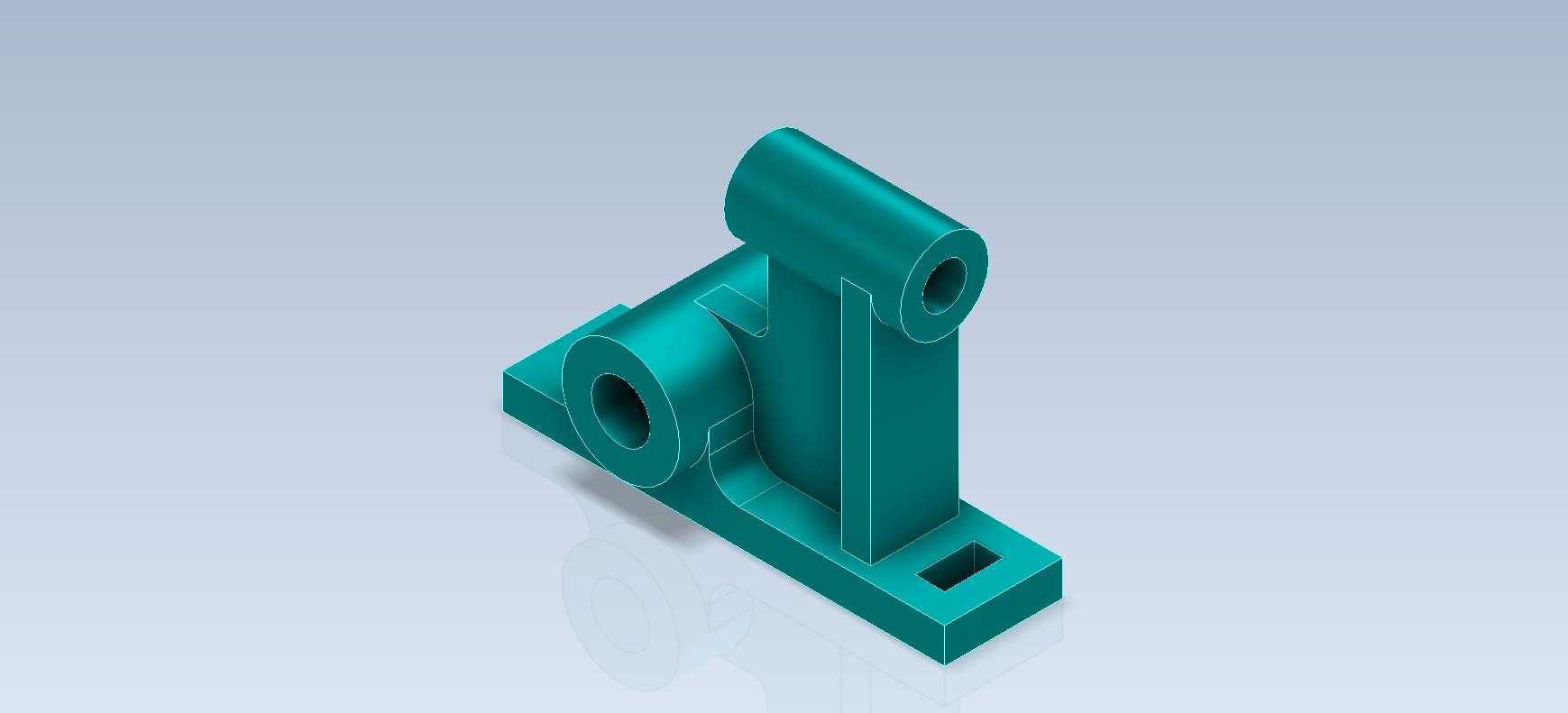

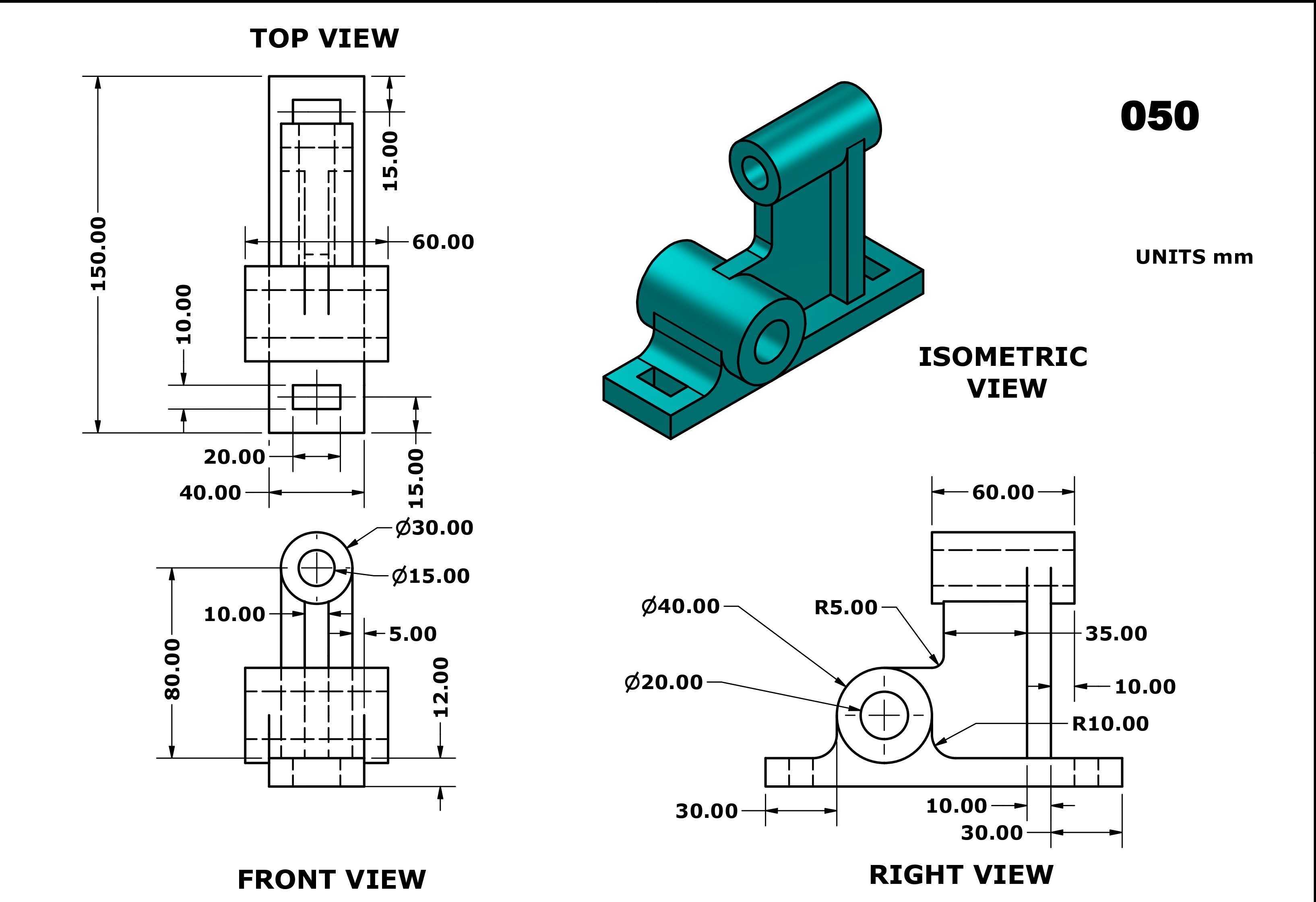

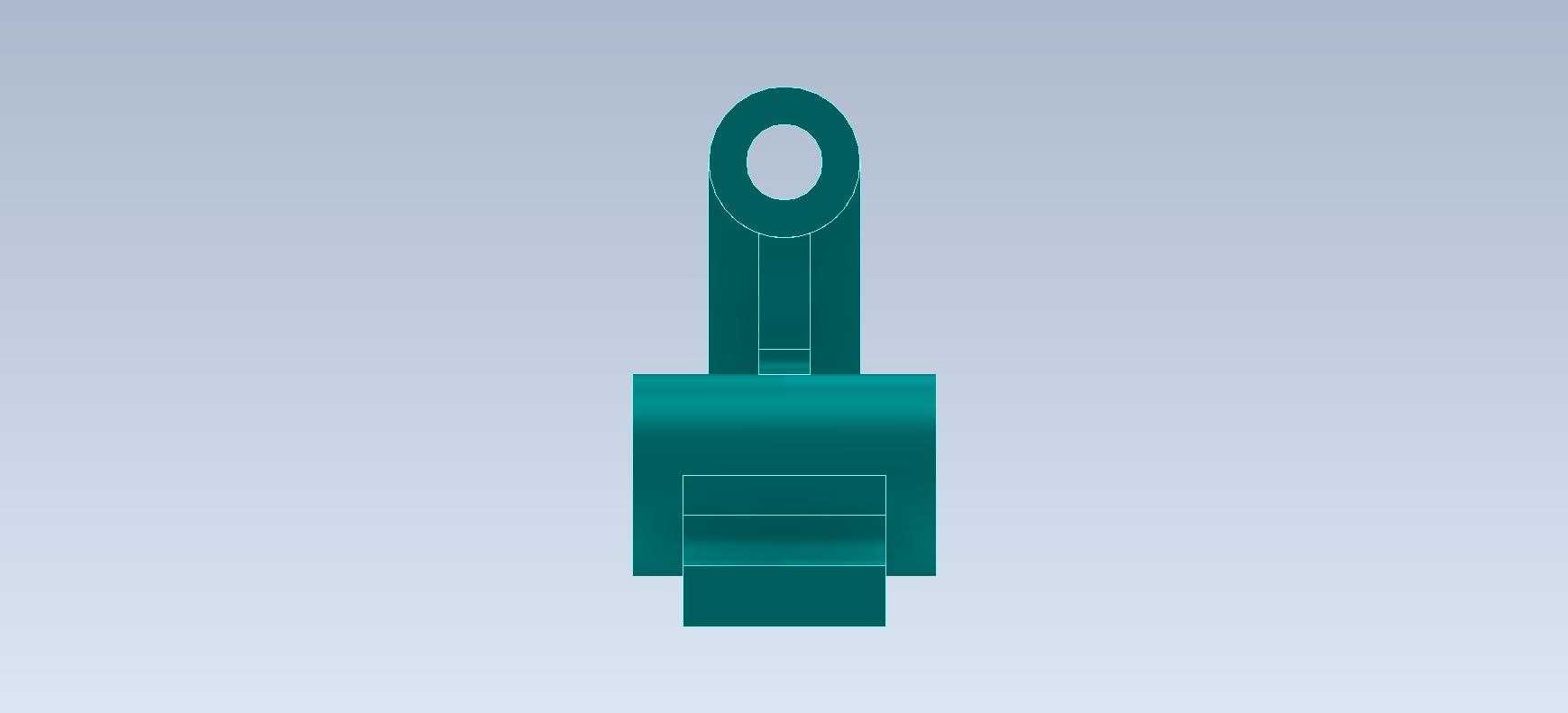

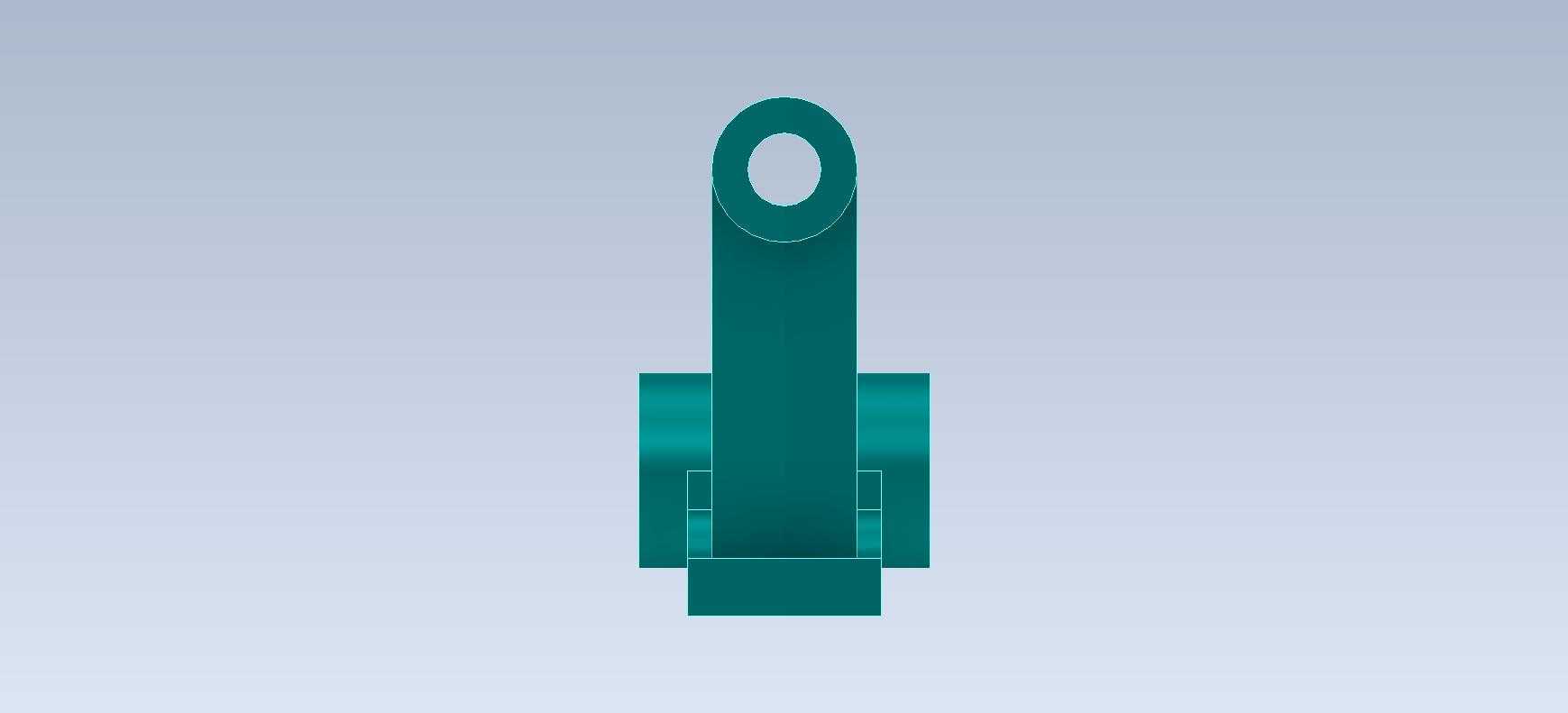

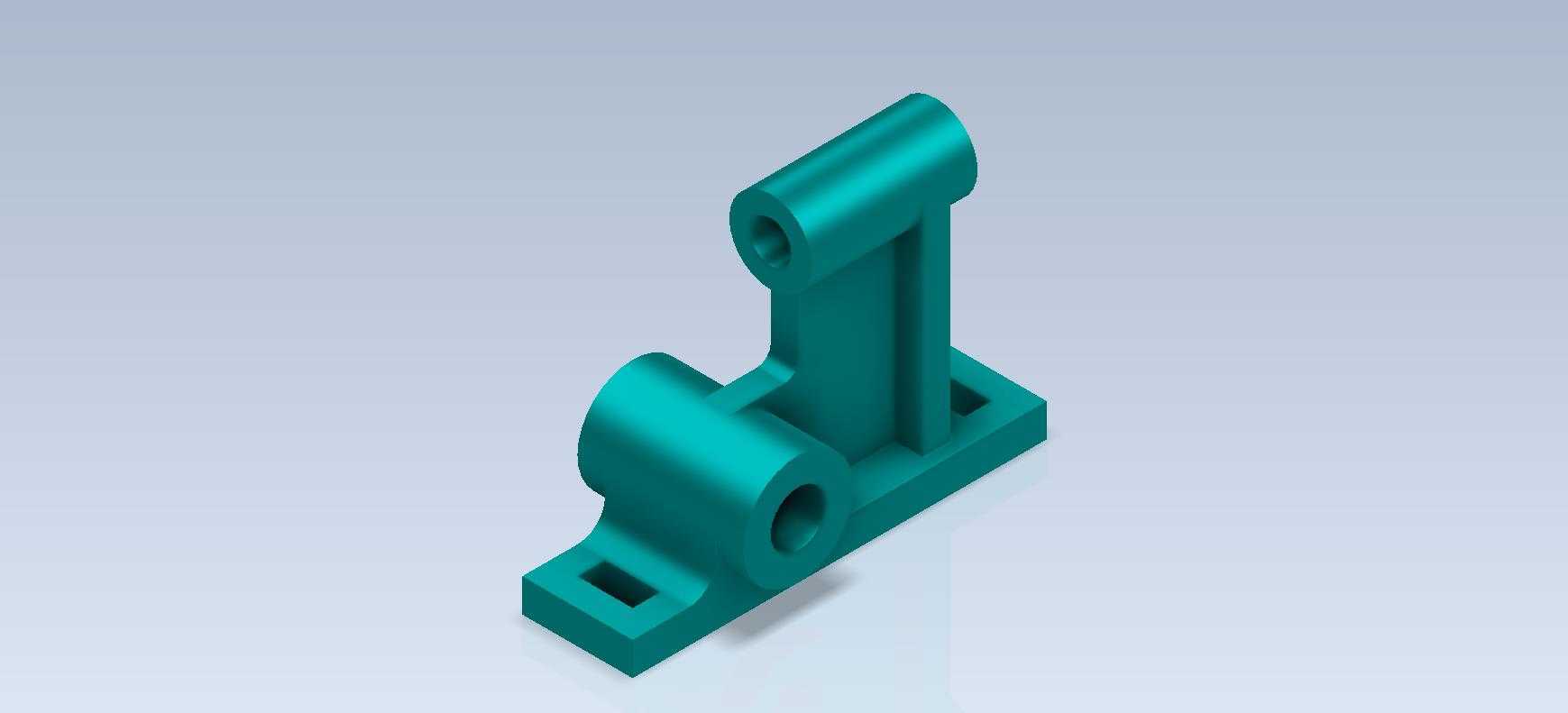

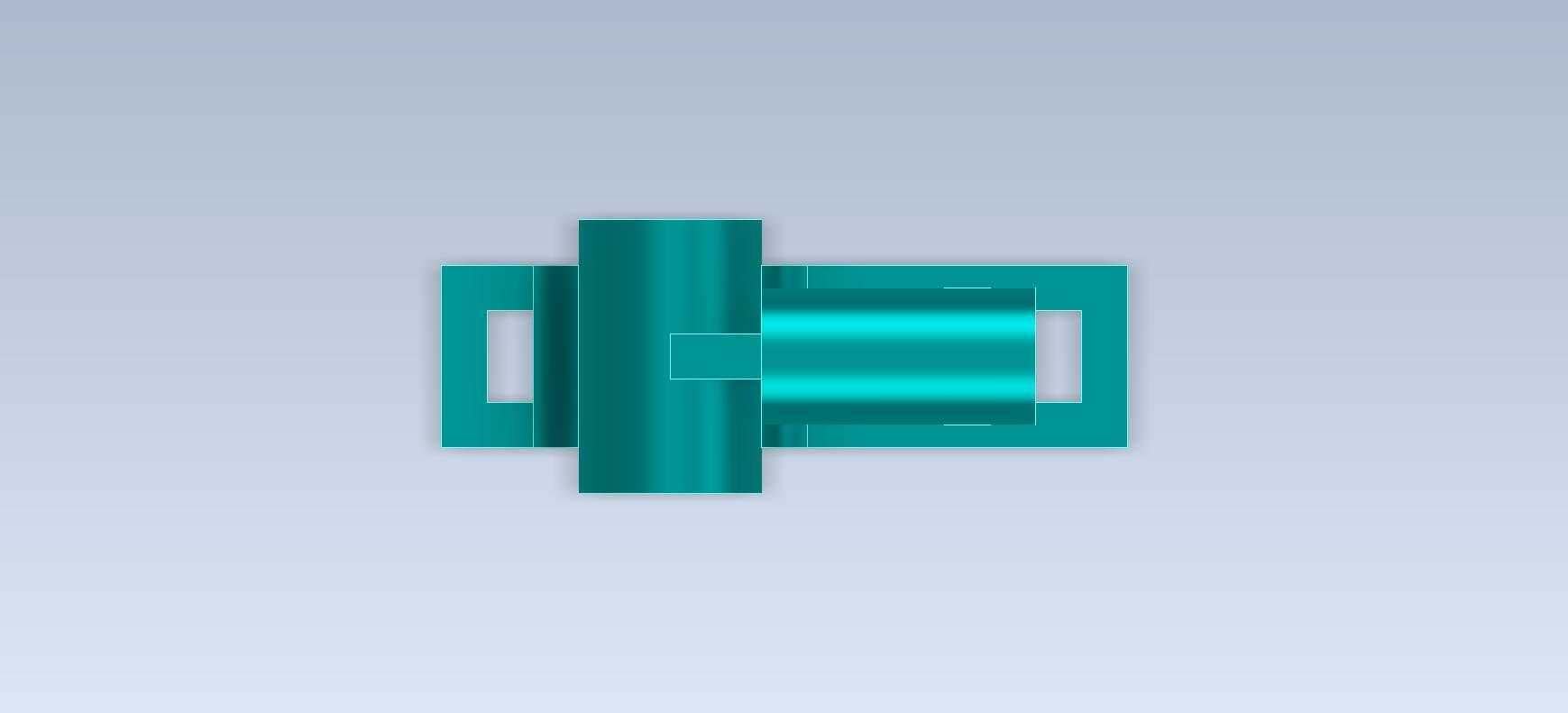

这类带双同轴铰轴安装位的立式支座结构,在轻工输送线、小型工装夹具、非标自动化设备的摆动铰接工位应用十分普遍,日常做机构改型时经常会碰到类似的安装需求。整个零件采用一体化铸造成型后再做机加工的工艺路线,底部是带两个沉头安装孔的矩形安装底板,沉孔设计可以让内六角螺栓安装后头部完全埋入板面,不会突出底板底面影响安装贴合度,底板和上方的竖向立板之间做了三角加强筋过渡,能有效抵消立板承受侧向载荷时产生的弯曲应力,避免立板和底板衔接位置出现应力断裂的问题。

上方的两个铰轴安装筒采用上下错位布置,两个筒的内孔保持严格的平行度公差,孔内壁预留了铰削加工余量,装配时可以和配套的销轴做间隙配合,满足铰接部件的灵活转动需求,不会出现转动卡滞的情况。两个轴筒的外圆都做了倒角处理,既可以去除加工后的锐边毛刺,也能在装配销轴时起到导向作用,降低装配对位的难度。竖向立板的厚度经过载荷校核,在满足支撑强度的前提下尽可能控制了整体重量,不会给安装基础带来额外的载荷负担。

从安装边界来看,底板的两个安装孔中心距和常见的工业铝型材安装孔位做了适配,既可以直接安装在铝型材搭建的设备机架上,也可以通过压板固定在钢制工作台面上,适配性较强。两个轴筒的中心距是根据配套摆臂的转动行程确定的,能保证摆臂在设定的角度范围内转动时不会和支座本体产生运动干涉。这类支座通常作为摆动机构的固定基座使用,比如小型物料拨杆的转动支撑、工装夹具的压臂铰接座、检测设备的摆臂安装座等场景,相比分体式的焊接支座,一体化的结构装配精度更高,不需要后续做焊接变形校正,批量装配时的一致性更好。

建模过程中需要重点关注两个轴筒内孔的同轴度、轴筒中心线和底板安装面的垂直度这两个形位公差,这两个参数直接影响后续铰接部件的转动灵活性和使用寿命,如果公差超差,会出现销轴装配后转动卡滞、磨损加快的问题。底板的安装沉孔深度需要和所选螺栓的头部尺寸匹配,保证螺栓锁紧后头部不高出板面,同时沉孔的同轴度也要控制在合理范围内,避免螺栓穿入时出现偏斜。立板和轴筒、底板的衔接位置都做了圆角过渡,既可以减少应力集中,也能避免铸造时出现冷隔、缺料的缺陷,提升零件的成品率。

实际选型应用时,需要根据所承受的径向载荷大小选择对应牌号的铸件材料,常规轻载场景选用普通灰铸铁即可满足强度需求,有冲击载荷的场景可以选用铸钢材质,表面做发黑或者喷塑处理提升防锈能力。这类结构的建模练习能帮助设计者熟练掌握拉伸、凸台、切除、倒角、筋特征等基础建模命令的使用,同时理解形位公差在实际结构设计中的意义,避免只做外观建模而忽略工程实际的装配和强度需求。
