AutodeskInventor基础练习叉形支撑座结构

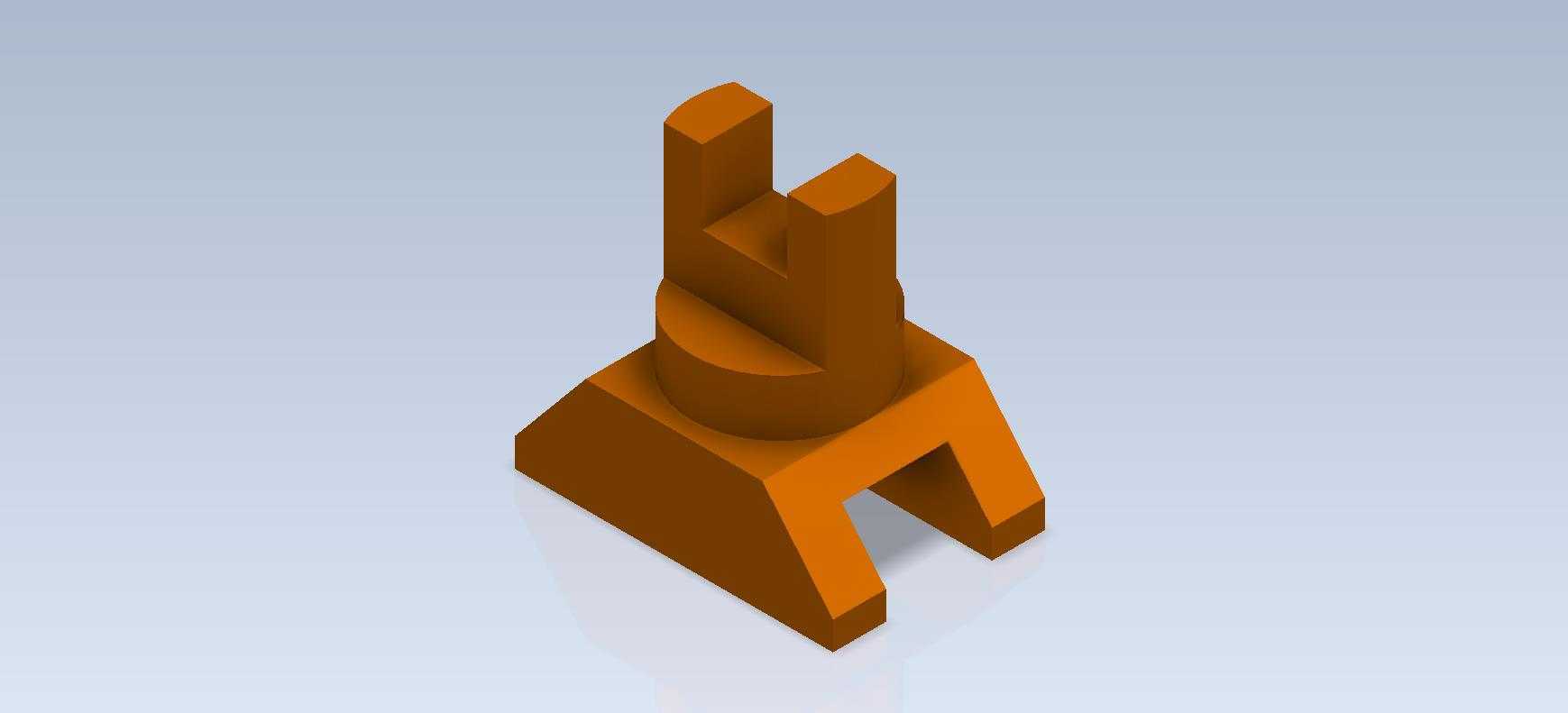

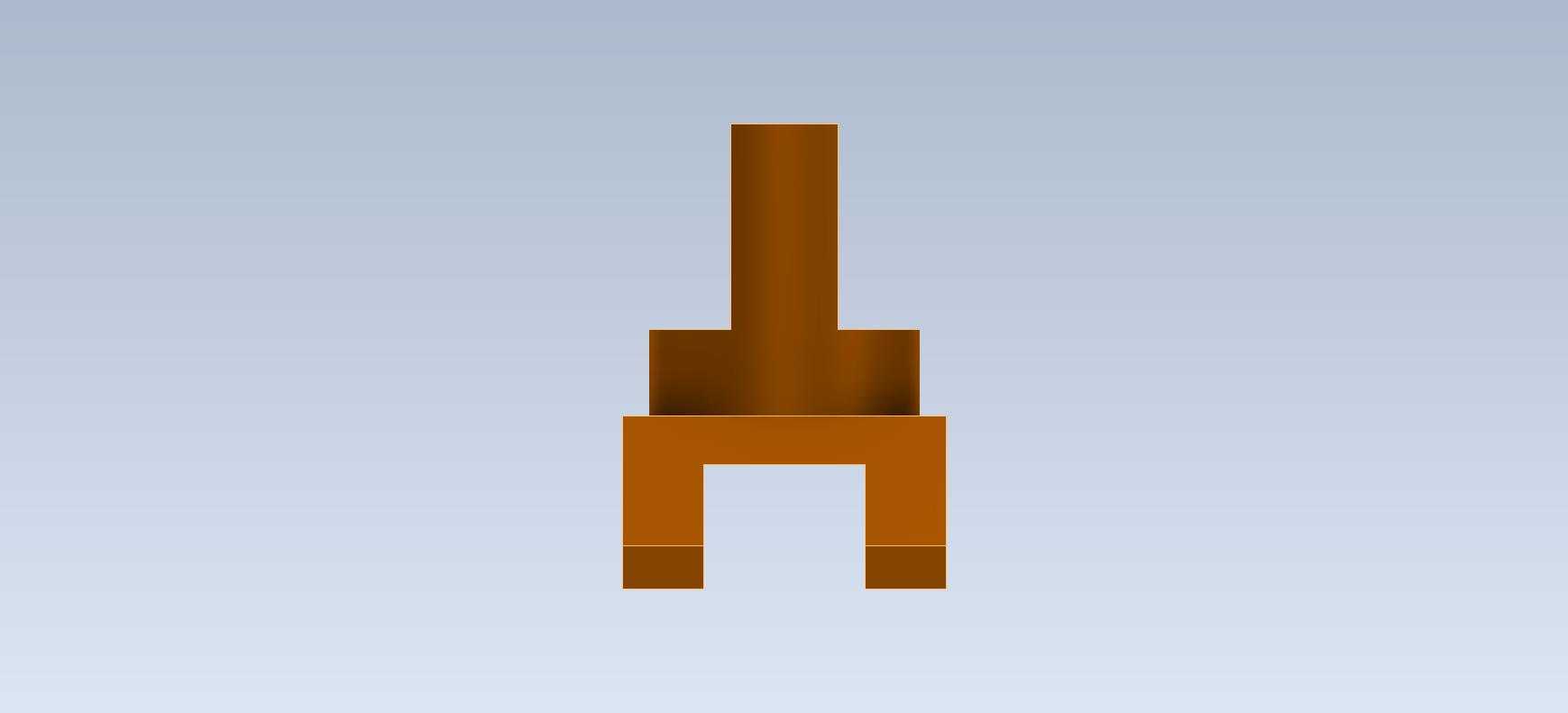

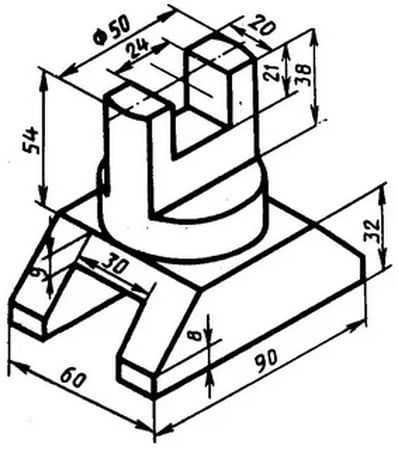

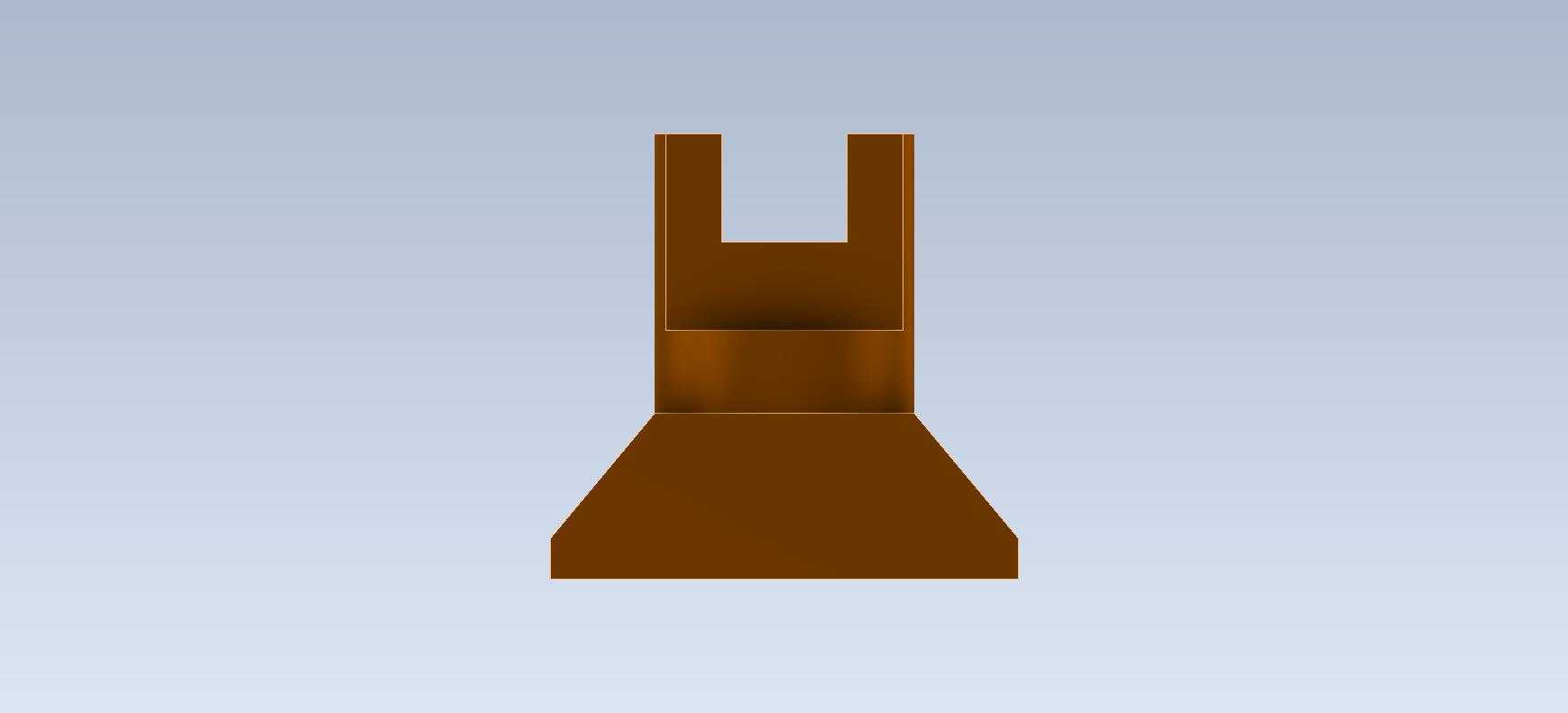

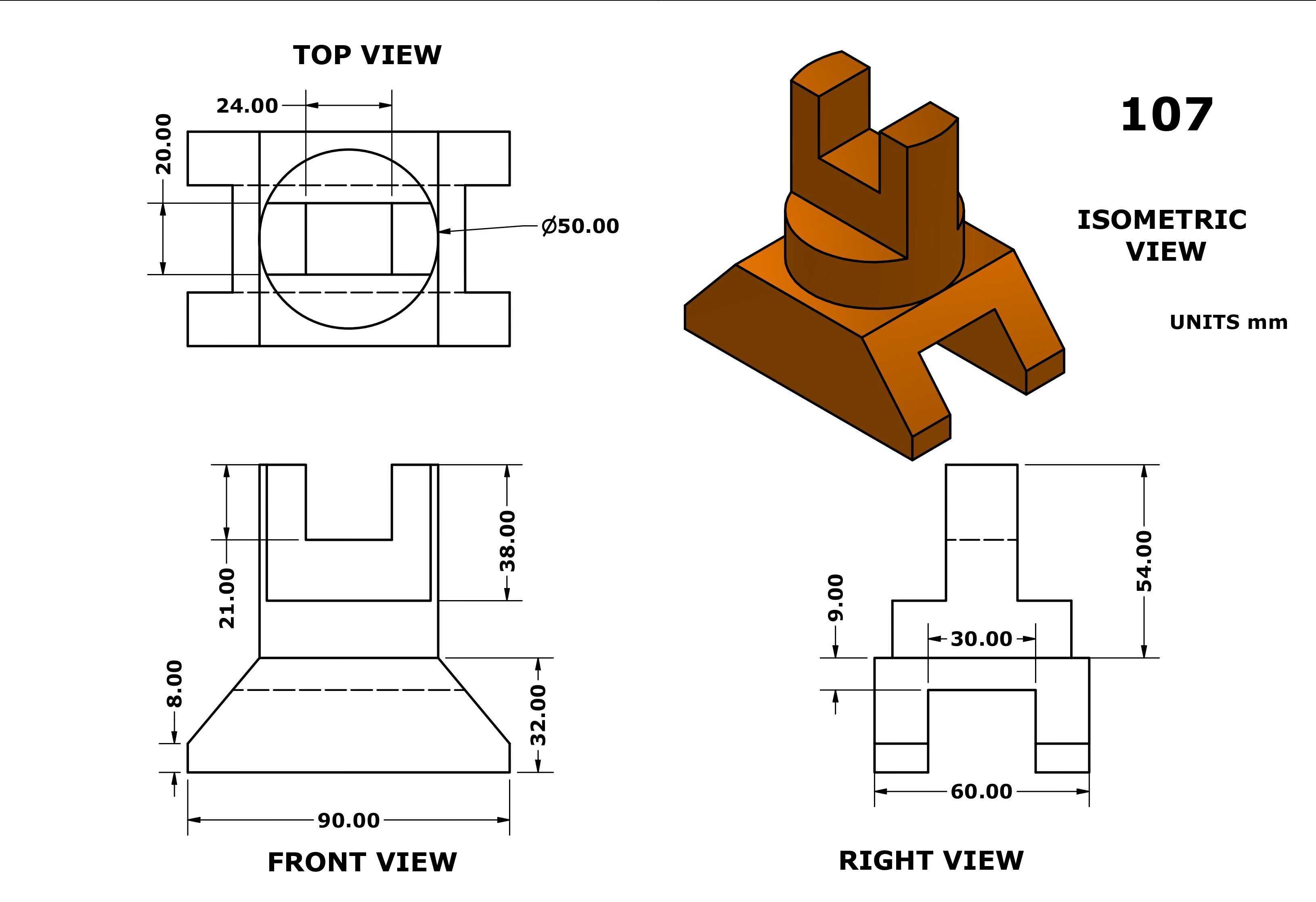

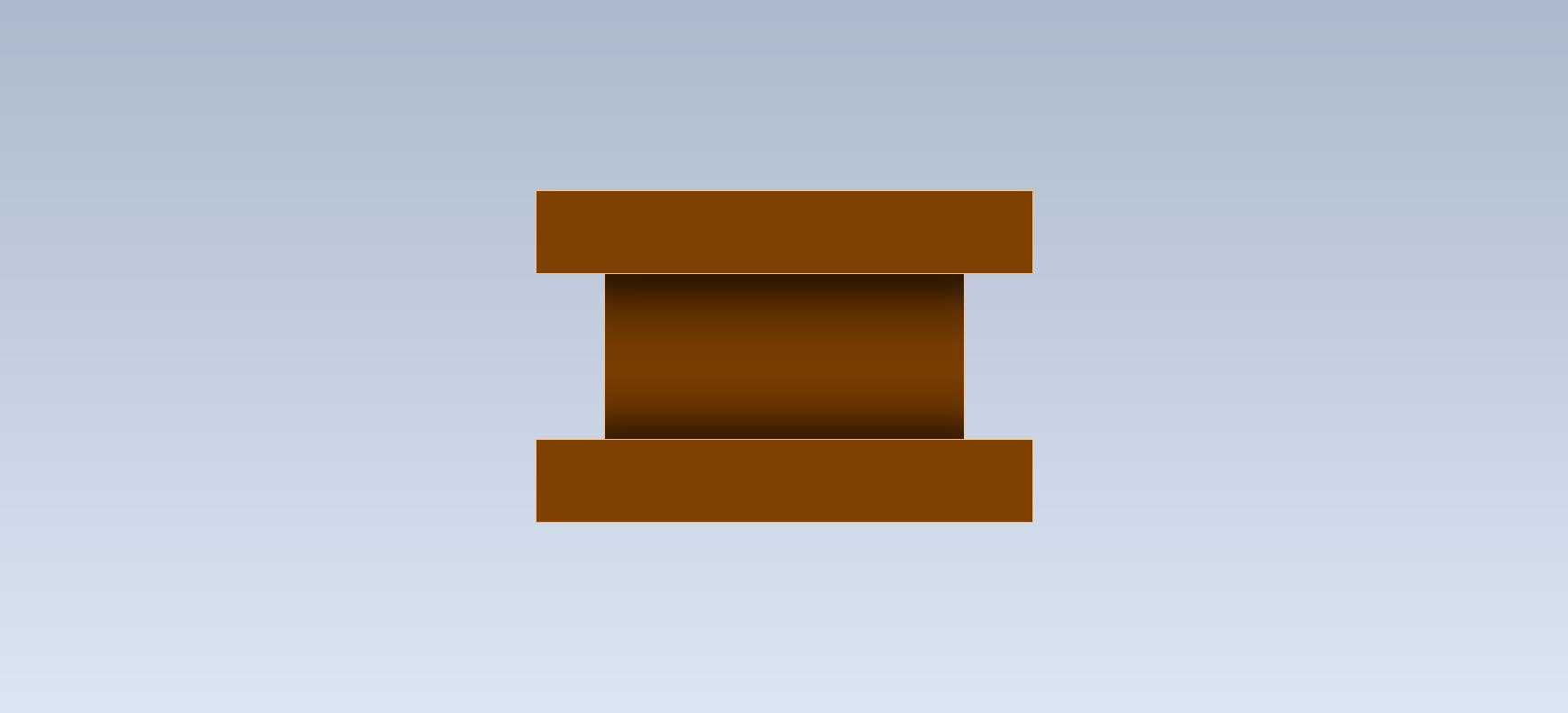

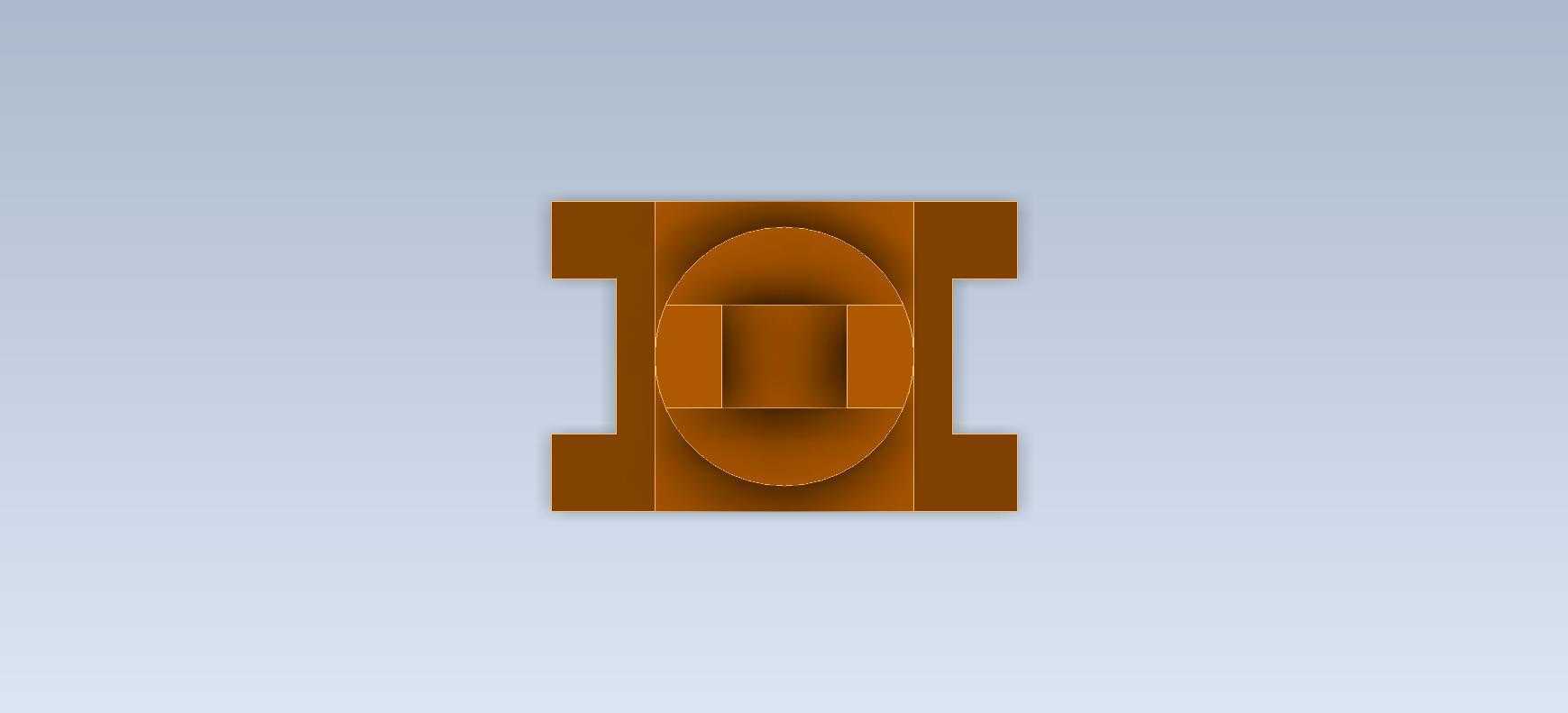

　　这类叉形支撑类零件常出现在小型工装夹具、教学演示教具以及简易自动化线的定位工位中，作为基础支撑构件承担上部工件的定位、承托功能，下部的开口槽结构可直接卡装在型材导轨或者工作台的定位凸台上，无需额外加工复杂安装孔位就能实现快速装夹定位，适配小批量试制场景下的快速工位搭建需求。从结构功能来看，上部的双叉臂结构预留了销轴安装空间，可穿装定位销实现上部铰接件的转动连接，中间的圆柱段作为过渡承力段，将上部铰接件传递的载荷均匀传导至下部梯形底座，梯形底座的大底面设计增大了与安装基面的接触面积，降低单位面积压强，避免长期受压出现基面凹陷变形，下部的开口槽宽度与常用工业铝型材的凸台宽度匹配，槽口处做了微小倒角处理，装配时可自动导正，减少装配对位的调整时间。

　　设计过程中优先考虑了建模练习的递进逻辑，从底座的梯形拉伸特征开始，先完成下部安装基座的实体构建，拉伸时特意保留了底座边缘的拔模斜度，既符合实际注塑或铣削加工的脱模、进刀需求，也让建模者熟悉拉伸特征中拔模参数的设置方法；随后构建中间圆柱过渡段，圆柱与底座的衔接处做了等半径圆角处理，避免应力集中导致的结构断裂，这一细节也对应实际零件加工中的圆角工艺要求，防止锐角处出现应力疲劳；上部双叉臂采用对称拉伸的方式构建，两个叉臂的间距、高度完全一致，保证铰接安装时销轴的同轴度，叉臂顶端同样做了小倒角，去除锐边避免装配时划伤操作人员。

　　从安装边界来看，该零件的整体外轮廓尺寸适配桌面级小型工装的安装空间，底座的开口槽深度控制在合理范围，卡装在铝型材上后不会出现过定位导致的装配卡滞，上部叉臂的销轴孔中心高度经过测算，保证铰接件转动时不会与底座发生运动干涉，整个零件的壁厚均匀，没有出现突变的厚壁或者薄壁结构，不管是采用3D打印试制还是采用铝块铣削加工，都不会出现壁厚不均导致的变形问题。在实际教学练习场景中，这类零件涵盖了Inventor软件中最常用的拉伸、倒角、圆角、对称约束等基础操作，建模者完成该零件的构建后，可快速掌握实体建模的基本逻辑，理解特征先后顺序对建模效率的影响，比如先做底座再做上部结构的顺序，比先做上部叉臂再补底座的方式更便于后续参数修改，调整底座尺寸时不会影响上部叉臂的特征参数。

　　从工程应用角度看，这类简化结构的支撑件可直接经过尺寸调整后用于实际生产场景，比如将尺寸按比例放大后可作为生产线的工件托架，缩小尺寸后可作为精密仪器的内部支撑构件，结构本身的受力路径清晰，载荷从上部铰接点通过圆柱段垂直传递到底座，再通过底座分散到安装基面，没有多余的传力路径，材料利用率高，在满足承力需求的前提下尽可能减少了材料用量，降低零件自重。建模过程中需要注意各个特征的约束关系，双叉臂的对称约束必须完全定义，避免后续修改参数时出现叉臂偏移的问题，中间圆柱段与底座的衔接处圆角半径不能过大，否则会导致底座上部出现多余的凸起结构，影响零件与上部其他构件的装配，下部开口槽的两侧壁厚要保持一致，避免单侧壁厚过薄导致装夹时出现断裂。
