AutodeskInventor机械支座类零件练习模型

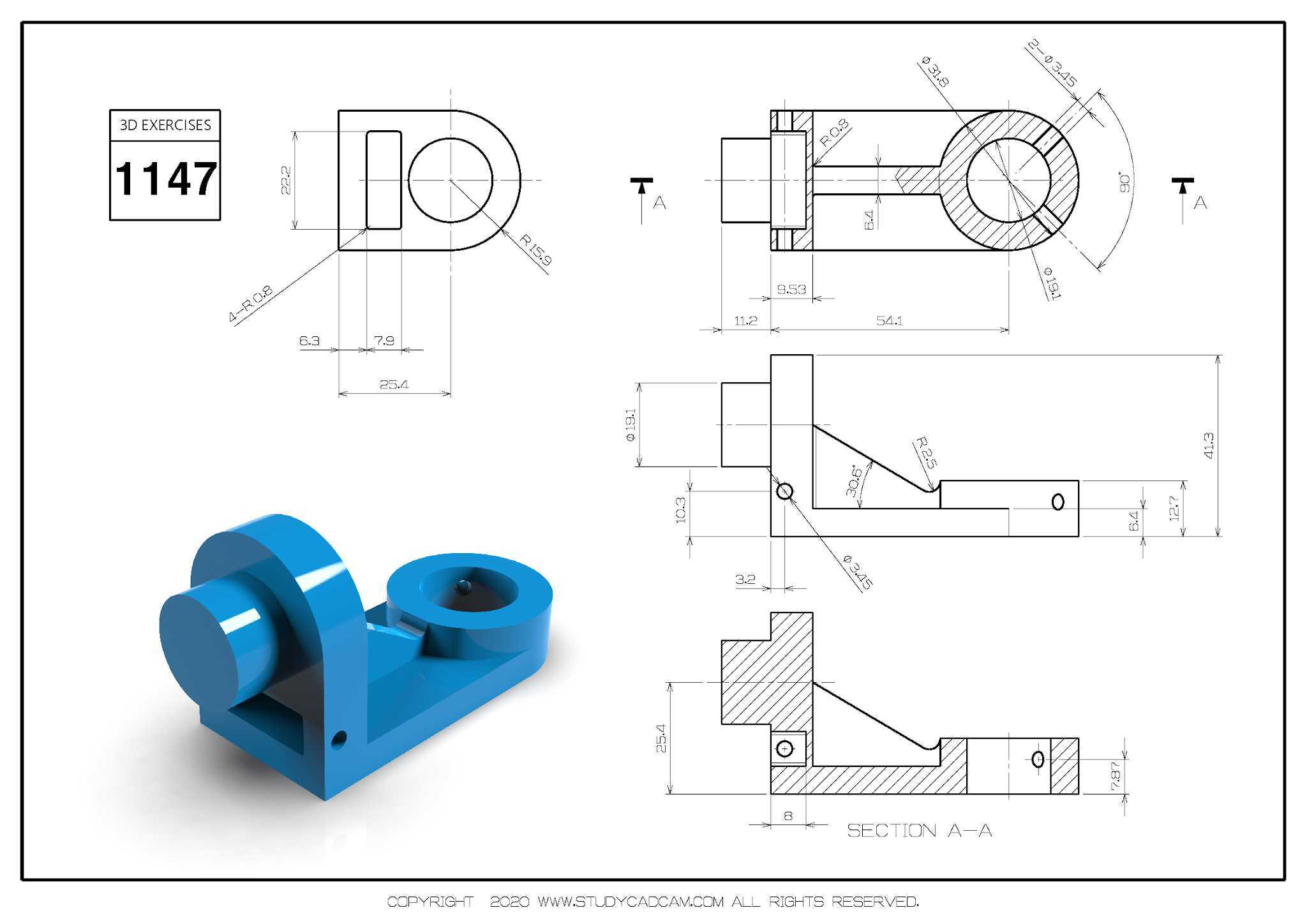

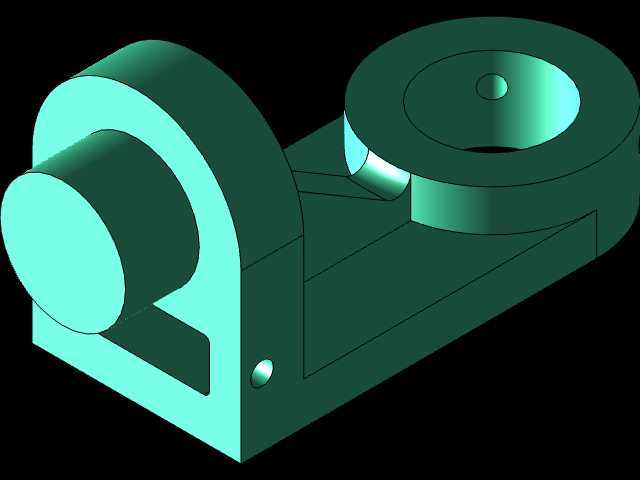

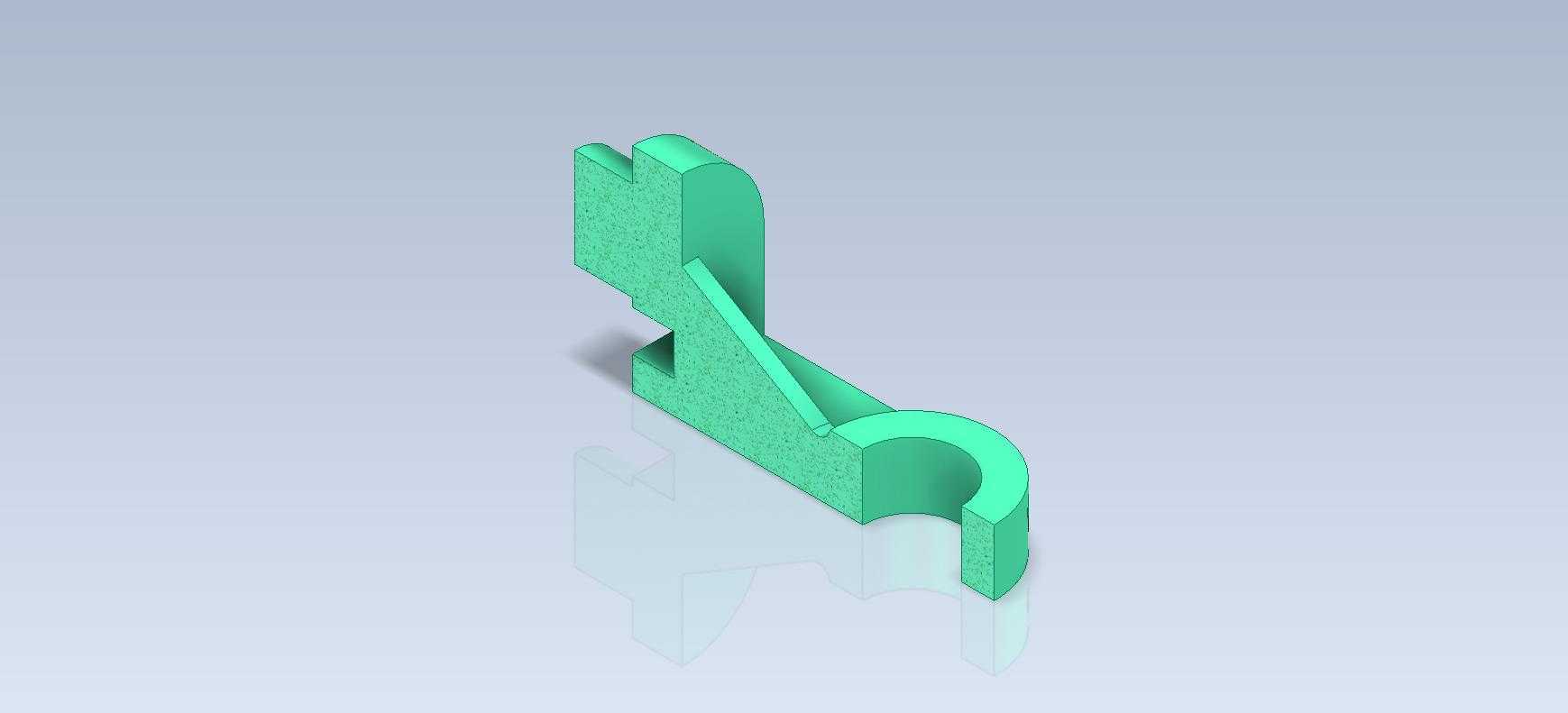

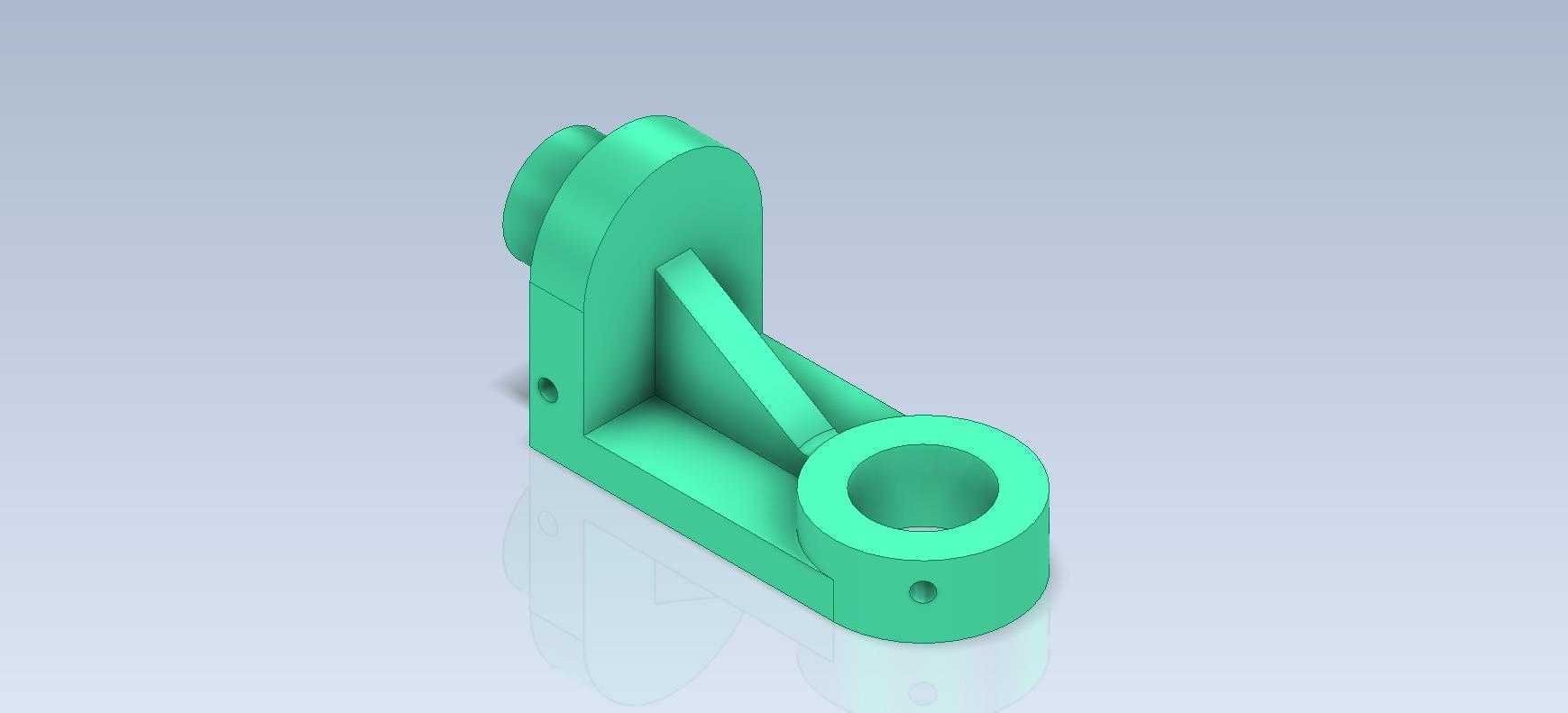

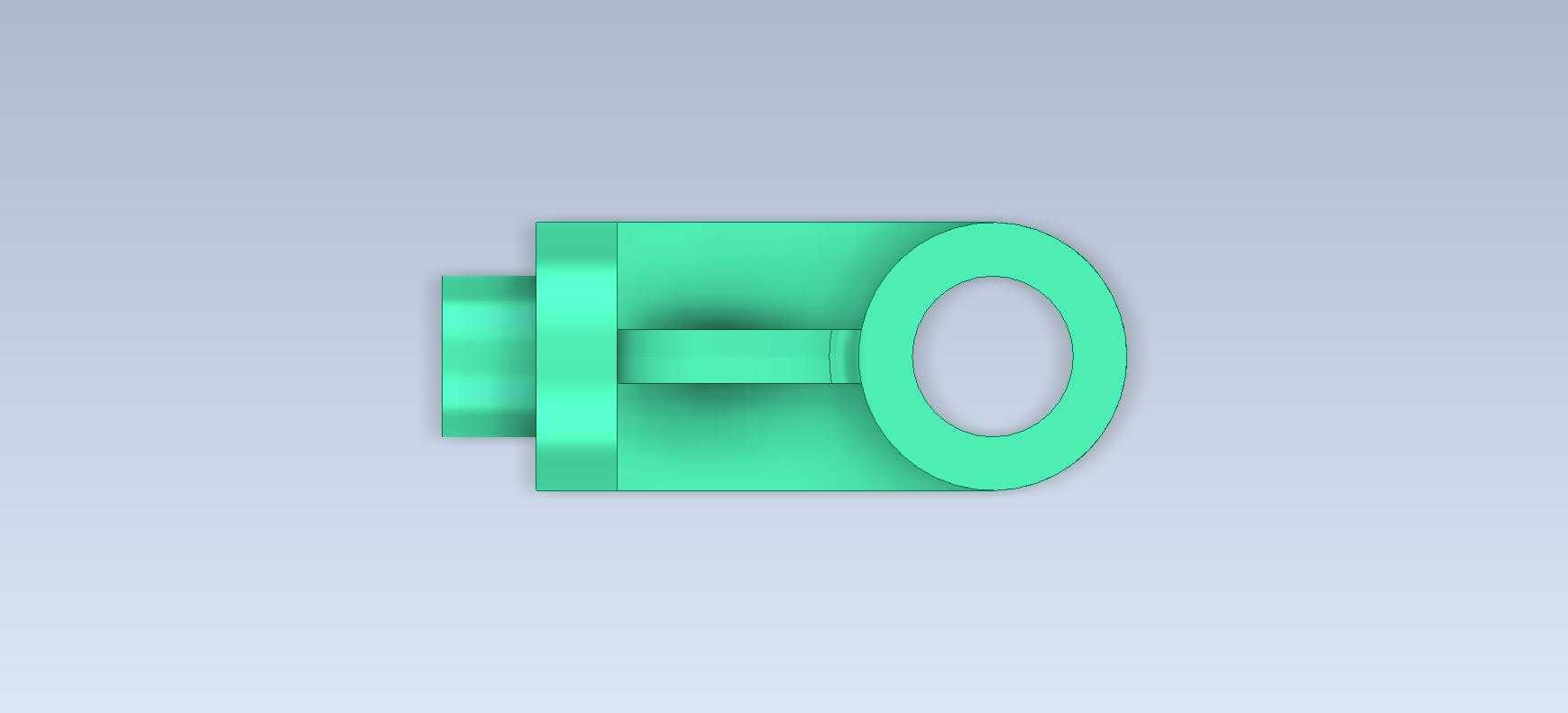

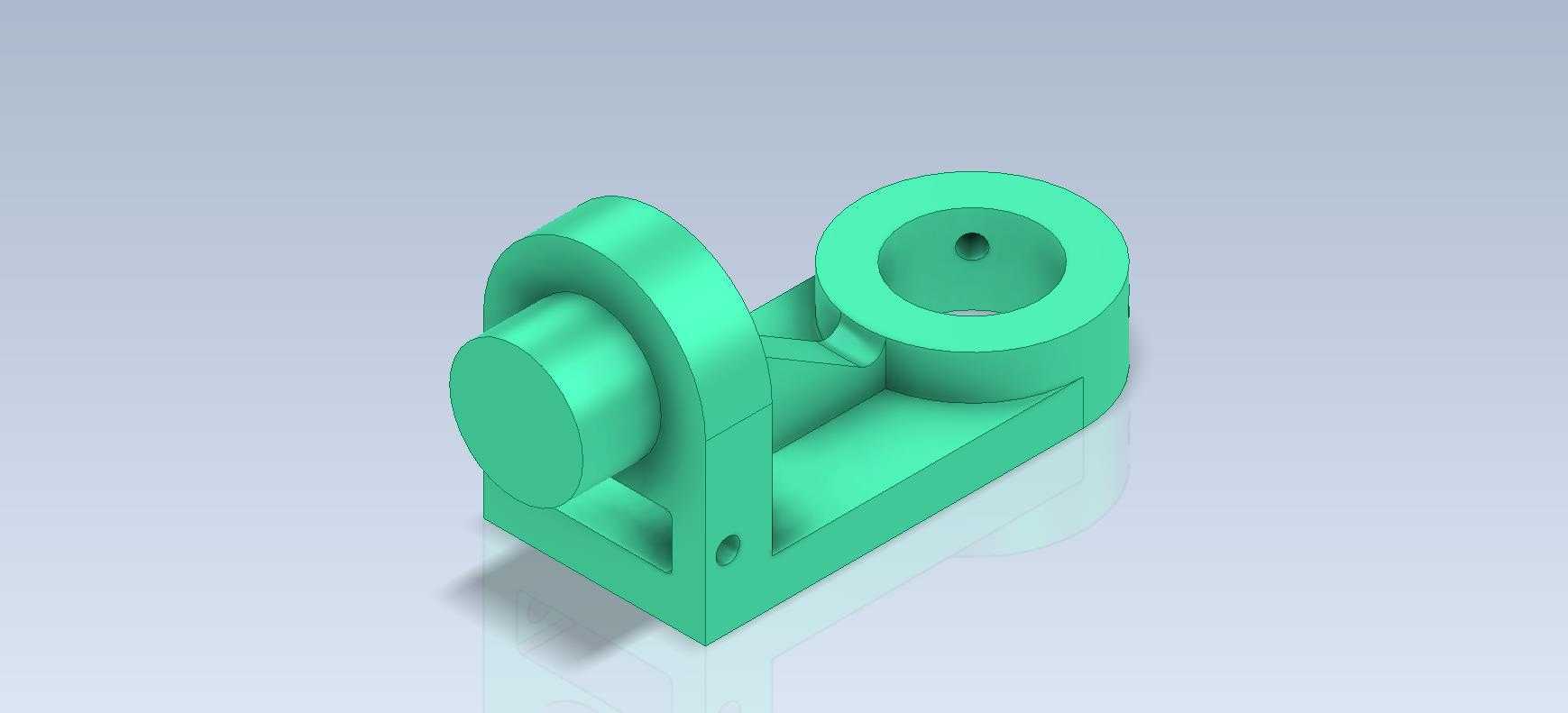

这类带同轴安装孔与支撑凸台的一体式支座零件，在小型机电设备、自动化输送线的辅助定位机构、桌面级工装夹具的支撑单元中应用十分广泛，日常做结构设计时经常会遇到同构型的零件需求，很多新手工程师刚接触三维建模时，也会选择这类零件作为特征建模的练习载体，能快速掌握拉伸、切除、圆角、孔位定位这些基础建模命令的实操逻辑。从实际使用场景来看，这个零件的核心作用是为回转类零部件提供稳定的安装支撑，右侧的带孔圆筒结构是核心安装位，内孔的同轴度、端面的平面度直接决定了装入的轴类、销类零件的转动顺畅度与装配精度，左侧的圆柱形凸台是辅助定位结构，用来和配套的机架侧板、安装立板上的定位孔配合，实现零件安装时的快速对位，避免装配时出现位置偏移，减少现场调试的调整工作量。

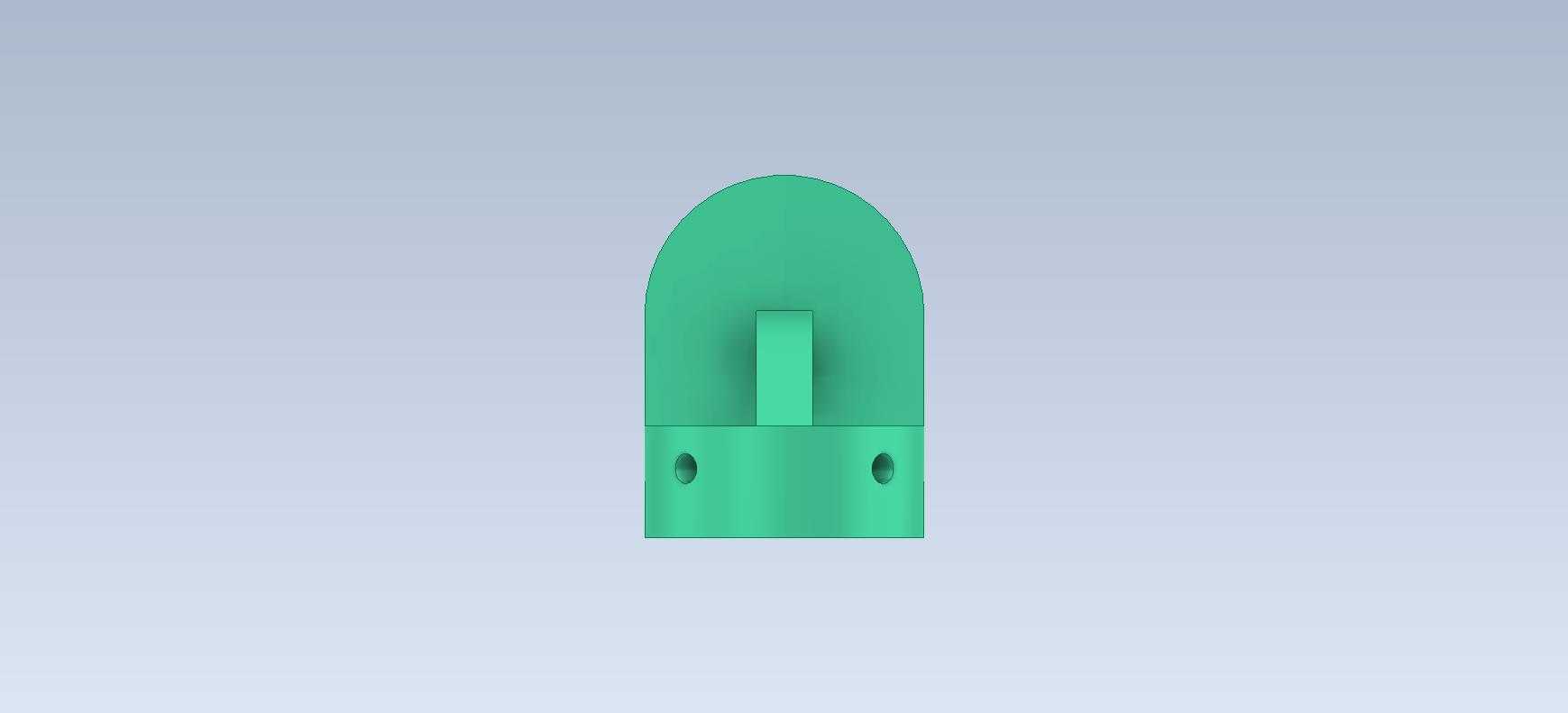

设计这类零件的时候，首先要明确安装边界的约束条件：零件底部是平整的安装基准面，需要和安装基板完全贴合，所以建模时底部平面的平面度公差要控制在合理范围内，不能出现翘曲、凹凸的结构；底部的镂空槽是减重设计，在不降低整体结构刚性的前提下，减少零件的材料用量，降低加工成本，同时镂空的位置也可以作为走线槽，给配套的传感器线缆、小型气动管路提供走线路径，避免管线外露被运动部件剐蹭。两个安装耳上的小孔是紧固件过孔，用来穿装螺栓将零件固定在安装基板上，孔位的中心距需要和配套基板上的螺纹孔中心距完全匹配，建模时要优先确定孔位的定位基准，避免出现装配干涉。

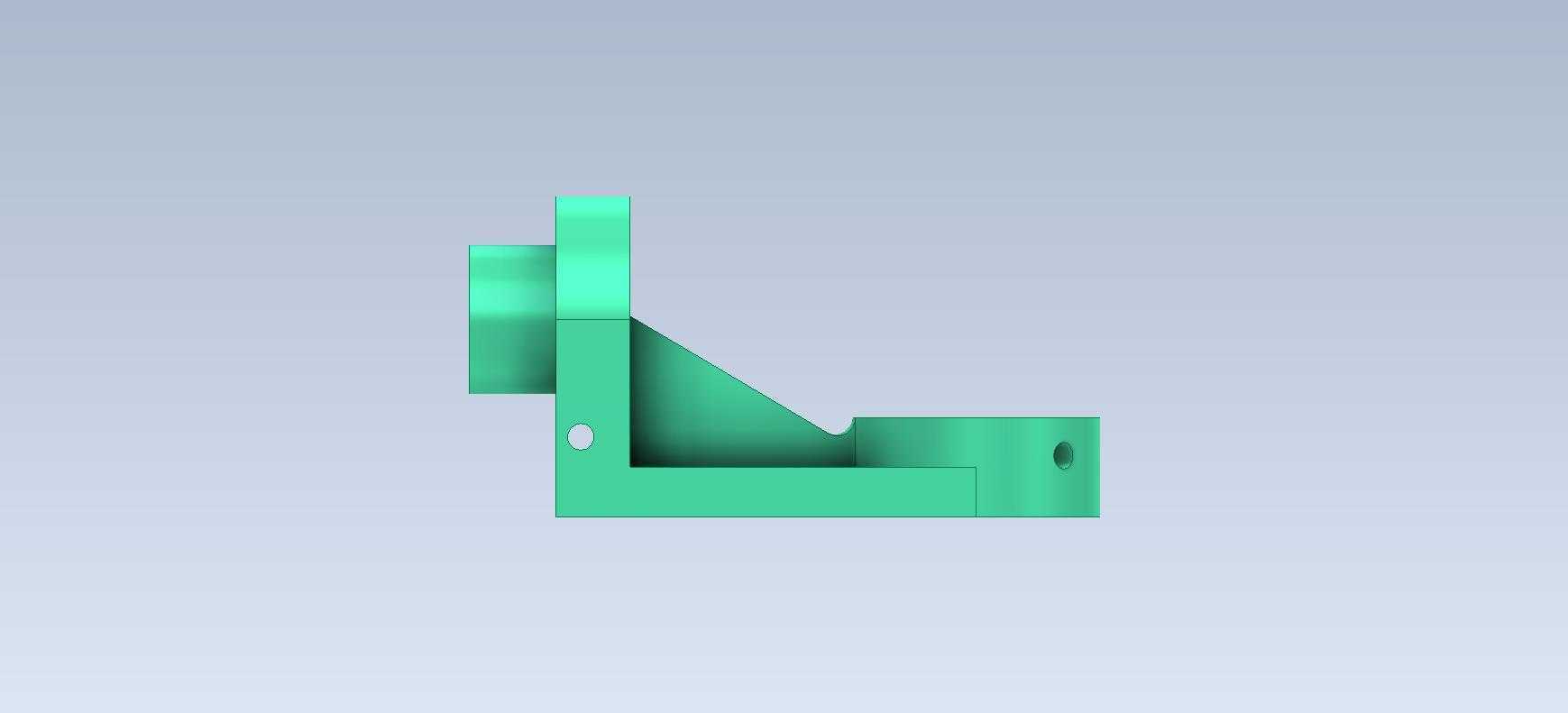

从结构刚性的角度考虑，圆筒支撑结构和左侧凸台之间的连接筋是关键受力部位，建模时要注意筋位的厚度均匀性，避免出现壁厚突变导致的注塑缩痕、或者机加工时的应力变形问题，筋位和主体结构的连接处做了圆角过渡，既可以减少应力集中，提升零件的抗冲击能力，也能去除加工毛刺，避免装配时划伤操作人员。零件整体的外形尺寸属于小型支撑件范畴，安装 footprint 大概在掌心大小，适合安装在空间紧凑的小型设备内部，不会占用过多的安装空间，同时一体式的结构设计减少了装配环节的零件数量，不需要额外拼接多个支撑件，降低了装配复杂度，也减少了拼接结构带来的累积公差。

建模过程中要注意几个容易出错的细节：右侧圆筒的内孔是台阶孔还是直孔，要根据实际装入的零件配合需求确定，如果是装滚动轴承，内孔的公差要选过渡配合，如果是装无油衬套，公差可以适当放宽；左侧凸台的外径要和配套的定位孔做间隙配合，单边间隙控制在0.05-0.1mm之间，既方便安装对位，又不会出现过大的晃动量；底部安装面和圆筒内孔的垂直度公差要控制在0.02mm以内，否则装入的轴类零件会出现偏斜，导致转动卡滞、磨损加快的问题。另外零件的所有外露棱边都做了小倒角处理，没有尖锐的边角，符合机械设计的安全规范，避免安装维护时割伤操作人员。

这类零件的加工适配性也很强，既可以用注塑工艺批量生产，用在民用消费类机电设备上，也可以用铝合金、工程塑料通过CNC机加工做小批量定制，用在非标自动化设备的原型验证阶段，建模时把所有特征的参数做全约束，后续修改尺寸的时候只需要调整对应参数就能快速生成不同规格的变体，比如调整圆筒内孔直径适配不同直径的轴件，调整安装孔的中心距适配不同的安装基板，不需要重新从零开始建模，能大幅提升设计迭代的效率。很多新手在练习这类零件建模的时候，容易忽略基准统一的原则，比如选不同的面作为草图基准，导致后续修改尺寸时特征报错，其实只要把底部安装面作为第一基准，把圆筒的中心轴线作为第二基准，所有孔位、凸台、筋位的定位都基于这两个基准来做，整个模型的参数逻辑就会非常清晰，后续修改也不会出现特征混乱的问题。
