Inventor基础练习用异形卡扣结构件

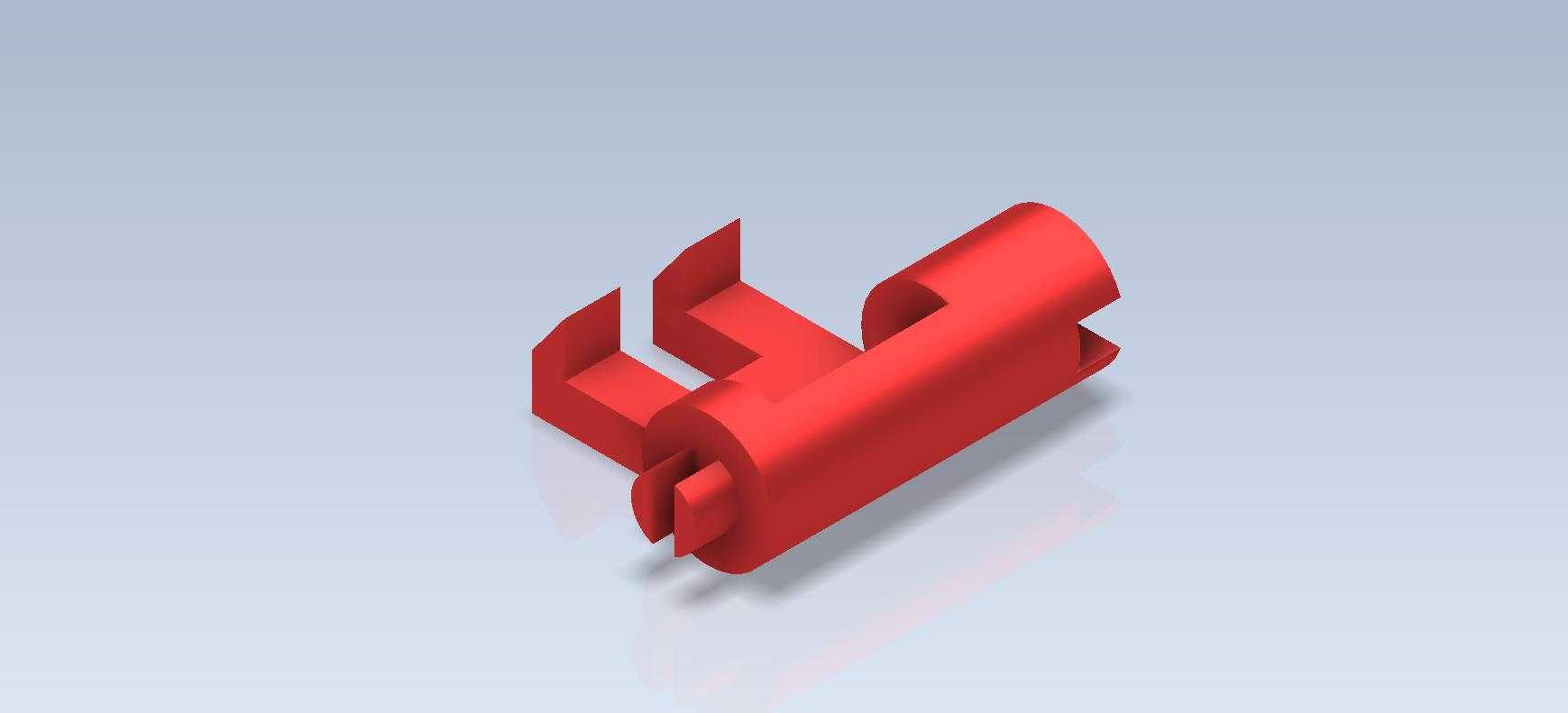

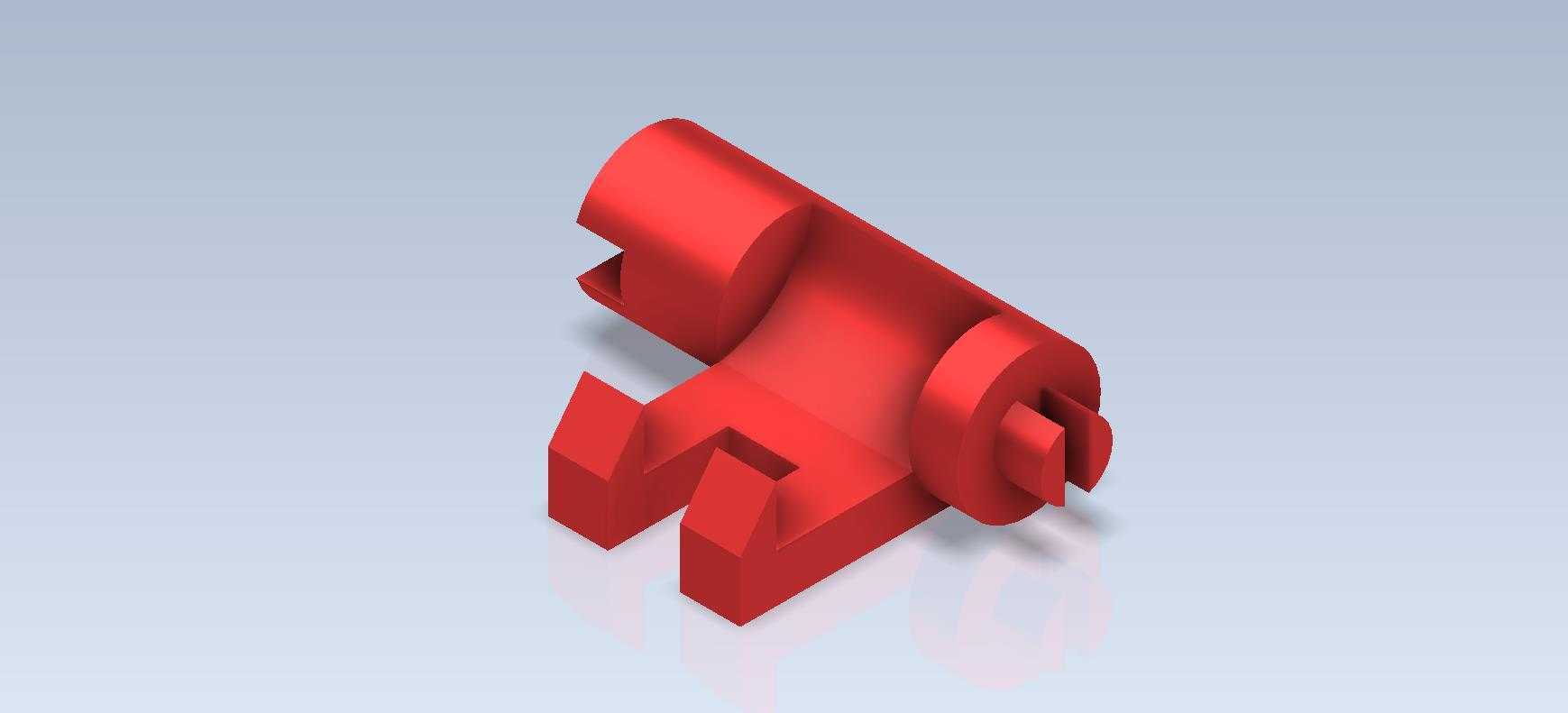

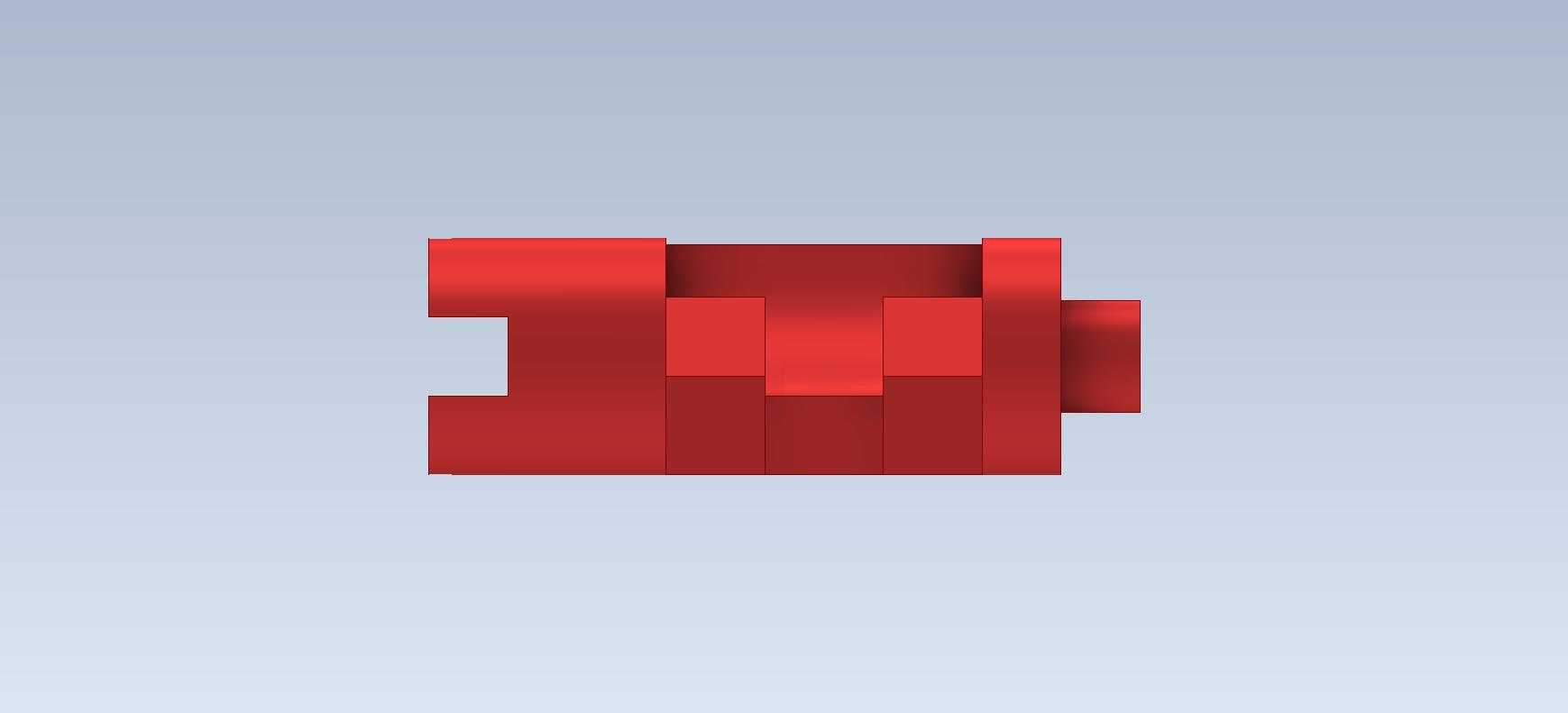

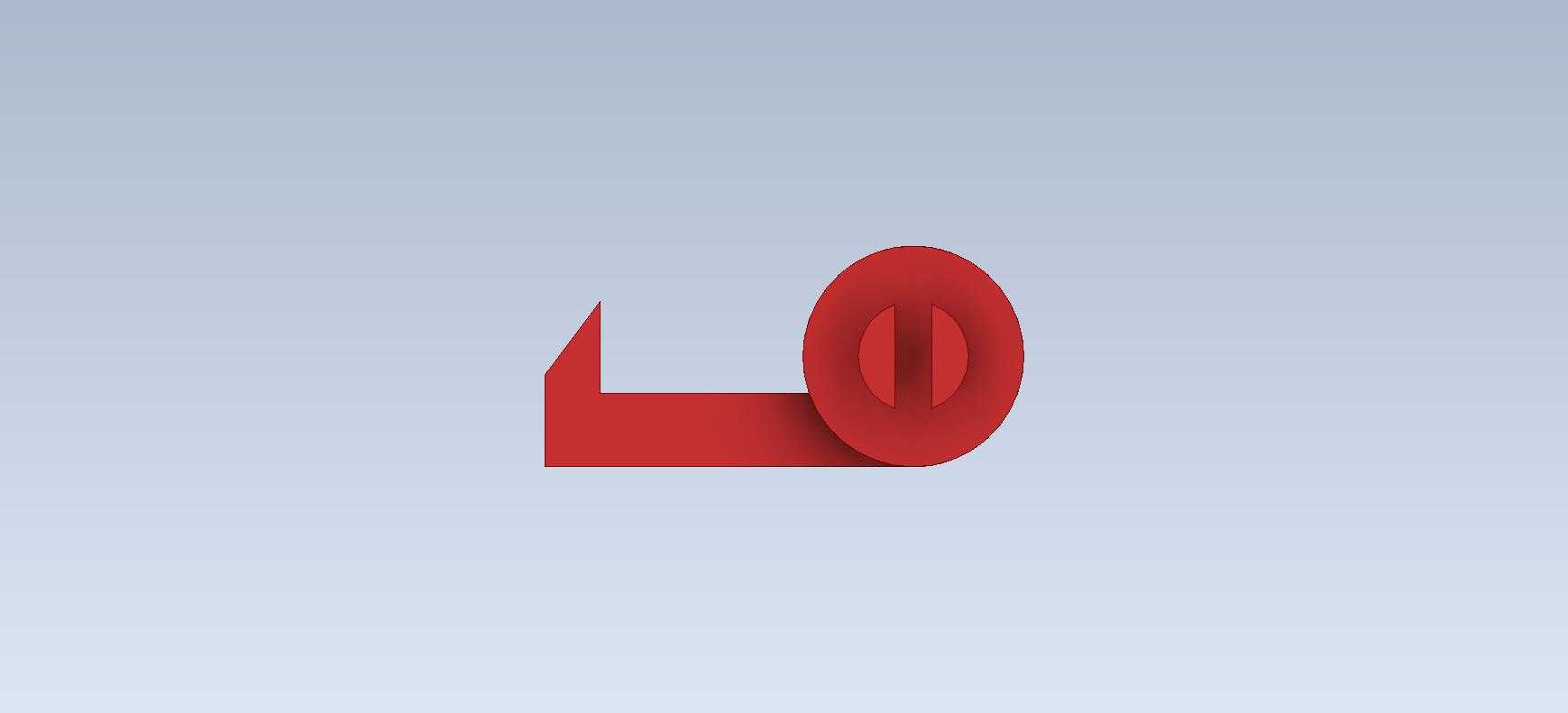

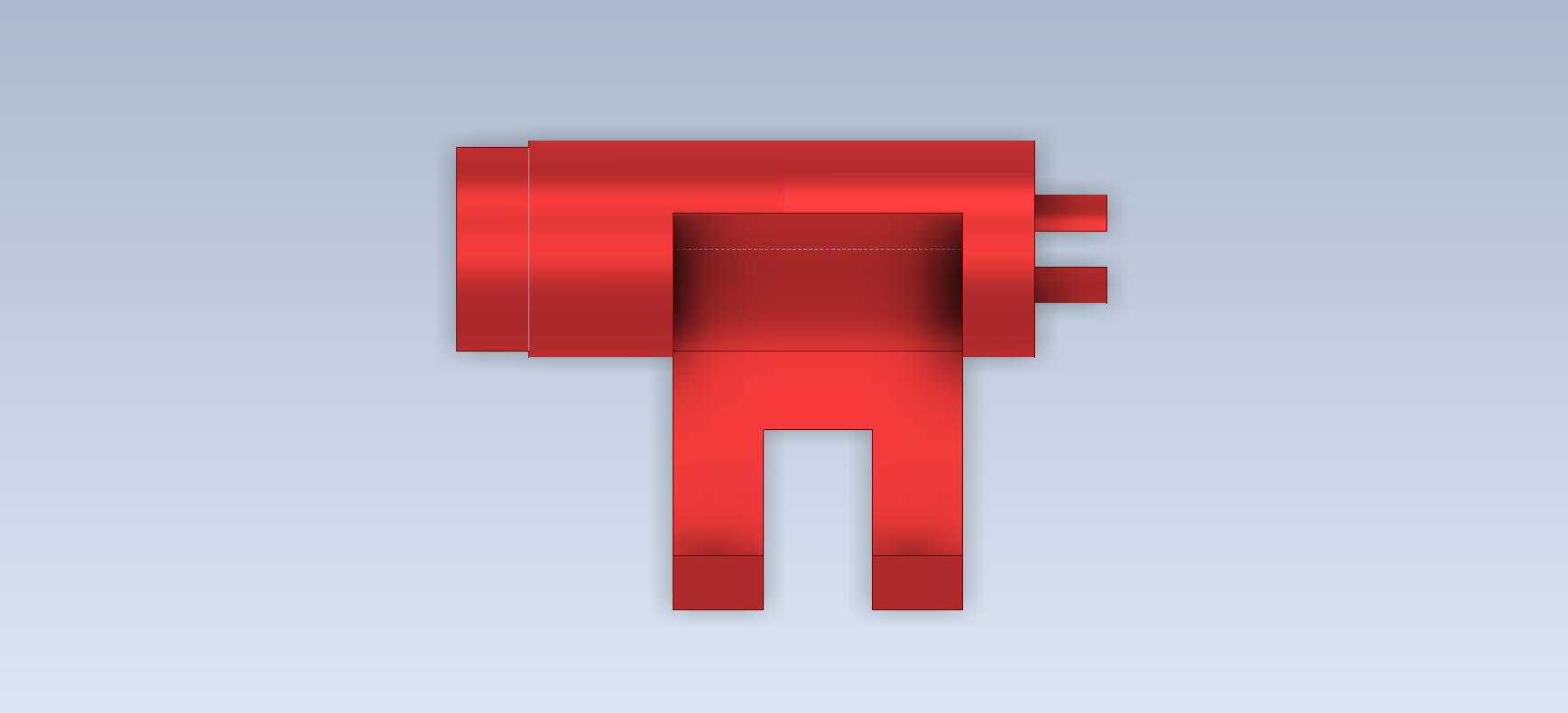

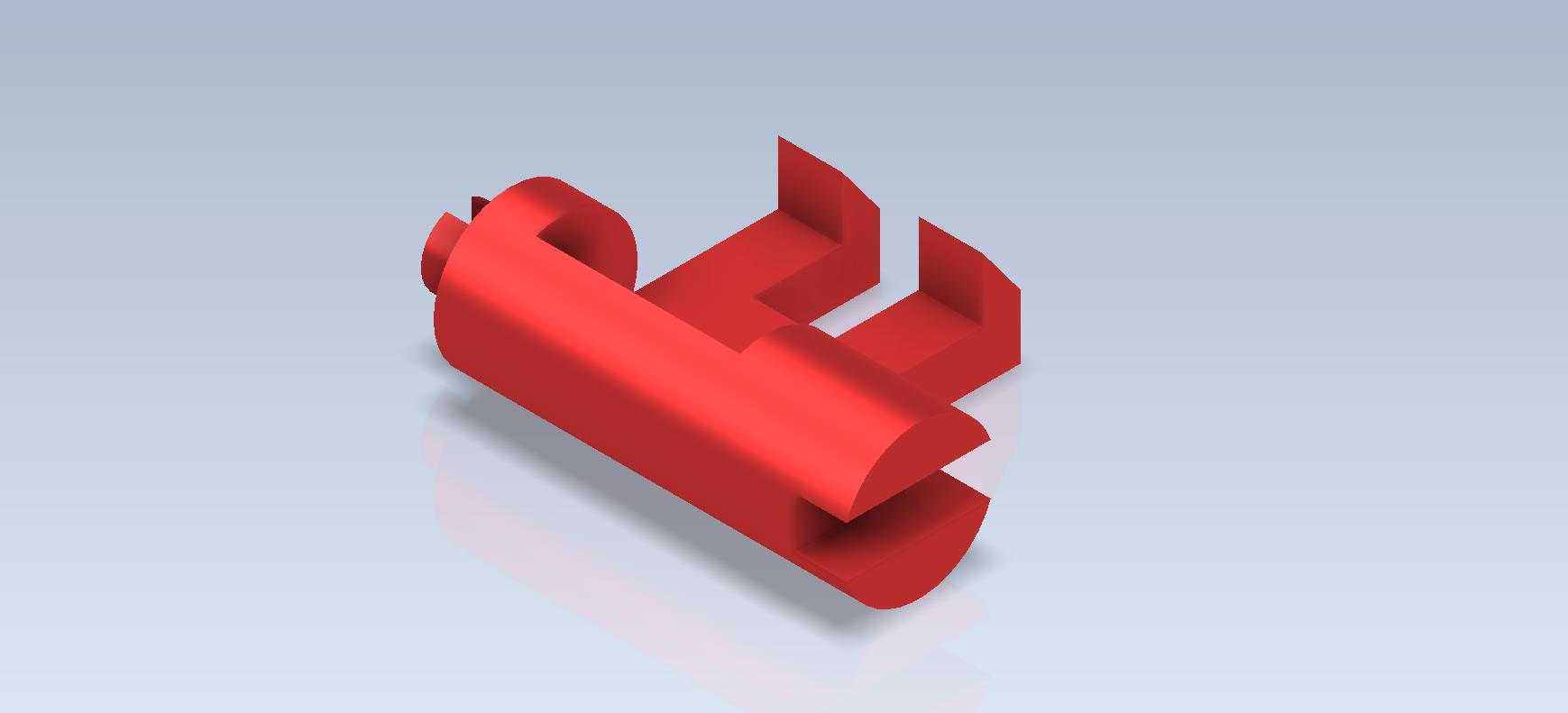

　　这类异形卡扣结构件常出现在小型机电设备的内部组件固定场景中，多用于电源模块周边的线束限位、小型PCB板辅助定位，或是塑料壳体之间的快拆连接部位，日常在低压配电组件、小型消费电子的内部装配结构里能见到同逻辑的卡扣设计，不需要额外紧固件就能实现部件的快速卡接固定，装配效率比螺丝锁付高不少，也能减少小规格螺丝在装配过程中掉落、滑牙的常见问题。从结构设计逻辑来看，这个零件的主体采用半开放的弧形槽作为主体承载结构，弧形槽的曲率是按照配套圆柱杆件的外径做匹配设计的，卡入后能限制杆件的径向位移，避免杆件在设备运行过程中出现径向窜动；零件一侧延伸出的带缺口叉形结构是主要的卡接受力部位，叉脚的厚度做了渐变处理，根部厚度比端部厚1.2倍左右，能在保证卡接弹性的同时避免反复插拔后出现根部断裂的问题，叉脚内侧的定位缺口刚好能卡入配套基座的凸台，限制零件自身的轴向滑动，不需要额外打胶或者加定位销就能完成固定。

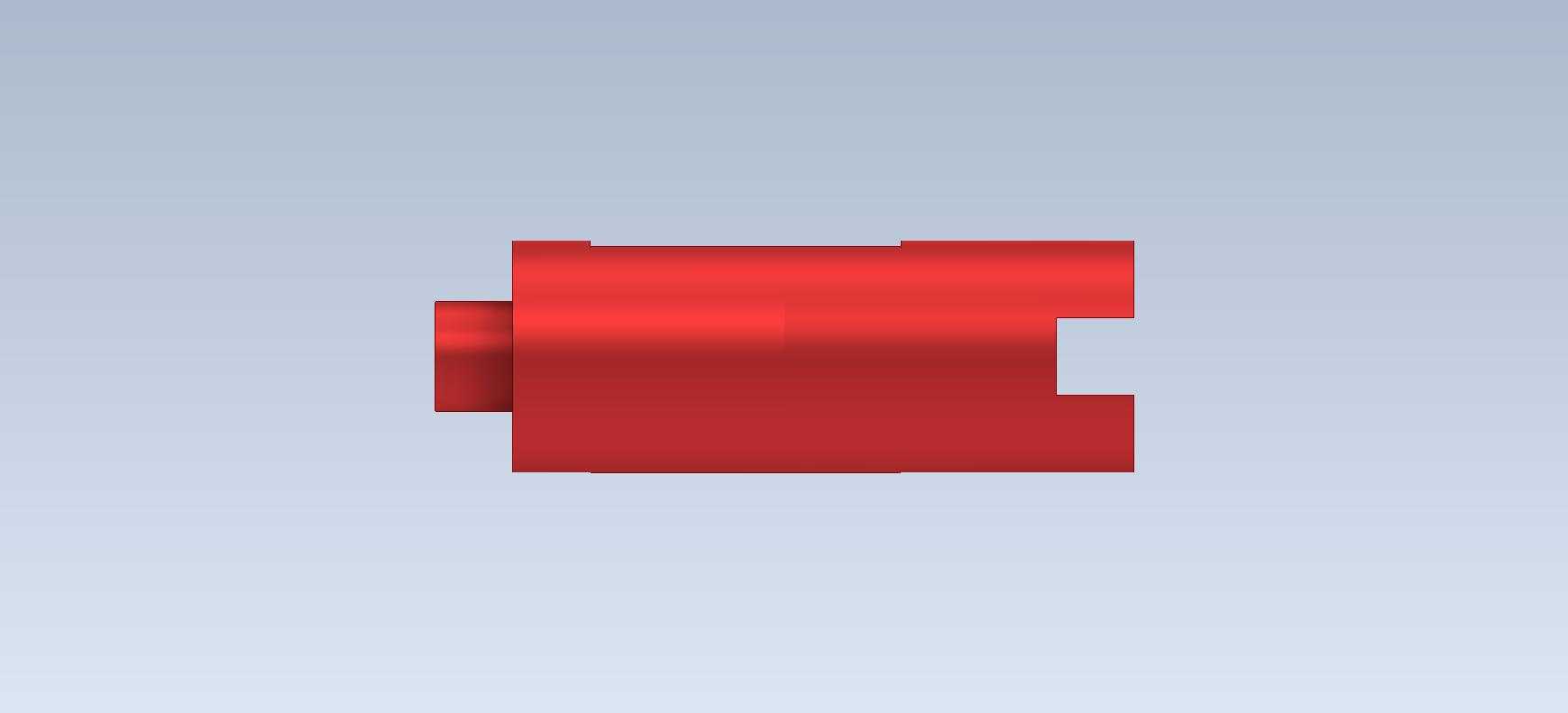

　　零件另一侧的带凸缘圆柱结构是辅助限位结构，凸缘的直径比圆柱主体大2mm，装配时能贴紧安装基座的侧壁，控制零件的插入深度，避免装配过深压伤周边的线束或者电子元件。做这类练习件建模的时候，首先要确定核心的装配基准，也就是主体弧形槽的中心轴线，所有结构的尺寸都要以这个轴线为基准做标注，避免后续装配出现干涉；叉形卡脚的拔模角度要控制在1.5度以内，角度太大容易出现卡接松动，角度太小则会增加插拔的阻力，甚至导致卡脚断裂；零件所有的棱边都做了R0.5的圆角处理，一方面是避免注塑生产的时候出现应力集中导致零件开裂，另一方面也能防止装配的时候锐边割伤操作人员的手，或是划破线束的绝缘层。

　　从安装边界来看，这个零件的整体长度控制在35mm以内，最大宽度22mm，最高凸起部位的高度不超过18mm，安装时只需要在基座上预留对应宽度的卡槽，不需要预留太大的操作空间，适合在设备内部空间紧凑的场景下使用；卡接的插拔力控制在15N到20N之间，徒手就能完成装配和拆卸，后期维护的时候不需要借助额外工具，能大幅降低售后维护的时间成本。这类结构虽然看起来简单，但是建模过程中能练习到拉伸、切除、圆角、拔模等最常用的Inventor建模命令，也能帮助初学者理解卡扣类零件的设计逻辑，掌握装配基准的选择方法，理解零件结构和生产工艺、装配需求之间的关联，避免建模的时候只追求外形相似，忽略实际生产和装配的可行性。

　　建模的时候还要注意各个结构之间的壁厚均匀性，主体壁厚控制在2mm左右，卡脚部位的壁厚不小于1.5mm，避免注塑的时候出现缩痕、填充不满的问题；圆柱凸缘部位和主体的连接位置做了过渡圆角，减少应力集中，提升零件的抗冲击能力，在设备受到小幅振动的时候也不会出现连接处断裂的问题。
