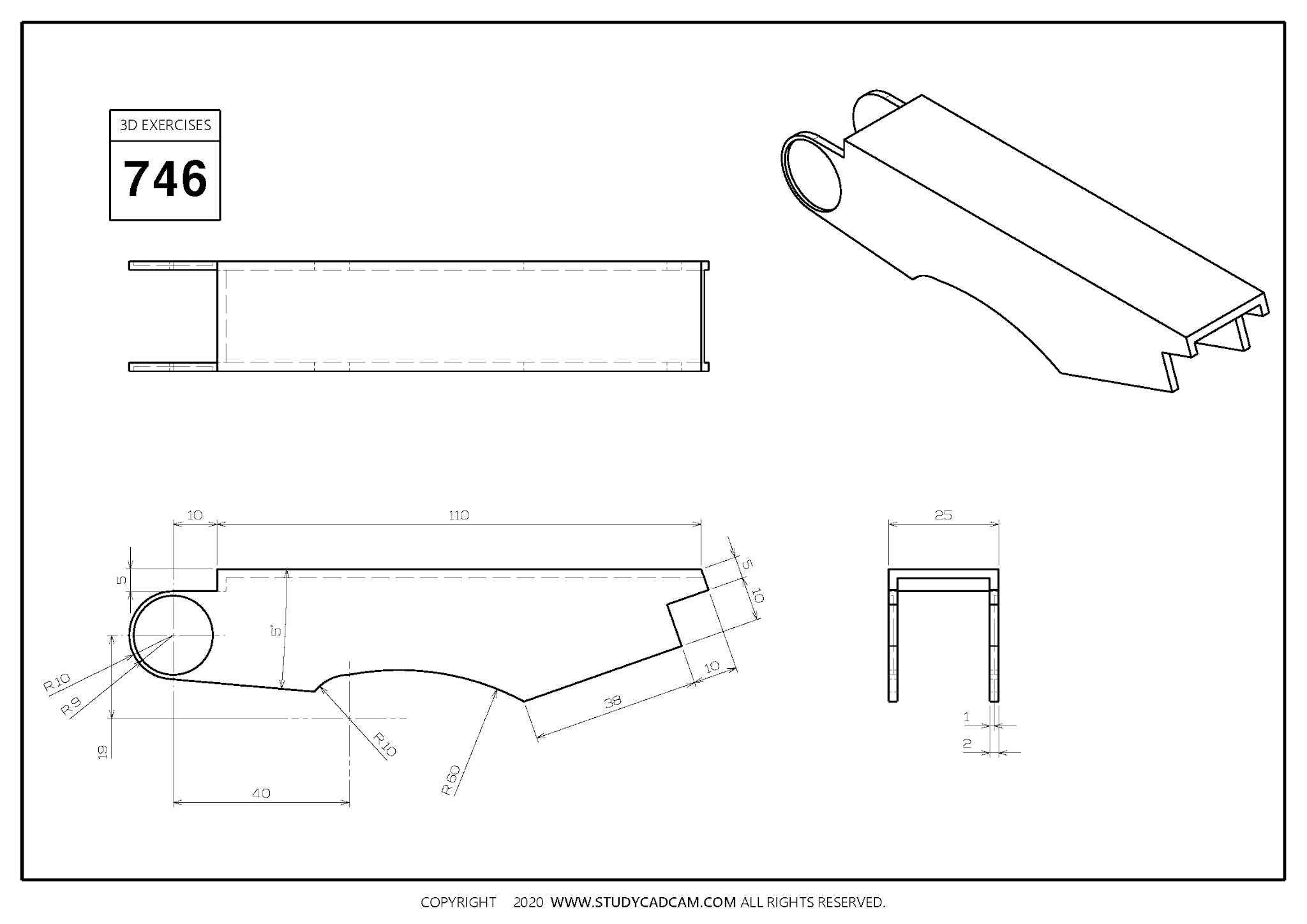

双铰接连接臂机械结构三维设计

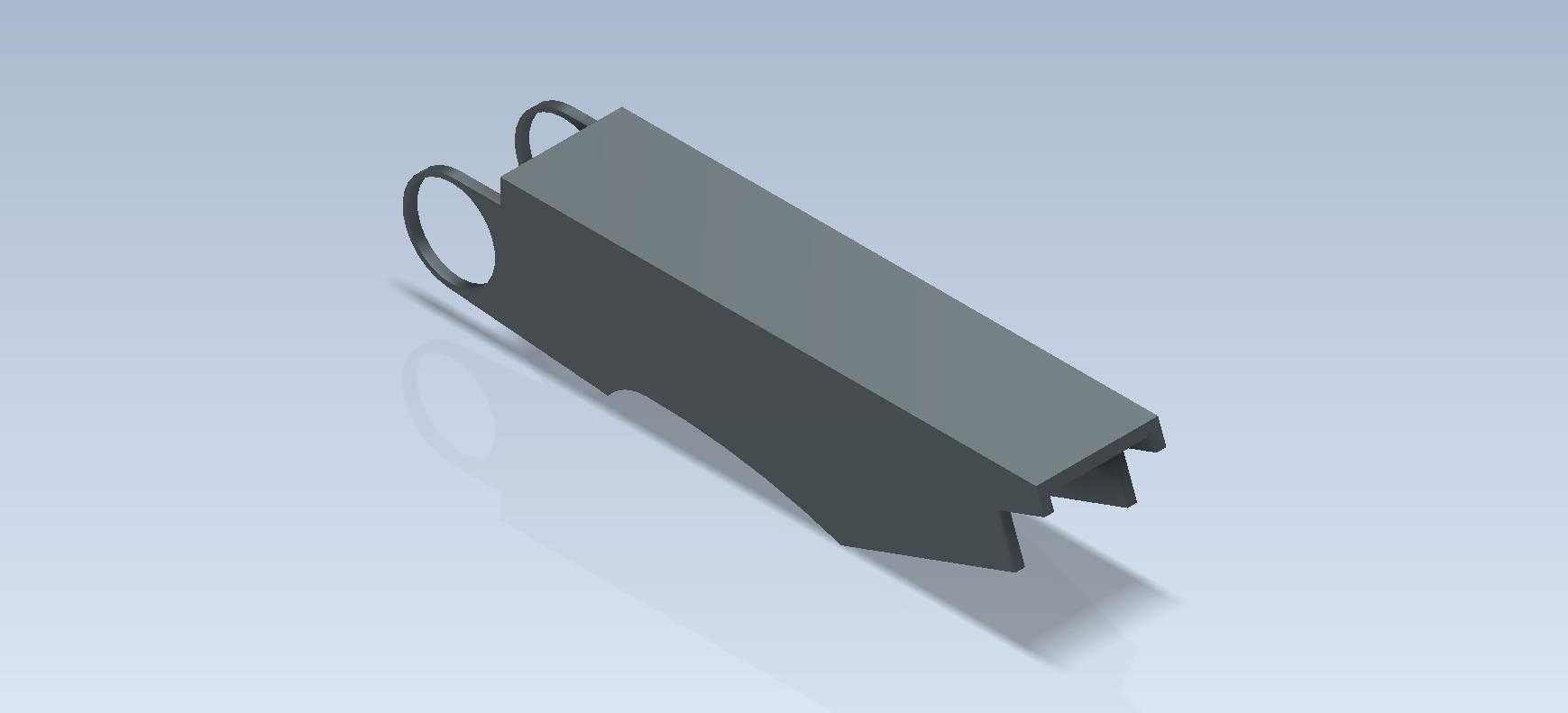

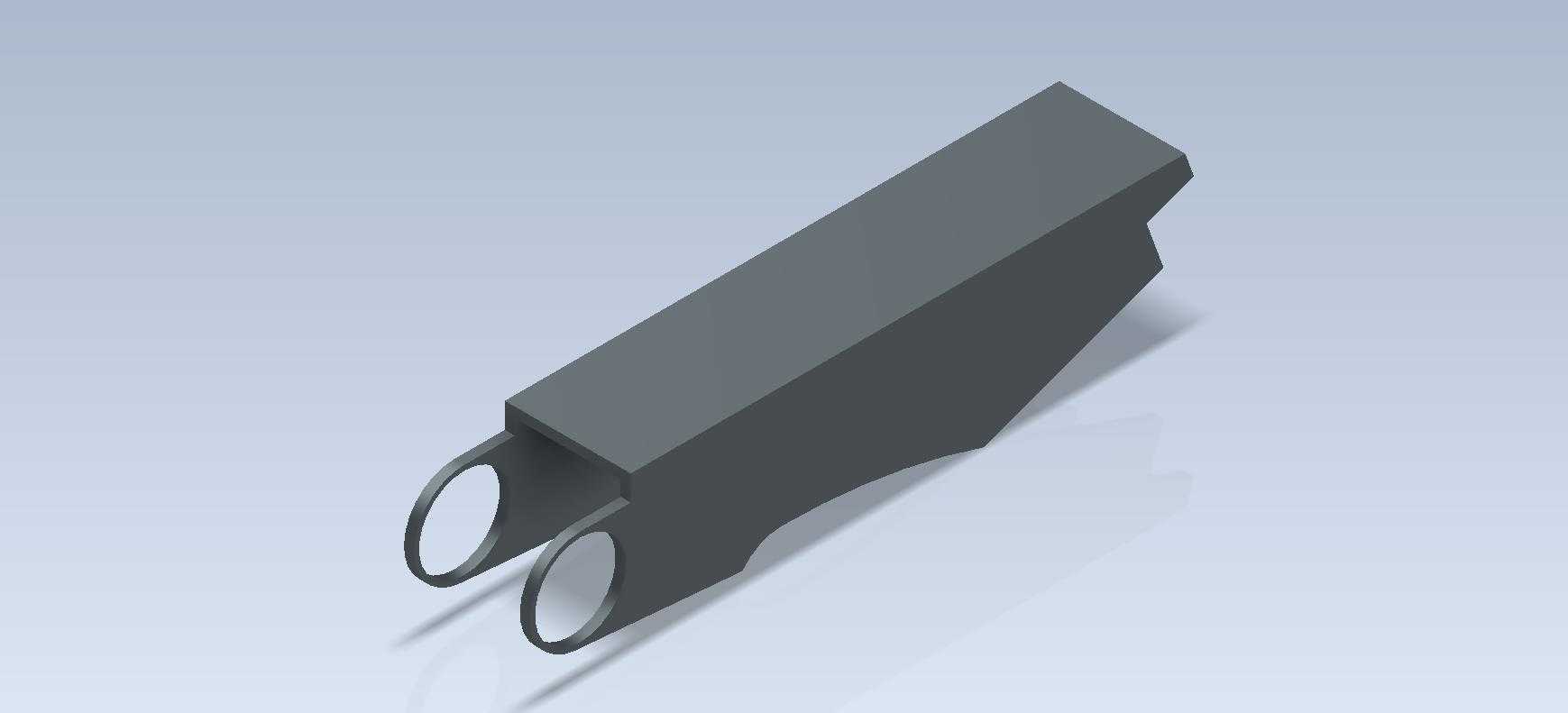

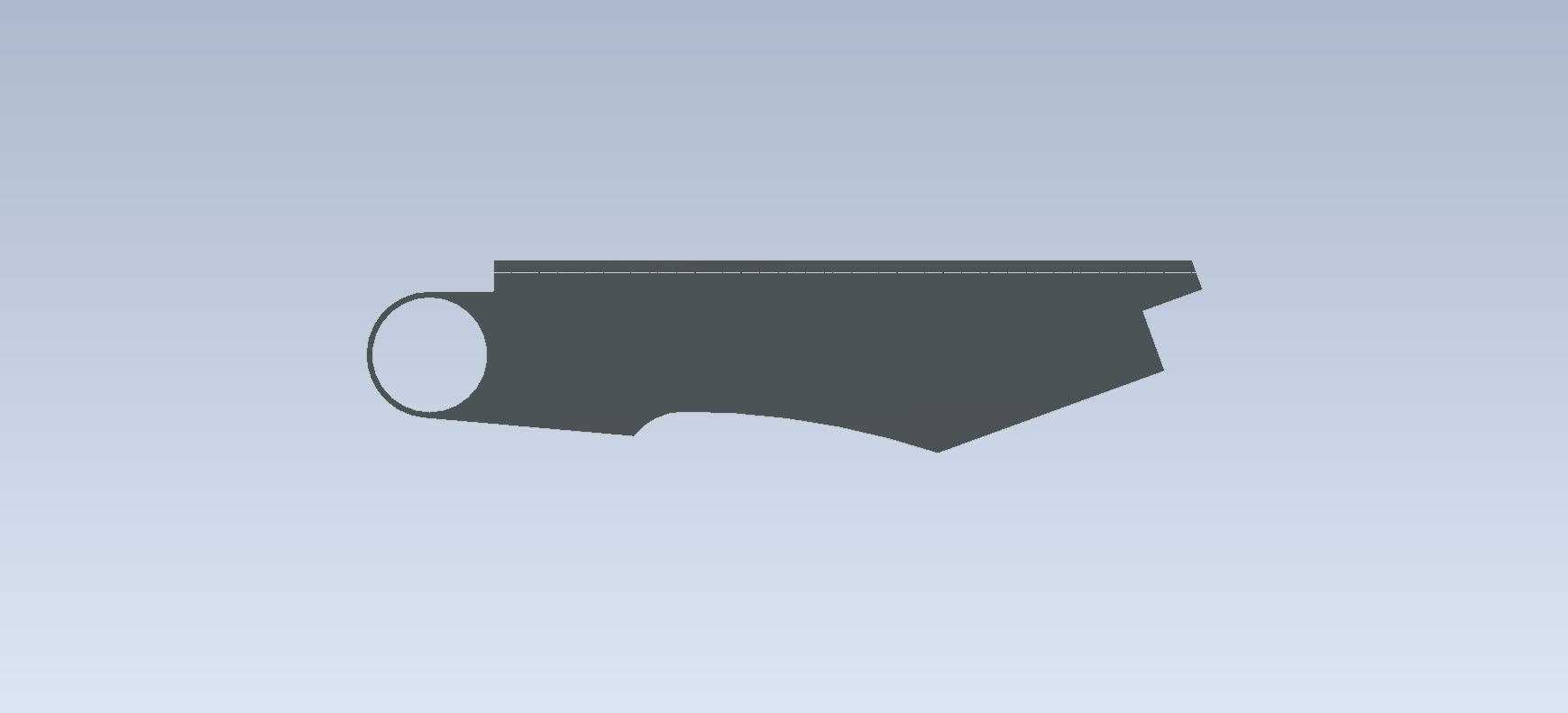

　　该双铰接连接臂结构，常见于各类需要小范围角度摆动、铰接传动的工装夹具、小型连杆机构以及自动化设备的末端执行组件中，在轻工装配工位的定位夹具、小型输送线的挡停摆臂、手动工装的压紧联动结构里都能见到这类结构的应用，核心作用是通过端部的两个同轴铰接孔实现与固定基座、驱动端的铰接连接，依靠臂身的刚性结构传递摆动力矩，同时保证摆动过程中无多余自由度偏移。从结构设计逻辑来看，该零件采用一体化实体结构设计，臂身主体为变截面斜置棱柱形态，从铰接端向工作端逐步收窄截面高度，这种设计并非随意造型，而是在保证铰接端安装孔位周边结构强度的前提下，尽可能降低臂身整体重量，减少摆动过程中的转动惯量，避免驱动端需要输出额外力矩克服臂身自重带来的负载。

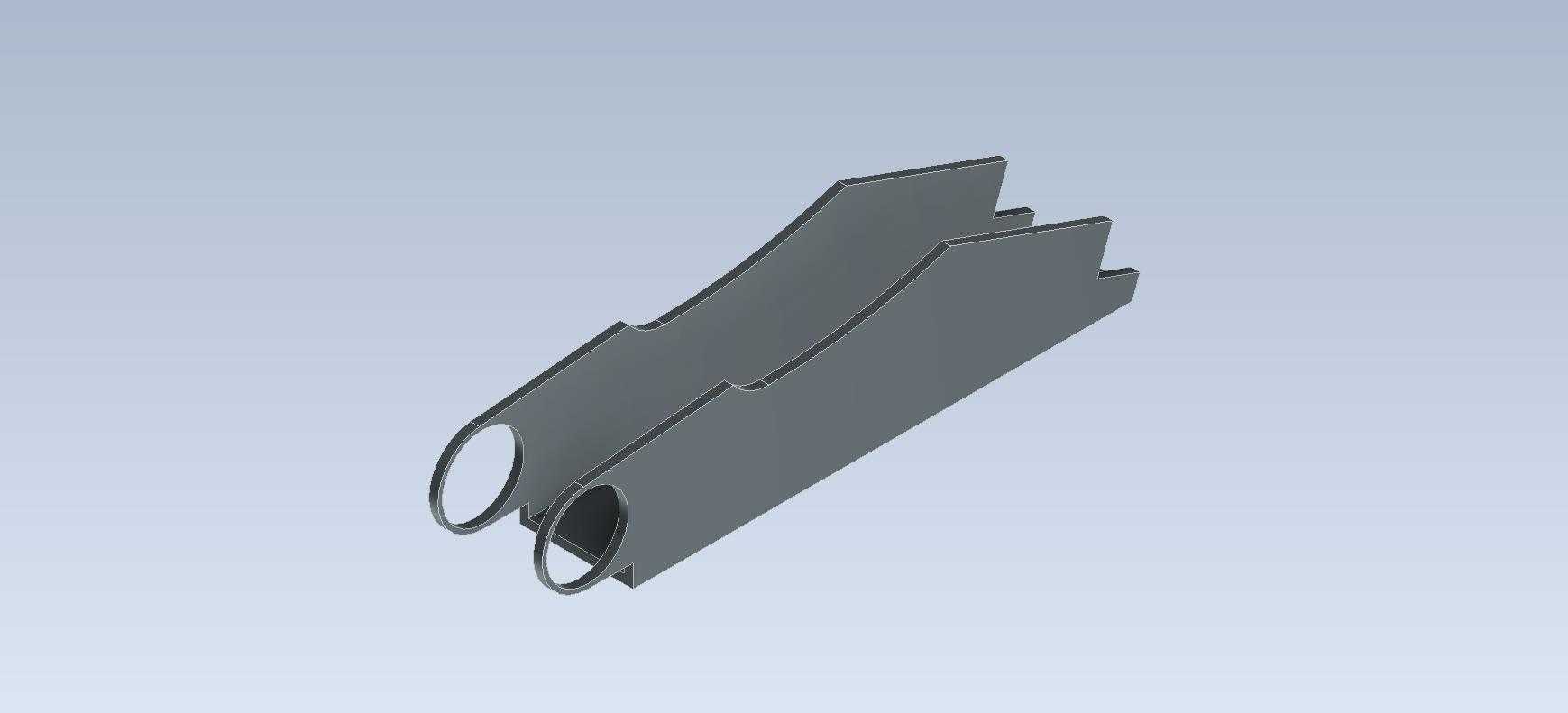

　　两个铰接孔平行布置在臂身的同一端，孔位周边做了局部加厚处理，孔的轴向长度略大于臂身主体厚度，这一细节是为了增加铰接配合面的接触长度，降低铰接销轴工作时的单位面积压强，减少长期往复摆动带来的孔位磨损，延长零件的使用寿命，同时也能避免铰接处因配合面过窄出现的卡滞、晃动问题。从安装边界来看，两个铰接孔的中心距是该零件安装的核心定位尺寸，安装时需要保证销轴与孔的配合公差处于间隙配合区间，既不能间隙过大导致摆动旷量，也不能间隙过小造成转动卡涩；臂身的整体外轮廓需要在摆动全行程内做干涉校验，尤其要注意臂身斜置的侧边与相邻安装构件的安全间隙，避免摆动过程中出现结构磕碰。

　　臂身的非铰接端为平直端面，可根据实际使用场景加工安装螺孔或者定位槽，用于连接压头、挡块、吸盘座等不同的功能末端，适配不同的工位作业需求。建模过程中需要重点关注铰接孔与臂身主体的过渡圆角处理，所有棱边都做了等半径倒圆，既可以消除加工后的应力集中点，避免零件受交变载荷时在棱边位置出现应力断裂，也能去除加工毛刺，提升装配时的操作安全性。这类零件的加工通常采用45号钢铣削成型，铰接孔位需要做铰孔处理保证内壁粗糙度与圆柱度要求，表面可根据使用场景做发黑或者镀锌处理提升防锈能力，若用于低负载的手动工装场景，也可采用铝合金材质加工，进一步降低零件自重。

　　在实际选型应用时，需要根据传递的力矩大小核算臂身截面的抗弯强度，尤其要关注铰接孔根部的截面强度，这一位置是整个零件的受力薄弱点，当摆臂承受端部负载时，该位置会承受最大的弯曲应力，若强度不足会出现臂身变形甚至断裂的问题，设计时可通过有限元分析对该位置做应力校核，根据校核结果调整局部加厚尺寸或者过渡圆角半径，在保证强度冗余的前提下控制零件整体重量。
