L型双孔铰接安装固定支座结构设计

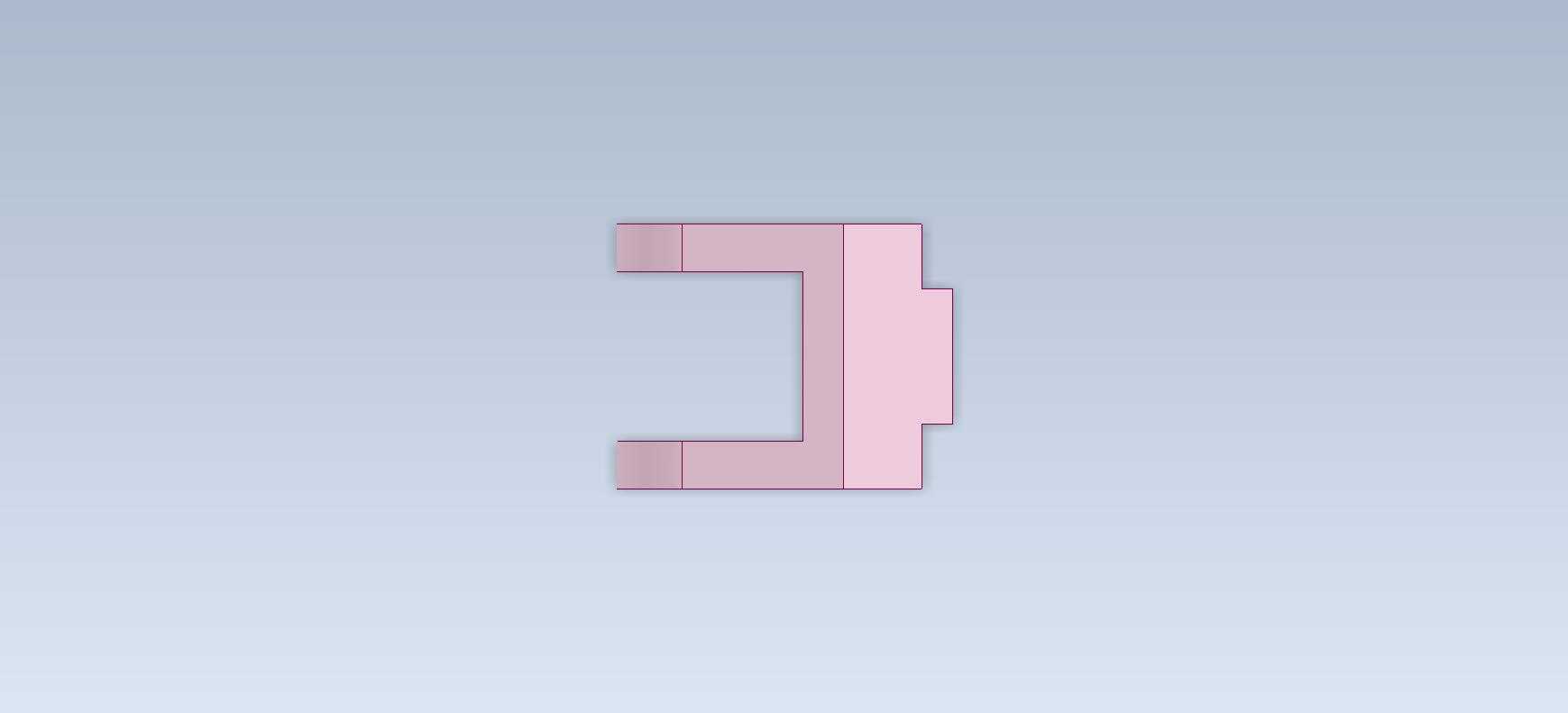

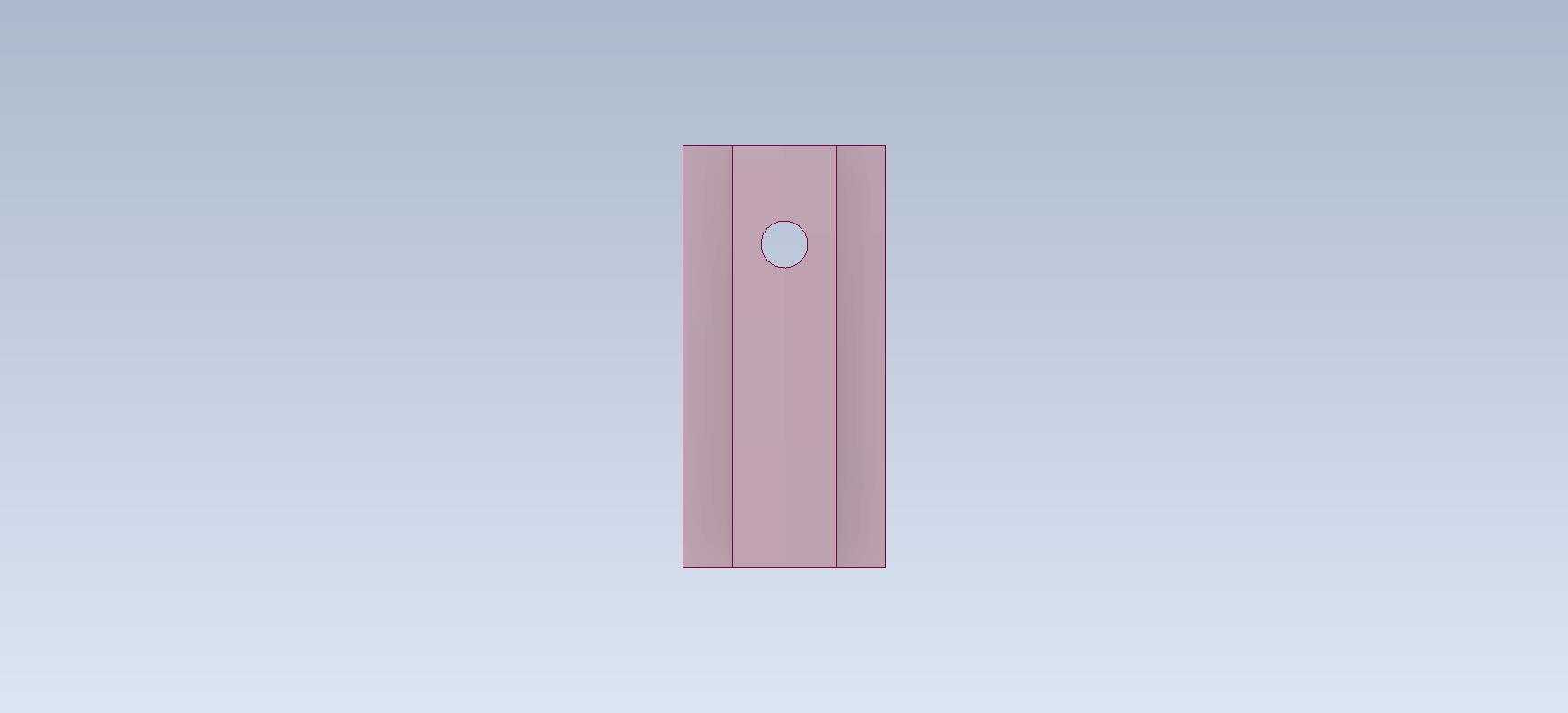

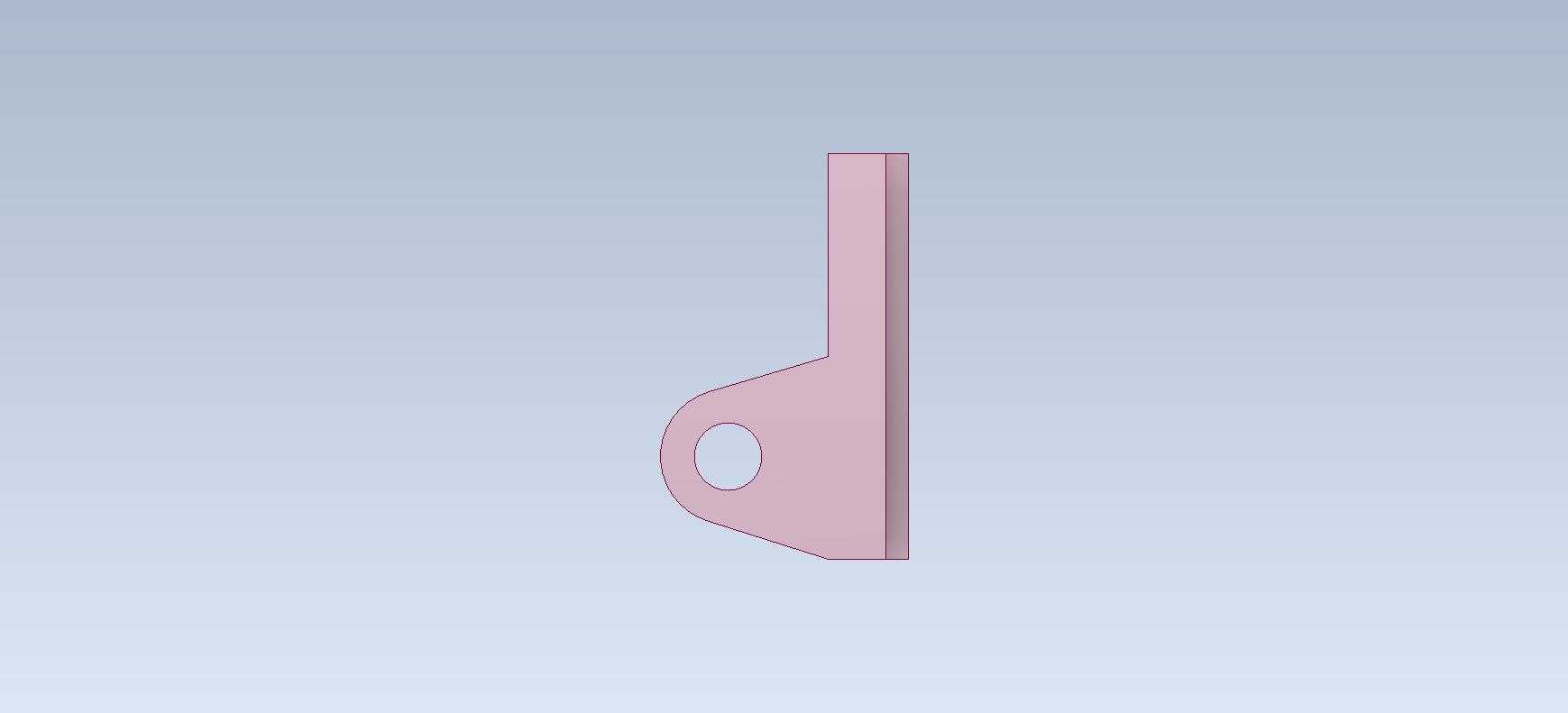

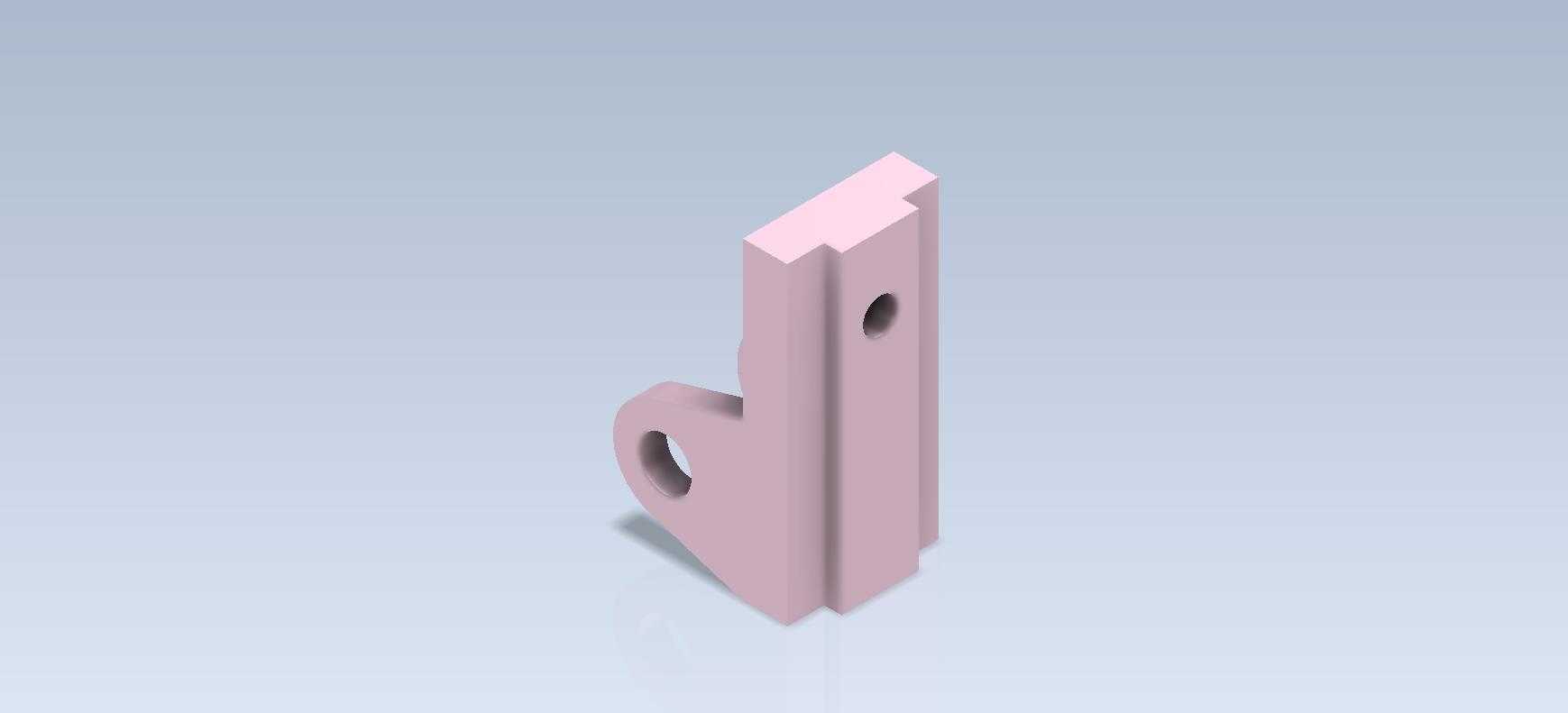

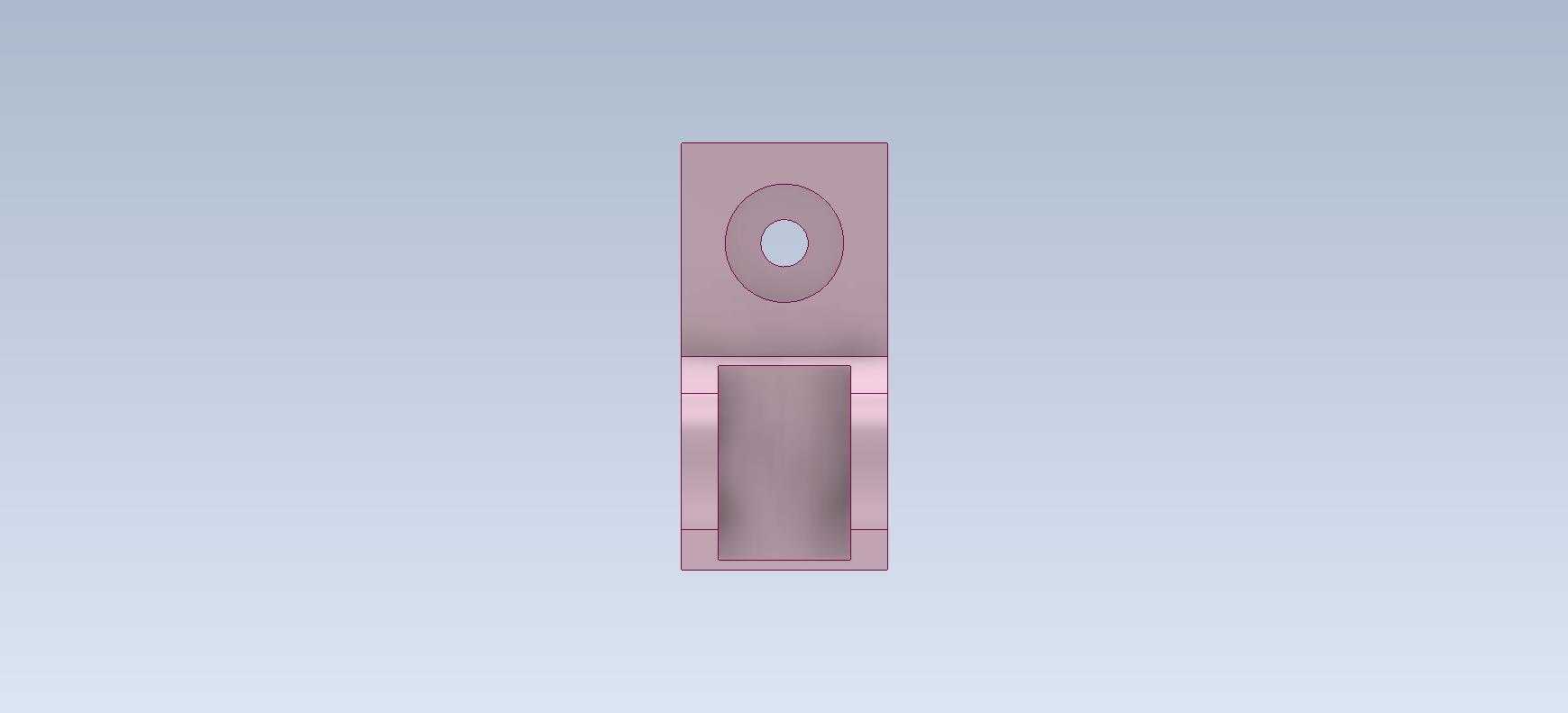

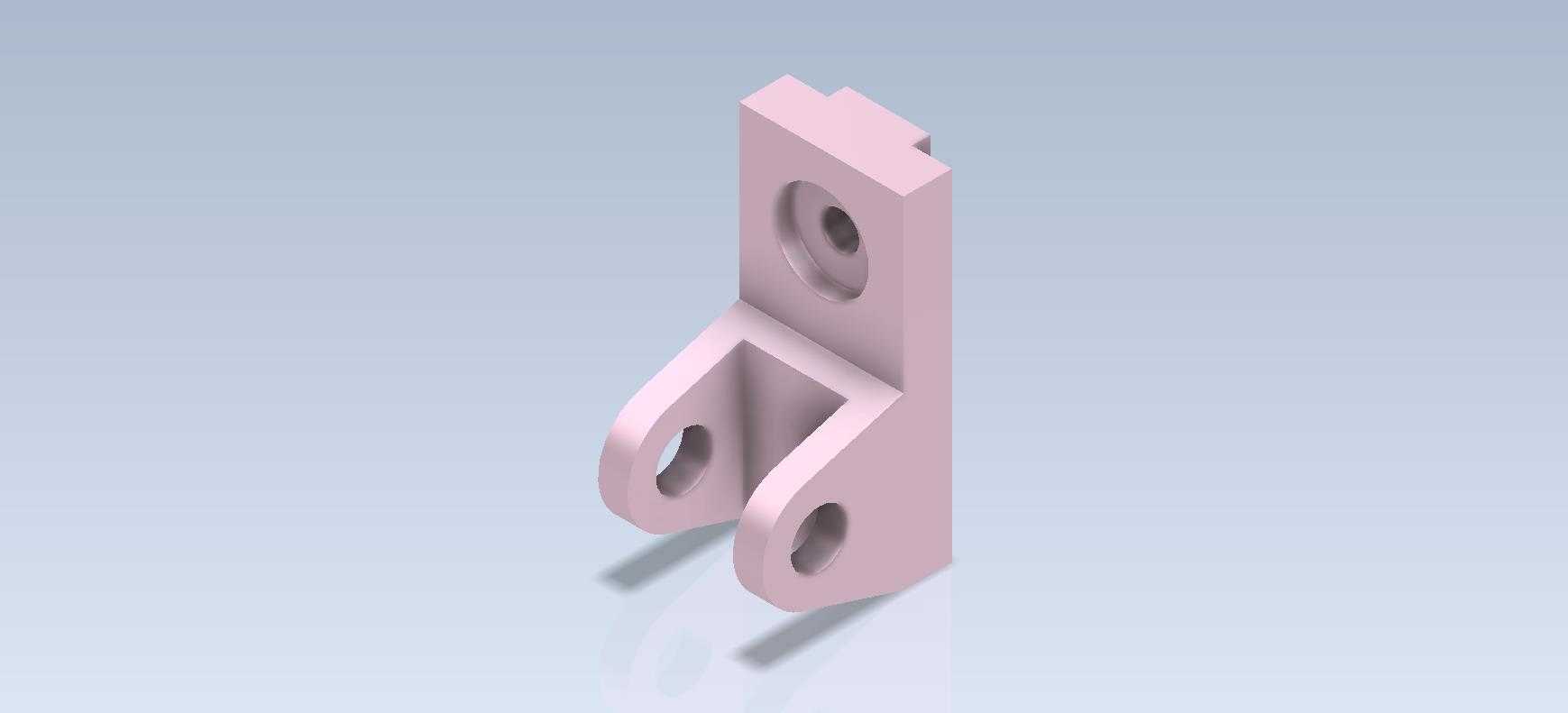

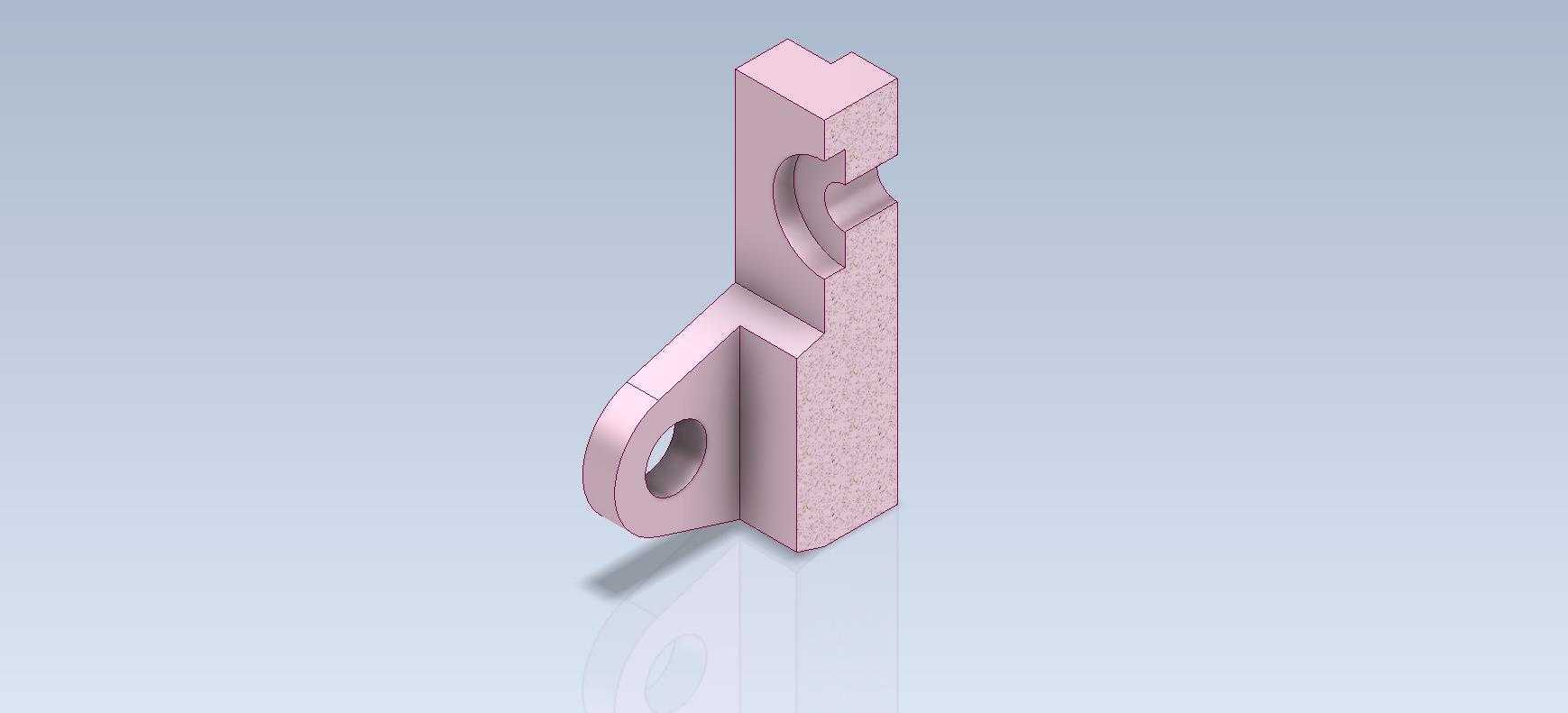

这款L型结构的铰接固定支座，在轻工自动化生产线、小型输送设备、工装夹具定位模块中应用十分广泛，核心作用是为需要小角度摆动的连杆、摆臂类构件提供稳定的安装支撑与铰接回转基准。从结构功能上看，零件分为两个垂直相交的功能段：竖直段为设备安装基面，靠上方的沉头通孔可穿入螺栓将整个支座锁紧在设备机架的立面安装位上，沉孔设计能够让螺栓头完全埋入零件表面，避免突出的螺栓头干涉周边运动构件，也能让安装贴合面完全贴实，消除安装间隙带来的支撑刚性不足问题；水平延伸的双耳段为铰接功能区，两个同轴的光孔用于穿入铰接销轴，连接需要摆动的从动构件，双耳式的结构相比单耳铰接，能大幅提升销轴的受力平衡性，避免单侧受力导致的销轴弯曲变形，同时也能限制铰接构件的轴向窜动，保证摆动轨迹的稳定性。

在设计思路上，首先要匹配安装场景的空间边界，竖直安装面的宽度与高度需要适配常见的铝型材立面、钢板机架的安装孔位间距，避免出现支座尺寸过大无法适配标准安装位，或是尺寸过小导致连接强度不足的问题。铰接段的两个耳片间距，需要根据所连接摆臂的端部厚度预留合理的装配间隙，间隙过小会导致摆臂转动卡滞，间隙过大则会产生不必要的晃动，影响传动精度；耳片上的铰接孔孔径要匹配常用的标准销轴直径，同时孔的同轴度公差需要控制在合理范围内，否则穿入销轴后会出现别劲现象，长期摆动运行会加剧销轴与孔壁的磨损，缩短零件使用寿命。零件的所有棱边都做了小尺寸倒角处理，一方面是去除机加工产生的毛刺，避免装配时划伤操作人员，另一方面也能减少应力集中，尤其是在竖直段与水平双耳段的连接转角位置，合理的圆角过渡能够大幅降低交变载荷下的应力集中系数，避免长期受载后出现转角处开裂的问题。

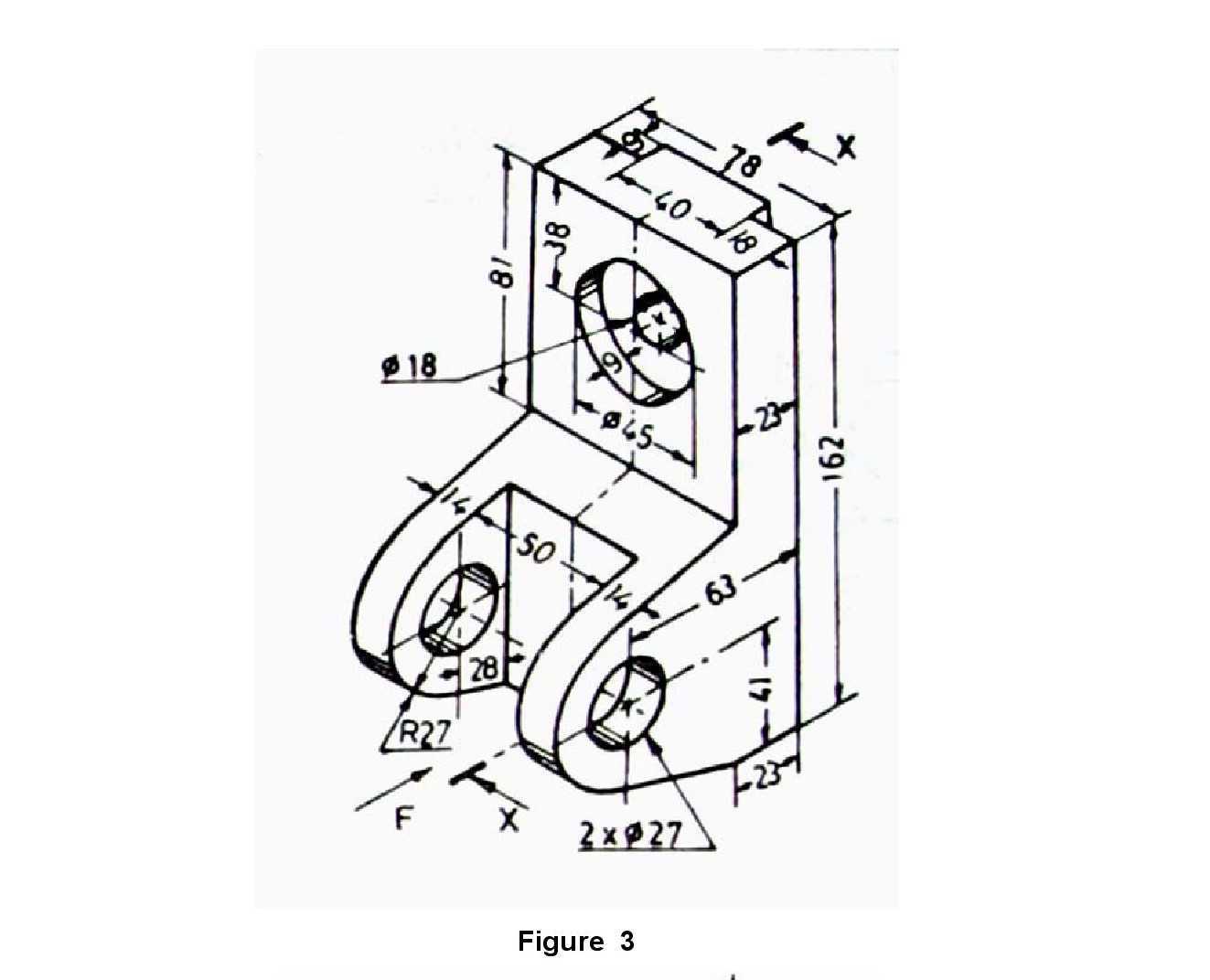

从安装边界来看，竖直安装面的平面度需要满足安装要求，贴合面的表面粗糙度不能过高，否则会导致实际安装接触面积不足，螺栓锁紧后支座容易出现松动；铰接孔的轴线需要与竖直安装面保持平行，否则会导致连接的摆臂摆动平面与设计平面出现偏角，引发额外的侧向载荷，加快构件磨损。零件的材质选型可以根据实际载荷场景调整，轻载场景下可以选用工程塑料注塑成型，降低成本与自重，中等载荷场景下选用铝合金经铣削加工后做阳极氧化处理，兼顾强度与轻量化要求，重载场景下则需要选用碳钢加工后做表面发黑或镀锌处理，提升结构强度与防锈能力。在实际建模过程中，需要优先锁定安装孔与铰接孔的位置尺寸基准，以竖直安装面的背面为主要定位基准，先确定竖直安装孔的中心位置，再根据铰接点的设计位置确定双耳段的伸出长度与铰接孔中心高度，后续的倒角、圆角等工艺特征都要在主体结构尺寸完全锁定后再添加，避免特征顺序错乱导致的尺寸关联错误，同时要预留合理的加工公差，装配间隙不能完全按零间隙建模，要结合实际加工工艺的精度范围预留合适的配合量，保证加工后的零件能够顺利完成装配，满足实际使用的功能要求。
