带侧孔半圆弧安装固定支座结构设计

这类半圆弧带侧孔的支座类零件，在小型机电设备、低压电源配套组件的装配环节里应用十分广泛，日常做结构配套设计时经常会碰到类似的安装需求——需要给圆柱型的功能部件提供径向包裹式的支撑，同时还要兼顾支座本身在安装基板上的固定，以及外接管线、定位销的穿接需求。从实际使用场景来看，这类支座大多用在设备内部的非外露安装位，不需要做外观面的特殊处理，核心要求是装配后的同轴度精度、长期受力下的形位稳定性，以及安装拆卸的便捷性。

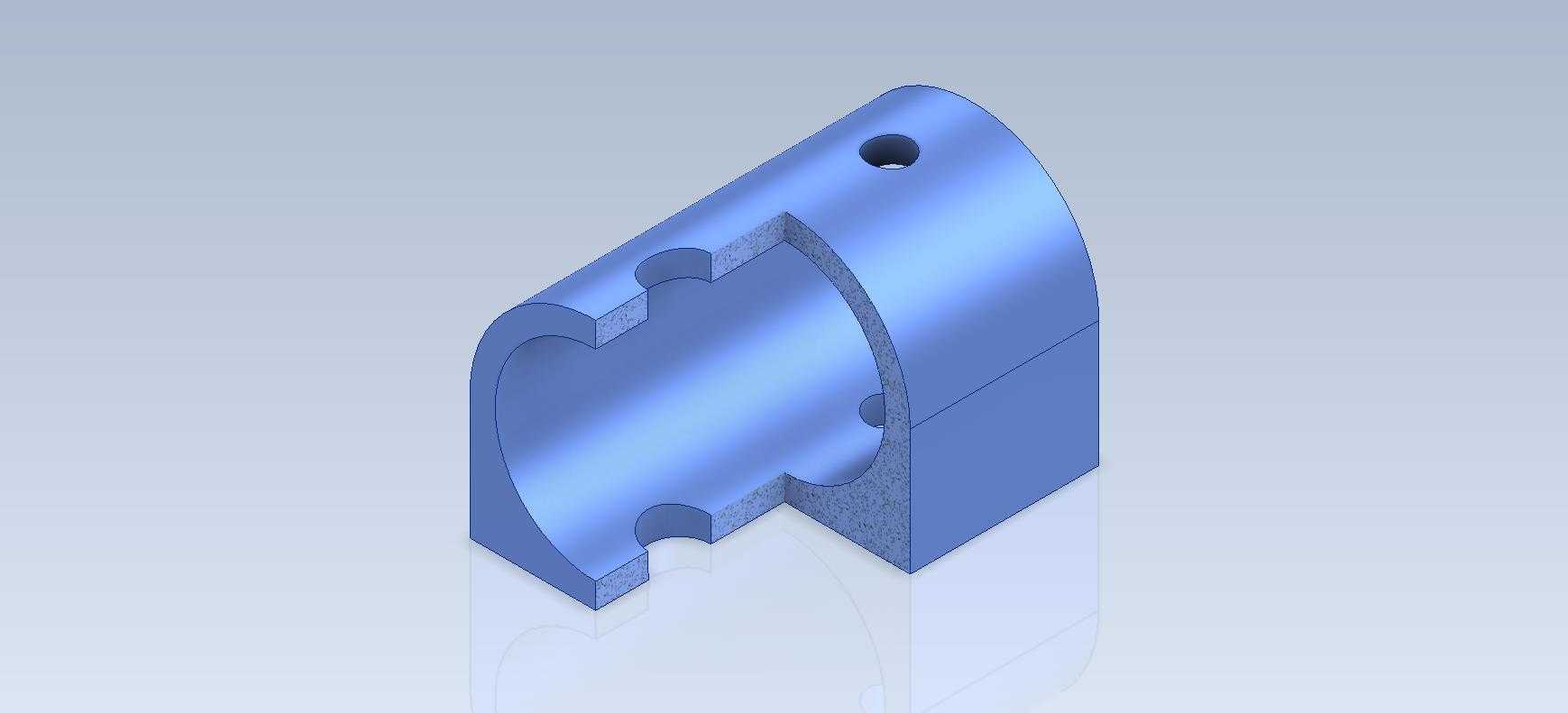

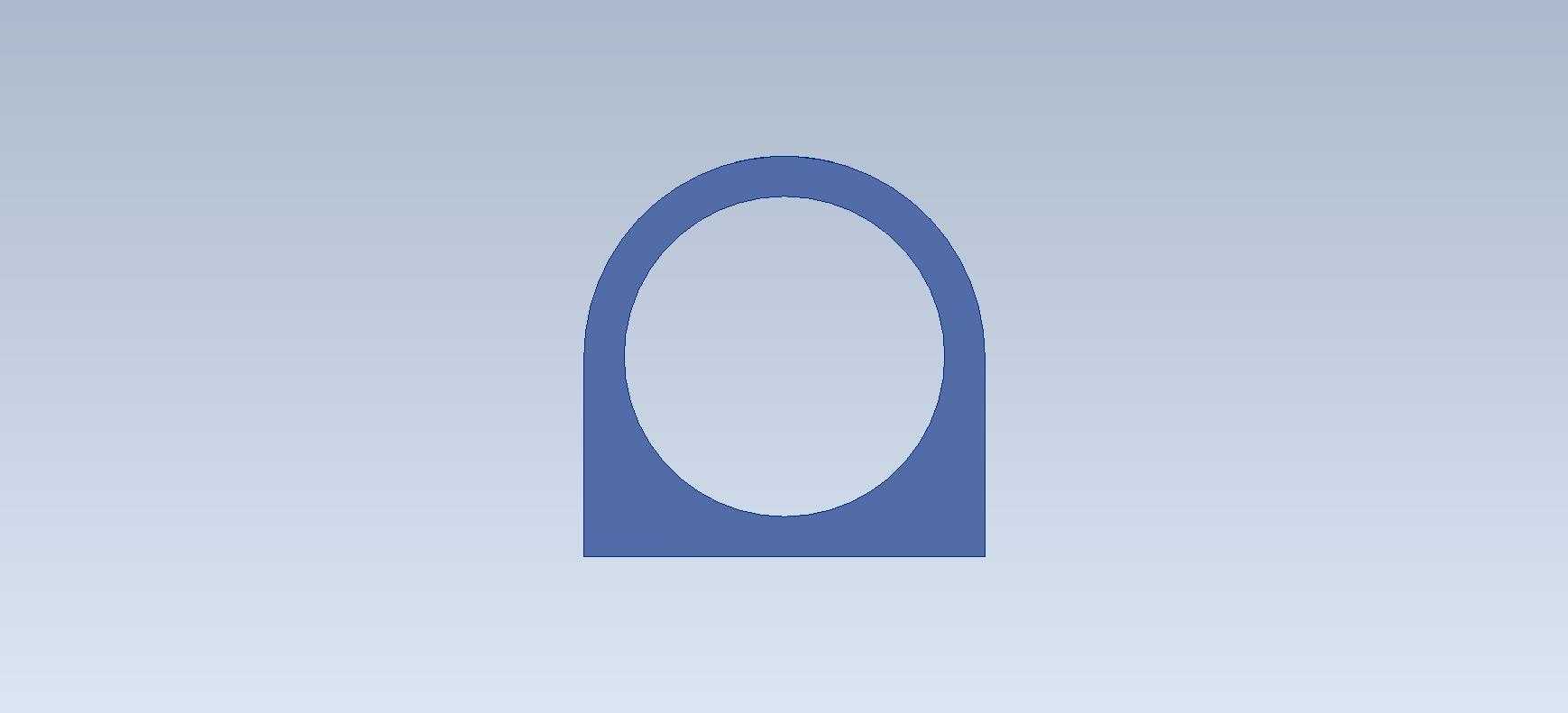

从结构功能上拆解，主体的半圆弧内孔是核心的配合面，设计时需要和被支撑的圆柱部件外径保持合理的配合公差，日常做这类结构通常选H7/h6的间隙配合，既可以保证装配时能顺利推入，不会出现卡滞，又能控制径向的晃动量在允许范围内，避免被支撑部件工作时出现额外的振动。圆弧外侧延伸出的平直安装面，是整个支座和设备基板贴合的基准面，这个面的平面度要求通常控制在0.05mm以内，保证安装锁紧后不会出现翘曲，导致内孔的同轴度出现偏移。

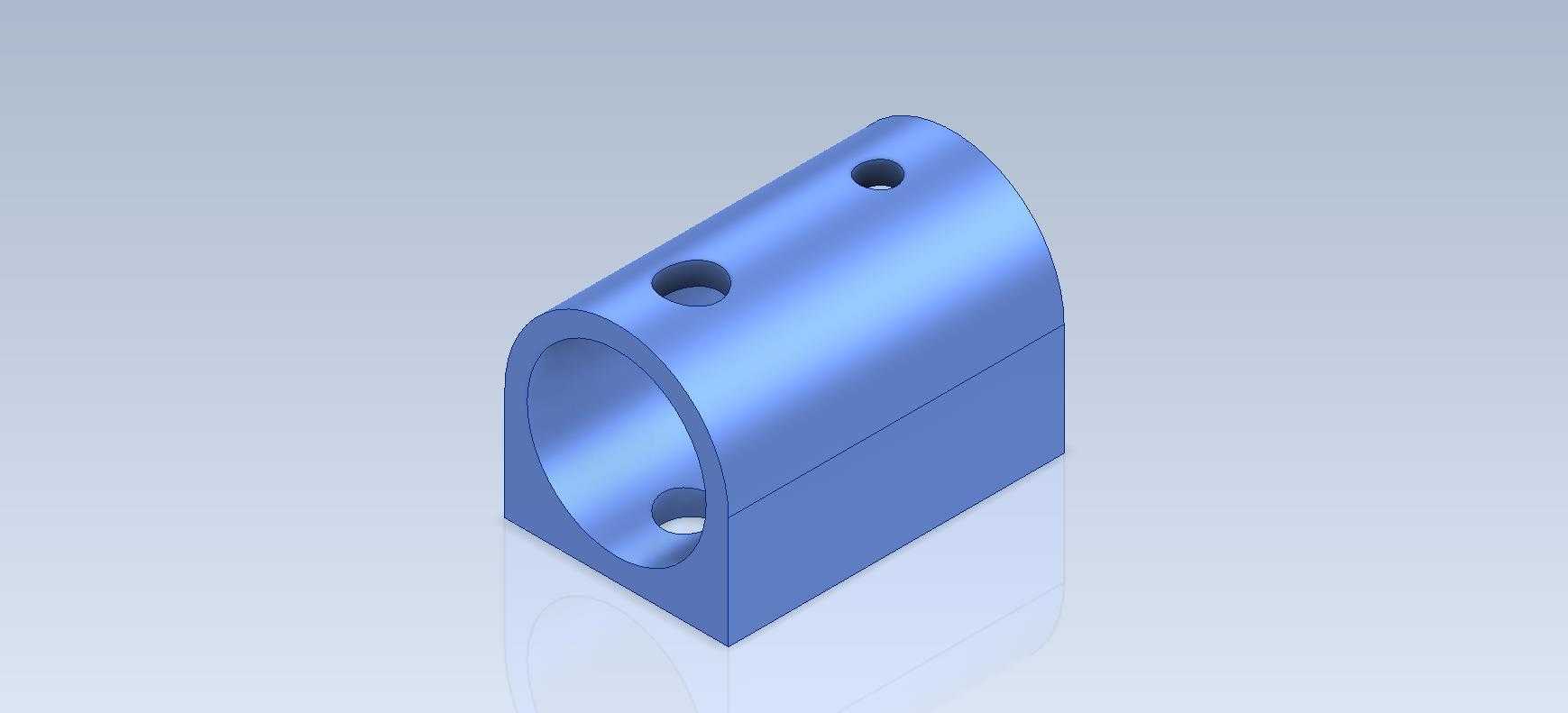

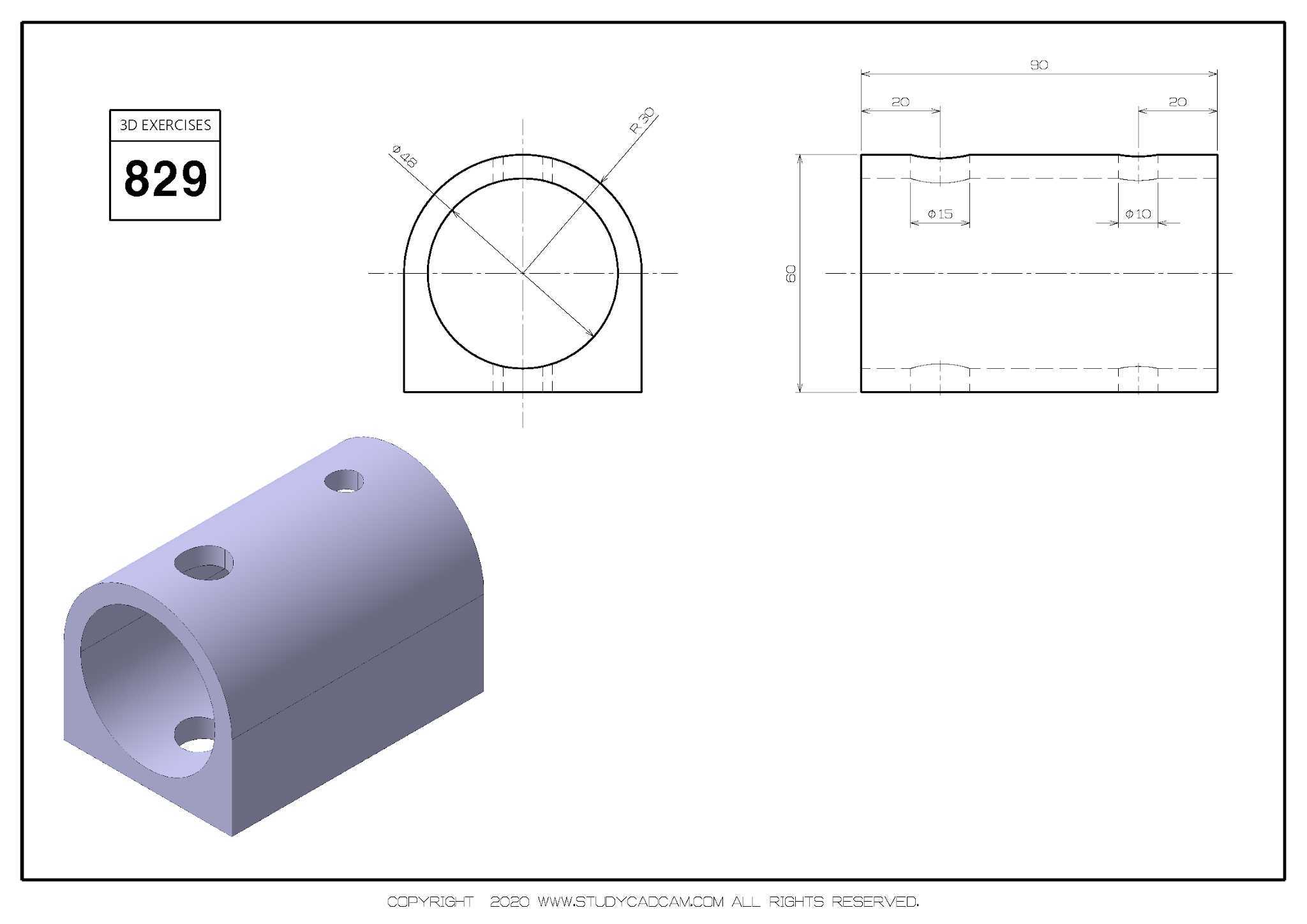

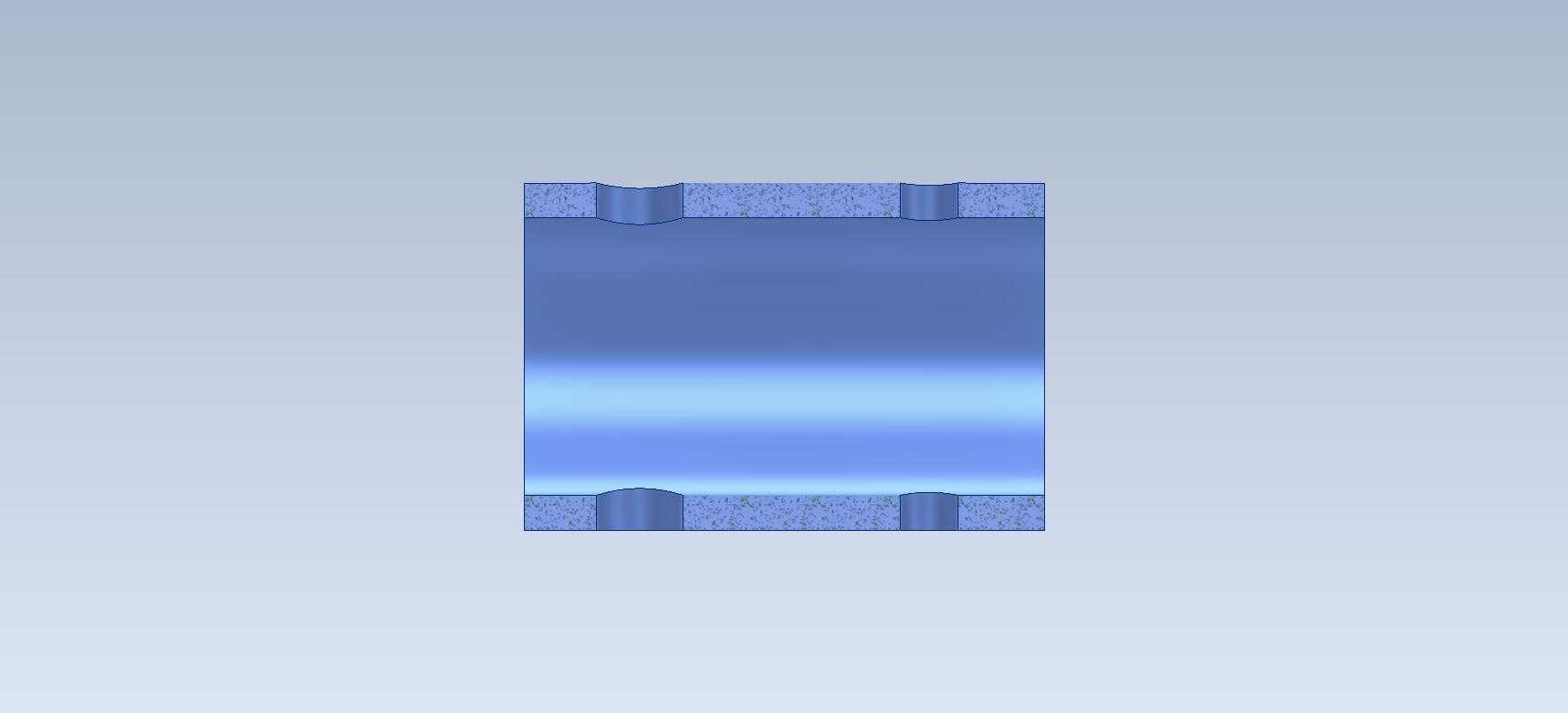

零件上分布的三个径向通孔，各自承担不同的功能：靠近圆弧顶端的两个小孔，是用来穿接紧定螺钉的，装配时可以从外侧拧入螺钉，顶紧内部的圆柱部件，限制其轴向窜动和周向转动，不需要额外做键槽连接，对于小扭矩、低负载的支撑场景来说，这种固定方式加工成本低，装配调整也很灵活；而在平直安装端面上的那个通孔，是用来穿接安装固定螺栓的，把整个支座锁紧在设备的安装基板上，这个孔的位置通常会做0.5-1mm的位置公差放宽，方便装配时微调支座的位置，补偿其他零件的累积安装误差。

设计这类零件的时候，首先要确定的是内孔的直径尺寸，这个尺寸完全由被支撑的圆柱部件外径决定，不能随意设定；其次是支座的整体壁厚，对于常用的铝合金或者工程塑料材质来说，壁厚通常设置为内孔直径的1/5到1/4，既可以保证足够的结构强度，在正常的锁紧力和支撑负载下不会出现开裂变形，又不会造成材料的浪费，也不会让整体结构过于臃肿。圆弧部分和底部平直安装块的衔接处，必须做圆角过渡，不能做成直角尖角，一方面是避免加工时出现应力集中，导致零件受力时从衔接处断裂，另一方面也能减少铣削加工时的刀具磨损，降低加工难度。

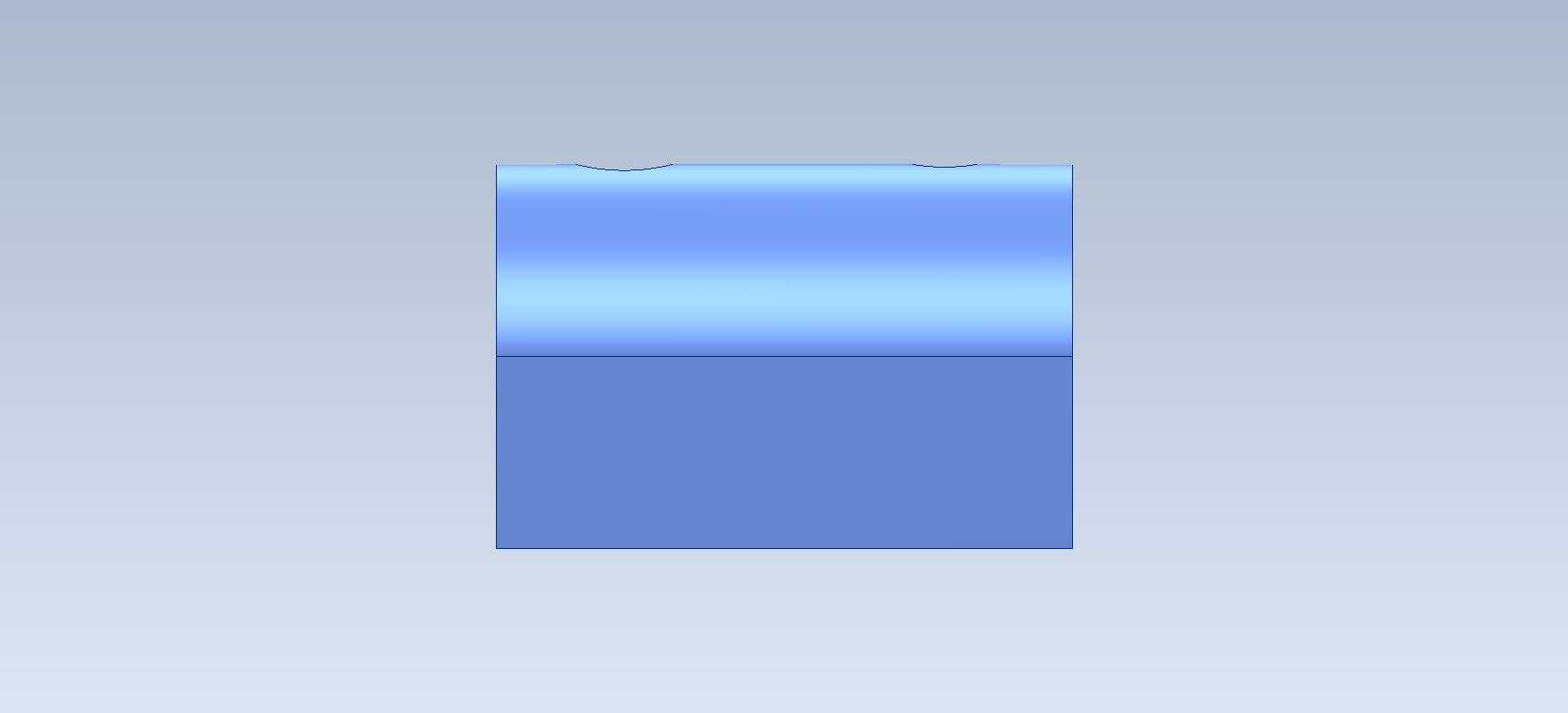

从安装边界来看，这类支座的整体占用空间比较紧凑，平直安装面的宽度通常比内孔直径大10-15mm，预留出螺栓安装的空间，不会和相邻的其他零件产生干涉；整体的轴向长度，也就是圆弧面的宽度，通常设置为内孔直径的0.8-1.2倍，保证和被支撑部件有足够的接触面积，不会因为接触面积过小导致压强过大，磨损加快或者出现压痕。安装的时候需要注意，先把被支撑的部件放入内孔，调整好轴向位置之后再拧紧紧定螺钉，最后再锁紧底部的安装螺栓，如果顺序反过来，先把支座固定在基板上再装内部的部件，很容易因为安装位置的偏差导致部件装配不到位。

在实际的设备运维过程中，这类支座的故障率很低，只要加工时保证了内孔的表面粗糙度，通常Ra1.6就足够满足使用需求，不会出现过度磨损的情况；如果是用在有轻微振动的设备里，可以在紧定螺钉的末端加一个尼龙防滑垫，避免长期振动下螺钉出现松动，导致被支撑部件移位。做三维建模的时候，要特别注意几个孔的轴线位置，必须保证两个紧定螺钉的孔轴线穿过内孔的中心，否则拧入螺钉的时候会出现偏斜，顶紧力不均匀，甚至会把内部的圆柱部件顶偏，影响整体的装配精度；底部的安装孔轴线要和平直安装面保持垂直，否则螺栓锁紧的时候会出现别劲的情况，时间长了容易导致螺栓断裂或者支座变形。
