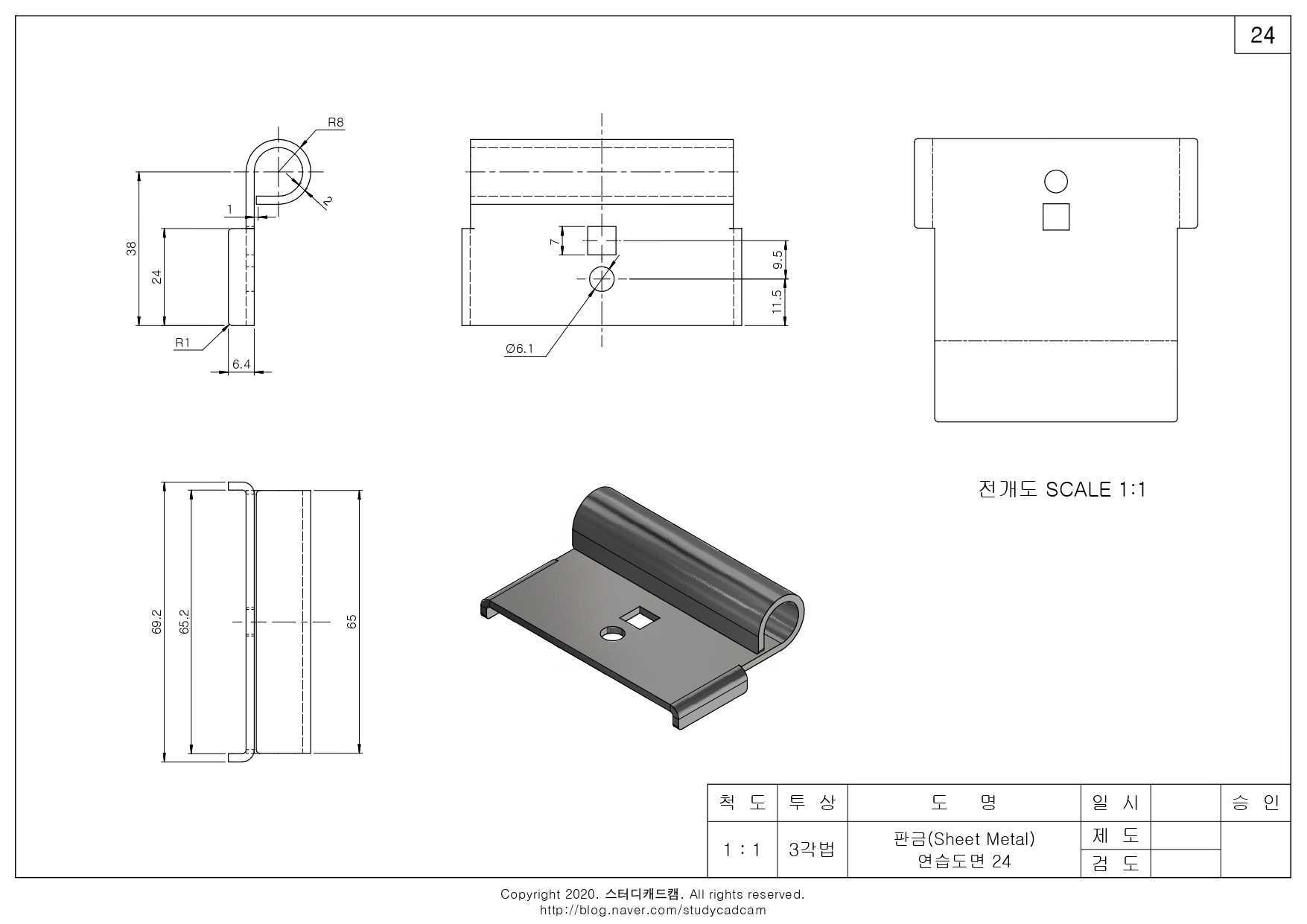

钣金卷边支座结构练习三维数模

日常做钣金结构设计时，这类带卷边铰接位的支座类零件是非常常见的结构形式，很多小型设备的门板铰接、活动挡板支撑、可拆卸护罩的连接位都会用到类似结构，区别只是卷边直径、安装孔位、折弯边高度根据实际安装空间做参数调整。先看实际应用场景，这类零件大多用在小型电控柜的内部挡板支撑、小型自动化设备的活动护罩连接座、民用五金的柜门合页替代支座，因为是一体冲压折弯成型，不需要额外焊接铰接轴套，生产工序少，批量加工时成本优势明显，而且一体成型的结构没有焊接变形问题，铰接位的同轴度更容易保证，长期开合使用不容易出现松脱错位。

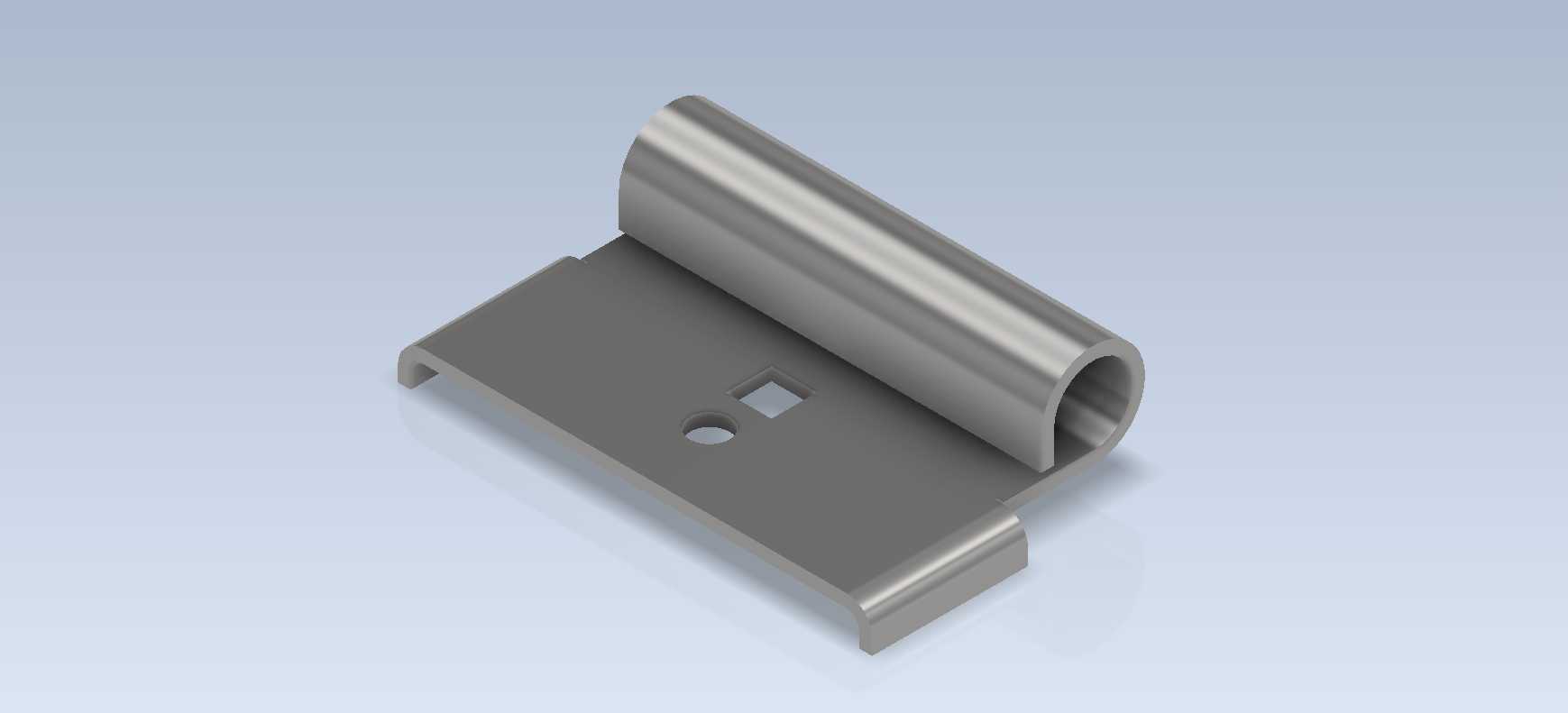

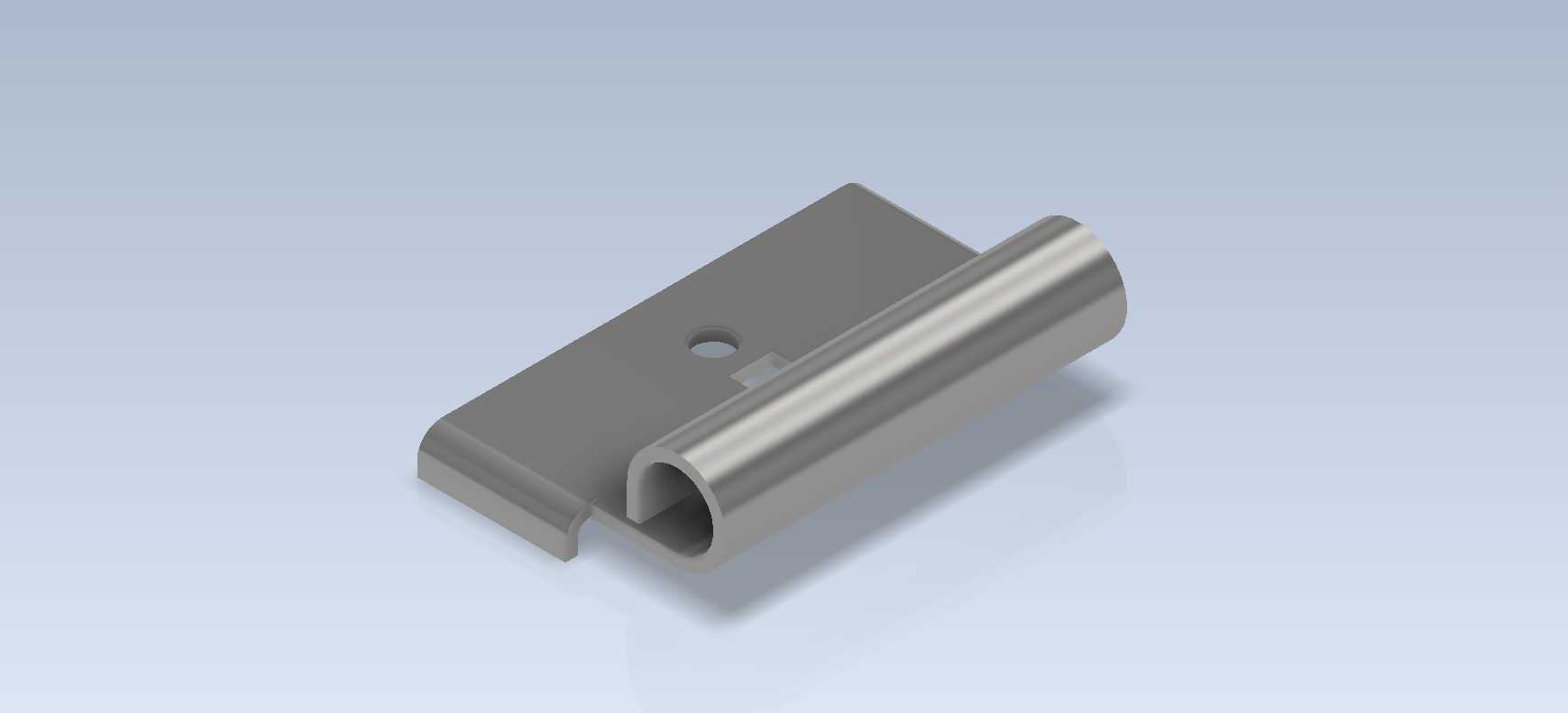

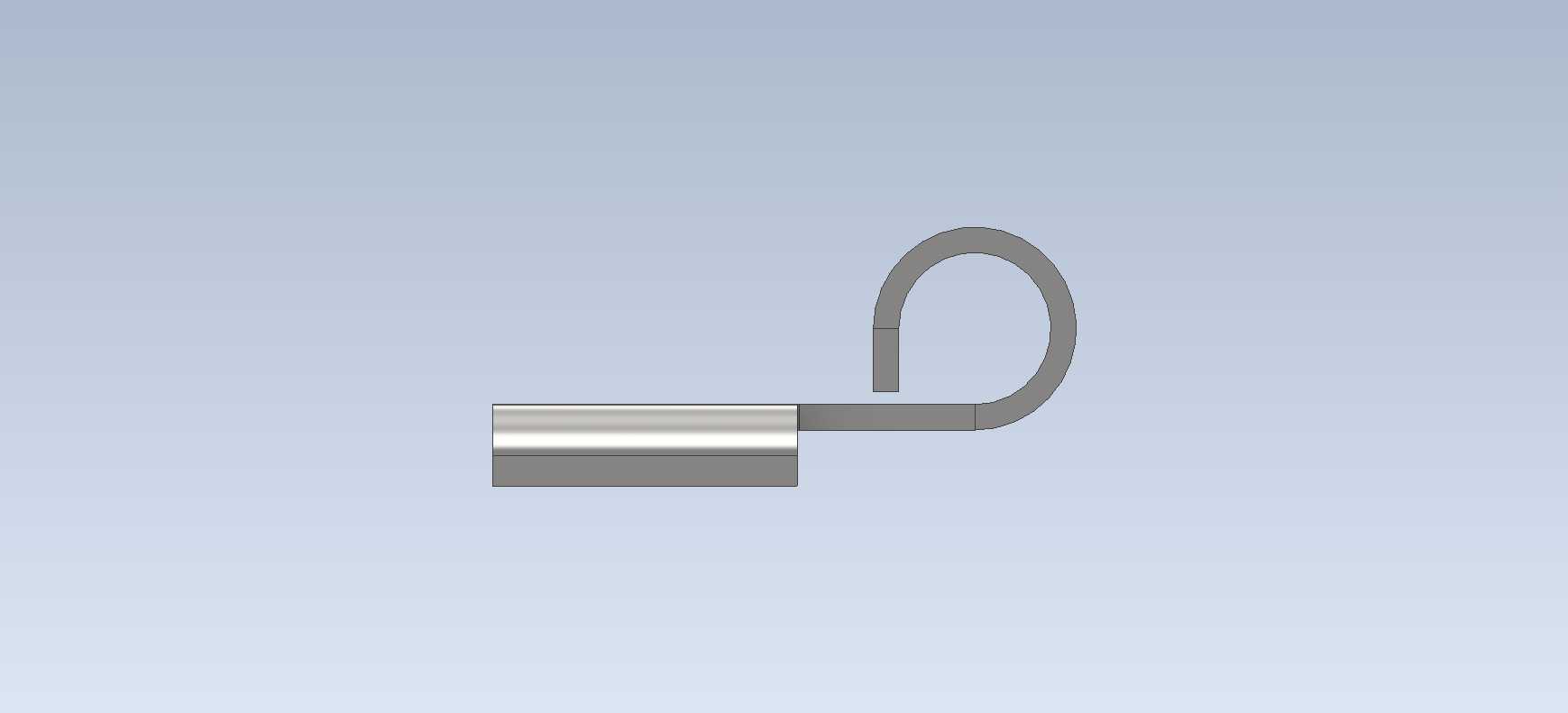

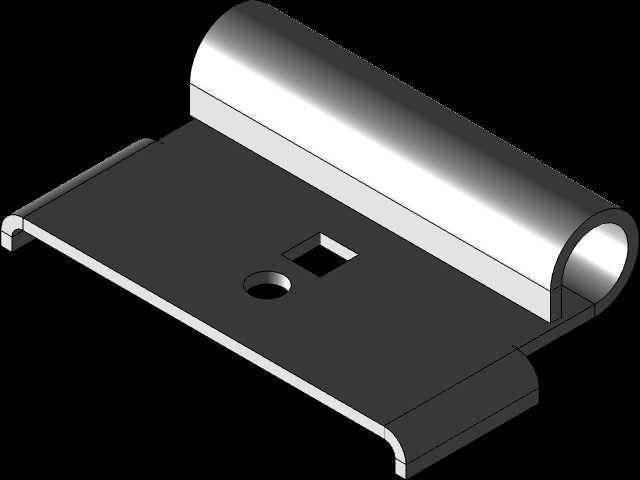

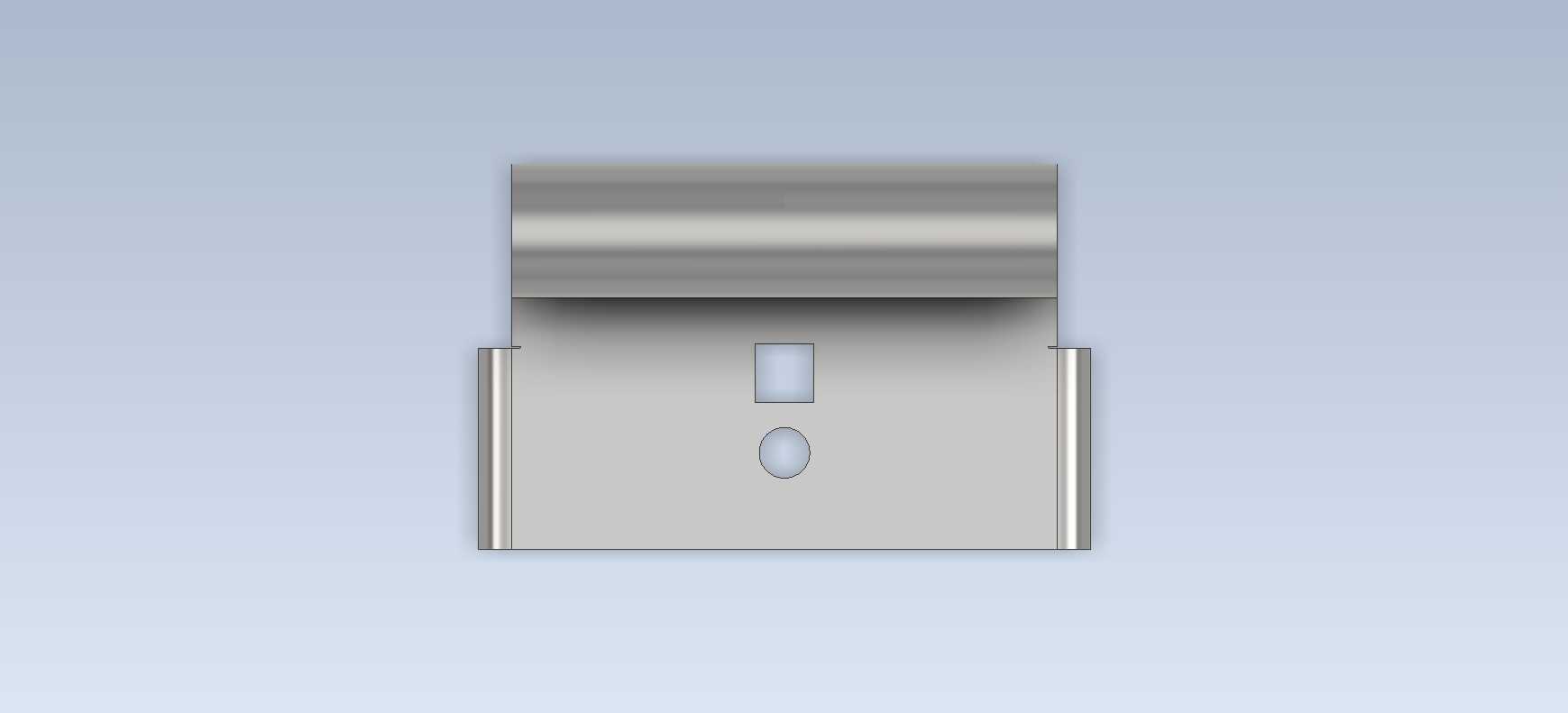

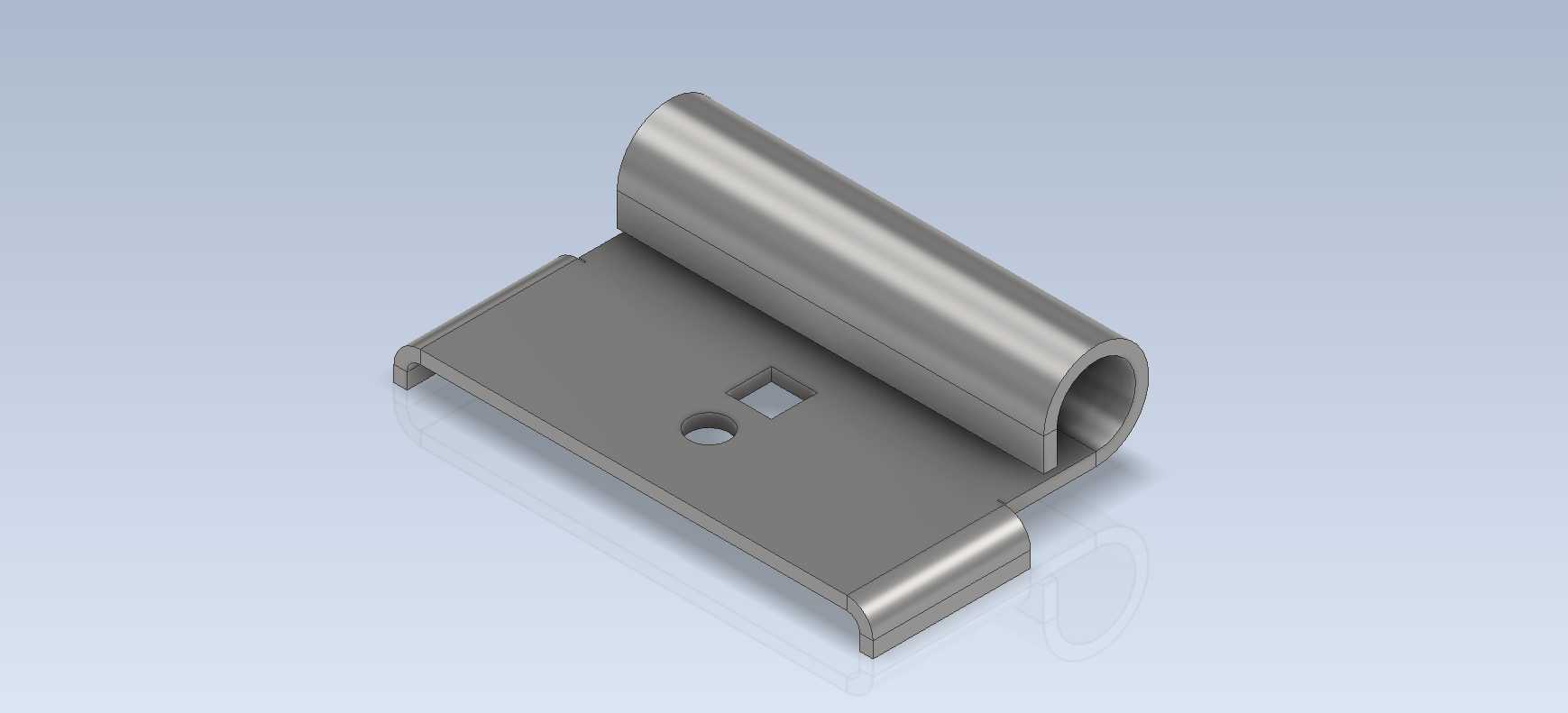

从功能特性来说，这个零件的核心功能有两个：一是底部的平板折弯边承担安装固定作用，平板上预留的两个孔位，一个是圆形的螺丝过孔，一个是方形的定位孔，安装时方形孔先卡入设备机架上预焊的定位凸台，限制零件的转动和横向位移，再用螺丝穿过圆孔锁紧，安装效率比两个圆孔的结构高很多，也能避免安装时零件移位导致的铰接位错位；二是上部的卷边结构承担铰接轴的容纳作用，卷边是通过钣金折弯工序将板材边缘卷成整圆的筒状结构，内部可以穿入铰接销轴，和对应的活动件形成转动副，卷边的内径根据常用的销轴直径做匹配，卷边的接缝处预留了微小的工艺间隙，避免折弯时材料挤压出现起皱或者开裂，同时卷边的长度比平板的宽度略短，两端预留了微小的让位空间，避免装配时和相邻零件发生干涉。

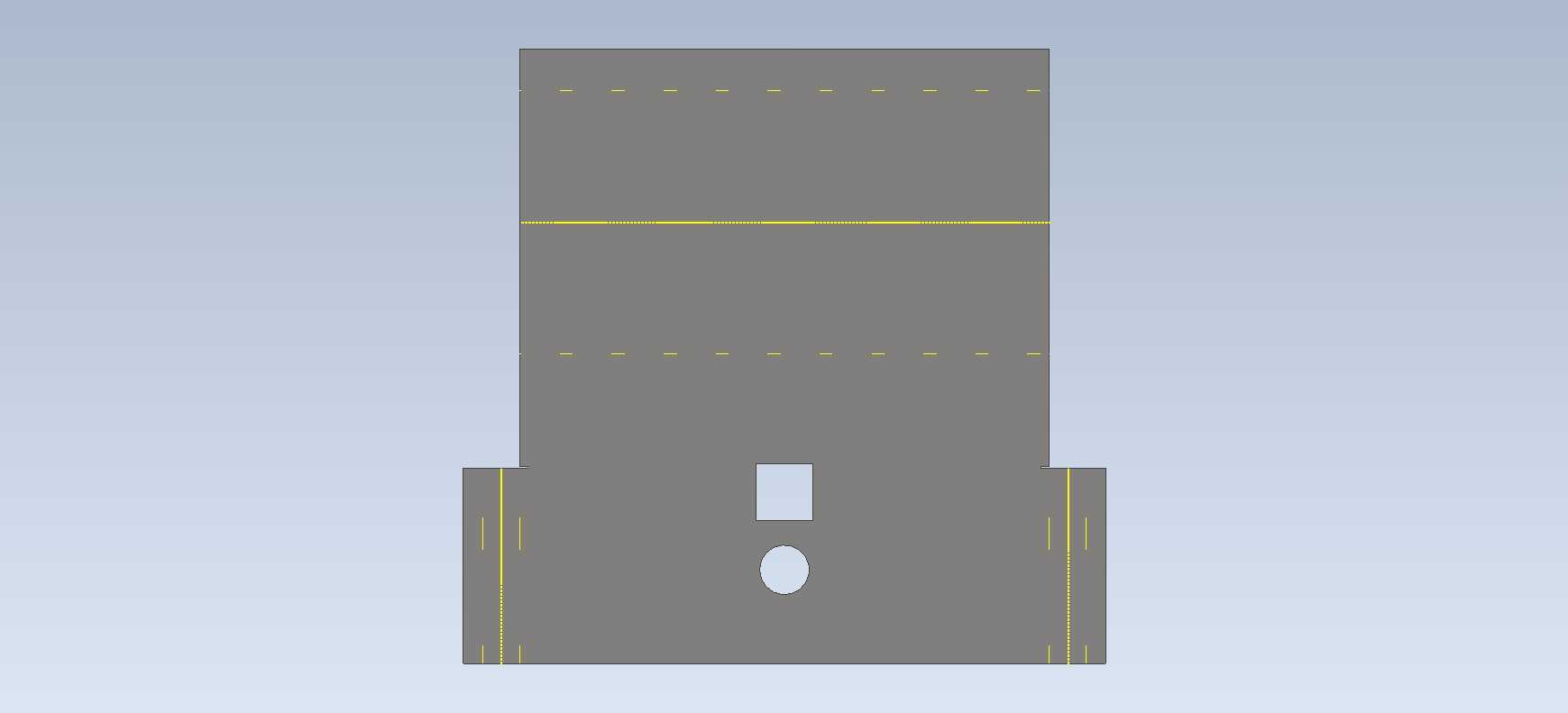

设计思路上，这类钣金件首先要确定板材厚度，根据承载需求选对应厚度的冷轧钢板，常规轻载场景下1.2mm到1.5mm厚度的板材就可以满足强度要求，不需要额外做加强筋，因为底部的两个向下折弯的短边已经形成了类似槽型的加强结构，能大幅提升平板部分的抗变形能力，避免螺丝锁紧时平板出现凹陷变形。折弯工序的排布要遵循先冲切孔位、再折弯短边、最后卷边的顺序，因为卷边成型后零件的边缘是圆弧结构，后续再冲切孔位的话定位难度会大幅提升，容易出现孔位偏差。卷边部分的展开长度计算要考虑板材的中性层偏移，不能直接按圆弧的中径展开，否则卷边成型后直径会出现偏差，导致销轴穿入困难或者间隙过大出现晃动。

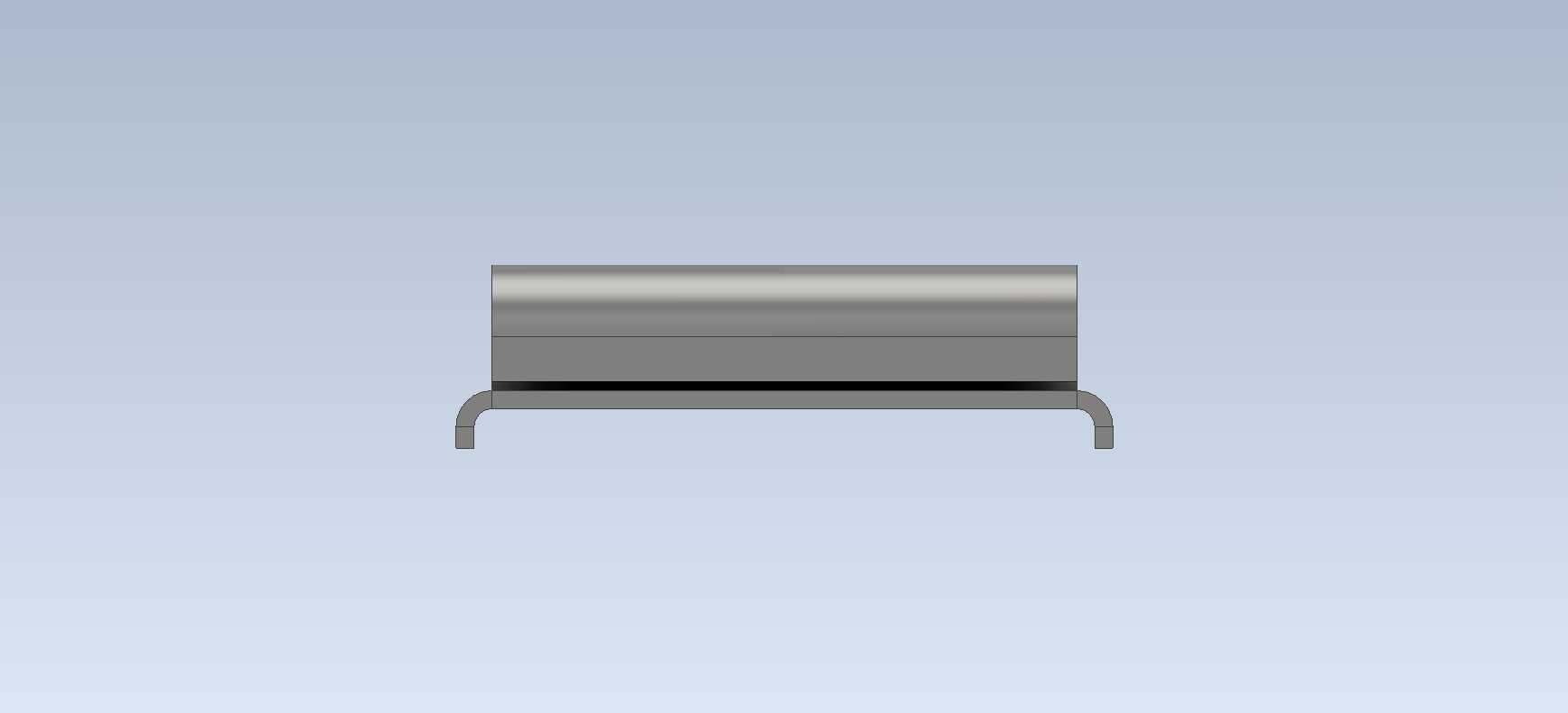

安装边界方面，这个零件的整体安装占用空间很小，底部平板的尺寸决定了安装面需要的最小平面尺寸，两个折弯短边的高度就是零件安装后和安装基面的间隙，这个间隙是预留的，用来容纳螺丝头部的高度，避免螺丝头部凸出来顶到安装基面导致零件安装不平稳。卷边的中心高度是核心安装参数，决定了铰接活动件的转动中心高度，设计时要保证卷边中心到安装基面的高度公差控制在±0.1mm以内，否则活动件转动时会出现卡滞或者和相邻零件摩擦的问题。另外零件的所有折弯边都做了微小的圆角处理，避免锐边割伤装配人员，也避免喷涂时锐边位置出现漆膜过薄容易生锈的问题。

做这类钣金件的建模练习时，不能只画外形，要重点考虑冲压工艺的可行性，比如孔位到折弯边的距离要大于板材厚度的1.5倍，否则折弯时孔位会被拉变形；卷边的内径不能小于板材厚度的2倍，否则卷边时材料外侧容易出现开裂；折弯的内圆角半径要和板材厚度匹配，避免折弯处出现应力集中断裂的问题。很多新手做钣金建模时容易忽略这些工艺细节，画出来的数模外形看着没问题，实际生产时根本没法冲压成型，或者成型后不良率很高，这类练习的核心就是通过建模熟悉钣金工艺的各项参数要求，把工艺要求融入到建模过程里，后续做实际产品设计时就能避免出现工艺性问题。
