多向连接轴座类机械练习零件结构

项目分类:通用机械零部件 发布时间:2024-12-26 ID:867121
  • 多向连接轴座类机械练习零件结构
  • 多向连接轴座类机械练习零件结构
  • 多向连接轴座类机械练习零件结构
  • 多向连接轴座类机械练习零件结构
  • 多向连接轴座类机械练习零件结构
  • 多向连接轴座类机械练习零件结构
  • 多向连接轴座类机械练习零件结构
  • 多向连接轴座类机械练习零件结构

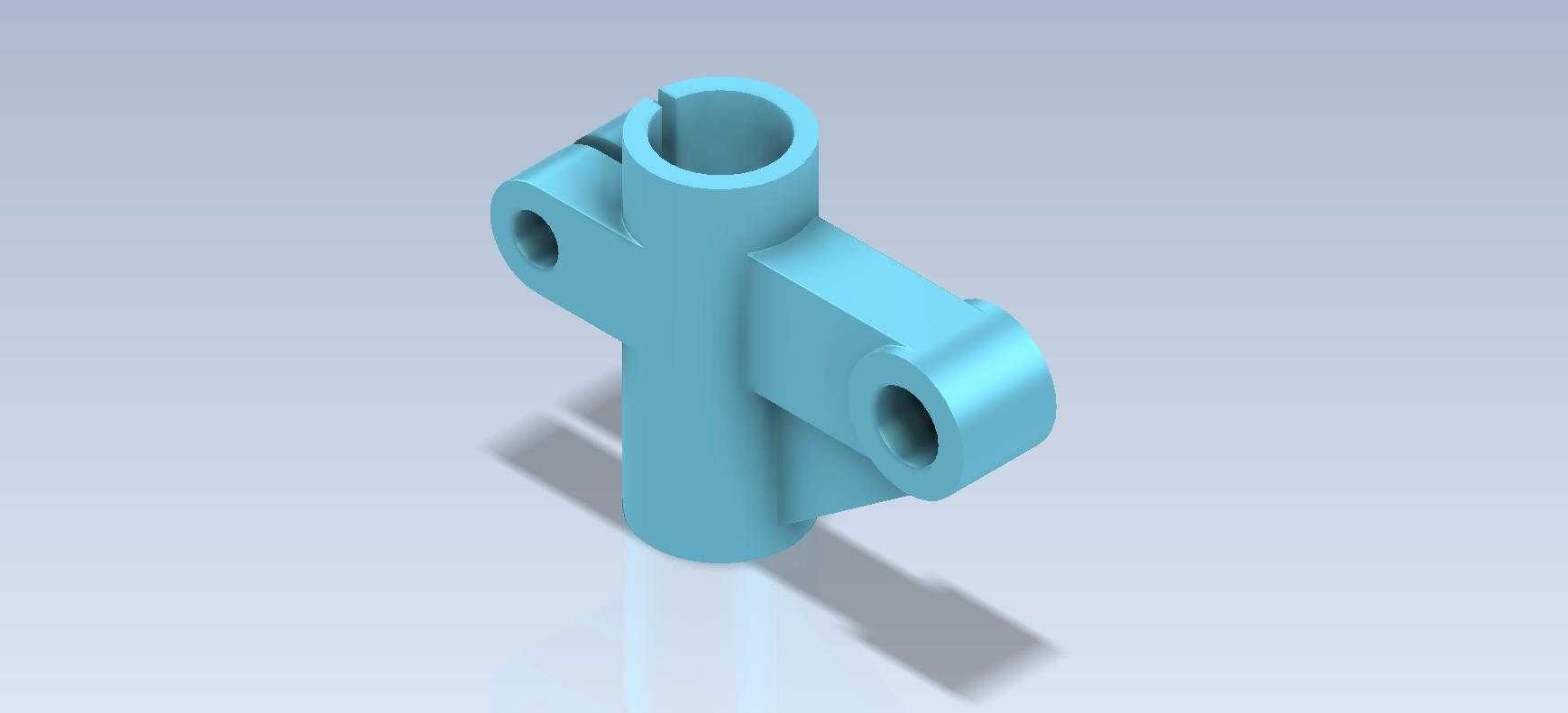

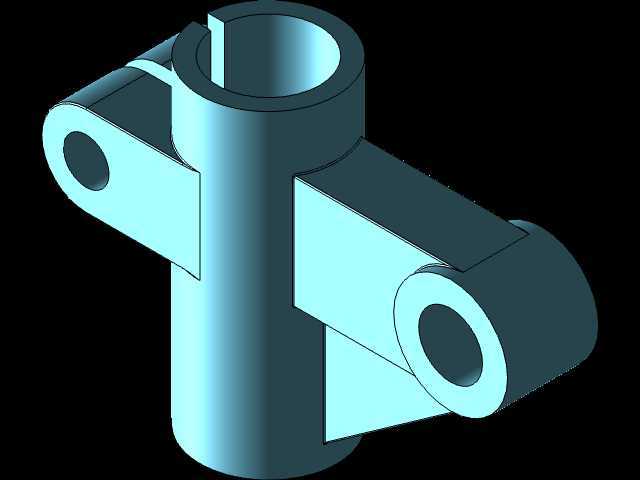

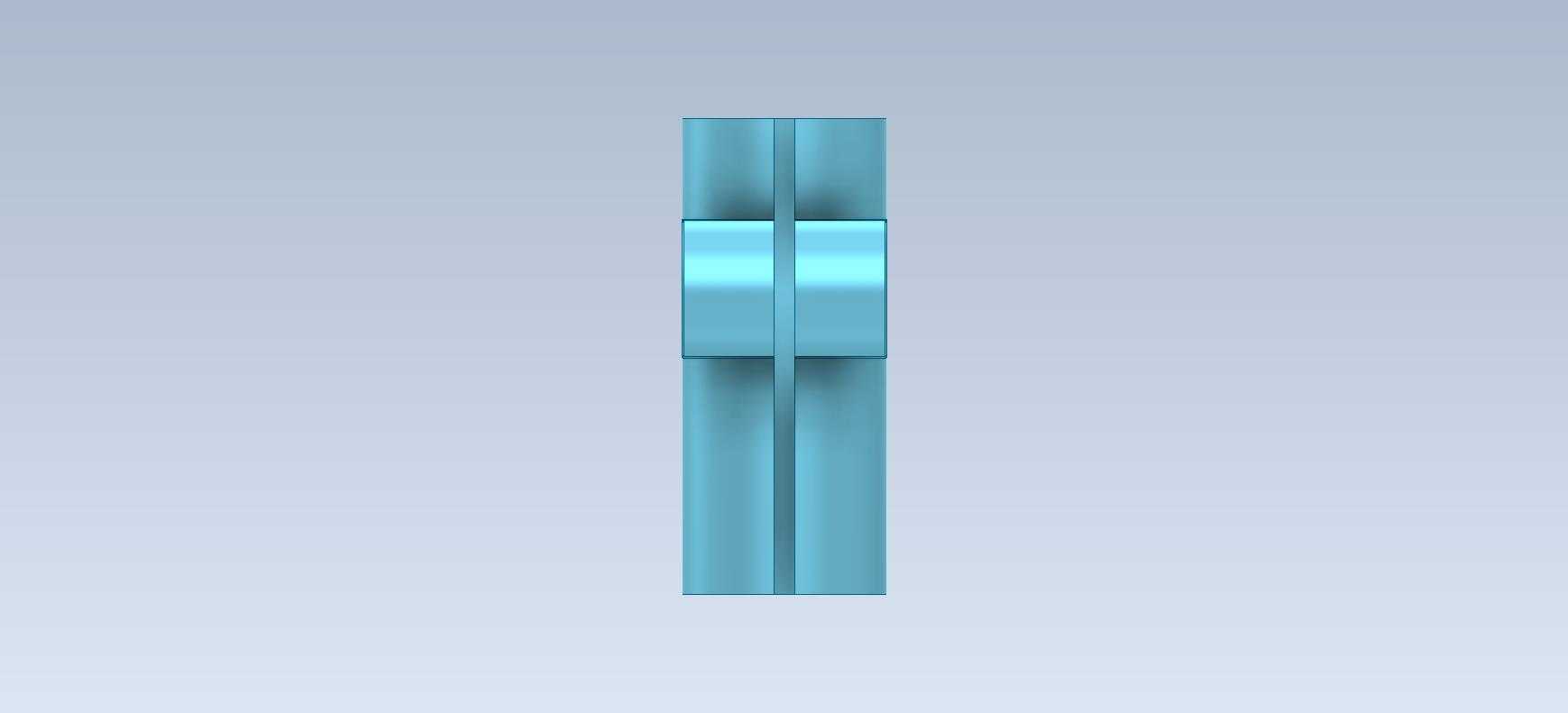

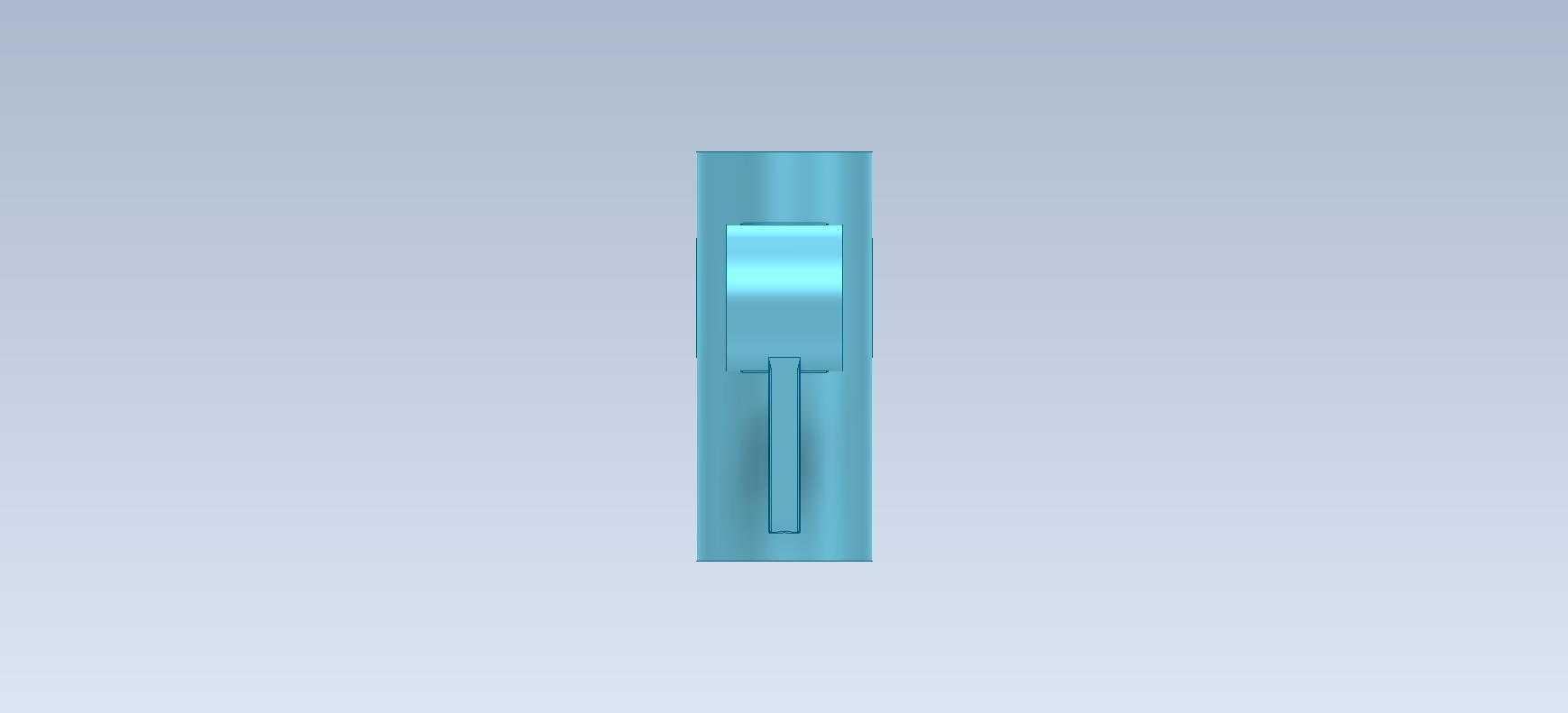

  这类多向带孔轴座类零件,在轻工自动化输送线、小型工装夹具的定位模组里应用十分普遍,日常做三维建模练习时选这类零件,能把拉伸、切除、孔特征、倒角这些基础指令练得很扎实,不会出现只会画规则方块、碰到带空间角度连接结构就卡壳的问题。先看实际安装边界,零件主体是竖直方向的圆柱套筒结构,套筒内孔是光孔设计,主要用来穿装导向轴或者支撑销轴,套筒外壁做了加厚处理,避免长期受径向载荷的时候出现筒壁变形开裂的问题,零件总高度控制在常规小型工装的适配区间,竖直套筒的外径比内孔大出足够的壁厚差,保证销轴穿入后不会因为筒壁太薄出现受力崩裂的情况。

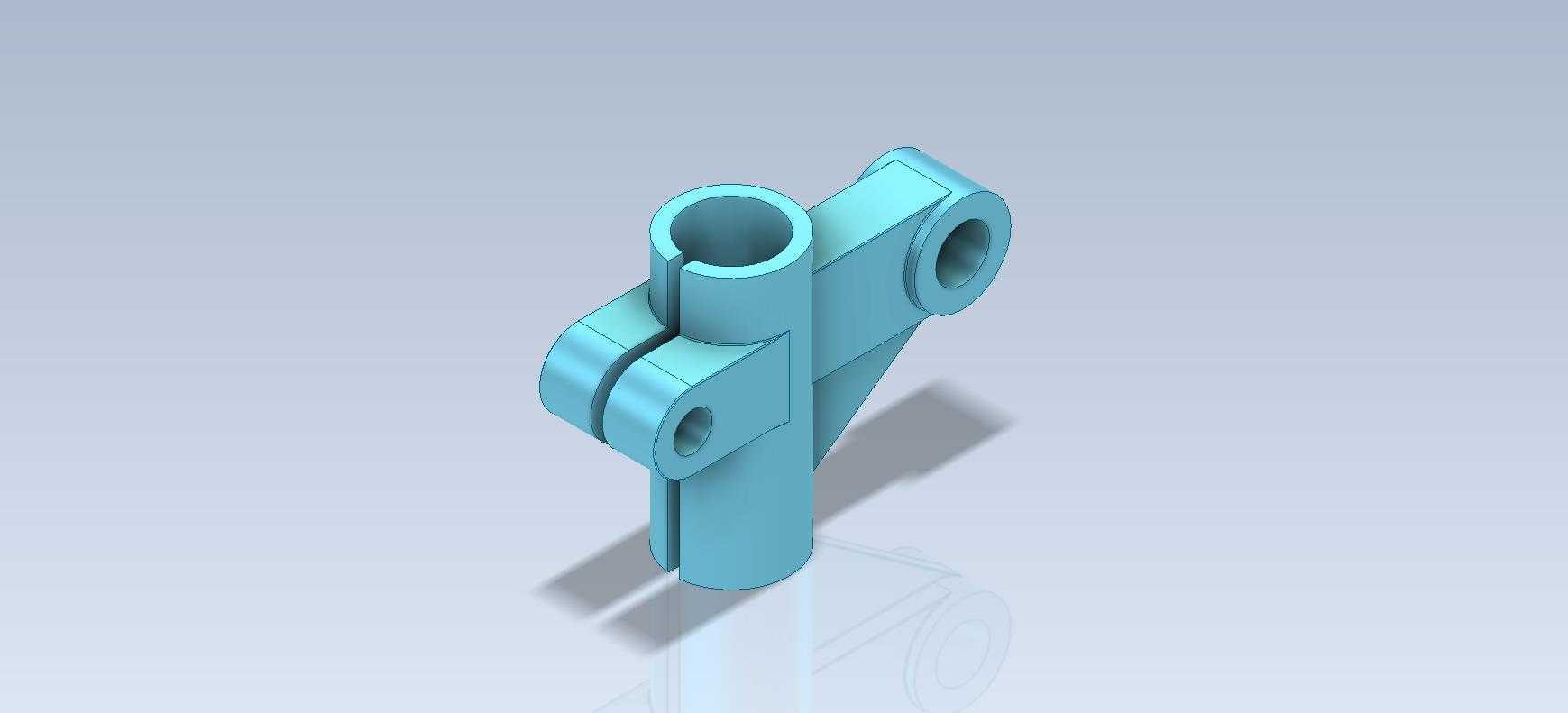

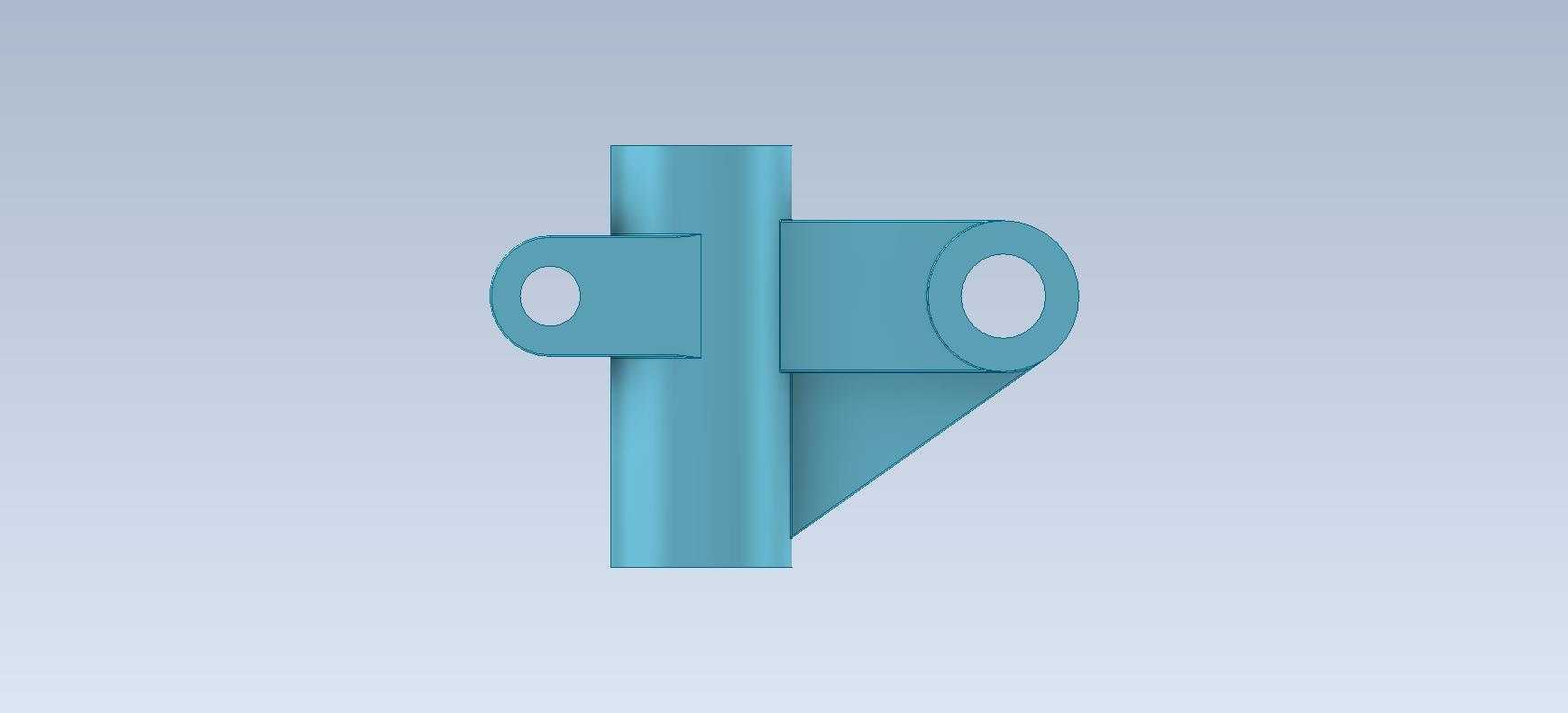

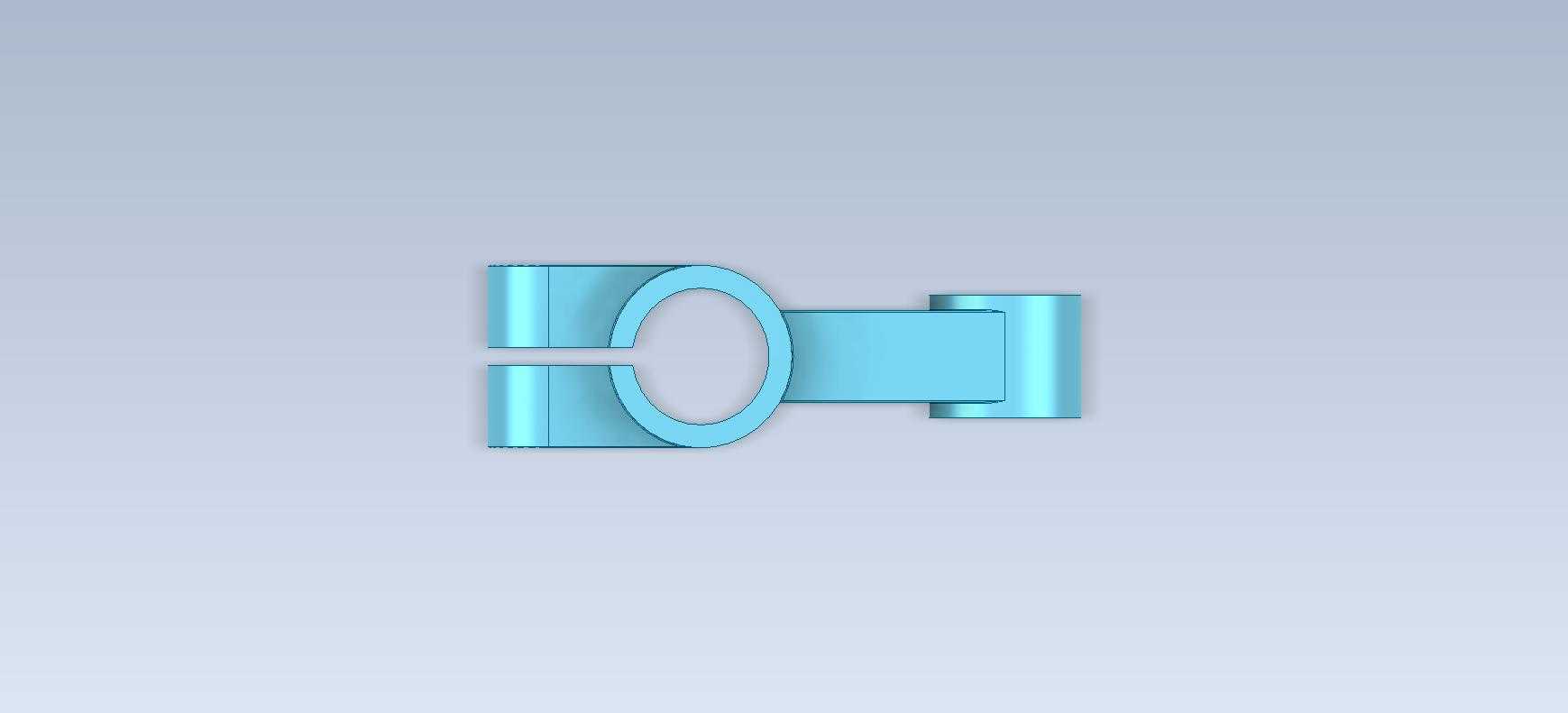

  从主体套筒向两个不同方向伸出连接耳结构,一个是水平侧方伸出的带通孔短耳,另一个是斜向伸出的带沉孔连接耳,两个耳片的孔轴线不在同一个平面上,刚好对应空间两个方向的连接件安装需求,做设计的时候特意把两个耳片的安装面做了铣平处理,保证连接件贴装的时候没有间隙,不会出现安装后歪斜的问题。斜向伸出的连接耳厚度比侧方耳片稍厚,因为这个方向通常要承受更大的摆动力矩,加厚处理能提升耳片的抗弯折能力,耳片和主体套筒连接的位置做了圆角过渡,避免应力集中在连接根部,长期受交变载荷的时候出现断裂问题。

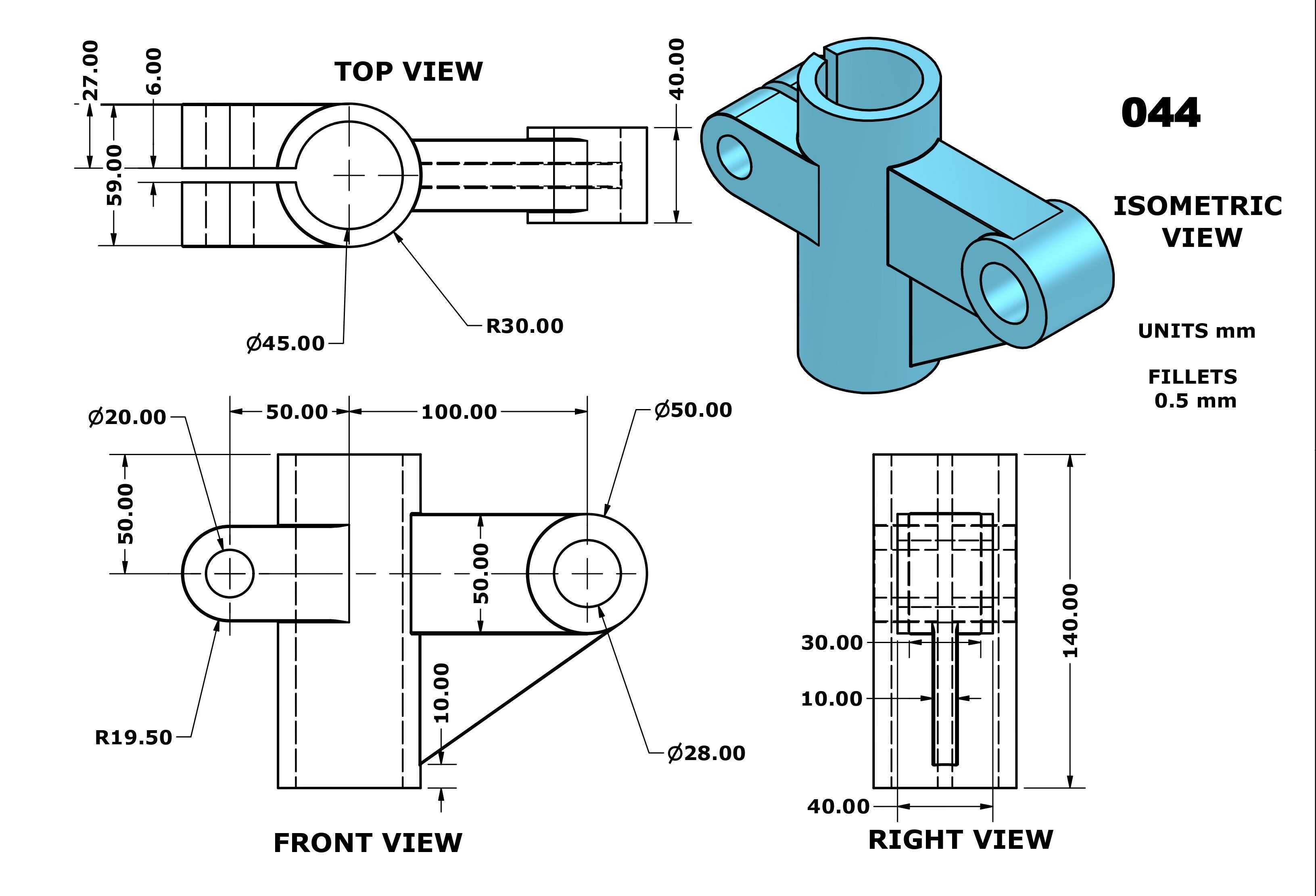

  设计这类零件的时候,首先要确定竖直套筒的内孔尺寸,这个尺寸是和配套的导向轴直接配合的,公差一般选H7级间隙配合,保证轴在套筒内能顺畅滑动或者转动,不会出现卡滞。然后要根据实际安装的连接件位置,确定两个连接耳的空间角度,不能照搬固定角度,要匹配实际设备的安装空间,比如在小型气动摆台的定位结构里,侧方耳片用来连接气缸推杆,斜向耳片用来连接限位挡块,两个孔的中心距要严格控制,不然安装的时候会出现推杆和挡块干涉的问题。零件的所有外露棱边都做了小尺寸倒角,一方面是去除加工毛刺,避免安装的时候划伤人手,另一方面也能在装配的时候起到导向作用,让销轴能更顺畅地穿入孔内。竖直套筒的上端面做了一个小的缺口槽,这个槽是用来配套轴上的定位销的,能限制轴在套筒内的转动自由度,实现周向定位,不用额外加设紧定螺钉,简化了装配步骤。实际建模的时候,要先画主体竖直套筒的草图,拉伸成实体之后,再分别建立两个对应方向的基准面,在基准面上画连接耳的轮廓,拉伸和主体做合并,之后再做孔特征切除,最后加圆角和倒角,建模顺序不能乱,不然很容易出现特征参考丢失的问题,尤其是斜向基准面的建立,要准确对应两个孔的空间角度,不能出现角度偏差,不然加工出来的零件根本装不上。

  在实际设备应用里,这类零件大多用在受力不大的辅助定位机构上,比如包装线的料仓挡料机构、小型装配台的工件定位架,不需要承受大的冲击载荷,所以材质一般选普通45号钢或者硬质铝合金就足够,选铝合金的时候能降低整体重量,适合移动类工装的使用需求,选45号钢的时候可以做表面发黑处理,提升防锈能力。做尺寸校验的时候,要重点检查三个孔的轴线位置度,还有各个安装面的平面度,保证安装后连接件的动作顺畅,不会出现别劲的问题,两个连接耳的孔内如果是经常转动的配合,还可以加设铜套来提升耐磨性能,延长零件的使用寿命。建模过程中还要注意,主体套筒和连接耳的连接位置不能出现壁厚突变,不然注塑或者铸造的时候会出现缩孔缺陷,如果是机加工的零件,壁厚突变也会导致热处理的时候出现应力变形,所以过渡圆角的尺寸要选得合适,不能太小也不能太大,太小起不到分散应力的作用,太大会占用额外的安装空间,和周边零件产生干涉。
