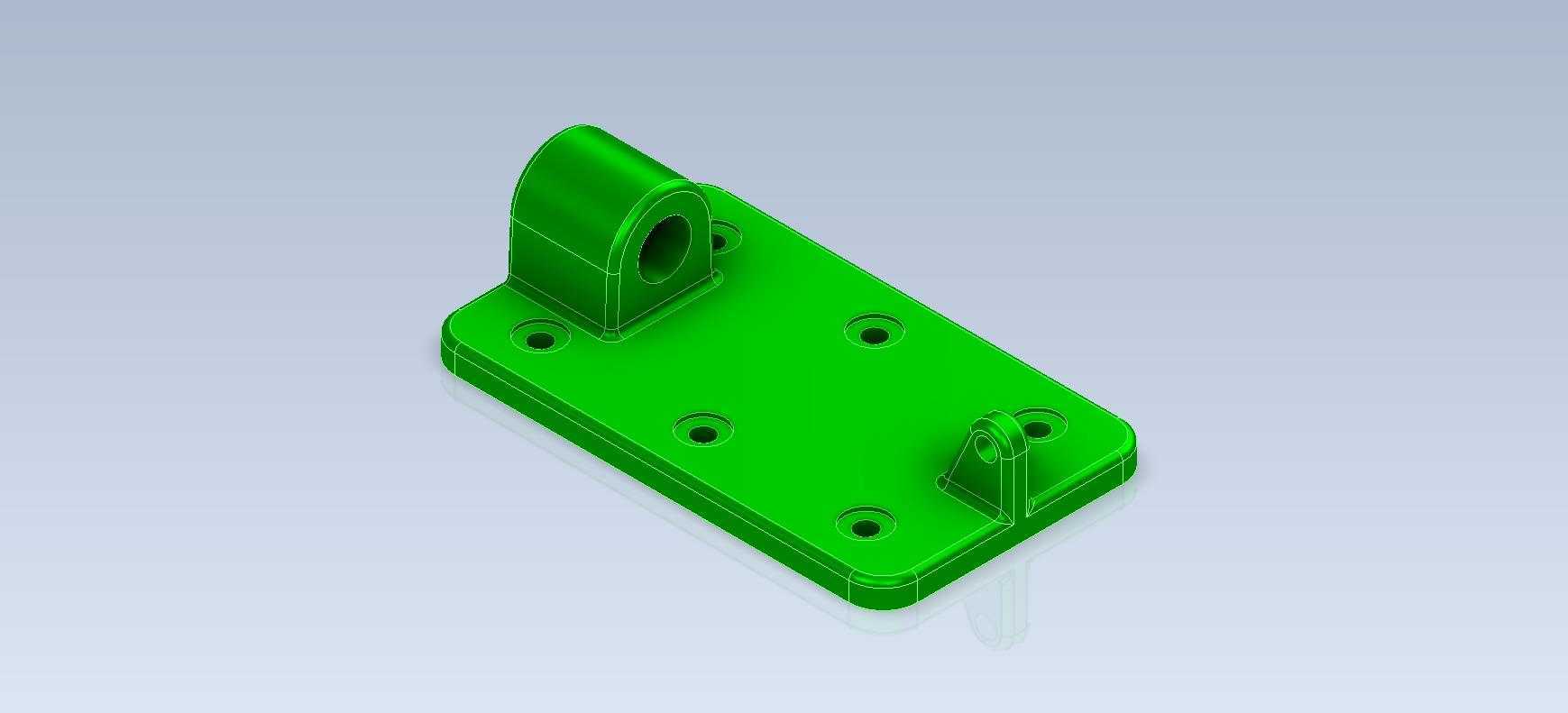

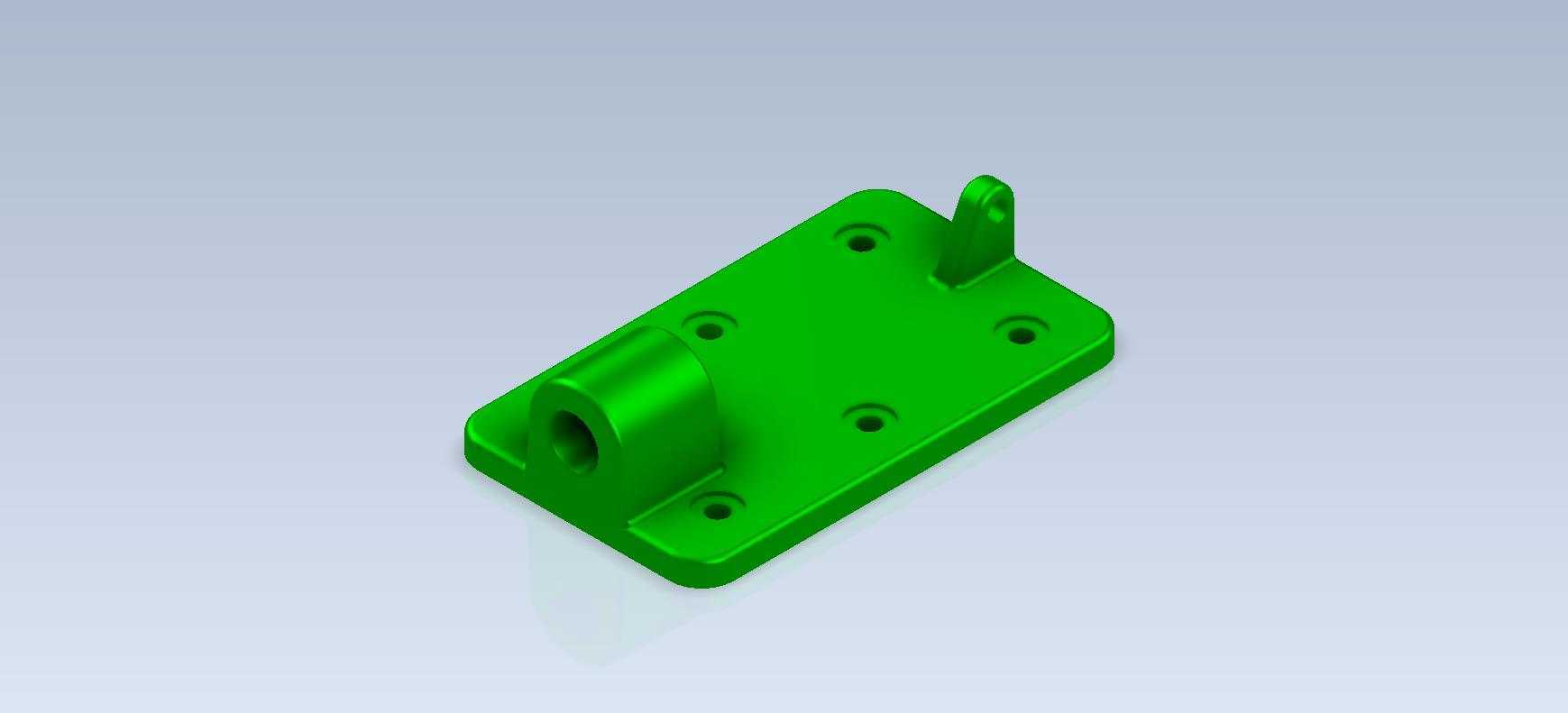

带立耳支座的绿色安装固定基座结构

这类带立式凸耳的安装固定基座，在小型机电设备的内部走线、元器件挂载场景中应用十分广泛，常见于低压电控柜内部的小型元件固定、桌面级小型实验设备的功能模块挂载，也可作为小型气动元件的安装承载座使用。从实际使用场景来看，这类基座不需要承受大吨位的重载载荷，核心作用是为被固定件提供稳定的安装基准，同时通过自身的安装孔位完成与设备机架、安装面板的可靠连接，避免被固定件在设备运行过程中出现移位、振动松脱的问题。

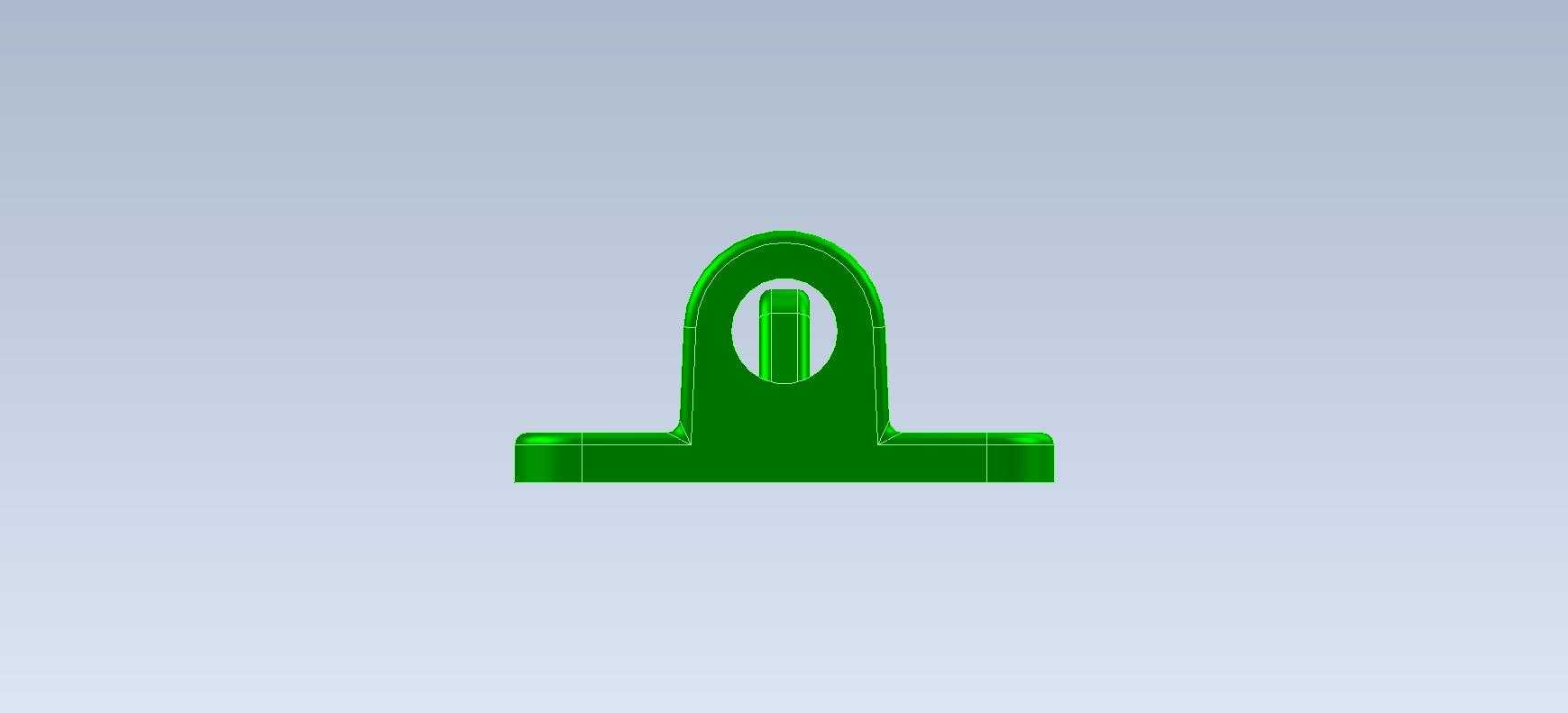

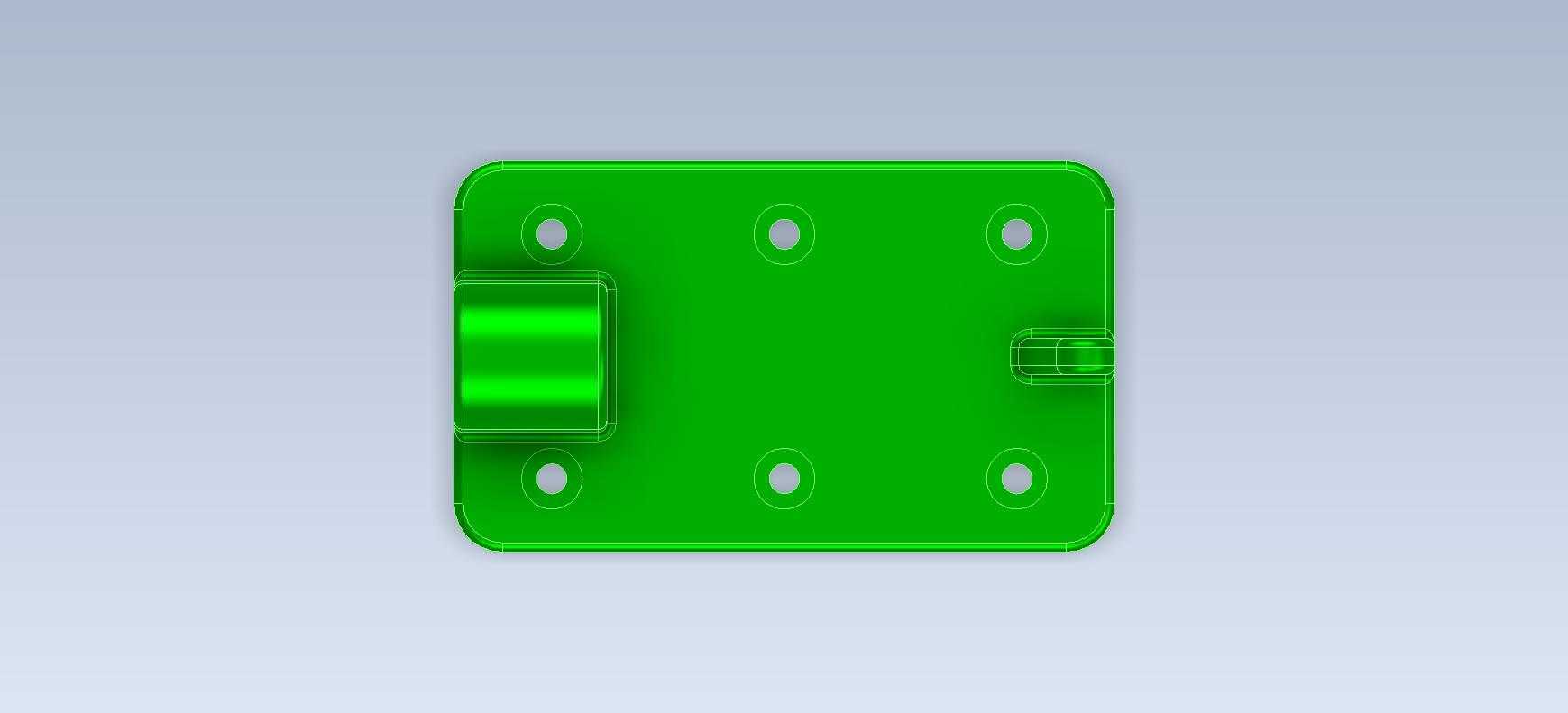

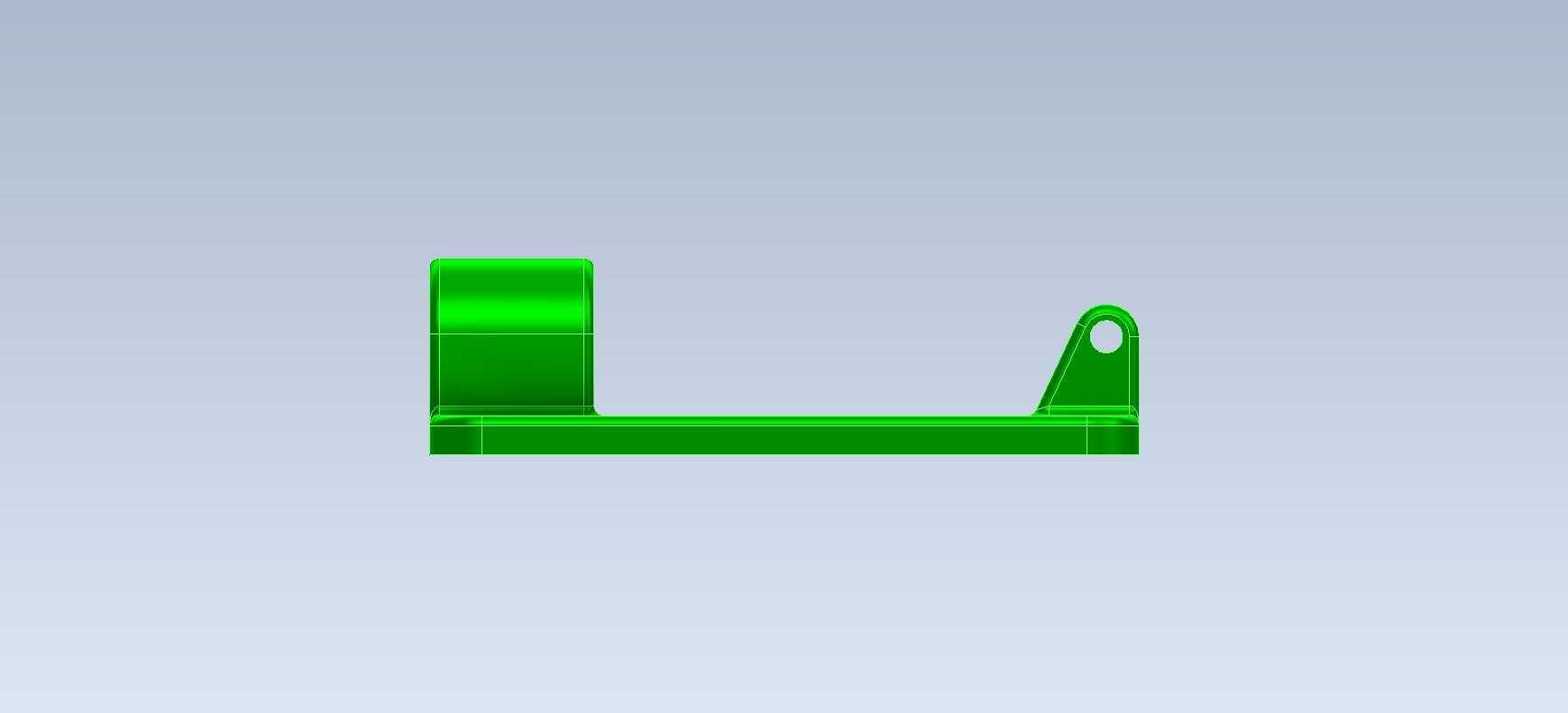

从功能特性上看，基座本体采用一体化成型结构，底板部分为矩形平板结构，板面均匀分布六个沉头安装孔，孔位采用对称式布局，安装时可根据实际安装空间选择对应孔位完成固定，不需要额外加工转接板，沉头孔的设计可以让安装螺钉的头部完全没入板面以下，不会在基座表面形成凸起干涉，避免后续挂载其他零件时出现装配卡滞的问题。底板一侧延伸出带横向通孔的圆柱凸台，这个凸台的内孔为光孔设计，可作为小型转轴、导杆的穿接支撑位，孔壁的厚度经过校核，能够承受径向的小幅载荷，不会在导杆往复运动过程中出现孔壁开裂的问题。与圆柱凸台同侧的底板边缘，设置了一个带通孔的立式凸耳，这个凸耳的孔位与圆柱凸台的内孔保持同轴度公差要求，可作为长轴类零件的远端支撑，也可穿装销钉完成与相邻连杆件的铰接连接，凸耳与底板连接处做了圆弧过渡加强，避免应力集中导致的连接处断裂问题。

在设计思路上，这类基座优先考虑装配兼容性与加工便利性，整体结构没有复杂的曲面特征，所有棱边都做了小尺寸倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能减少应力集中点提升零件的结构强度。底板的厚度根据常规使用场景下的载荷需求设定，在保证整体刚性的前提下尽可能减少材料用量，降低零件的整体重量。圆柱凸台的高度根据常规被支撑件的安装空间预留，既不会因为高度不足导致被支撑件与底板表面摩擦，也不会因为高度过高导致支撑端出现挠性变形。立式凸耳的厚度与圆柱凸台的壁厚保持一致，两个支撑位的同轴度控制在合理公差范围内，既不会因为公差过严提升加工成本，也不会因为公差过松导致穿装的轴件出现卡滞、运转不畅的问题。

从安装边界来看，基座整体的外轮廓尺寸适配小型设备的内部安装空间，底板的长宽尺寸可以适配标准间距的安装螺孔，不需要在设备面板上重新打孔定位。六个安装孔的孔径适配常规的M4规格安装螺钉，沉头孔的深度可以容纳标准沉头螺钉的头部，安装完成后基座与安装面的贴合面没有间隙，不会因为贴合不实导致固定后出现松动。圆柱凸台的内孔直径适配常规直径的小型导杆、转轴，孔壁的表面粗糙度满足滑动支撑的使用要求，不需要额外加装轴套即可满足低速运动场景的使用需求。立式凸耳的安装孔与圆柱凸台内孔同轴，穿装轴件后两个支撑点的间距合理，能够为轴件提供足够的支撑跨度，减少轴件运转过程中的挠度变形。实际装配时，这类基座既可以通过螺钉直接固定在金属安装面板上，也可以通过螺栓配合螺母固定在型材机架上，适配多种不同的安装场景，不需要额外定制转接配件。在日常使用中，这类基座不需要额外的维护保养，只要安装时螺钉达到规定的锁紧力矩，就可以长期保持固定状态，适配长期连续运行的设备使用需求。
