块体组合式几何结构练习建模作品

这类块体组合式的几何结构建模，常作为三维结构设计入门阶段的实操训练载体，也可作为模块化拼接工装的基础构型参考，在小型定位夹具、教学演示教具、模块化设备基座的前期构型验证环节有实际应用价值。从实际用途来看，这类纯几何块体拼接的构型，能够帮助建模者快速掌握三维空间里的布尔运算逻辑、特征对齐规则、相邻面的贴合公差控制要点，很多刚接触三维结构设计的从业者，都是通过这类练习建立空间建模的坐标感，避免后续做复杂设备结构时出现特征干涉、基准错位的问题。

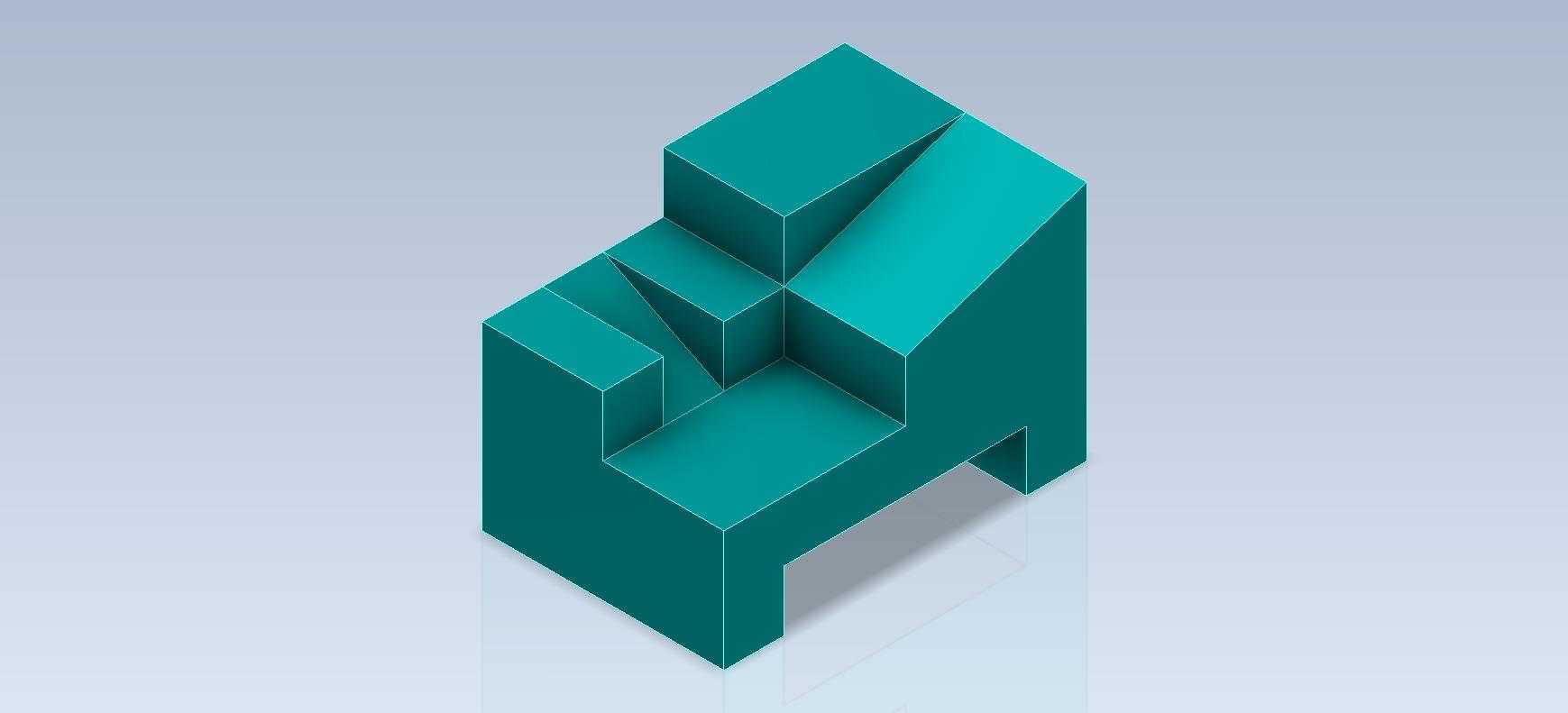

从功能特性上看，这个构型采用多块立方体、斜切面块体的交错拼接设计，没有多余的曲面特征，所有相邻块体的结合面均为平面贴合，不存在倒扣、小间隙难加工的结构，不管是后续做3D打印验证，还是采用机加工方式做实体样件，都能降低加工难度，减少装夹次数。整个结构的底部预留了两个对称的缺口位，这部分的设计是为了匹配安装基准，实际使用时可以卡在对应规格的定位凸台上，不需要额外做复杂的固定结构就能实现快速定位，适合教学场景下快速拆装演示，也能作为小型工装的承载基座，在上面叠加其他功能模块。

设计思路上，这个构型没有采用规整的对称布局，而是通过不同高度块体的错落排布、斜切面的角度设置，来训练建模者对非对称结构的基准把控能力。建模过程中需要先确定整体的基准坐标系，以底部的安装面作为Z向零点，先搭建最外侧的主体块体，再逐步向内切除或者叠加内部的拼接块，每一个块体的定位都需要和相邻块体做共面、重合的约束，避免出现零厚度面或者重叠干涉的问题。斜切面的角度设置不是随意确定的，需要保证切面和相邻块体的棱边完全对齐，没有错位的台阶，这部分练习能强化建模者对约束逻辑的理解，避免后续做工业产品结构时出现配合面错位的问题。

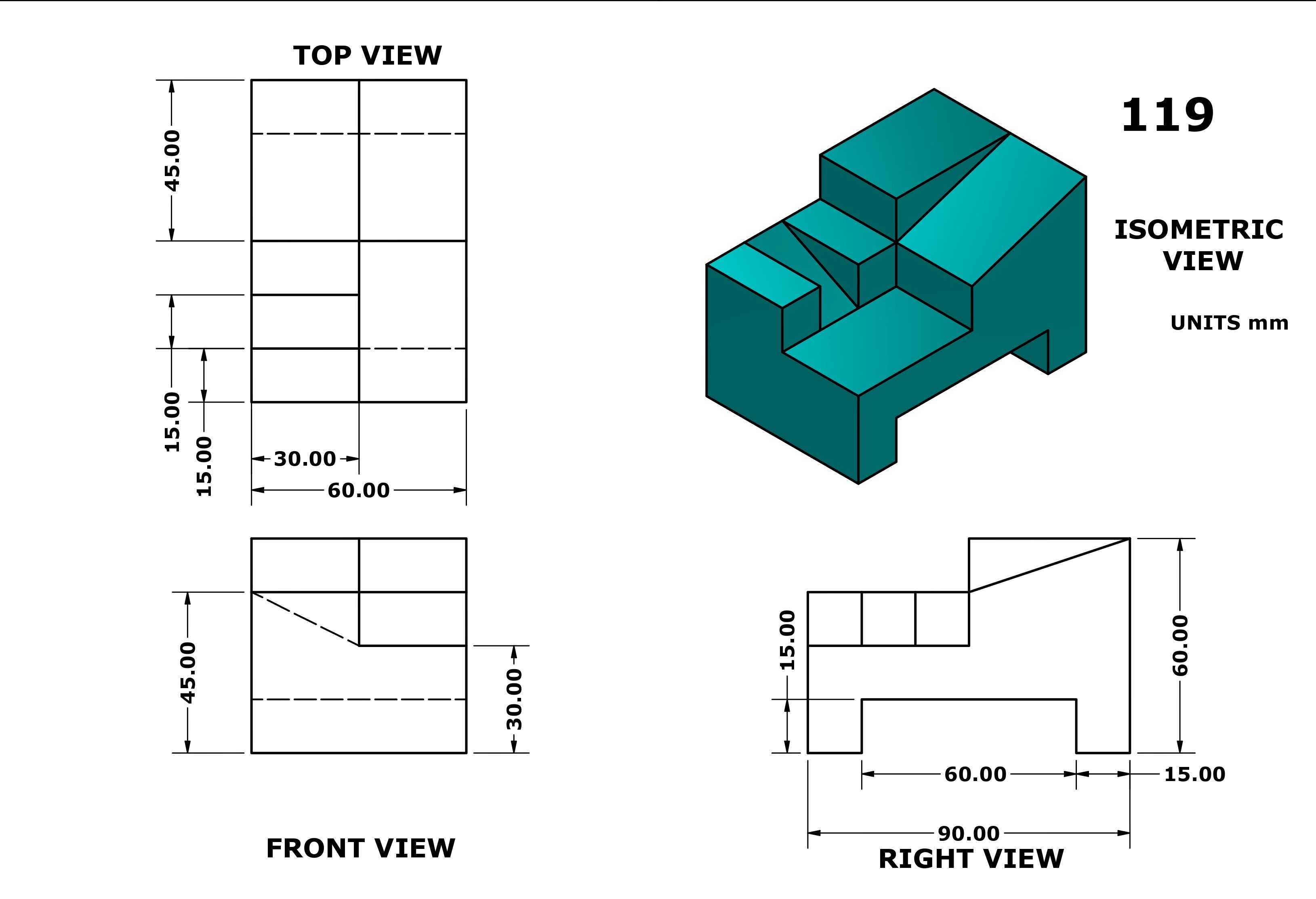

外形尺寸与安装边界方面，整个构型的外轮廓为规整的矩形包络，长宽高比例接近1:1:1.2，没有超出包络范围的外凸特征，在做装配验证时不会和周边的其他结构产生干涉。底部的两个安装缺口的宽度、深度尺寸统一，和常见的教学用定位台凸台尺寸匹配，安装时不需要额外调整位置，直接卡入即可完成定位，缺口的倒角设置也做了简化，没有采用小圆角，避免加工时出现清根困难的问题。所有块体的棱边都没有做尖锐处理，保留了直角特征，一方面是降低建模时的特征数量，另一方面也方便在练习时快速测量尺寸，验证建模的尺寸精度。

这类结构虽然是基础练习构型，但背后对应的建模逻辑可以直接迁移到实际工业产品的结构设计中，比如模块化配电柜的内部安装支架、小型自动化设备的拼接式基座、工装夹具的定位块组，都是采用类似的块体拼接逻辑，通过平面贴合的方式实现快速装配，减少紧固件的使用数量，提升装配效率。在做这类结构的建模练习时，不能只追求外形相似，还要关注每一个结合面的配合公差，块体之间的定位约束逻辑，以及后续加工、安装的可行性，把练习里掌握的建模习惯带到实际项目中，才能避免出现建模完成后无法加工、装配干涉的问题。很多从业者在入门阶段忽略这类基础练习的重要性，到了做复杂设备结构时，经常出现基准混乱、特征冗余的问题，反而拖慢了整体的设计进度，这类看似简单的块体拼接练习，本质上是在训练严谨的建模逻辑，为后续复杂结构设计打下基础。
