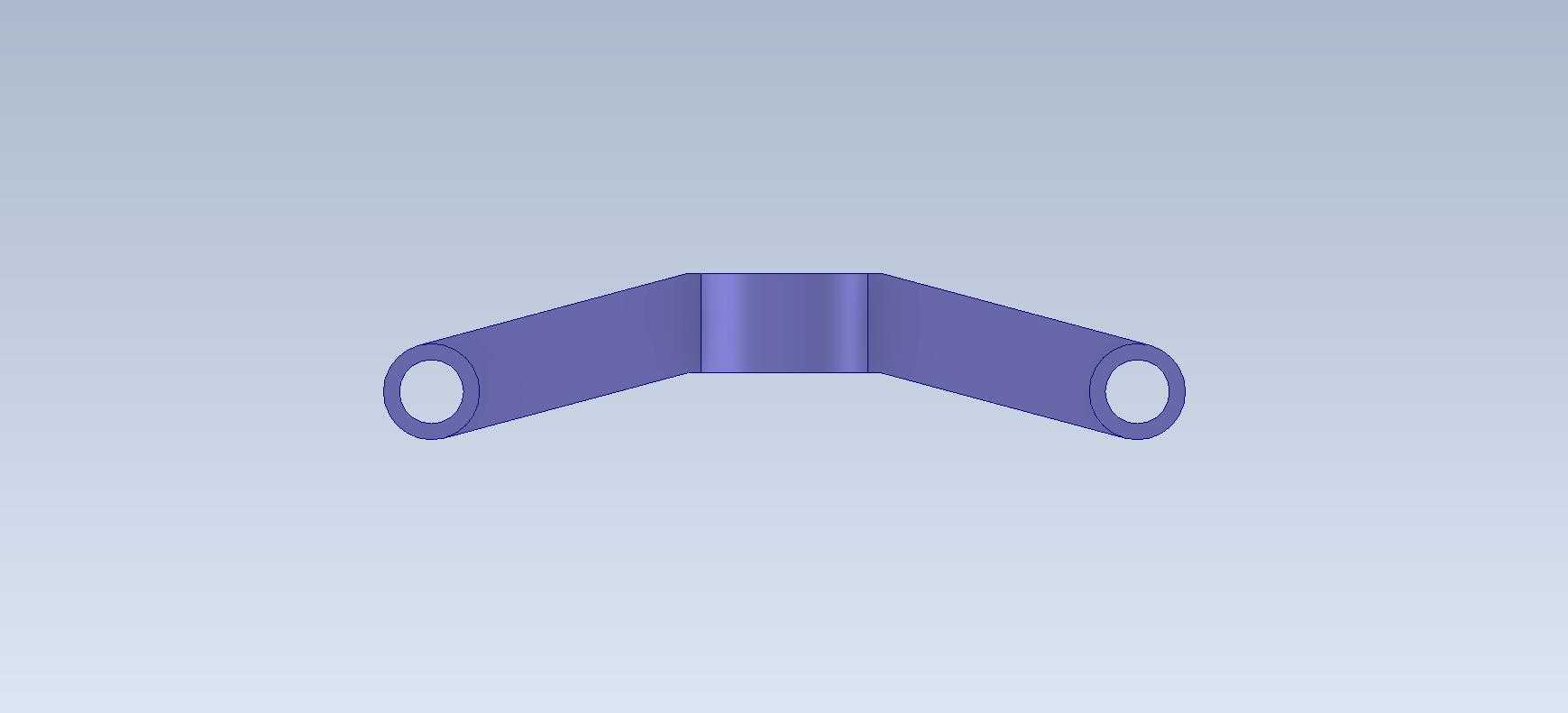

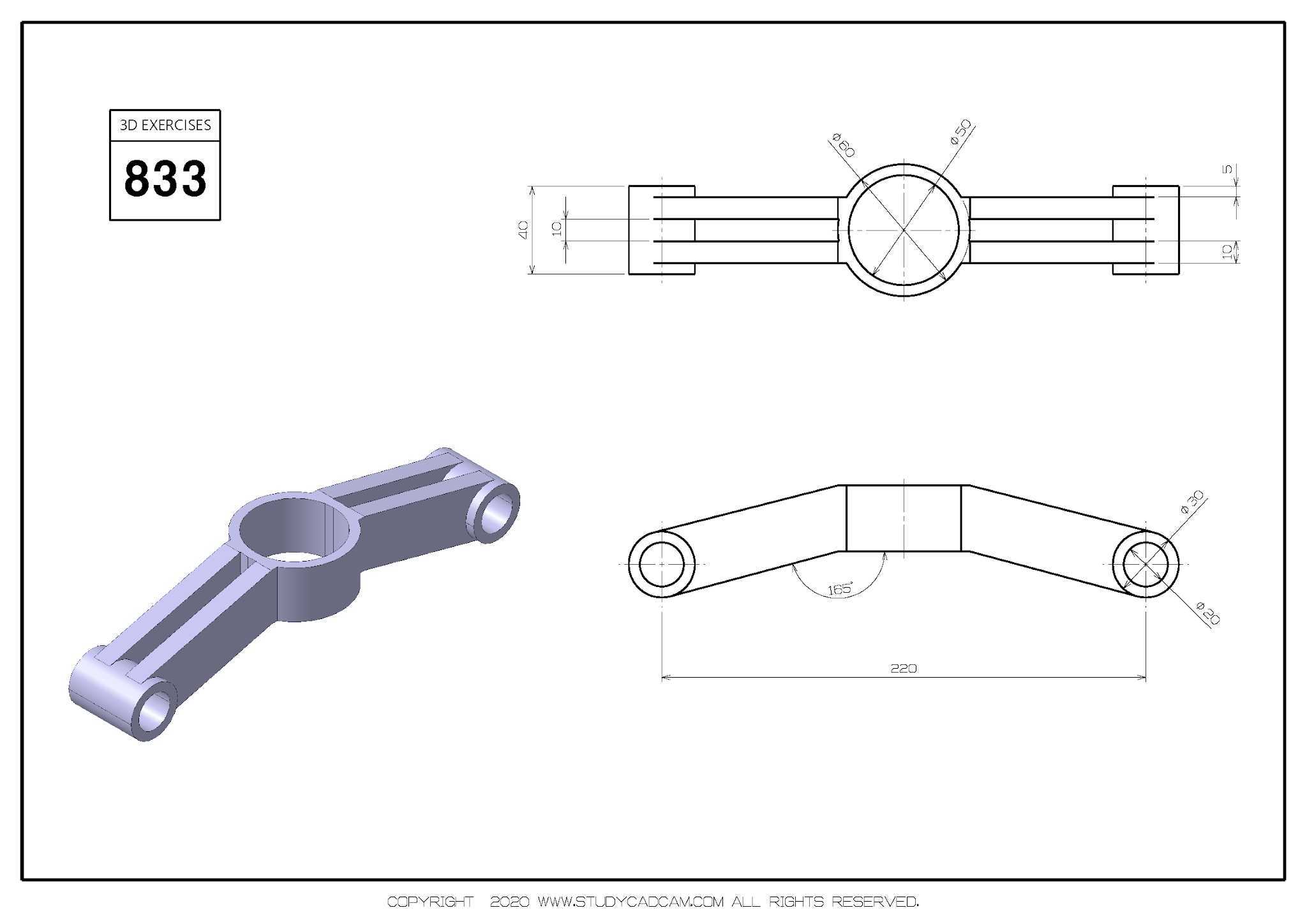

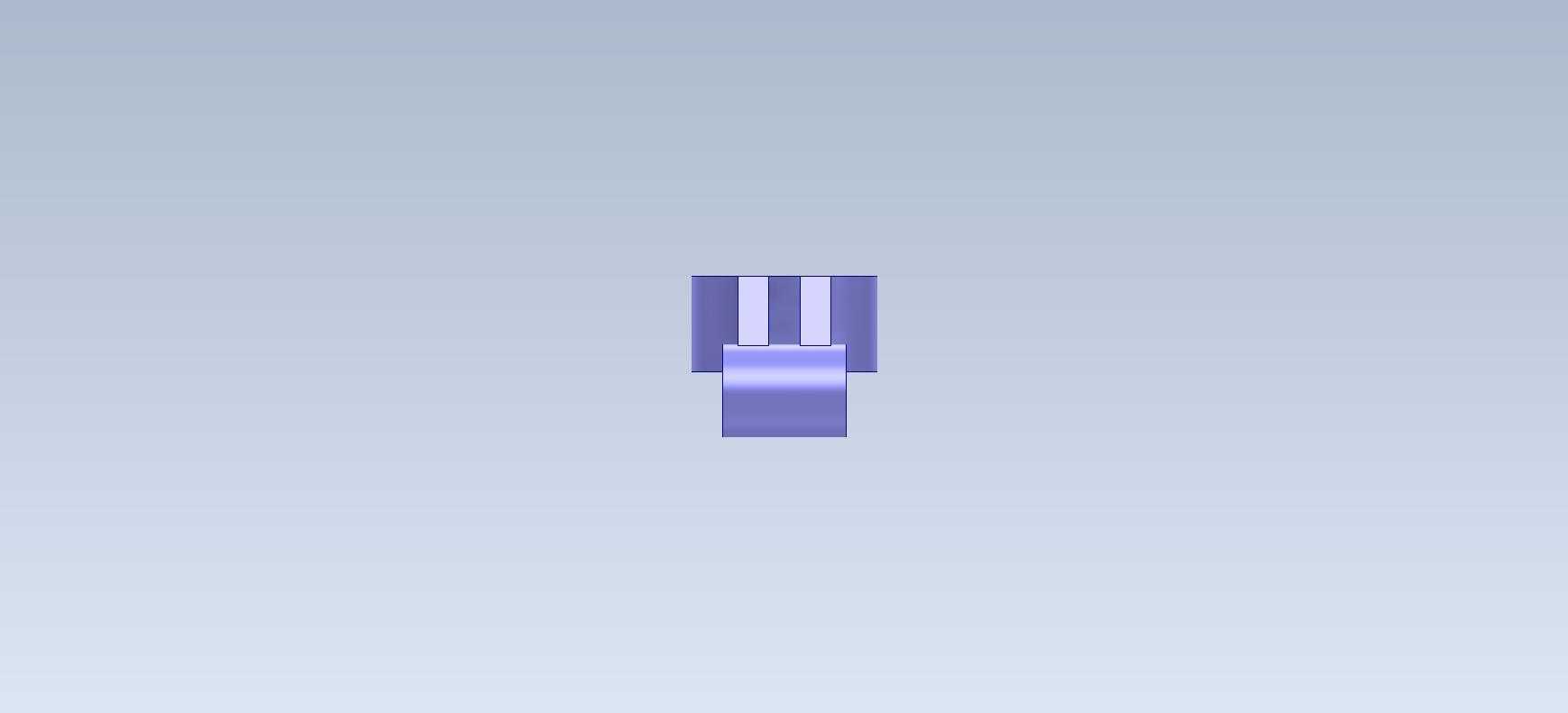

这类连杆结构常见于中小载荷的间歇传动机构、工装夹具的联动模块以及轻工自动化设备的动作执行端,核心作用是在两个固定铰接点之间传递往复摆动力,同时中间的环槽结构可作为行程限位、辅助定位或者附加联动件的安装位,区别于普通等径直连杆,其结构集成度更高,能减少机构中额外的定位零件数量,压缩整体装配空间。从结构设计逻辑来看,两端的铰接孔采用同轴度公差严格的通孔设计,孔壁预留了衬套压装余量,实际装配时可根据工况选择铜基衬套或者滚针轴承,降低铰接处的转动磨损,延长零件使用寿命;两端的圆柱端头做了圆角过渡处理,避免连杆摆动过程中与相邻安装件发生棱边剐蹭,同时减少应力集中风险,在交变载荷作用下降低端头断裂的概率。

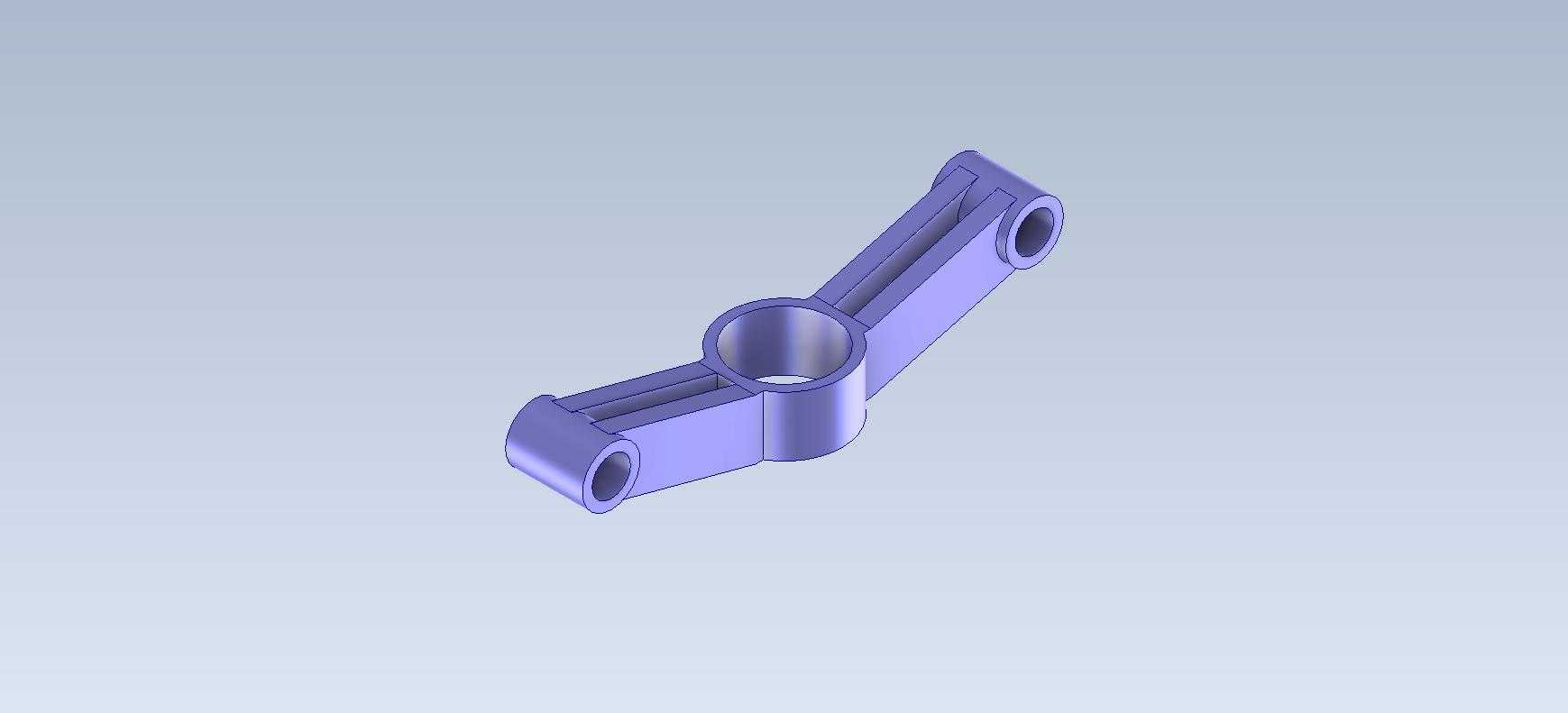

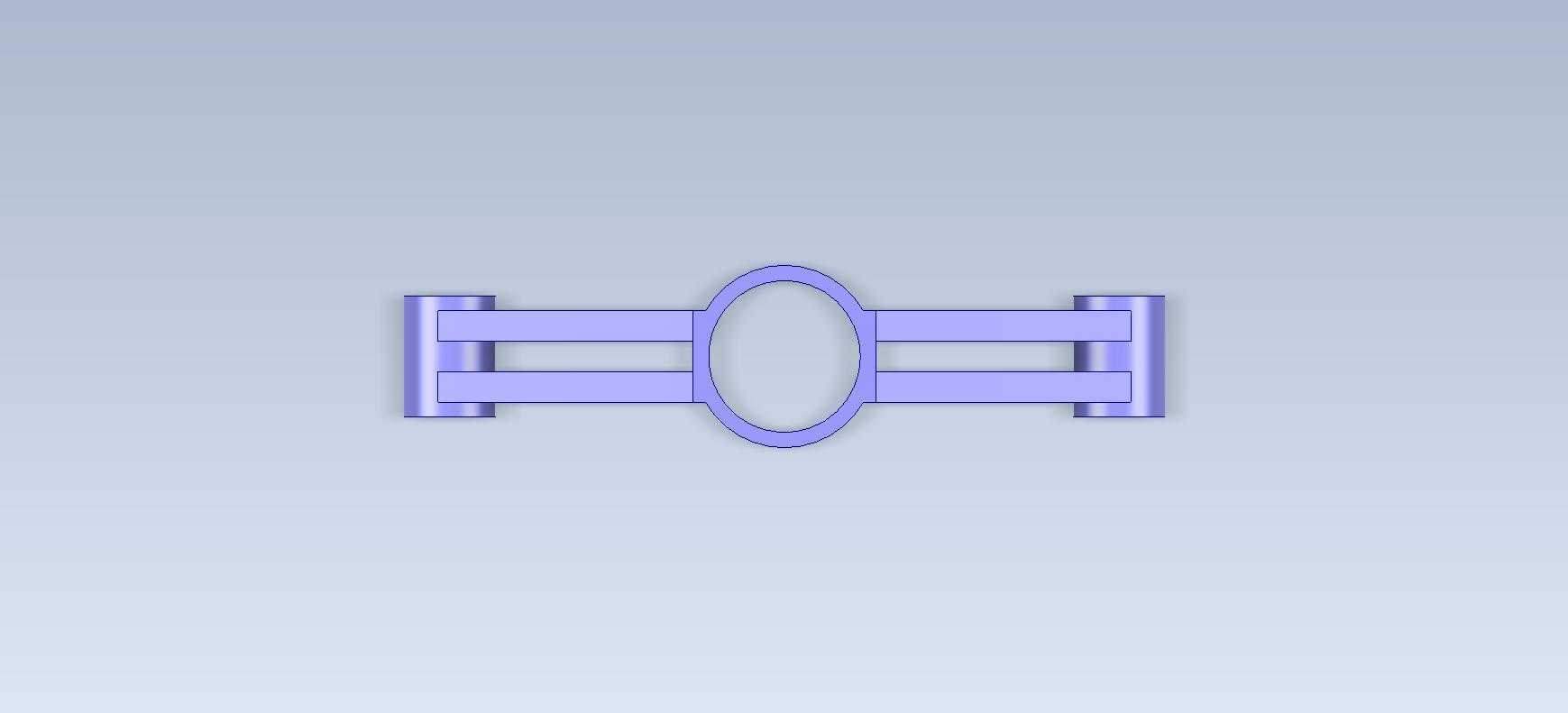

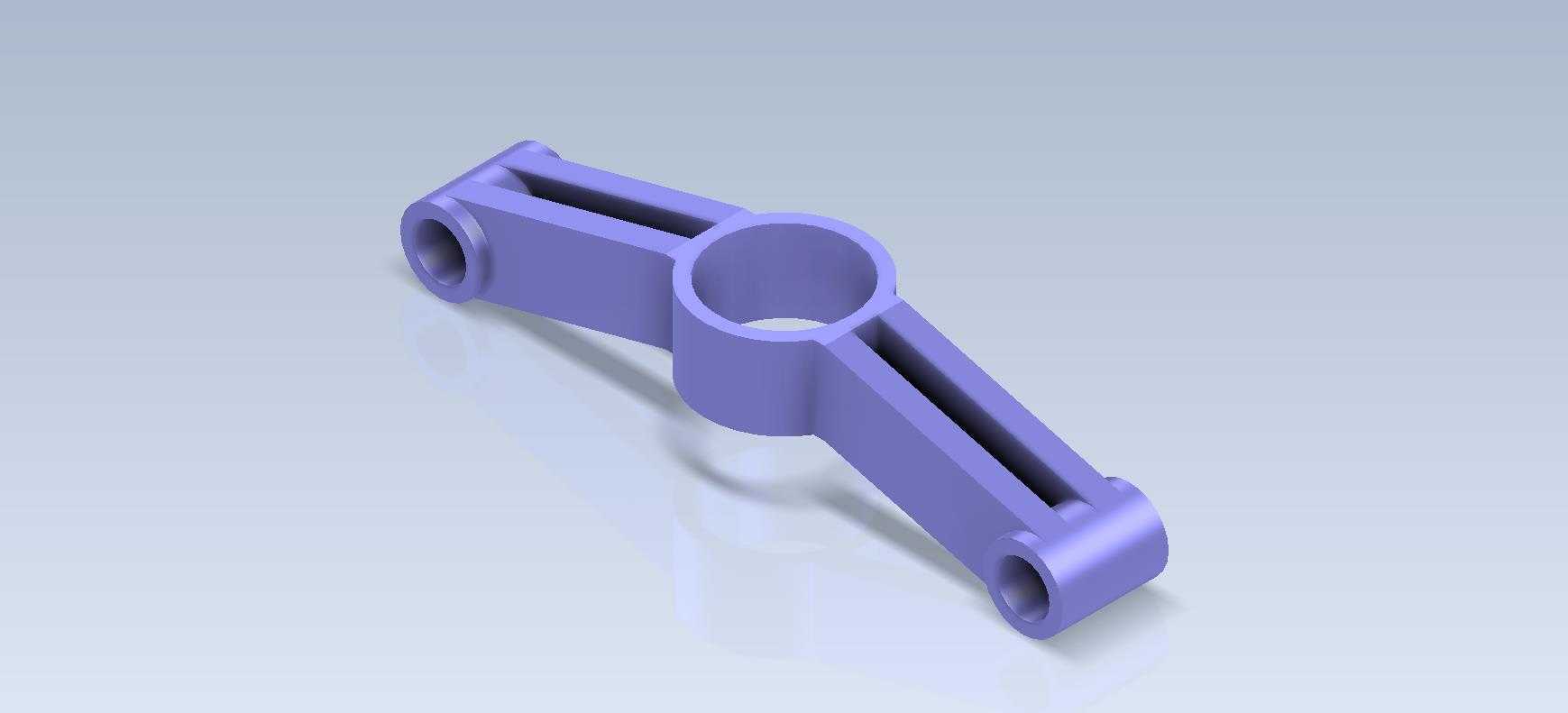

中间的环形凸台内径与两端铰接孔保持平行度公差要求,环槽的宽度尺寸经过匹配计算,刚好适配常用的卡簧、拨叉或者行程开关触发拨片的安装厚度,不需要额外在杆体上加工安装平面或者螺纹孔,简化了零件的加工工序,也避免了额外加工对杆体结构强度的削弱。杆体部分采用对称的双肋条结构,而非实心圆柱设计,在保证整体抗弯、抗扭强度满足载荷要求的前提下,有效降低了零件自身重量,减少传动过程中的惯性冲击,对于高速往复摆动的工况,这种轻量化设计能大幅降低驱动端的动力损耗,同时提升机构动作的响应速度。肋条之间的通槽并非单纯为了减重,槽体的两个侧壁可作为滑动导向面,在部分需要直线滑动辅助的机构中,可配合导轨滑块实现摆转加滑动的复合运动,拓展了零件的适用场景。
从安装边界来看,两端铰接孔的中心距是核心安装尺寸,设计时严格匹配机构的行程要求,孔的内径尺寸适配常用的标准铰接销轴,装配时不需要额外定制销轴即可完成安装;中间环形凸台的外径尺寸小于两端端头的最大回转半径,保证连杆在最大摆角范围内,中间凸台不会与周边的机架、驱动件发生运动干涉;杆体的整体厚度控制在合理范围内,相邻平行安装的连杆之间仅需预留极小的间隙即可避免运动碰擦,适合多组连杆并排布置的紧凑机构。
实际应用中,这类连杆可用于包装设备的送料摆臂、工装夹具的同步夹紧传动结构、小型自动化设备的闸门启闭传动端,在承受额定范围内的拉压载荷时,双肋结构的抗变形能力优于同重量的实心方杆或圆杆,中间环槽安装的触发件可实时反馈连杆的摆动位置,配合控制系统实现动作节拍的精准控制。建模过程中需要重点关注两端铰接孔的同轴度、中间环槽与孔轴线的平行度,以及肋条与端头连接处的圆角过渡,这些细节直接影响零件后续加工的合格率以及实际装配后的运动顺畅度,若圆角过渡不足,在热处理或者长期交变载荷作用下,连接处很容易出现应力集中导致的裂纹,最终造成零件断裂失效。
