L型带槽钩接式五金连接固定件

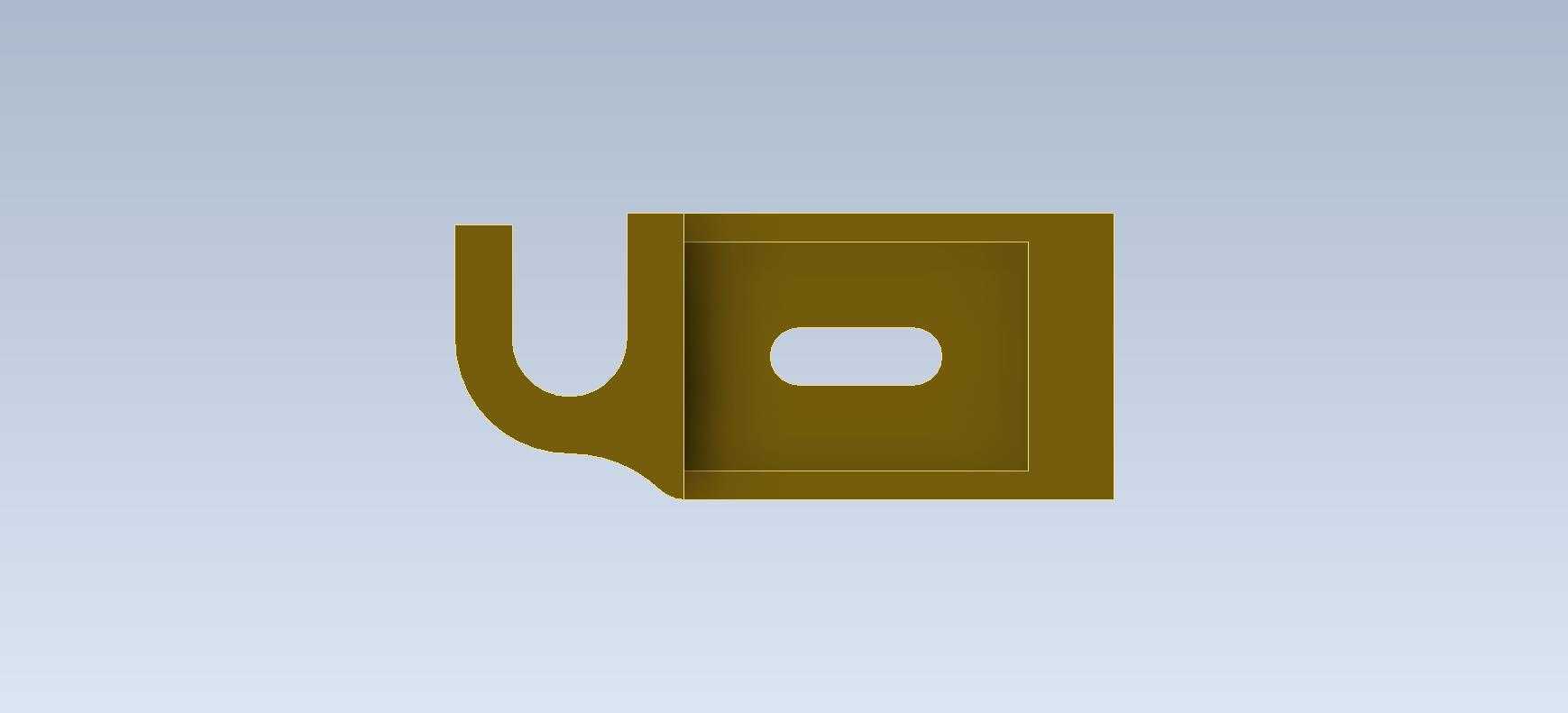

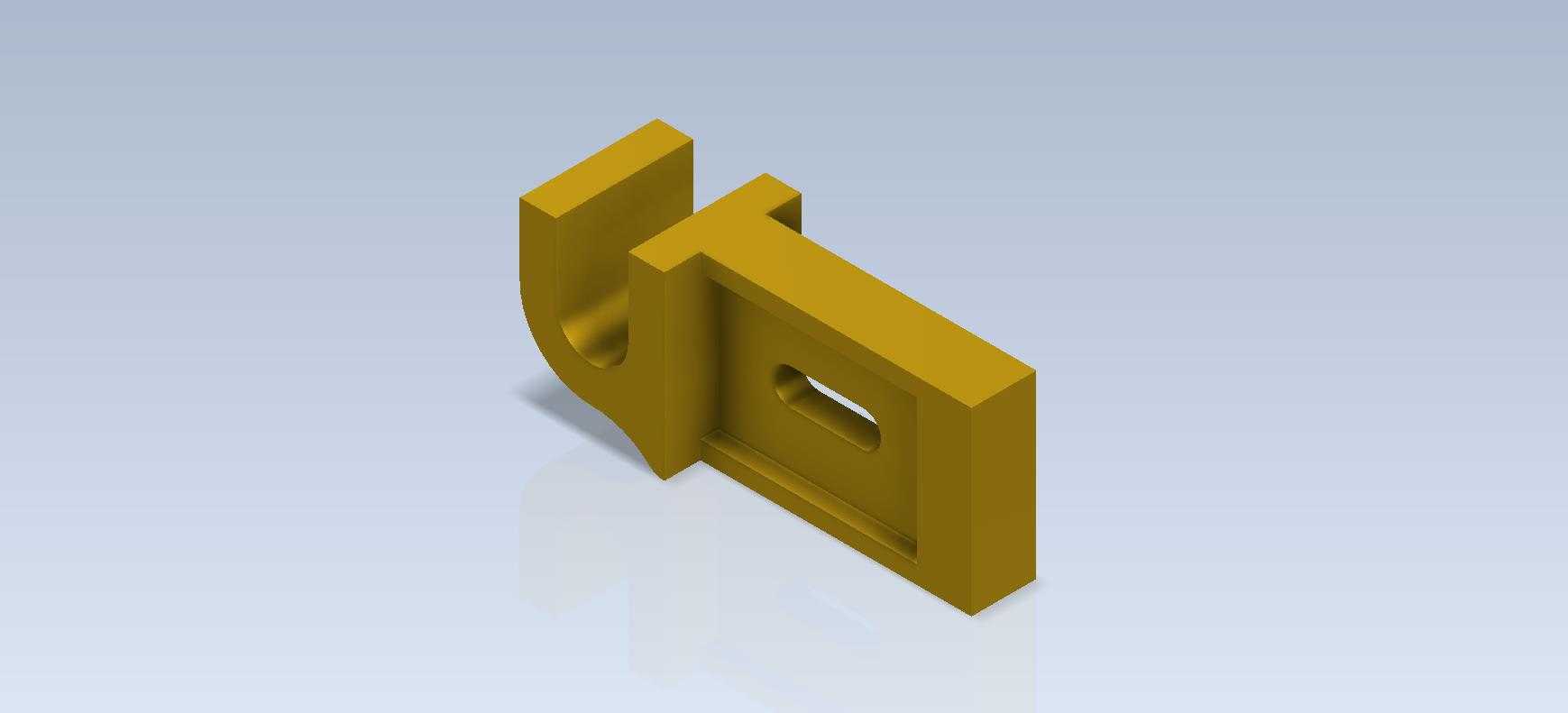

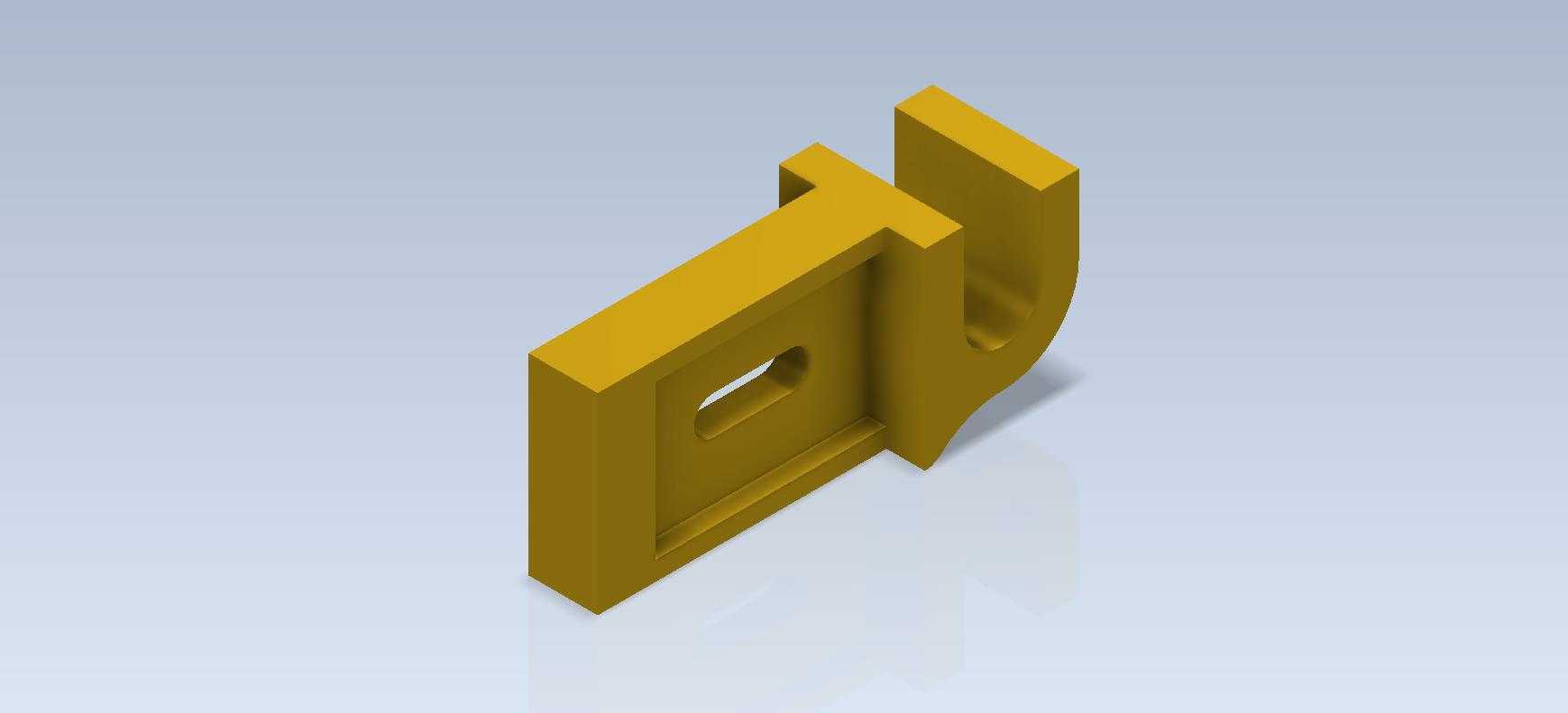

　　这类带钩结构的L型固定连接件，在轻工装配、小型输送线侧边辅件安装、电控柜内部走线支架固定场景中十分常见，区别于常规平板式角码，它自带的钩状卡接结构可以省去单侧拧紧紧固件的步骤，在设备维护、工位工装快速调整的场景下，能大幅降低拆装耗时。从结构功能上看，零件主体为直角弯折的块状结构，竖直段外侧设置的弧形弯钩，主要用于卡入对应型材的预设卡槽内，实现预定位，避免安装过程中零件移位，水平段上开设的长圆形安装槽，是为了适配安装孔位的加工误差，允许装配时沿槽长方向微调位置，抵消型材拼接、钣金焊接带来的累计公差，这也是现场装配中最实用的设计细节，很多新手建模时容易直接开圆孔，实际装配时往往会出现孔位对不齐的问题。

　　设计思路上，整个零件没有多余的曲面造型，所有棱边都做了小尺寸倒角处理，一方面是避免锐边划伤装配人员，另一方面是减少粉末冶金或者注塑加工时的应力集中，防止零件在受侧向拉力时出现拐角开裂的情况。弯钩部分的圆弧半径是经过匹配计算的，刚好适配常用的20/30系列铝型材侧边卡槽尺寸，卡入后不会出现松旷晃动感，同时不需要额外的弹性卡簧，靠零件自身的结构强度就能实现卡接限位。

　　从安装边界来看，零件整体厚度控制在8mm，竖直段高度为32mm，水平段长度为45mm，弯钩突出竖直面的尺寸为6mm，长圆形安装槽的槽宽为6.5mm，适配M6规格的内六角螺栓，安装时只需要先将弯钩卡入对应卡槽，调整好水平位置后，从安装槽处穿入螺栓拧紧即可，不需要双侧扶持定位，单人就能完成装配作业。在实际使用场景中，这类零件常被用来固定小型传感器支架、走线线槽、设备侧边的防护挡板，相比传统的双侧螺栓固定角码，它的单侧卡接结构在狭窄的设备内部空间里优势更明显，比如在电控柜内侧安装走线槽时，柜内空间有限，手无法伸到型材背面拧螺母，这种钩接式结构就可以直接卡在型材的卡槽上，只需要在正面拧紧紧固件就能完成固定。

　　零件的受力设计也经过考量，直角拐角处做了加厚处理，能承受不低于150N的垂直拉力，满足常规辅件安装的承重需求，不会因为长期受载出现拐角断裂的情况。建模过程中需要注意弯钩与主体连接位置的圆角过渡，不能直接做直角连接，否则在受冲击载荷时，应力会集中在连接根部，容易出现断裂失效；长圆形安装槽的两端半圆中心距要控制在15mm，保证有足够的微调余量，同时槽的边缘要做0.5mm的倒角，避免螺栓穿入时被锐边刮伤螺纹。另外，零件的安装基准面都做了平面度要求，贴合型材的两个面平面度公差控制在0.1mm以内，保证安装后不会出现歪斜，影响后续辅件的装配精度。在批量加工时，这种结构既可以采用铝合金压铸成型，也可以用钢件铣削加工，根据使用场景的承重需求选择材质，压铸铝材质的零件重量轻，适合对重量有要求的移动设备上使用，钢件的强度更高，适合固定较重的工装辅件。
