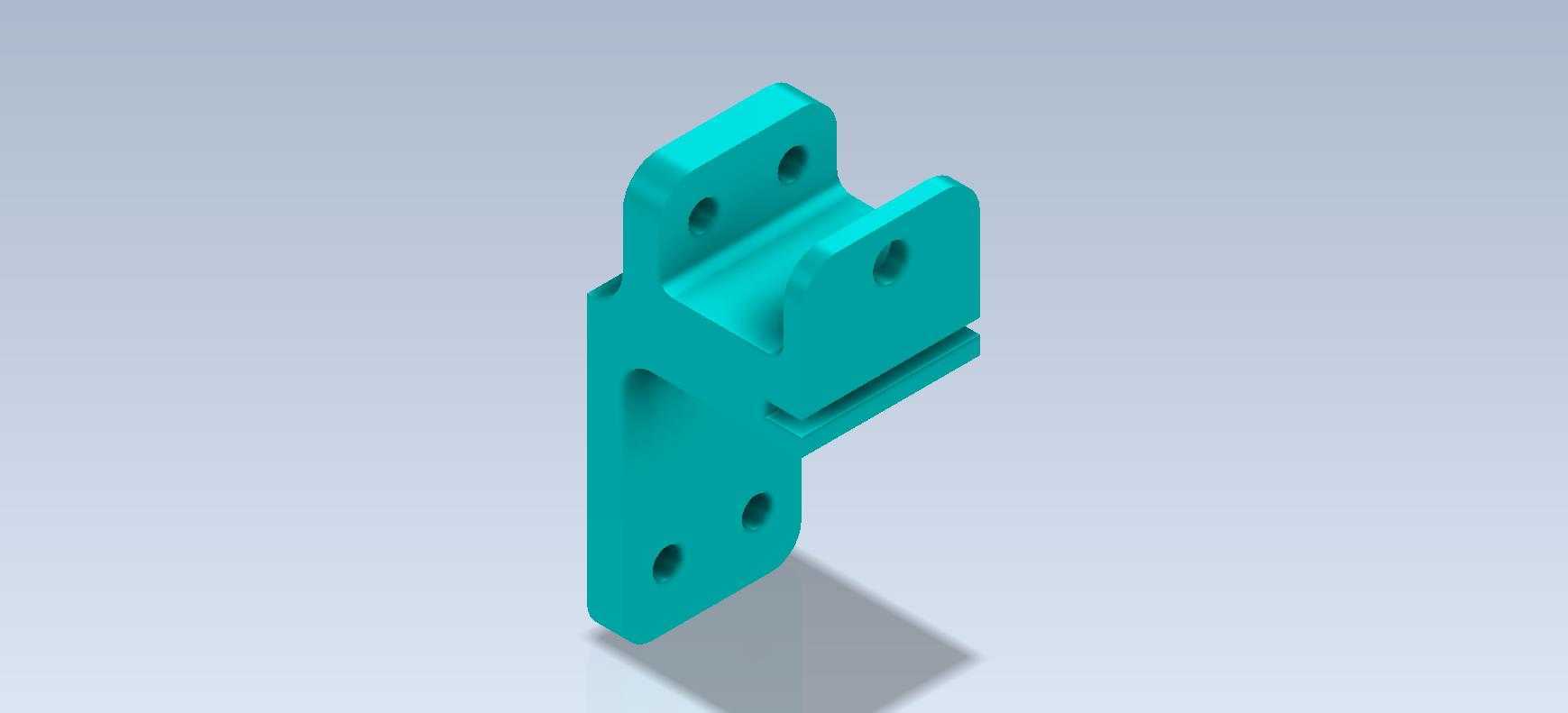

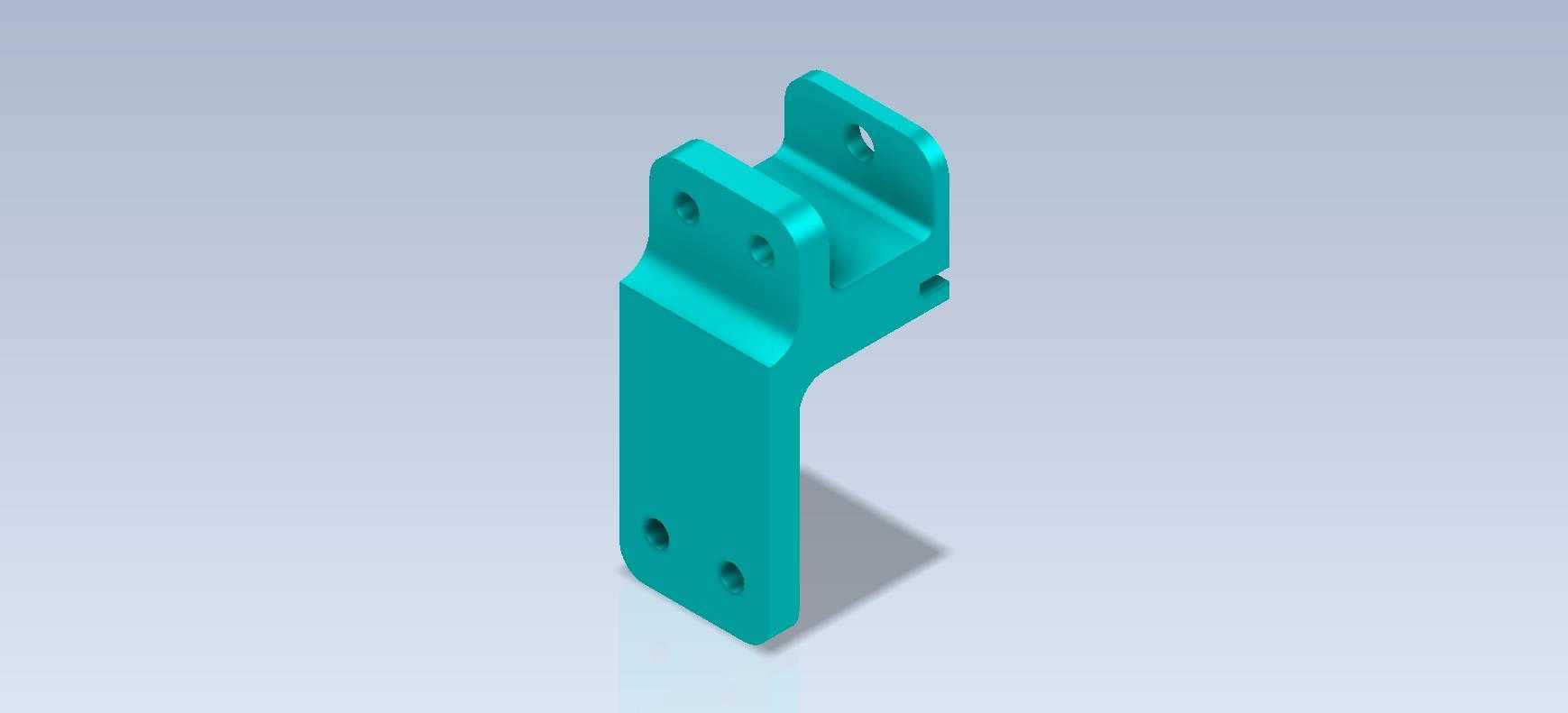

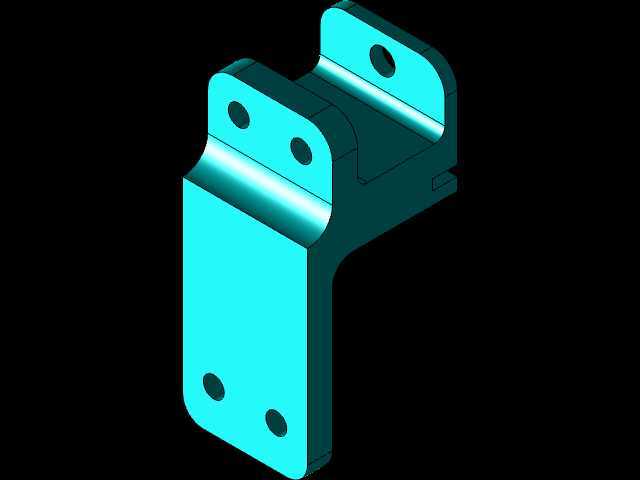

立式L型多孔安装连接固定支架结构

这款立式L型多孔安装连接固定支架，在工业装配场景中常作为跨部件衔接的核心承载件使用，常见于小型自动化生产线的工位辅件安装、非标设备的传感器支架固定、小型动力组件的侧向挂载等场景，能够在垂直与水平两个安装面之间实现刚性连接，避免不同安装基准的部件出现装配错位。从实际使用角度看，这类支架的核心作用是分散挂载部件的载荷，通过多组安装孔位的配合，抵消设备运行过程中产生的径向与轴向振动，防止挂载部件出现松动偏移，相比单平面固定的支架，L型的弯折结构能够提供两个垂直方向的安装基准，既可以贴装在设备的立式型材框架上，也能在水平台面上实现侧向支撑，适配多种不同的安装空间约束。

设计过程中首先要明确安装边界条件，支架的竖直段长度需要匹配挂载部件的安装高度，避免与周边其他运动部件产生干涉，水平伸出段的长度则要根据挂载部件的重心位置确定，保证重心落在支架的安装支撑面范围内，减少长期受力产生的形变。整体采用等厚板材弯折成型的结构思路，省去了多余的拼接焊缝，一体成型的结构能够提升整体的结构刚性，所有安装孔位均采用通孔设计，方便螺栓穿装固定，孔位的排布遵循对称原则，竖直段上的两排孔位分别对应设备框架上的标准型材安装槽间距，水平伸出段的孔位则匹配常规小型工业配件的通用安装孔距，不需要额外加工转接板就能直接完成装配。

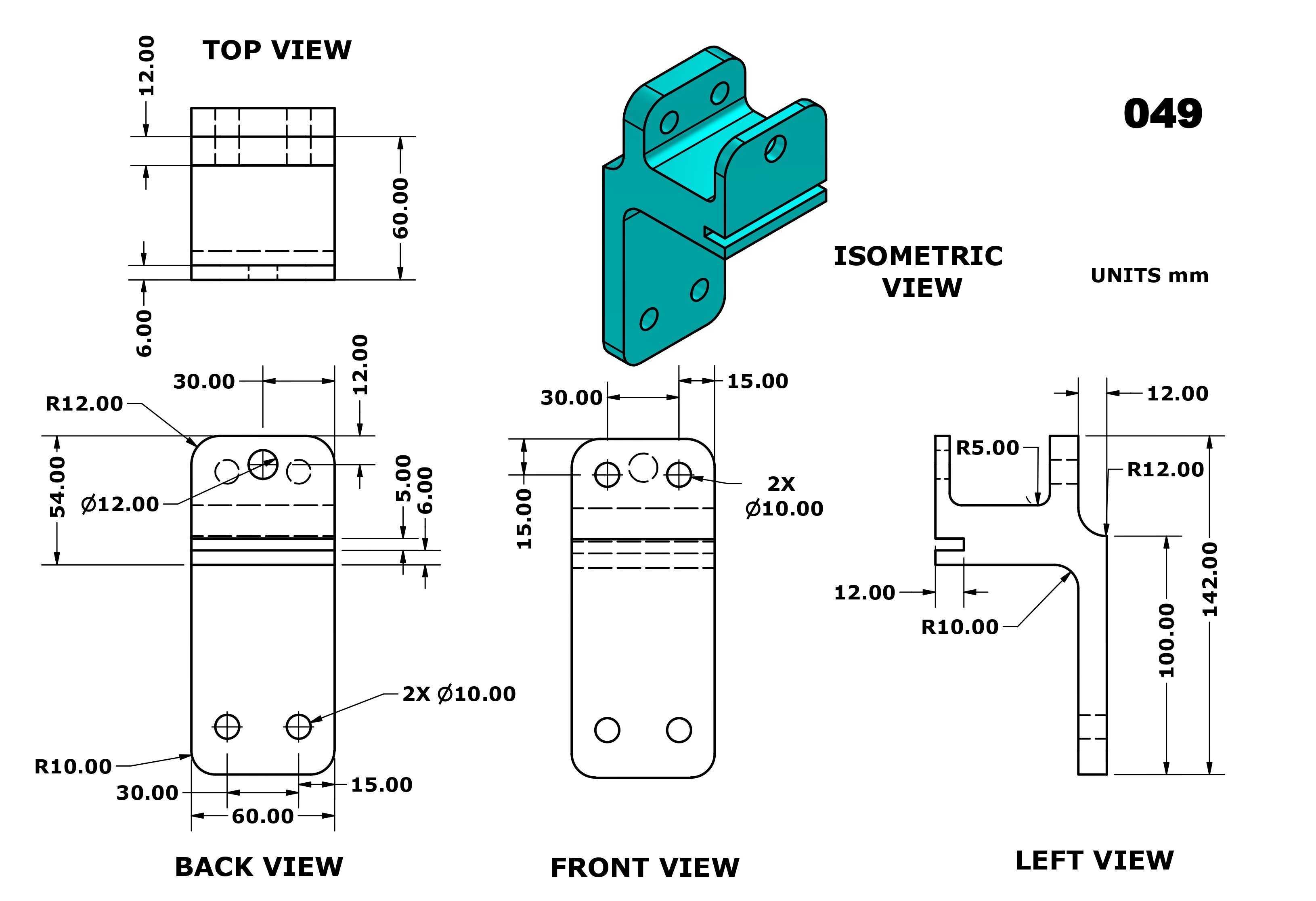

从外形尺寸来看，支架的整体厚度根据常规承载需求选定，能够满足5kg以内挂载部件的长期承载要求，竖直段的宽度适配40系列工业铝型材的安装面宽度，安装时不需要额外加装垫片就能完全贴合型材表面，弯折处采用圆角过渡，避免应力集中导致的弯折处开裂，所有孔位的边缘都做了倒角处理，去除加工毛刺，防止螺栓穿装时出现卡滞，也能避免安装过程中划伤操作人员。安装时需要注意，竖直段与设备框架贴合的面要保证平面度公差在0.1mm以内，避免安装后支架出现倾斜，导致挂载部件的基准偏移，水平伸出段的安装面与竖直段的垂直度公差控制在0.05mm范围内，保证挂载的部件能够保持水平或垂直的安装姿态。

在实际选型应用中，这类支架可以根据具体的使用场景调整板材厚度，如果挂载的部件重量更大，可以适当增加板材厚度，同时加大安装孔的直径，适配更高强度的固定螺栓，孔位的排布也可以根据实际安装需求做微调，但需要保证孔边距不小于螺栓直径的1.5倍，避免安装时孔位处出现开裂。支架的表面可以根据使用环境做不同的表面处理，在常规车间环境下做喷塑处理就能满足防锈需求，在有腐蚀介质的环境下则可以采用镀锌或者不锈钢材质加工，提升环境适配性。这类支架的建模过程重点在于弯折特征的参数化控制，所有孔位的位置都可以通过参数驱动调整，方便后续根据不同的安装需求快速修改模型，不需要重新绘制草图，能够提升设计迭代的效率，建模时需要注意弯折处的内R角与板材厚度匹配，保证加工时能够一次弯折成型，不需要后续的校形工序。
