带加强筋铰接式连接固定支座结构

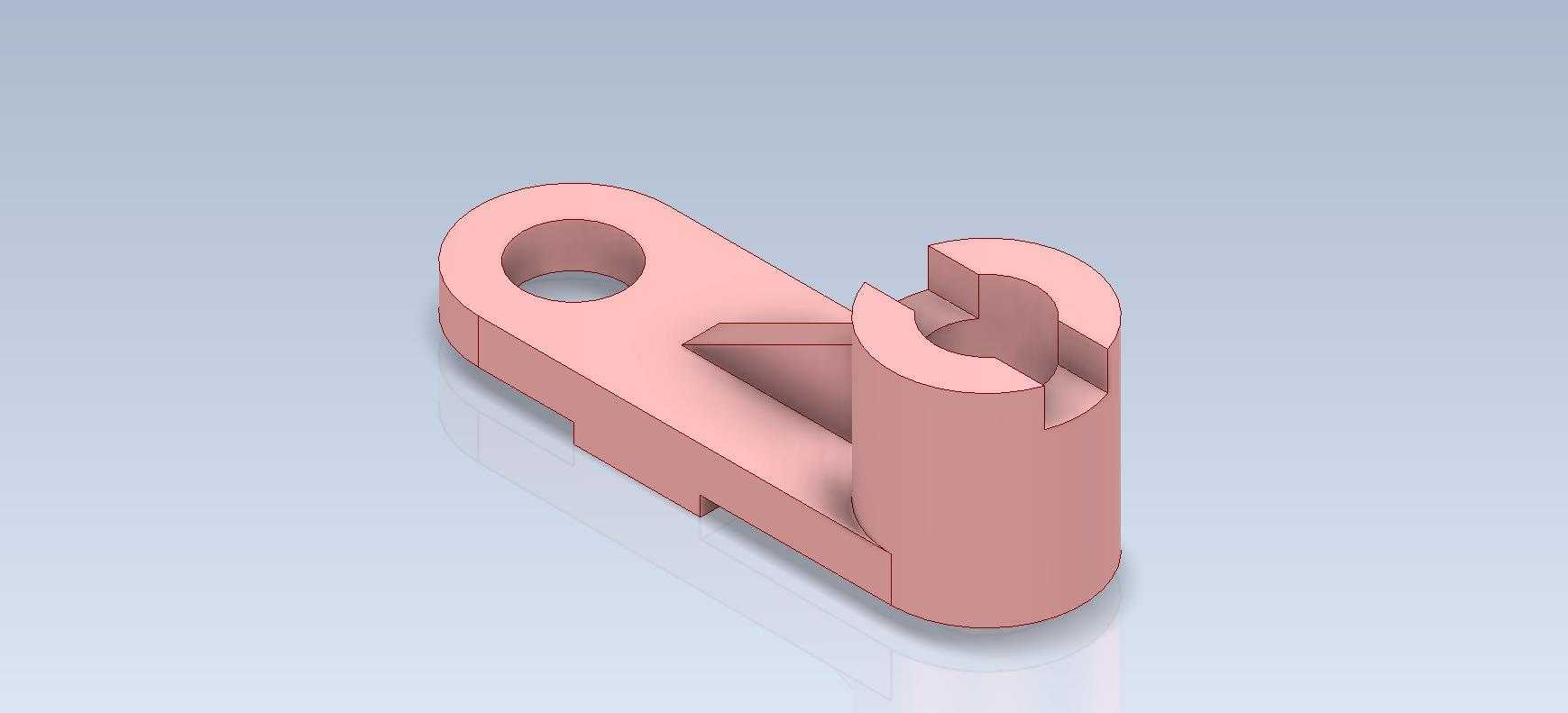

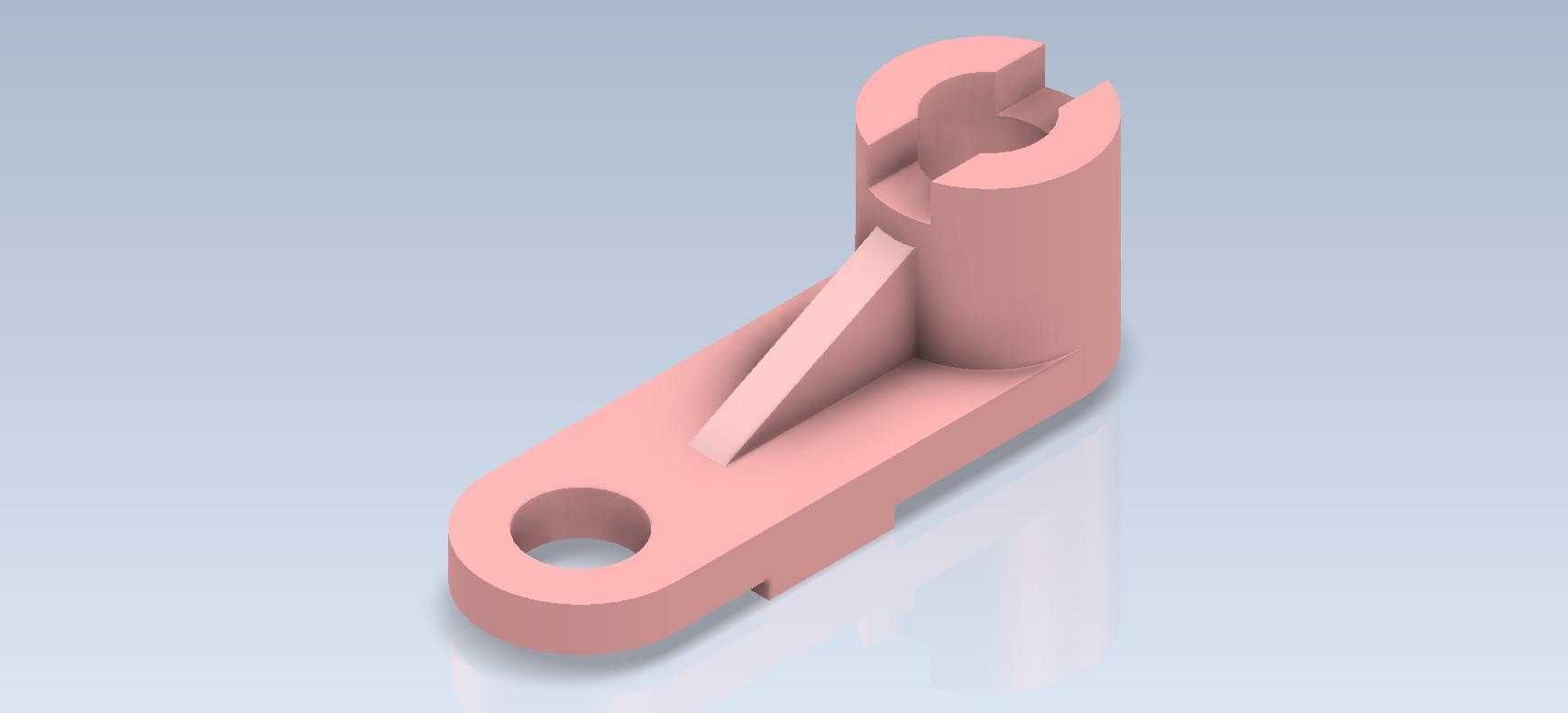

这类带加强筋的铰接式连接支座，在轻工自动化输送线、小型工装夹具的摆臂联动结构里十分常见，日常做设备改型时经常会碰到类似的结构需求。从实际使用场景来看，这类零件主要承担两个方向的载荷传递：底部平板通过螺栓锁紧在安装基准面上，承担整个组件的固定支撑作用，上部的开叉筒状结构则用来穿装铰接销轴，连接摆杆、连杆这类做往复摆动的运动部件，实现两个构件之间的转动副连接，同时把摆臂传递过来的径向载荷、小幅冲击载荷通过加强筋分散到底部安装板上，避免应力集中导致的结构断裂。

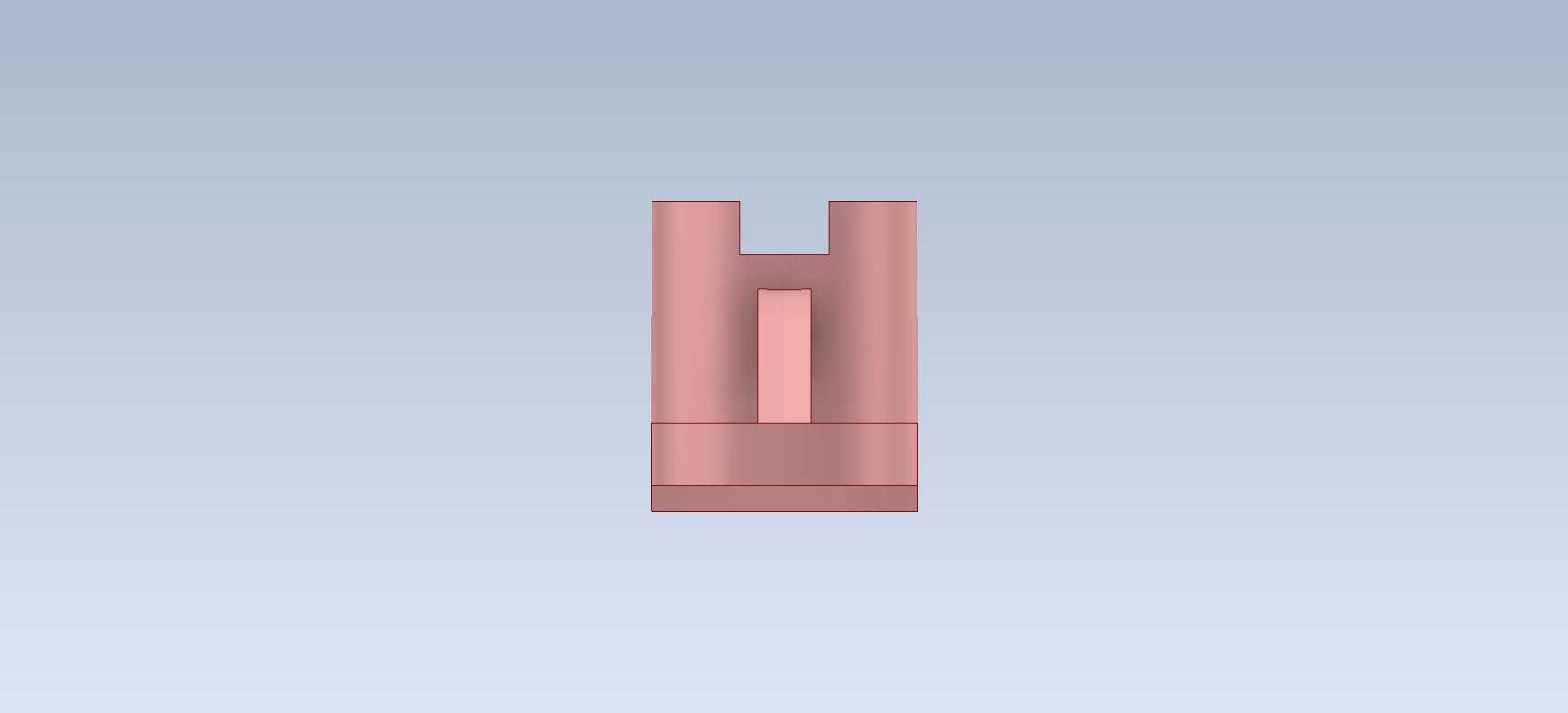

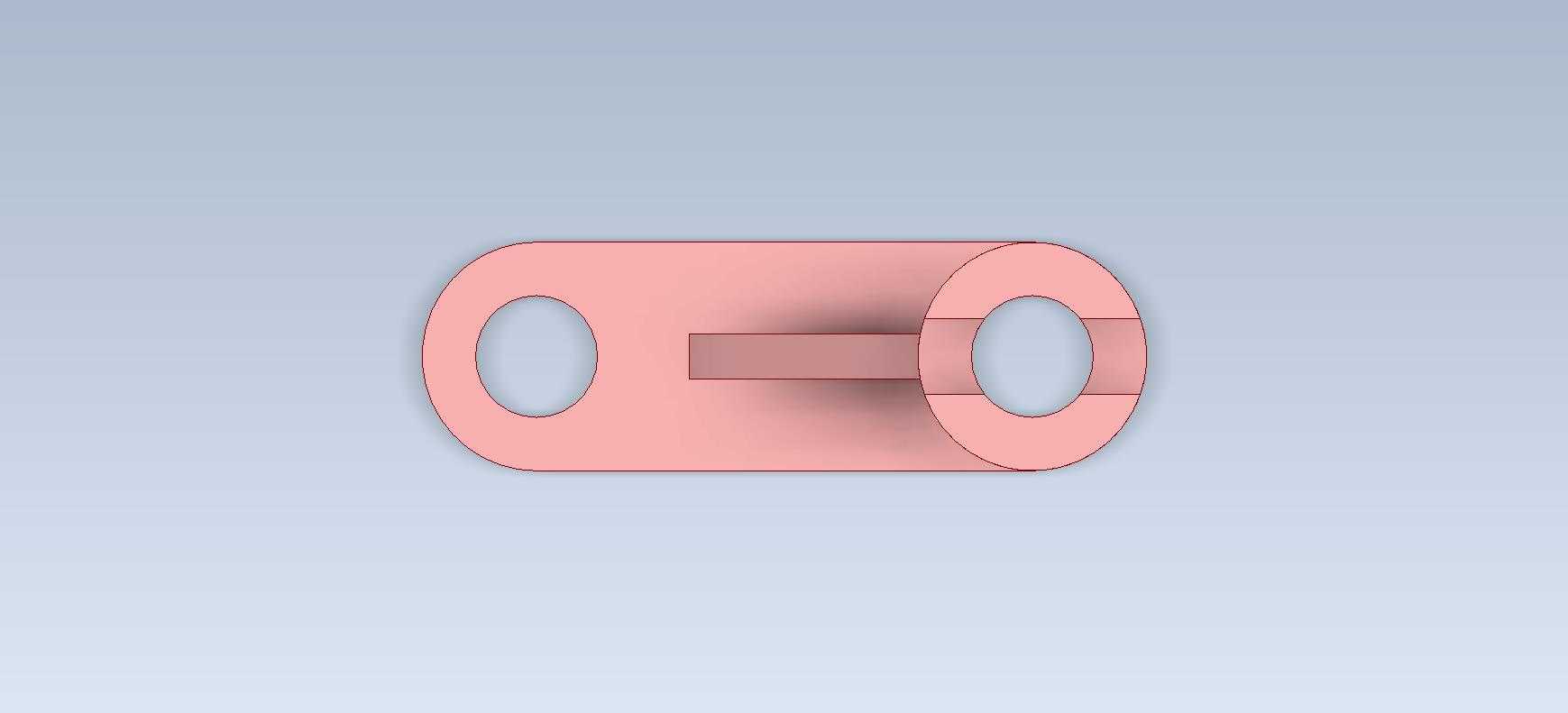

从结构设计的逻辑来看，底部安装板做了长圆形的安装孔设计，不是常规的圆孔，这是考虑到现场安装时的位置公差补偿，装配时可以沿着孔的长轴方向微调支座的固定位置，抵消机架焊接、机加工带来的位置误差，降低装配时的修配工作量。上部的筒状铰接端做了对称的开口槽，这个结构不是为了减重，实际是用来安装轴用挡圈或者限位卡簧，限制穿装在筒内的销轴轴向窜动，避免设备运行过程中销轴脱出导致联动结构失效；筒体内壁的直径公差一般选H7级，和销轴采用间隙配合，保证转动顺畅的同时不会有过大的旷量，减少运行过程中的异响和磨损。

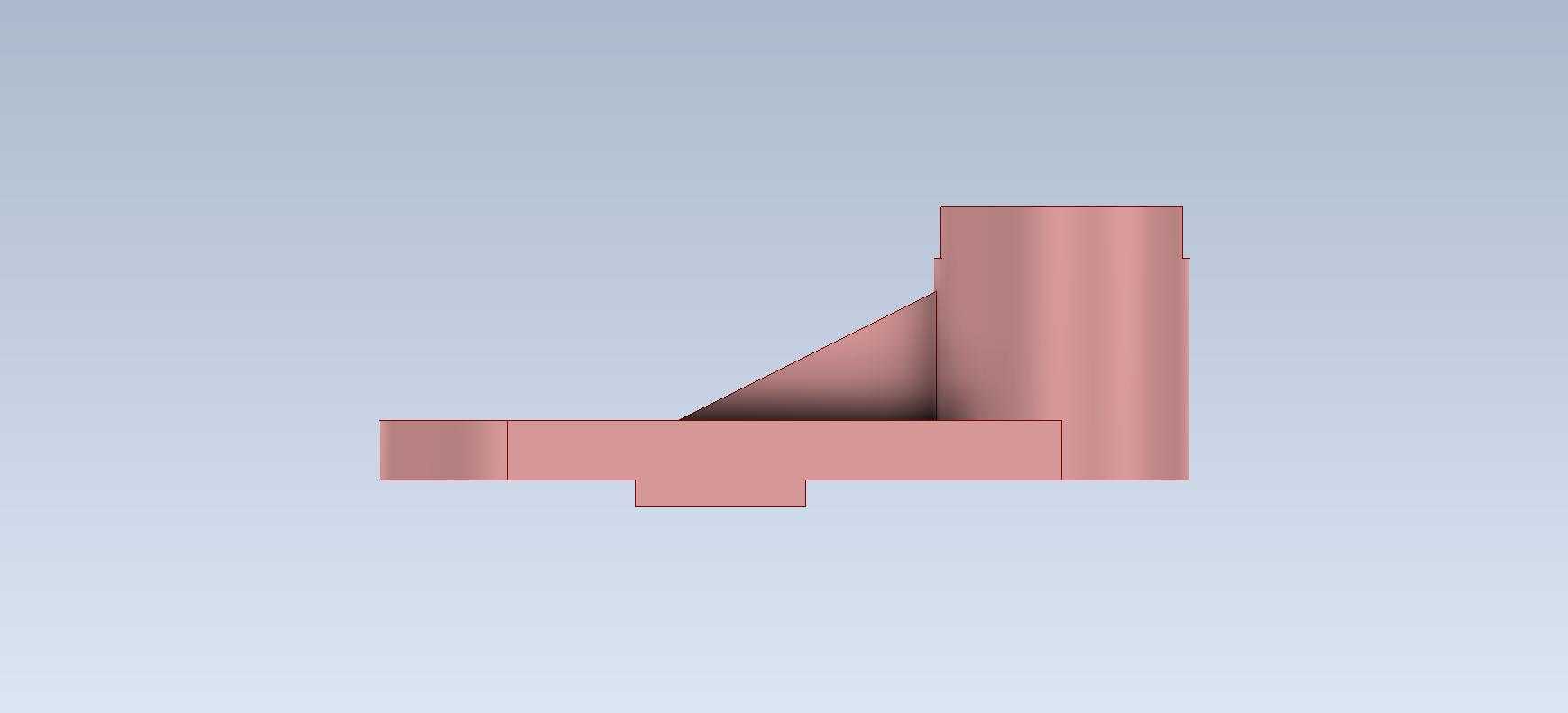

连接竖直筒身和底部安装板的三角形加强筋，是整个结构的应力分散核心，很多新手做这类结构时容易忽略加强筋的尺寸匹配，要么筋板太薄起不到支撑作用，要么筋板过厚导致注塑或者机加工时出现缩孔、应力集中。实际设计时，筋板的厚度一般取安装板厚度的0.7-0.8倍，筋板和筒身、底板的连接处都做了R2-R3的圆角过渡，避免直角处的应力集中，尤其是在承受频繁往复冲击载荷的工况下，圆角过渡能大幅提升零件的疲劳寿命，避免长期运行后在转角处出现裂纹。

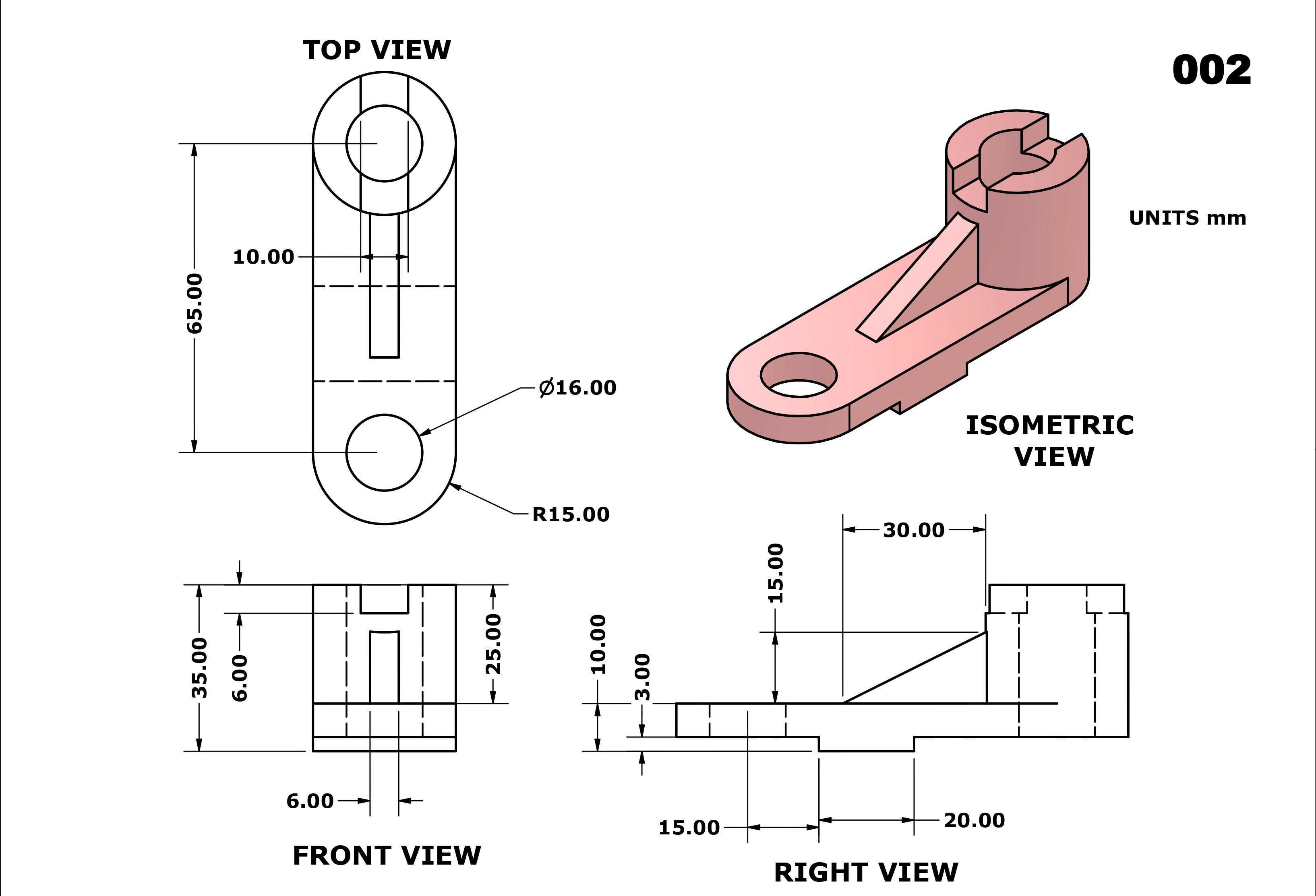

从安装边界尺寸来看，这类小型铰接支座的总高度一般控制在60-80mm区间，底部安装板的长度在90-100mm，宽度在30-35mm，安装孔的中心距按照常用的M6、M8螺栓标准设计，适配常规的工业铝型材、钢板机架的安装孔距；上部铰接筒的内径一般在12-16mm区间，适配同直径的标准圆柱销轴，筒身的外径比内径大8-10mm，保证足够的壁厚承受径向载荷，开口槽的宽度在2-3mm，刚好适配标准轴用挡圈的安装尺寸。

实际建模过程中，这类结构要特别注意几个工艺细节：如果是采用注塑工艺生产，所有的拔模斜度要控制在1-1.5度，加强筋的拔模方向要和开模方向保持一致，避免出现倒扣结构增加模具成本；如果是采用铝合金机加工生产，要注意筒体内壁的加工退刀槽设计，保证内孔可以一次镗削完成，减少二次装夹的误差。另外，底部安装板的下表面要做平面度要求，一般控制在0.05mm以内，保证安装时和基准面完全贴合，避免锁紧螺栓后零件出现倾斜，导致铰接销轴的同轴度偏差，加剧转动副的磨损。

在设备实际运行过程中，这类支座的失效形式大多集中在两个位置：一是加强筋和筒身的连接处，长期受交变载荷出现疲劳断裂，这就要求设计时除了圆角过渡，还要根据实际载荷大小核算筋板的抗弯截面模量，不要凭经验盲目减薄；二是铰接筒的内壁磨损，这就要求在选材时根据工况匹配，低速轻载场景可以用POM、尼龙这类工程塑料直接注塑，重载场景则需要用45号钢或者铝合金加工，内壁加装铜套或者自润滑轴承，提升耐磨性能。很多做小型自动化设备的工程师在选型这类零件时，往往会忽略安装面的平面度要求，直接把零件锁在焊接后的未加工机架面上，导致支座倾斜，运行时摆臂出现卡滞、异响，其实只要在设计时明确安装基准面的平面度要求，或者在支座和机架之间加装调整垫片，就能解决大部分这类现场问题。
