带侧耳圆柱座双槽基座练习结构件

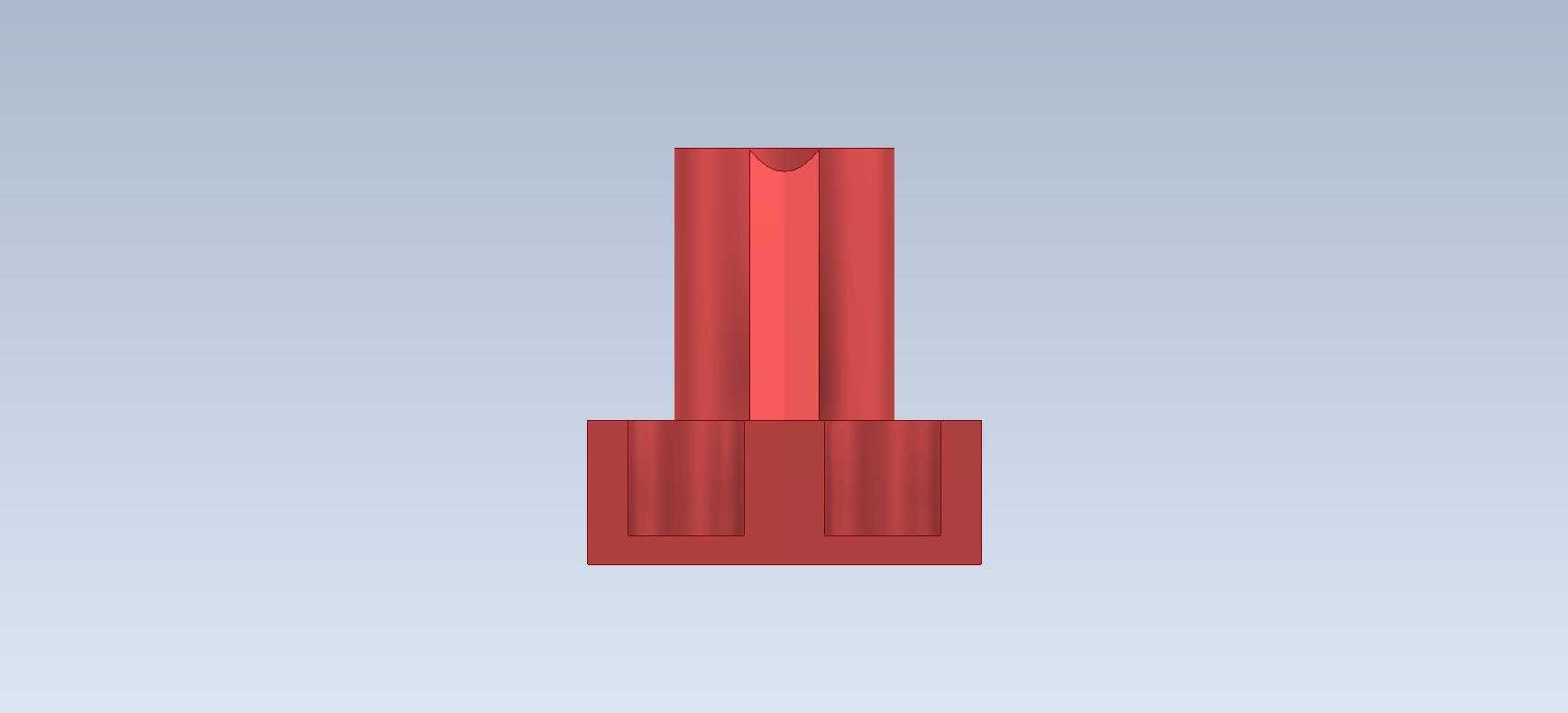

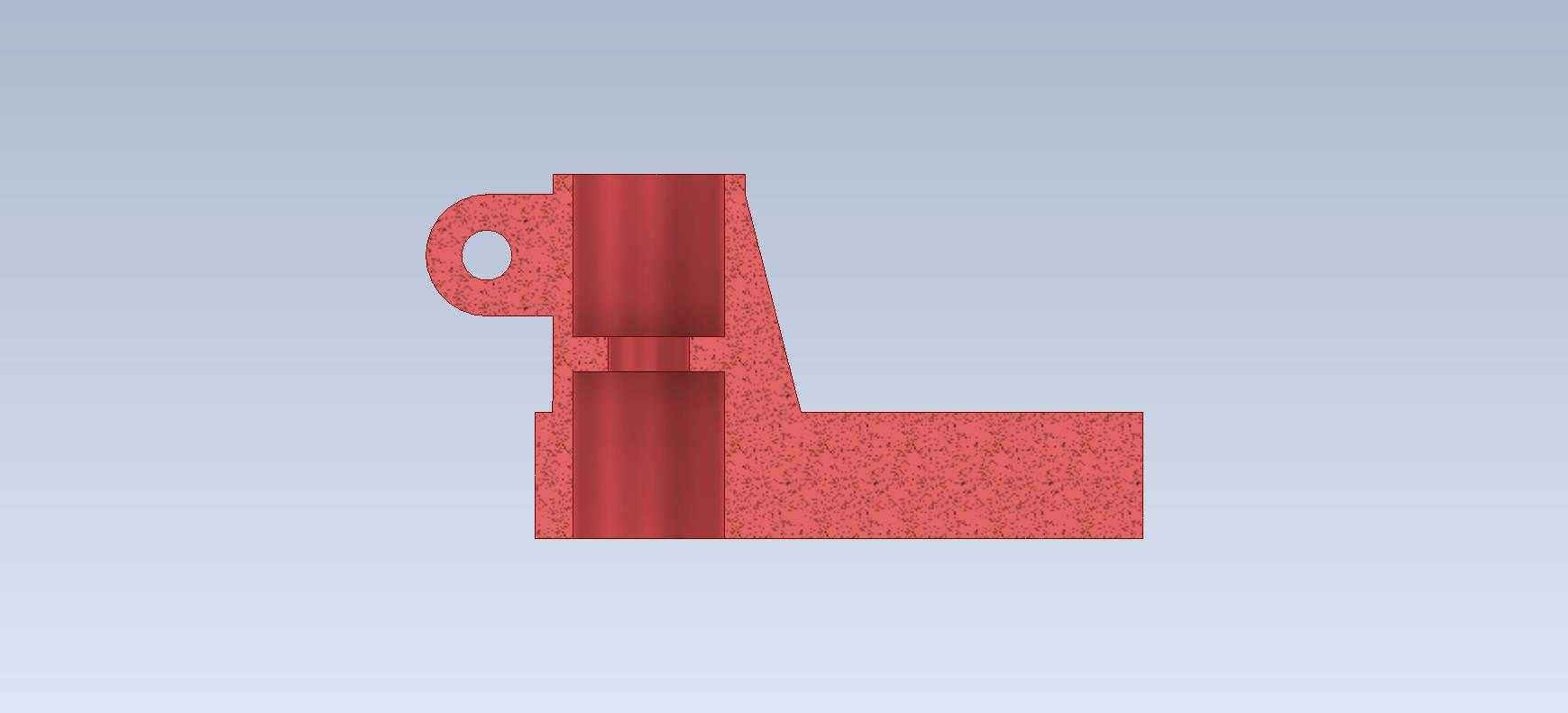

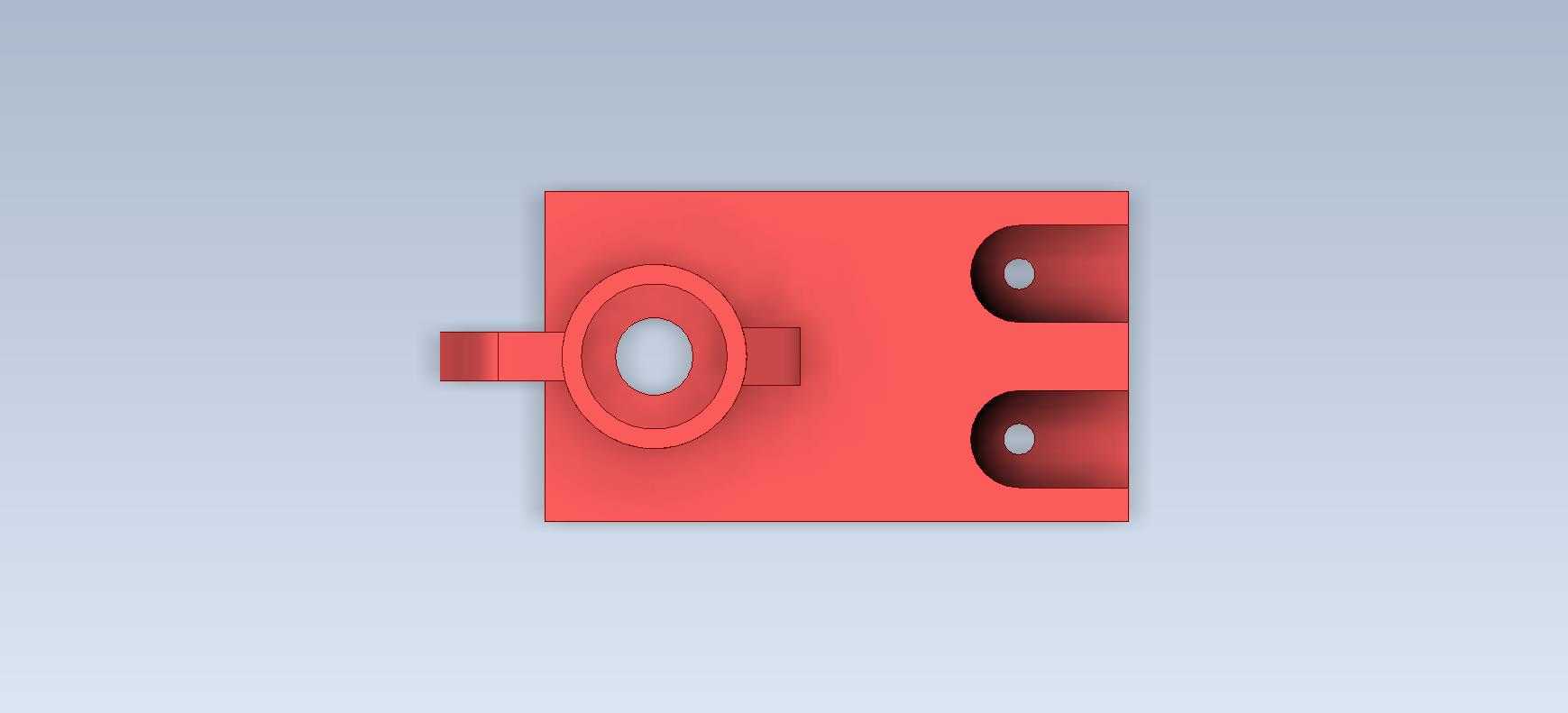

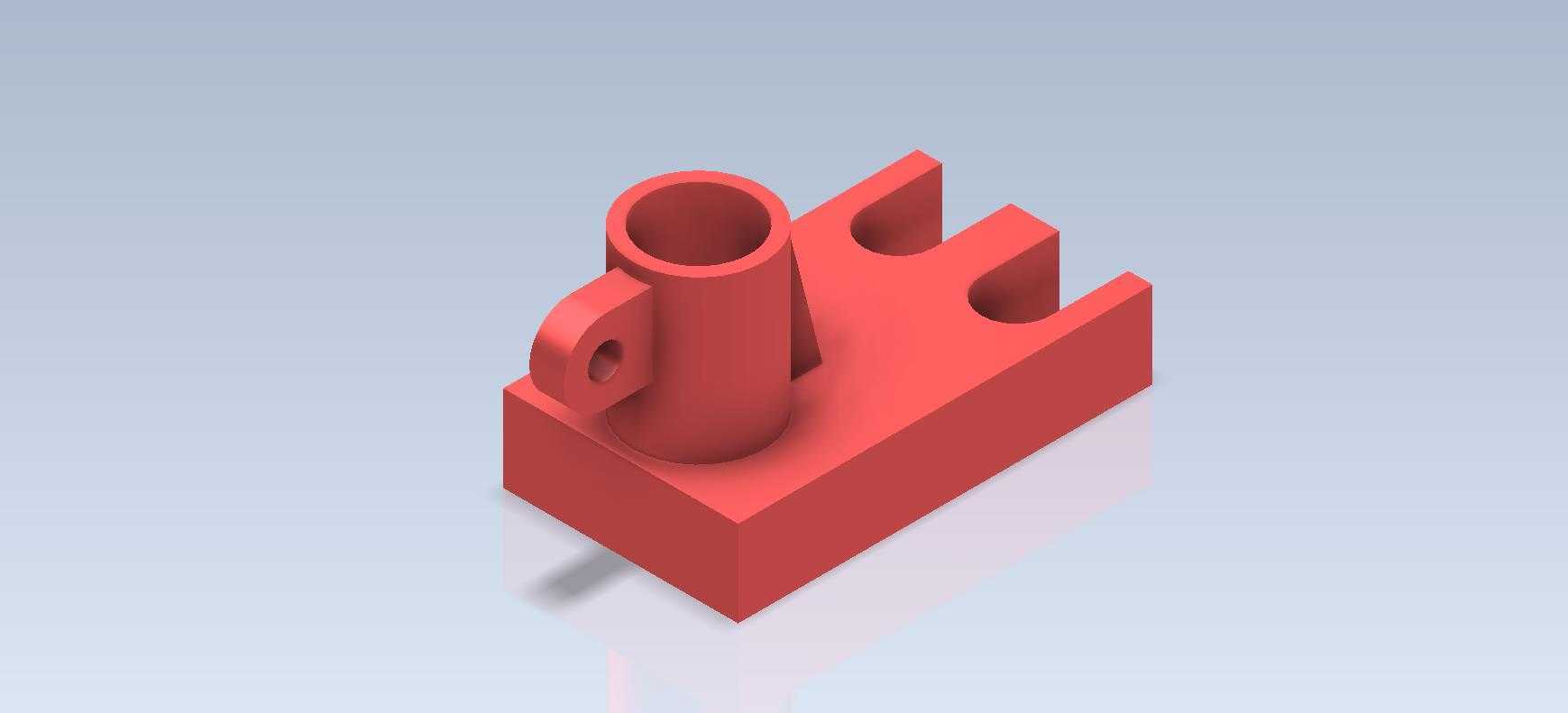

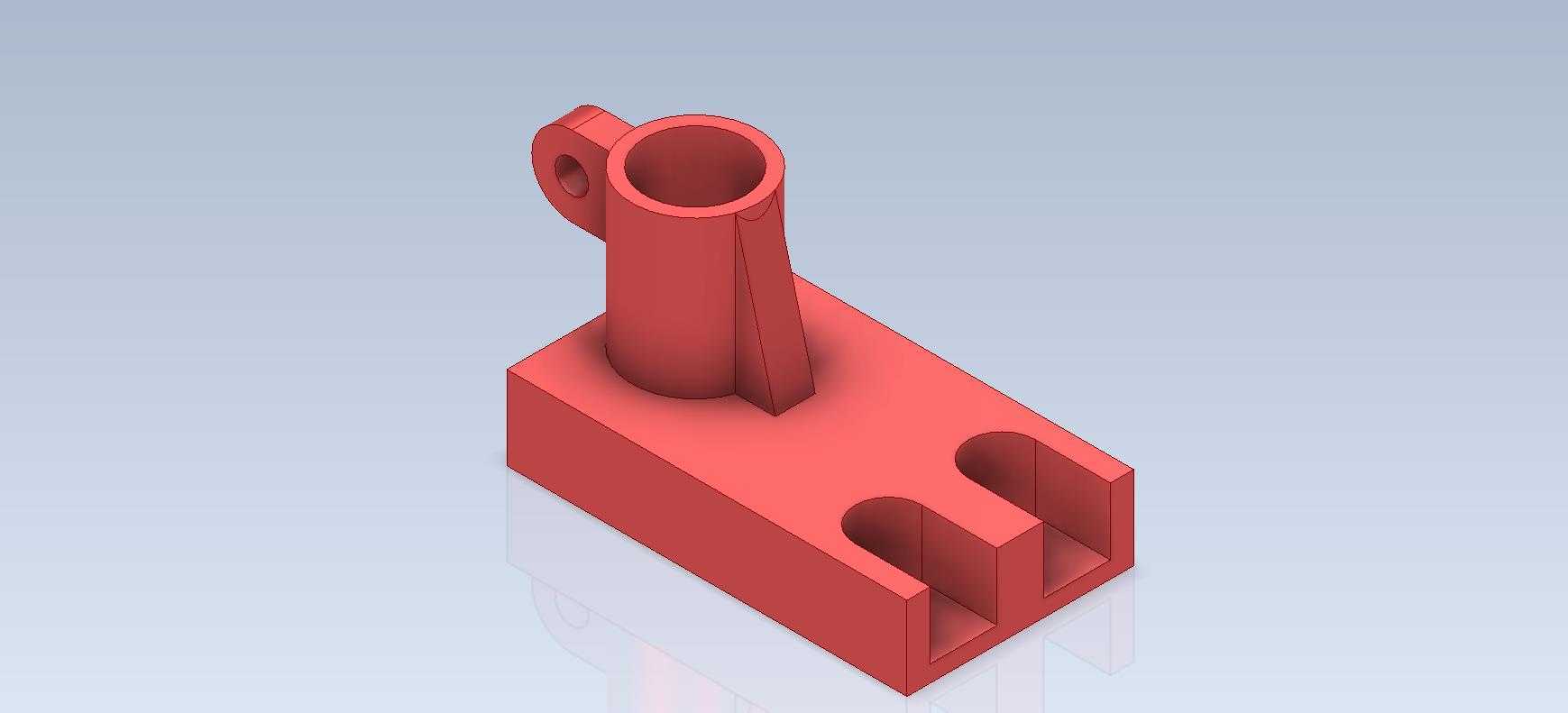

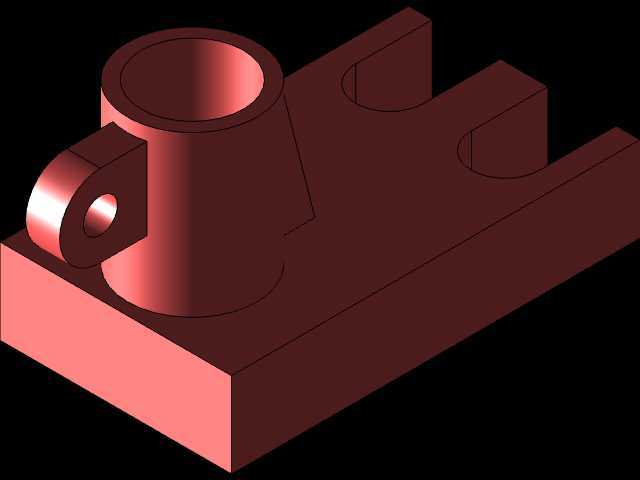

　　这个结构件在小型工装夹具、非标自动化设备的定位模组里十分常见，日常做设备改造、工装搭积木式组装的时候，经常会遇到需要同时实现立柱支撑和侧边卡位的需求，这个零件刚好把两个功能整合到了一体，不用额外做拼接装配，能减少装配累计误差，也能省掉两个零件之间的紧固件成本。从结构上看，底部是矩形安装基座，基座上开了两个平行的U型通槽，这两个槽不是随便开的，槽的宽度和深度刚好适配常用的M6、M8内六角螺栓的杆部，安装的时候可以顺着槽调整固定位置，不用严格打精准的安装孔，给现场装配留了足够的调整余量，对于小批量定制的设备来说，这种可调安装结构能大幅降低安装面的加工精度要求，不用上坐标镗床打高精度孔，普通铣床甚至钻床就能完成安装底板的加工，能压缩不少加工成本。基座上方立着的带侧耳圆柱筒体，筒体的内孔是光孔，主要用来穿装导向轴或者支撑导杆，侧耳上的通孔是用来装锁紧螺钉的，当导杆穿进筒体之后，拧紧侧耳上的螺钉就能把导杆锁死，防止导杆转动或者轴向窜动，这种锁紧结构比顶丝直接顶在光杆上的接触面积更大，锁紧力更均匀，不会把导杆表面顶出凹痕，后续调整导杆高度的时候也不会因为凹痕卡滞。筒体和基座连接的位置加了三角形加强筋，别小看这根筋，要是没有加强筋，筒体受到侧向力的时候，根部很容易出现应力集中，反复受力之后会从根部断裂，加了加强筋之后，根部的抗弯截面模量提升了近三倍，能承受更大的侧向冲击载荷，就算是设备运行的时候有振动，也不容易出现疲劳断裂的问题。

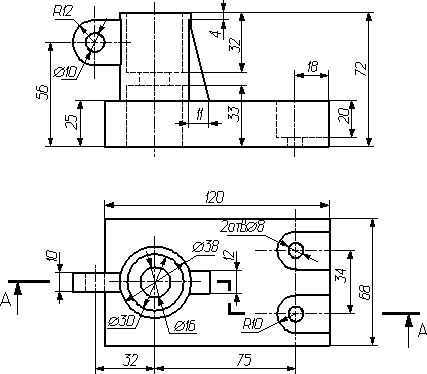

　　做这个结构的建模练习的时候，首先要先确定安装基准，把基座的底面作为整个零件的第一基准，所有尺寸都从这个基准出发标注，避免基准转换带来的尺寸误差。先画基座的矩形草图，拉伸成实体之后，再在基座顶面画圆柱筒体的草图，拉伸筒体的时候要注意和基座做合并实体，不要留间隙，不然导出工程图的时候会出现多余的线条。然后做U型槽的时候，要注意槽的端部是半圆，半圆的直径和槽宽相等，不要画成直角槽，直角槽的端部应力集中系数是半圆槽的2.7倍，实际使用的时候很容易从槽端开裂。侧耳的位置要和筒体的内孔中心对齐，侧耳上的螺纹孔中心线要垂直于筒体内孔的轴线，不然锁紧螺钉拧进去之后是斜的，没法均匀压在导杆表面，锁紧效果会打折扣。

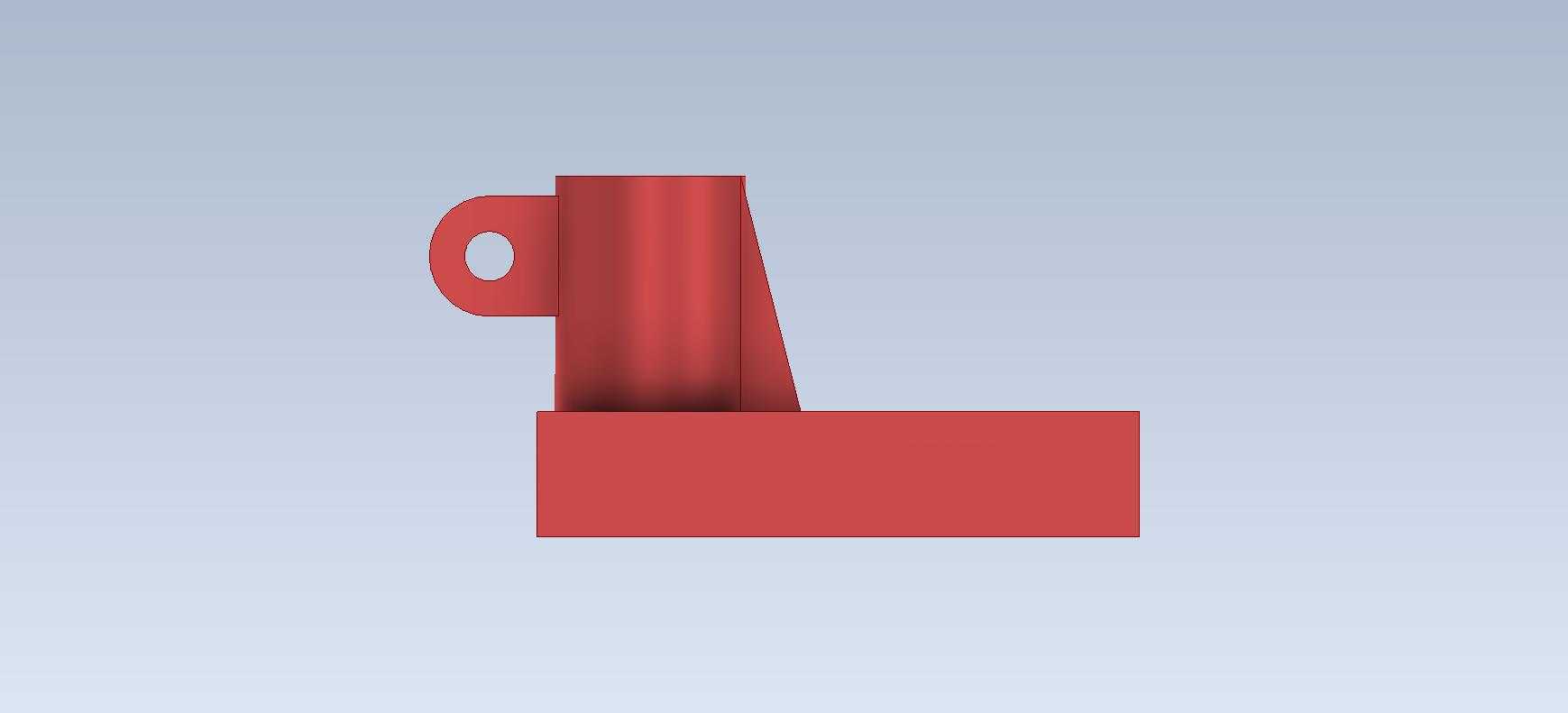

　　加强筋的草图要注意筋的厚度不要太厚，也不要太薄，太厚的话注塑或者铸造的时候容易出现缩孔，太薄的话起不到加强作用，一般取筒体壁厚的0.8倍左右最合适，筋的根部要做圆角过渡，圆角半径取壁厚的0.2倍，避免应力集中。从安装边界来看，这个零件的基座长度方向尺寸要比两个U型槽的总长度大10mm左右，两端留出足够的实体宽度，保证螺栓压紧的时候基座边缘不会被压溃，筒体的高度要根据导杆的调节行程来定，一般要保证导杆调到最低位置的时候，插入筒体的深度不小于筒体直径的1.5倍，不然导杆会出现悬臂过长的问题，受力的时候容易晃。筒体的外径要比内孔大6mm以上，保证筒体有足够的壁厚，承受锁紧螺钉的压紧力的时候不会变形。

　　两个U型槽的中心距要和常用的铝型材安装孔间距匹配，比如适配4040铝型材的话，槽中心距取20mm或者40mm，这样安装的时候可以直接把零件固定在铝型材台面上，不用额外做转接板。实际生产的时候，如果是做小批量的功能样件，可以用尼龙棒或者铝块直接铣削加工，加工的时候要先铣平基准面，再加工内孔和槽，最后做侧耳的螺纹孔，螺纹孔攻丝的时候要注意垂直度，不然螺钉拧进去会歪。如果是大批量生产的话，可以开注塑模或者压铸模，建模的时候要注意拔模斜度，基座的外壁拔模斜度取1度，筒体内孔的拔模斜度取0.5度，方便脱模，所有的棱边都要做0.5mm的倒角，去掉毛刺，避免装配的时候划手。这个结构虽然简单，但是把安装可调、立柱支撑、锁紧固定三个功能整合在了一起，在很多小型自动化设备的送料机构、定位挡块机构、传感器安装支架上都能用到，做建模练习的时候不要只照着尺寸画完就完事，要想清楚每个结构对应的功能，为什么要这么设计，换成别的结构会有什么问题，这样才能通过基础练习提升实际的结构设计能力，而不是只会照着图纸描模型。
