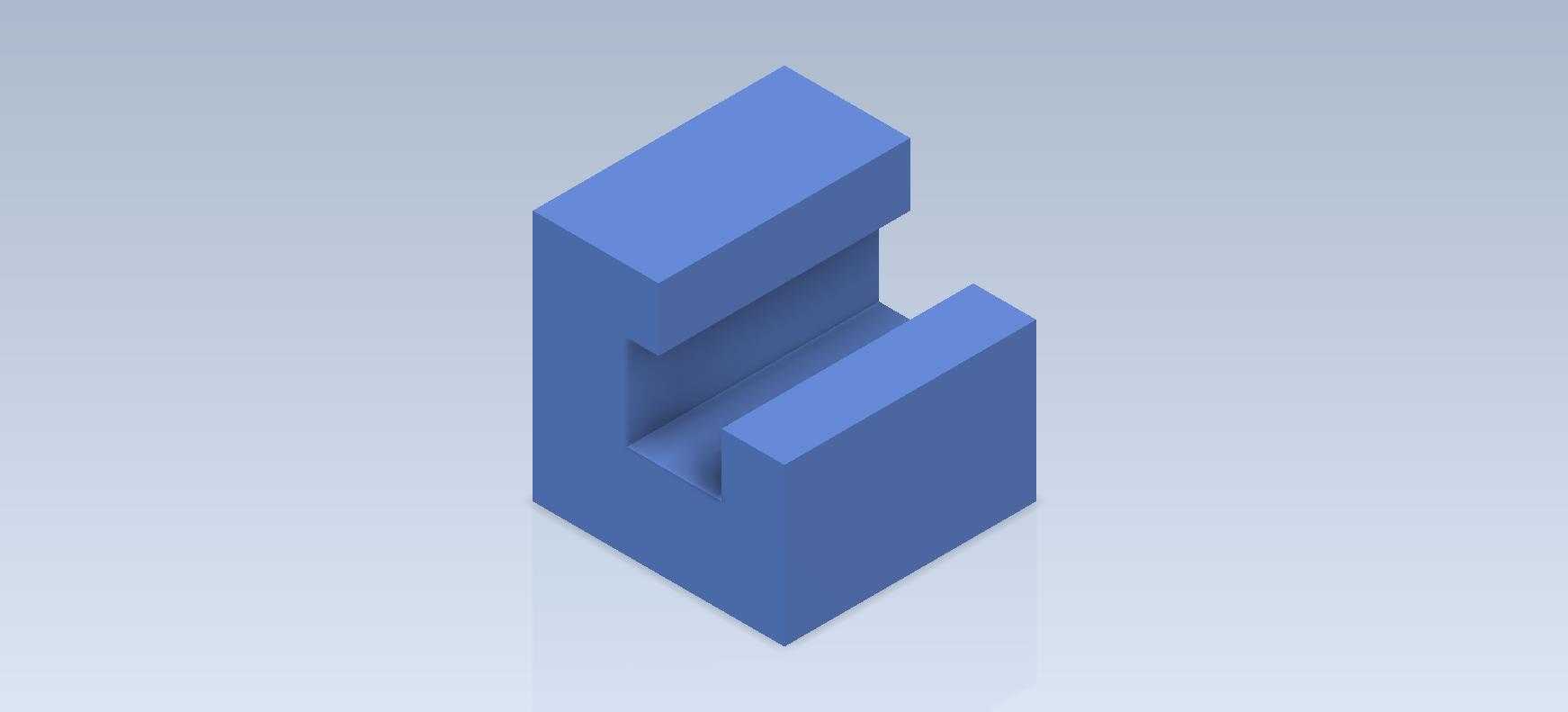

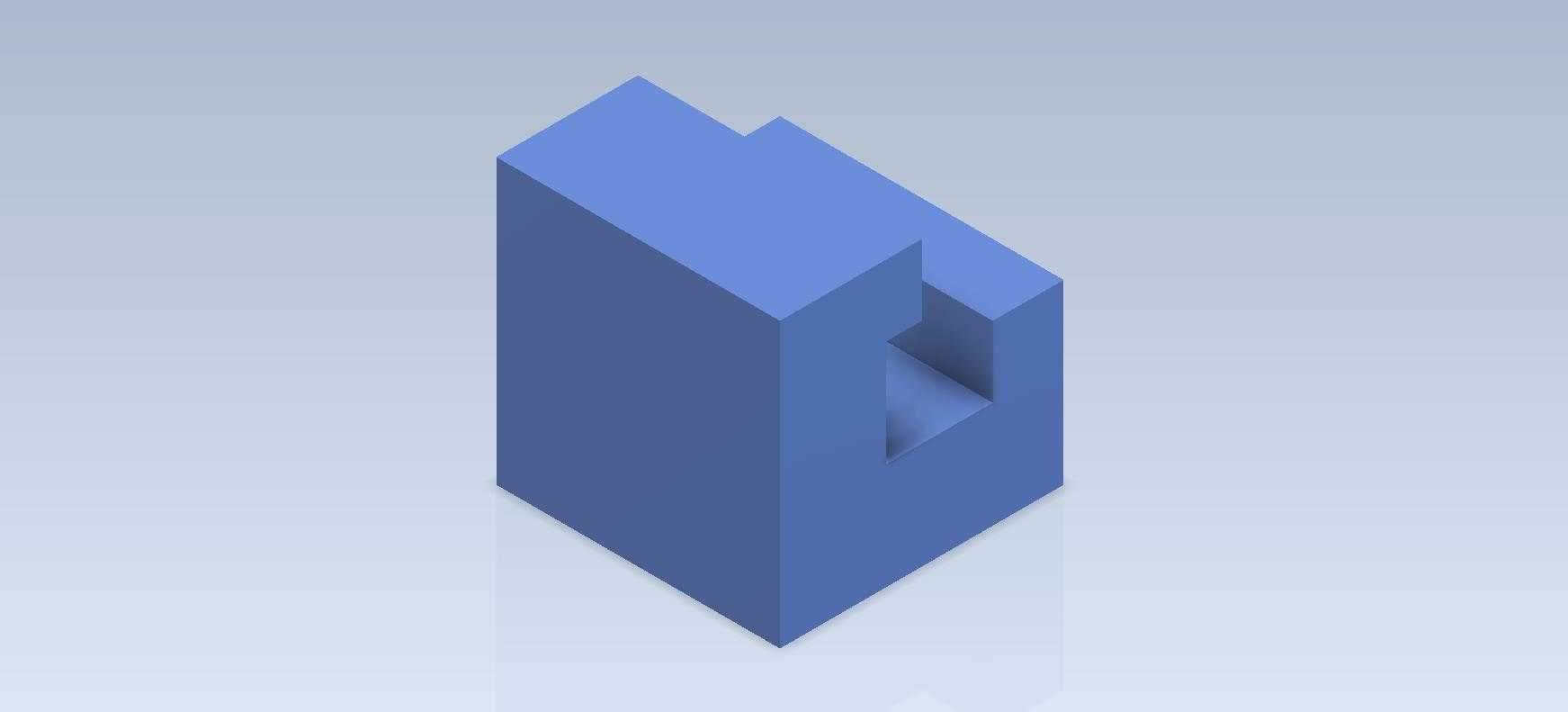

C型开槽块状基础机械练习构件

这类C型开槽块状构件，在工业现场的工装夹具、小型定位模组、教学实训台架中应用十分广泛，很多入门级结构设计练习都会选择这类形态作为建模训练载体，核心是帮助设计者快速掌握拉伸、切除、基准对齐这类基础三维建模逻辑，同时理解实体构件的空间约束关系。从实际应用场景来看，这类构件常作为小型工装的基体使用，比如生产线旁的工件定位挡块、手动压装夹具的固定座、教学实验台的安装基座，其C型开口的结构设计，能够为待加工或待装配的工件提供侧向操作空间，无需额外在基体上开设避让孔，就能满足侧面装夹、走线、工件嵌入的需求，在小批量非标工装制作中，这类结构的加工成本低，仅需通过铣削加工就能完成全部外形加工，不需要复杂的多轴联动工序，普通立式铣床即可完成全部加工流程，适配多数小型机加工车间的生产能力。

从功能特性来看，该构件采用整体实心块状结构，自身刚性充足，在承受垂直方向压装力、侧向夹紧力时，不会出现明显的结构形变，开口处的两个凸台高度一致，平面度公差可控制在0.02mm以内，能够保证安装在凸台上的定位元件、夹紧元件保持水平基准统一，避免因基准偏移导致的装夹误差。构件底部为完整平面，可直接通过螺栓固定在工作台面或者型材架上，安装时无需额外加工适配底座，底部平面的粗糙度可控制在Ra1.6，保证安装后与支撑面的贴合度，减少受力时的晃动。开口内侧的两个竖直面与底面保持垂直，垂直度公差可控制在0.015mm，能够为嵌入开口内的工件提供竖直方向的定位基准，部分场景下还可在这两个竖直面上安装导轨条、缓冲垫等配件，拓展构件的使用功能。

从设计思路来看，这类构件的建模逻辑完全遵循从基础草图到实体特征的递进流程，首先绘制底部矩形轮廓，通过拉伸生成基础基体，之后在基体上部绘制开口区域的草图，通过拉伸切除生成C型开槽结构，整个建模过程不需要复杂的曲面特征、放样特征，所有特征均为正交方向的拉伸与切除，能够帮助初学者快速建立三维空间的坐标意识，理解草图约束与实体生成的对应关系。设计时需要重点关注开口的宽度与深度比例，开口宽度过大时，两侧凸台的壁厚会变薄，承受侧向力时容易出现断裂风险；开口深度过浅时，无法为工件提供足够的嵌入空间，失去C型结构的避让优势。通常这类练习构件的壁厚会保持均匀，两侧凸台的壁厚与底部基体的厚度保持一致，既可以避免加工时因壁厚不均导致的应力变形，也能让建模练习者掌握均匀壁厚的设计原则，为后续复杂零件设计打下基础。

从外形尺寸与安装边界来看，这类基础练习构件的整体尺寸通常控制在100mm*80mm*120mm范围内，属于小型结构件，开口宽度通常设置在40mm左右，开口深度设置在60mm左右，两侧凸台的壁厚保持在20mm，底部基体厚度设置在30mm，这样的尺寸比例既能保证结构刚性，也能满足多数小型工件的装夹空间需求。安装时，底部通常开设4个M6的螺纹孔，孔位分布在底部四个角位置，距离边缘10mm，保证螺栓安装时不会与侧壁发生干涉，螺栓拧紧后构件不会出现翘起。开口处的两个凸台顶面可根据实际使用需求开设螺纹孔或者定位销孔，用于固定夹紧元件、定位块等配件，孔位距离凸台内侧边缘保持5mm以上的距离，避免螺纹孔距离边缘过近导致凸台开裂。这类构件的边角位置通常会做C1的倒角处理，既可以去除加工后的毛刺，避免安装时划伤操作人员，也能减少边角处的应力集中，提升构件的抗冲击能力。在实际建模练习中，这类构件还会被用来练习工程图的生成，包括标注尺寸、形位公差、表面粗糙度，帮助初学者掌握从三维模型到二维工程图的转换流程，理解生产加工中图纸标注的核心要求，避免出现标注遗漏、公差不合理等问题，为后续参与实际工程项目的设计工作建立规范的设计习惯。
