U型槽安装式钣金连接固定支架结构

　　这款U型槽结构的钣金固定支架，在工业装配场景里主要承担侧向定位与跨接固定的作用，常见于低压配电柜体内部的线束分层承托、小型电子变压器的侧边安装固定、自动化生产线侧边的传感器安装支座等场景，区别于常规的平板式安装座，其自带的U型开口结构可以直接卡入直径匹配的圆杆、方管型材上，不需要额外拆卸原有管线或型材就能完成加装，在设备改造、产线升级的现场施工中能大幅减少拆装工作量。从结构设计逻辑来看，支架整体采用等厚薄板折弯成型，没有额外的焊接拼接结构，所有折弯处均预留了标准的钣金折弯内R角，避免折弯过程中出现应力开裂，同时折弯边的直边段长度满足板材最小折弯边要求，不会出现折弯压痕偏移、成型尺寸超差的问题。

　　后侧的两个垂直安装耳上预留了两个同轴的安装通孔，孔位边缘做了去毛刺处理，安装时可以直接通过螺栓固定在设备的立面安装板、型材立面上，孔位的中心距按照常规工业安装的通用模数设计，能够适配市面上多数标准型材的安装孔距，不需要现场二次扩孔调整。中间的连接筋采用垂直于安装面的折弯结构，刚好衔接后侧安装耳与前侧的U型卡槽，筋板的宽度经过受力核算，在承受5kg以内的侧向载荷时不会出现明显形变，能够保证固定在卡槽上的部件不会出现位置偏移。

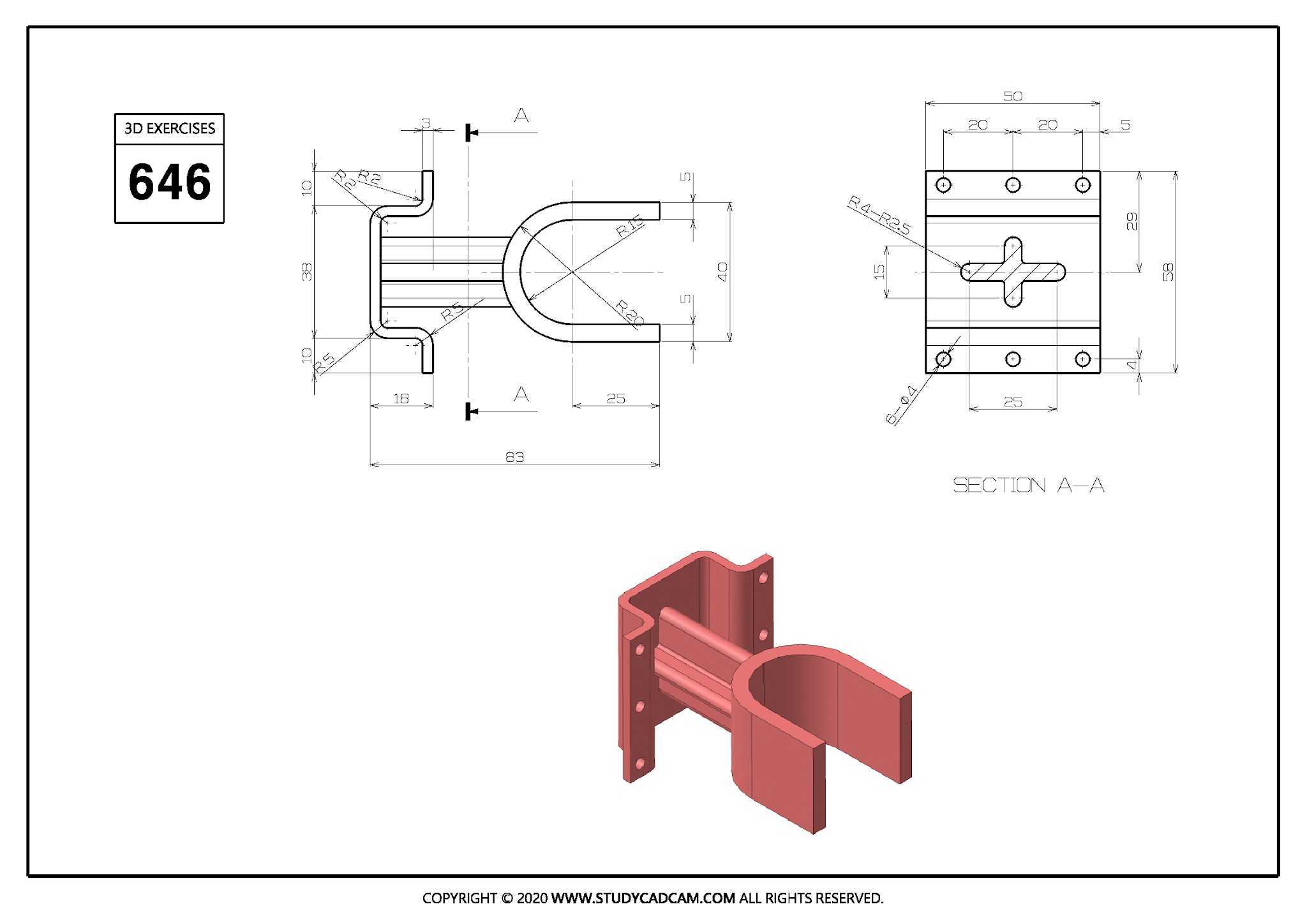

　　前侧的U型卡槽为半开放结构，卡槽的内圆弧半径按照常用的16mm直径圆杆、线束束管的尺寸设计，卡槽的两个直边段做了轻微的外张导向角，安装时可以顺着导向角直接将卡槽卡入配套的杆件上，配合侧面的顶丝孔就能完成锁紧固定，不需要额外的紧固件从端部穿装，适配空间受限的安装区域。从安装边界尺寸来看，支架整体的安装深度从后侧安装面到U型槽最外端的距离控制在60mm以内，不会过多占用设备内部的安装空间，安装耳的总高度为48mm，两个安装孔的中心距为32mm，适配M4规格的内六角螺栓安装，U型槽的开口宽度为18mm，能够兼容直径16-18mm的杆件或束管，卡槽的深度为25mm，卡入后配合顶丝锁紧能够提供足够的抱紧力，在设备常规振动工况下不会出现松脱。

　　在实际选型使用时，需要注意安装面的平面度公差不超过0.2mm，避免安装耳强制贴合时导致支架整体变形，使得U型槽的同轴度出现偏差，影响卡装部件的位置精度；如果用于承托重量较大的部件，可以在中间连接筋的位置增加三角加强筋折弯，进一步提升结构的抗扭性能，不需要额外更换更厚的板材就能满足载荷要求。这类钣金支架的成型工艺简单，只需要通过激光下料、数控折弯两道工序就能完成加工，不需要开模，非常适合小批量定制的设备配套场景，表面可以根据使用环境做喷塑、镀锌处理，在普通工业环境下能够满足长期使用的防腐要求，在有油污、弱腐蚀的工况下可以选择304不锈钢板材加工，不需要额外做表面处理就能达到防护要求。
