带加强筋立式铰接安装支座结构设计

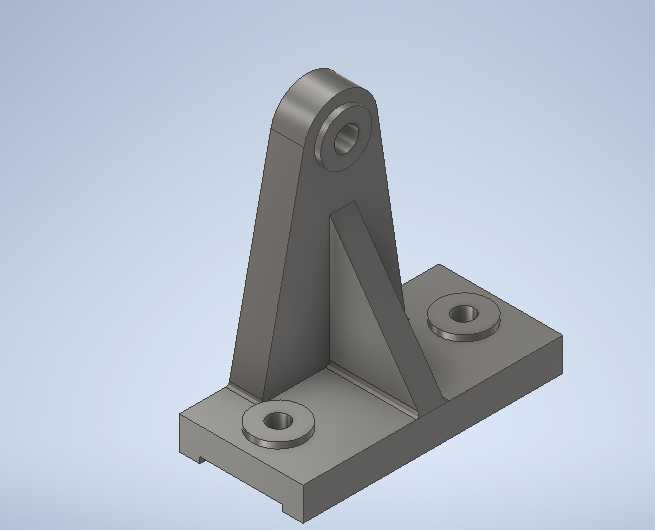

这类带加强筋的立式铰接支座，在轻工输送线、小型自动化工作站、非标工装夹具的铰接点位应用十分普遍，核心作用是为摆臂、连杆类活动构件提供稳定的固定铰接支点，同时承受构件摆动过程中产生的径向载荷与倾覆力矩。从结构功能来看，底部的矩形安装板是整个支座的承载基础，板上开设的两个沉头安装孔，用于配合内六角螺栓将支座整体固定在设备机架或安装平台上，沉孔设计可以让螺栓头完全沉入板面以下，避免螺栓突出干涉周边运动构件，安装板底部预留的浅槽结构，一方面可以避开安装面的微小凸起、焊渣等不平整缺陷，保证支座安装后的贴合精度，另一方面也能在一定程度上减少加工面的面积，降低铣削加工的工时成本。

立式支撑板是连接底部安装板与顶部铰接孔的核心传力结构，板身采用变截面设计，从底部与安装板衔接处的较厚尺寸向上逐步过渡到顶部铰接部位的适配厚度，在保证结构刚度的前提下尽可能减少材料用量，降低零件自重。支撑板与安装板之间设置的三角形加强筋，是整个结构抗倾覆的关键设计，当顶部铰接孔受到垂直于支撑板方向的侧向力时，加强筋可以将载荷快速分散到整个安装板面上，避免支撑板与安装板的衔接焊缝或圆角处出现应力集中，长期交变载荷下也能降低疲劳开裂的风险，筋板的厚度与支撑板保持一致，焊接或一体成型时的工艺性更好，不会出现厚薄不均导致的成型缺陷。

顶部的铰接孔采用同轴凸台设计，凸台结构有效增加了孔的轴向接触长度，当铰接轴穿入后，更长的配合面可以降低轴与孔之间的接触压强，减少铰接转动过程中的磨损，延长零件的使用寿命，孔的内径尺寸按照常用铰接轴的标准直径系列设计，配合公差可以根据实际使用场景选择间隙配合或者过渡配合，若需要加装自润滑轴套，凸台的内径也预留了足够的轴套安装余量，无需额外修改结构即可适配不同的润滑需求。

从安装边界来看，这类支座的整体高度通常根据摆臂的摆动行程设计，要保证摆臂在最大摆动角度下不会与底部安装板、安装机架发生碰撞，两个安装孔的中心距按照常用的机架安装孔位标准设置，不需要对现有设备的安装面做额外打孔改造即可直接替换安装，支撑板的厚度与加强筋的尺寸经过载荷校核，在承受常规中小型摆臂的工作载荷时，结构变形量可以控制在0.05mm以内，完全满足一般工业设备的铰接精度要求。

建模练习过程中，这类零件非常适合初学者掌握拉伸、凸台、筋特征、沉头孔等基础建模命令的使用，同时也能理解结构设计中刚度匹配、应力分散、工艺避让的核心思路，绘制时需要注意各部位的圆角过渡，尤其是支撑板与安装板、加强筋的衔接处，圆角半径不能过小，否则不仅会增加加工时的应力集中风险，建模时也容易出现特征生成失败的问题，安装孔的沉头深度要匹配对应规格螺栓的头部尺寸，保证螺栓安装后不会突出板面，顶部铰接凸台的同轴度需要在建模时做好几何约束，避免后续装配时出现铰接轴卡滞的问题。在实际选型应用中，这类支座可以根据使用场景选择铸铁铸造、钢板焊接或者铝合金铣削的加工方式，重载场景下优先选用铸铁或焊接钢结构，轻载且需要轻量化的场景可以选用6061铝合金加工，表面做阳极氧化处理提升防锈能力。
