镂空框架式环形支撑结构练习件

本次呈现的环形镂空框架结构，是面向机械结构入门学习者设计的基础建模练习载体，同时也可作为小型流体管路内的支撑衬件、轻量化防护隔套投入实际工程场景使用。在流体输送管路的应用场景中，这类镂空环形结构可套在管路内部的线缆或细管外侧，既能够为内部管线提供径向的支撑防护，避免管线在流体冲击下出现过度弯折、与管壁摩擦破损的问题，镂空的窗格结构又不会阻断流体的正常流通，不会造成过大的管路压损，相比实心衬套能大幅降低流体输送过程中的能量损耗。在小型机电设备的内部走线场景中，这类结构也可作为线束的分线隔套，将不同回路的线束从不同的镂空窗格中穿出，避免线束之间相互缠绕干扰，同时环形的外壁可以卡接在设备壳体的预设卡槽内，不需要额外的紧固件就能完成固定，装配效率更高。

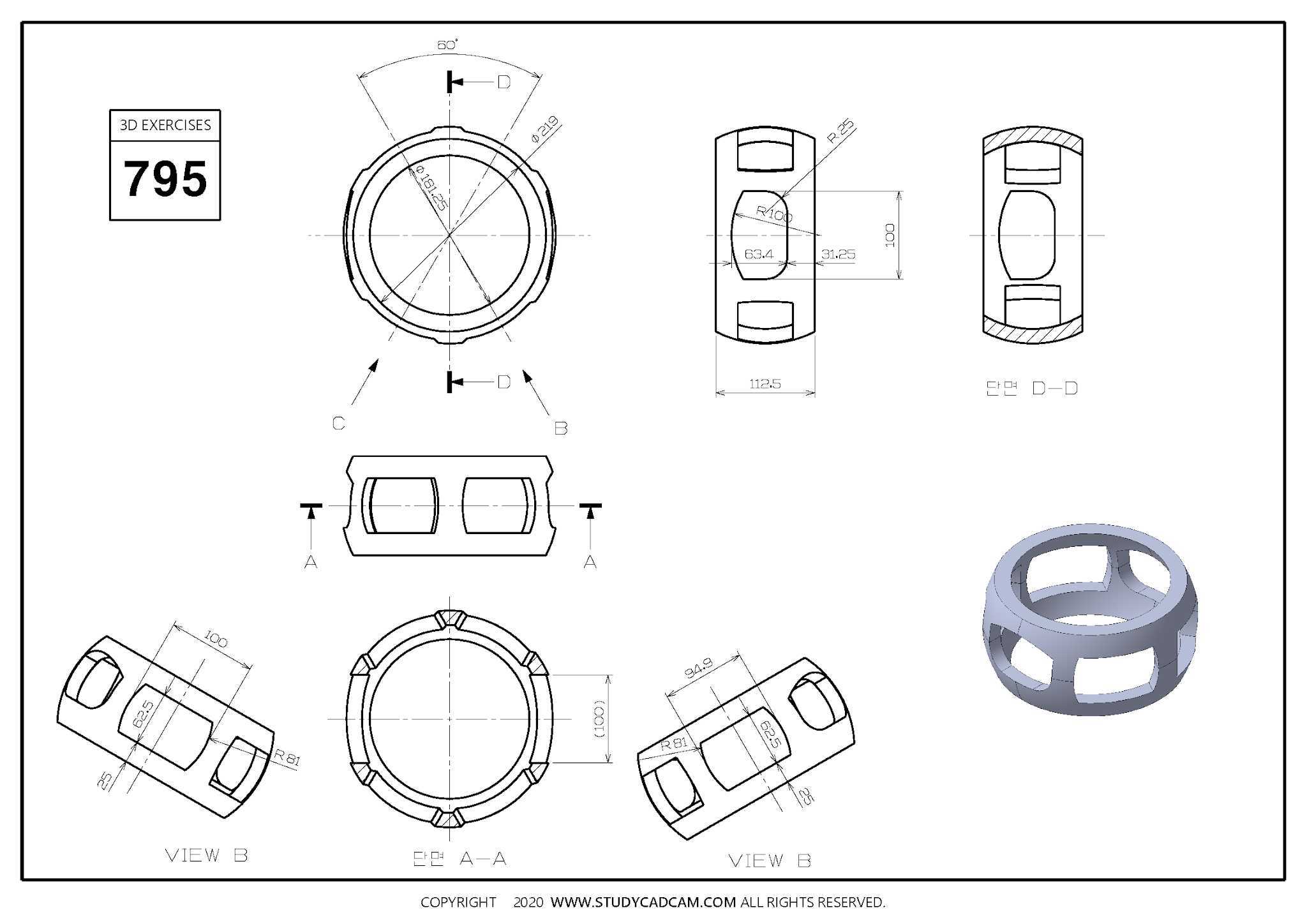

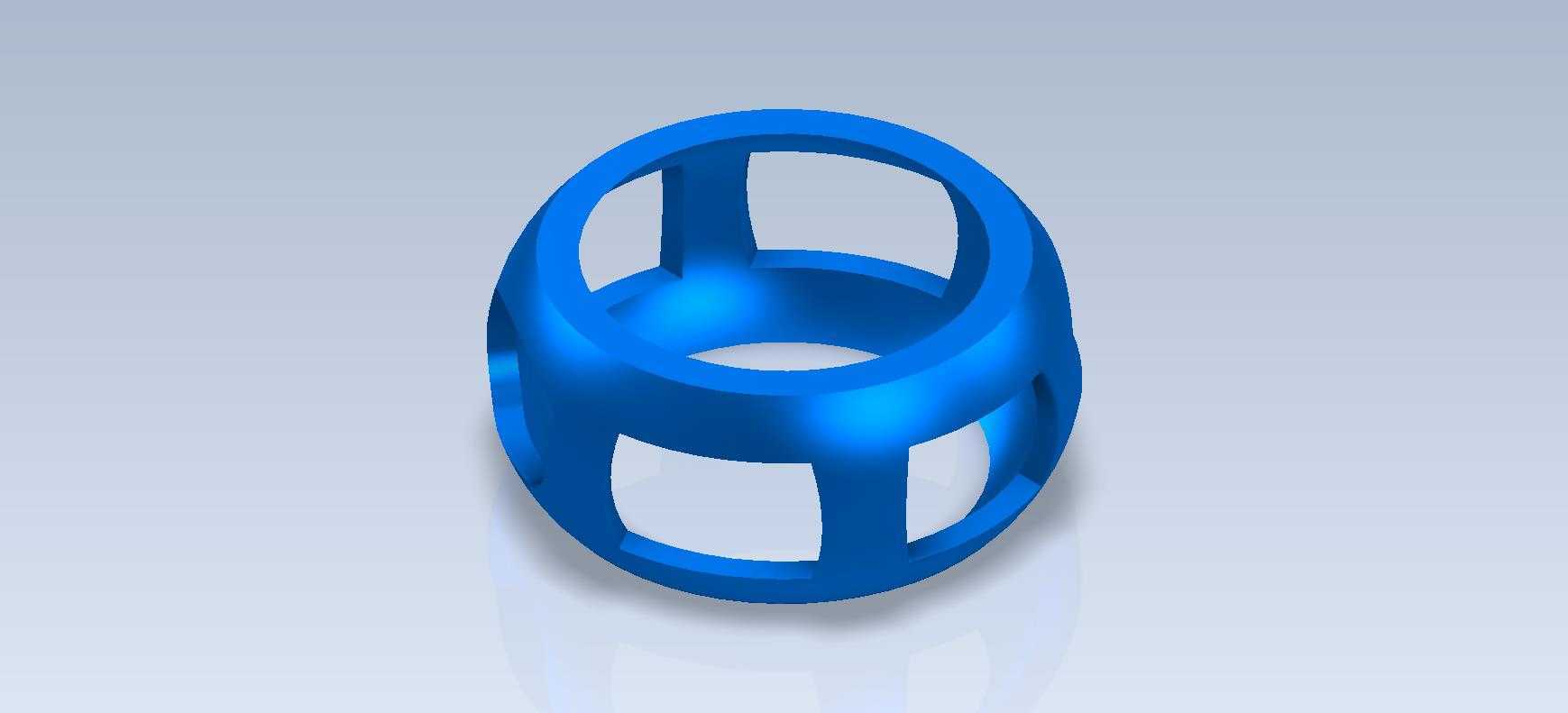

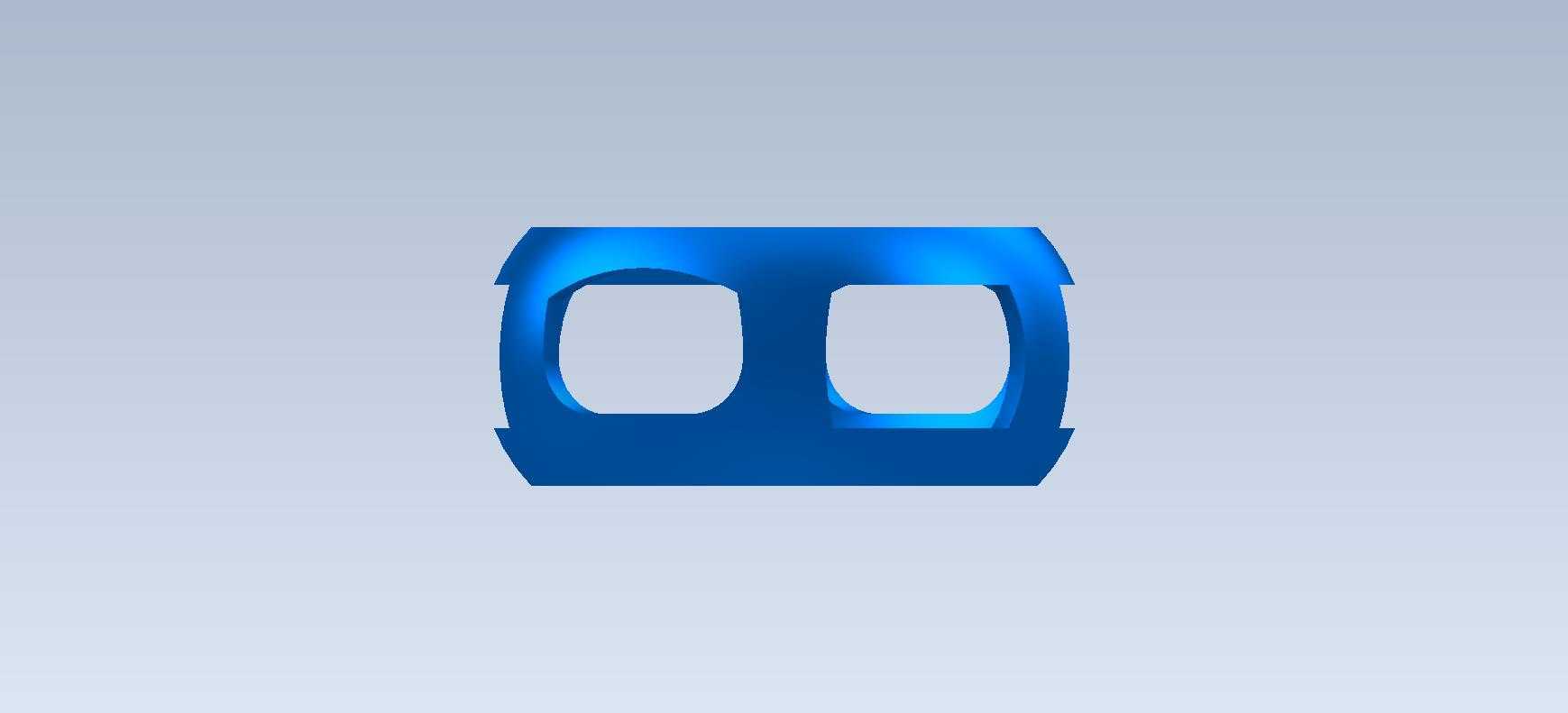

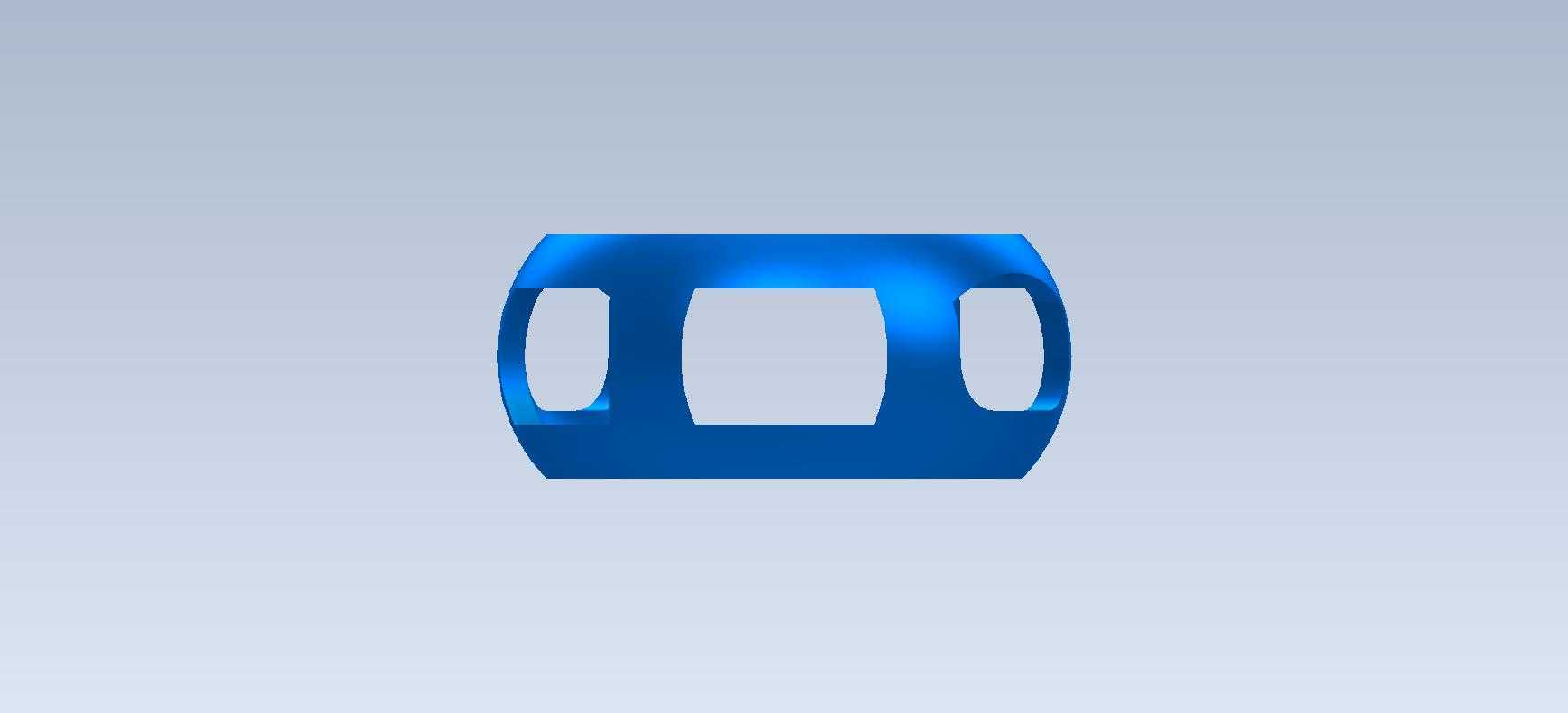

从结构设计思路来看，该零件以等截面圆环作为基础主体，在圆环的周向均匀开设六个矩形镂空窗格，剩余的实体部分形成六组沿周向均匀分布的纵向支撑筋，同时在圆环的上下端面保留完整的环形凸边，保证整个结构的轴向刚度。建模过程中需要重点控制支撑筋的壁厚均匀性，所有筋位的厚度保持一致，避免后续如果采用注塑工艺生产时出现缩痕、翘曲等成型缺陷，如果采用3D打印工艺制作，均匀的壁厚也能减少打印过程中的支撑用量，降低打印失败的概率。镂空窗格的边缘全部做了等半径的圆角过渡，一方面是消除锐边，避免装配过程中划伤操作人员或者割损管线外层的绝缘护套，另一方面圆角过渡可以减少结构的应力集中点，提升零件整体的抗冲击性能，在受到径向挤压的时候，应力可以沿着支撑筋平滑传递，不会在窗角位置出现应力集中导致的开裂问题。

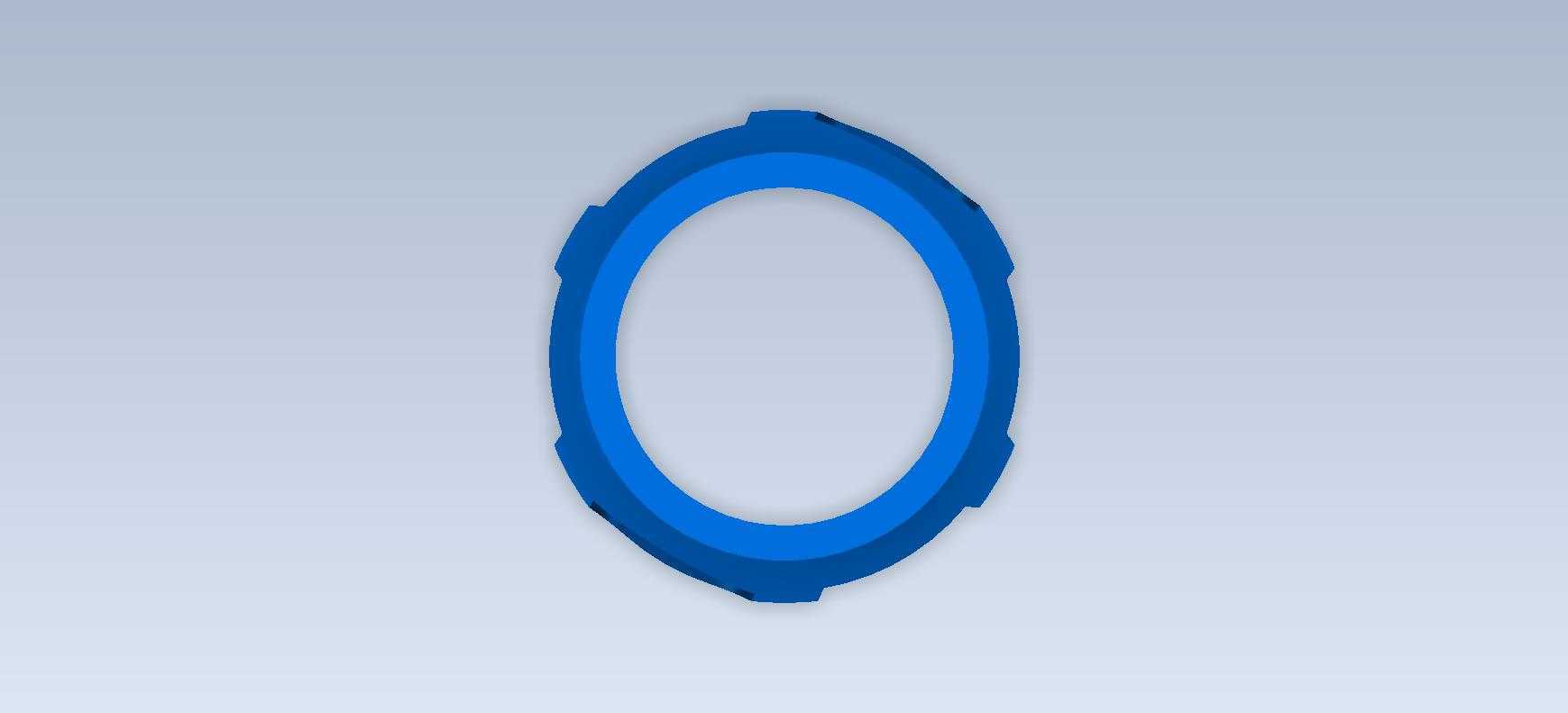

从尺寸与安装边界来看，该零件的整体外形为标准回转体，外圆面为完整圆柱面，没有突出的安装耳或者卡扣结构，可以直接适配对应内径的圆形安装腔，安装时只需要将零件沿轴向推入安装腔即可，外圆面与安装腔之间采用小间隙配合，既可以保证装配顺畅，又不会出现径向的窜动。零件的轴向高度与外圆直径的比例控制在1:1.2左右，整体结构紧凑，不会占用过多的安装空间，上下端面的环形凸边宽度为支撑筋壁厚的1.5倍，在轴向受压的时候，凸边可以均匀分散压力，避免支撑筋端部出现压溃变形。镂空窗格的开孔尺寸经过优化，单个窗格的流通面积占整个环形侧面积的60%以上，能够保证流体或者散热气流的顺畅通过，同时支撑筋的宽度足够提供所需的支撑强度，在承受100N的径向均布载荷时，结构的最大变形量不超过0.1mm，完全满足小型设备内部的支撑防护需求。

对于入门建模学习者来说，练习这个结构可以熟练掌握回转体建模、周向阵列、圆角过渡等基础建模命令的使用，理解均匀壁厚设计对零件成型和结构强度的影响，建立工程化的建模思维，避免只追求外观效果而忽略实际生产和装配的需求。在实际建模过程中，需要先绘制圆环的截面草图，通过回转命令生成基础圆环实体，之后绘制单个镂空窗格的切除草图，通过拉伸切除生成单个窗格，再以圆环的中心轴线为阵列中心，做6个实例的周向阵列，最后对所有的锐边做统一的圆角处理，建模过程中要注意草图的全约束，避免出现参数错误导致后续特征生成失败，同时要注意阵列的角度均分，保证六个支撑筋的位置完全对称，避免出现动平衡问题，如果该零件用在有旋转运动的场景中，对称的结构可以保证转动时的稳定性，不会产生额外的离心振动。
