方形法兰安装式方口导气连接接头

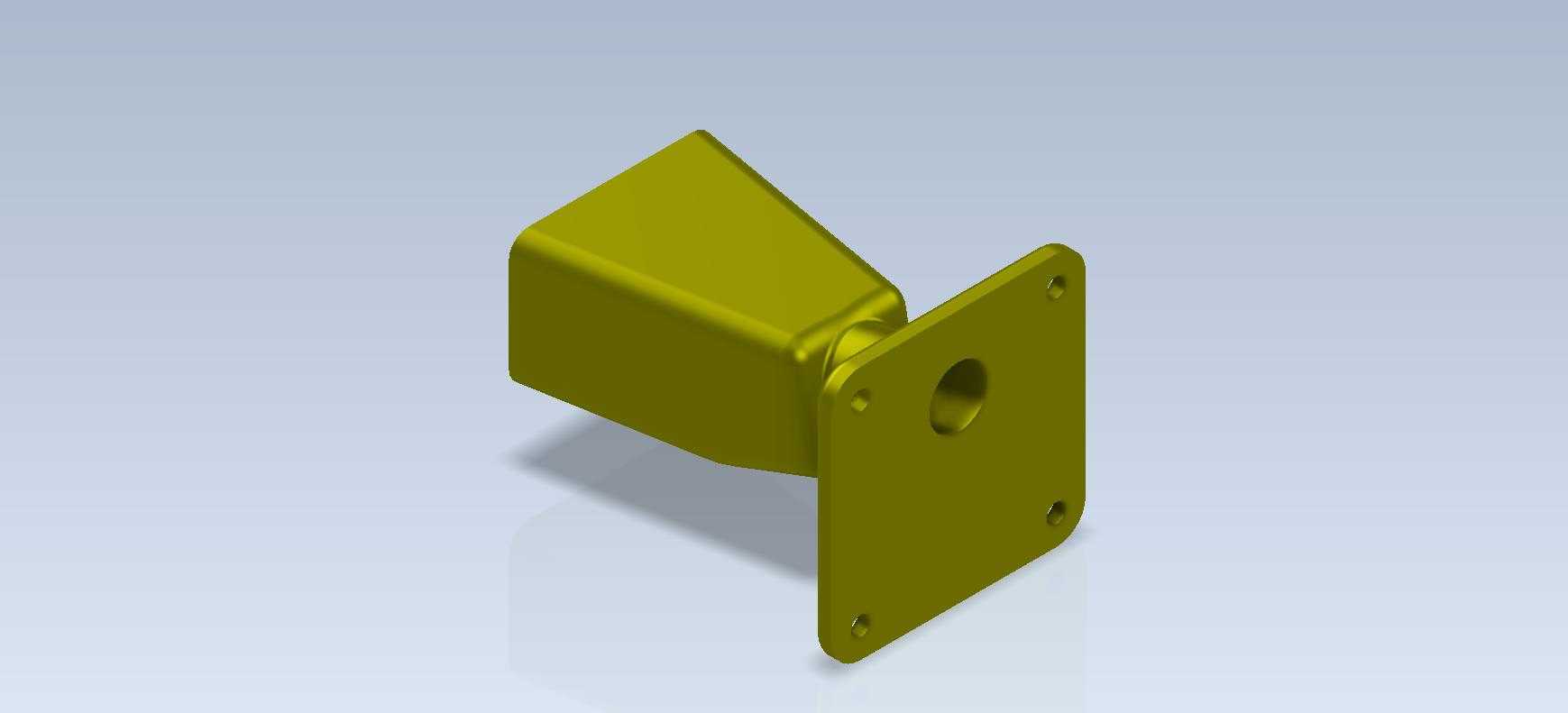

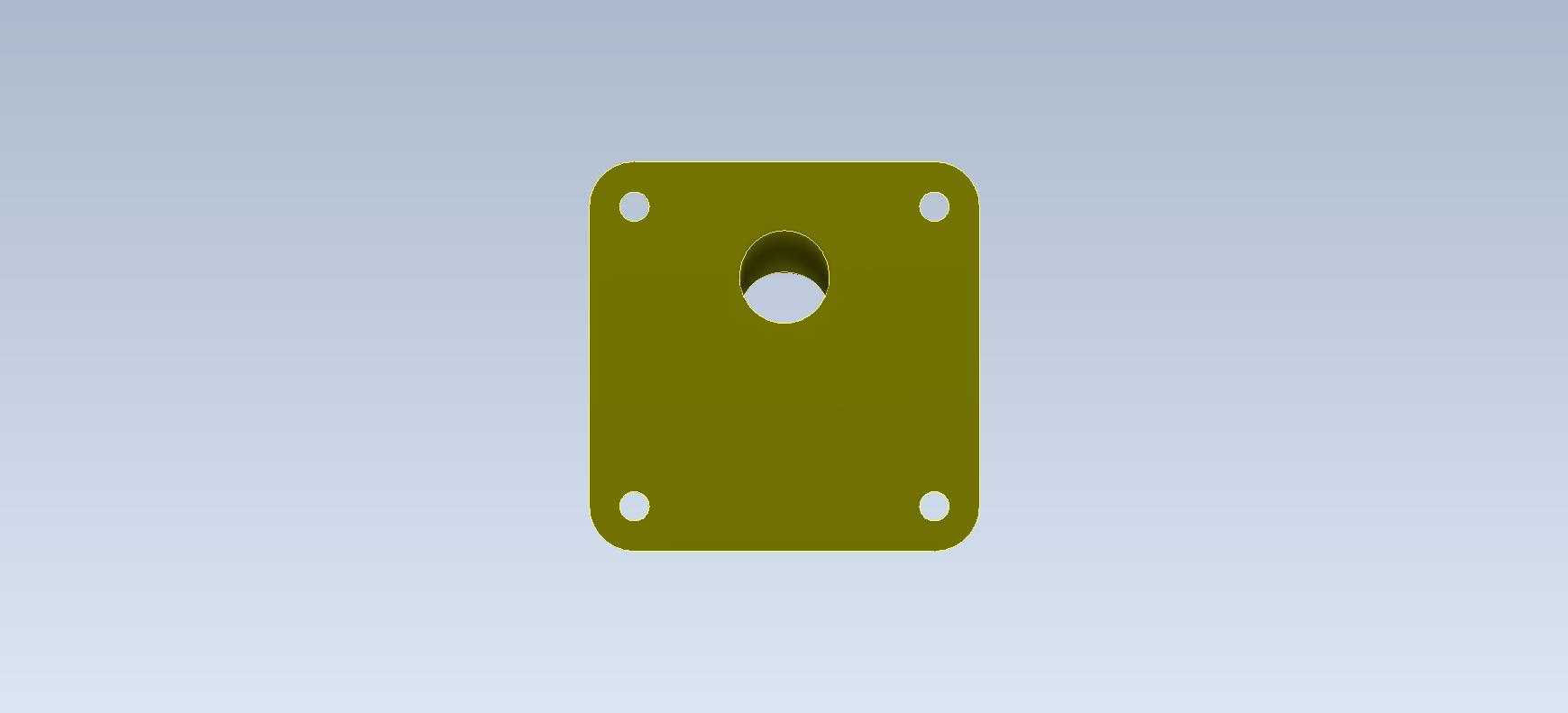

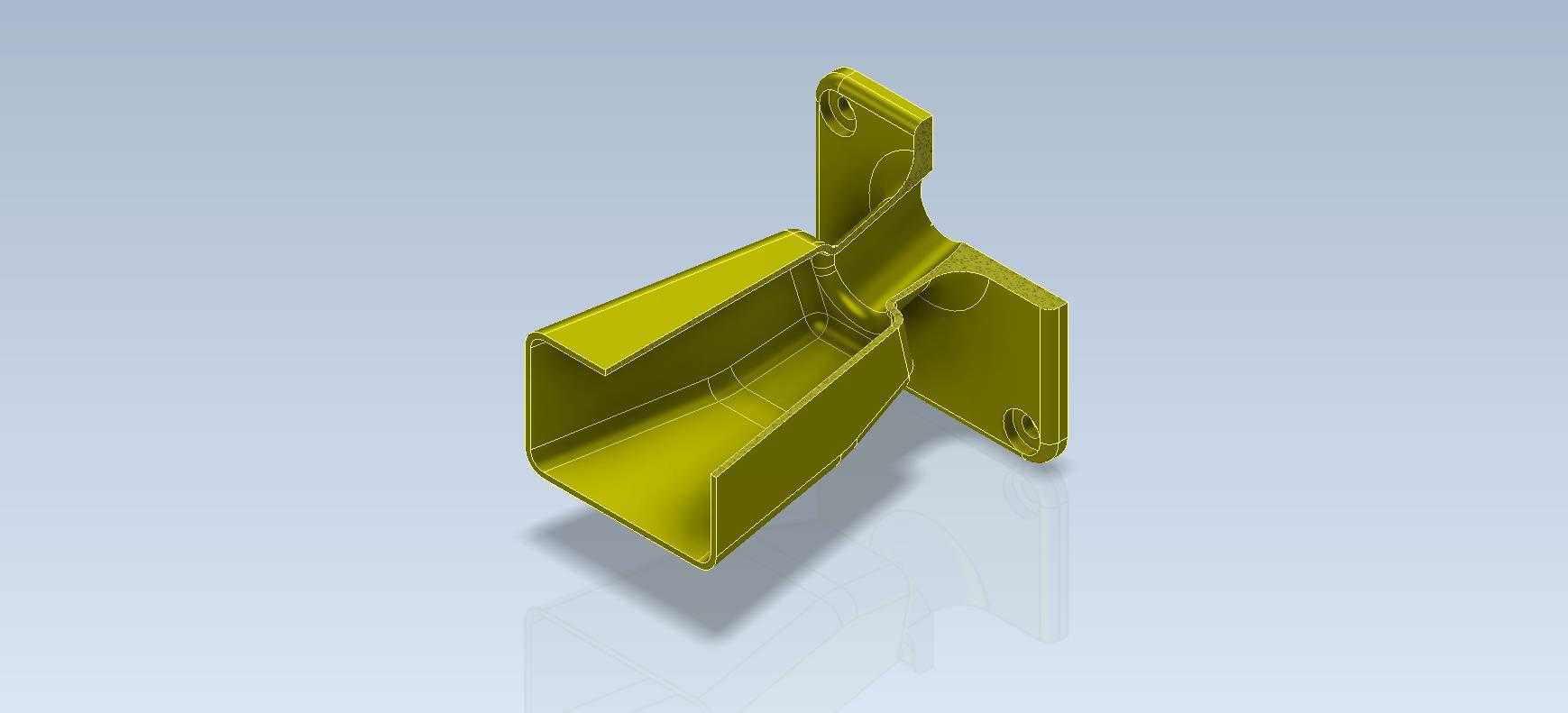

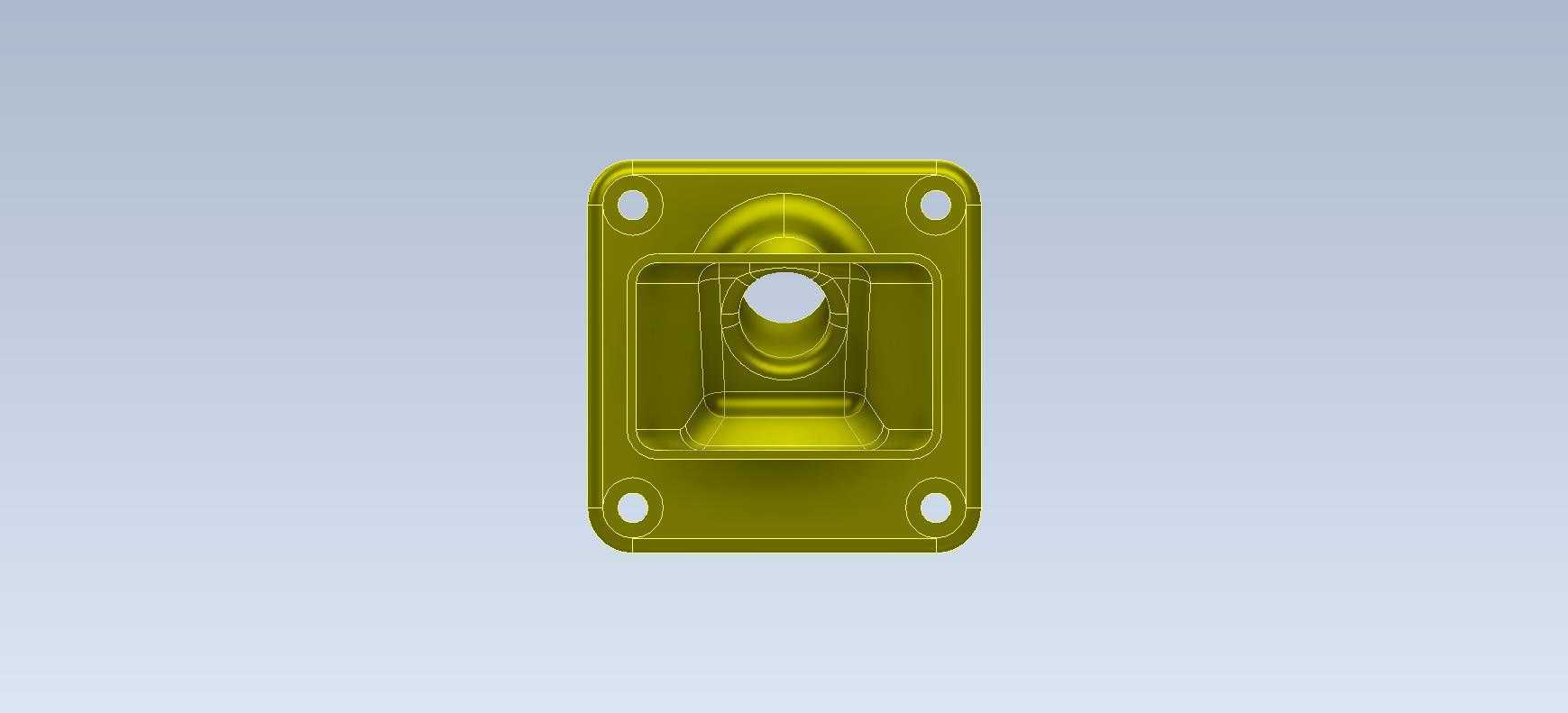

　　这类带方形安装法兰的方口接头，在工业现场的低压流体输送、小型风道接驳、设备局部气路排布场景中十分常见，不同于常规圆形管路接头，方口结构的设计初衷，是匹配同截面规格的方形风管、方形护线套或者方形出料导槽，避免圆形转方形的额外转接件带来的安装冗余与流道突变问题。从结构本身来看，安装法兰为正方形板式结构，四个角位预留沉头安装孔，安装时可直接通过沉头螺丝将接头固定在设备壁板、机架立面或者墙体预留位上，沉头孔的设计能保证螺丝安装后端面与法兰面齐平，不会出现凸起干涉对接件的问题，法兰与方管衔接位置做了圆弧过渡补强，避免直角连接处的应力集中，在长期受管路震动、流体轻微冲击的工况下，不会出现焊缝或者衔接位置开裂的问题。

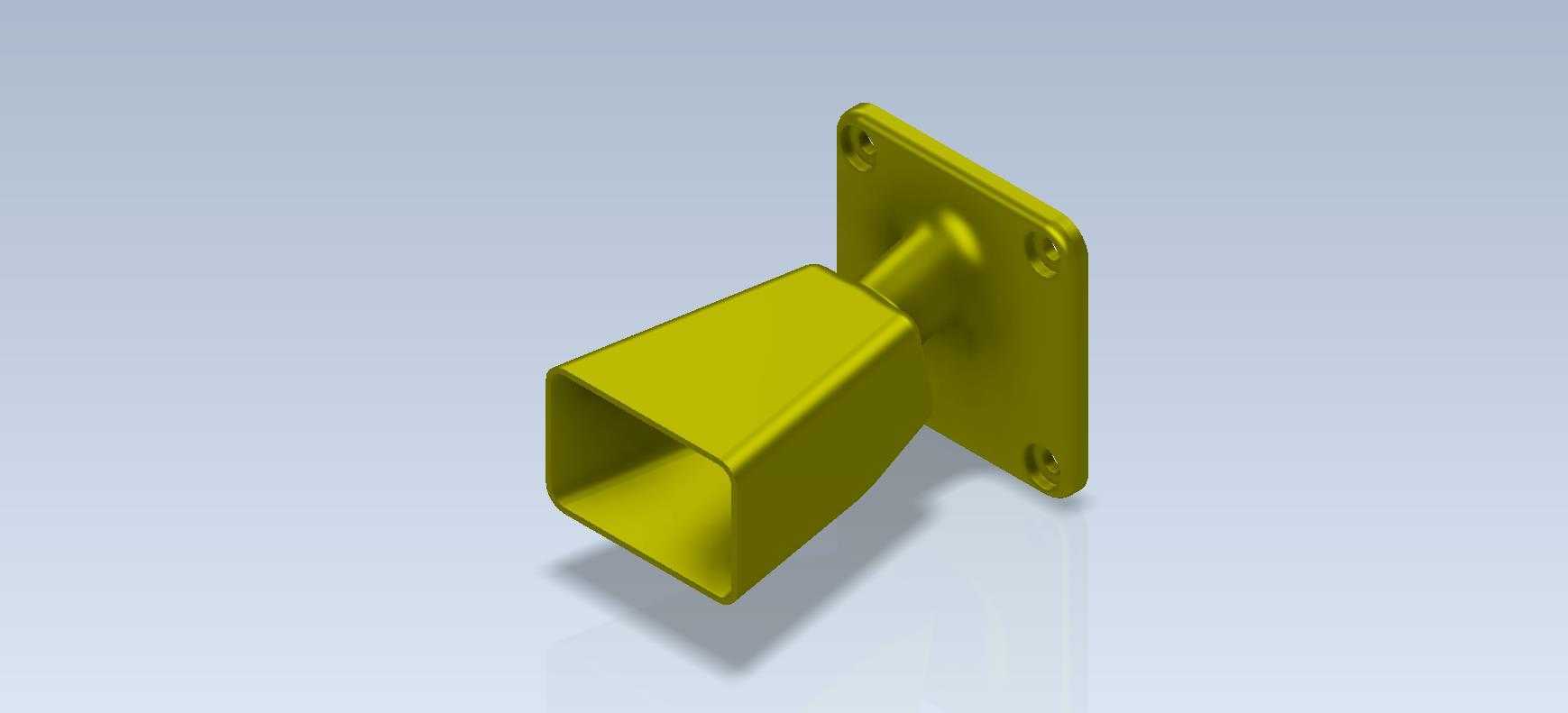

　　接头的主体段为等截面方形通腔，内壁做了顺滑过渡处理，没有台阶或者凸起结构，当用于压缩空气吹扫、轻质颗粒物料导向、低压排风引流时，流道阻力更小，不会出现物料卡滞、气流紊流的问题；方管的端口做了微小的外翻倒角，一方面是安装对接时能起到导向作用，方便外部方形套管快速套入定位，另一方面也能去除端口的锐边，避免安装作业时划伤操作人员或者划破对接的软质套管。从安装边界来看，法兰的边长尺寸要大于方管截面的外接圆直径，保证安装后四个固定孔位完全落在设备安装面的实体区域，不会出现孔位悬空导致固定不牢的问题；方管的伸出长度根据实际接驳需求设定，既不会因为过短导致套管套接深度不足容易脱落，也不会因为过长占用过多设备外部空间，影响周边其他构件的排布。

　　设计这类构件时，首先要确认对接方管的内孔净尺寸，保证通腔截面与对接管路完全匹配，避免通径缩小影响流量；其次要核算法兰的厚度，根据接头的承重、受冲击力度选择合适的板材厚度，若用于固定较重的外接管路，还需要在法兰背面与方管衔接处增加三角加强筋，提升整体结构强度；安装孔的孔位要与设备端的预留孔位严格对中，孔距公差控制在自由公差范围内，避免出现安装时孔位错位无法穿入螺丝的问题。

　　在实际应用中，这类接头还常被用作小型设备的出料导嘴，比如小型颗粒包装机的出料口、工业吸尘器的局部吸风口、设备内部走线的护线端口，当用作护线端口时，方腔内部可以穿过多组线缆，方形结构相比圆形结构能更充分利用安装面的空间，相同安装开孔面积下，方形腔的走线容量比圆形腔高出20%左右，同时法兰面与设备壁面贴合后，可以配合密封胶条实现缝隙密封，避免灰尘、水汽从安装缝隙进入设备内部。建模过程中，要重点关注法兰与方管衔接位置的圆角处理，圆角半径不能过小，否则注塑或者钣金折弯加工时容易出现材料堆积或者开裂的问题，同时方管的壁厚要保持均匀，避免成型时出现缩痕、变形，四个安装孔的沉头深度要匹配所选螺丝的头部尺寸，保证螺丝锁紧后头部完全沉入孔内，不会突出法兰平面影响贴合度。
