双耳式U型安装支撑固定座结构设计

项目分类:通用五金配件 发布时间:2024-12-26 ID:867246
  • 双耳式U型安装支撑固定座结构设计
  • 双耳式U型安装支撑固定座结构设计
  • 双耳式U型安装支撑固定座结构设计
  • 双耳式U型安装支撑固定座结构设计
  • 双耳式U型安装支撑固定座结构设计
  • 双耳式U型安装支撑固定座结构设计

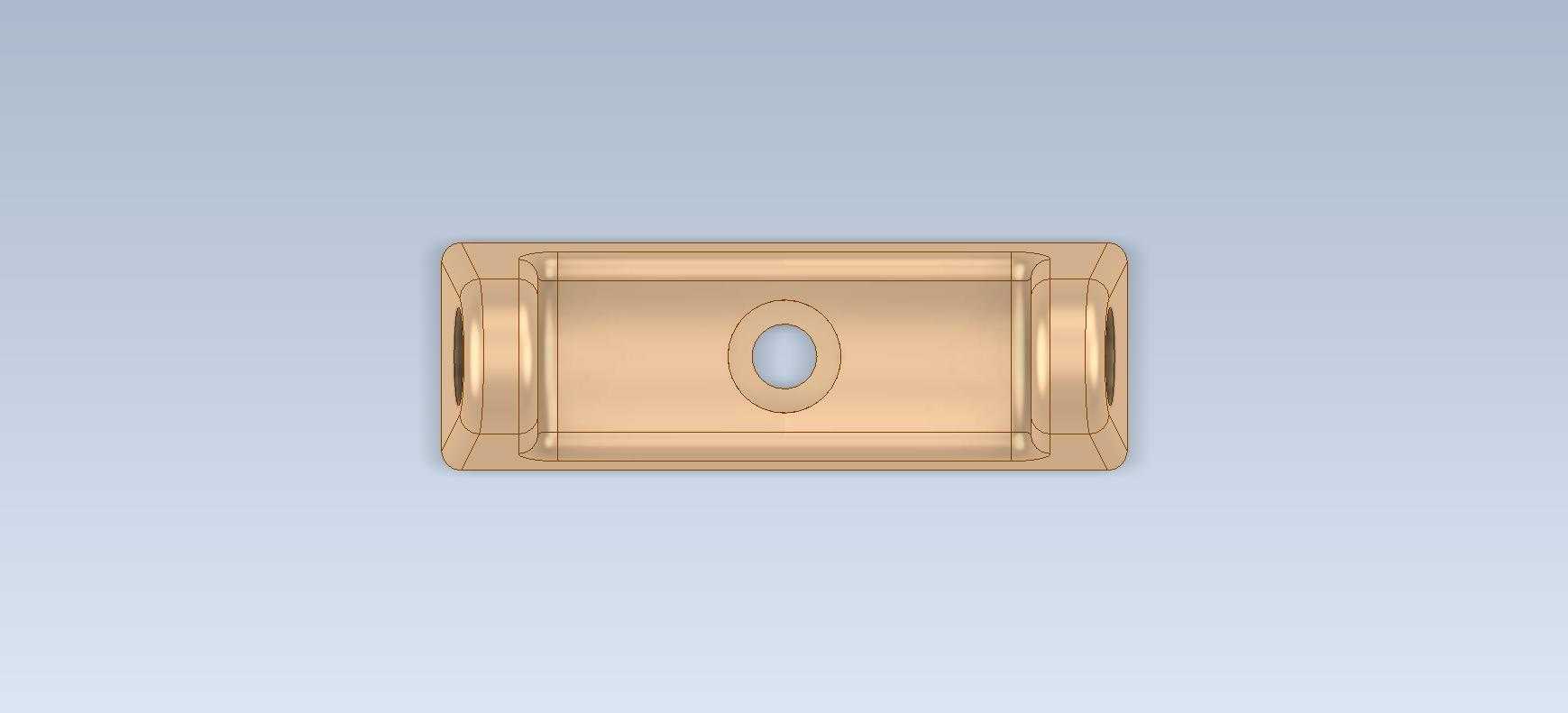

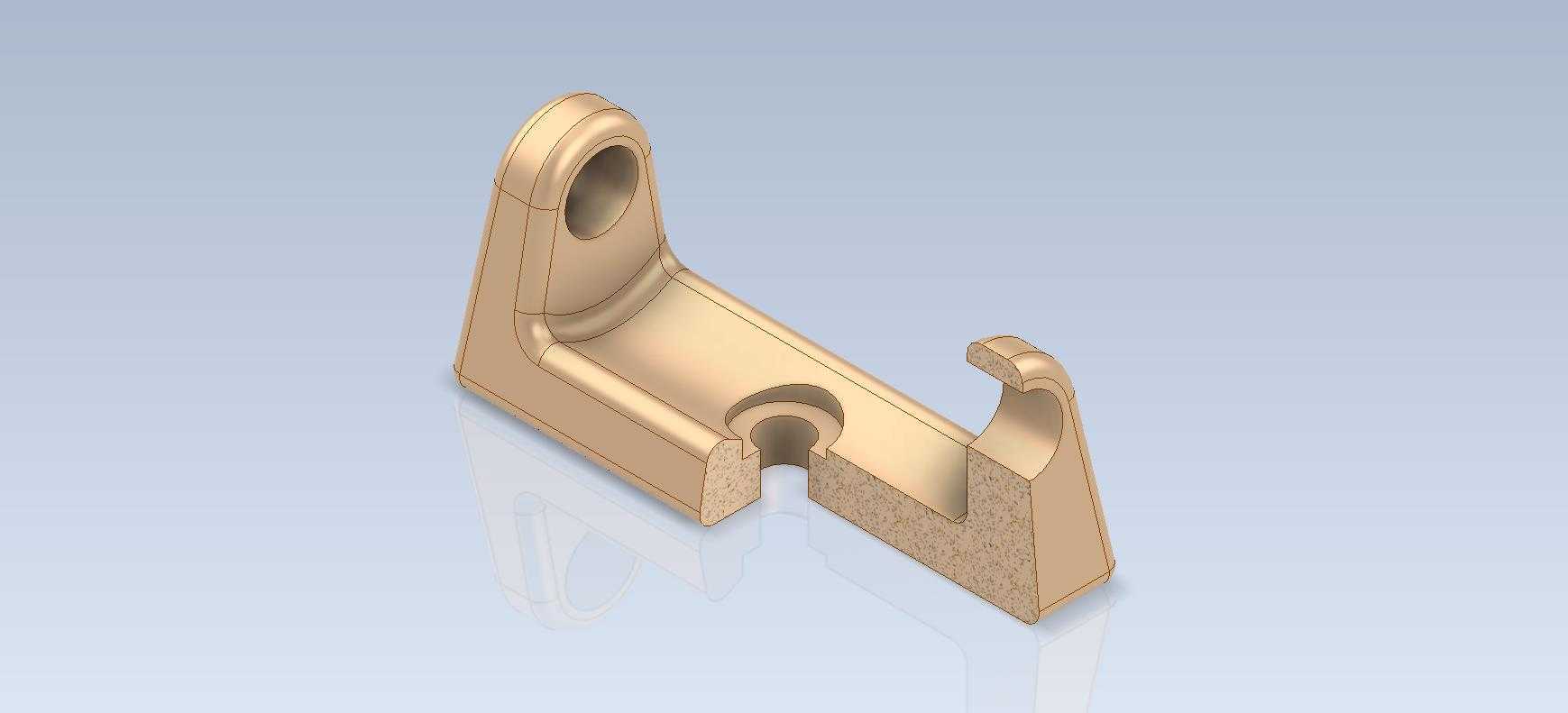

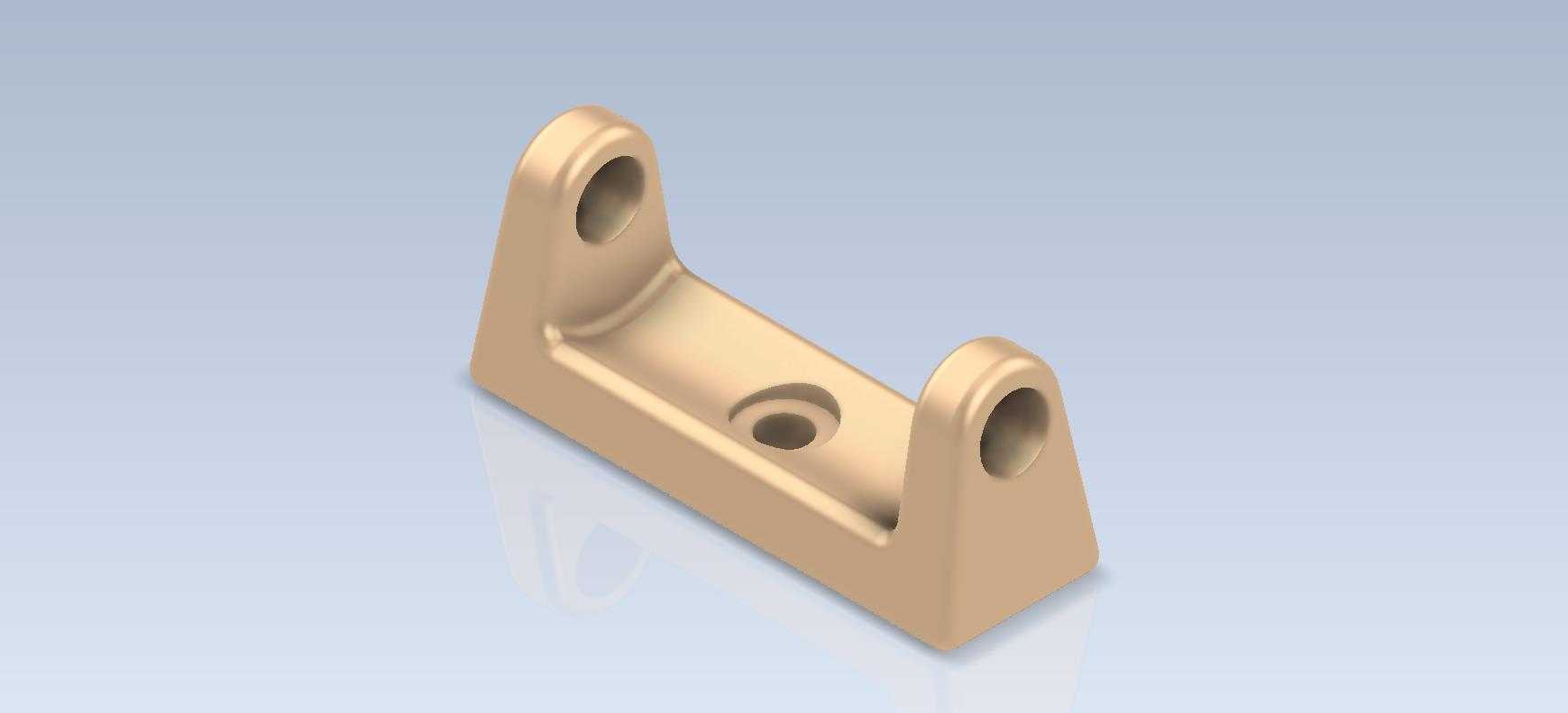

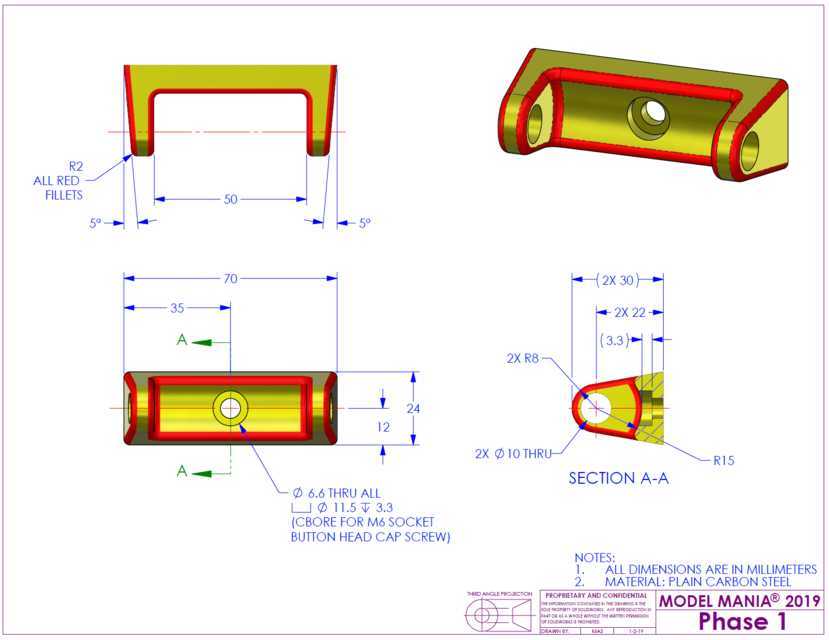

这类双耳U型支撑件在轻工自动化输送线、小型工装夹具定位单元、民用电器内部安装架上的应用十分普遍,核心作用是为带铰接需求的活动杆件提供稳定的旋转支撑基点,同时通过底部的安装面完成与主体机架的刚性连接,避免活动部件运行过程中出现偏摆、窜动问题。从结构功能上看,两侧立板的同轴通孔是核心功能位,孔位的同轴度公差直接决定了穿装销轴后的转动顺畅度,实际加工中如果两孔同轴度偏差超过0.05mm,销轴穿装后会出现卡滞,长期往复转动还会造成孔壁偏磨,缩短零件使用寿命。底部沉台孔用于穿装内六角圆柱头螺钉,将支撑座锁紧在安装基准面上,沉孔的深度设计刚好可以容纳螺钉头部,保证安装后螺钉头不突出支撑座底面,避免安装面出现虚接,同时U型槽的内底面与两侧立板的垂直度也有明确要求,防止安装后立板出现倾斜,导致铰接的杆件运动轨迹偏移。

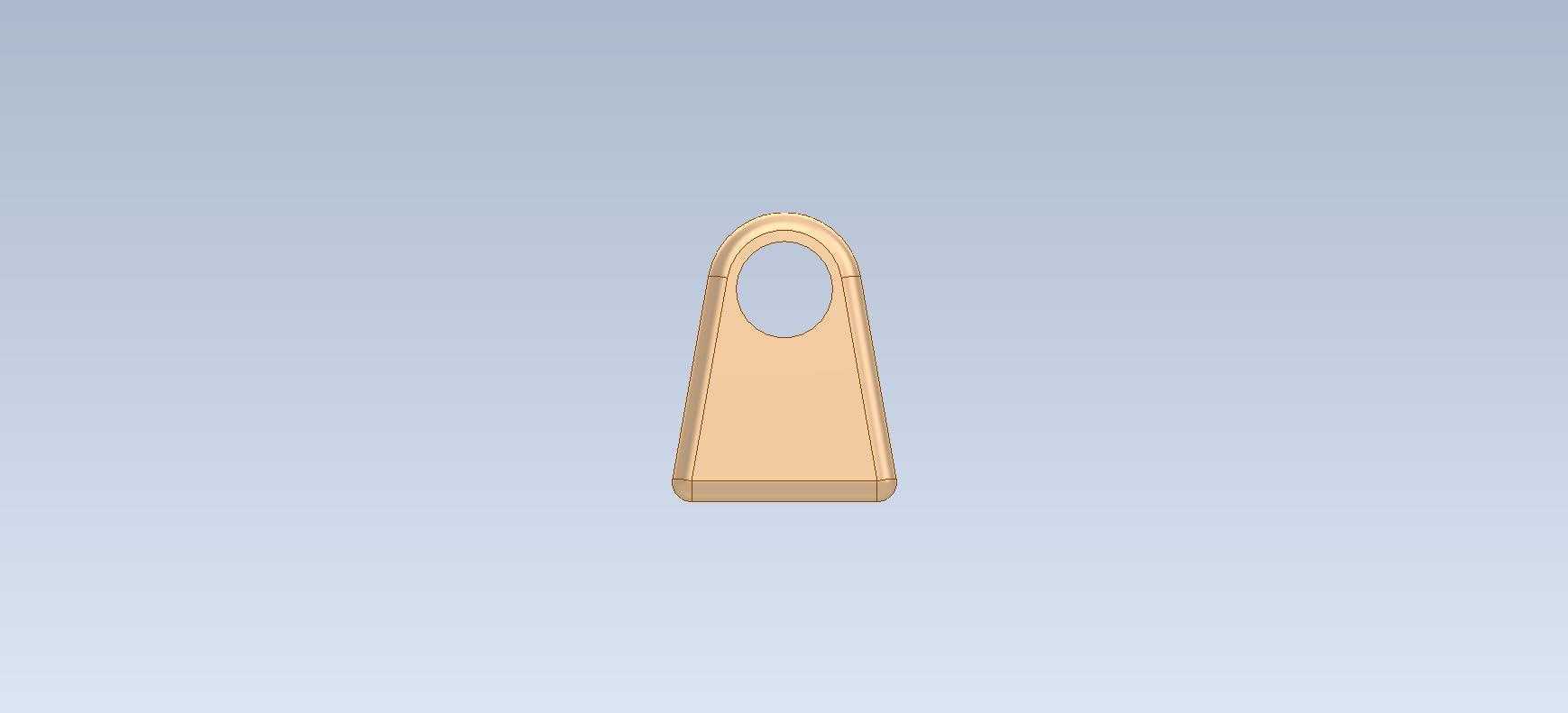

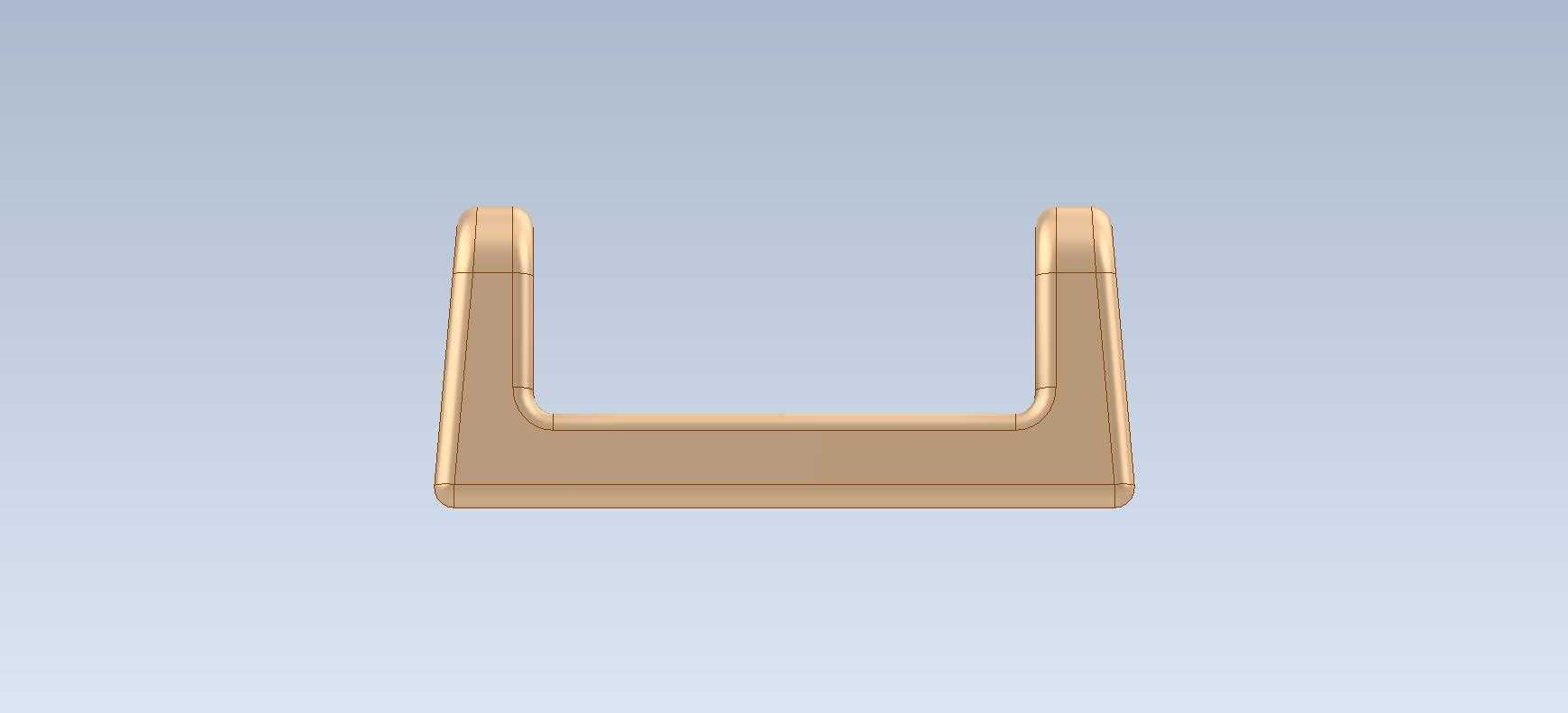

设计这类零件的时候,首先要确认配套销轴的直径,以此确定两侧耳板的通孔尺寸,再根据销轴承受的径向载荷计算耳板的厚度,避免载荷过大时耳板出现断裂变形;耳板外侧与通孔同轴的圆弧过渡,是为了分散孔位周边的应力集中,尤其是在承受交变载荷的场景下,直角结构的耳板很容易在孔边萌生裂纹,圆弧过渡可以有效降低应力峰值。底部的U型型腔并非减重设计,实际是为了避让安装面上的凸起结构,同时给铰接杆件的摆动预留足够的活动空间,避免杆件转动时与支撑座本体发生干涉。

从安装边界来看,零件整体为对称结构,底部安装面的平面度要求控制在0.02mm以内,保证锁紧后与基准面完全贴合;两侧耳板的中心距决定了铰接部位的支撑宽度,宽度越大,销轴的抗弯能力越强,适合承载更大的径向载荷,但相应的整体尺寸也会增加,设计时需要根据实际安装空间做权衡。零件的所有棱边都做了小圆角倒钝处理,一方面是避免加工和装配过程中划伤操作人员,另一方面也可以减少热处理环节的应力集中,降低零件开裂的风险。这类支撑件通常采用铝合金压铸或者45号钢铣削加工后做表面氧化、发黑处理,铝合金材质适合载荷较小、有轻量化需求的场景,钢质件则适合重载、有冲击载荷的工装设备场景。建模过程中需要重点关注两侧孔位的同轴约束、安装孔与底面的垂直约束,以及各过渡圆角的连续性,避免后续导入工程图时出现破面,影响加工尺寸标注。
