AutodeskInventor基础练习异形结构块

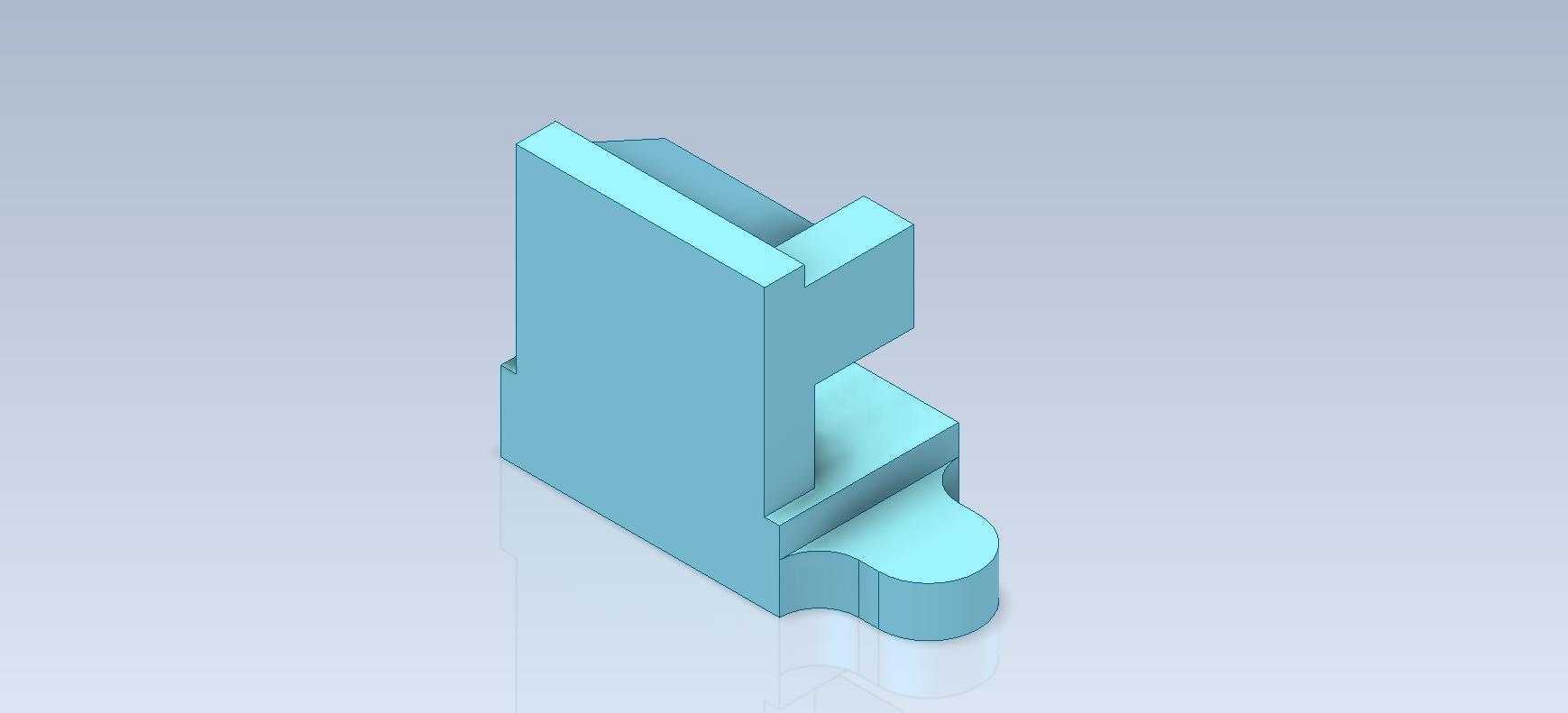

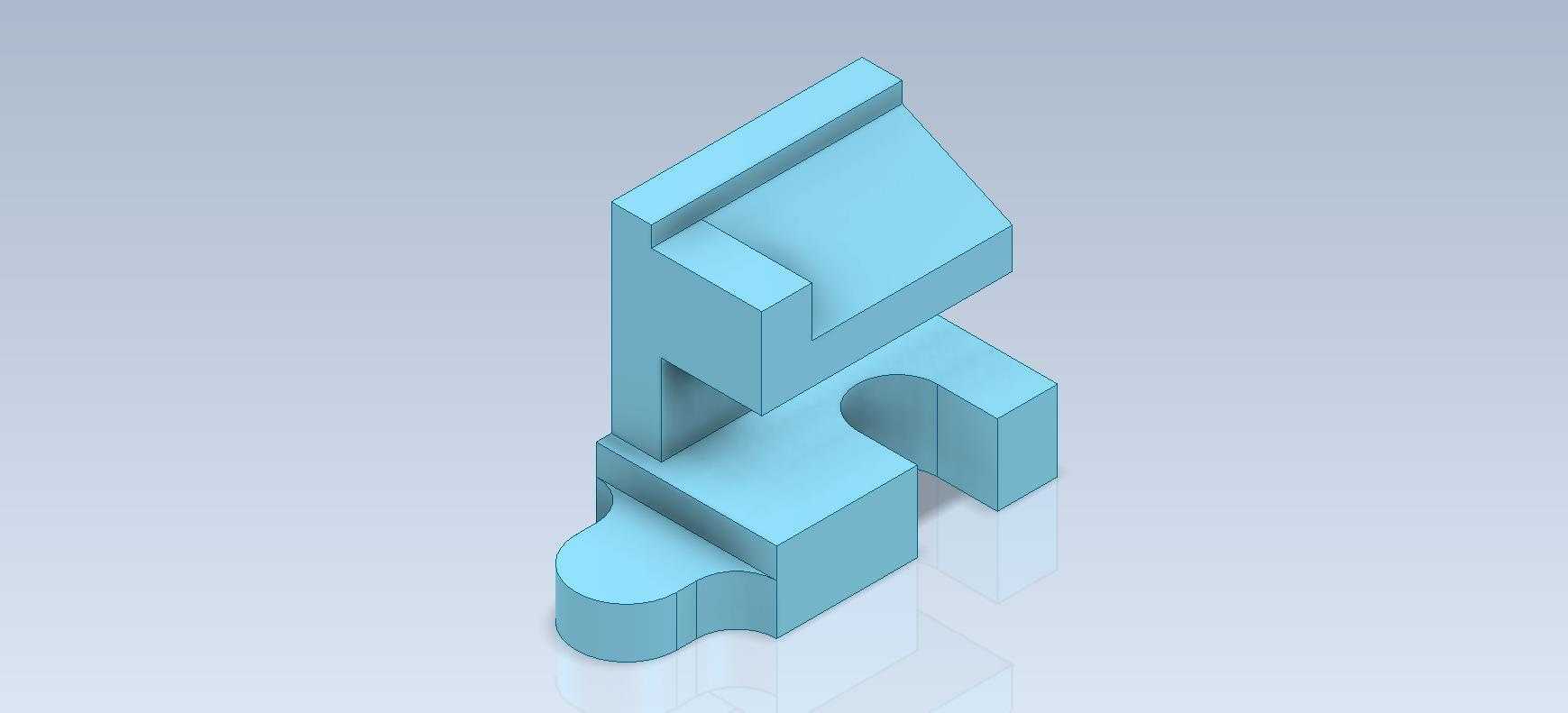

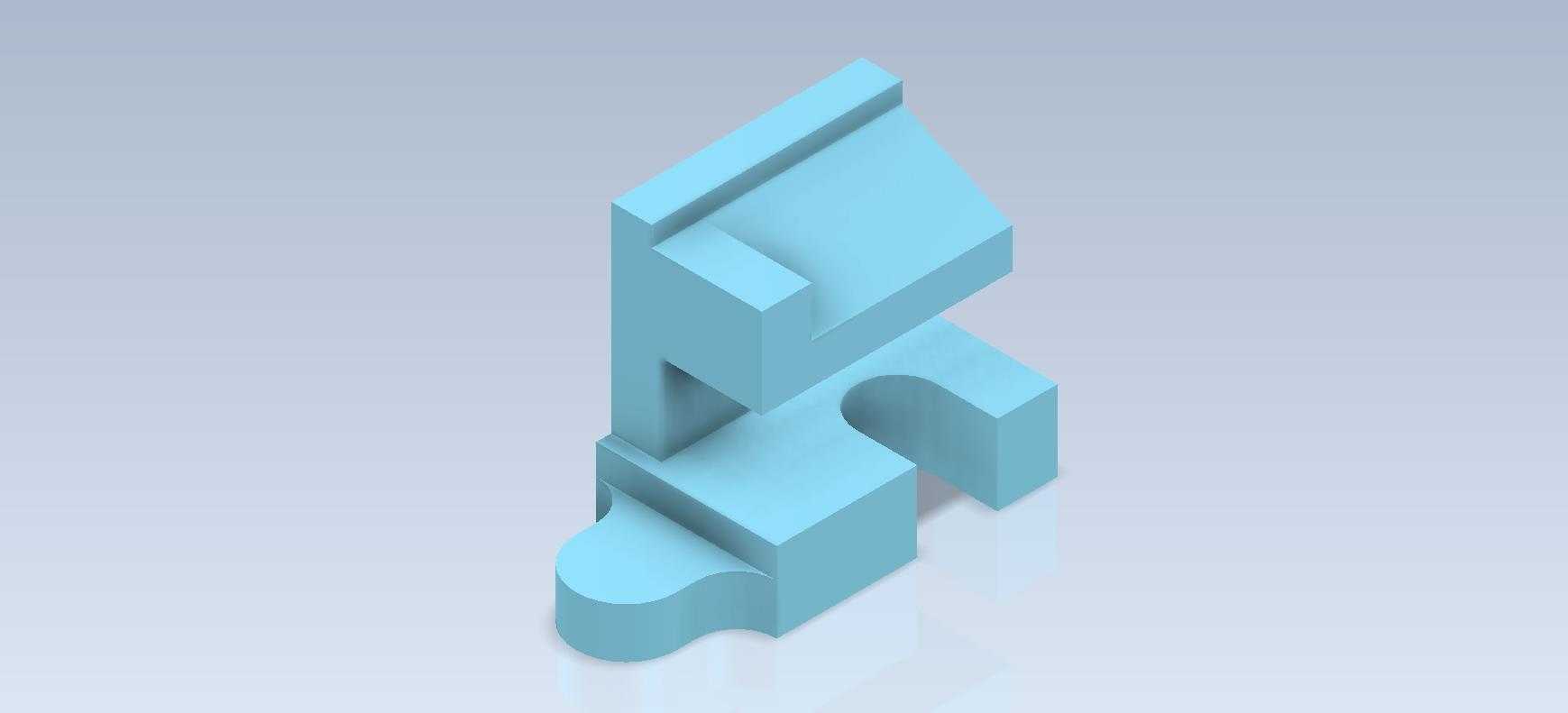

在机械结构设计的日常练习环节中，这类异形结构块常作为入门级建模训练载体，帮助从业者快速掌握三维建模软件中特征拉伸、切除、圆角过渡等基础命令的组合使用逻辑。从实际应用场景来看，这类带定位凸台、半圆避让槽、圆弧端头的结构块，多作为小型工装夹具的定位基座、自动化设备线体上的工件承载挡块，或是教学演示用的结构原理样件，在小型装配工位、教学实训台、简易定位治具中都能找到类似的结构形态。

从功能特性上看，该结构块顶部的凸起立边可作为侧向定位基准面，与工件侧面贴合实现X方向的位置限定；中部的半圆缺口是典型的避让结构，能够避开装配路径上的圆柱销、轴类零件或是管线，避免装配干涉；底部的圆弧端头设计，一方面可以减少结构块与相邻零件的硬接触磕碰，另一方面在需要小范围转动调整的工位上，圆弧面可作为转动导向面，配合定位销实现小角度的位置微调；侧面的方形凸台则是安装限位结构，可嵌入相邻零件的凹槽内，防止结构块受横向力时发生窜动，保证定位精度的稳定性。

设计这类结构时，首先要明确安装边界的约束条件：结构块的总高度需匹配工位的操作空间，避免过高导致工件放置时与上方机构干涉，过低则无法起到定位挡停的作用；底部安装面的平面度公差需控制在合理范围内，保证安装后与基座贴合紧密，不会出现翘曲影响定位精度；半圆避让槽的直径需比待避让的轴类零件大0.5-1mm，既保证足够的避让间隙，又不会因间隙过大导致结构整体刚性下降；所有棱边处的圆角过渡并非单纯的外观处理，而是为了消除应力集中点，避免结构块在频繁受撞击的工况下出现棱边崩裂，同时也能减少工件装卸时被锐边划伤的风险。

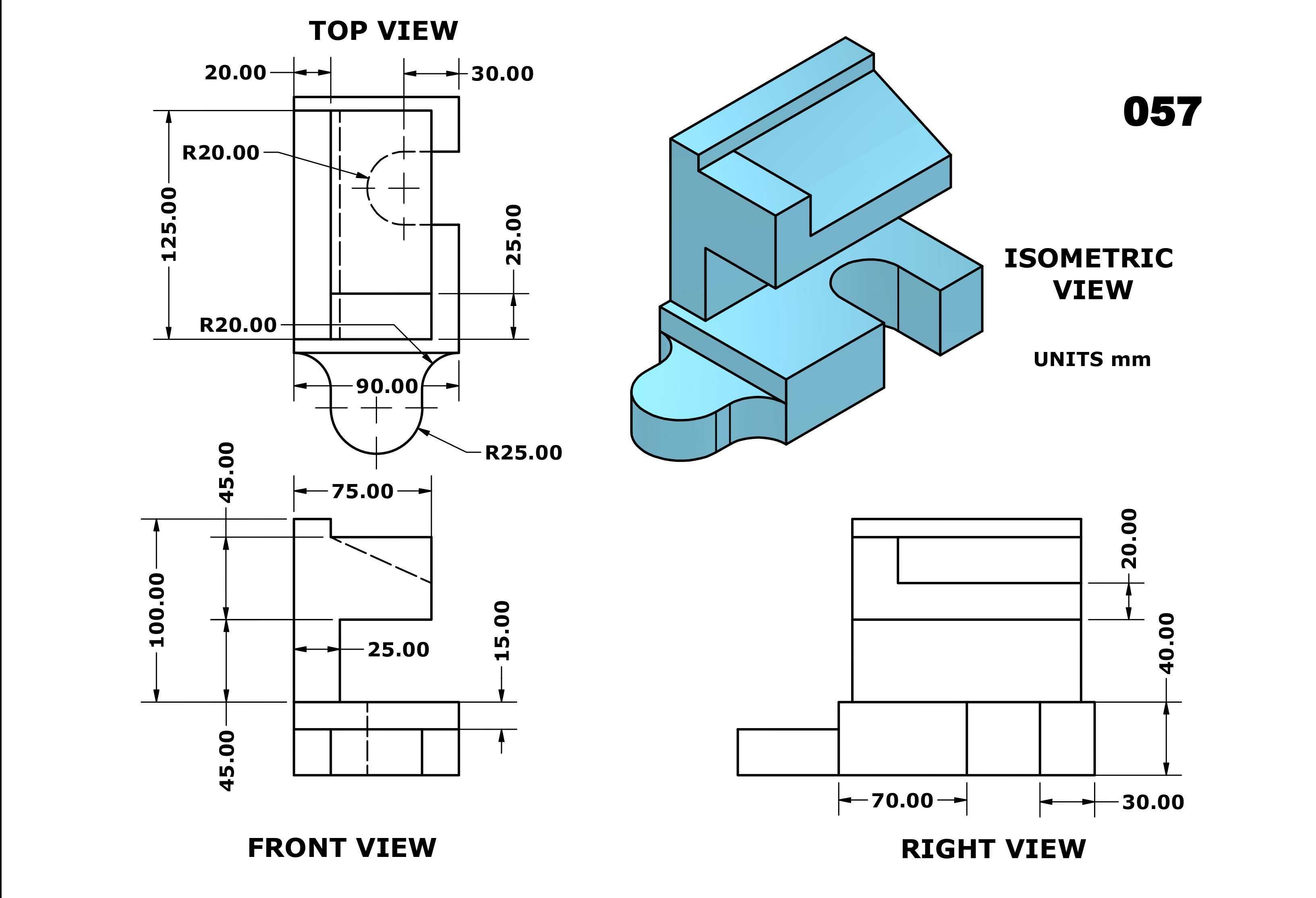

外形尺寸的设定上，这类练习件的各部分尺寸比例遵循机械设计的常规比例关系：立边的厚度约为主体宽度的1/4，保证立边有足够的抗冲击强度，不会受工件撞击后发生变形；方形凸台的突出高度约为自身厚度的1/2，既保证嵌入相邻零件凹槽后的定位深度足够，又不会因突出过长导致加工难度提升；圆弧端头的半径与底部圆弧段的半径保持一致，保证结构外形的连贯性，同时也方便建模时的草图绘制，减少特征创建的步骤。

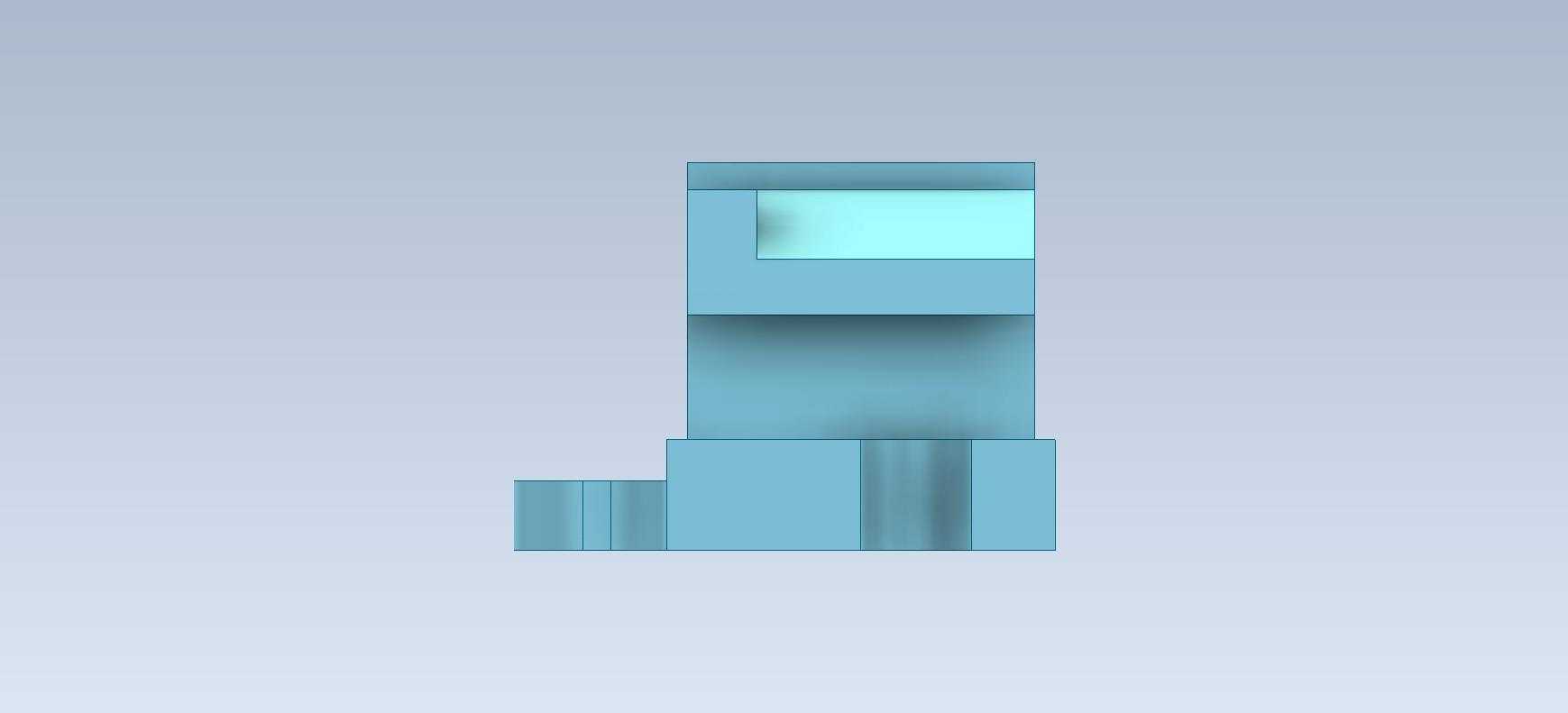

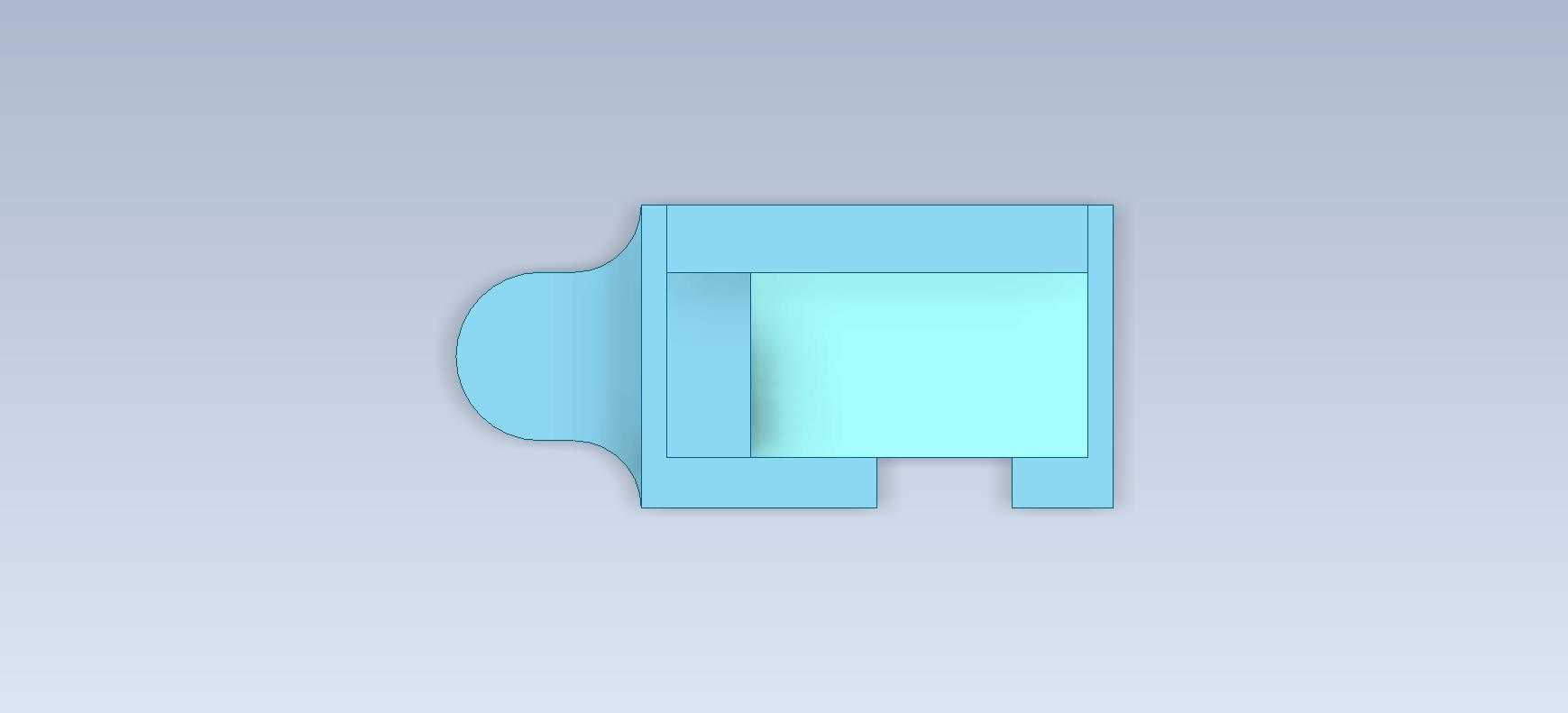

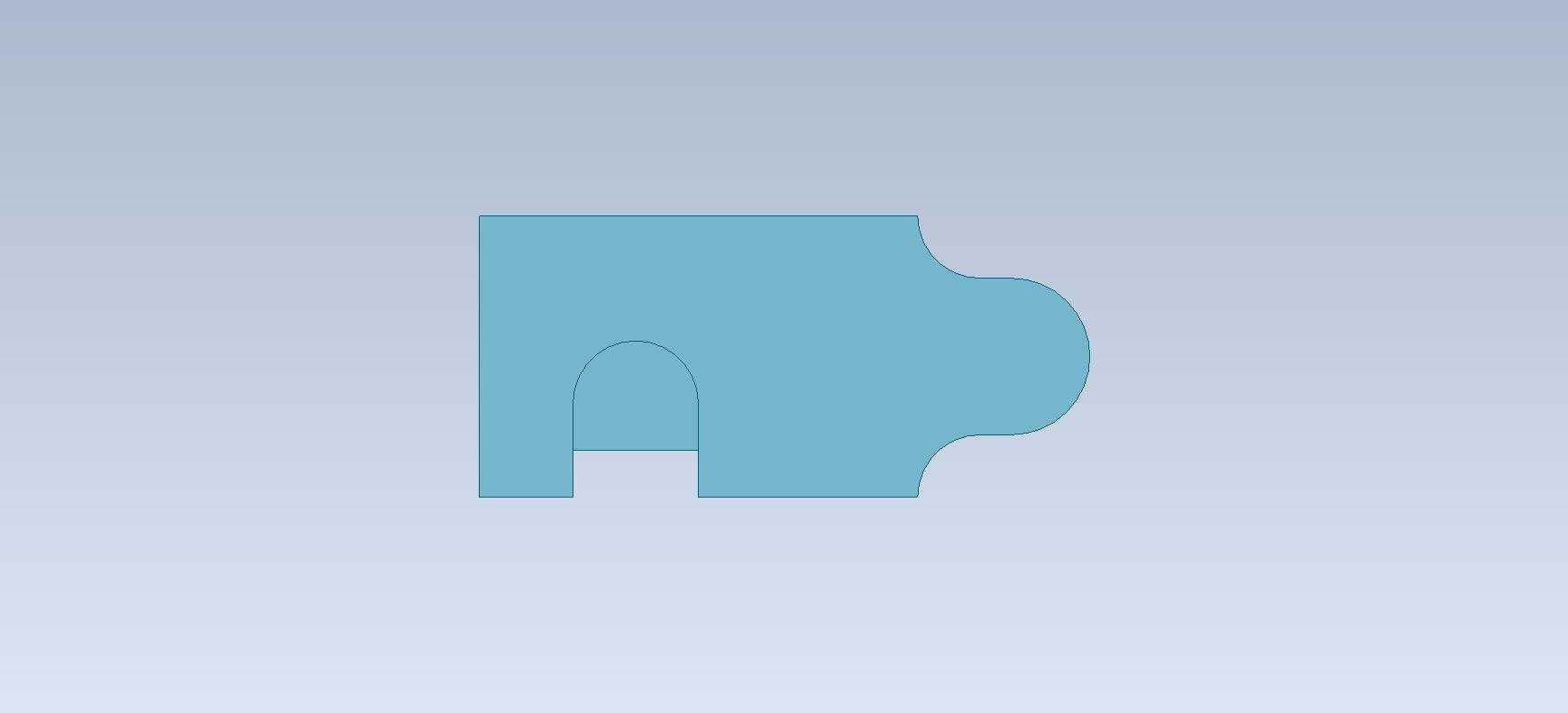

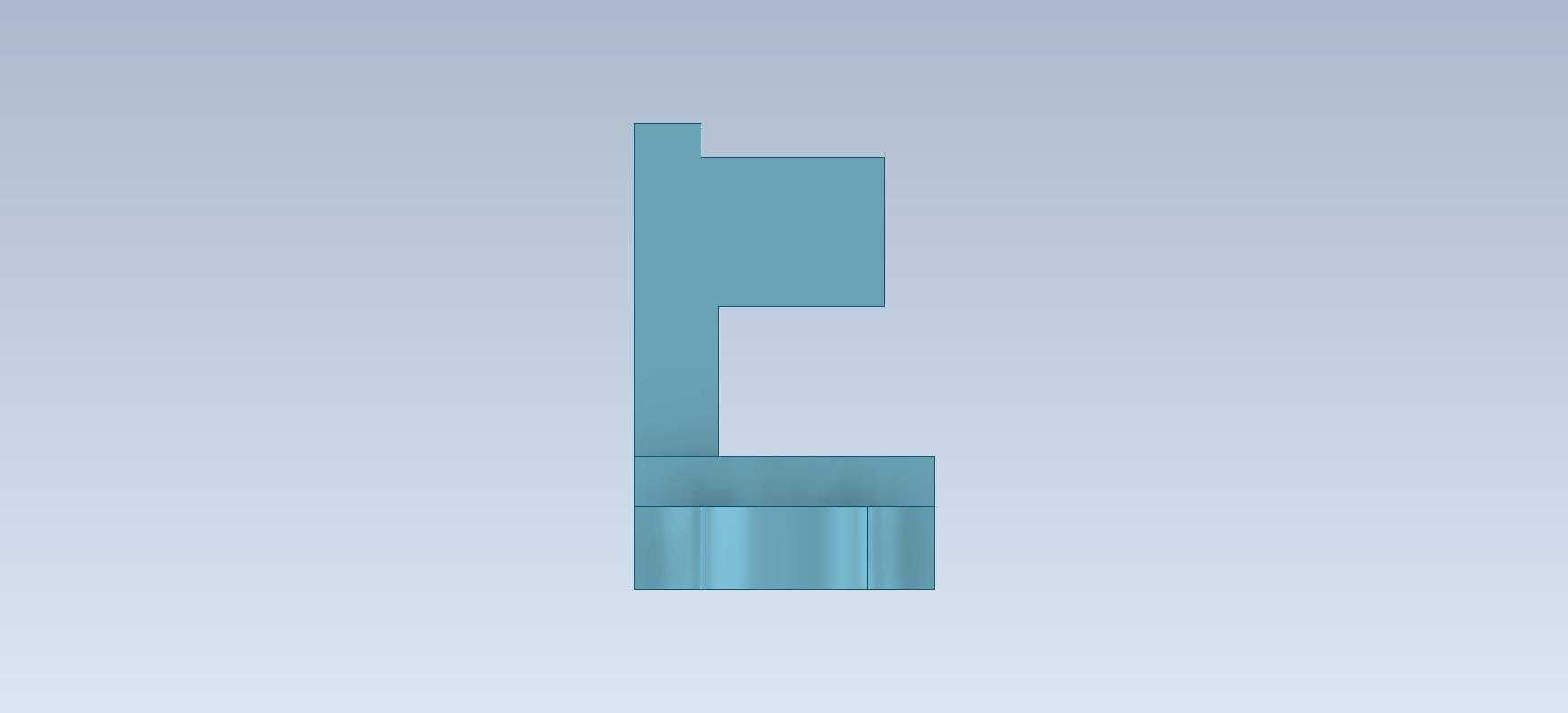

从建模思路来看，绘制这类结构首先要搭建基础草图，以底部安装面为草图基准面，绘制包含直线段、半圆弧、凸台轮廓的封闭草图，通过拉伸命令生成主体基础结构；之后在主体的上表面绘制立边的矩形草图，再次拉伸得到顶部的定位立边；接着在主体侧面绘制半圆缺口的轮廓，通过拉伸切除命令生成避让槽；最后对所有锐边进行圆角处理，完成整体结构的建模。整个建模过程需要注意各特征的先后顺序，优先创建主体基础特征，再添加附加的凸台、切除特征，避免特征顺序错误导致建模失败，同时要保证各特征之间的几何约束完整，避免出现草图过定义或是欠定义的情况，保证模型的参数化可修改性，方便后续根据实际工位需求调整尺寸参数。

在实际加工层面，这类结构块若采用金属材质加工，可通过铣削工艺一次装夹完成大部分特征的加工，半圆槽可通过键槽铣刀直接铣出，圆弧端头可通过圆弧插补加工完成，加工难度较低，适合作为数控铣入门的加工练习件；若采用非金属材质如电木、尼龙加工，则可通过3D打印或是精雕工艺快速制作，用于教学演示或是临时工装的快速搭建。结构块的安装方式多采用底部沉头孔螺丝固定，沉头孔的位置需设置在结构刚性较好的区域，避免钻孔后导致结构局部强度不足，螺丝拧紧后沉头需低于安装面，保证安装面的平面度不受影响。
