立式带座轴支撑安装支座结构设计

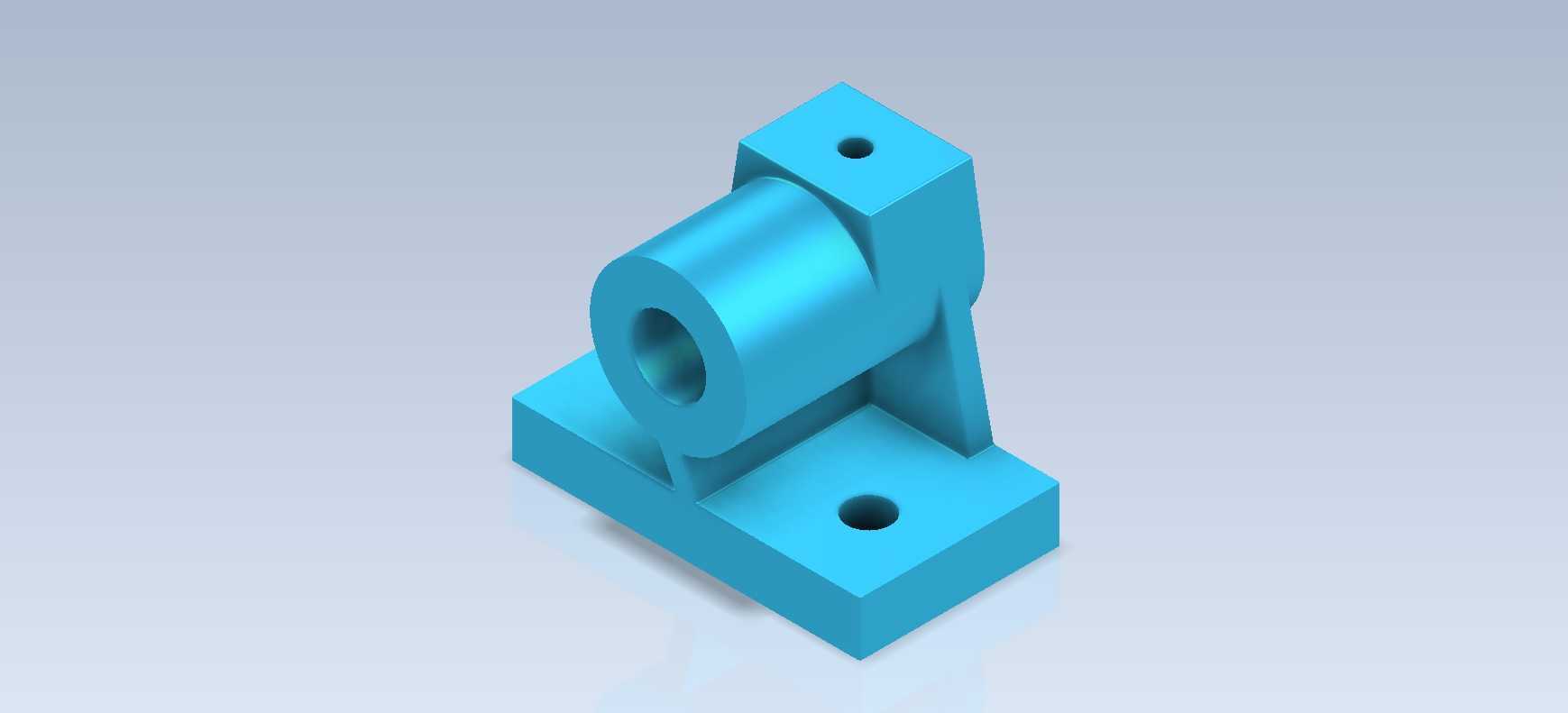

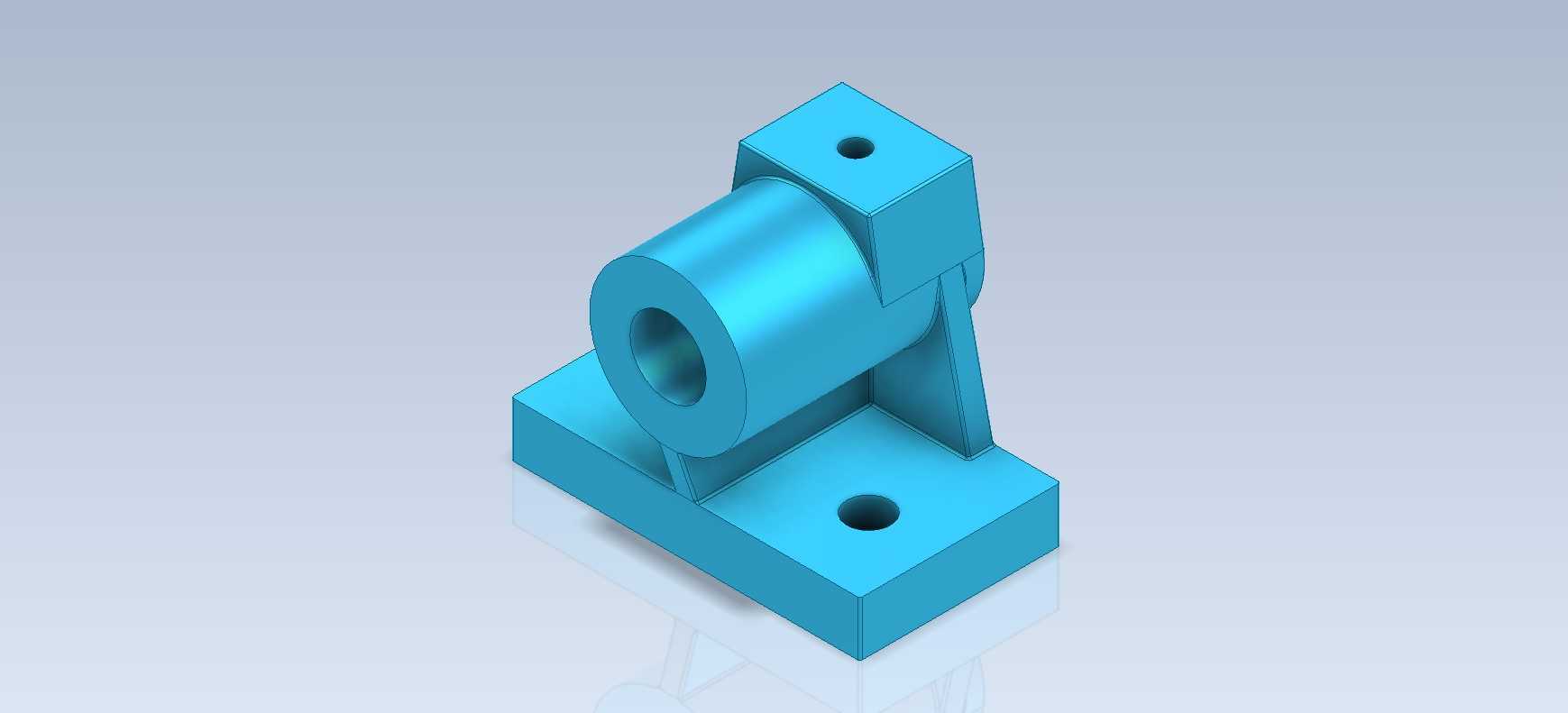

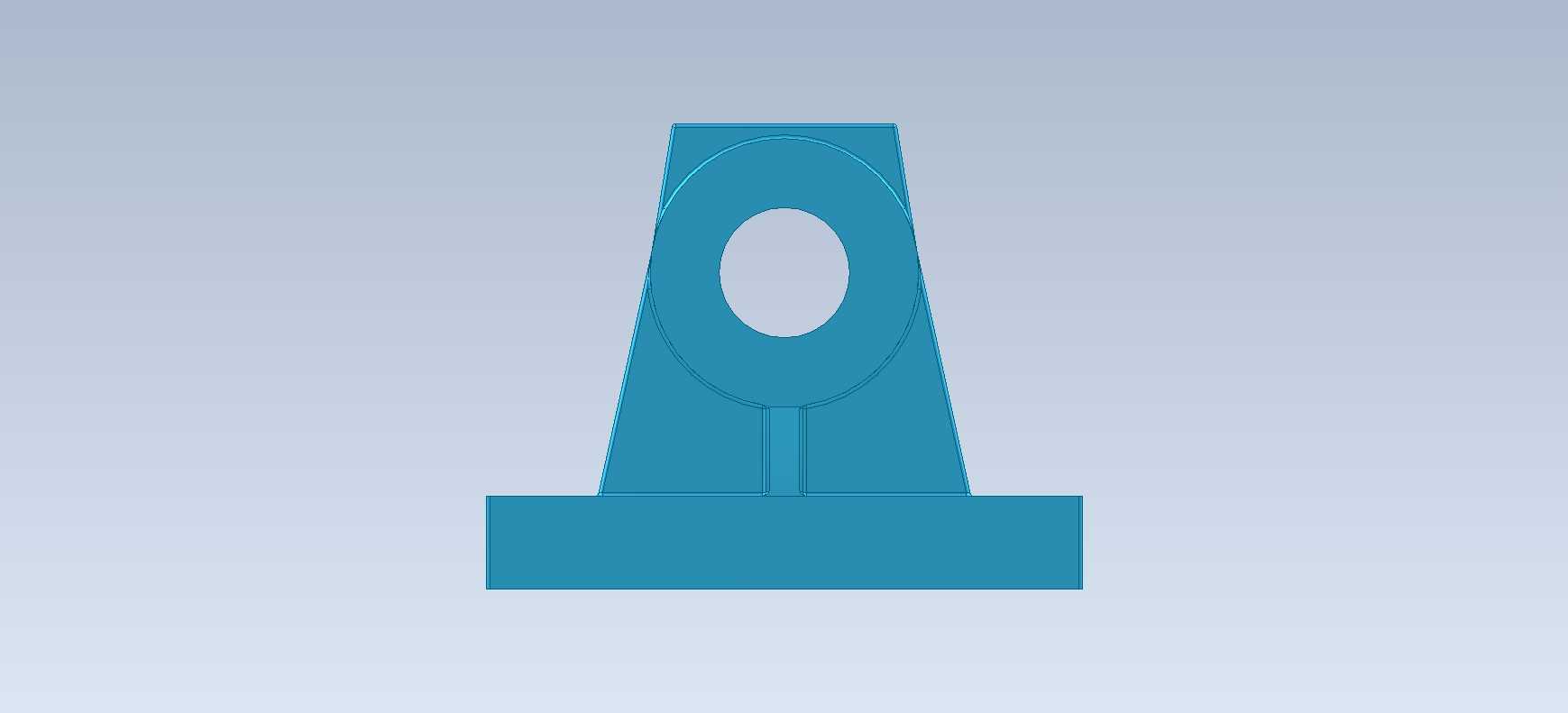

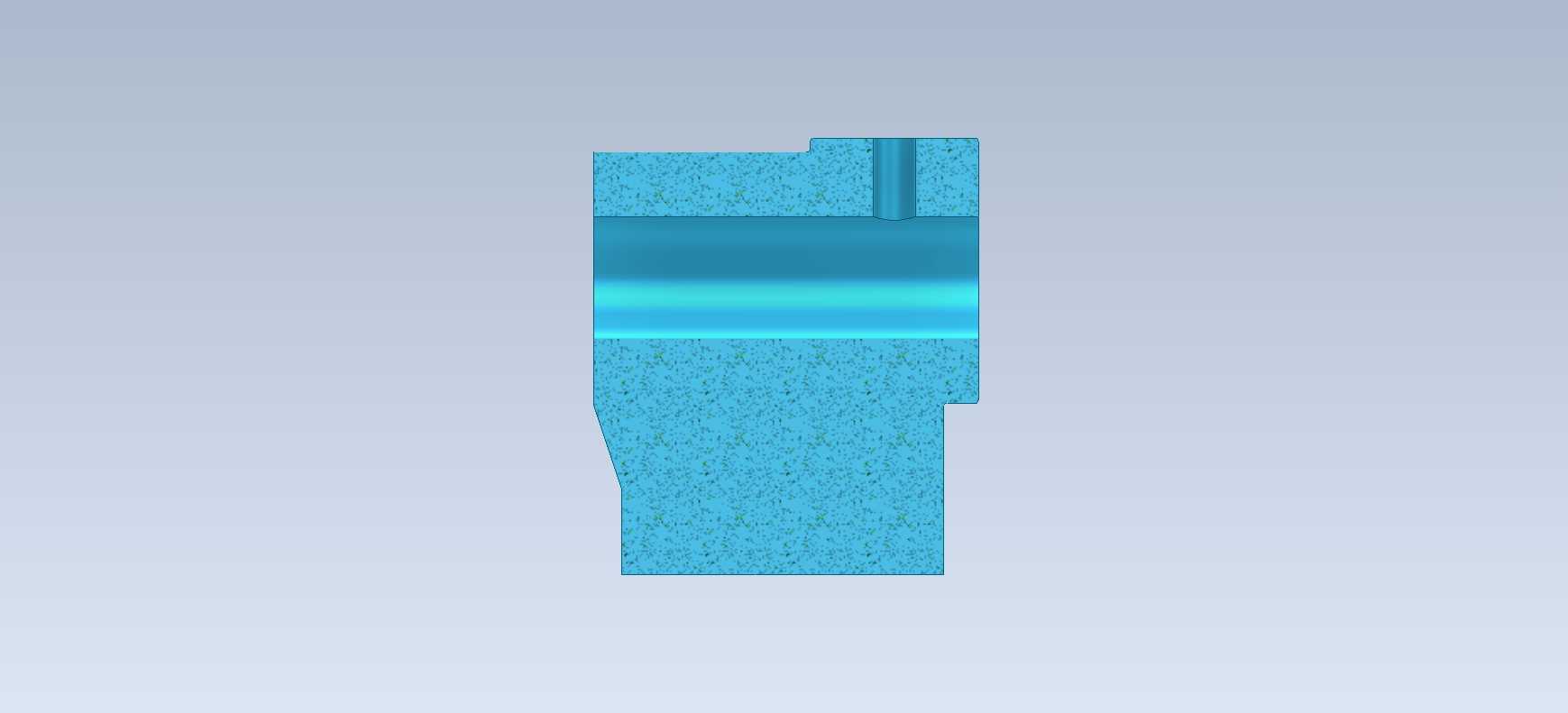

　　这类带座轴支撑结构在小型传动机构、轻工自动化输送线的从动端支撑、桌面级工装夹具的转轴定位场景中十分常见，核心作用是为回转类轴件提供稳定的径向支撑，同时通过底部安装板实现与设备机架的刚性固定，避免轴系运转过程中出现径向窜动、支撑偏载的问题。从结构功能来看，中间的空心筒段是核心的轴配合区域，内孔需要与配套的轴径保持合理的配合公差，若用于轻载手动调节场景可选用间隙配合，若用于动力传递的旋转支撑则需要根据载荷等级选择过渡配合，同时预留轴承安装位或者衬套嵌入空间，降低轴运转过程中的磨损速率。

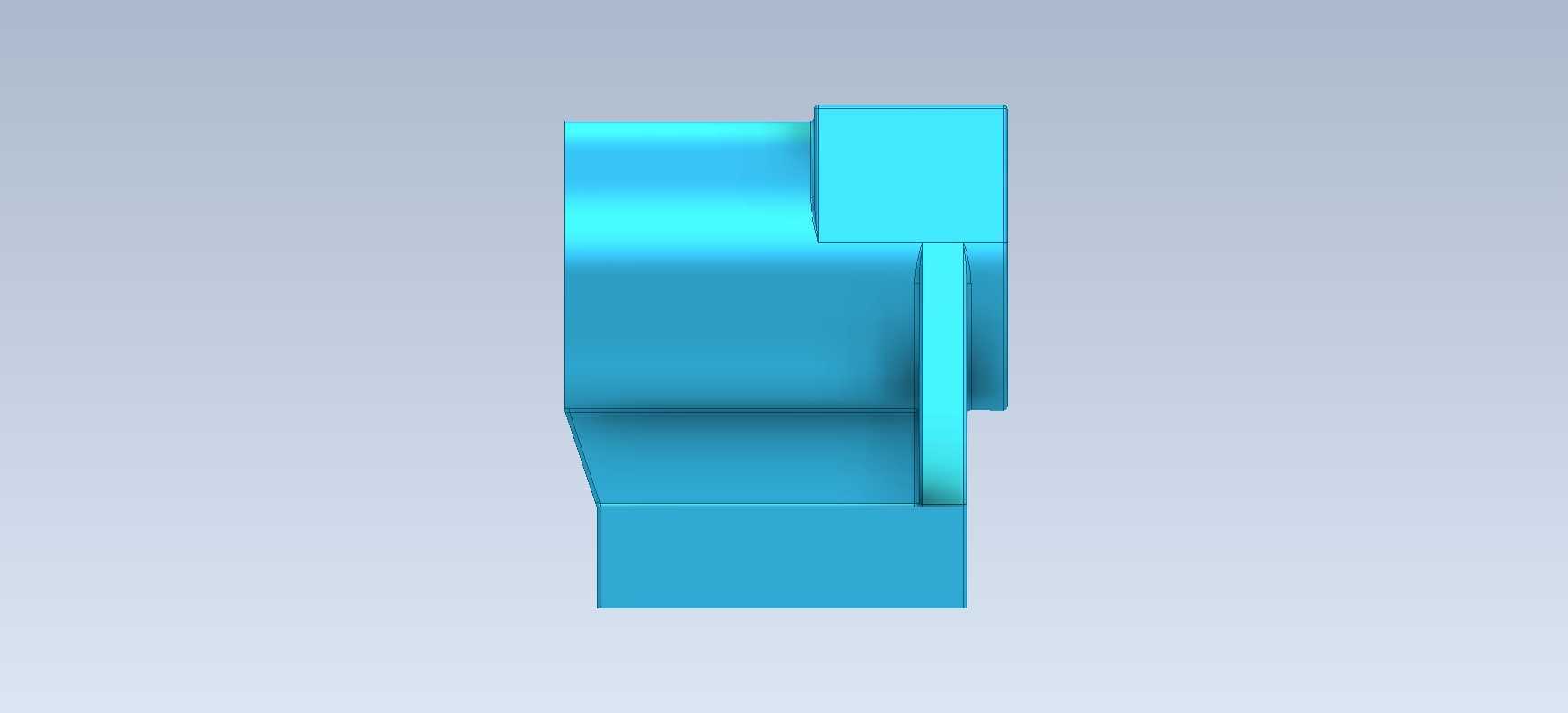

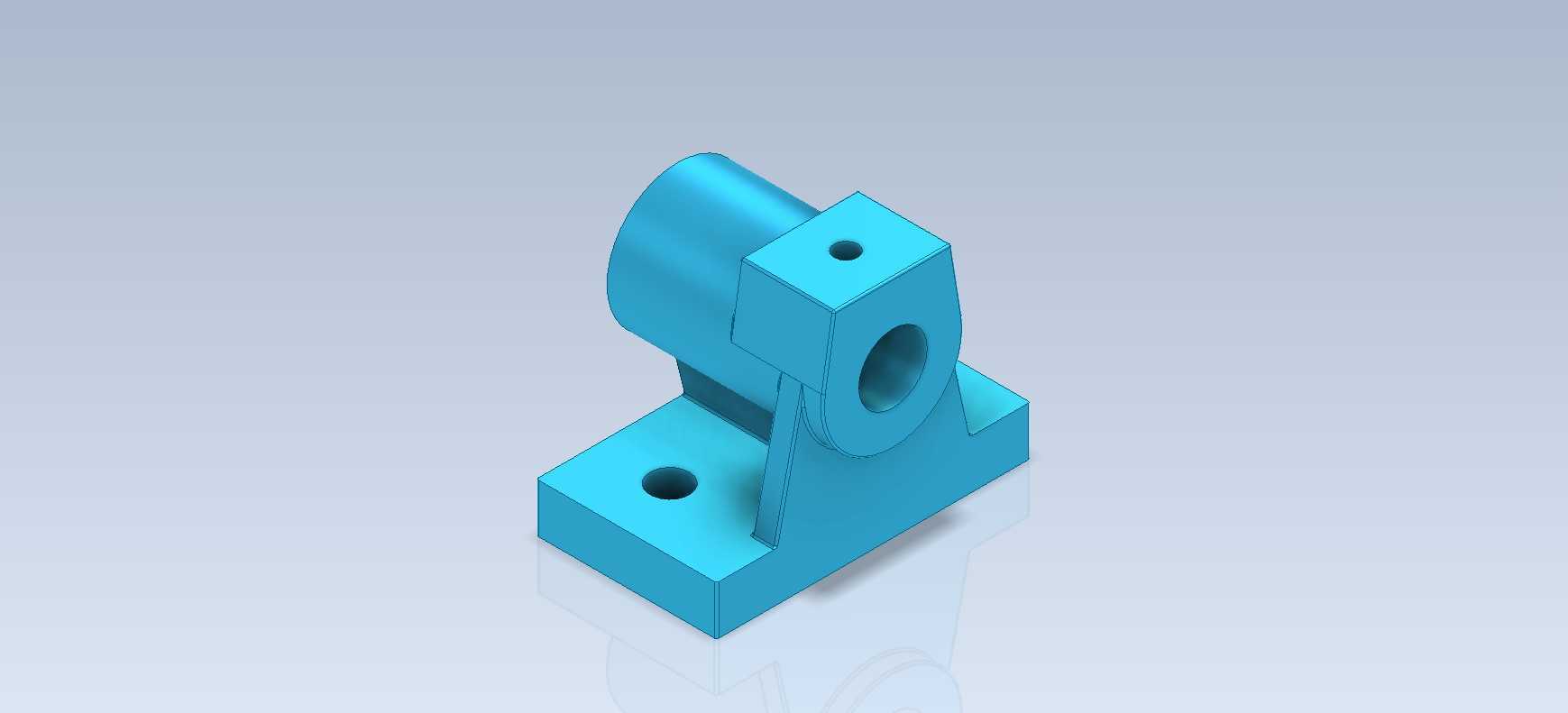

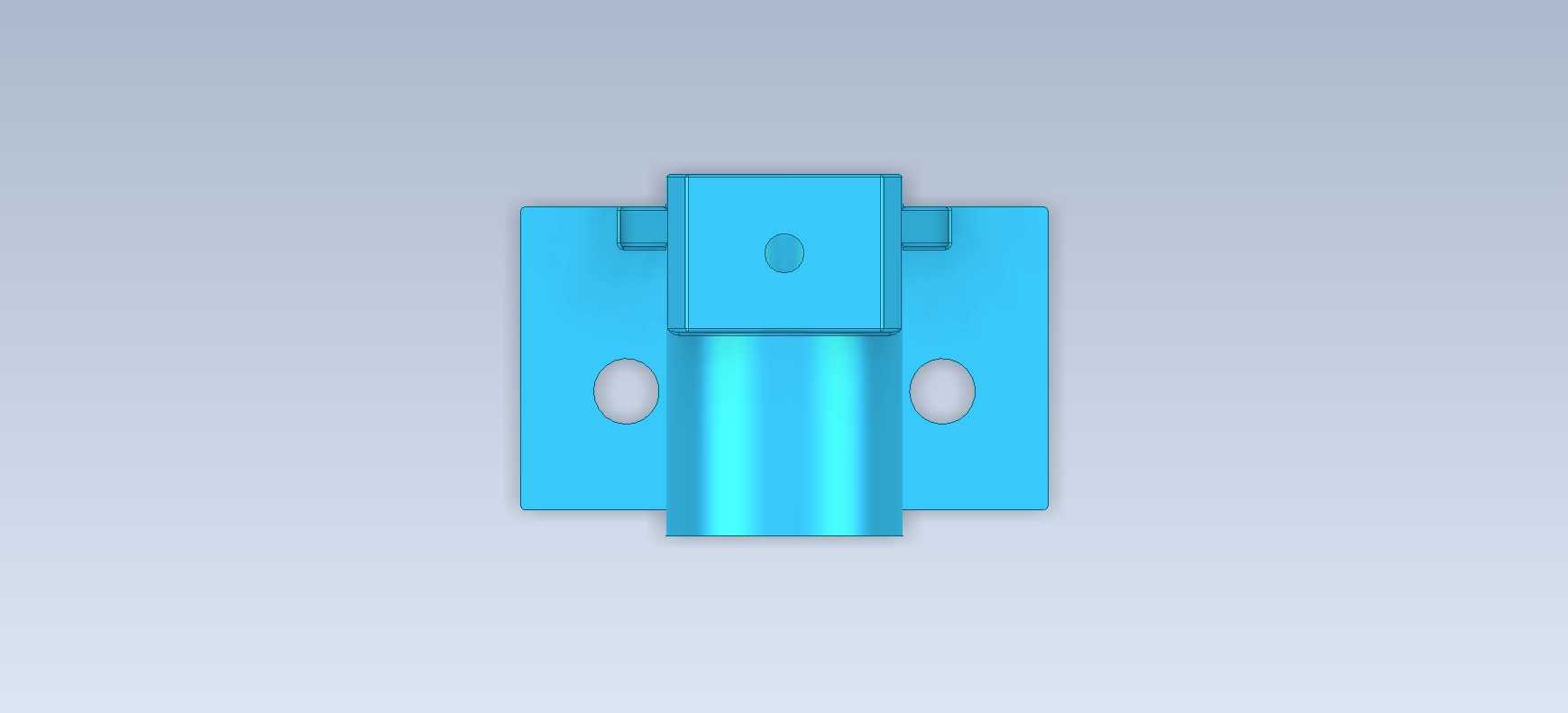

　　两侧的连接筋板是结构强度补强的关键，很多新手建模时容易忽略筋板的拔模角度与壁厚过渡，实际加工中如果筋板与筒体、底板的连接处没有做圆角过渡，铸件生产时很容易出现应力集中导致的开裂，注塑成型时也会因为壁厚不均产生缩痕，影响零件的整体强度。底部的方形安装板设置了两个对称的安装孔，孔位的中心距需要匹配设备机架上的预装螺孔位置，安装孔本身可设计为沉孔结构，让内六角螺栓安装后头部不突出安装面，避免与其他运动部件产生干涉；筒体顶部的小孔可用于安装紧定螺钉，实现穿入筒体内孔的轴件轴向定位，防止轴在运转过程中出现轴向窜动，也可作为润滑油注油孔，定期向配合面加注润滑脂降低摩擦损耗。设计这类支撑座时，首先要明确实际工况的载荷参数：如果是承受径向载荷为主的场景，要适当加大筒体的壁厚，同时增加筋板的厚度，提升整体抗弯曲变形能力；如果是有轴向载荷的场景，需要在筒体内孔的端部设计轴用挡圈槽，配合挡圈实现轴向限位。建模过程中要优先确定安装基准，通常以底板的下表面作为Z向基准面，筒体的内孔轴线作为回转中心基准，先绘制底板的草图拉伸成型，再绘制筒体的截面轮廓拉伸至设计高度，之后添加两侧的筋板特征，最后处理所有的安装孔、圆角与倒角细节。

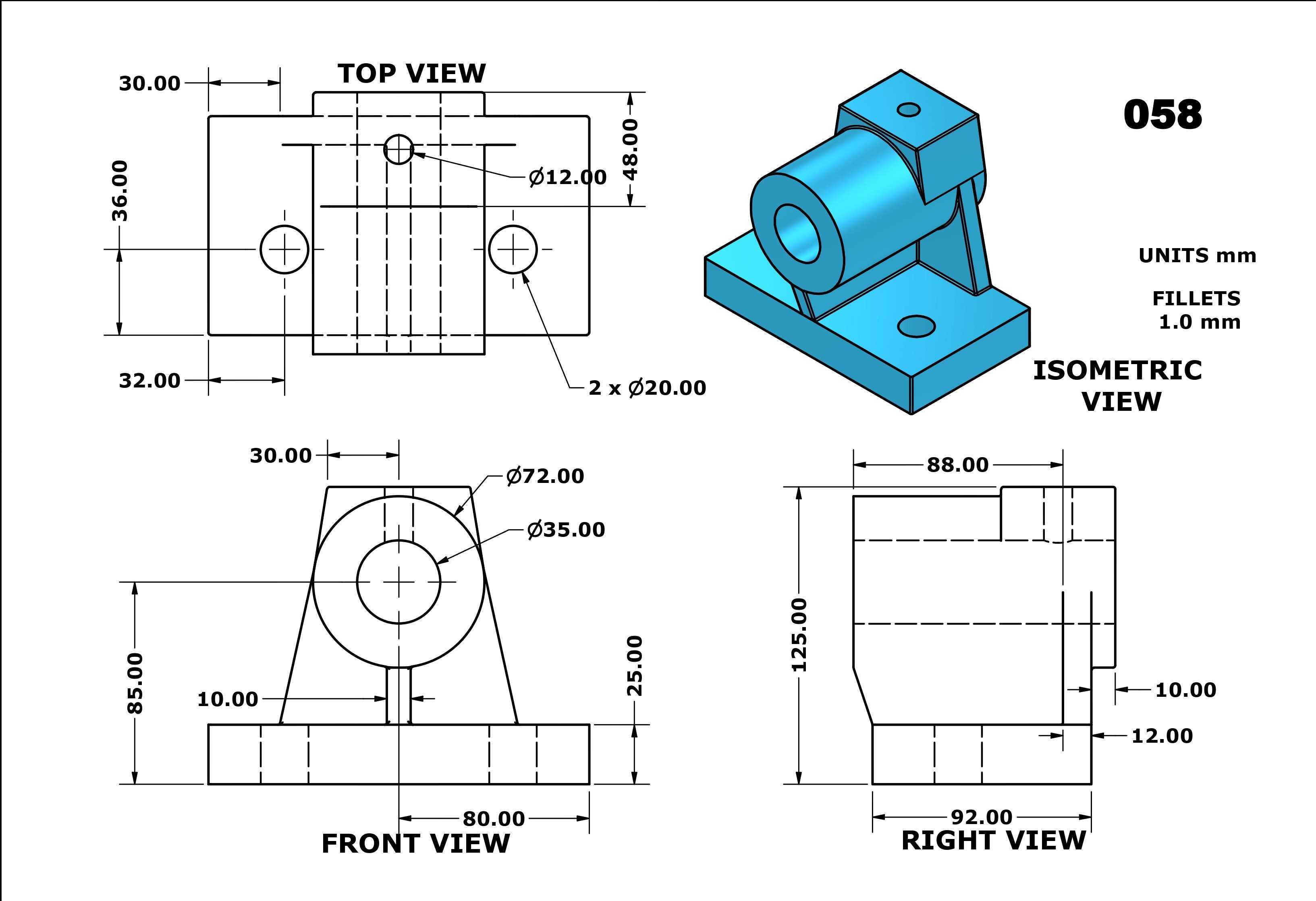

　　尺寸边界方面，这类小型练习用支撑座的底板长度通常控制在60-80mm区间，宽度在40-50mm区间，底板厚度不小于8mm才能保证安装时的刚性，避免螺栓锁紧时底板出现变形；筒体的外径通常为30-40mm，内孔直径根据常用的轴径设计为12-20mm区间，筒体中心高度距离底板安装面的高度控制在40-60mm，保证安装后轴件与下方的机架平面留有足够的间隙，避免轴上安装的传动件与机架产生摩擦。实际应用中还要考虑零件的材质选择，普通工况下选用HT200灰铸铁铸造即可，具备较好的减震性与耐磨性；如果是用于轻量化的自动化设备，可选用6061铝合金加工，降低整体重量；如果是用于腐蚀环境，则需要选用304不锈钢材质，提升零件的抗腐蚀能力。

　　加工工艺层面，底板的安装面需要做铣削加工保证平面度，筒体的内孔需要做镗削或者铰削加工保证圆度与同轴度，两个安装孔的位置度公差要控制在0.1mm以内，避免安装时出现孔位错位无法装配的问题。很多初学者在设计这类零件时，容易只关注外观造型而忽略工艺性，比如筋板的厚度超过底板厚度导致铸造缺陷，安装孔的边缘没有做倒角导致螺栓装配时刮伤螺纹，筒体的端面没有做倒角导致轴件穿入时卡滞，这些细节都是实际工程应用中需要重点关注的点。另外在装配验证阶段，要检查支撑座安装后筒体轴线与配套传动件的同轴度，若存在偏斜会导致轴件运转时产生附加弯矩，加速轴承与轴的磨损，严重时甚至会出现轴断裂的故障。
