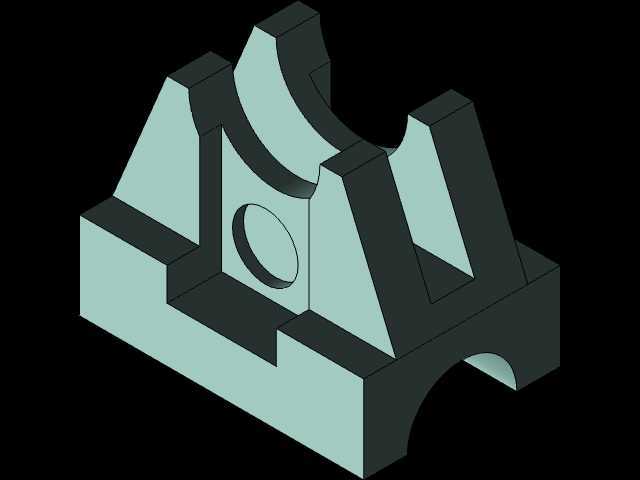

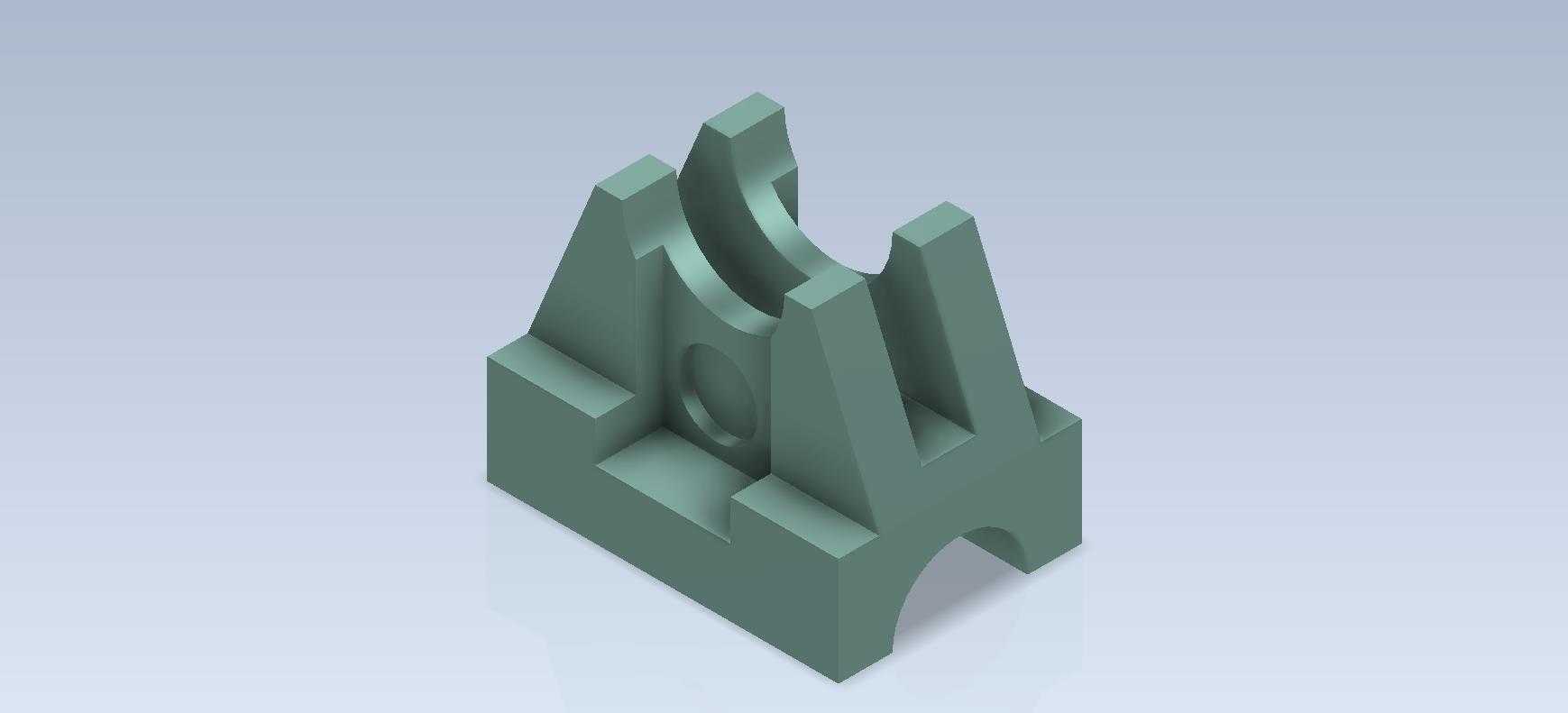

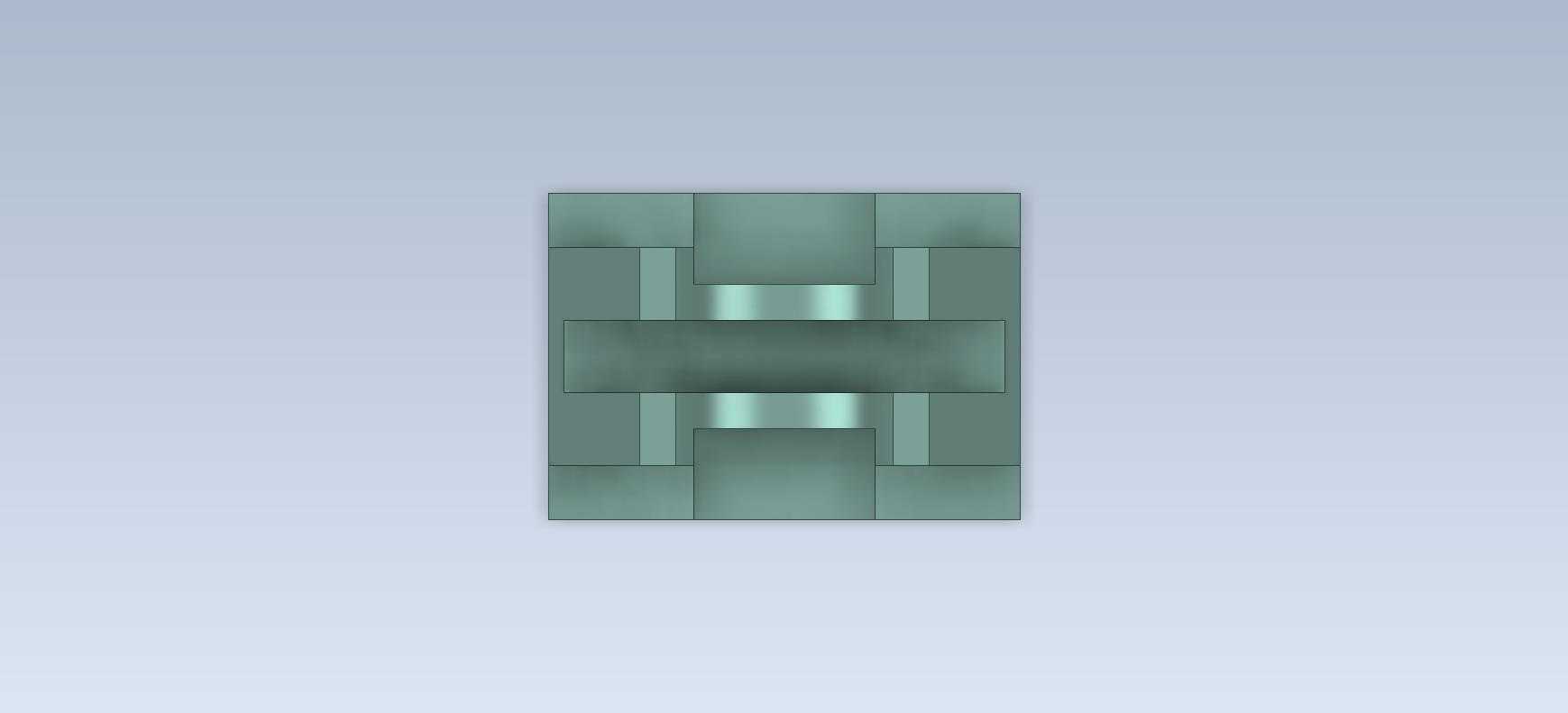

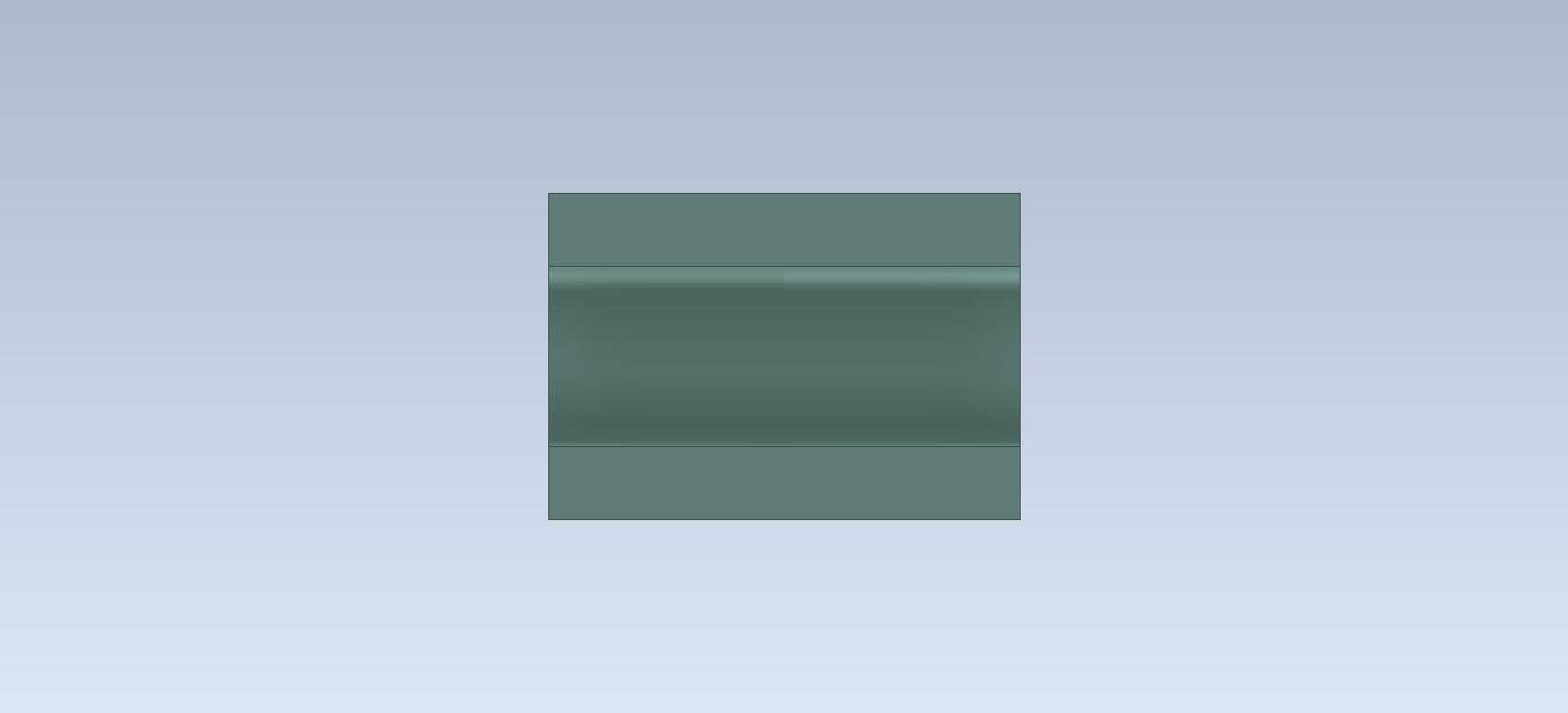

带弧形槽的块状支撑定位结构件

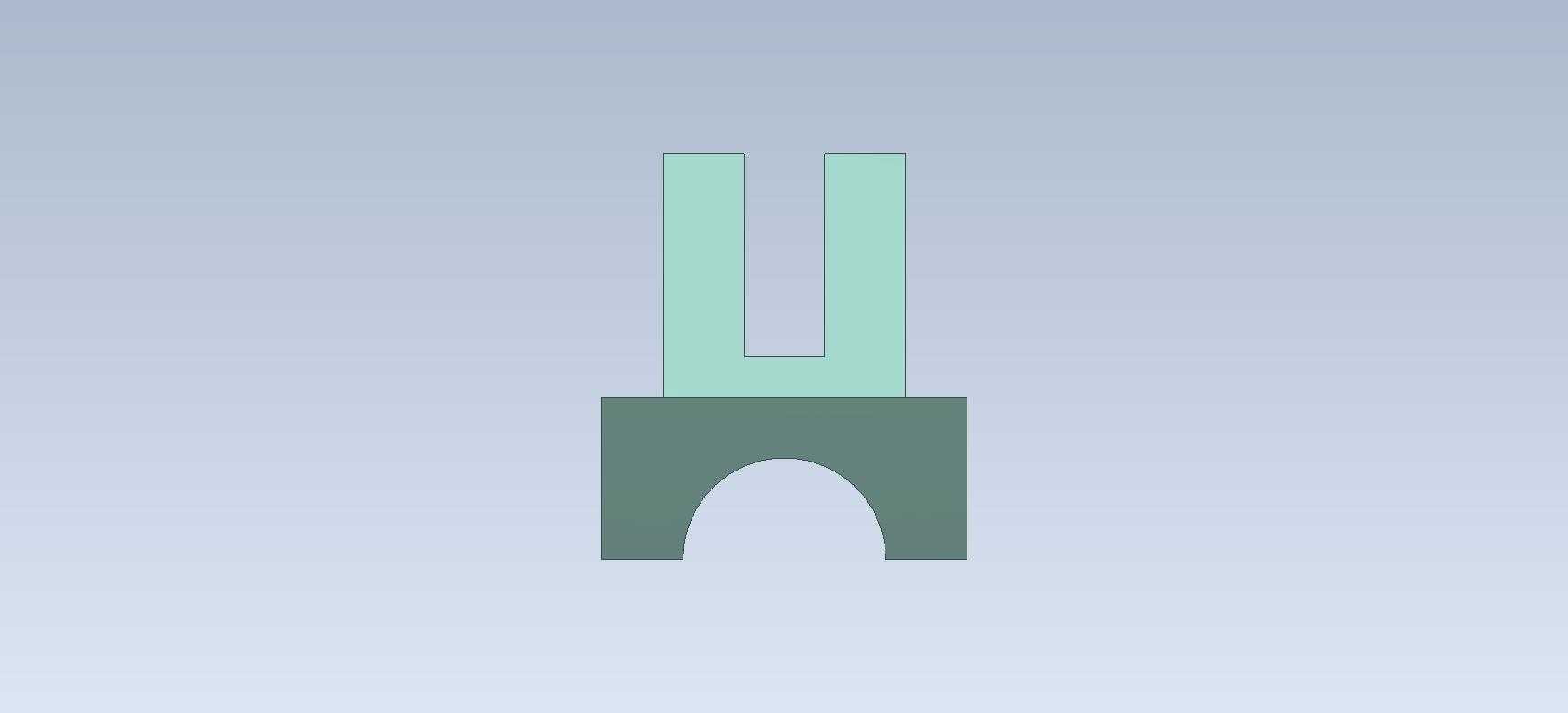

　　在工装夹具、小型自动化输送线的定位工位中，这类带弧形槽的块状支撑件是十分常见的功能结构，很多刚接触三维建模的从业者在基础练习阶段都会接触到类似构型，它的设计逻辑完全围绕实际工位的限位、支撑需求展开，没有多余的装饰性结构，每一处几何特征都对应明确的装配或功能要求。从实际使用场景来看，这类零件常被用在小型工件的中转定位工位，比如电子元器件组装线的工件托座、小型五金件加工的临时支撑座，底部的拱形缺口是为了避让工位下方的走线或者小型顶升机构，避免安装时和下方的固定件、传动件产生干涉，这个缺口的弧度和宽度需要匹配对应工位的顶升杆行程，保证顶升过程中零件不会和支撑座发生剐蹭。

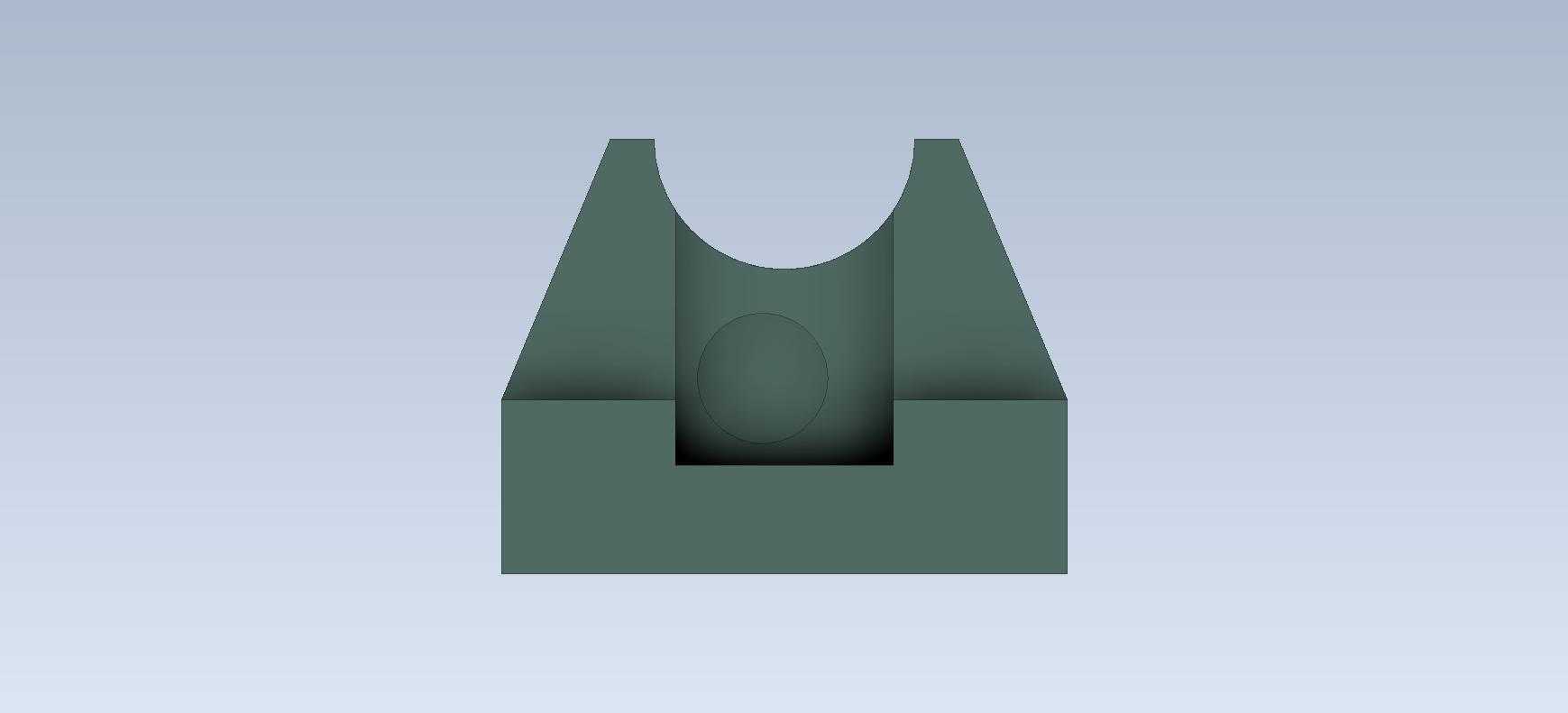

　　两侧的立板结构是主要的限位面，立板内侧的弧形槽是核心功能特征，这个槽的曲率完全匹配需要定位的圆柱形工件外径，比如小型轴类零件、管状工件的侧壁，当工件放置到支撑座上时，弧形槽可以完全贴合工件的圆柱面，限制工件的径向窜动，避免工件在工位停留、加工或者转运过程中发生偏移，保证后续工序的定位精度。立板上的圆形沉孔是用来安装锁紧件的，当工件放置到位后，可以穿过沉孔安装顶丝或者小型压板，对工件进行二次固定，沉孔的深度设计要保证锁紧件安装后不会突出立板表面，避免和周边的移动机构发生碰撞。中间的凸起肋板结构一方面是为了增强整个支撑座的结构强度，避免两侧立板在长期受工件压力、锁紧力的作用下发生外张变形，另一方面肋板的顶面也可以作为辅助支撑面，承托工件底部的平面部分，分散工件对支撑座的压力，减少局部应力集中。整个零件的基座部分采用了阶梯式设计，底部的安装面是平整的精加工面，保证和工位安装板贴合时没有间隙，安装时可以通过基座侧边的台阶快速定位到安装板的卡槽内，不需要反复调整位置，能有效缩短工位的装配调试时间。

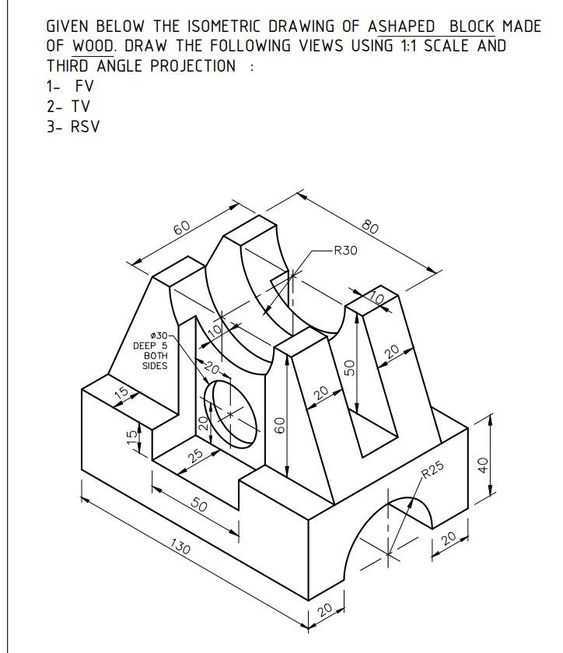

　　在建模思路上，这类零件最适合采用拉伸凸台作为基础特征，先绘制基座的截面轮廓拉伸得到主体底座，再依次拉伸两侧立板和中间肋板，之后通过切除拉伸做出底部的拱形避让缺口、立板上的弧形槽和圆形沉孔，最后对所有的棱边做小尺寸的倒角处理，避免安装和使用过程中锐边划伤操作人员，也能减少零件在热处理或者受力过程中棱边的应力开裂风险。从安装边界来看，这类支撑件的整体尺寸属于小型工装零件，长宽尺寸通常控制在一百毫米以内，高度根据对应工件的直径调整，安装时只需要在工位安装板上对应基座的安装孔位置打两个螺纹孔，就可以完成固定，不需要额外的复杂连接结构，后期维护更换也十分方便，只需要松开固定螺丝就可以快速替换不同弧形槽尺寸的支撑座，适配不同直径的工件定位需求。

　　在实际设计过程中，需要重点关注弧形槽的位置精度，槽的中心轴线要和底部安装面保持平行，否则工件放置后会出现倾斜，影响后续工序的加工或检测精度，两侧立板的对称度也要控制在合理公差范围内，避免锁紧时工件受力不均发生偏移，肋板的厚度不需要过大，只要能满足结构强度要求即可，过厚的肋板反而会增加零件的整体重量，也会浪费加工材料。这类零件的材质通常根据使用场景选择，如果是普通的工位定位支撑，采用普通的45号钢加工后做发黑处理就可以满足防锈和耐磨要求，如果是用在有腐蚀性的生产环境中，也可以采用尼龙或者POM材质加工，既能满足支撑强度要求，也能避免划伤工件表面。
