双铰接式机械连接固定支座结构设计

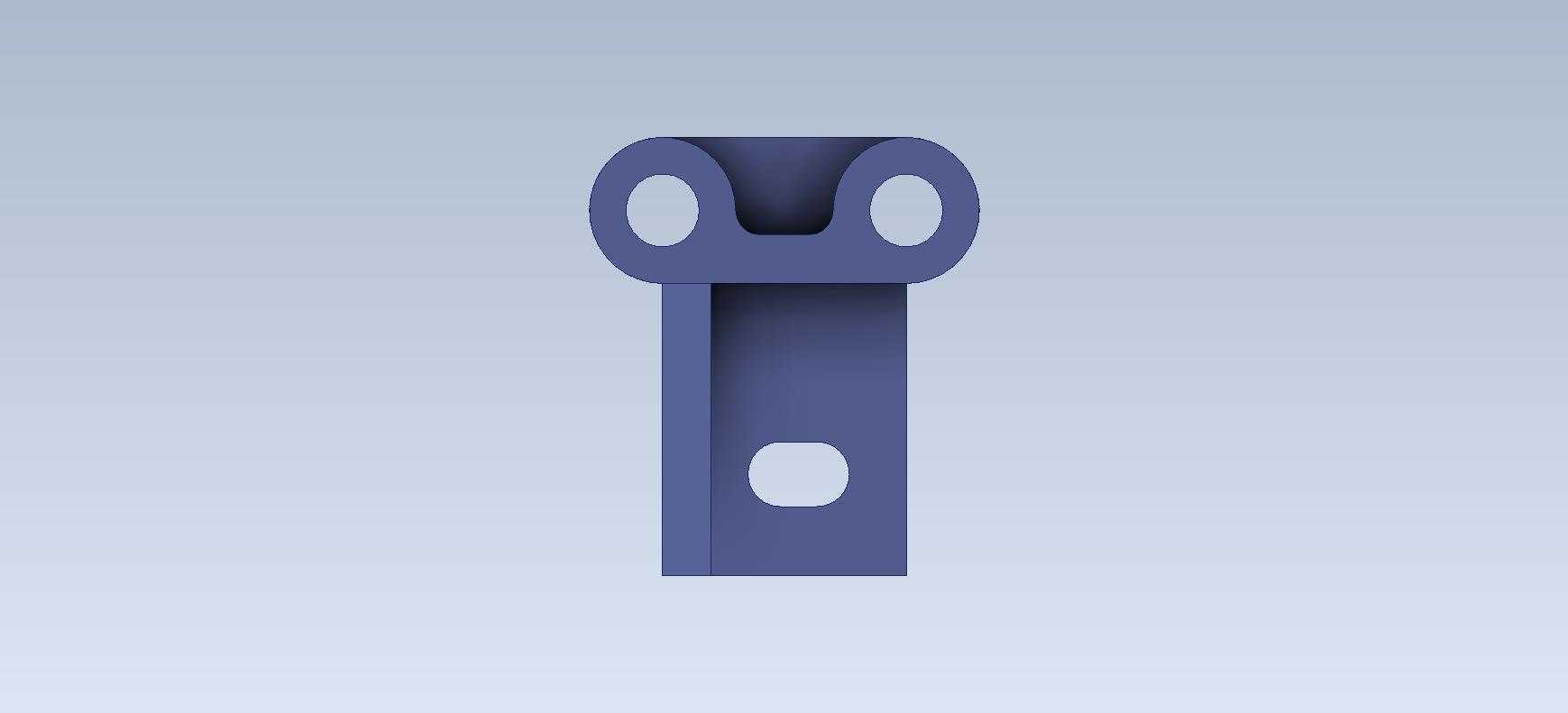

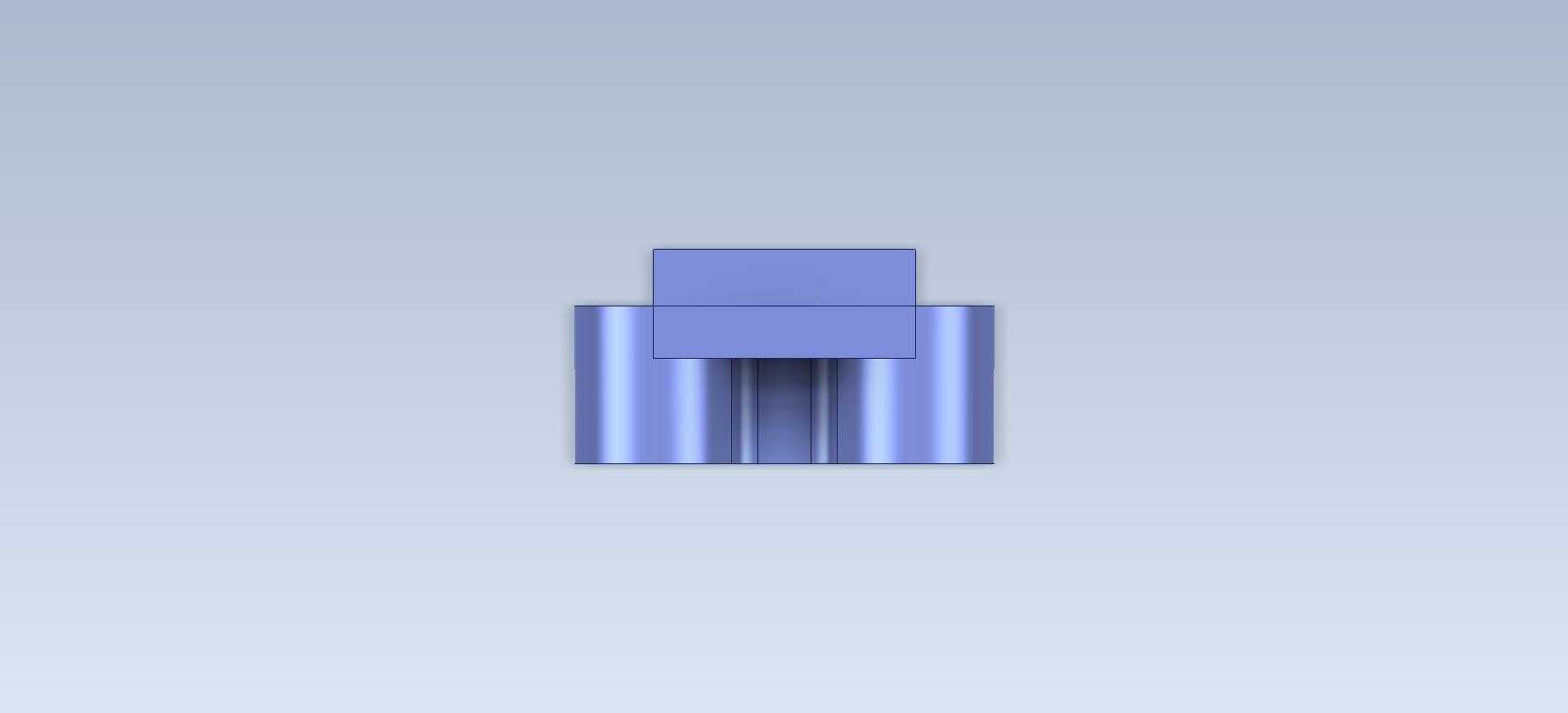

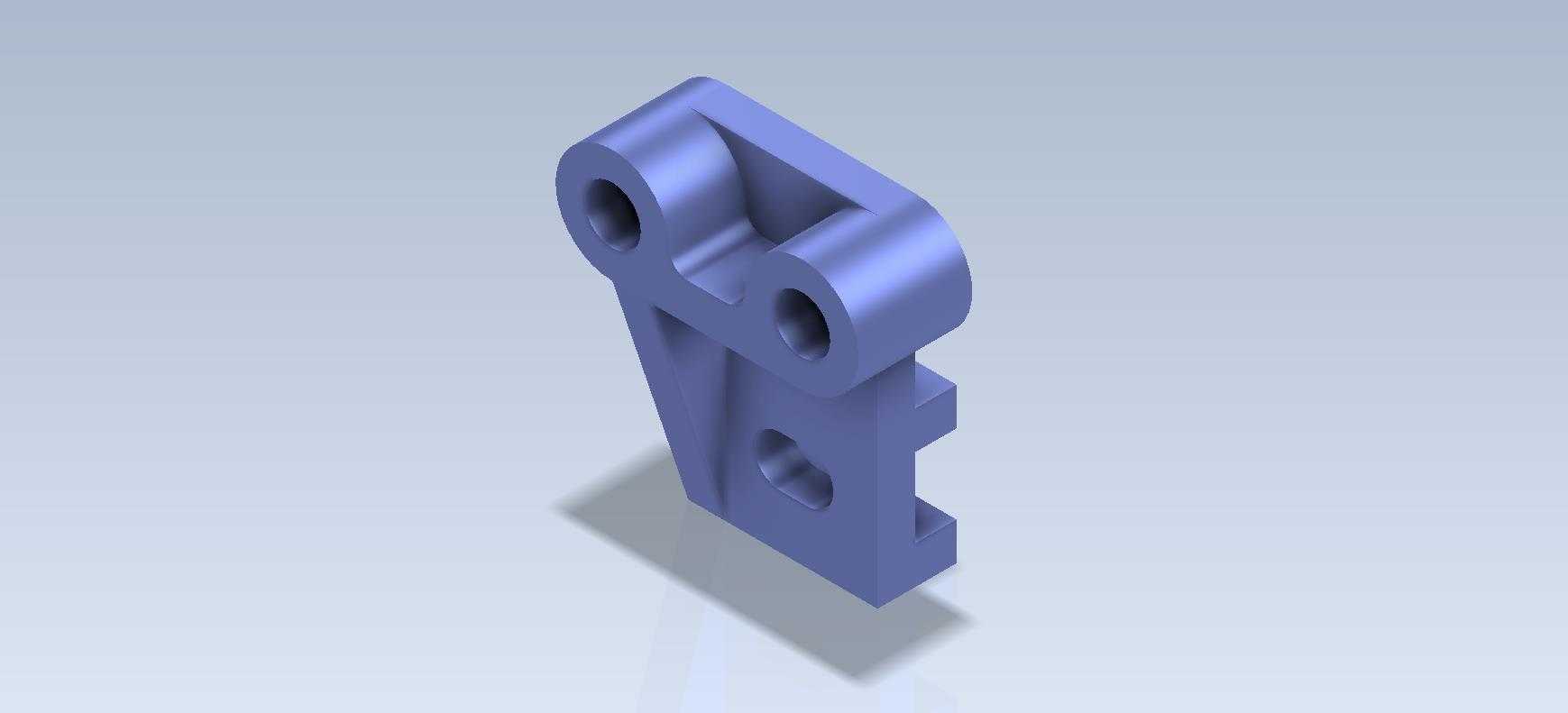

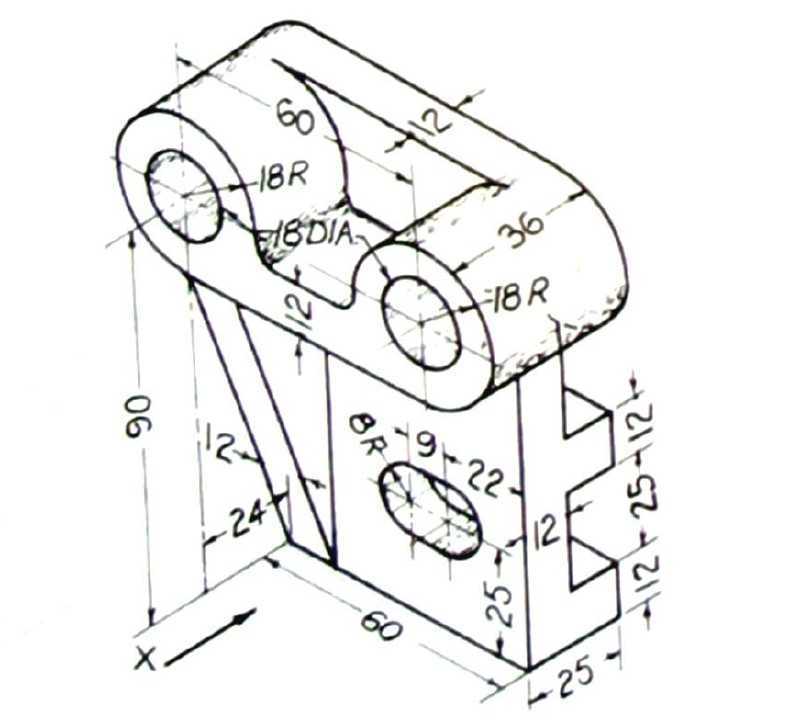

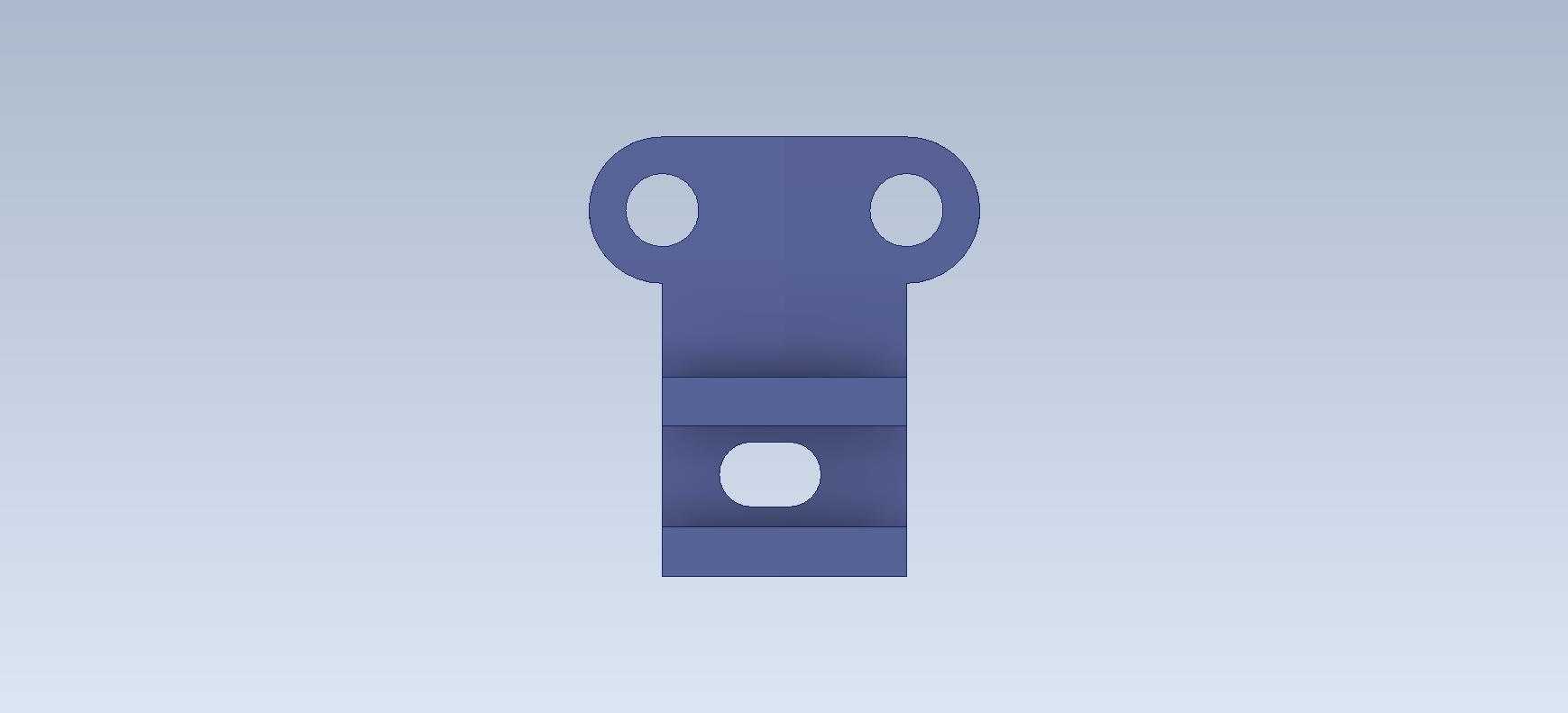

　　这类双铰接式连接固定支座，常见于轻工自动化生产线的连杆传动机构、小型工装夹具的角度调节单元，以及低压配电设备内部的操作联锁构件中，核心作用是实现两个运动部件之间的铰接传动，同时承担径向载荷与小幅轴向限位，避免传动过程中出现连杆窜动、铰接点卡滞的问题。从结构设计逻辑来看，支座主体采用一体化铸造成型后机加工的工艺路线，整体为非对称异形结构，上部设置两个同轴等径的铰接通孔，孔位预留了衬套压装的公差余量，可根据实际载荷需求选配铜基石墨衬套或者滚针轴承，降低铰接销轴转动时的摩擦损耗，延长铰接点的维护周期。

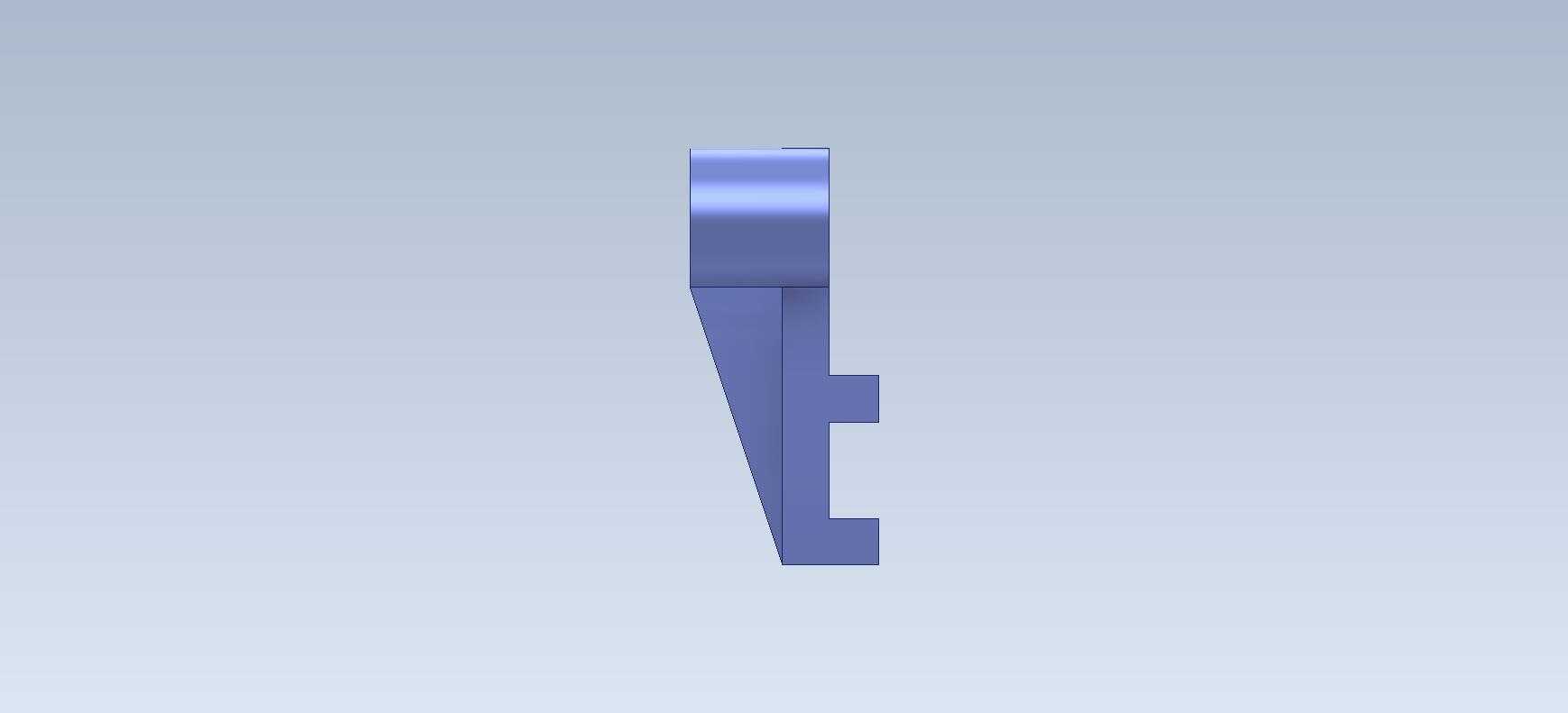

　　下部的斜向支撑筋是整个零件的强度核心，筋板厚度按照上部铰接孔最大径向载荷的1.2倍安全系数设计，既避免了等厚实体结构带来的材料浪费，又能保证在承受交变冲击载荷时不会出现根部断裂的问题，筋板侧面预留的沉头安装孔，用于将整个支座固定在设备的安装基板上，沉孔深度设计刚好覆盖内六角圆柱头螺钉的头部高度，不会出现螺钉突出干涉相邻运动部件的情况。在安装边界的考量上，两个上部铰接孔的中心距严格匹配配套连杆的端孔间距，孔轴线与安装底面的垂直度公差控制在0.02mm以内，避免铰接销轴安装后出现别劲的问题；下部安装孔的孔位距离支座侧边的余量不小于3倍螺钉公称直径，保证安装时基板的螺纹孔有足够的啮合长度，同时不会出现基板边缘开裂的风险。

　　零件的外形轮廓做了多处圆角过渡处理，所有锐边均倒R0.5的工艺圆角，一方面是消除加工应力集中，另一方面也避免装配调试过程中划伤操作人员。从实际使用场景出发，这类支座不需要做复杂的表面处理，常规工况下做发黑防锈处理即可，若用于食品加工类有防腐要求的设备，可更换为304不锈钢材质加工，铰接孔内配套不锈钢衬套，满足洁净环境的使用要求。设计过程中需要重点校核的是斜向筋板与上部铰接座连接位置的抗弯强度，当铰接点承受垂直于筋板方向的侧向载荷时，该位置是应力集中最高的区域，建模时需要做局部加厚处理，同时通过有限元分析验证最大应力不超过材料屈服强度的60%，保证长期交变载荷下的结构可靠性。

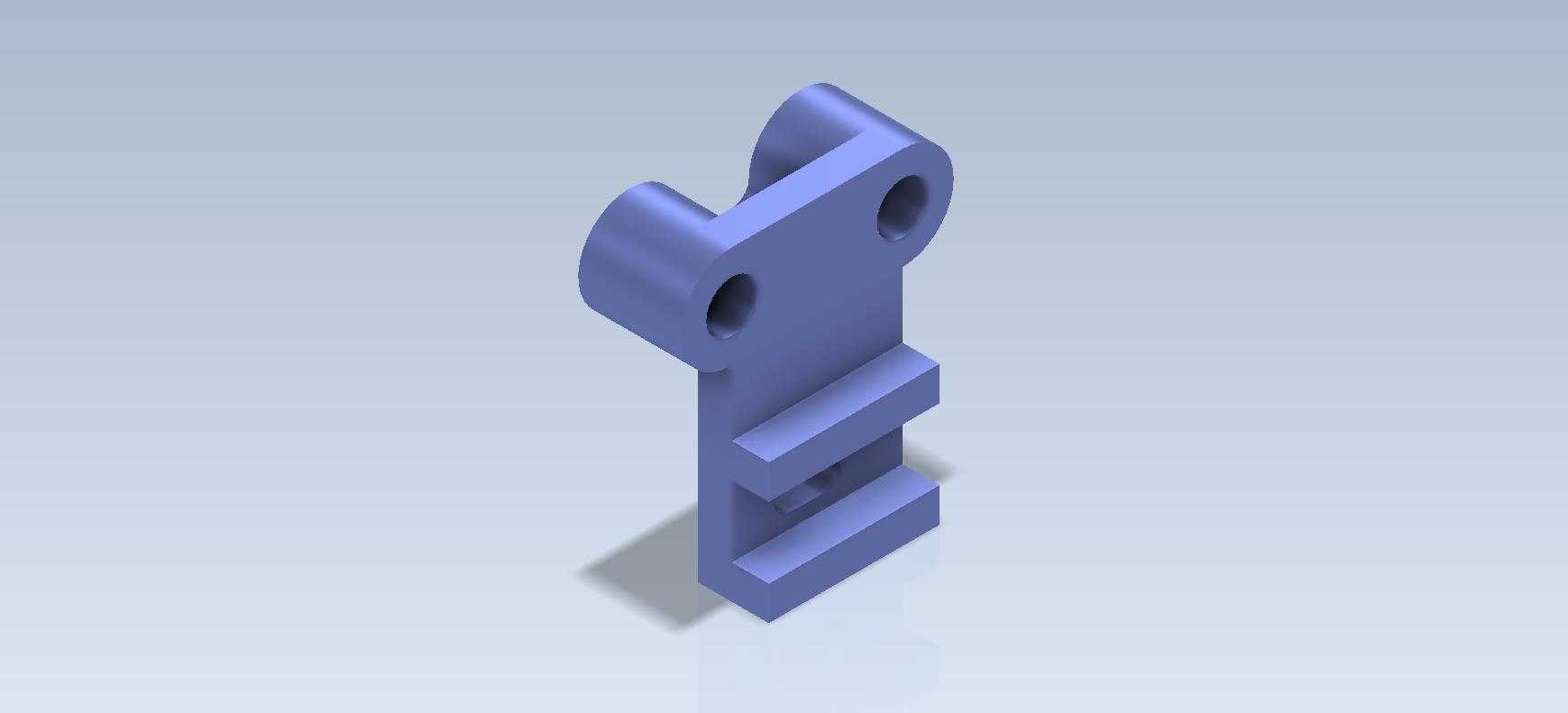

　　另外，支座下部的卡槽结构是为了适配安装基板上的定位凸台设计，安装时可以先通过卡槽完成预定位，再拧紧安装螺钉，大幅提升装配效率，卡槽的宽度公差取H7，与凸台采用小间隙配合，既方便装配，又能保证安装后的位置精度，避免设备运行过程中支座出现移位。
