斜向支撑带孔安装座结构件

该斜向支撑带孔安装座结构件，属于小型机械连接支撑类零件，常见于轻工自动化设备、小型机电装置的机架连接部位，主要承担单侧悬臂部件的承载与定位功能，可将上方筒状安装部件的载荷通过斜向筋板传导至底部安装基面，避免连接部位出现应力集中导致的形变或断裂。从实际应用场景来看，这类零件多用于小型输送线的侧装导向辊支撑、小型机电设备的传感器安装支架、桌面级工装夹具的定位支撑座等场景，适配载荷不大但对安装定位精度有一定要求的工位。

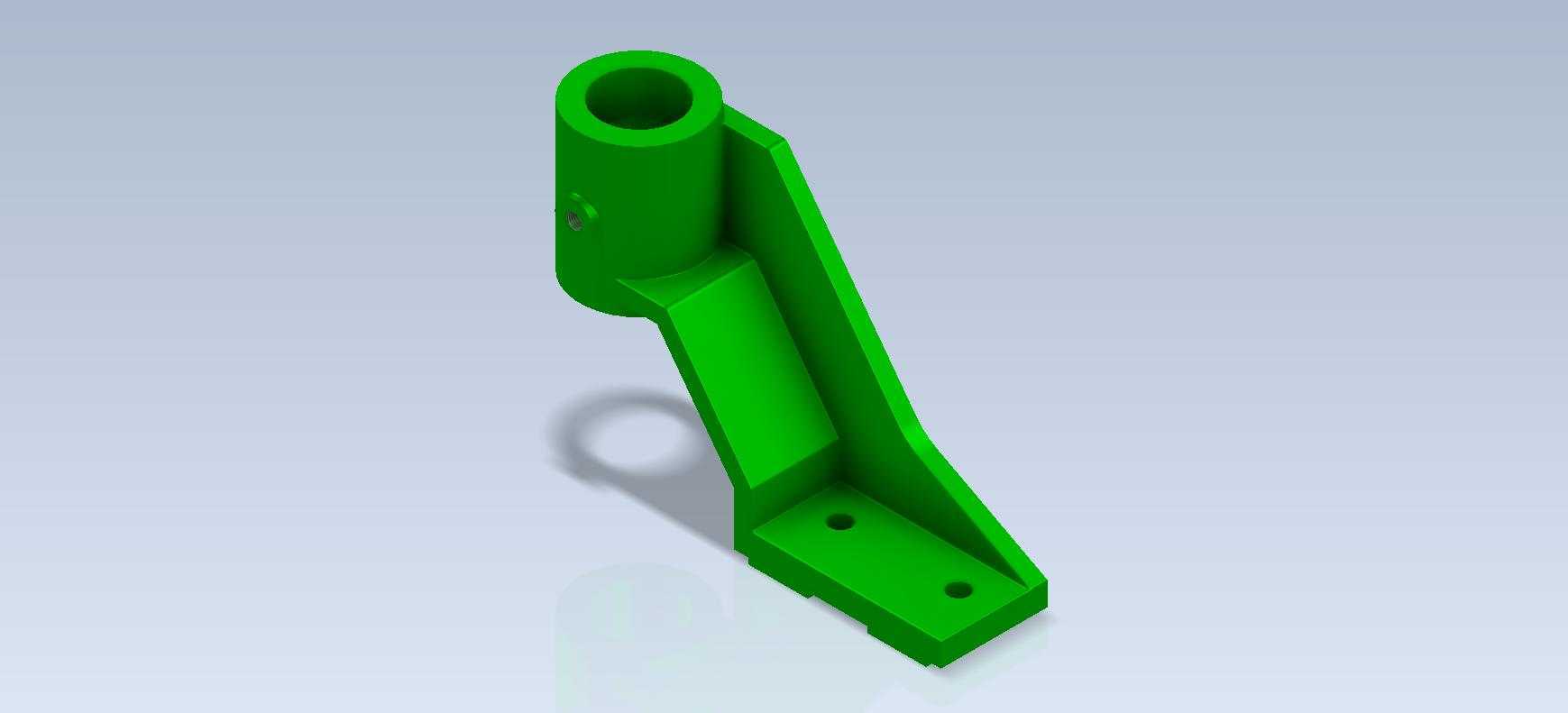

设计思路上，该零件采用一体化斜撑结构，上方设置带通孔的圆柱筒，用于穿装转轴或固定杆类部件，筒壁侧方预留小螺纹孔，用于穿装紧定螺钉锁定内部装配件，防止杆件出现轴向窜动或周向转动；斜向支撑筋板采用变截面设计，靠近圆柱筒的位置厚度更大，顺着斜向延伸至底部安装板的过程中厚度逐步收窄，在保证整体结构刚性的前提下尽可能减少材料用量，降低零件自重。底部安装板为矩形平板结构，板上开设两个同轴安装通孔，孔位间距匹配常规工业铝型材的槽口间距，可直接通过螺栓固定在铝型材机架或钢板安装基面上，安装板底部边缘做了小尺寸倒角，既可以去除加工毛刺，也能在安装时避免与基面的焊缝、凸台产生干涉，保证安装贴合度。

外形尺寸方面，上方圆柱筒的内径适配直径12mm的标准光轴，筒体外径20mm，整体高度从安装基面到圆柱筒顶端为72mm，斜撑筋板与竖直方向的夹角为32度，底部安装板长度为48mm、宽度为22mm，两个安装孔的中心距为30mm，安装孔直径为5.2mm，适配M5规格的内六角螺栓，整体安装边界占用空间较小，不会对周边其他部件的排布造成过多干涉。零件所有棱边均做了R0.5的圆角处理，一方面是避免加工后锐边划伤装配人员，另一方面也能减少应力集中点，提升零件的抗疲劳性能，在长期承受交变载荷的工况下不易出现开裂问题。

从建模逻辑来看，该零件适合作为三维建模入门练习案例，建模过程可先绘制底部安装板的草图拉伸生成基体，再绘制斜向筋板的截面轮廓沿引导线扫掠生成支撑结构，之后在支撑结构顶端添加圆柱筒特征，最后通过打孔、倒角、倒圆角等细节特征完成整体建模，建模过程中需要重点关注斜撑筋板与圆柱筒、安装板的相接部位的相切约束，保证相接面平滑过渡，避免出现建模缝隙或重叠面，影响后续工程图生成或3D打印、机加工的工艺可行性。实际生产中这类零件如果用于小批量样机试制，可采用3D打印PLA或尼龙材料快速制作，验证装配尺寸无误后，正式量产可采用铝合金压铸或Q235钢板铣削加工，表面做喷塑或发黑处理提升防锈能力。
