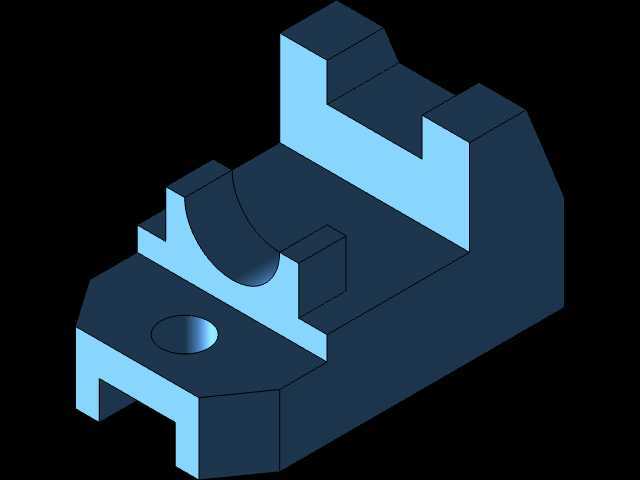

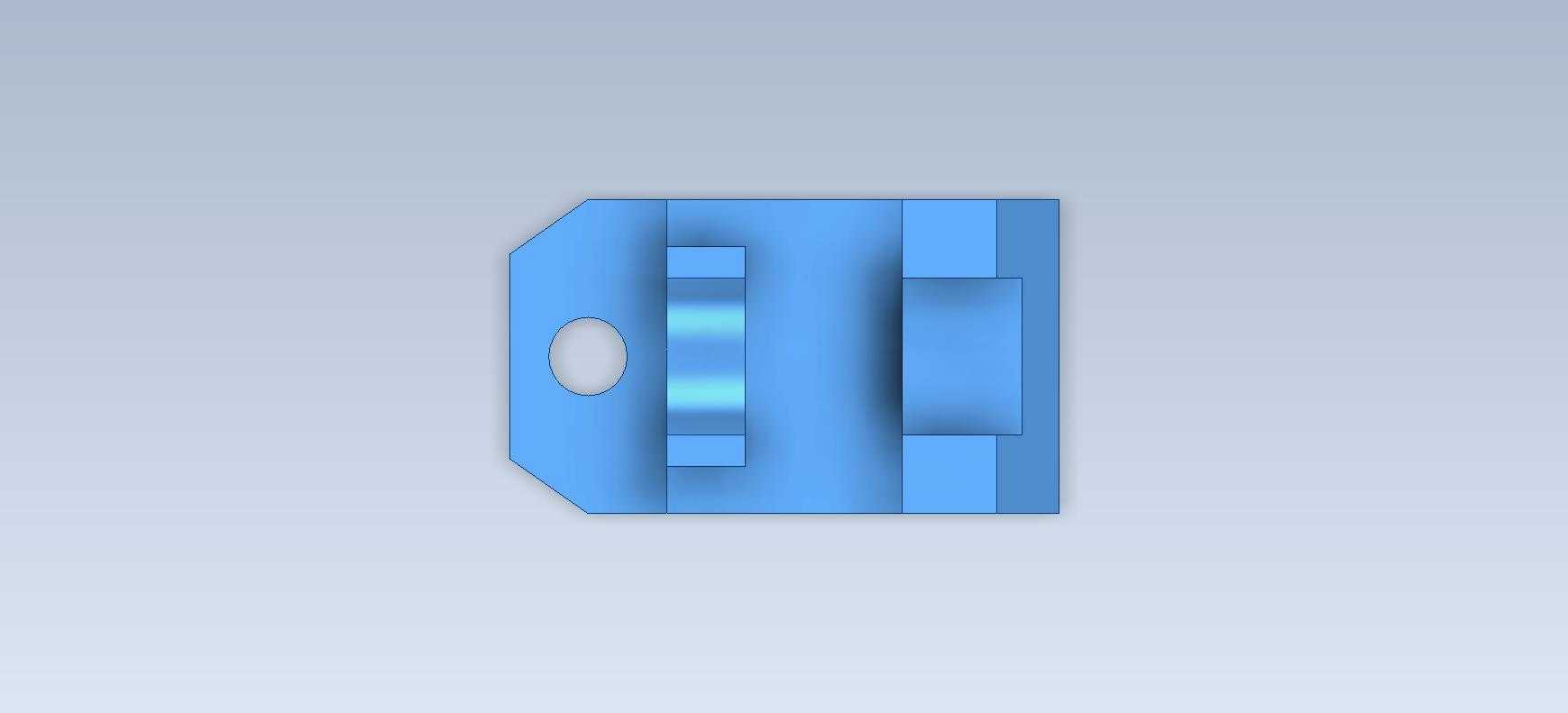

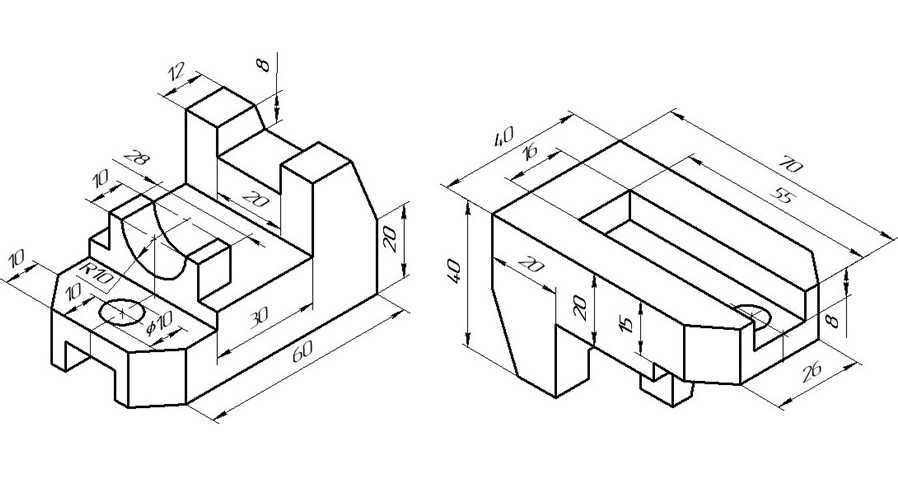

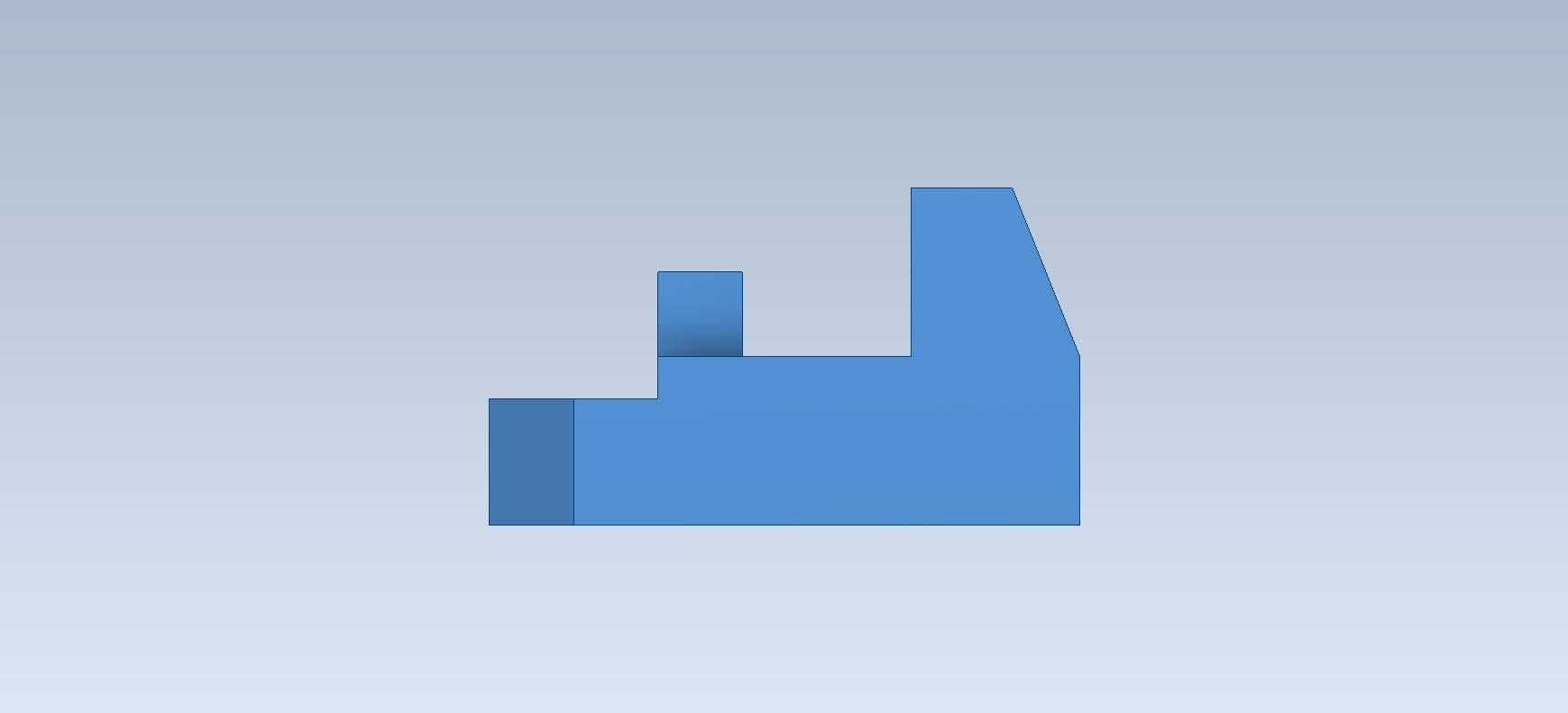

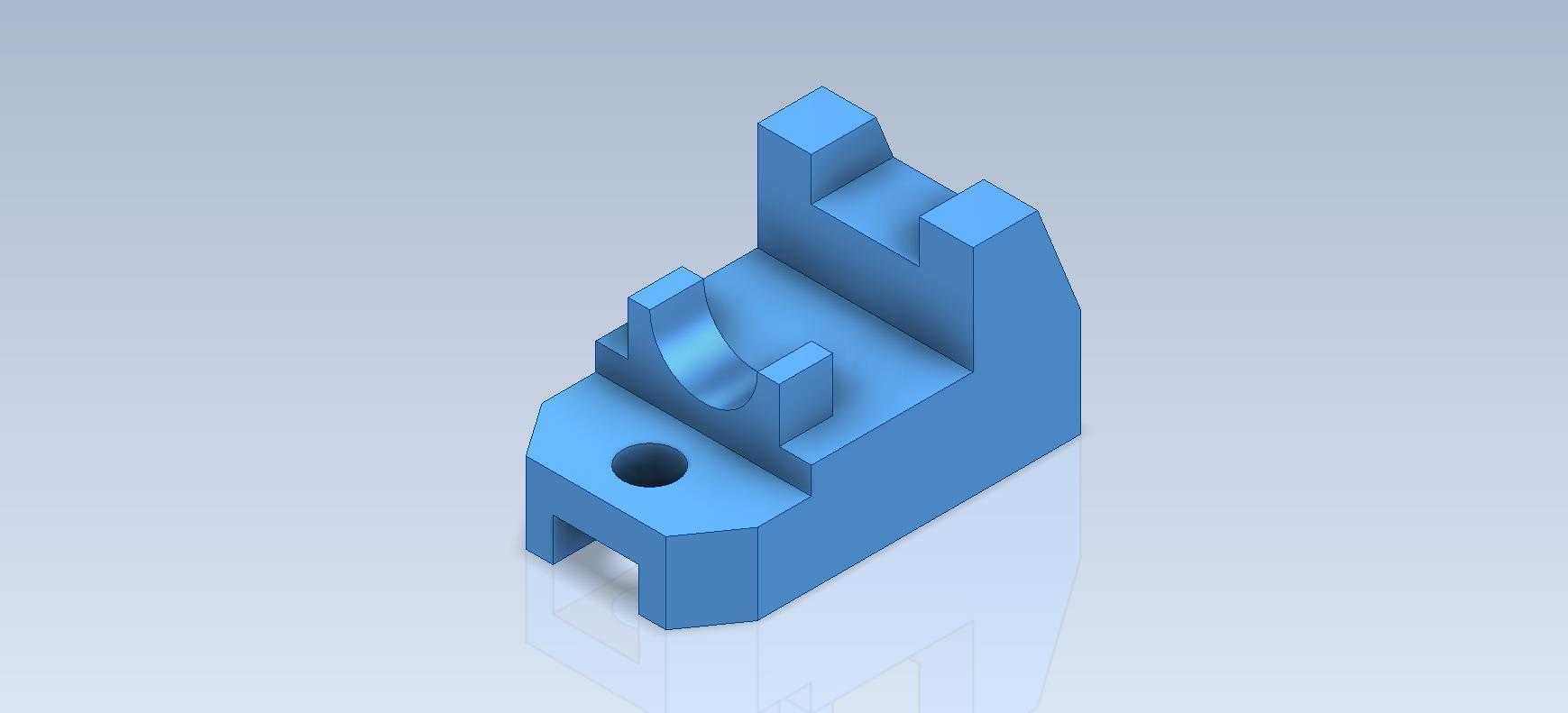

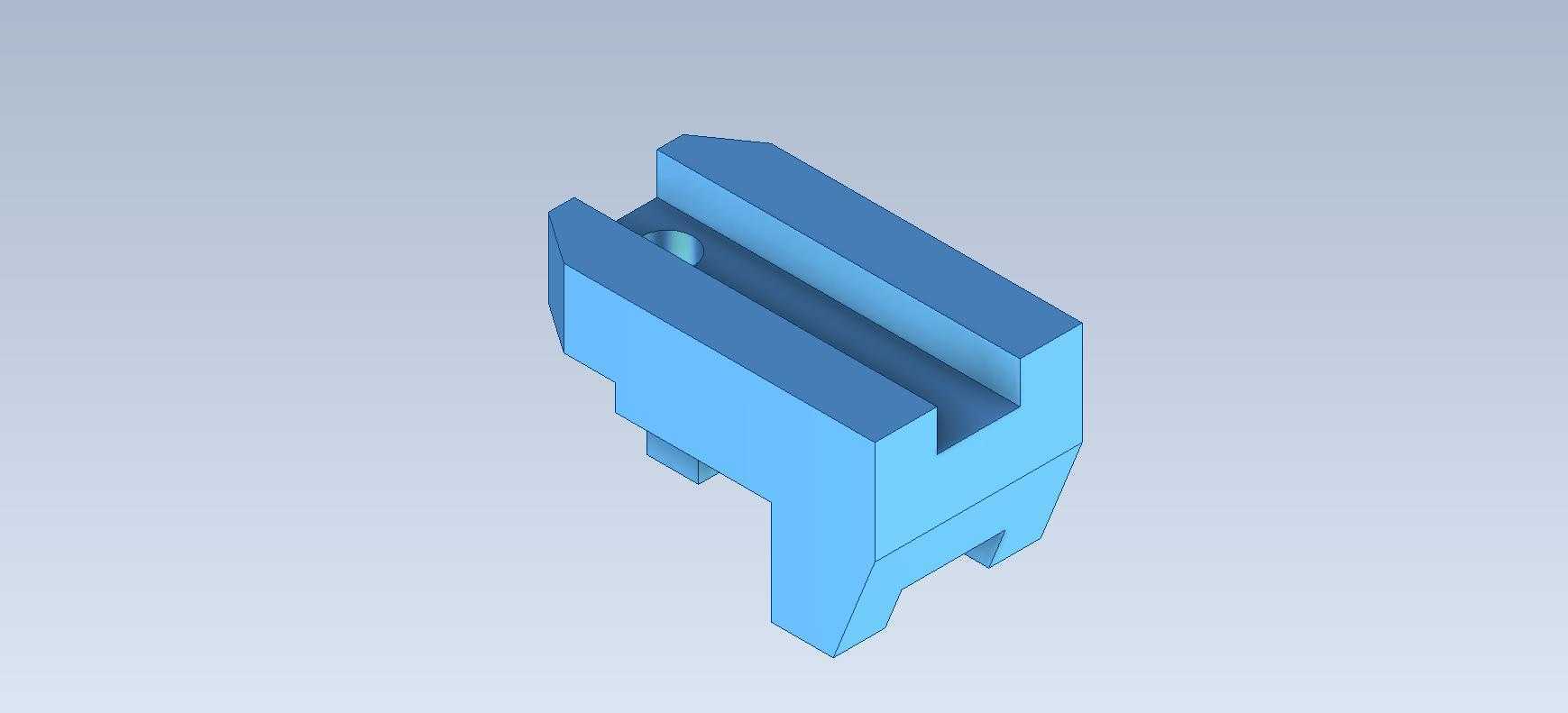

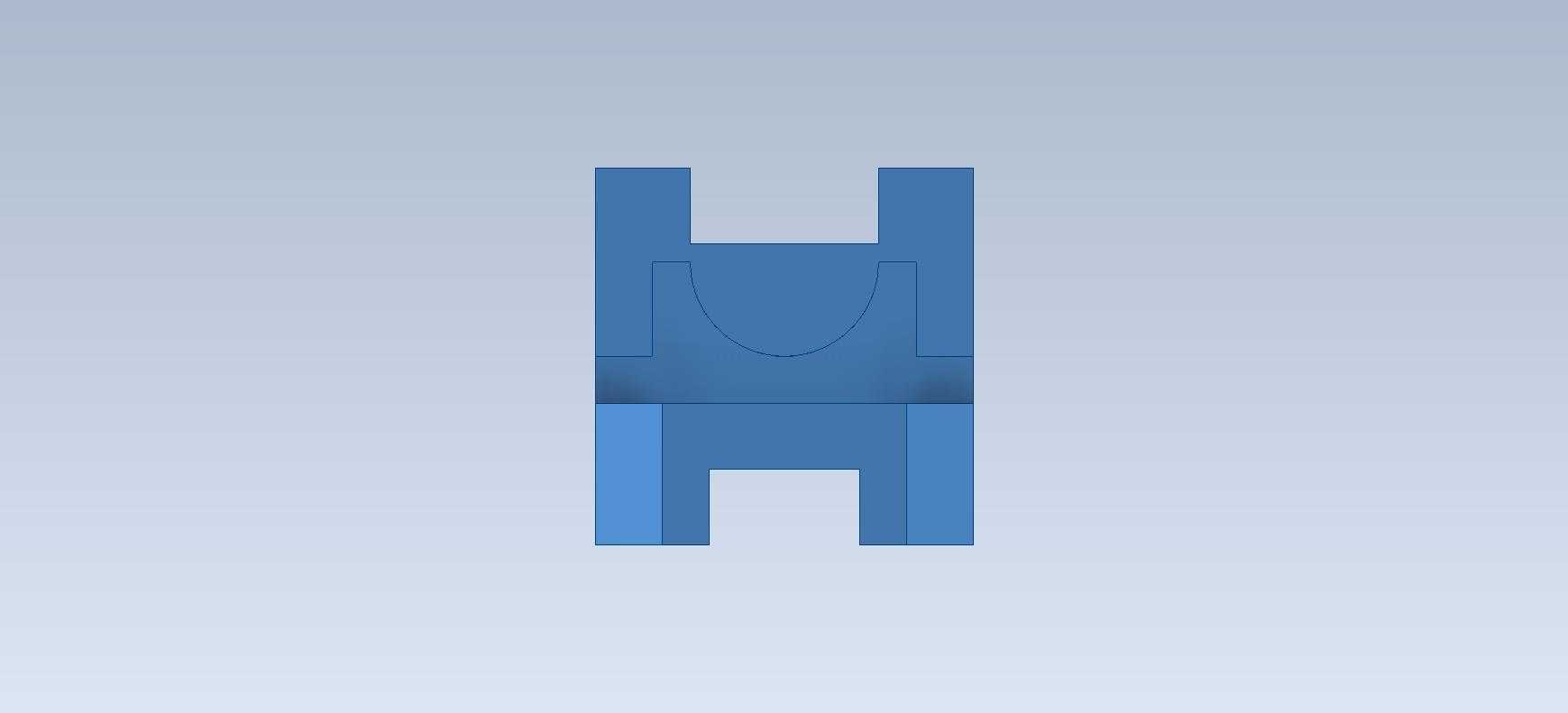

电源变压器配套塑料固定支撑座结构

　　基座底部开设的贯通圆孔为螺丝安装位，孔位周边做了0.8mm的凸台加厚处理，锁付螺丝时不会出现柱体开裂的问题，孔位的中心距严格匹配常规EI型28变压器骨架的安装孔距，不需要额外做转接件就能直接适配通用骨架。上部的两个对称凸起卡扣是整个结构的核心功能位，卡扣的内侧做了15度的导入斜角，磁芯骨架下压时可以顺着斜面滑入到位，卡扣根部做了R0.5的圆角过渡，反复拆装过程中不会出现应力断裂，卡扣的卡合量预留了0.3mm的过盈量，既保证卡合后骨架不会出现轴向窜动，又不会因为过盈量太大导致装配时需要过大的压入力，损伤骨架的绕线层。这款支撑结构件主要应用于小功率工频电源变压器的内部装配场景，在民用小家电、工业控制板卡的低压供电模块中，这类结构件承担着固定变压器磁芯骨架、分隔绕组与金属壳体、预留走线间隙的核心作用，避免变压器工作过程中因振动出现绕组位移、磁芯松动，同时阻断绕组与周边金属构件的接触路径，降低绝缘击穿的风险。从结构设计逻辑来看，整体采用一体化注塑成型的思路，主体基座做了不等厚的壁厚设计，承载磁芯的贴合面厚度比侧边加强筋厚1.2mm，既保证长期受压下的结构刚性，又能控制整体用料成本，避免注塑过程中出现缩痕、翘曲等成型缺陷。

　　侧边的弧形凹槽位是专门预留的绕组出线避让空间，槽位的弧度匹配常规漆包线的弯折半径，避免出线位置的漆包线被结构件的锐边割破绝缘层，凹槽的深度刚好可以容纳3根0.5mm线径的引出线，不会出现线材挤压堆叠的情况。从安装边界来看，整个结构件的最大外轮廓尺寸控制在32mm×24mm×28mm范围内，底部的安装平面平面度公差控制在0.1mm以内，贴装在PCB板或者设备壳体安装面时不会出现倾斜，侧边与周边元器件的最小安全间隙预留了2mm，满足安规设计中爬电距离的要求。结构的下部还做了一个开口式的避让槽，这个槽位主要是为了避让PCB板上的插针焊点，安装时不需要在PCB上额外开过大的避让孔，也不会因为焊点顶到结构件导致安装不到位。

　　整个结构的所有外露棱边都做了R0.3的倒角处理，没有尖锐的飞边棱角，装配作业时不会划伤操作人员的手部，也不会割破周边的线材绝缘层。在材料选型适配性上，这个结构的壁厚设计完全适配PA66加30%玻纤的注塑工艺，也可以根据绝缘等级要求更换为ABS或者PBT材料，不同材料下的结构收缩率已经在建模时做了预留，不需要大幅修改模具就能切换生产。结构的受力路径做了专门的优化，变压器自重带来的垂直压力会顺着两侧的加强筋直接传递到底部的安装凸台，不会在卡扣位置形成应力集中，长期在10-60摄氏度的工作环境下不会出现蠕变变形，卡合力度不会出现明显衰减。

　　对于三维建模从业者来说，这个结构的建模过程可以很好练习拉伸、切除、倒角、筋特征的组合使用，尤其是卡扣位置的斜度与圆角的搭配，需要兼顾成型工艺与装配需求，不能只追求外观的规整而忽略实际生产中的脱模问题，整个结构的拔模斜度统一做了1度，外表面拔模方向与安装面垂直，内侧卡扣位置做了反向拔模的结构处理，模具设计时只需要做一个小的滑块就能完成脱模，不需要复杂的抽芯结构，量产的模具成本控制在较低区间。实际装配测试中，这个结构可以适配功率在5W到15W之间的小型电源变压器，磁芯与结构件的贴合面间隙控制在0.1mm以内，灌封绝缘胶时胶液可以均匀填充间隙，不会出现气泡残留，提升整体的绝缘性能与结构稳定性。
