电源变压器配套安装固定基座结构设计

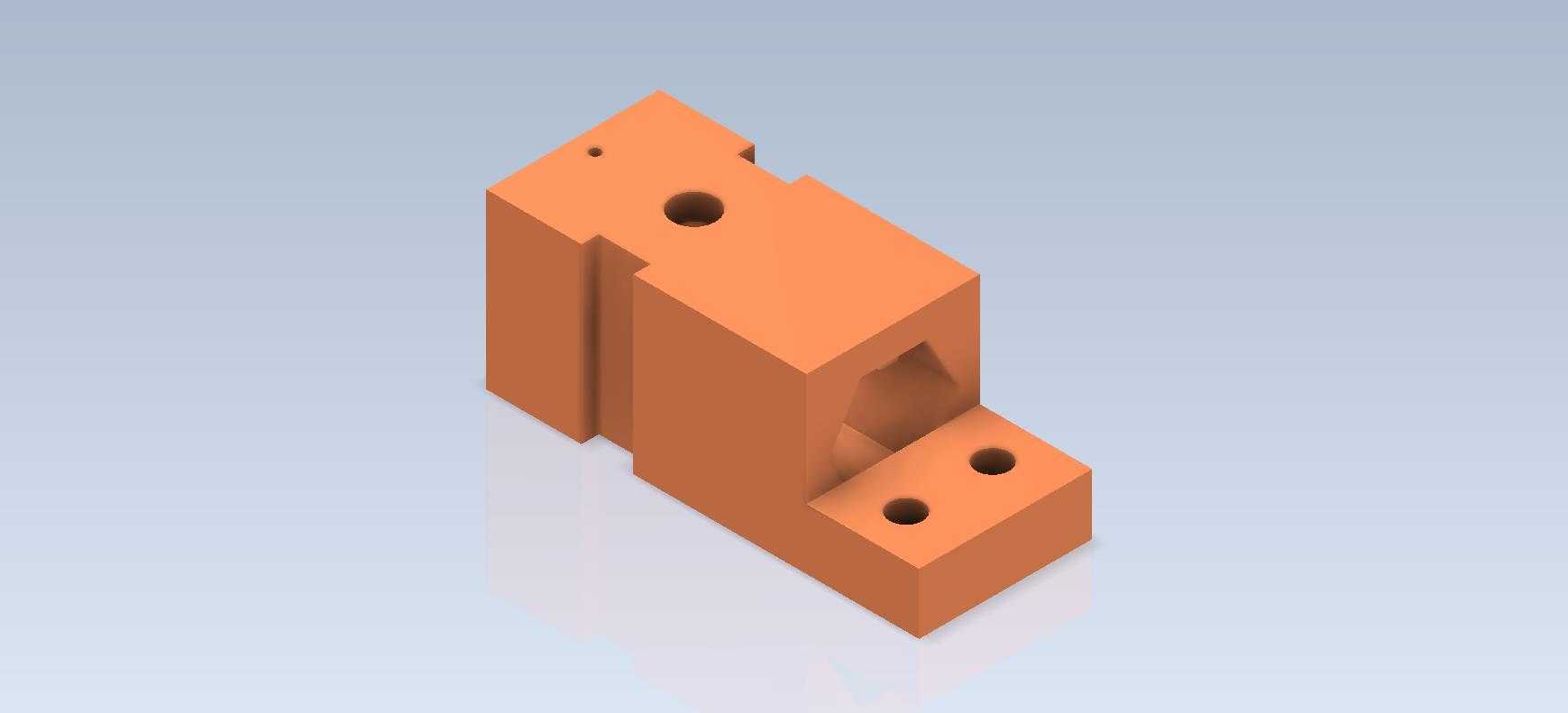

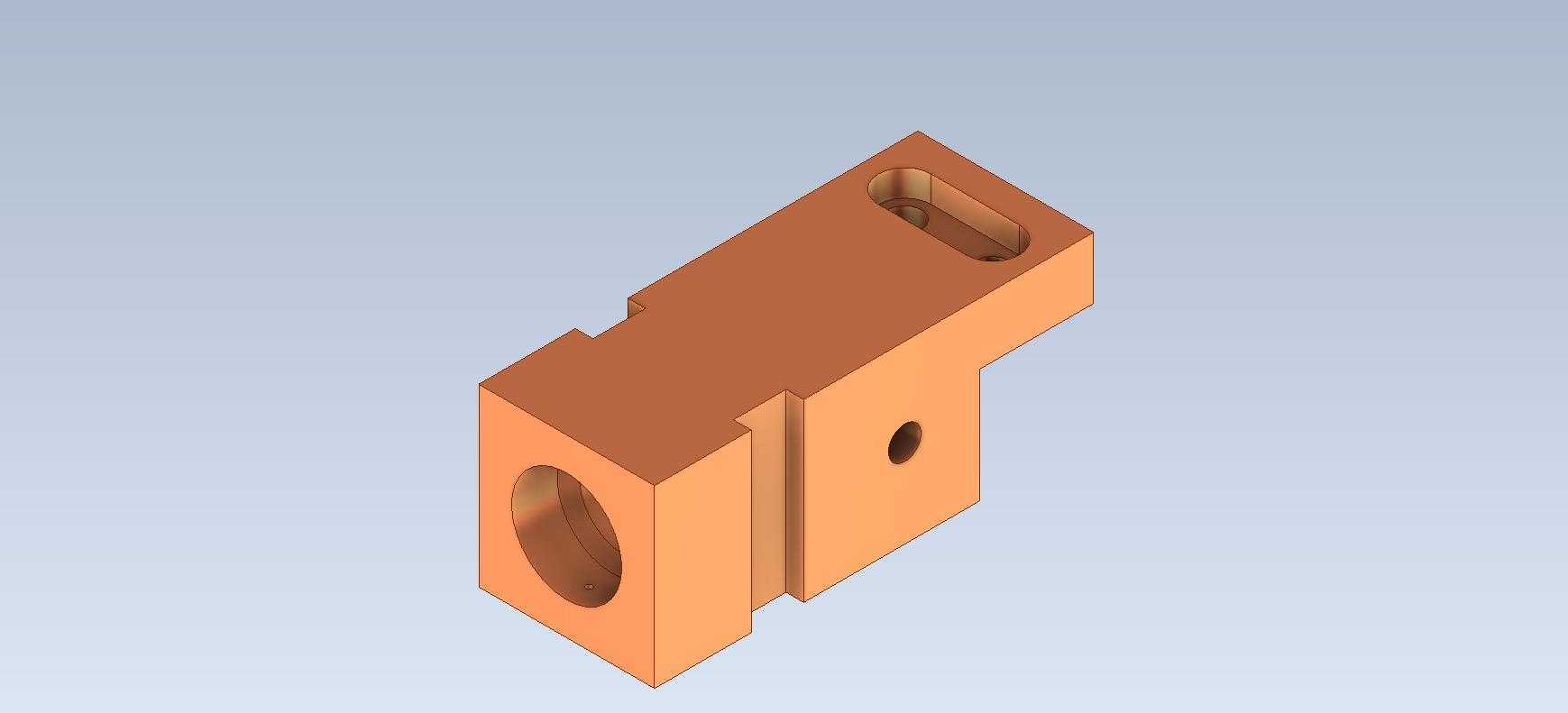

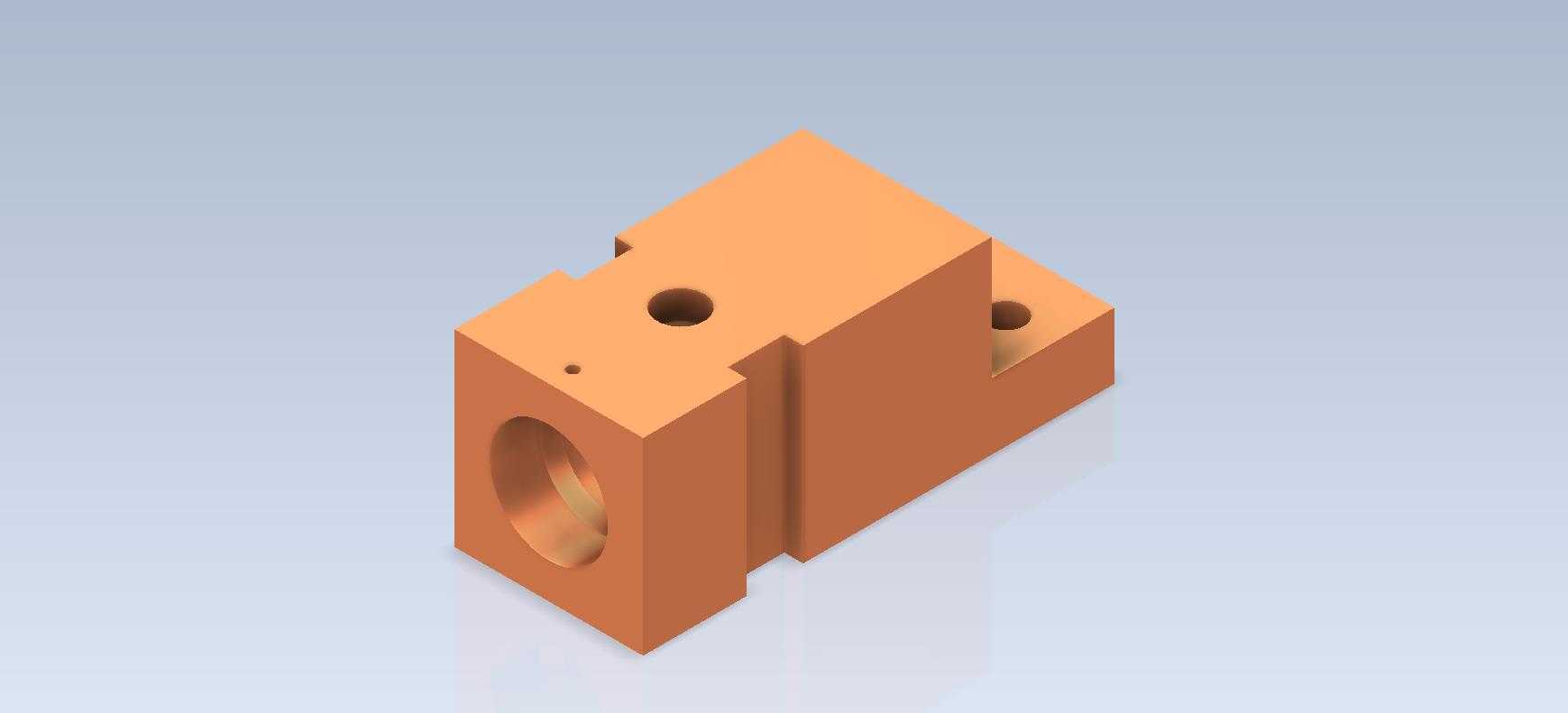

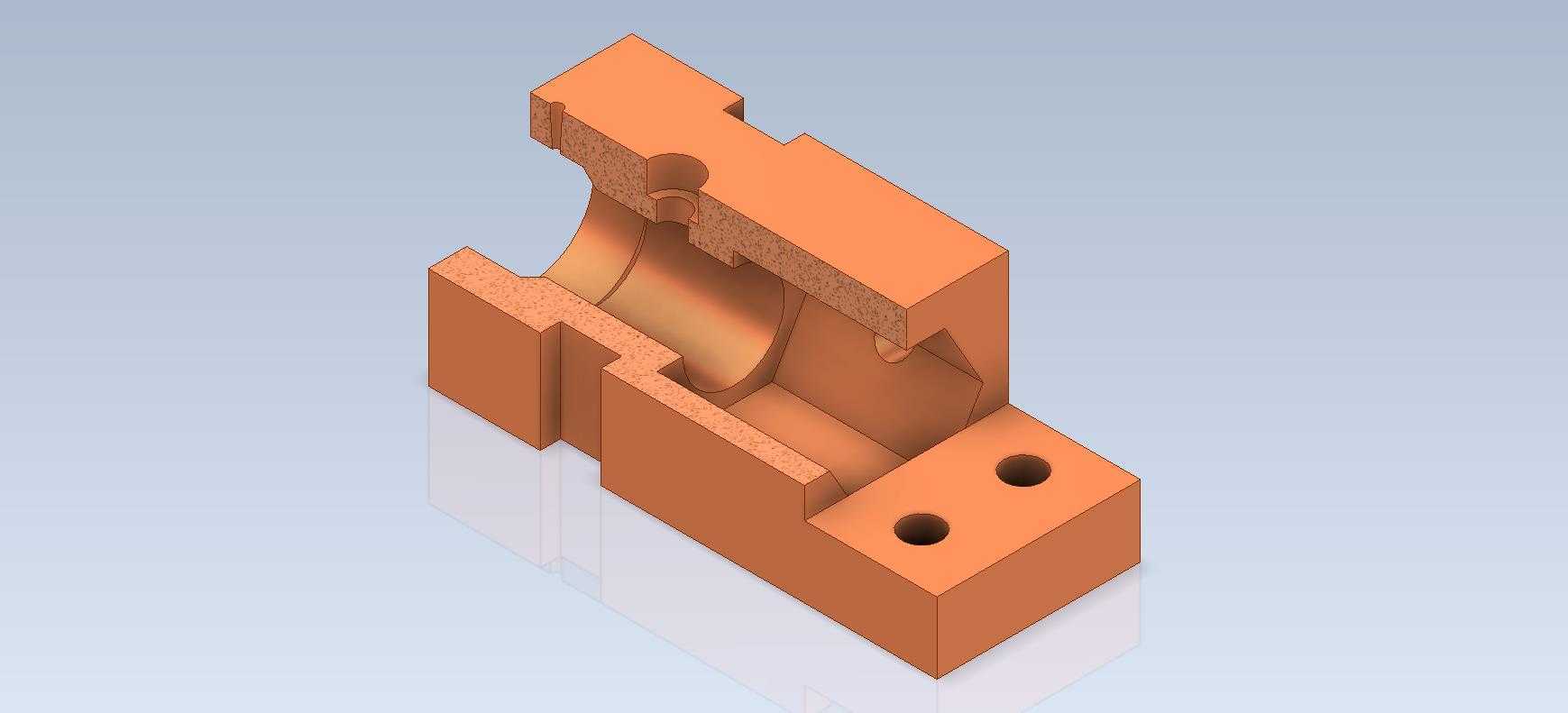

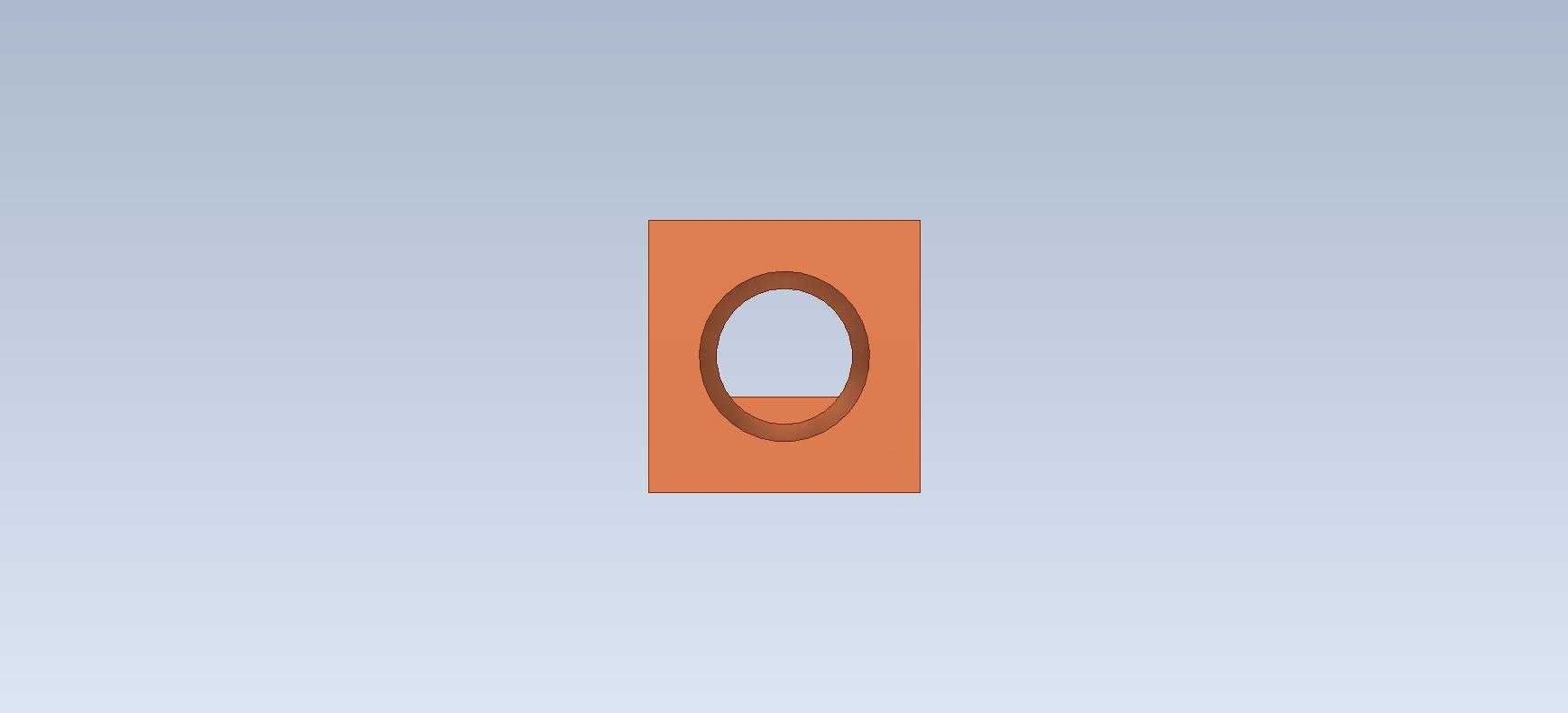

　　在低压配电、小型工控设备的电源回路搭建场景里，这类安装基座是电源变压器装配环节里很容易被忽略但直接影响整机稳定性的结构件，很多刚入行的结构设计师在做电源舱布局时，往往只盯着变压器的电气参数选型，忽略了固定基座的适配性，最后要么出现装配干涉，要么长期运行后因为固定点受力不均出现基座开裂、变压器移位的问题。这个基座的整体结构采用一体化切削成型的思路，主体是带侧向让位槽的矩形块结构，侧向开槽的设计刚好对应变压器侧边的出线端避让需求，避免装配时线材被基座棱边挤压破损，也给接线端子留出了足够的手部操作空间，不用在接线时额外调整变压器的摆放角度。

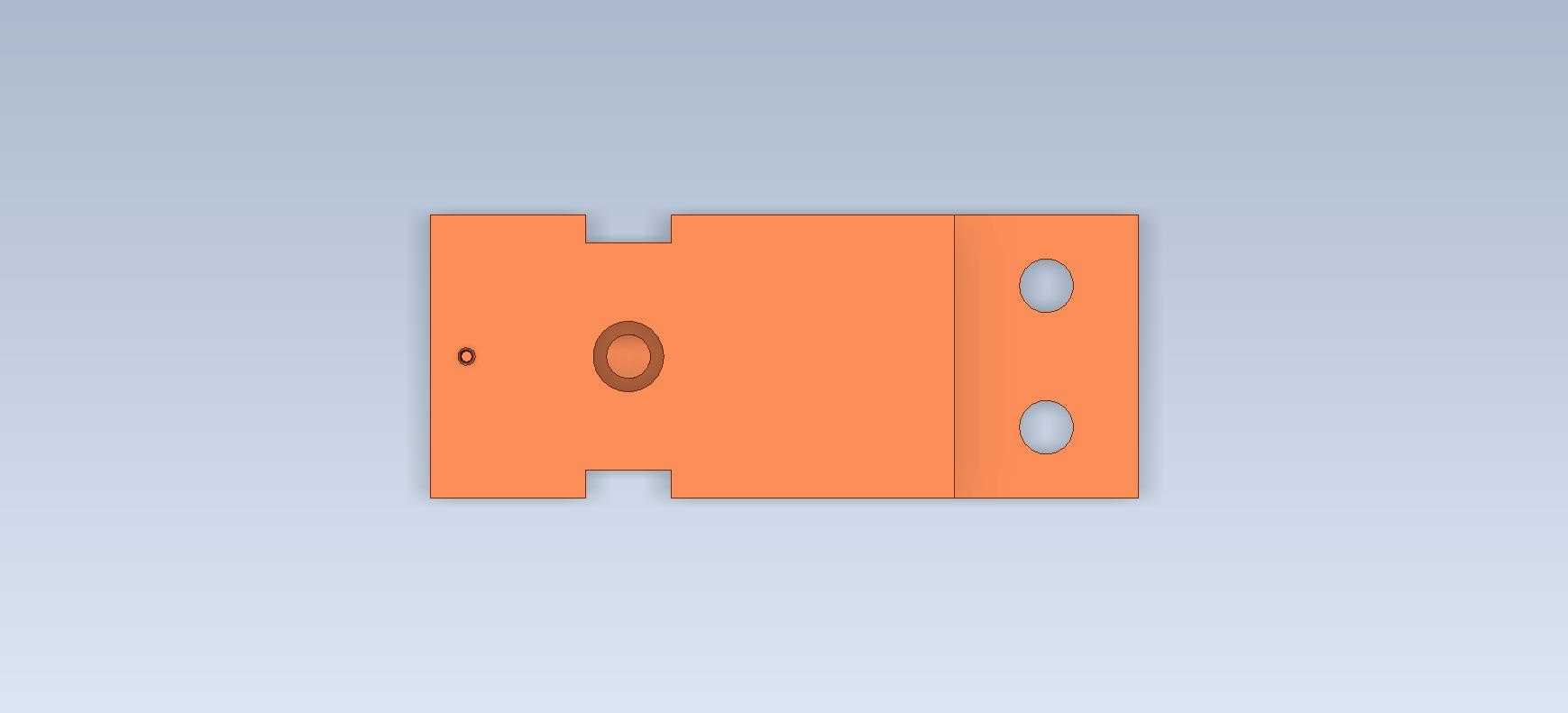

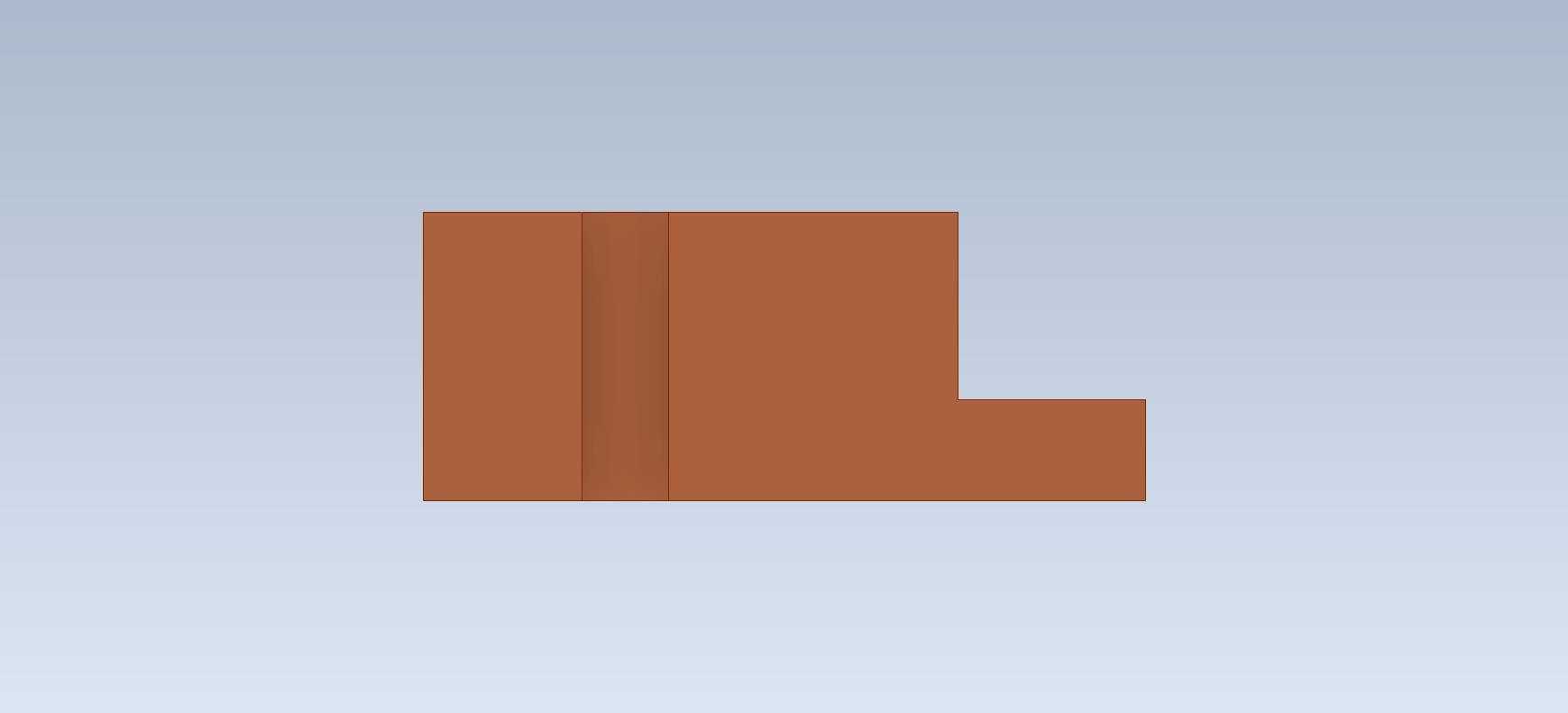

　　从安装边界来看，基座底部伸出的带双安装孔的凸台是核心的固定承载位，两个安装孔的孔距经过匹配常规小型电源变压器的安装脚位设计，孔位边缘做了沉头处理，装配时内六角螺丝的头部可以完全沉入沉孔内，不会凸出于基座底面，保证基座和设备安装板面可以完全贴合，不会出现局部悬空导致的受力集中问题。基座主体上的两个不同孔径的通孔，大孔径的孔位对应变压器的定位柱，装配时可以先把变压器的定位柱插入这个孔做预定位，不用人工手扶对准螺丝孔，能大幅提升流水线装配的效率，小孔径的孔位是辅助固定位，穿入小规格螺丝后可以限制变压器绕垂直轴的转动自由度，避免设备运输过程中因为颠簸出现变压器偏转、拉扯接线的问题。

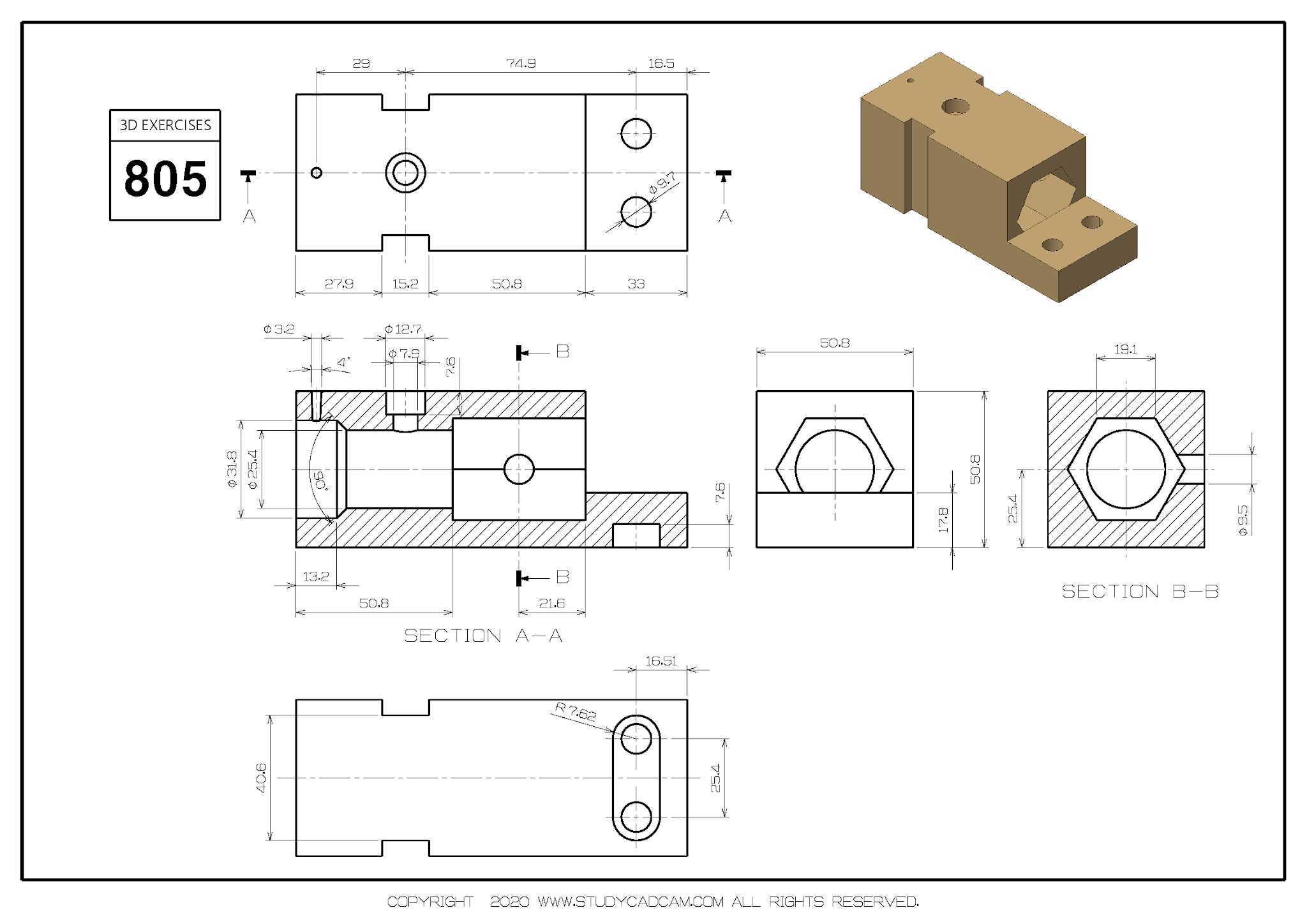

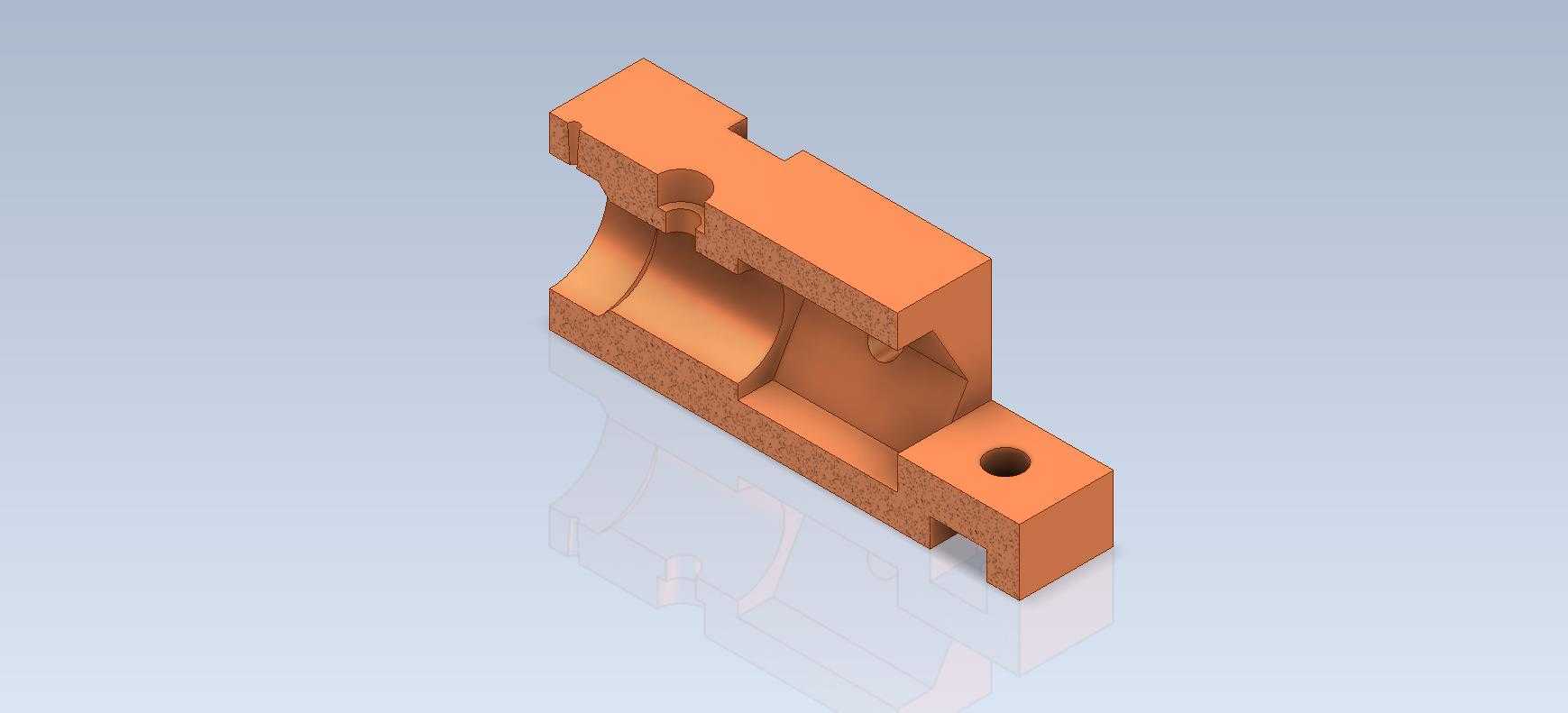

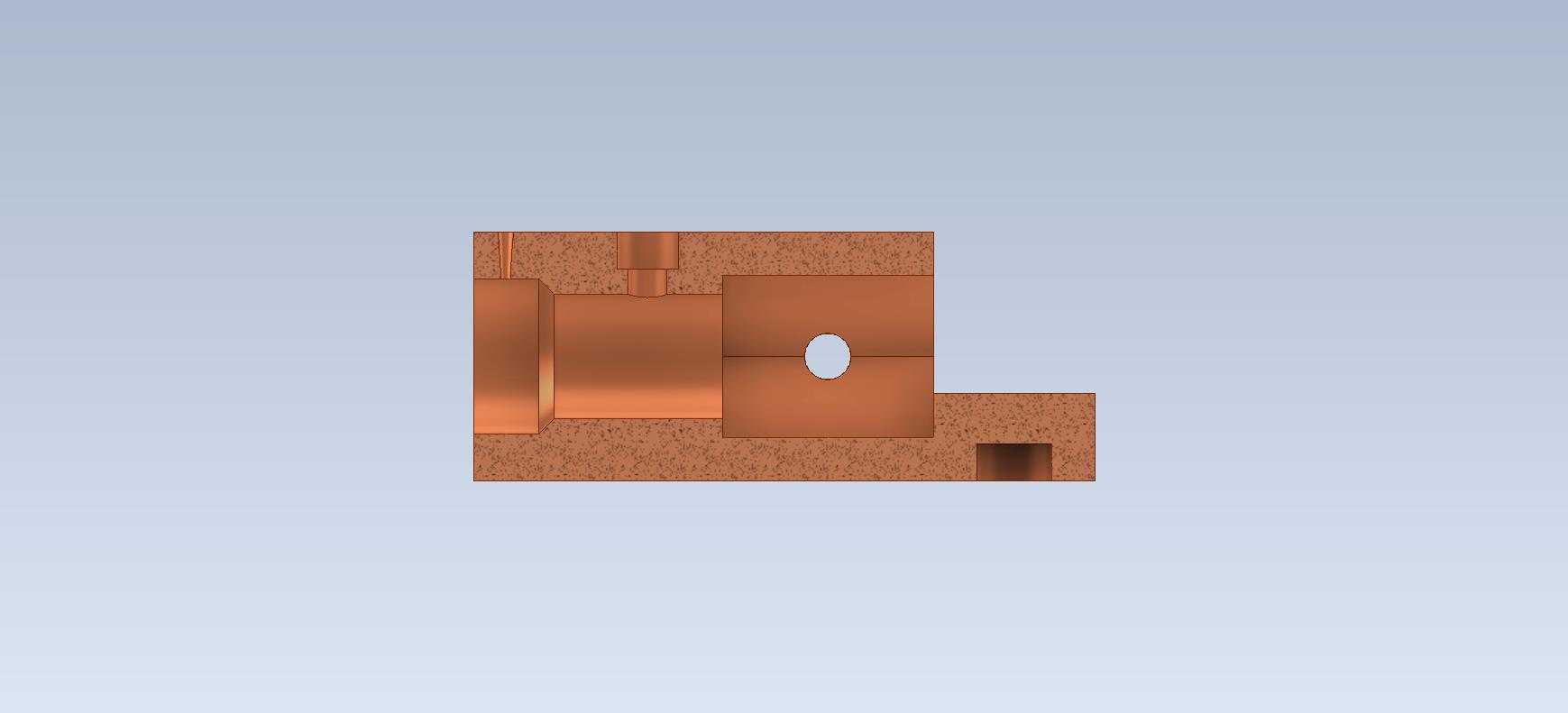

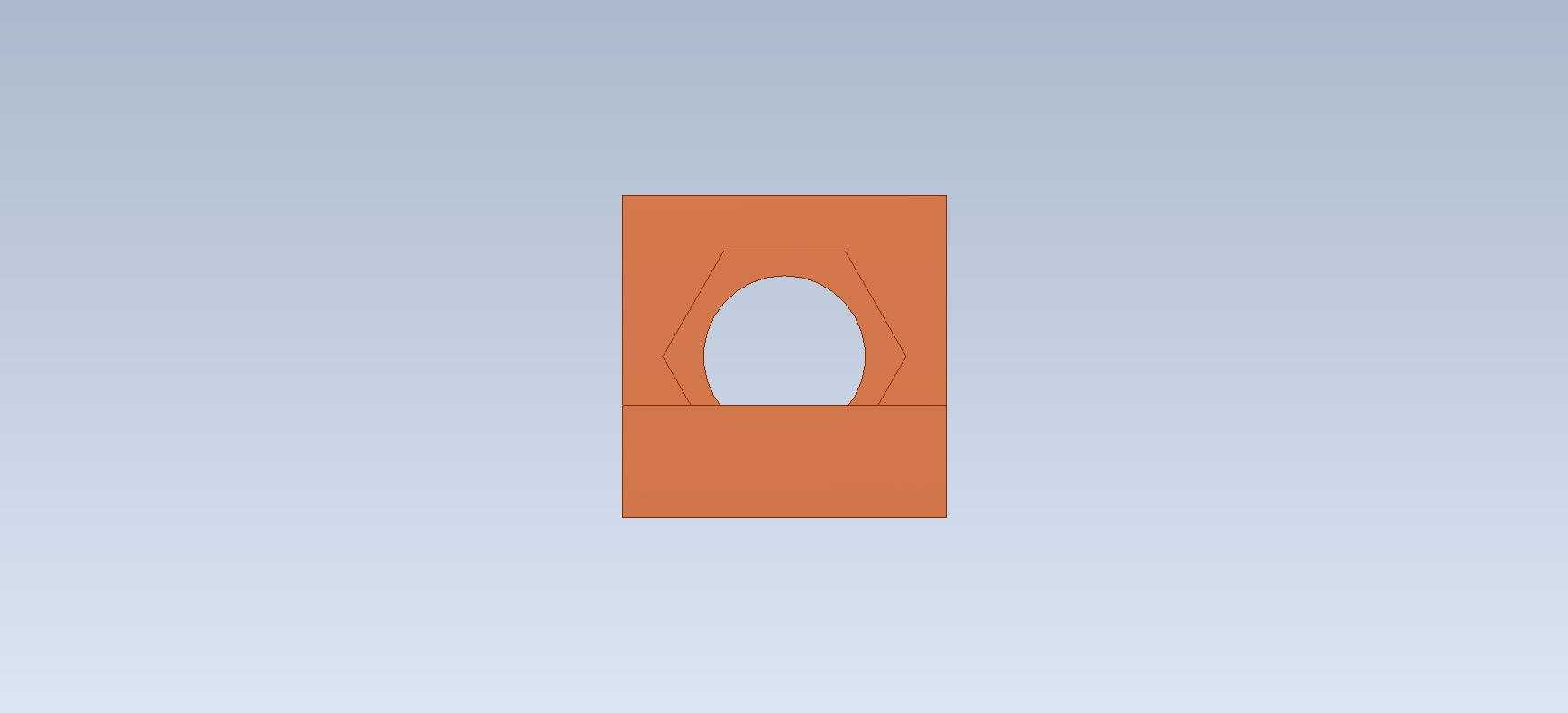

　　基座侧面的内凹型腔不是减重设计，很多人看到异形型腔第一反应是为了省材料，实际上这个型腔是对应变压器底部的凸起散热结构预留的让位空间，变压器运行时产生的热量可以通过这个型腔形成的空气对流通道快速散出，不会因为基座和变压器底面完全贴合把热量闷在接触面上，长期运行下能降低变压器的绕组温升，延长绝缘层的使用寿命。做这类结构设计的时候，要特别注意安装孔的位置公差，两个底部安装孔的同轴度要控制在0.1mm以内，定位孔和安装凸台的垂直度偏差不能超过0.05mm，不然批量装配的时候会出现部分产品螺丝穿不进去、定位柱卡滞的问题。

　　另外基座的所有外露棱边都做了R0.5的倒角处理，一方面是避免装配时锋利的棱边划伤操作人员的手部，另一方面也不会割伤变压器外层的绝缘包覆层，减少电气安全隐患。从实际应用的场景来看，这类基座不仅可以用在常规的桌面式工控电源上，经过尺寸等比例缩放调整后，也能适配小型通讯设备电源、教学实验台电源模块的固定需求，设计时把固定凸台和主体做成一体化结构，比拼接式的固定支架抗振动性能更好，在有一定振动的工业设备舱内使用时，不会出现拼接螺丝松动、支架散架的问题。很多新手建模的时候容易把让位型腔的尺寸做的刚好和变压器底部凸起一致，实际上要留出0.2-0.3mm的间隙，一方面是给零件的加工公差留余量，另一方面变压器受热后会有微小的热膨胀，间隙不足的话热胀后会把基座撑裂，反而影响结构强度。基座的材质一般选用绝缘性能好的电木或者增强尼龙，要是用在散热要求更高的场景，也可以选用阳极氧化的铝合金材质，这时候要注意在变压器和基座接触的位置加绝缘垫片，避免出现导电短路的问题。
