双孔斜向支撑连接支架结构设计

在各类轻型机械装配、工装夹具搭建以及小型自动化设备的辅助支撑场景中，这类双孔斜向支撑连接支架是十分常见的结构连接件，主要承担两个垂直安装面之间的载荷传递、角度支撑以及部件定位功能，能够在有限的安装空间内实现两个正交方向部件的刚性连接，避免连接部位出现应力集中导致的形变失效。从实际使用场景来看，这类支架常被应用在小型输送线的侧边导向件固定、非标工装的角度支撑座、小型设备外壳的内部加强筋连接，以及教学类机械拆装实训的结构演示部件中，相比一体式焊接的支撑结构，这种独立机加工的支架具备更好的互换性，后期维护更换时无需对整体结构进行破坏性拆解，仅需松脱连接紧固件即可完成替换。

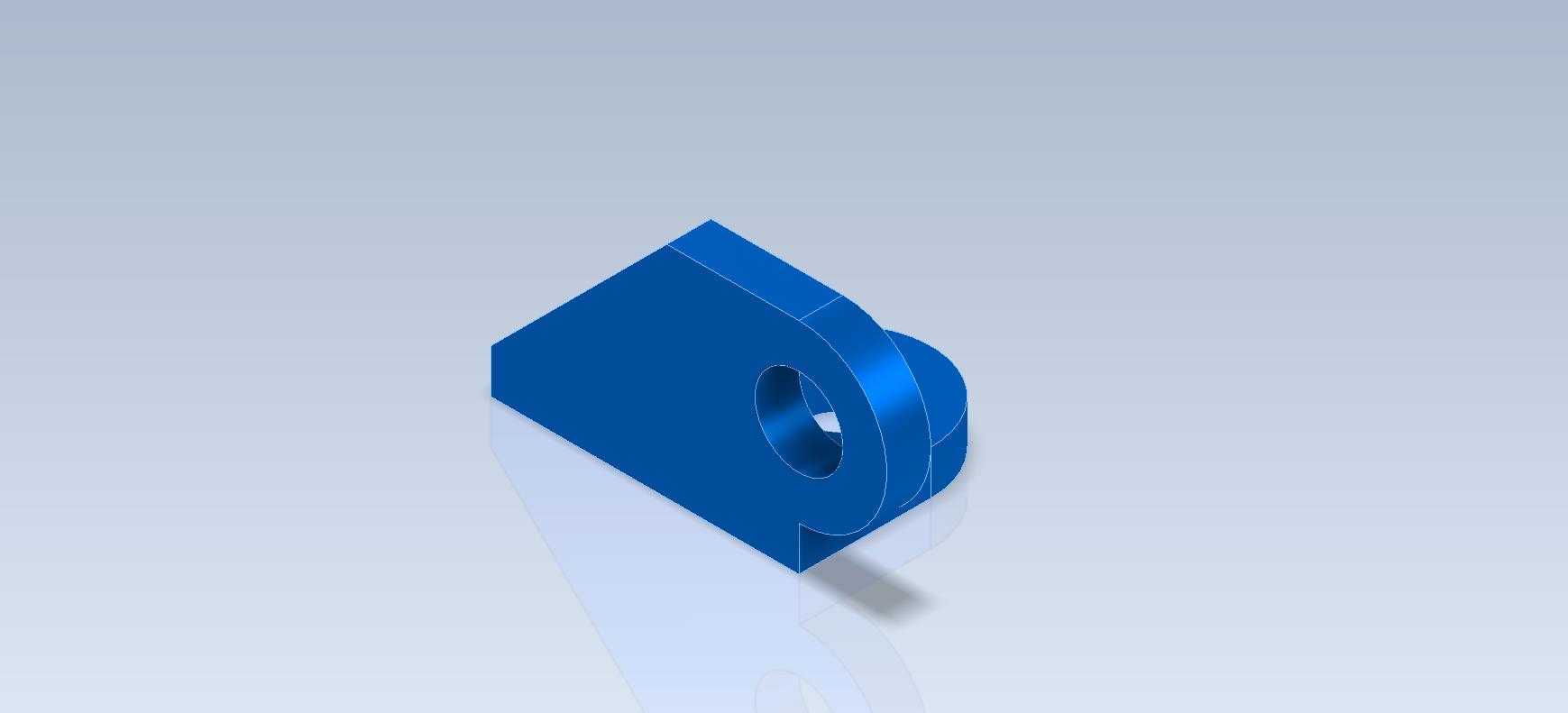

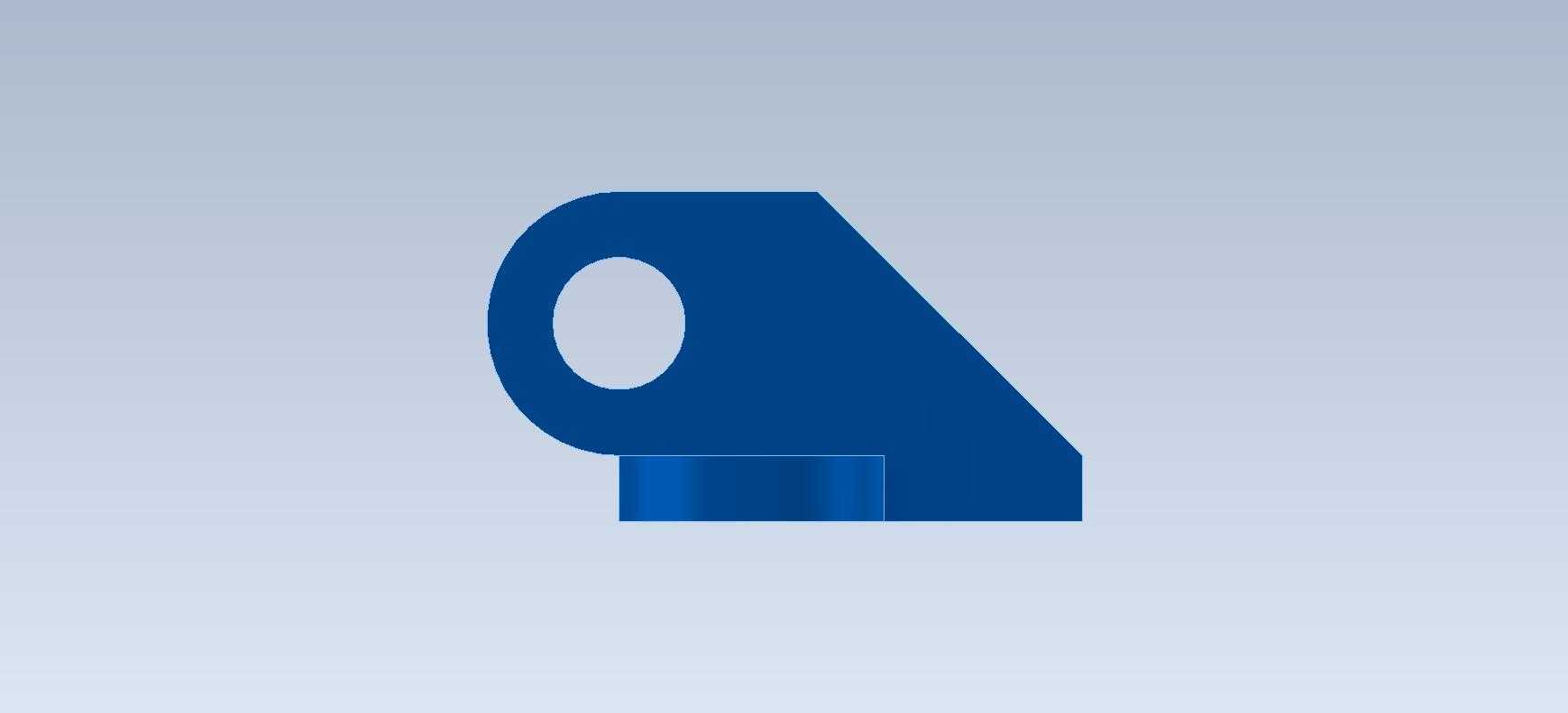

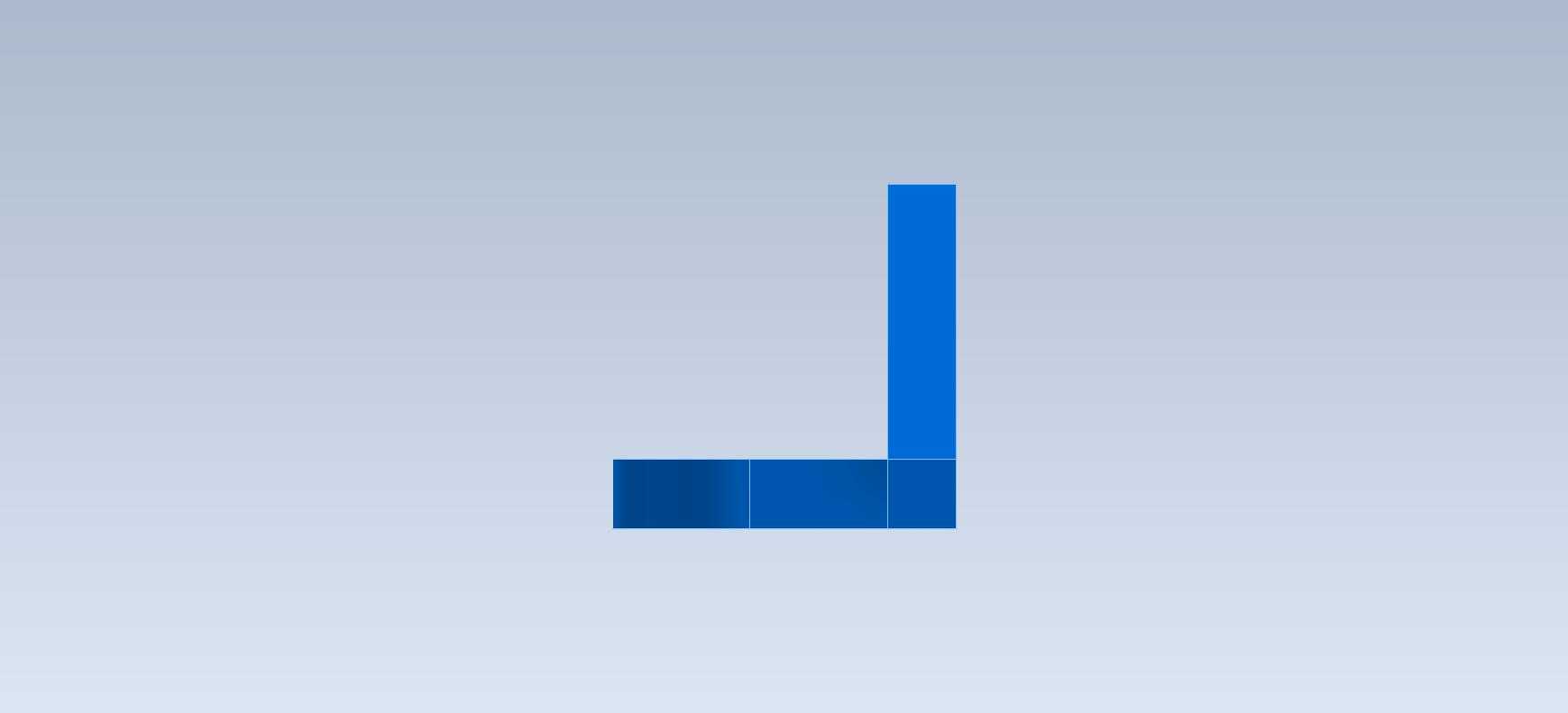

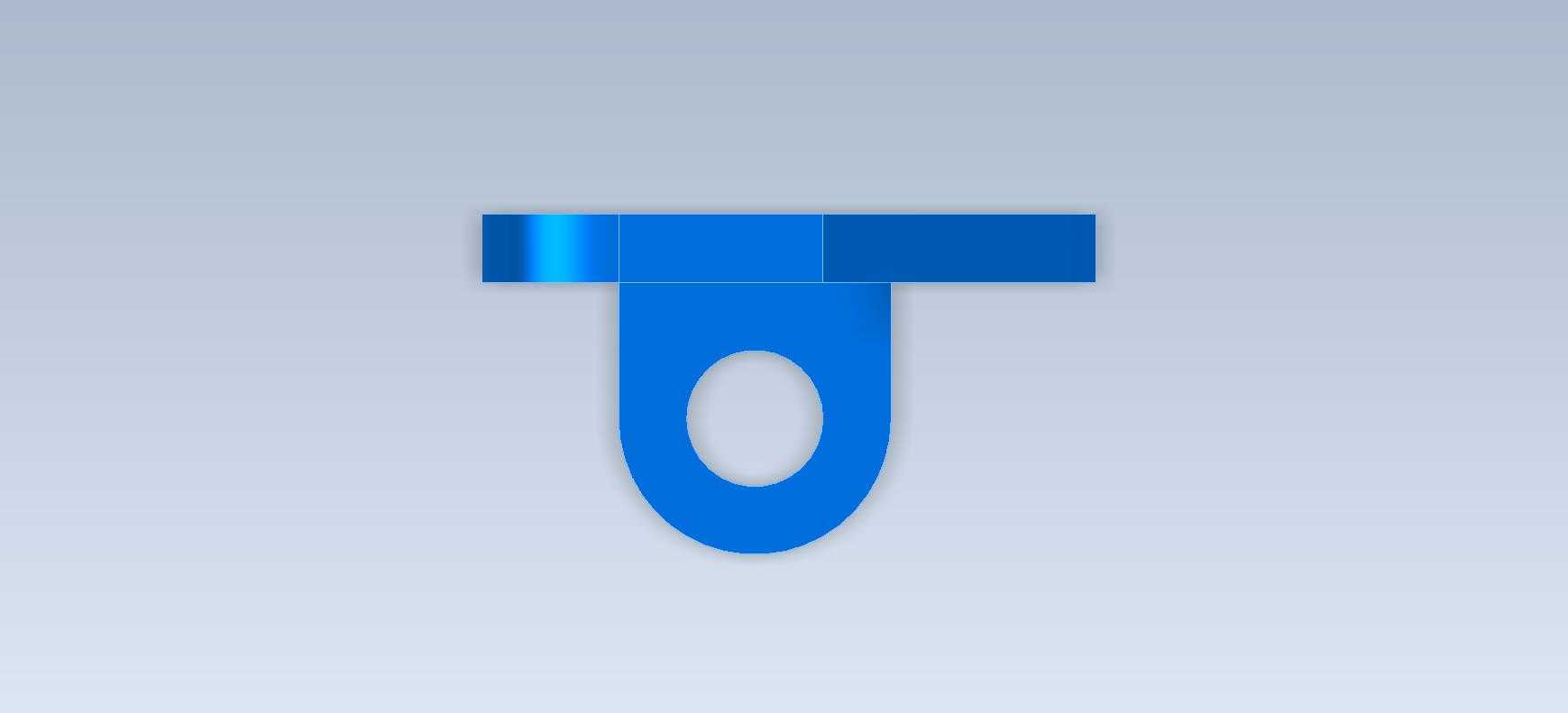

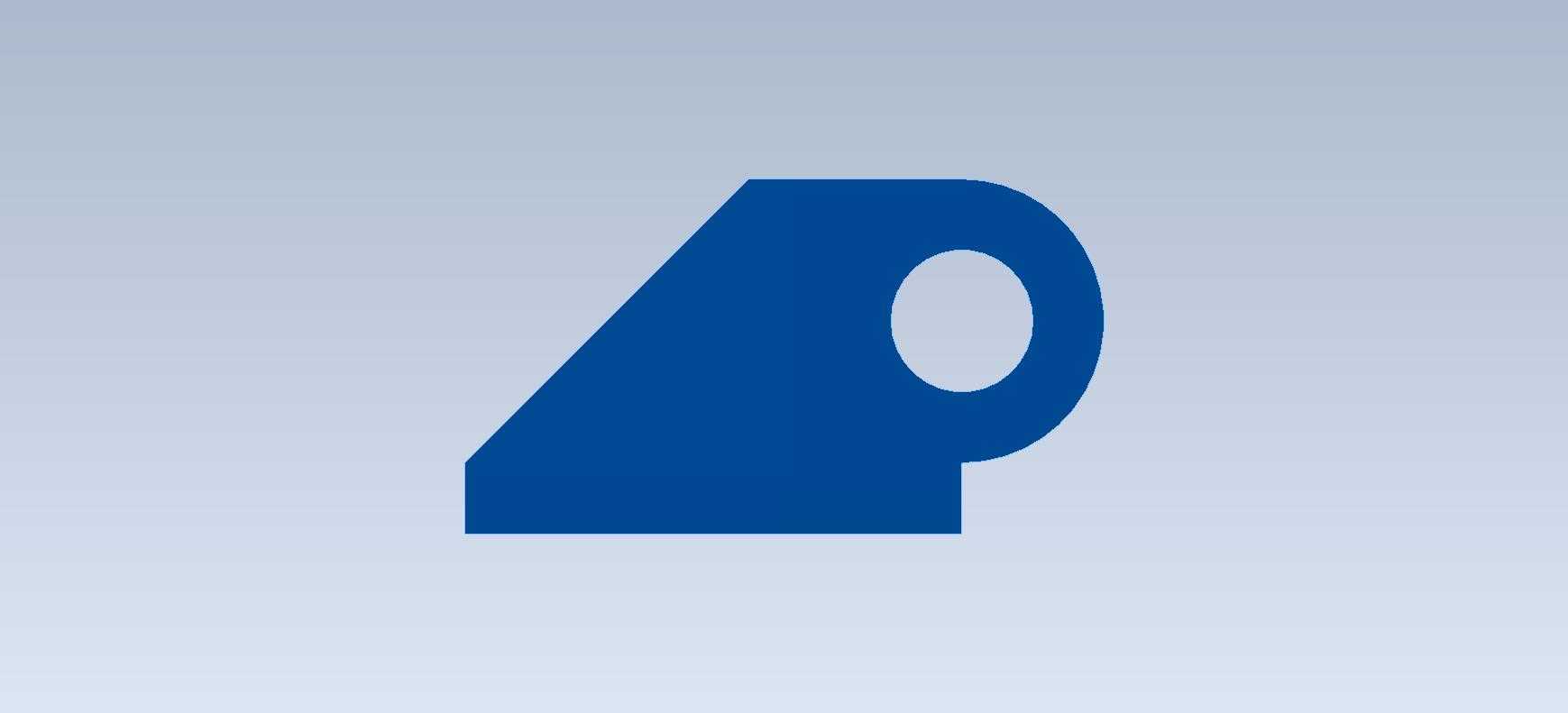

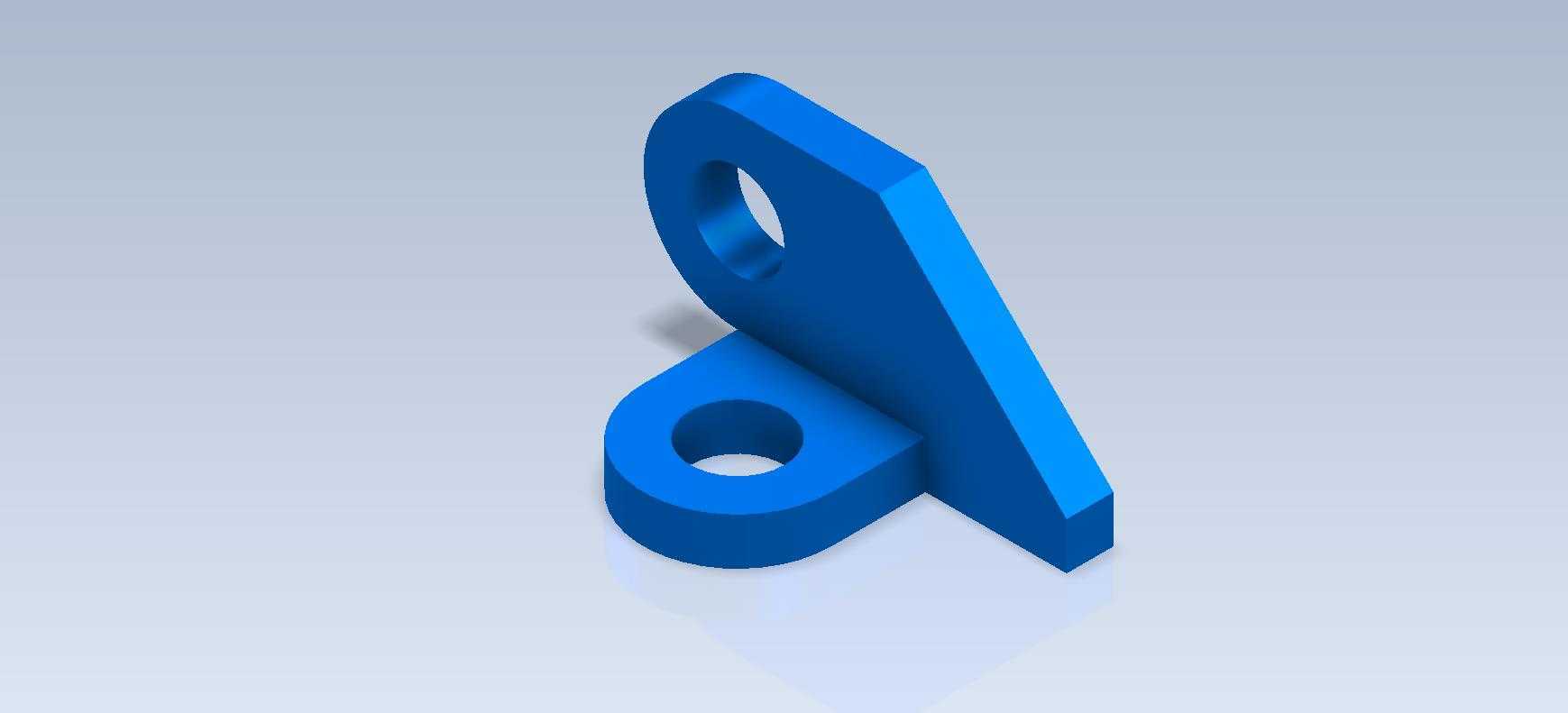

从结构功能特性来看，该支架采用一体成型的L型斜撑加强结构，底部为带同轴安装孔的圆盘式基座，斜向延伸的支撑臂顶端同样设置有同轴安装孔，两个安装孔的轴线呈空间垂直状态，能够分别对应两个垂直安装面的紧固件装配需求。基座的圆盘式设计能够增大与安装面的接触面积，降低连接部位的面压，避免在长期交变载荷作用下安装面出现压痕或者松动；斜向支撑臂采用等厚度的板状结构，在保证支撑刚性的前提下尽可能减少材料占用，同时支撑臂与基座的连接位置做了大圆弧过渡处理，能够有效分散转角位置的应力，避免应力集中导致的支架断裂问题，这一细节设计在承受周期性振动载荷的使用场景中尤为重要，能够大幅提升结构的疲劳寿命。

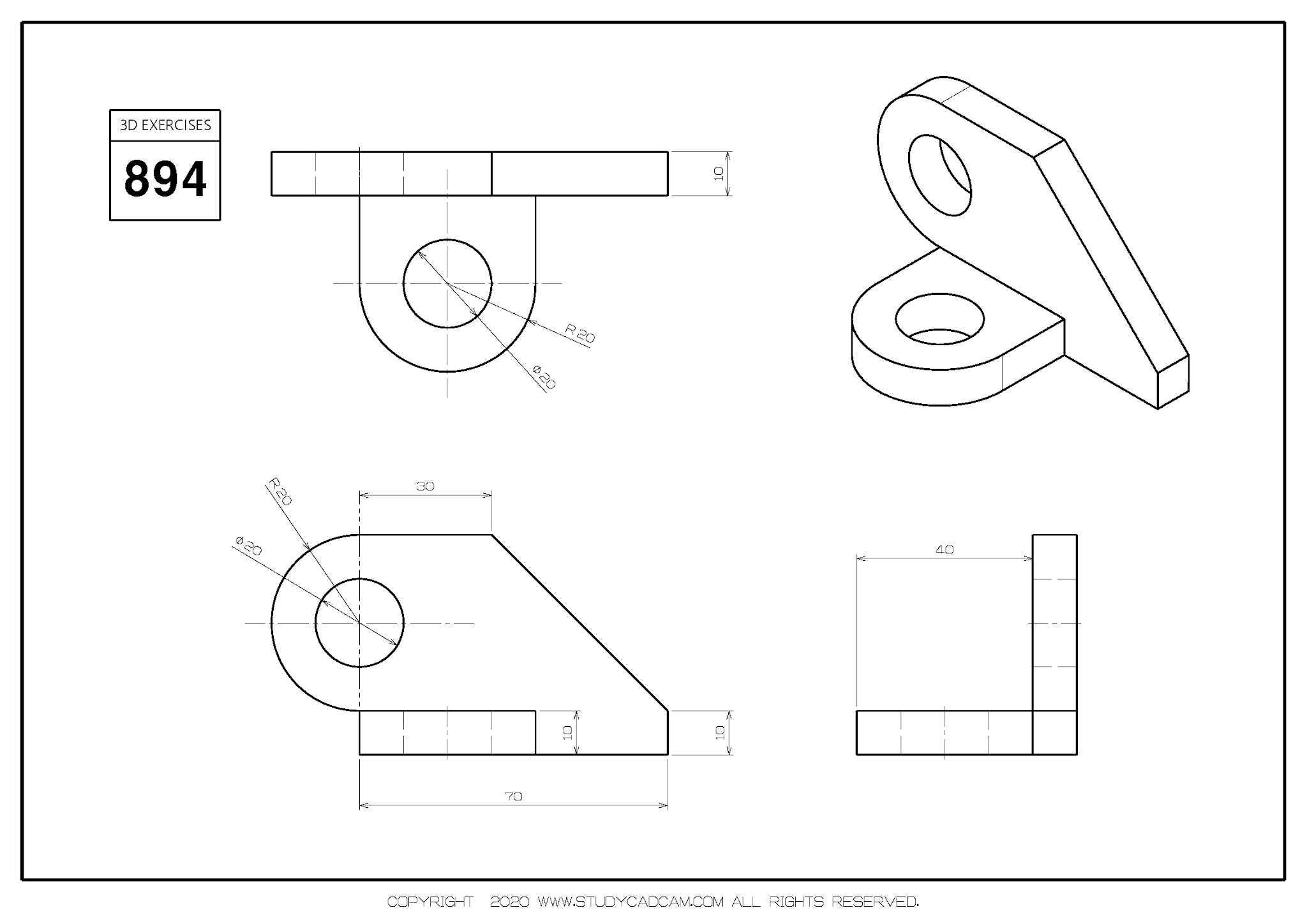

在设计思路层面，这类支架的建模过程需要优先明确两个安装孔的中心距参数，这一尺寸直接决定了支架的支撑高度以及横向连接跨度，是匹配安装边界的核心尺寸；其次需要确认安装孔的孔径大小，通常孔径会比配套使用的紧固件公称直径大0.2-0.5mm，预留出装配时的调整余量，避免因为加工误差导致紧固件无法顺利穿入。支撑臂的倾斜角度需要根据实际受力方向进行优化，尽可能让支撑臂的轴线方向与主要载荷的传递方向重合，减少支撑臂承受的弯曲力矩，最大化发挥材料的力学性能；基座的厚度以及支撑臂的厚度需要根据额定承载载荷进行核算，在采用普通碳素结构钢作为加工材料时，厚度通常不会低于8mm，若采用铝合金材质则需要适当增加厚度以保证同等刚性。

关于安装边界的考量，设计时需要预留出紧固件的装配操作空间，底部基座的安装孔周边需要留出足够的扳手操作空间，避免支架安装后紧固件无法顺利拧紧；顶端安装孔的位置需要避开相邻部件的运动轨迹，防止设备运行过程中支架与运动部件发生干涉。支架的所有外露棱边都需要做倒角处理，一方面避免安装过程中锋利的棱边划伤操作人员，另一方面也能够去除机加工产生的毛刺，提升零件的表面质量。在实际建模过程中，这类零件通常采用拉伸、切除以及圆角特征即可完成全部结构构建，建模逻辑清晰，特征树简洁，后续修改参数时能够快速调整尺寸以适配不同的安装需求，对于初学者来说也是十分适合的基础建模练习案例，能够帮助建模人员熟悉基础特征的使用以及工程结构的应力分布逻辑。
