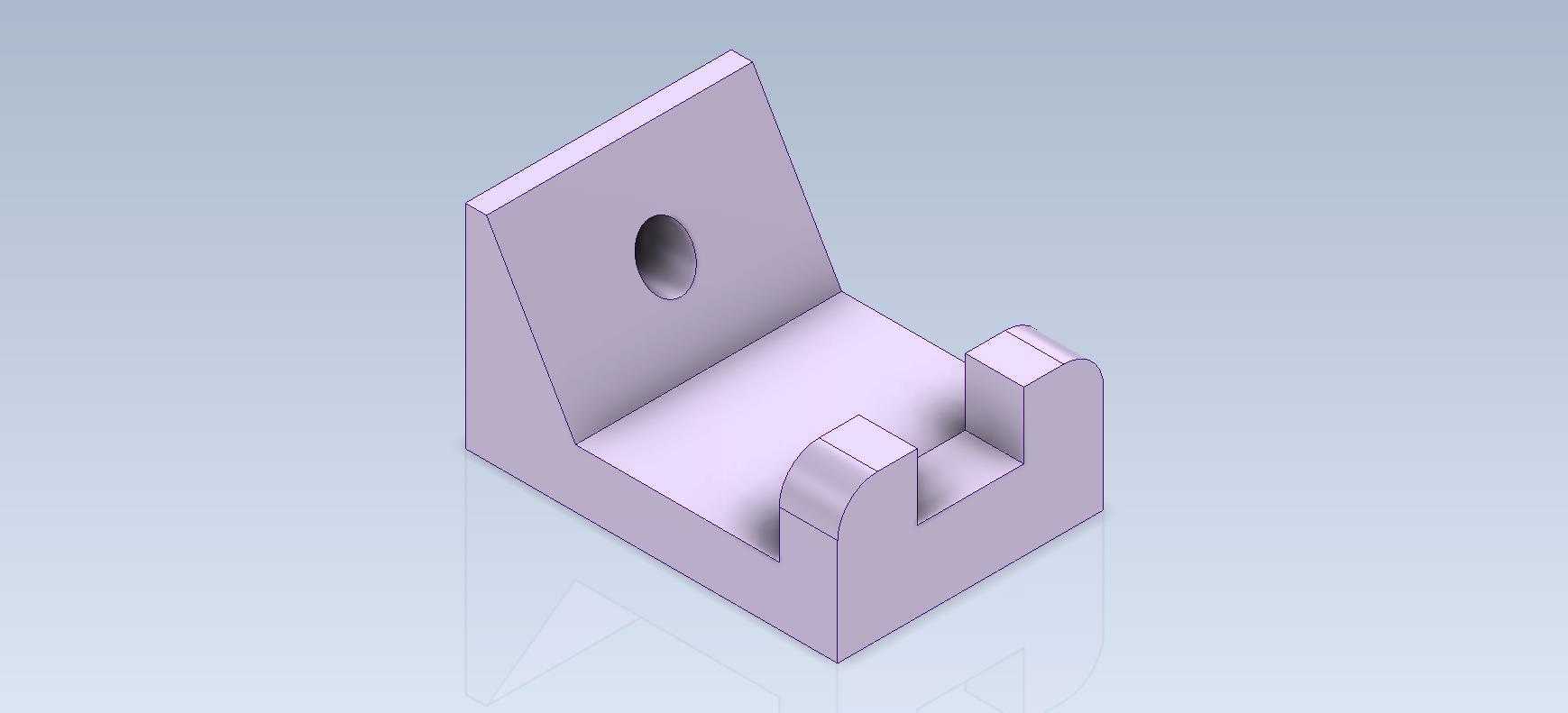

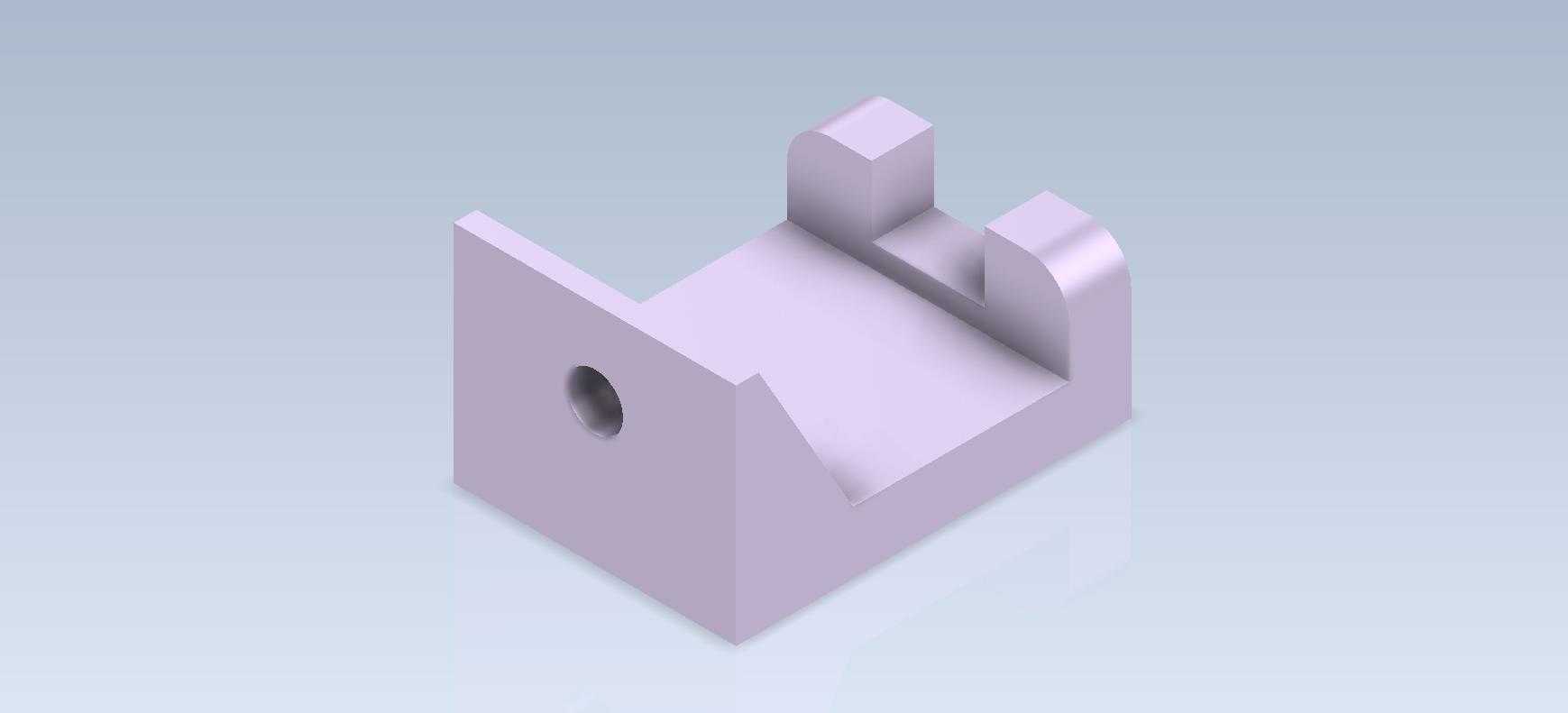

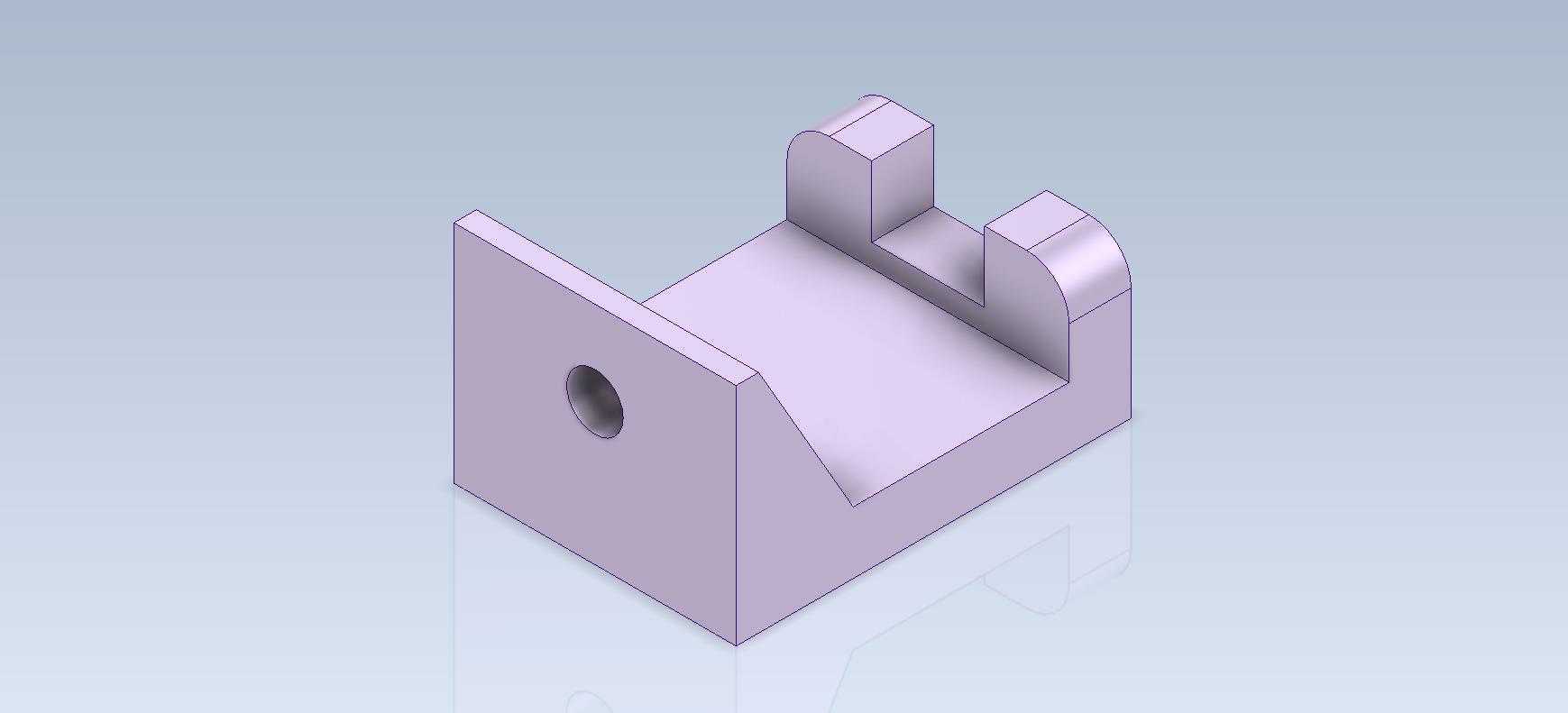

这款L型支撑定位件在小型机电设备、低压配电装置内部的板件连接场景中应用十分普遍,常作为侧边限位、板件承托的功能件使用,比如在小型电源模块的侧边固定、工控盒内部PCB板的侧向支撑场景中,这类零件可以替代复杂的折弯支架,减少钣金加工的工序数量,同时保证安装位置的一致性。从实际使用的角度看,该零件的核心功能是通过垂直立板上的通孔完成与安装基面的锁附固定,水平延伸的基座部分承担被支撑件的重量,顶部两个带圆弧过渡的凸耳则起到侧向限位的作用,避免被支撑件在设备振动、运输颠簸过程中出现横向窜动,相比平直的L型角码,带凸耳的结构不需要额外加装定位销,一次安装即可完成承重与限位两个功能,能有效减少装配环节的零件数量,降低现场装配的工时消耗。
在设计思路上,这款零件首先从安装边界出发做了结构优化:垂直立板的厚度与水平基座的厚度保持一致,保证注塑或机加工过程中材料收缩率均匀,不会出现厚薄不均导致的形变问题;立板上的通孔做了沉头预留设计,锁附螺丝后螺丝头不会突出立板表面,避免与相邻的其他零件产生干涉;顶部两个凸耳的内侧做了圆弧过渡,一方面是消除加工过程中的应力集中点,避免零件在长期承重状态下出现凸耳根部断裂的问题,另一方面圆弧导向面可以在装配被支撑件时起到导入作用,即使被支撑件的安装位置有小幅偏差,也能顺着圆弧面滑入正确的限位位置,降低装配对位的难度。

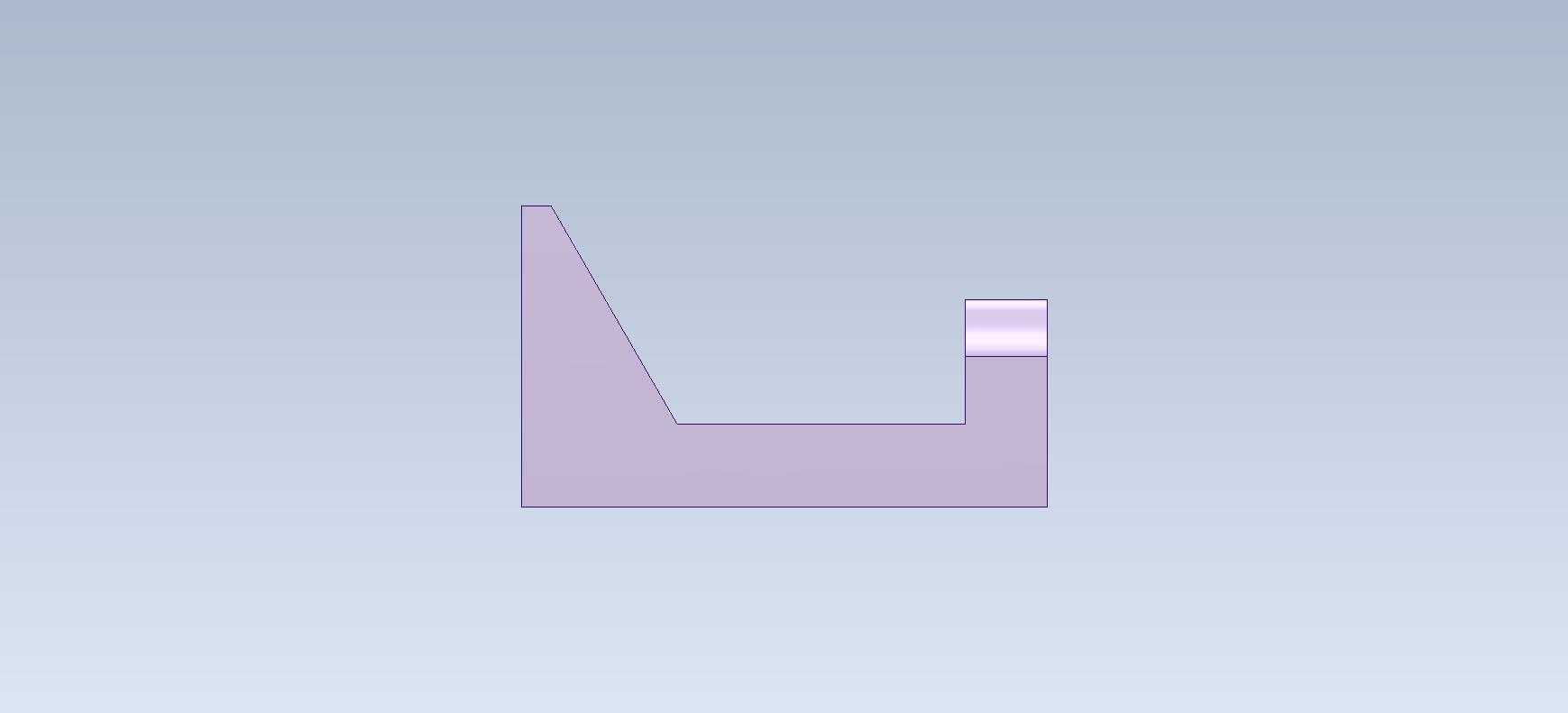

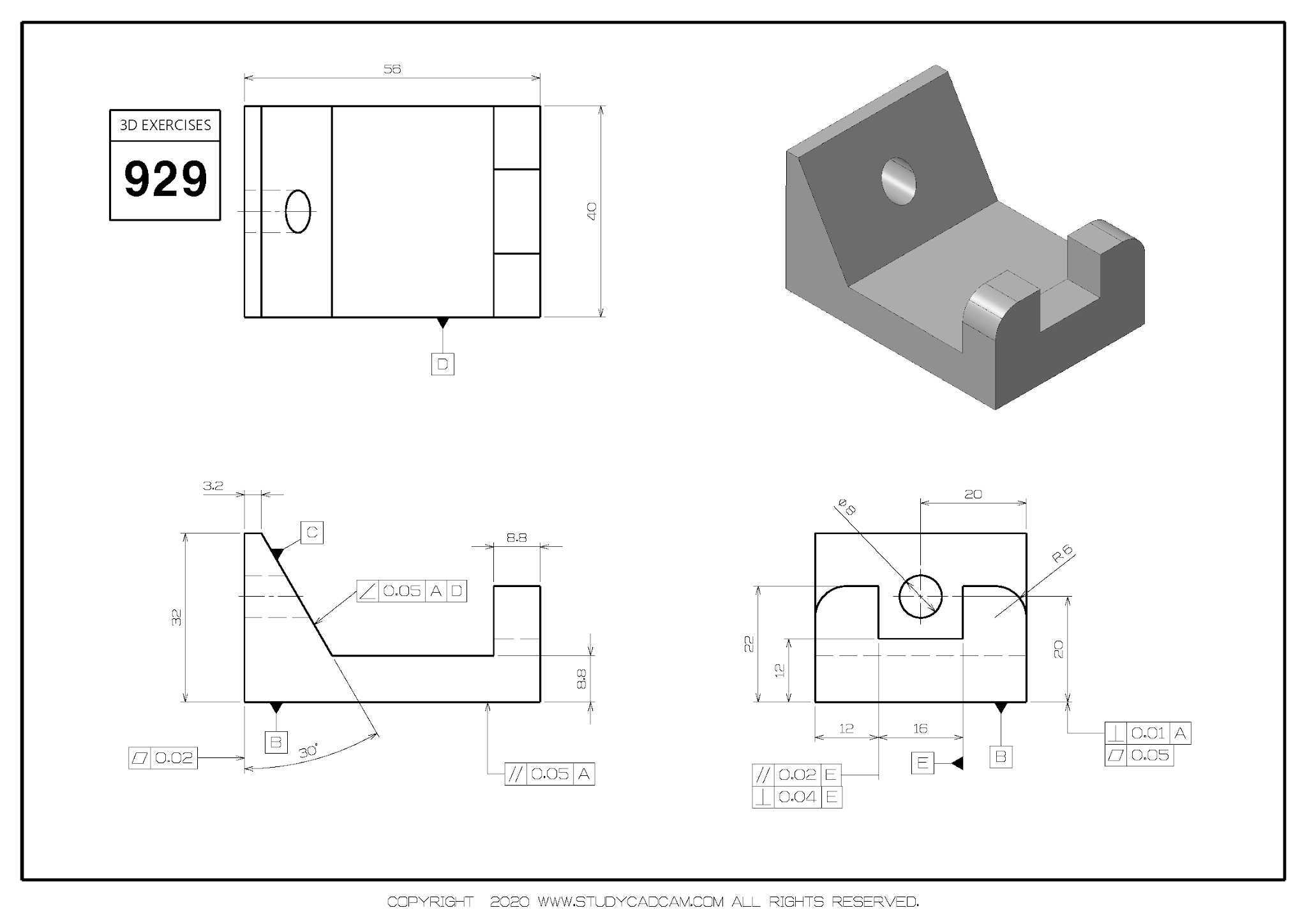

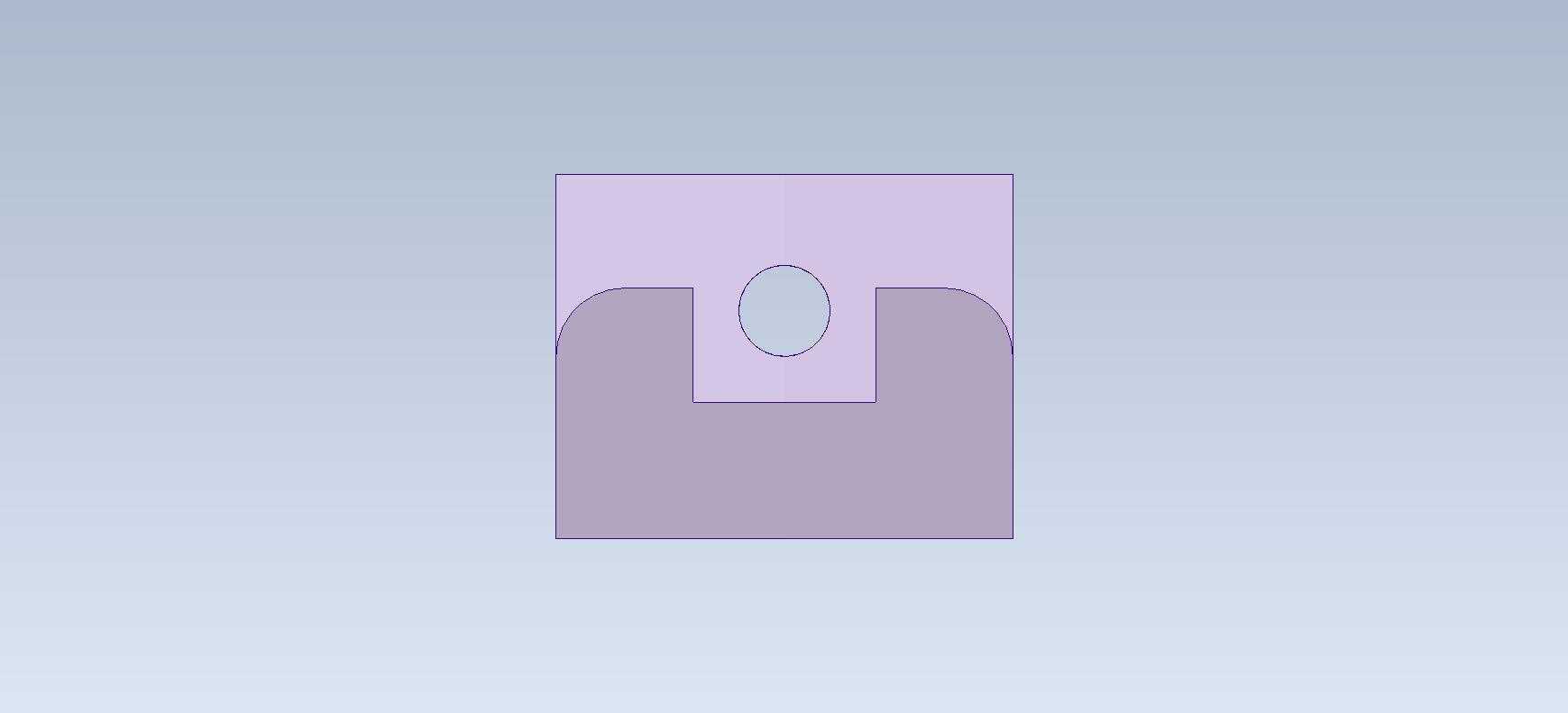

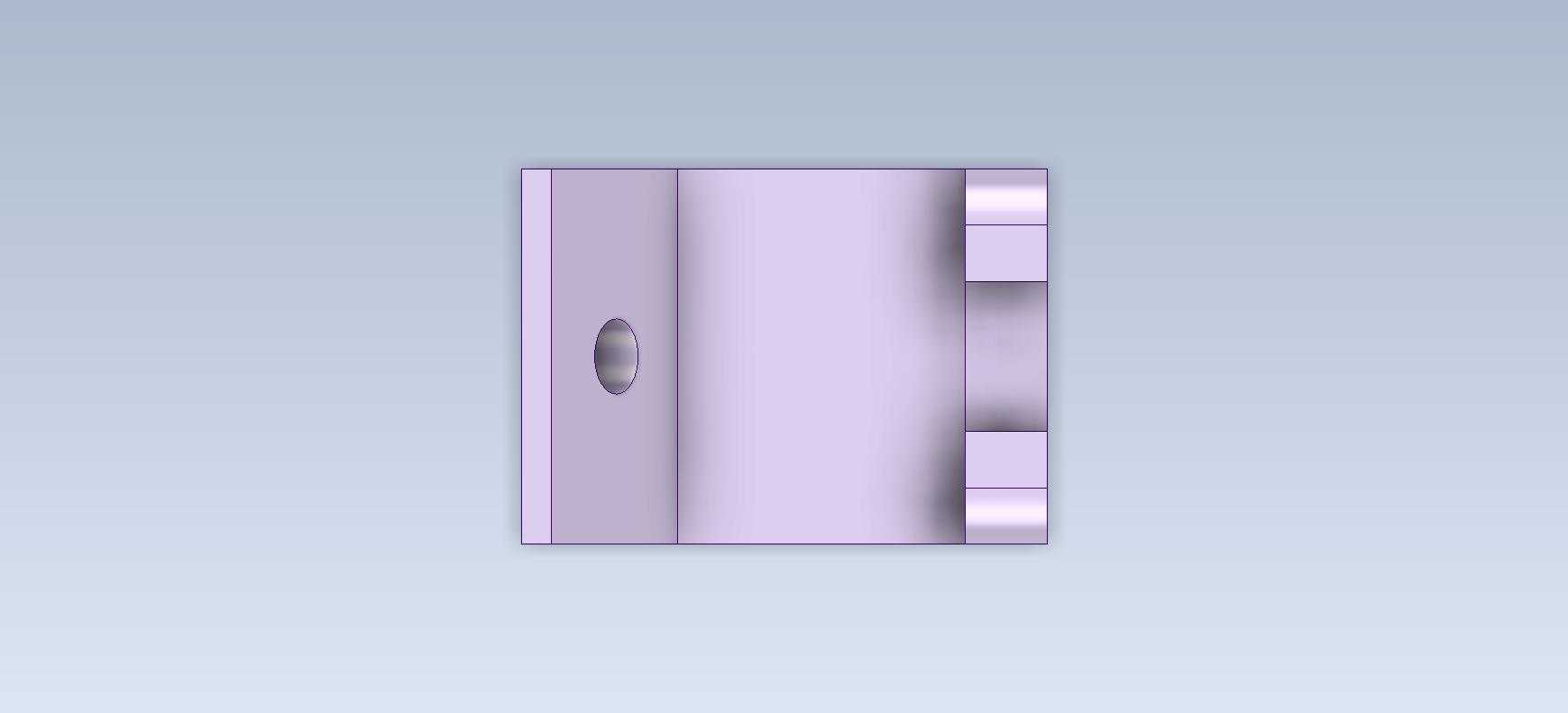

从尺寸与安装边界来看,该零件的水平基座底面为全平面设计,没有额外的凸起或凹槽,安装时可以直接贴合在安装基面(无论是钣金板面、型材面还是塑料机壳内壁)上,不需要在基面上加工避让槽,对安装面的加工精度要求较低;垂直立板的高度与水平基座的长度比例控制在1:1.2左右,保证承重时的力臂处于合理范围,即使承受额定载荷,立板根部的弯曲应力也处于常用工程塑料或铝合金材料的许用应力范围内,不会出现长期蠕变变形的问题;顶部两个凸耳的间距根据常用的小型电源模块、PCB板的侧边厚度做了适配,间隙预留了0.2mm的装配公差,既不会因为间隙过大导致限位失效,也不会因为间隙过小出现装配卡滞的问题。
在细节处理上,零件所有的外棱边都做了0.3mm的倒角处理,避免加工后留下的锋利锐边划伤装配人员的手部,也不会在装配过程中刮伤被支撑件的表面涂层或线路;立板与水平基座的连接角位做了三角加强筋结构,筋的厚度为基体厚度的0.8倍,既能够提升角位的连接强度,又不会因为筋位过厚导致零件表面出现缩痕,影响外观质量;侧孔的位置设置在立板的中心高度处,锁附螺丝时的压紧力可以均匀分布在整个立板面上,不会因为压紧力偏上或偏下导致立板出现倾斜,保证安装后零件的垂直度符合使用要求。这类零件在批量生产时,无论是采用工程塑料注塑成型还是铝合金压铸成型,都可以通过简单的两板模完成生产,不需要复杂的抽芯结构,模具成本较低,适合大批量配套使用,在小型电子设备、低压电器、小型自动化控制装置的内部结构中,这类标准化的支撑定位件可以大幅简化整体结构设计,减少定制零件的种类,提升产品的装配效率与后期维护的便利性。
