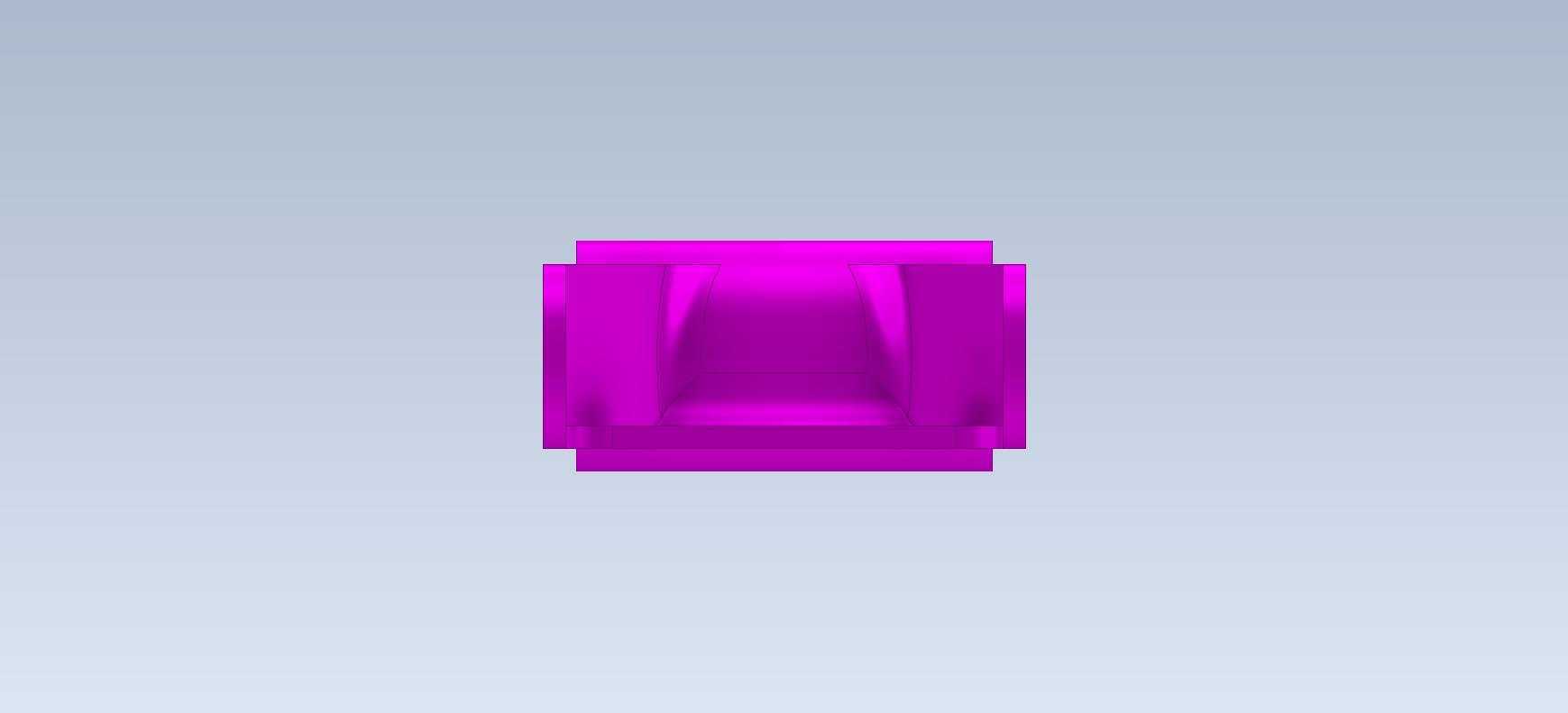

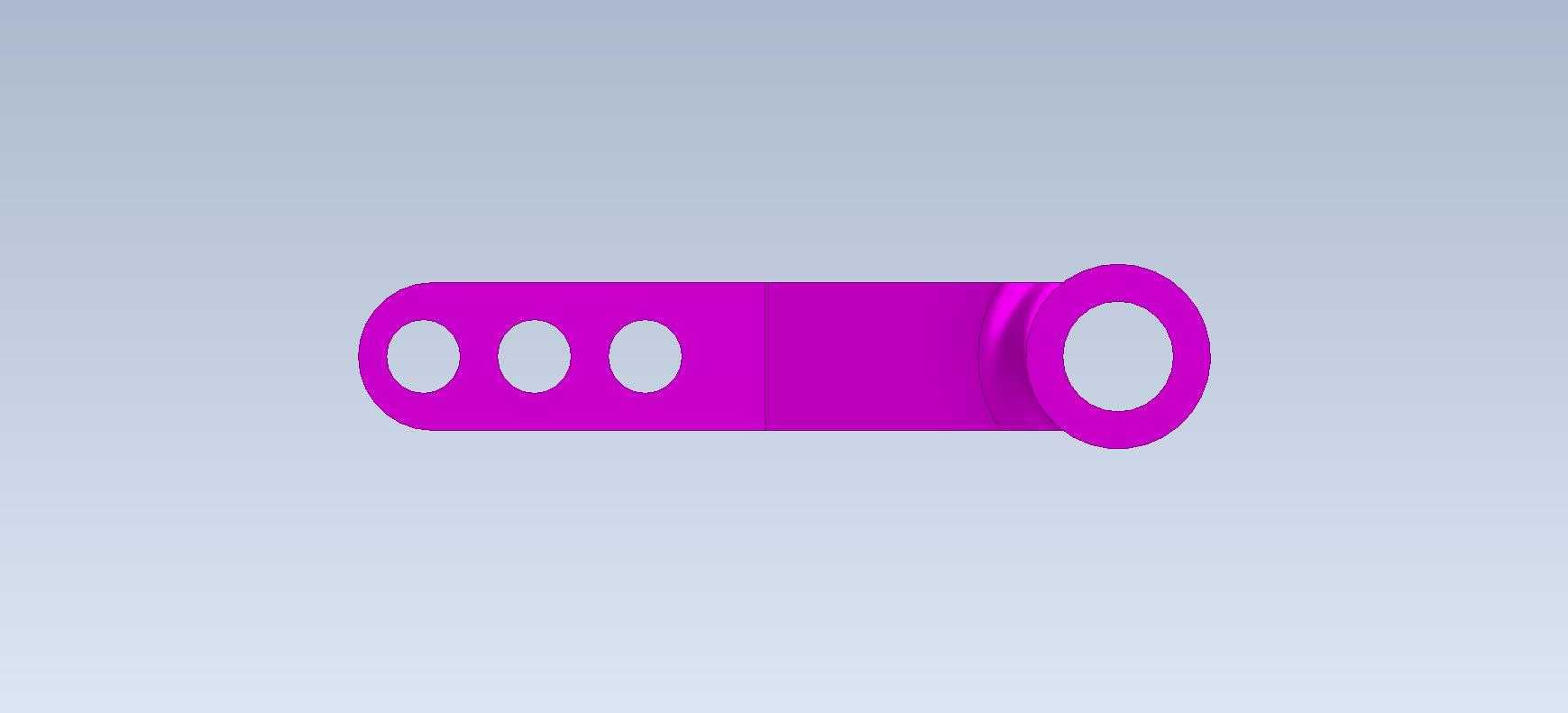

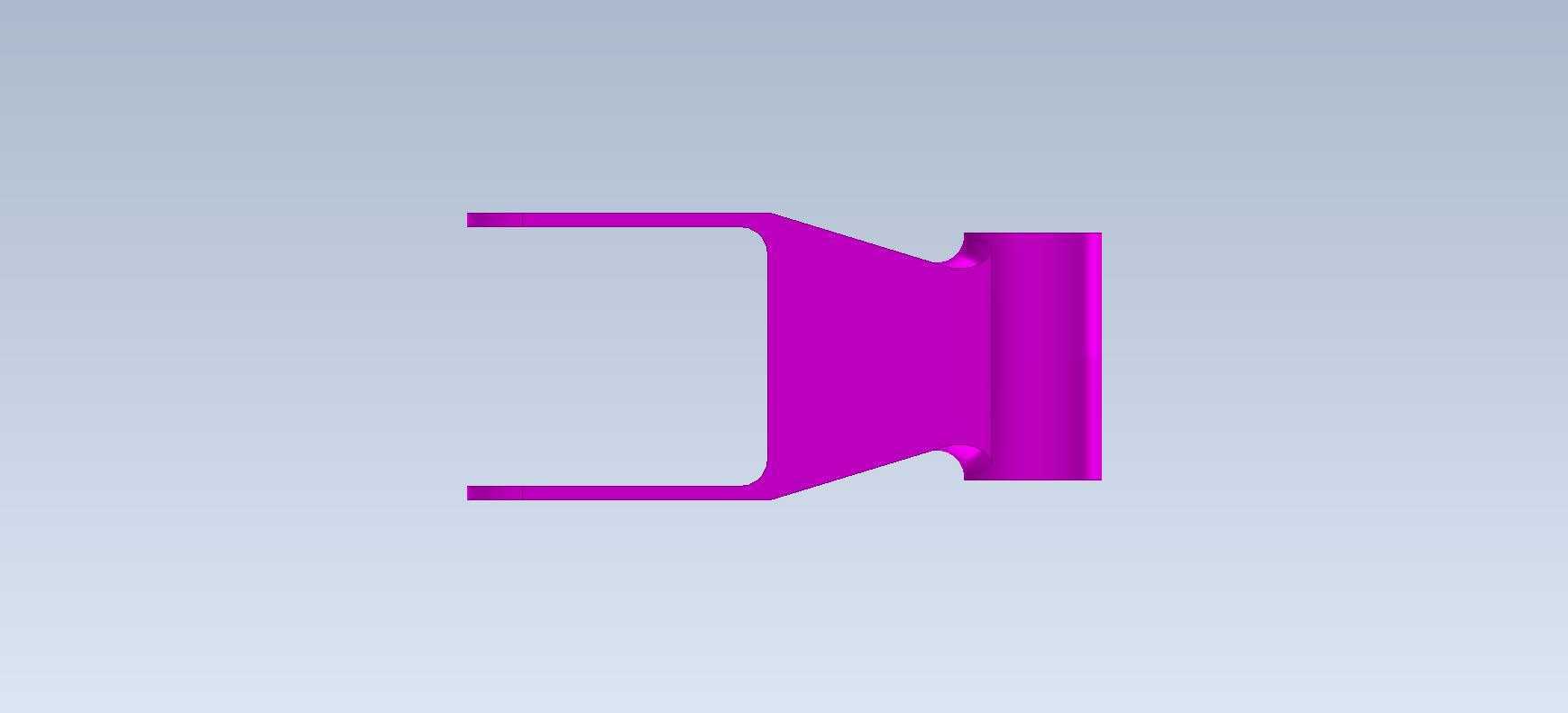

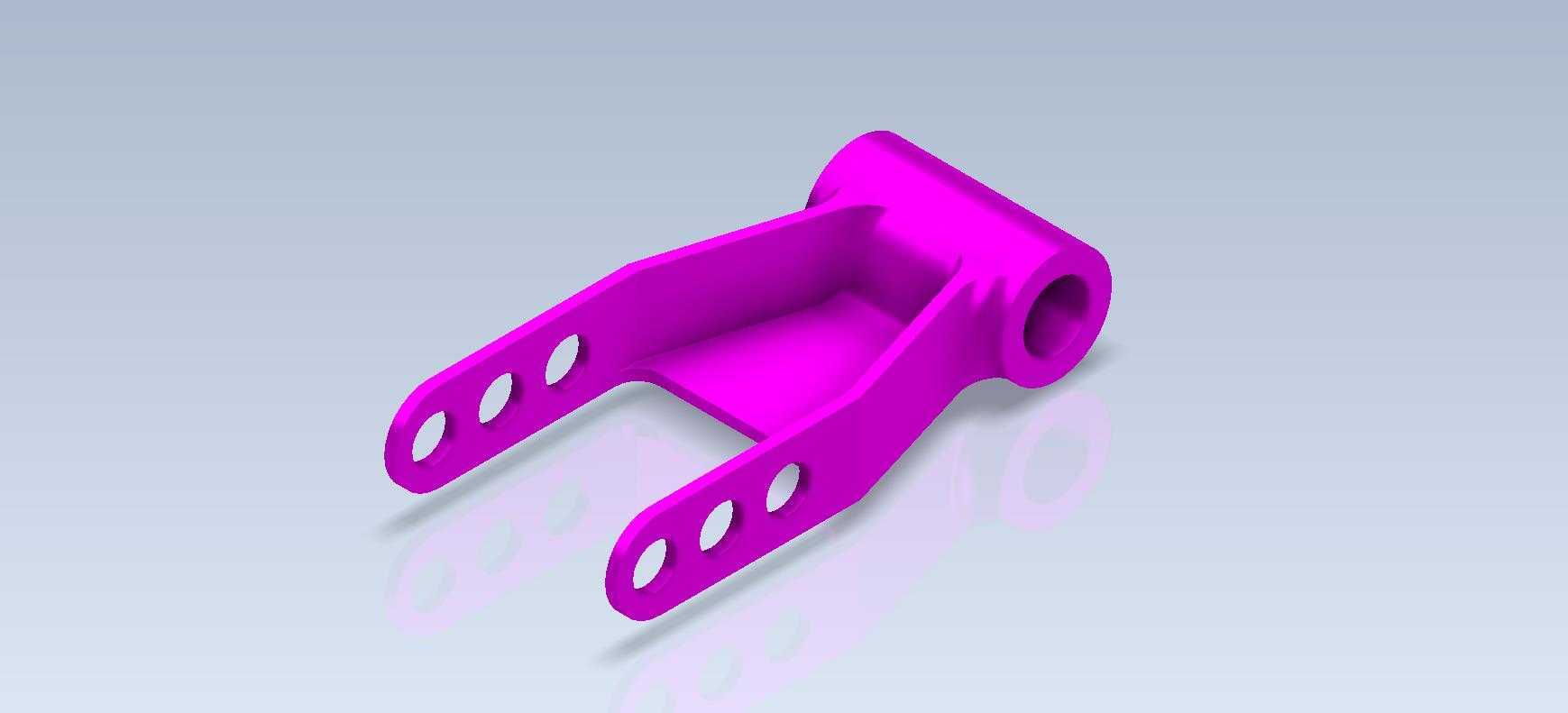

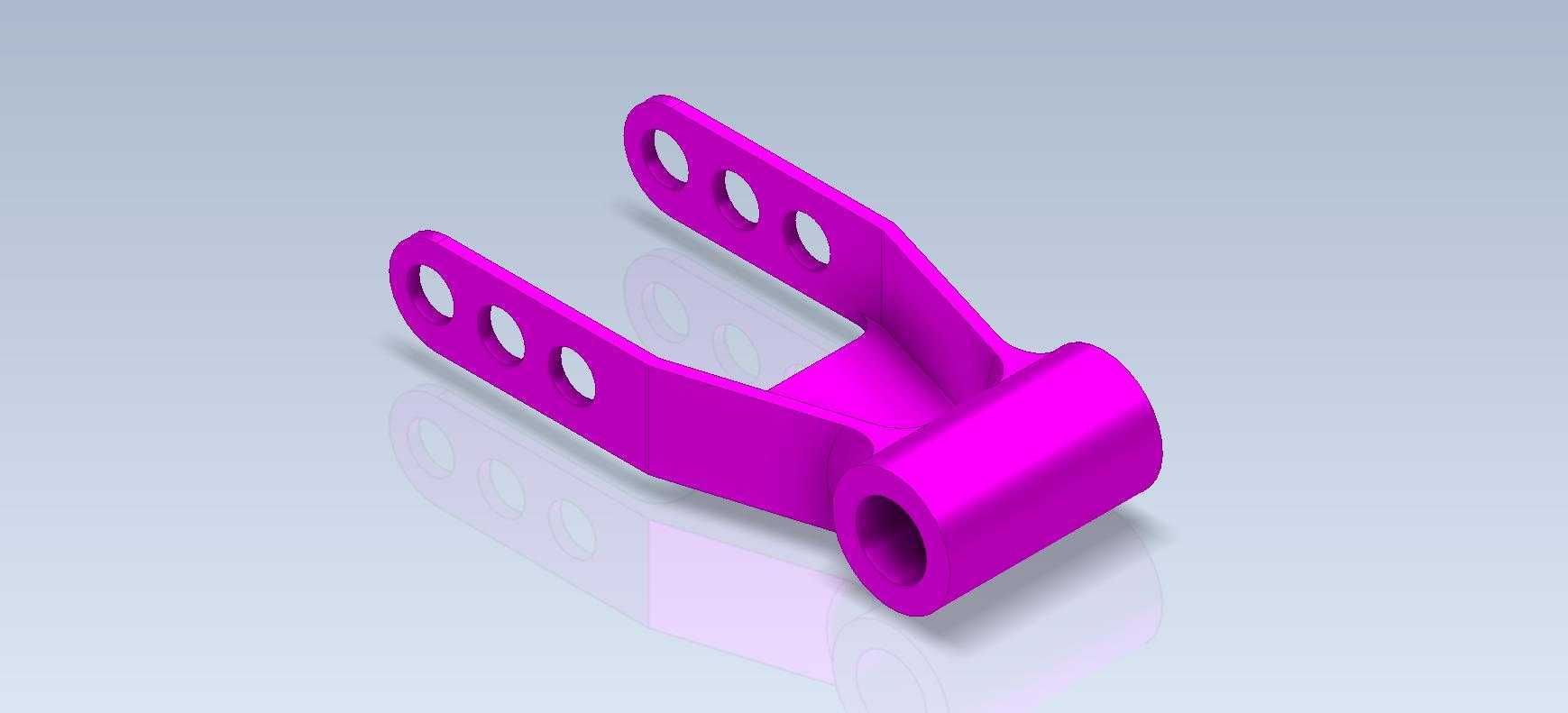

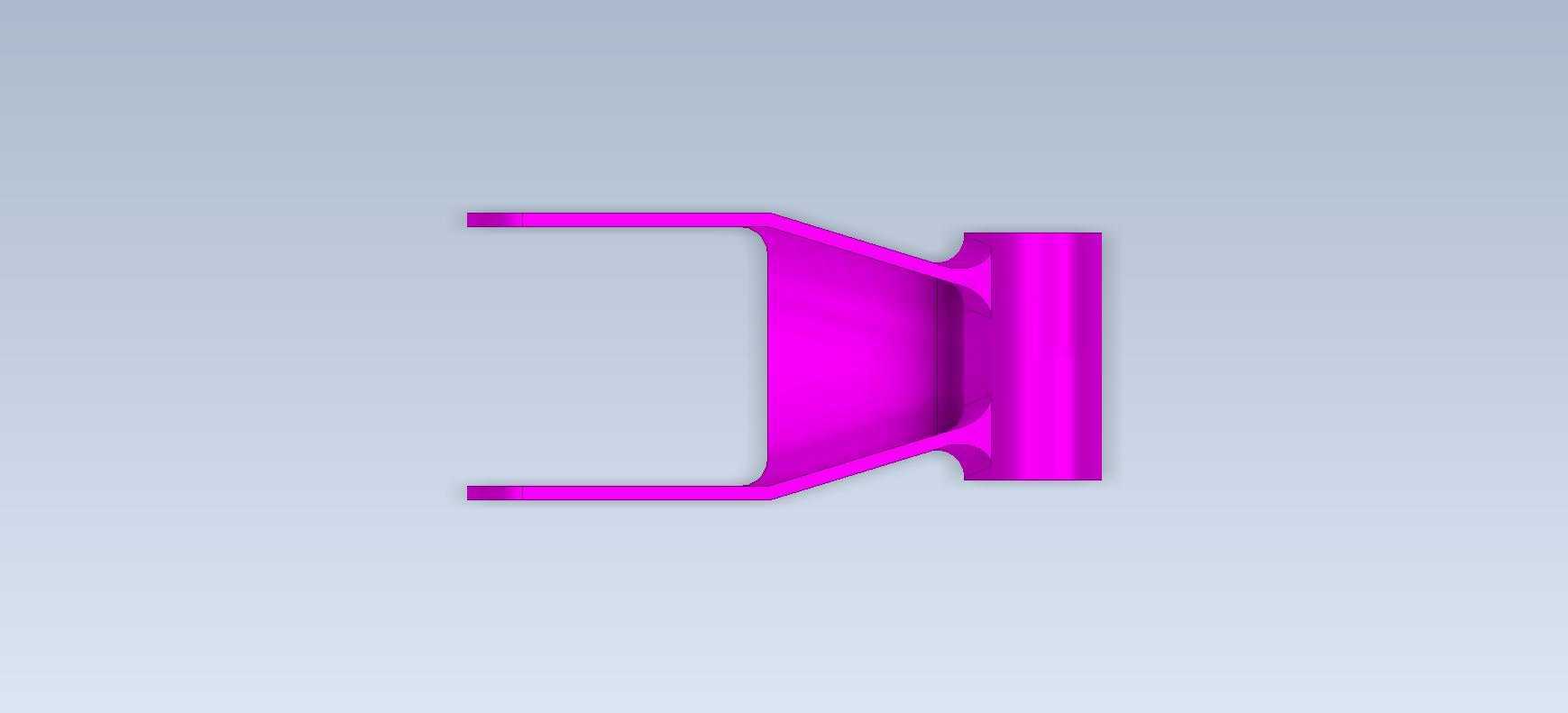

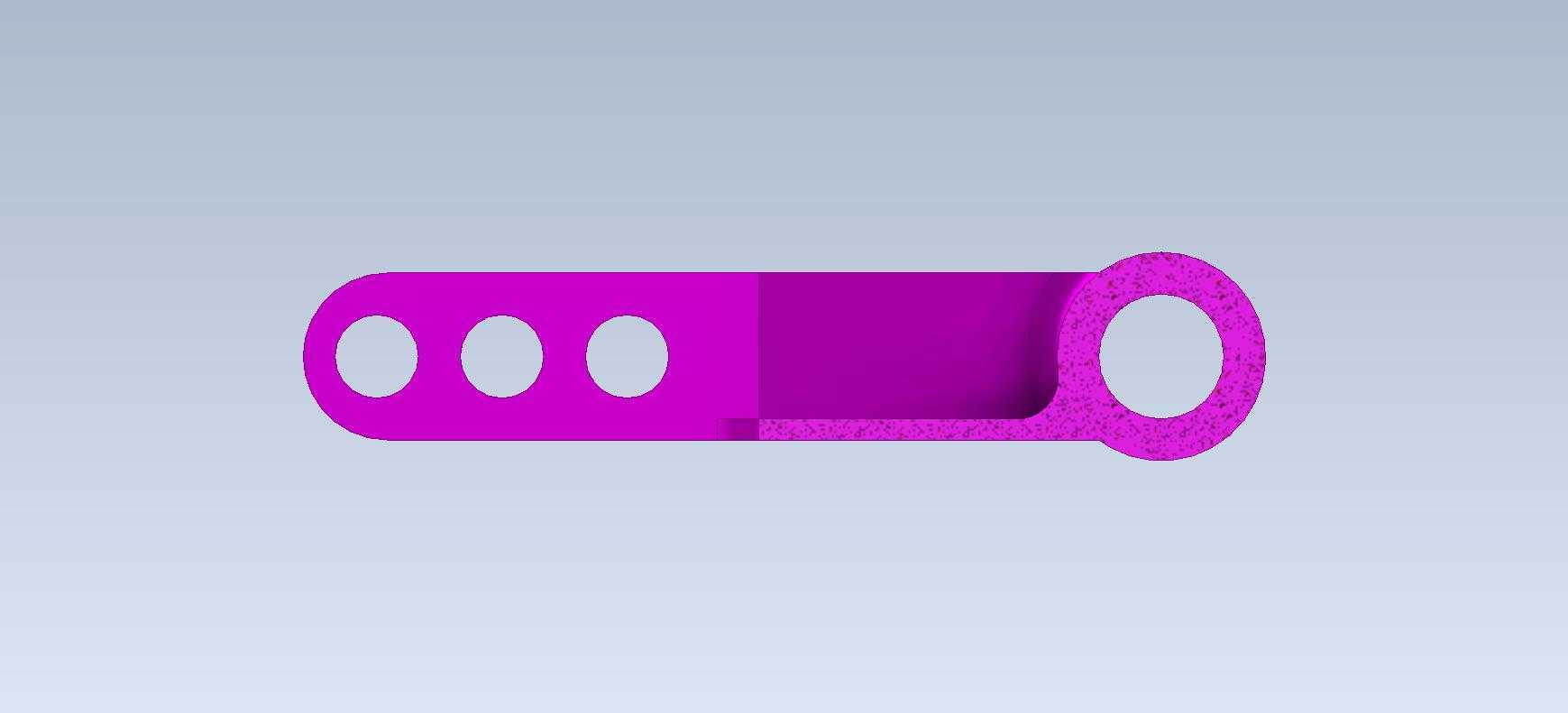

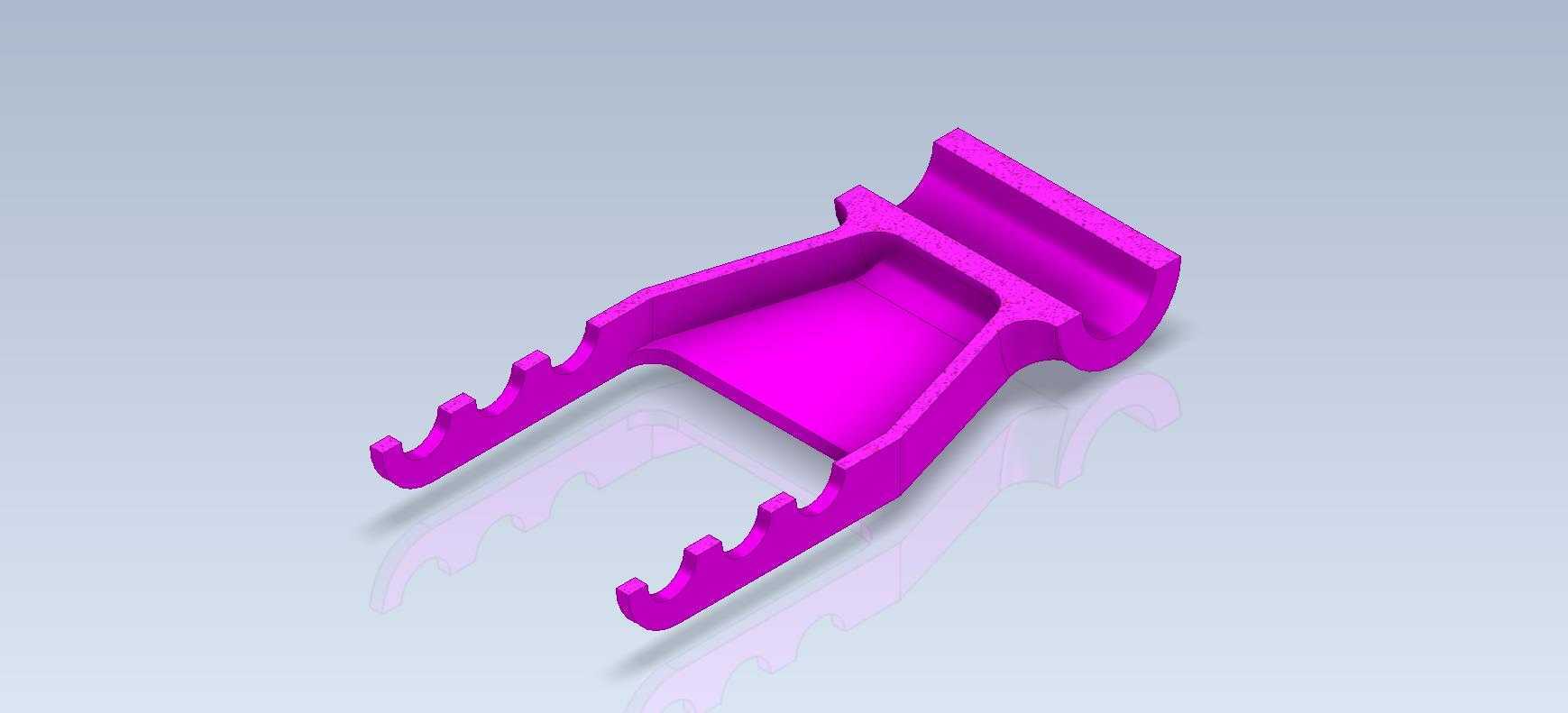

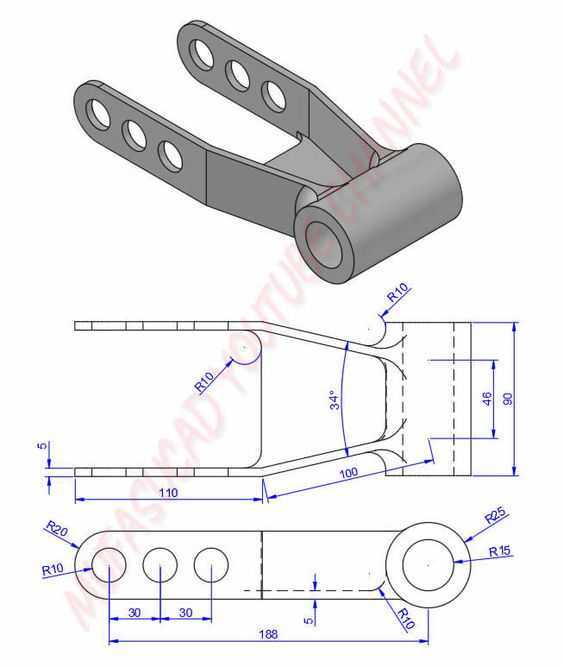

这类叉型铰接支座在轻工自动化输送线、小型工装夹具、非标设备的连杆传动机构中应用十分广泛,核心作用是实现两个运动构件之间的铰接传动,同时承担径向载荷与小幅摆动工况下的扭矩传递,避免构件硬连接带来的应力集中问题。从结构功能来看,该构件一端为单耳带通孔的铰接端,通孔用于穿装铰接销轴,与配套的驱动连杆或者摆臂端部形成转动副,孔壁的加工精度直接决定铰接副的转动顺滑度与磨损寿命,设计时需要根据销轴的配合公差选择基孔制间隙配合,保证转动过程无卡滞同时控制径向窜动量在允许范围内。另一端为对称分布的双耳叉型结构,两个叉臂上分别开设多组等距排布的安装孔,这些孔位一方面用于调整与被连接件的安装相对位置,适配不同安装距的配套构件,另一方面通过螺栓穿装实现与被固定构件的刚性连接,多组孔位的设计可以抵消部分安装累计误差,降低现场装配时的对位难度。
设计过程中首先要明确安装边界条件:铰接端的通孔轴线与叉臂安装面的平行度公差需要控制在0.05mm以内,否则装配后会出现销轴别劲、转动阻力过大的问题,长期运行还会造成孔位偏磨、螺栓松动的故障。两个叉臂的内侧间距需要与配套连接件的端部厚度预留0.2-0.3mm的装配间隙,间隙过小会导致装配时无法插入,间隙过大则会造成铰接副横向窜动,影响传动精度。叉臂上的安装孔采用长圆形与圆形孔组合的排布方式,圆形孔作为定位基准孔,长圆孔作为调节孔,既可以保证安装位置的定位精度,又能补偿加工过程中带来的孔位偏差,降低零件的加工精度要求,控制生产成本。
从受力角度分析,该类支座在工作状态下,铰接端主要承受来自连杆的交变拉压载荷,叉臂根部是应力集中的高发区域,设计时在叉臂与主体连接的位置做了大圆角过渡处理,避免直角结构带来的应力集中,同时叉臂的截面采用变厚度设计,靠近根部的位置厚度更大,向端部逐渐收薄,在保证结构强度满足载荷要求的前提下尽可能降低零件自重,减少运动过程中的惯性冲击。零件整体采用等壁厚设计,适配压铸或者注塑成型工艺,也可以采用金属3D打印或者铣削加工的方式制作,不同工艺下需要对应调整拔模斜度与加工余量,比如采用铣削加工时,铰接孔的内壁需要预留0.2mm的精加工余量,铰孔后达到要求的表面粗糙度与尺寸精度。
实际选型应用时,需要先核算铰接点的最大工作载荷,根据载荷大小选择对应材质的零件,常规轻载工况下可以采用工程塑料材质,降低成本同时具备自润滑特性,中载工况下采用铝合金阳极氧化处理,兼顾重量与强度,重载冲击工况下则需要采用合金钢材质并做调质处理,表面做发黑或者镀锌防锈处理。安装时需要注意铰接销轴的轴向固定,采用轴用挡圈或者开口销限制销轴的轴向窜动,铰接配合面需要涂抹润滑脂,降低转动过程中的磨损,定期检查连接螺栓的预紧力,避免长期交变载荷下螺栓松动造成构件脱落。该结构的外形尺寸设计紧凑,叉臂张开角度经过优化,在满足摆动角度要求的前提下不会与周边构件发生运动干涉,安装时只需要固定叉臂端的安装螺栓,穿装铰接销轴即可完成装配,维护更换时不需要拆解周边全部构件,只需要抽出销轴即可完成零件更换,大幅降低设备的维护成本与停机时间。
