带安装底座的筒式支撑轴承座结构

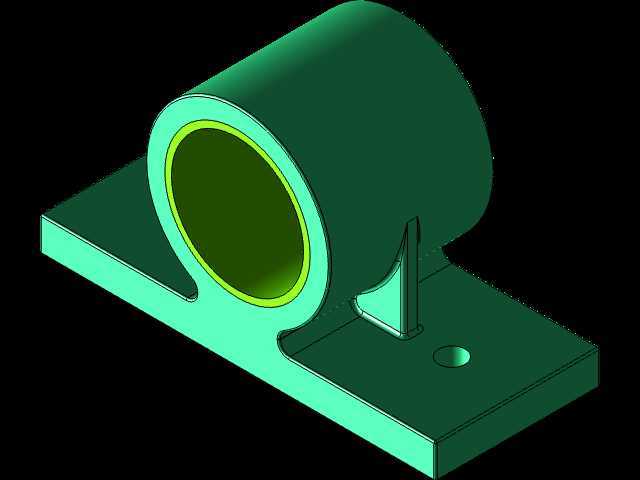

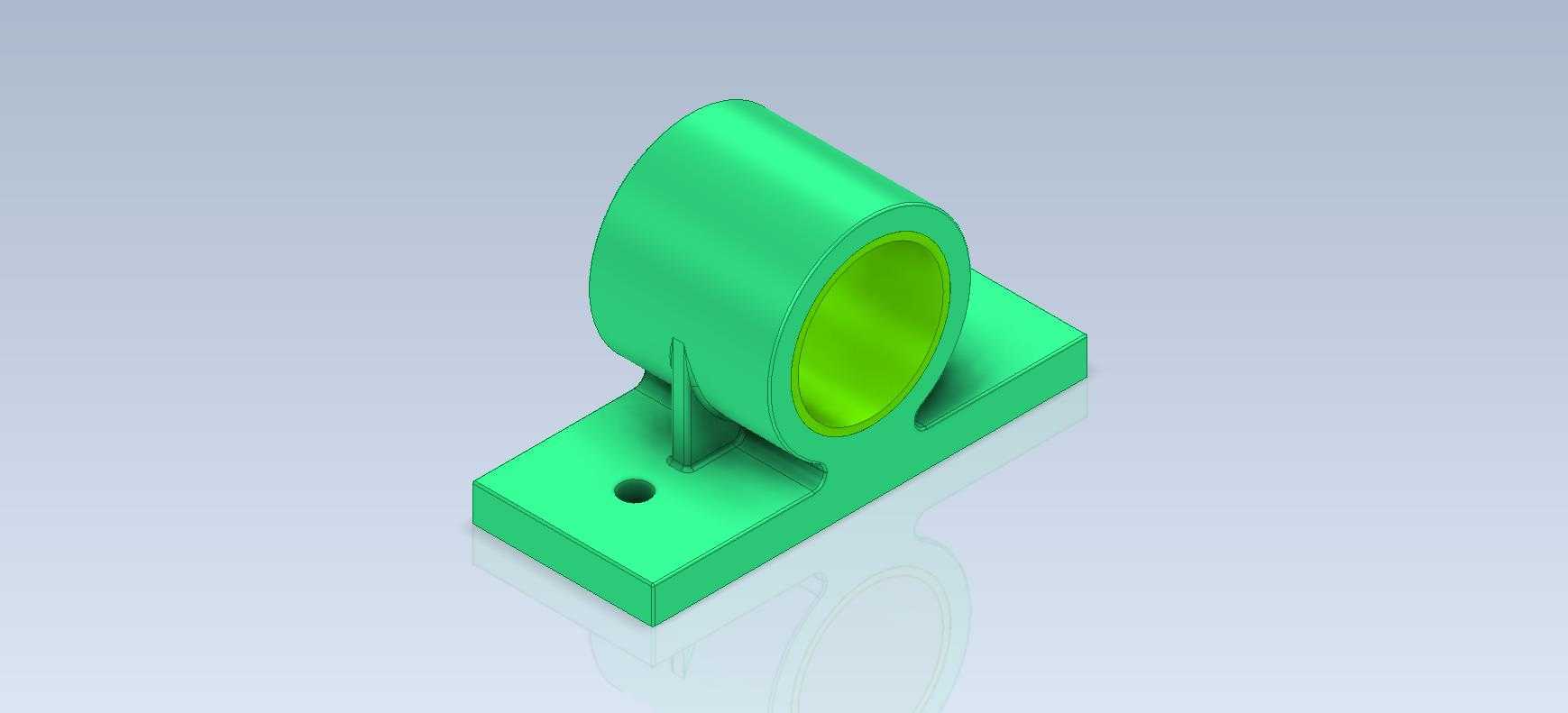

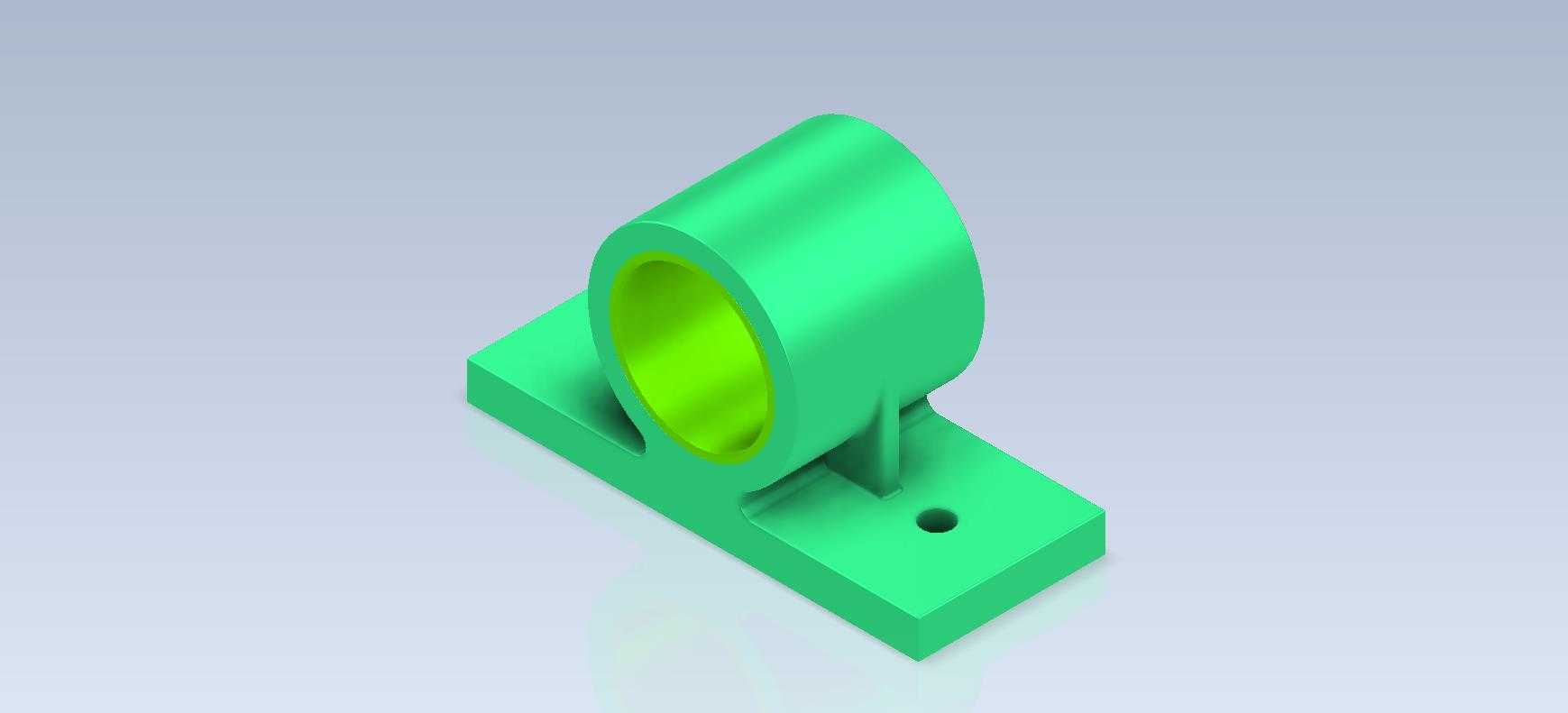

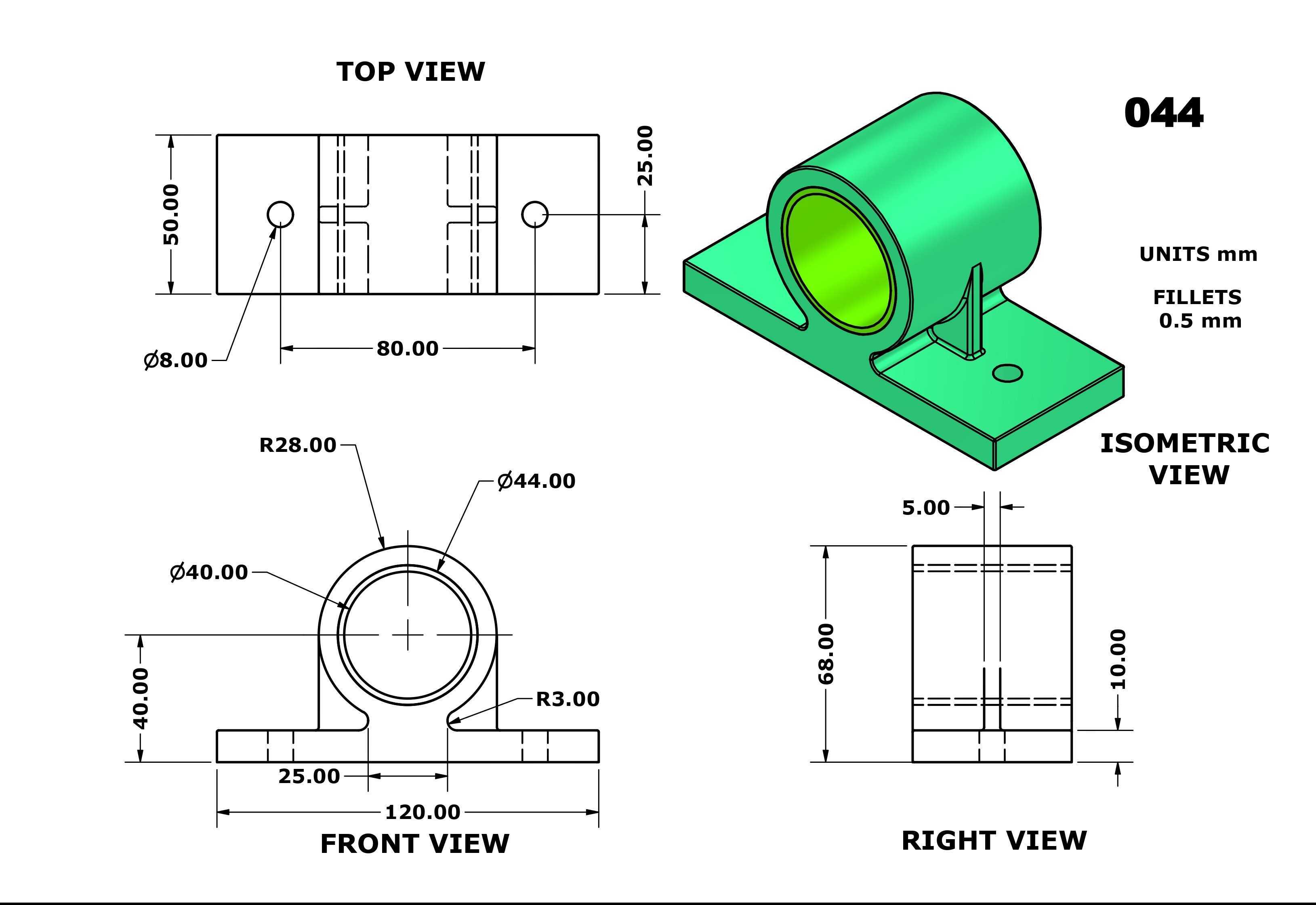

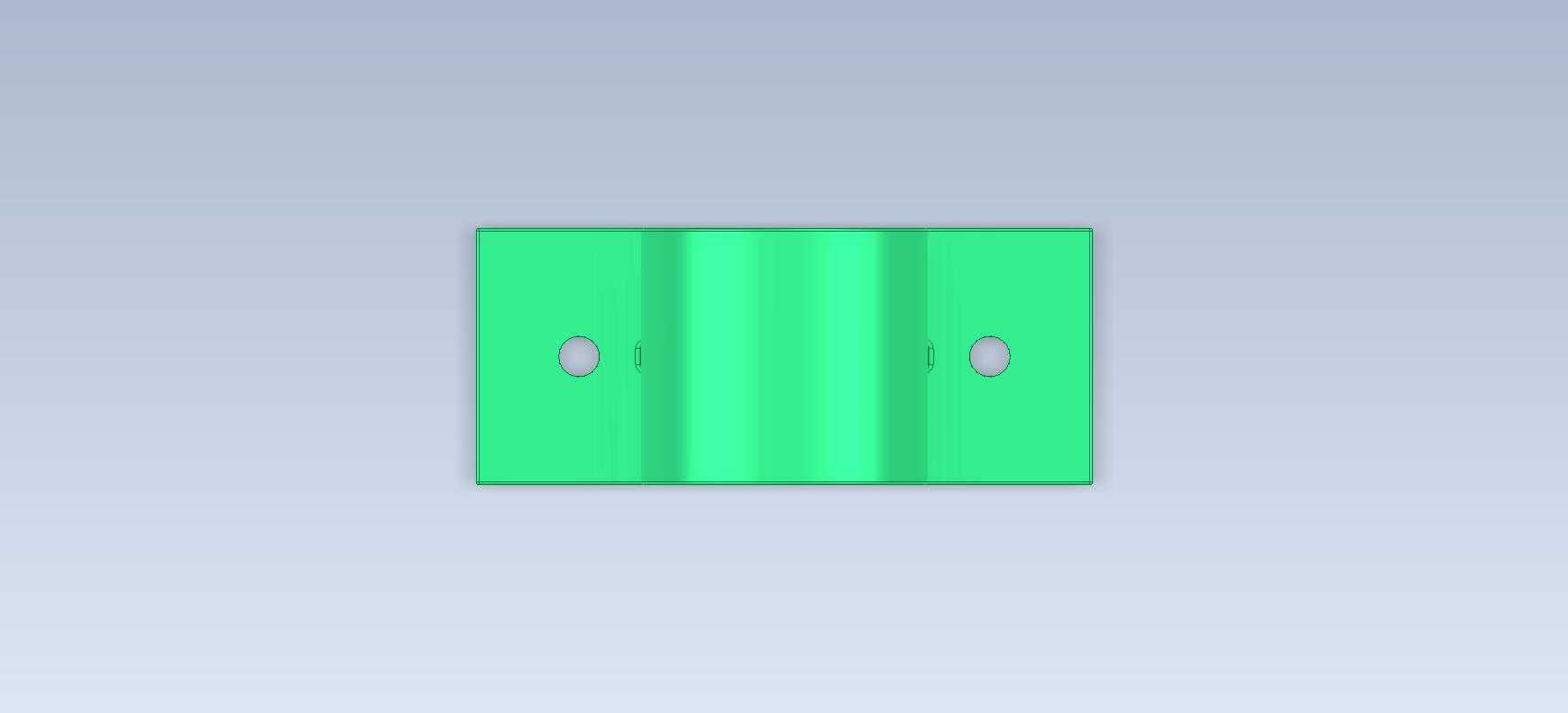

　　这类带矩形安装底座的筒式支撑构件，在轻工输送线、小型自动化装配工位、桌面级实验设备的传动布局中十分常见，核心作用是为穿入筒腔的旋转轴提供径向支撑，抵消轴系运转过程中产生的径向载荷，避免轴端出现挠曲变形，保障传动环节的同轴度精度。从结构细节来看，底部的矩形安装板做了等厚处理，板上预留的单个安装孔为通孔设计，适配内六角圆柱头螺钉的沉头安装需求，安装时可根据现场布局选择单螺栓紧固加侧边定位销防转，或是配合工装压板实现快速位置调整，安装板的底面做了平面度公差控制，贴合设备安装基准面时能保证0.02mm以内的贴合间隙，避免长期受载后出现应力集中导致的底座断裂。

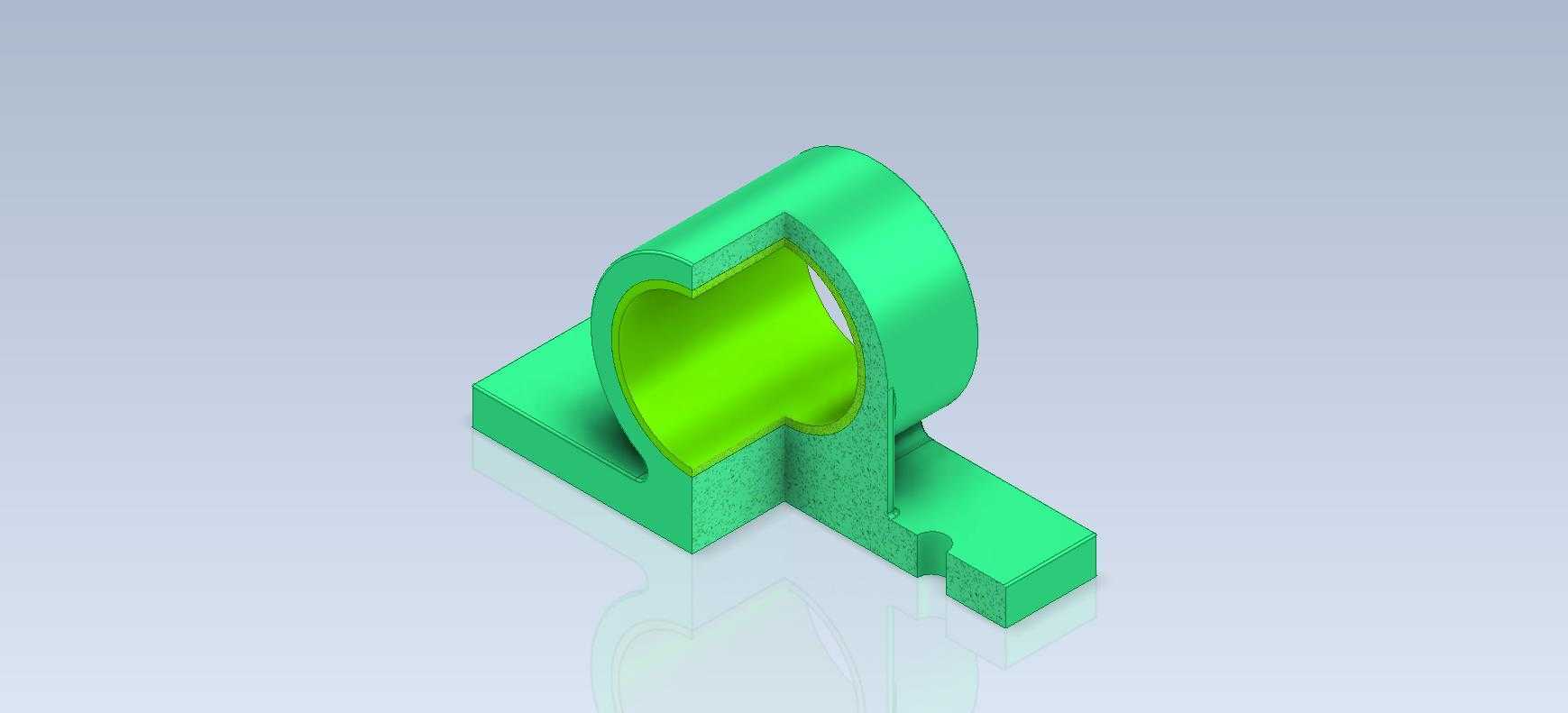

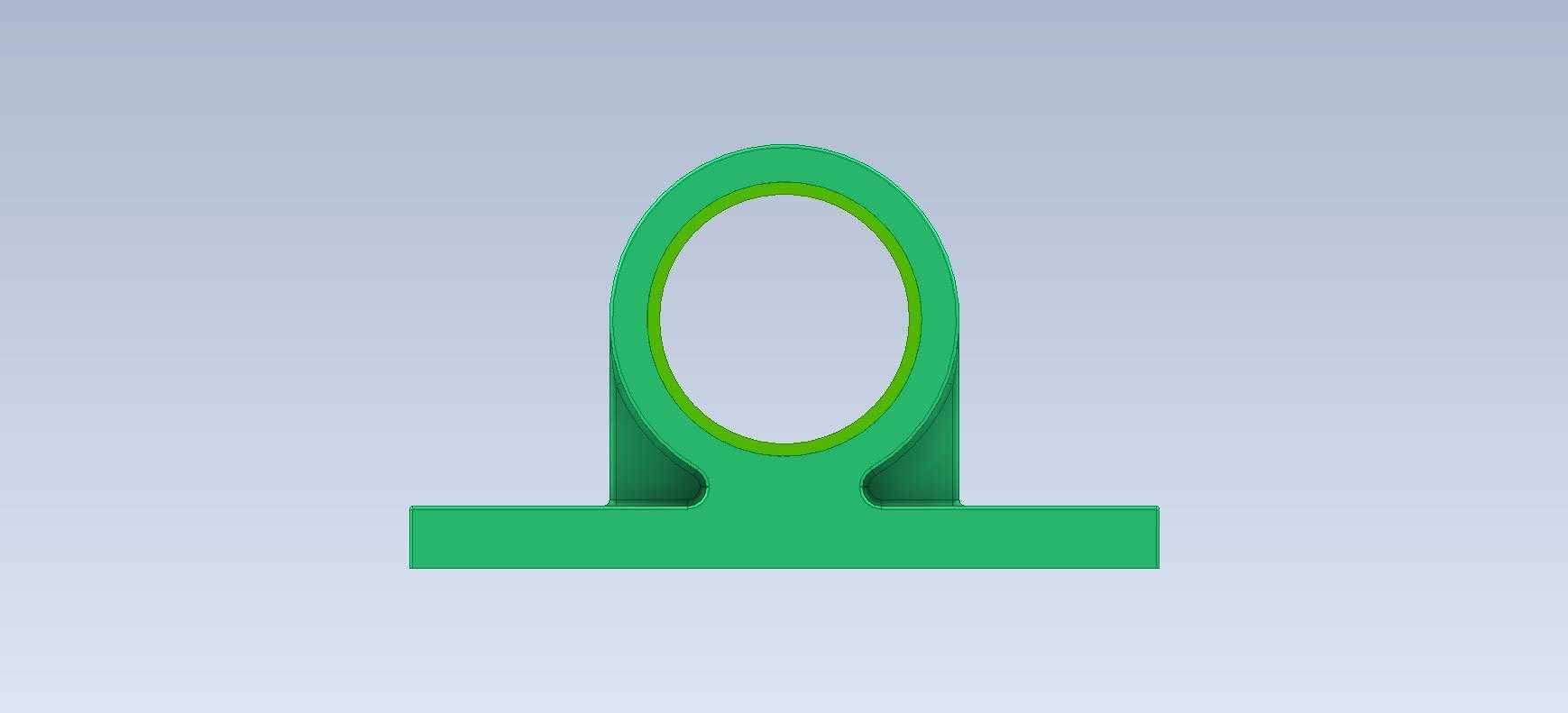

　　上部的支撑筒为等壁厚空心圆柱结构，筒体内壁的粗糙度要求控制在Ra1.6以内，可直接适配铜套、含油轴承或是小型深沟球轴承的压装，筒壁与底座之间设置了三角形加强筋，筋板的厚度取筒体壁厚的0.8倍，既不会因为筋板过厚导致注塑或铸造成型时出现缩孔缺陷，也能有效补强筒体与底座连接位置的抗弯强度，当轴系传递径向载荷时，筋板可将载荷均匀分散到底座整个安装平面，避免连接位置出现应力集中开裂。设计这类构件时，首先要明确所支撑轴的额定转速与径向载荷大小，以此反推筒体内径、壁厚以及筒体的轴向长度：如果是用于低速轻载的手动操作工位，筒体长度可取内径的1.2倍，满足基本支撑需求即可；如果是用于连续运转的电机输出端支撑，筒体长度需要取内径的1.8到2倍，增大支撑跨距来提升轴系运转稳定性，同时要校核加强筋的抗弯截面模量，确保在1.5倍额定载荷下不会出现塑性变形。

　　安装边界方面，矩形底座的长宽尺寸比筒体的外径单边宽出15mm以上，预留足够的扳手操作空间，安装孔的中心距底座侧边的距离不小于螺栓公称直径的2倍，避免紧固时螺栓侧边的基材出现开裂；筒体的上端面与安装底面的平行度公差需要控制在0.03mm以内，保证压装轴承后轴承端面与轴系的垂直度，避免轴运转时出现额外的轴向窜动。实际应用中，这类支撑构件常替代一体式铸造的箱体支撑位，在小型非标设备的迭代改型中优势明显：不需要修改整体箱体的铸造模具，只需要根据轴系位置调整该支撑件的安装位置即可，大幅缩短改型周期，同时零件本身的加工工艺性好，不管是采用3D打印打样、铝合金铣削加工还是尼龙注塑量产，都能快速实现，单件生产成本仅为一体式箱体支撑结构的三分之一左右。

　　针对不同的使用场景，还可以对结构做适应性调整：在有粉尘或切削液飞溅的加工工位，可在筒体上端面加装密封圈槽，配套毡圈密封避免杂质进入筒腔磨损轴承；在需要频繁调整支撑高度的工位，可在底座与安装面之间增加调整垫片组，通过增减垫片厚度来微调轴系的中心高，补偿加工累积误差。需要注意的是，安装孔的位置设计要避开设备内部的走线或气路通道，紧固螺栓的长度要控制在拧入安装基面后不超出基面背面3mm以上，避免干涉基面下方的其他构件运动。
