铰接式连接吊耳机械结构设计

项目分类:通用五金配件 发布时间:2024-12-26 ID:867331
  • 铰接式连接吊耳机械结构设计
  • 铰接式连接吊耳机械结构设计
  • 铰接式连接吊耳机械结构设计
  • 铰接式连接吊耳机械结构设计
  • 铰接式连接吊耳机械结构设计
  • 铰接式连接吊耳机械结构设计
  • 铰接式连接吊耳机械结构设计
  • 铰接式连接吊耳机械结构设计
  • 铰接式连接吊耳机械结构设计

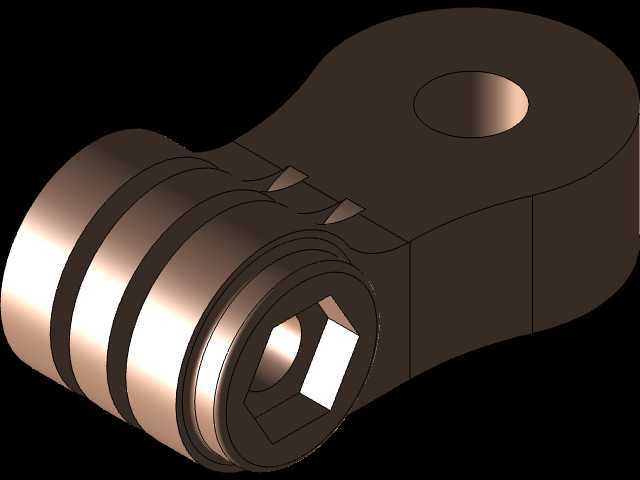

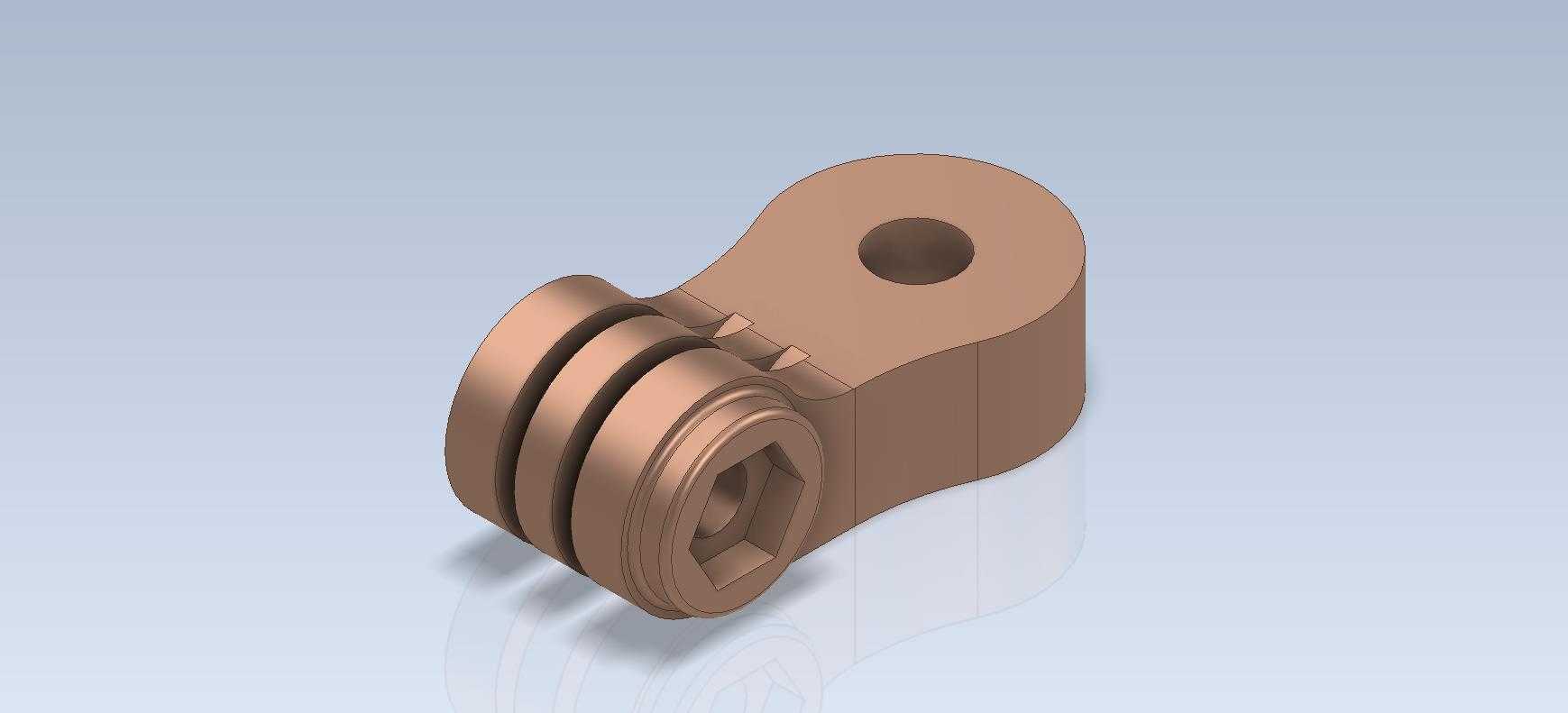

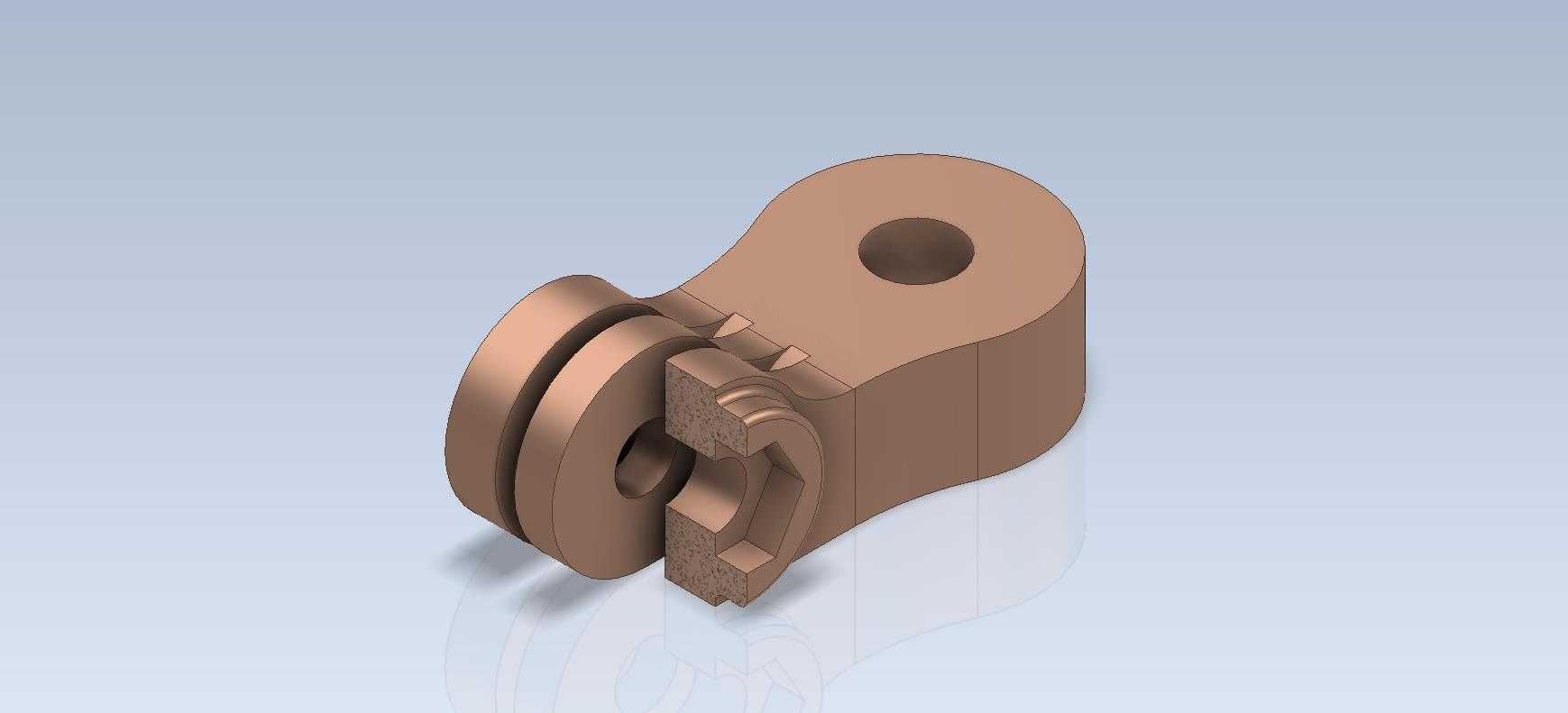

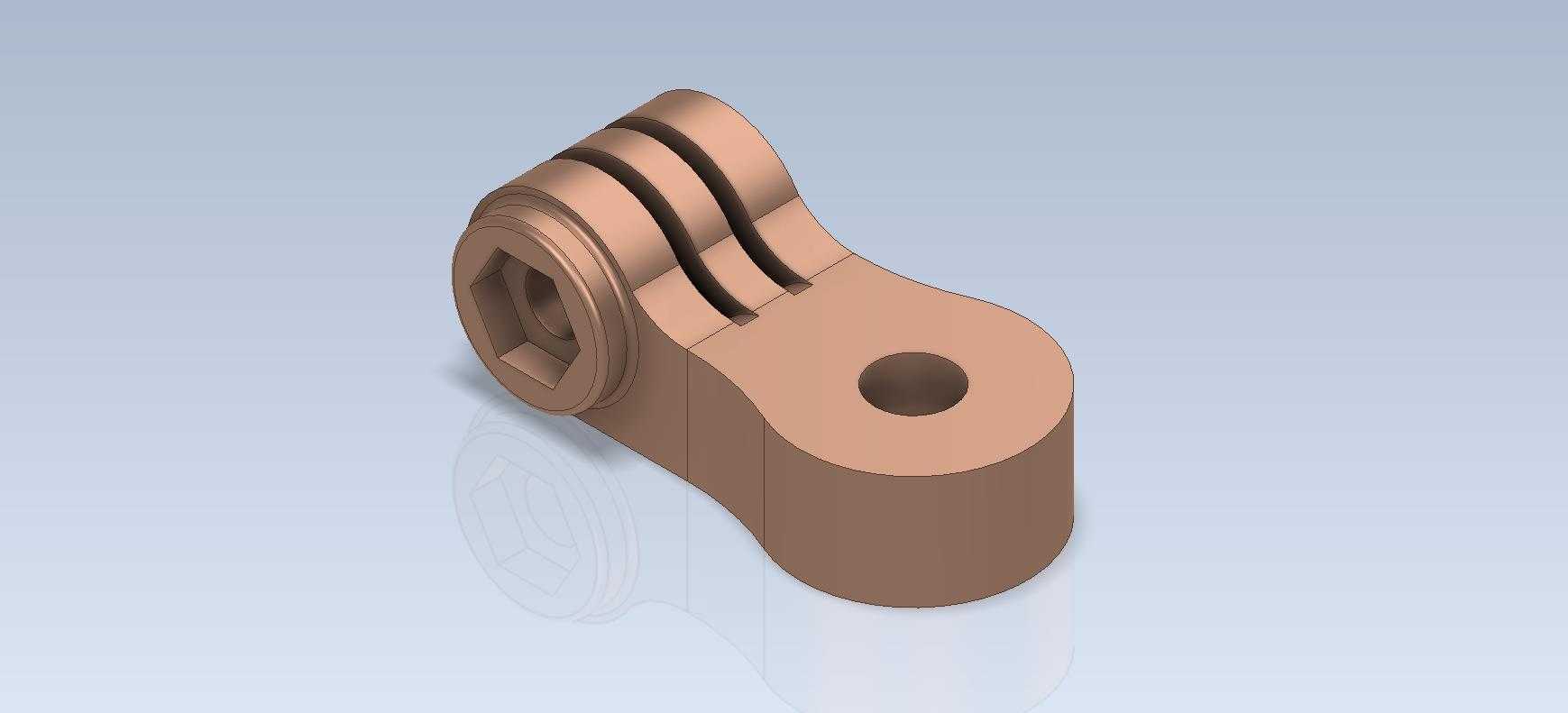

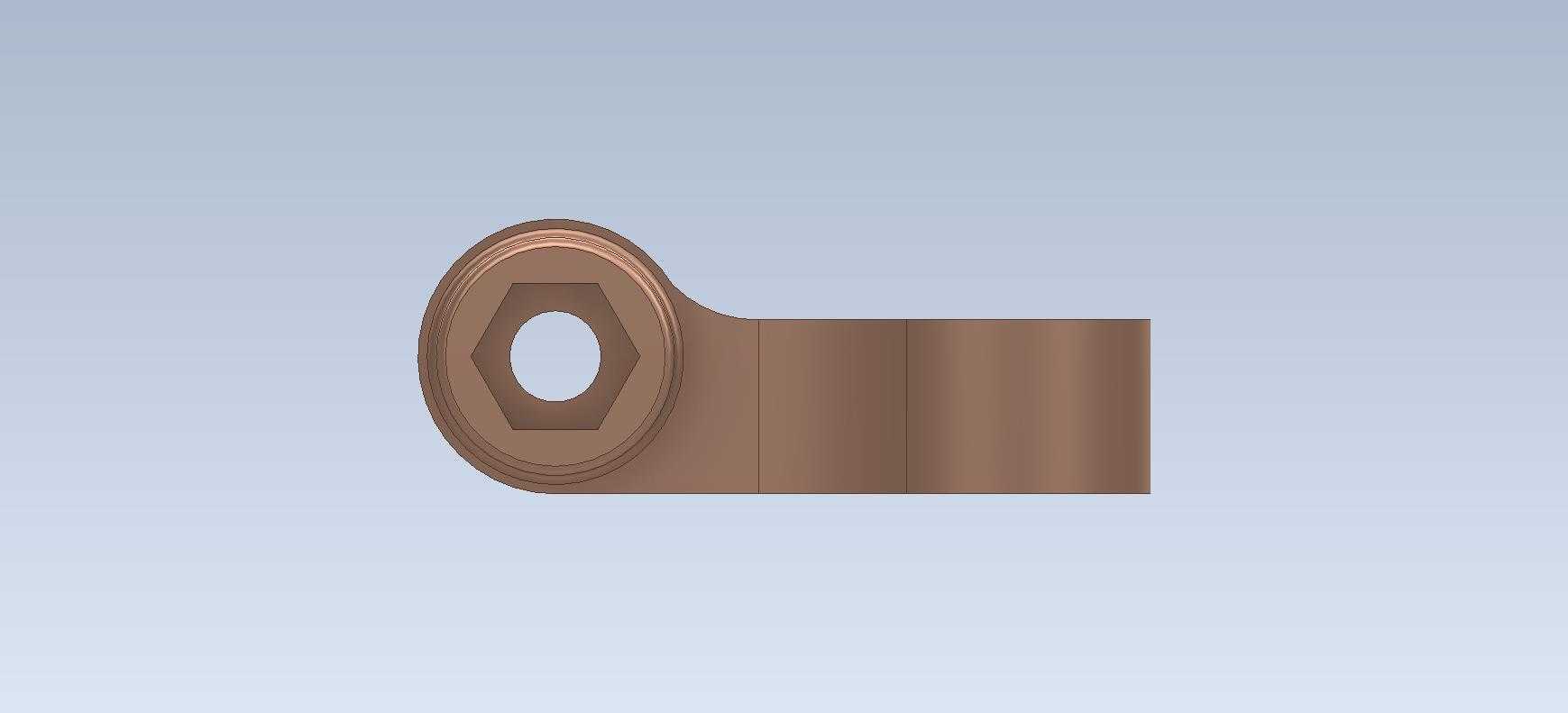

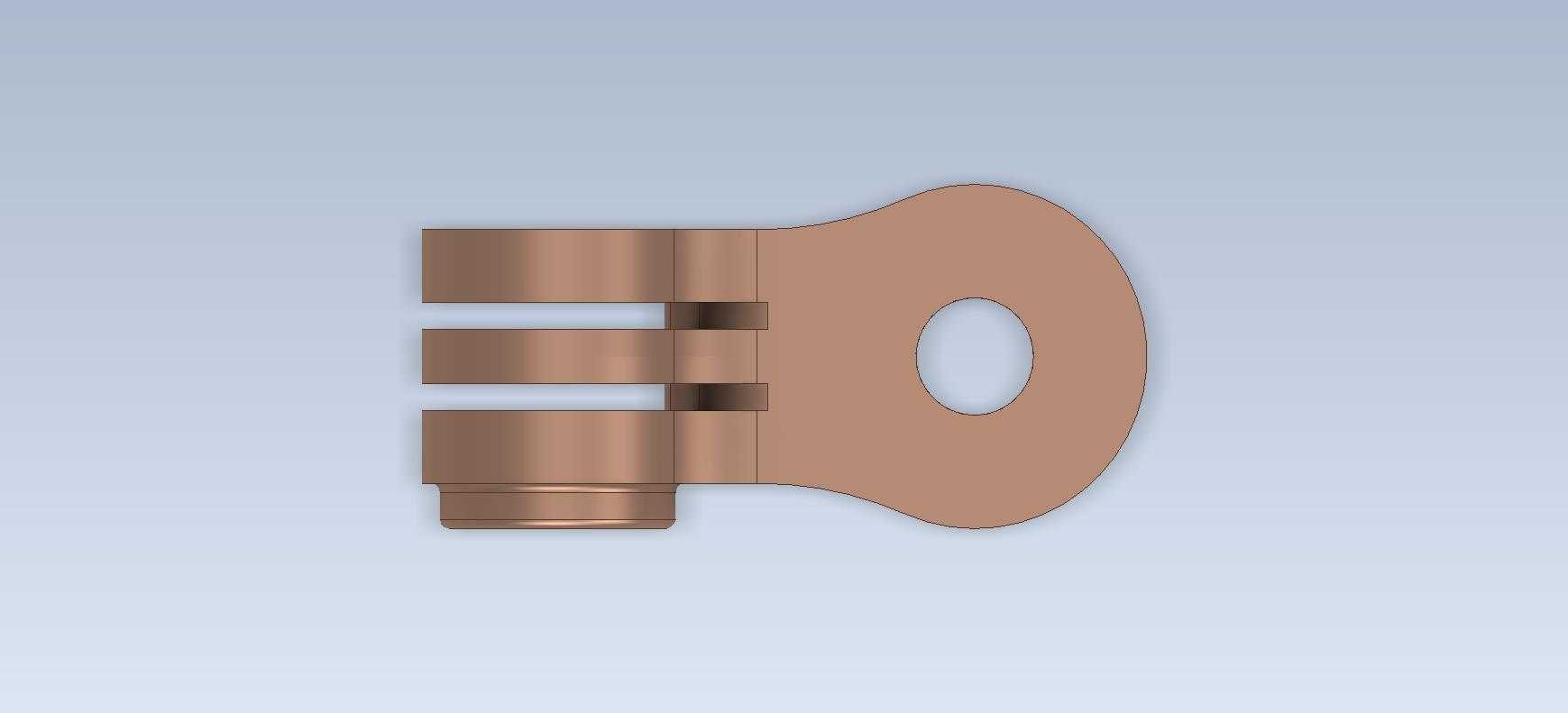

  这类铰接式连接构件常被用于各类需要实现小角度摆动传动的机械工位中,比如轻工自动化生产线的连杆传动末端、小型工装夹具的活动压头连接位、户外便携设备的快装支架铰接点,核心作用是在两个相对运动的部件之间传递拉力与小幅摆动力矩,同时避免刚性连接带来的应力集中问题。从结构设计逻辑来看,构件主体采用一体化锻坯加工思路,上端的单耳圆孔为主要承载铰接位,孔壁做了轻微倒角处理,装配时可配合铜套或者自润滑衬套使用,降低铰接销轴转动时的磨损速率,圆孔的内径尺寸与销轴的配合公差选取H7/g6间隙配合,既保证转动顺畅不会出现卡滞,也不会因为间隙过大产生传动冲击。下端的多槽夹装结构是整个零件的功能核心,三道平行的环形槽将下端分成两个弹性夹臂与中间的定位凸台,夹臂内侧的内六角形空腔可以直接卡接对应规格的外六角螺栓头或者六角传动杆,装配时不需要额外的扳手固定螺栓头,直接将构件卡入螺栓头后拧动螺母即可完成锁紧,夹装槽的宽度尺寸经过公差匹配,刚好可以卡入3mm厚度的标准连接片,两侧夹臂在锁紧螺母的压紧下会产生微小的弹性变形,牢牢夹住中间的连接片,不会出现松脱打滑的问题。

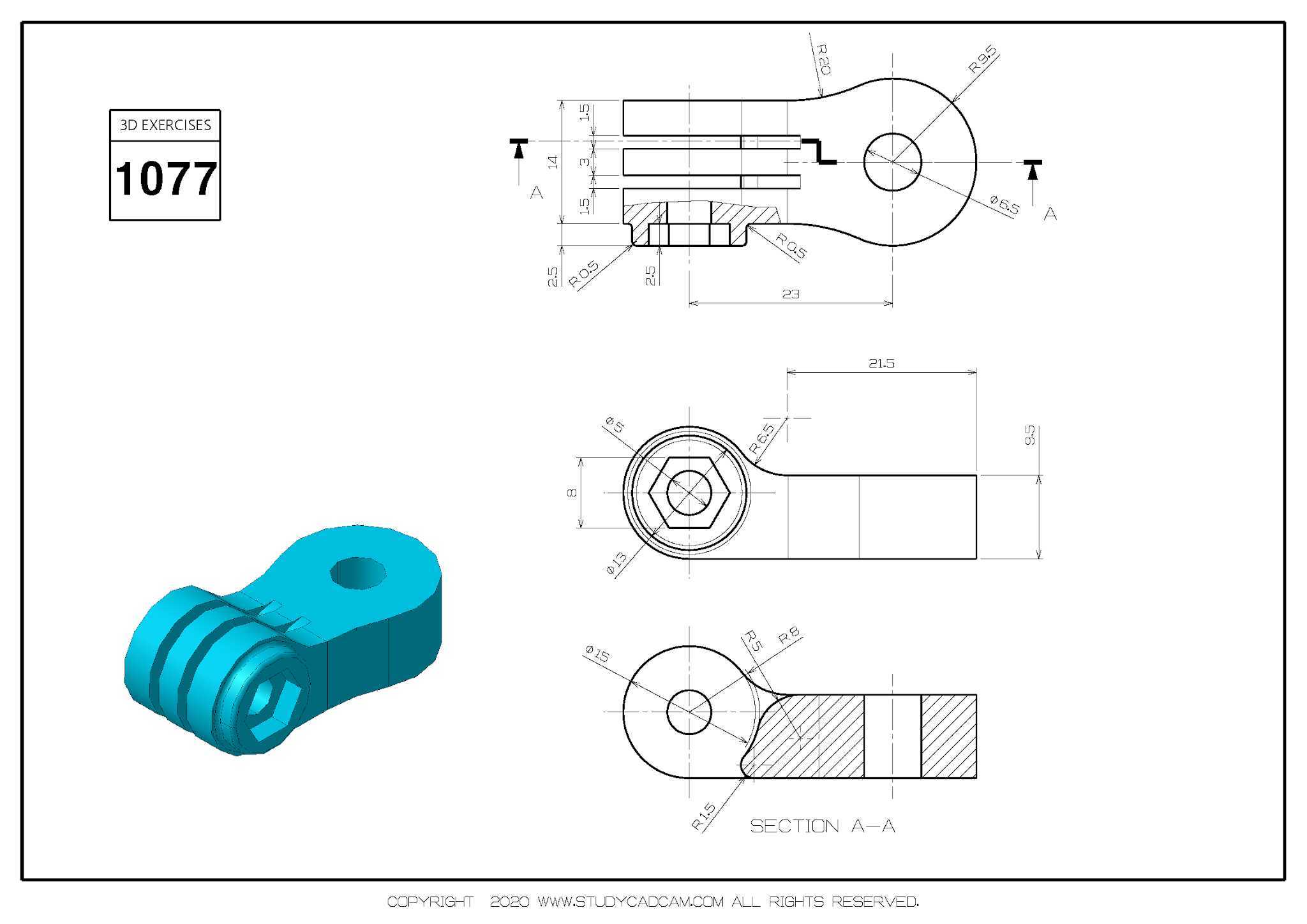

  从安装边界来看,整个构件的总长度控制在常规小型铰接件的常用尺寸区间,上端圆孔的中心到构件最下端的距离适配多数小型连杆机构的传动行程,构件最宽处为下端夹装结构的外圆直径,安装时需要预留至少等于外圆直径1.2倍的转动空间,避免构件摆动时与周边的机架结构产生干涉。构件的外形做了全圆角过渡处理,没有尖锐的棱角,一方面是为了降低加工时的应力集中,提升零件的疲劳强度,在反复承受交变拉应力的工况下不会出现根部断裂的问题,另一方面也能避免装配调试时划伤操作人员。

  在材质选择上,这类零件常规工况下可以选用45号钢做调质处理,表面发黑防锈,有轻量化需求的场景也可以选用6061铝合金做硬质阳极氧化处理,耐磨性能可以满足低频次摆动的使用需求,如果是用于腐蚀环境的户外设备,还可以选用304不锈钢材质加工,不需要额外做表面处理即可满足防锈要求。从建模逻辑来看,整个零件的特征构建顺序完全贴合实际加工工序,首先拉伸生成主体的基本轮廓,然后切除出上端的铰接圆孔,再通过旋转切除做出下端的夹装槽与内六角卡腔,最后对所有棱边做倒圆角处理,建模过程中所有特征的草图都做了全约束,关键配合尺寸都设置了参数化关联,修改圆孔直径或者夹装槽宽度时可以直接驱动整个模型更新,不需要逐个修改特征,能够快速适配不同规格的连接需求。

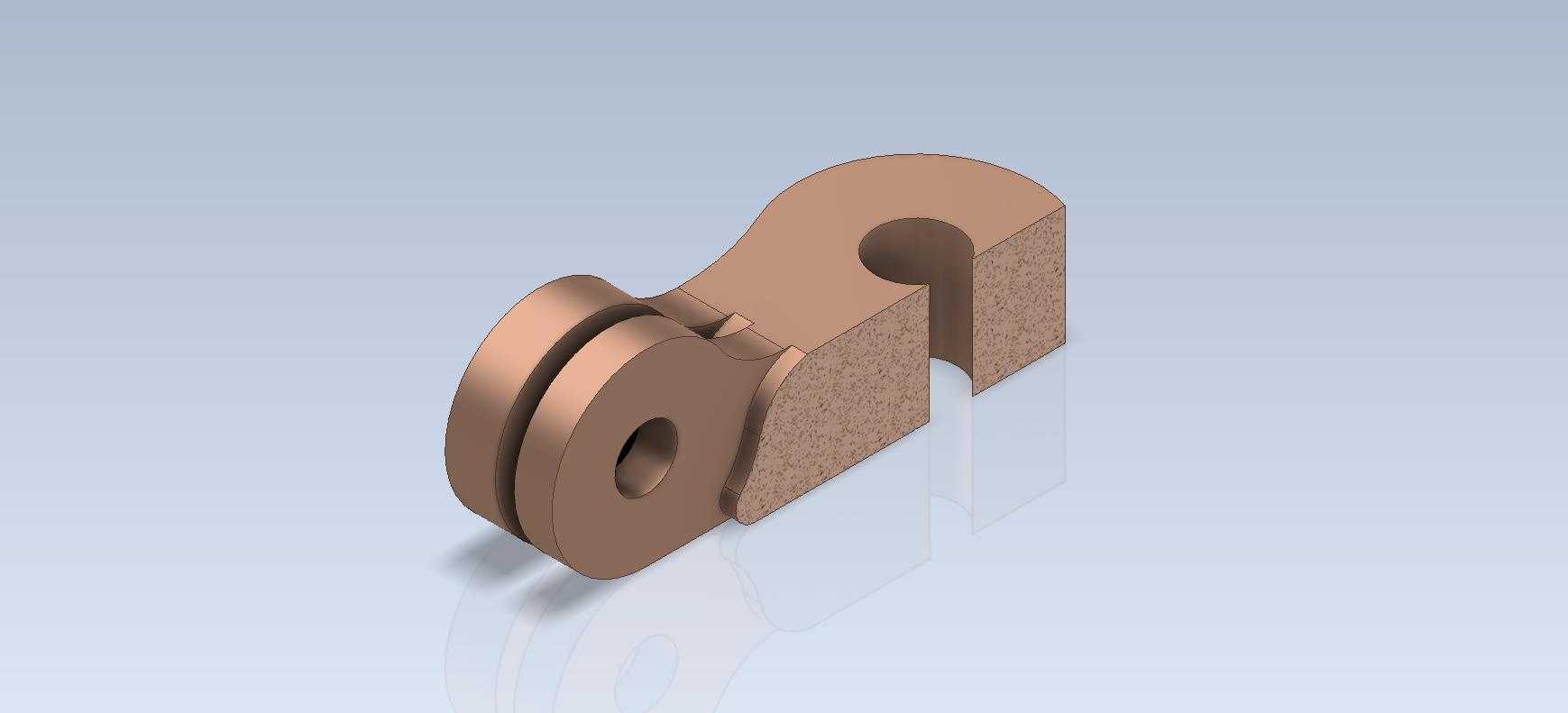

  这类构件在实际使用中需要注意,上端铰接孔的润滑需要定期维护,如果是无衬套的直接钢对钢铰接,需要每隔三个月加注一次锂基脂,避免干磨导致孔壁失圆,影响传动精度;下端的夹装结构在锁紧时不能过度拧紧螺母,否则会导致夹臂产生塑性变形,失去弹性夹紧的作用,锁紧力矩控制在对应螺栓额定力矩的70%即可,既可以保证足够的夹紧力,也不会损坏夹臂结构。在做机构运动仿真时,需要将上端圆孔设置为旋转副,下端夹装位置设置为固定副与被连接件绑定,仿真过程中要重点关注构件在最大摆角位置时的应力分布,尤其是上端圆孔与主体连接的根部位置,是整个零件应力最高的区域,设计时如果发现应力超过材料的许用应力,可以适当加大根部的圆角半径,降低应力集中系数。
