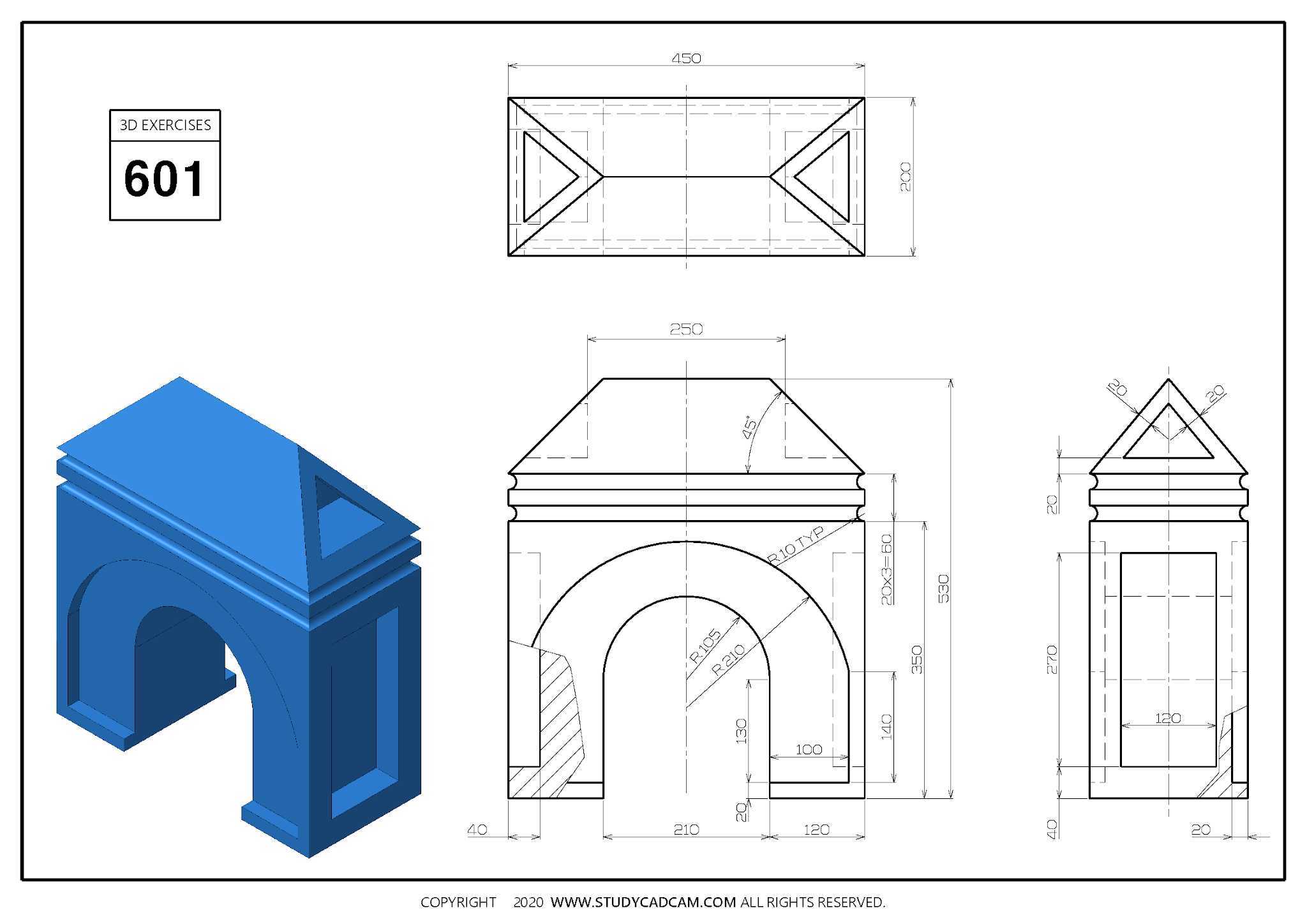

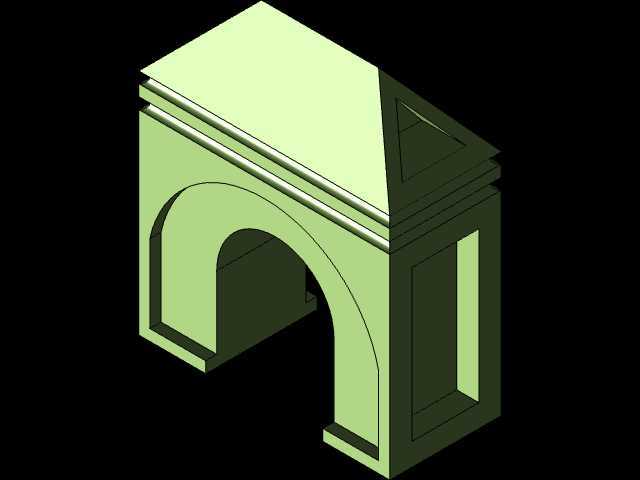

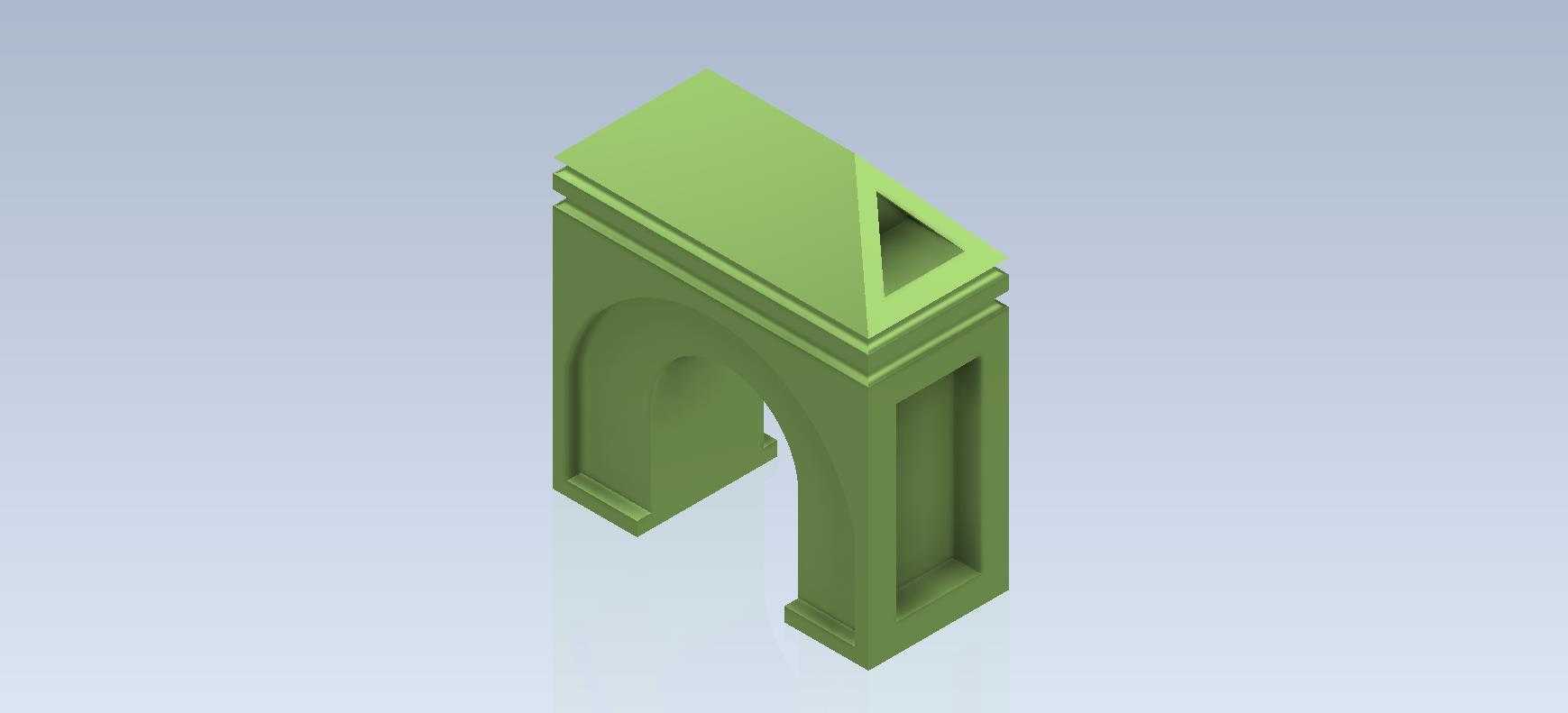

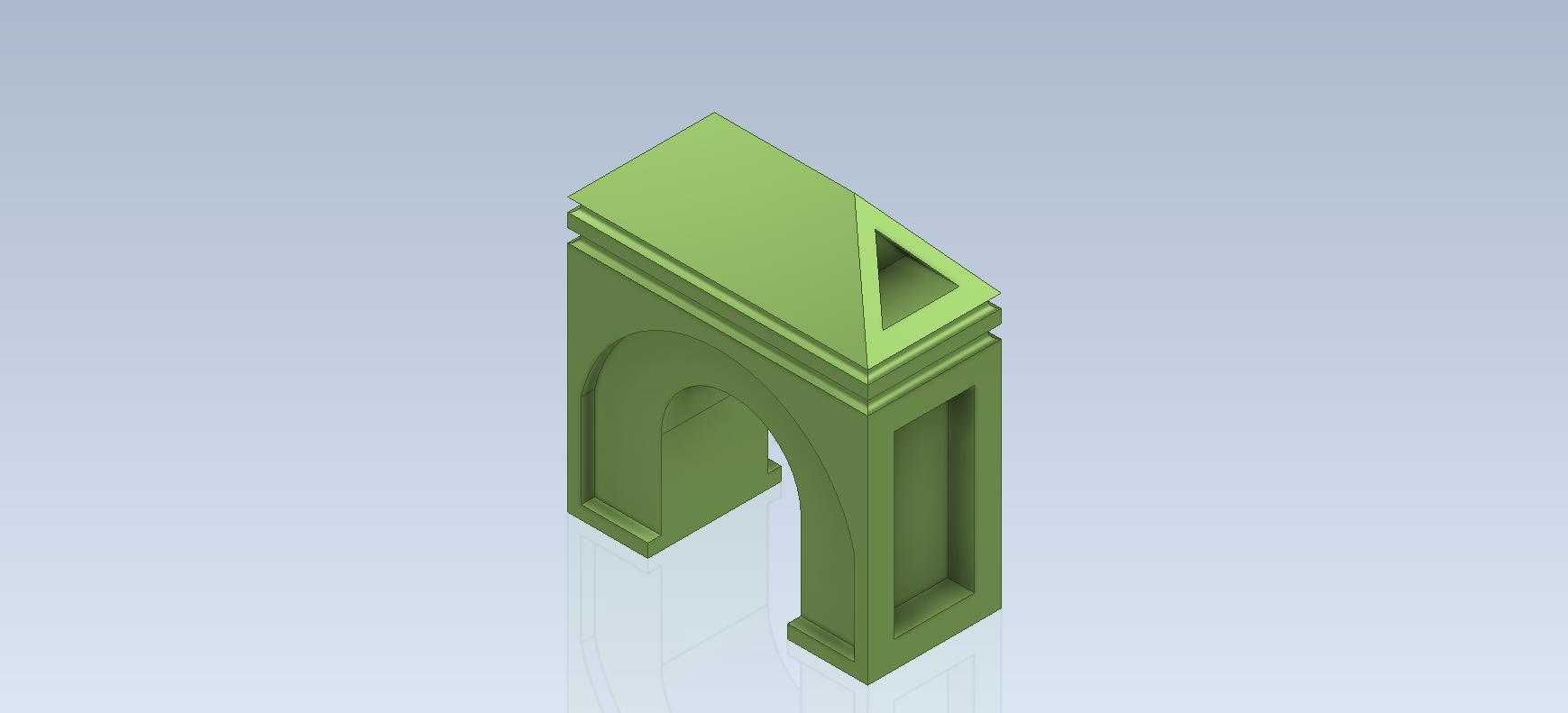

拱门式建筑装饰支撑构件三维建模练习

本次建模的拱门式支撑构件，可应用于小型景观构筑物、展陈装饰道具、教学实训教具等多个场景，在实际使用中既可以作为独立的装饰摆件承载视觉展示功能，也可作为模块化建筑组件拼接组成连续的拱廊结构，适配文创展架、主题场景搭建、工业设计造型实训等不同需求。从功能特性来看，该构件采用一体化拱券与立柱结合的结构，立柱部分做了内凹式减重槽设计，在保证整体结构刚性的前提下减少了实体材料的用量，顶部的斜切三角造型既可以作为装饰性收边，也能在多组件拼接时作为定位对齐的参考基准，拱洞的圆弧过渡采用等半径曲率设计，避免了应力集中问题，即使作为小型承重支撑使用时，也能将竖向载荷均匀传递到两侧立柱底部，不会出现局部应力过大导致的形变问题。

在设计思路上，建模过程优先从整体轮廓的对称约束入手，先确定立柱的截面外轮廓尺寸，再通过拉伸命令生成立柱基础实体，之后通过布尔运算切除立柱侧面的内凹槽，保证两侧凹槽的深度、宽度完全对称，避免后续装配或拼接时出现重心偏移。拱券部分采用扫掠命令生成，先绘制拱洞的圆弧路径与截面轮廓，扫掠过程中严格控制截面与路径的垂直约束，保证拱壁厚度均匀一致，顶部的斜切结构通过基准面切割实现，三角镂空区域的尺寸与顶部斜面的倾斜角度做了匹配设计，既保证造型的协调性，也避免了薄壁处的结构强度不足问题。整个建模过程全程采用参数化约束，所有的圆角、倒角尺寸都与主体轮廓尺寸做了关联，修改整体比例时可以同步更新细节特征，不需要重复绘制草图。

从安装边界与尺寸适配角度来看，该构件底部为平整矩形接触面，不需要额外的转接件就可以直接放置在水平安装面上，若需要固定安装，可在底部预留沉头孔位，适配M4-M6规格的膨胀螺栓或自攻螺丝，安装时的水平定位公差可控制在±0.2mm范围内，不会影响相邻组件的拼接对齐。构件的整体长宽高比例按照常规装饰构件的视觉舒适比例设置，立柱截面宽度与整体高度的比例控制在1:6左右，既不会因为立柱过细导致视觉上的单薄感，也不会因为立柱过粗显得笨重。拱洞的净空高度满足小型装饰摆件的放置需求，若作为展陈支架使用，拱洞内部可放置尺寸不超过拱洞净空80%的展品，避免展品与拱壁发生剐蹭。

在实际工程应用中，这类构件如果采用3D打印制作，可选择PLA、ABS等常见打印材料，打印时无需添加额外支撑，因为所有的悬空结构都做了45度以上的自支撑角度设计，能够有效降低打印难度与材料损耗；如果采用注塑工艺批量生产，该结构的拔模角度统一设置为1.5度，所有的内角都做了R0.5以上的圆角过渡，避免注塑过程中出现应力开裂或者脱模困难的问题；如果采用石材或者混凝土预制，可直接将该三维模型作为母模翻制模具，构件表面的平整区域可以预留雕刻或印刷标识的位置，适配不同场景的定制化需求。建模过程中对所有的棱边都做了统一的倒角处理，没有尖锐的直角边，在搬运、安装过程中不会划伤操作人员，符合工业产品的安全设计要求。
