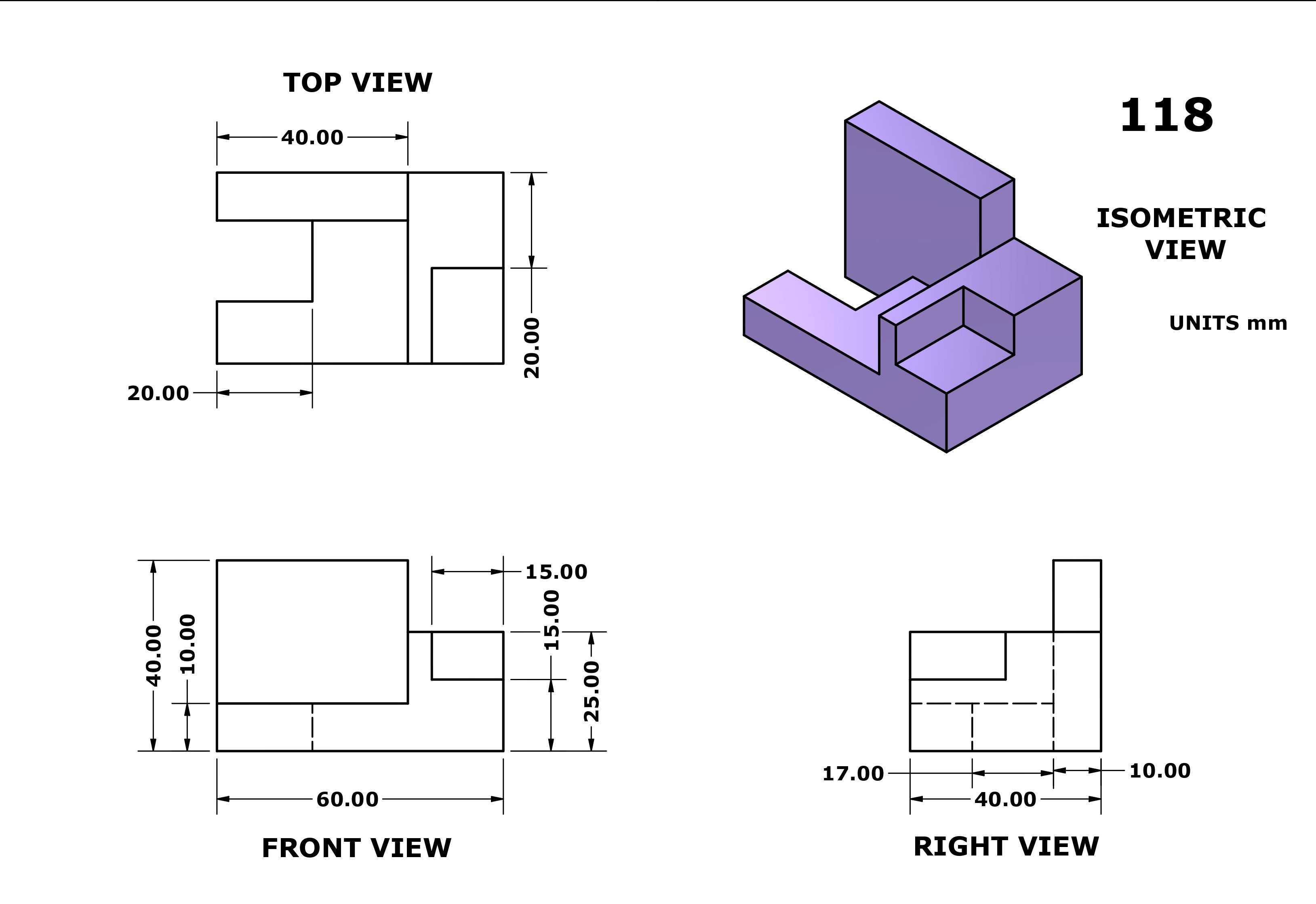

互锁式组合凸块基础结构练习构件

这类互锁组合凸块结构，常出现在机械基础教学实训、工装夹具定位模块、小型快拆连接组件的设计场景中，很多刚接触三维建模的结构工程师，都会从这类规整几何组合件入手，练习特征拉伸、布尔运算、装配约束的基础操作，同时也能通过这类构件理解机械结构中凹凸配合的核心逻辑。从实际用途来看，这类等截面凸块互锁结构，不需要额外紧固件就能实现两个构件的临时卡合定位，在小型工装的快速换型、教学演示用拼接教具、简易定位挡块的设计中十分常见，相比螺栓连接的结构，这类互锁结构拆装速度更快，没有零散紧固件丢失的风险，适合需要频繁调整工位定位的生产线旁工装使用。

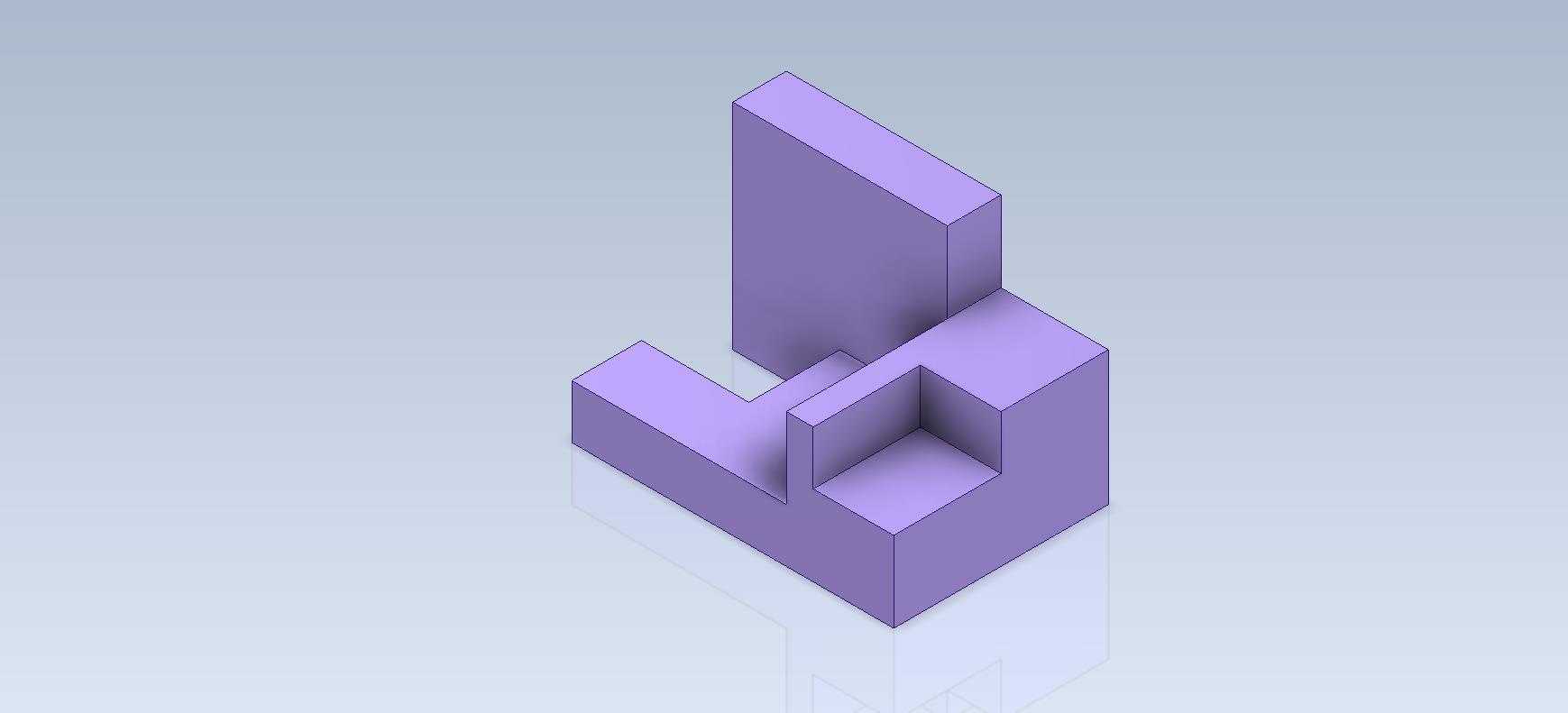

从功能特性上看，这个构件的两个垂直方向的凸台与凹槽做了等尺寸匹配，竖直方向的立板与水平方向的L型基座一体成型，凹槽的内壁与凸台的侧壁预留了均匀的配合间隙，既不会因为间隙过大出现配合松旷，也不会因为间隙过小导致卡滞无法装配。立板的高度与基座的边长比例经过调整，装配后整体重心落在基座支撑范围内，不会出现侧翻的情况，凹槽的深度刚好能容纳配对凸块的全部嵌入长度，装配后两个构件的贴合面完全对齐，没有突出的棱角，避免使用过程中剐蹭操作人员。

设计这类构件的时候，首先要确定配合的公差等级，作为基础练习件或者普通定位件，一般选用中等间隙配合即可，不需要过高的加工精度，降低后续机加工或者3D打印的成本。建模过程中优先绘制基座的截面轮廓，通过拉伸特征生成主体结构，再通过切除特征生成凹槽部分，最后对所有的棱边做小尺寸倒角处理，去除锐边，避免加工后出现毛刺划手的问题。需要注意的是，竖直立板与水平基座的连接位置要做小圆角过渡，避免应力集中，尤其是如果这类构件用在需要承受一定侧向力的场景下，直角连接位置很容易因为应力集中出现开裂，圆角过渡能大幅提升结构的抗冲击性能。

从外形尺寸与安装边界来看，这类基础练习构件的整体尺寸一般控制在手掌可握持的范围，单边长度不超过100毫米，既方便手持观察结构，也适合在教学场景下批量打印制作。安装的时候不需要额外的固定孔，如果作为定位挡块使用，可以在基座的底面加工沉头孔，通过内六角螺栓固定在工作台面上，安装边界需要预留出配对构件的装配操作空间，在凹槽的开口方向至少留出一个构件边长的操作距离，方便装配时对准卡位。如果是作为实训练习件使用，不需要做安装固定，直接在工作台面上就能完成装配演示，整体占用空间很小，适合实验室、实训教室的桌面摆放使用。

很多工程师在刚接触三维建模的时候，容易忽略这类简单构件的细节处理，比如棱边的倒角、连接位置的圆角、配合间隙的预留，往往把模型做成完全零间隙的理想状态，实际加工出来就会出现装配不上的问题，通过这类基础构件的建模练习，能快速建立起面向制造的设计思维，理解建模过程中每一个特征对应的加工工艺要求，比如拉伸特征对应铣削加工，倒角特征对应去毛刺工序，配合间隙对应公差配合的选择，这些基础逻辑都是后续设计复杂机械结构的核心基础。这类互锁结构的变体也很多，通过调整凸块的截面形状、凹槽的位置、立板的高度，可以衍生出不同承载能力、不同定位方向的连接构件，广泛用在各类简易工装、模块化工作台附件、教学教具的设计中，结构简单但实用性很强，是机械结构设计中非常典型的基础组合形式。
