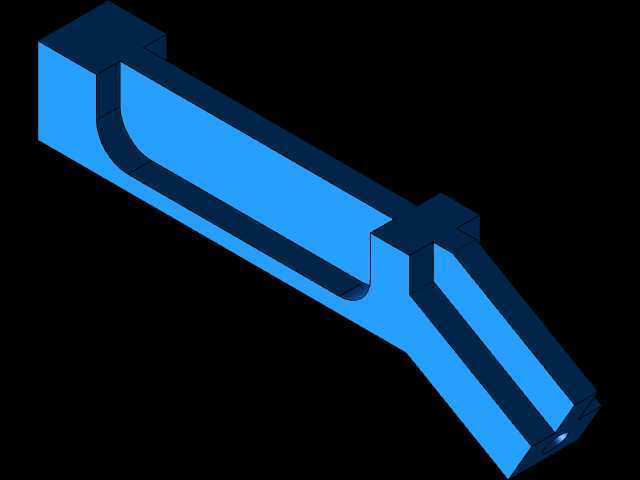

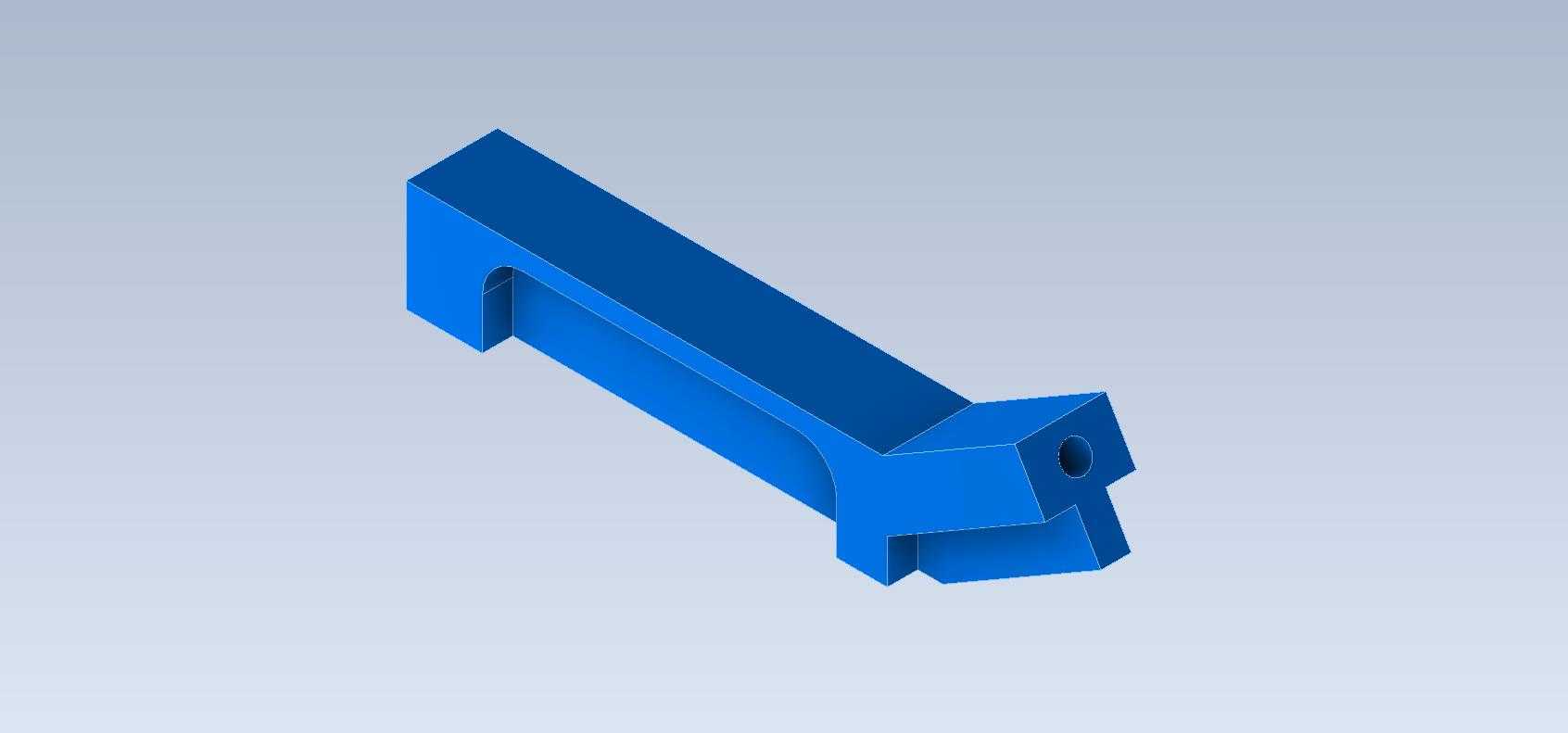

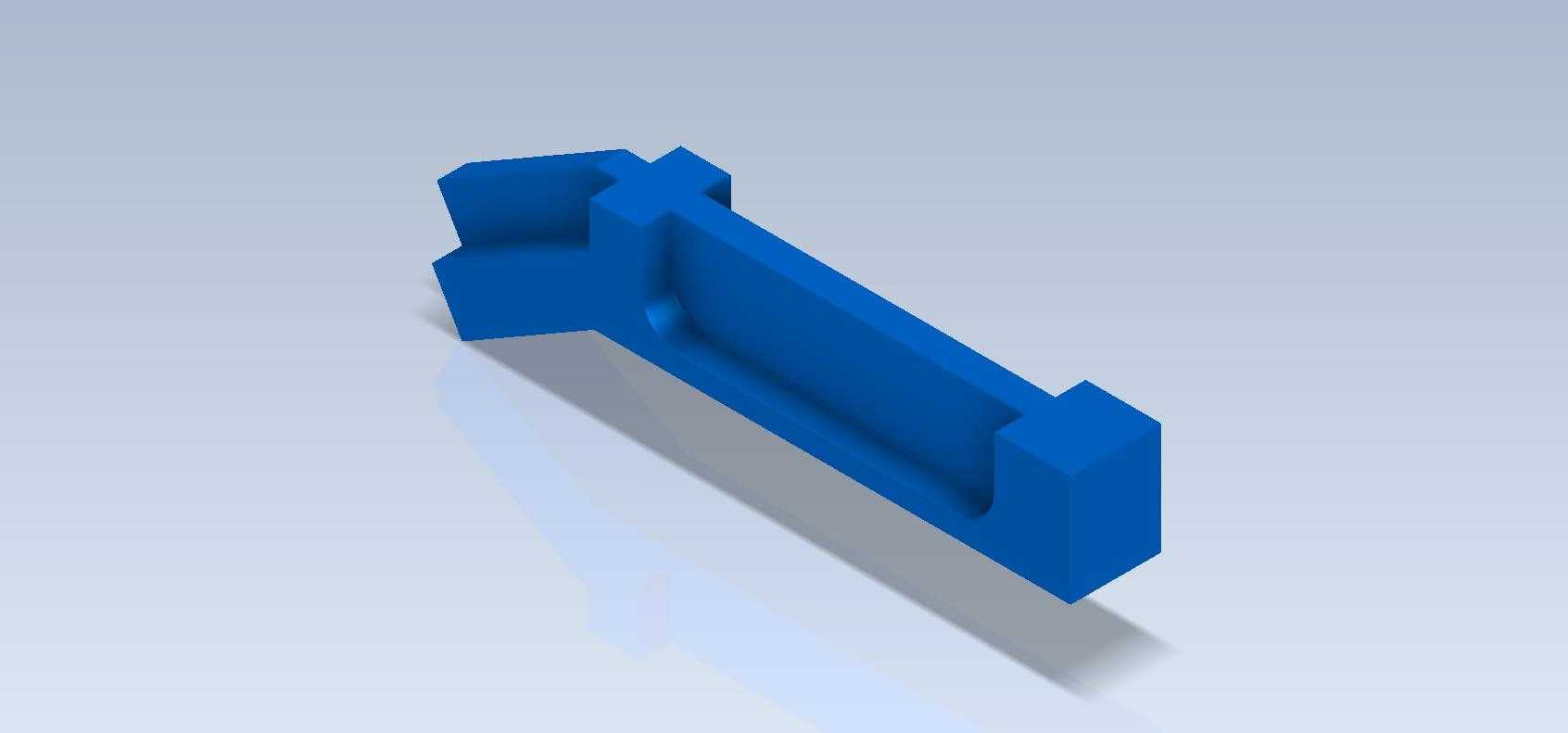

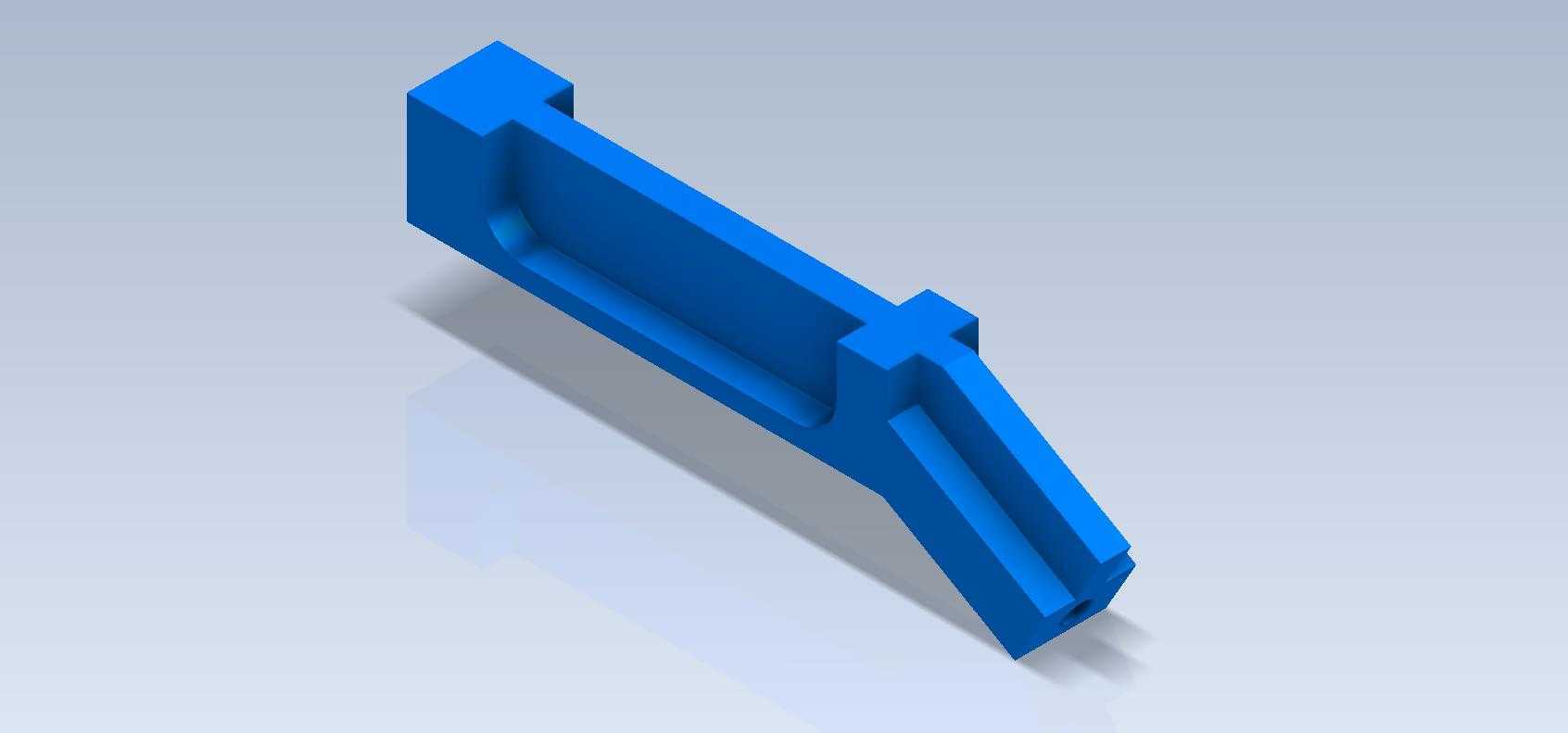

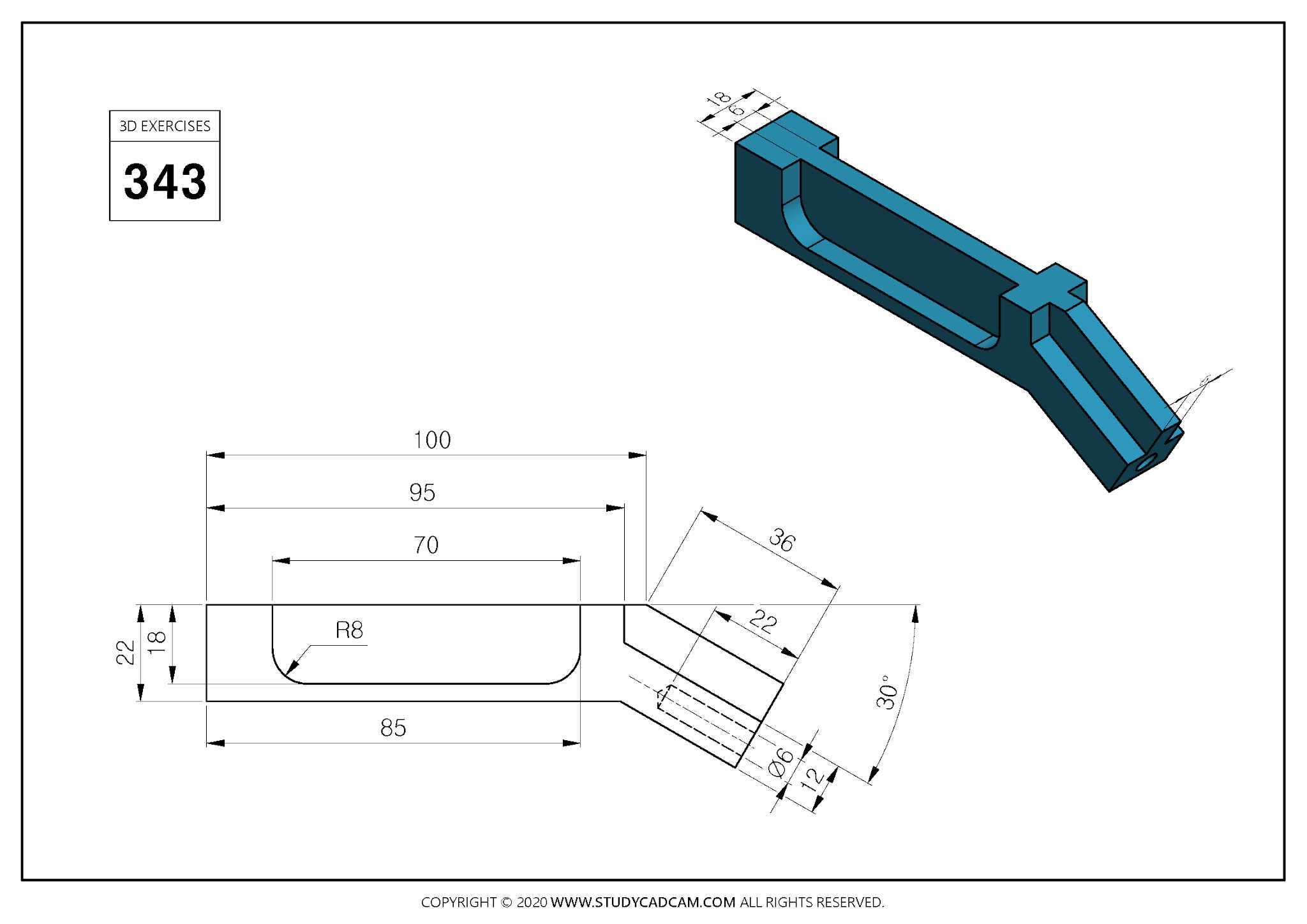

该结构件属于工业装配场景中常用的定位连接类零件,常见于自动化生产线的工装夹具、小型机电设备的内部支撑结构、低压电气柜体的内部安装导轨配套组件中,主要承担相邻部件的位置限定、滑动导向以及辅助承载的作用,在小型电子元器件装配工位、变压器组件的内部固定结构、非标自动化设备的料道侧边定位模块中都能见到同类型结构的应用。从结构设计逻辑来看,整体采用长条形延展布局,主体截面为带内凹槽的矩形结构,内凹槽的槽壁厚度经过受力校核,既能够保证槽内嵌入部件的滑动行程顺畅,也能避免长期受侧向力时出现槽壁形变外翻的问题;零件一端设计有凸起的十字形定位凸台,该凸台的尺寸与对应安装基座的定位孔采用间隙配合设计,装配时可快速完成零件的初始定位,减少装配过程中的对位调整时间,凸台根部做了小尺寸圆角过渡,能够降低应力集中系数,避免设备运行过程中受振动冲击出现凸台根部断裂的问题。
零件另一端做了收窄的斜向导向结构,该结构主要用于装配过程中引导相邻部件顺利滑入主体内槽,同时端部预留的小孔可用于安装限位销钉,对槽内滑动部件的行程终点进行硬限位,防止部件从槽内滑脱。从安装边界来看,零件整体长度方向的安装空间需要预留至少1.2倍零件总长的操作空间,方便装配时从端部推入安装位,宽度方向的安装尺寸需要匹配凸台的十字形轮廓,预留对应的定位沉孔,沉孔深度需要与凸台高度保持一致,保证零件安装后主体底面与安装基面完全贴合,避免出现安装倾斜导致槽内滑动卡滞的问题。
零件主体的内槽宽度公差按照IT7级精度设计,槽内表面粗糙度要求达到Ra1.6,保证滑动配合时的摩擦阻力处于合理区间,既不会因为间隙过大出现部件晃动,也不会因为间隙过小出现滑动卡涩。在实际建模过程中,这类结构需要重点关注几个关键尺寸的关联:首先是内槽的对称度,需要保证槽体中心与零件主体中心、端部定位凸台的中心处于同一条基准轴线上,否则装配后会出现滑动部件偏磨的问题;其次是凸台与主体连接处的圆角尺寸,圆角不能过大,否则会导致零件安装时与基面出现干涉,也不能过小,否则起不到应力释放的作用;另外端部斜向导角的角度需要控制在30度到45度之间,角度过大起不到导向作用,角度过小会导致端部结构强度不足,受碰撞时容易出现崩边。
这类零件在实际生产中多采用工程塑料注塑成型或者铝合金铣削加工,根据使用场景的不同选择对应材料:如果是用于低负载的定位导向场景,采用POM或者ABS塑料即可满足使用需求,具备自重轻、摩擦系数低、成本低的优势;如果是用于有一定负载要求的工装夹具场景,则采用6061铝合金硬质阳极氧化处理,表面硬度更高,耐磨性能更好,能够承受长期反复滑动带来的磨损。在设备装配调试阶段,这类零件的安装需要先固定端部的定位凸台,再锁紧零件侧面的紧固螺丝,锁紧时需要按照对角顺序逐步拧紧,避免零件出现侧向偏移,安装完成后需要使用塞尺检查零件底面与安装基面的间隙,保证间隙不超过0.02mm,之后在槽内涂抹少量润滑脂,测试滑动部件的全程行程是否顺畅,有没有卡顿或者异响的问题。
