四爪卡扣式环形连接固定件结构设计

项目分类:通用机械零部件 发布时间:2024-12-26 ID:867441
  • 四爪卡扣式环形连接固定件结构设计
  • 四爪卡扣式环形连接固定件结构设计
  • 四爪卡扣式环形连接固定件结构设计
  • 四爪卡扣式环形连接固定件结构设计
  • 四爪卡扣式环形连接固定件结构设计
  • 四爪卡扣式环形连接固定件结构设计
  • 四爪卡扣式环形连接固定件结构设计
  • 四爪卡扣式环形连接固定件结构设计

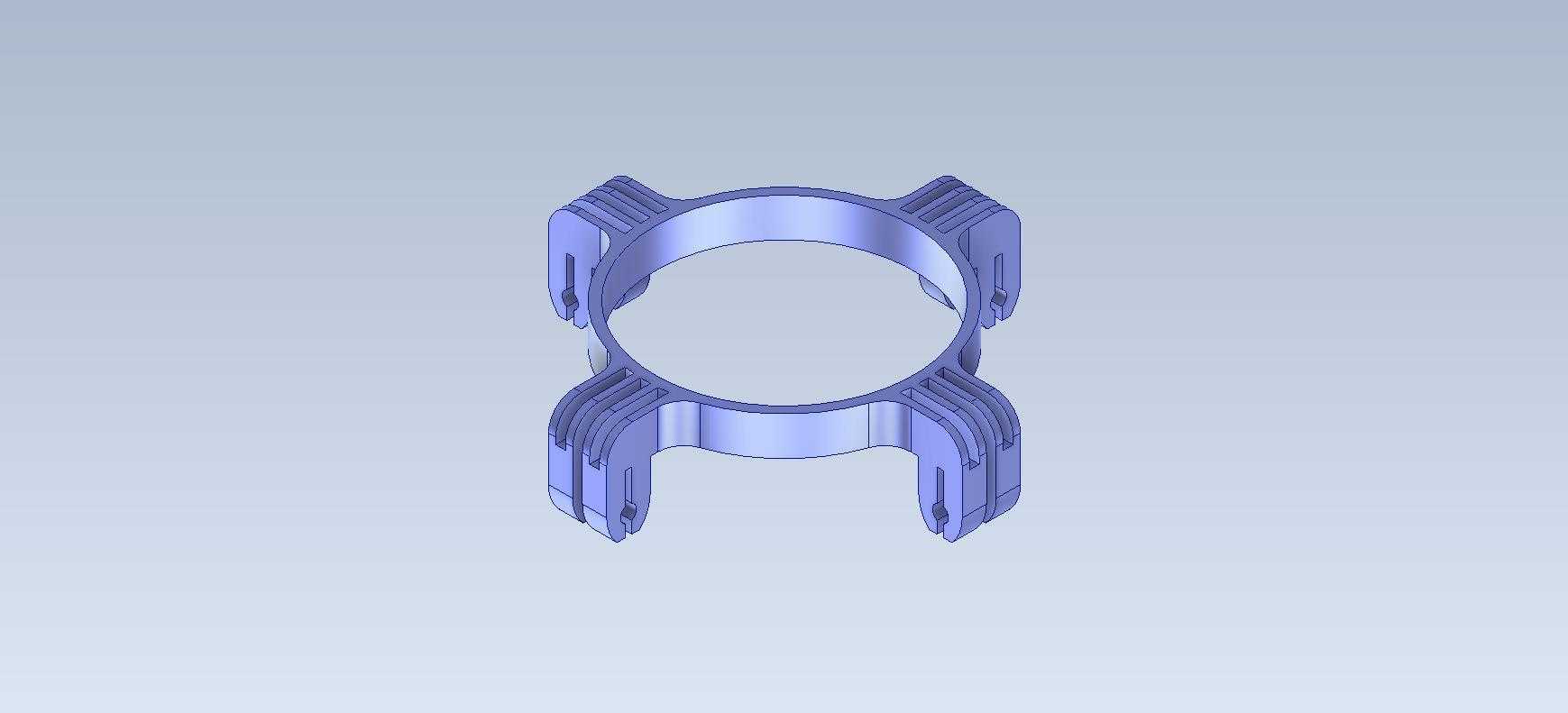

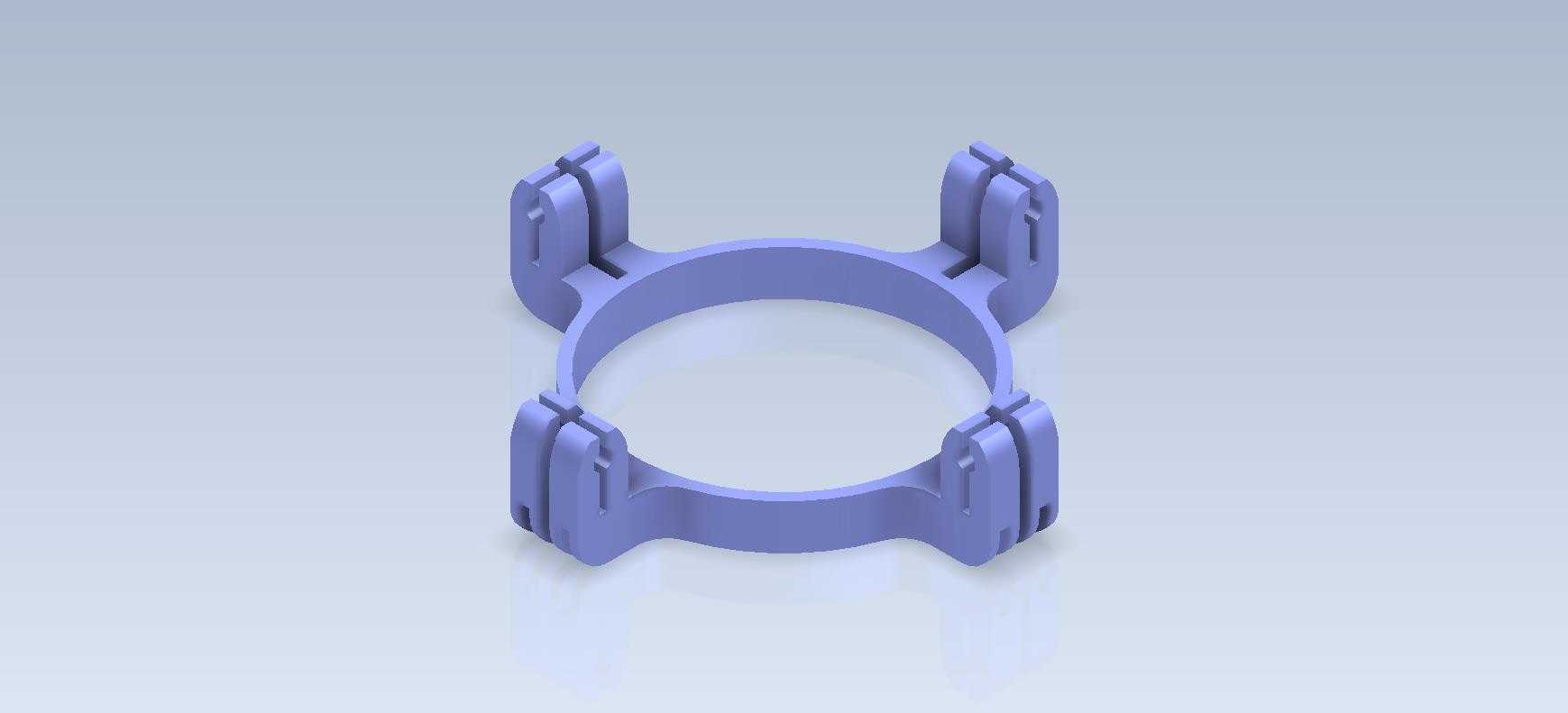

这款四爪卡扣式环形固定件,主要应用于小直径管路、线束集束的快速装夹场景,在低压电气柜内部走线、小型气动管路排布、消费电子内部线束固定等场景中十分常见,区别于传统的扎带、喉箍类固定件,该结构依靠自身四个均布的弹性卡扣实现快速卡接,不需要额外的紧固件,装配时只需对准安装位按压到位即可完成固定,大幅提升装配工位的作业效率,同时拆卸时只需撬动卡扣限位边即可完成拆解,可重复使用不会产生一次性耗材的浪费。

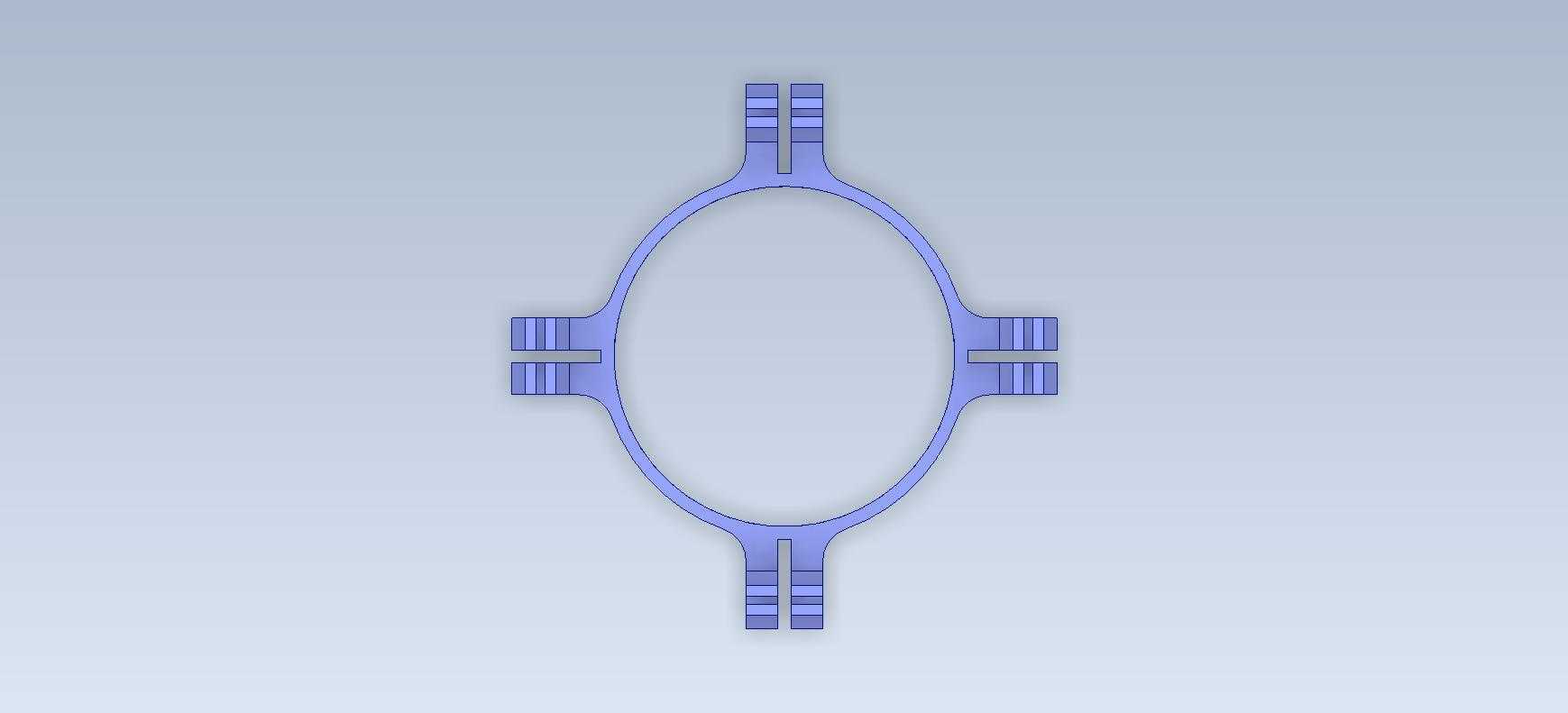

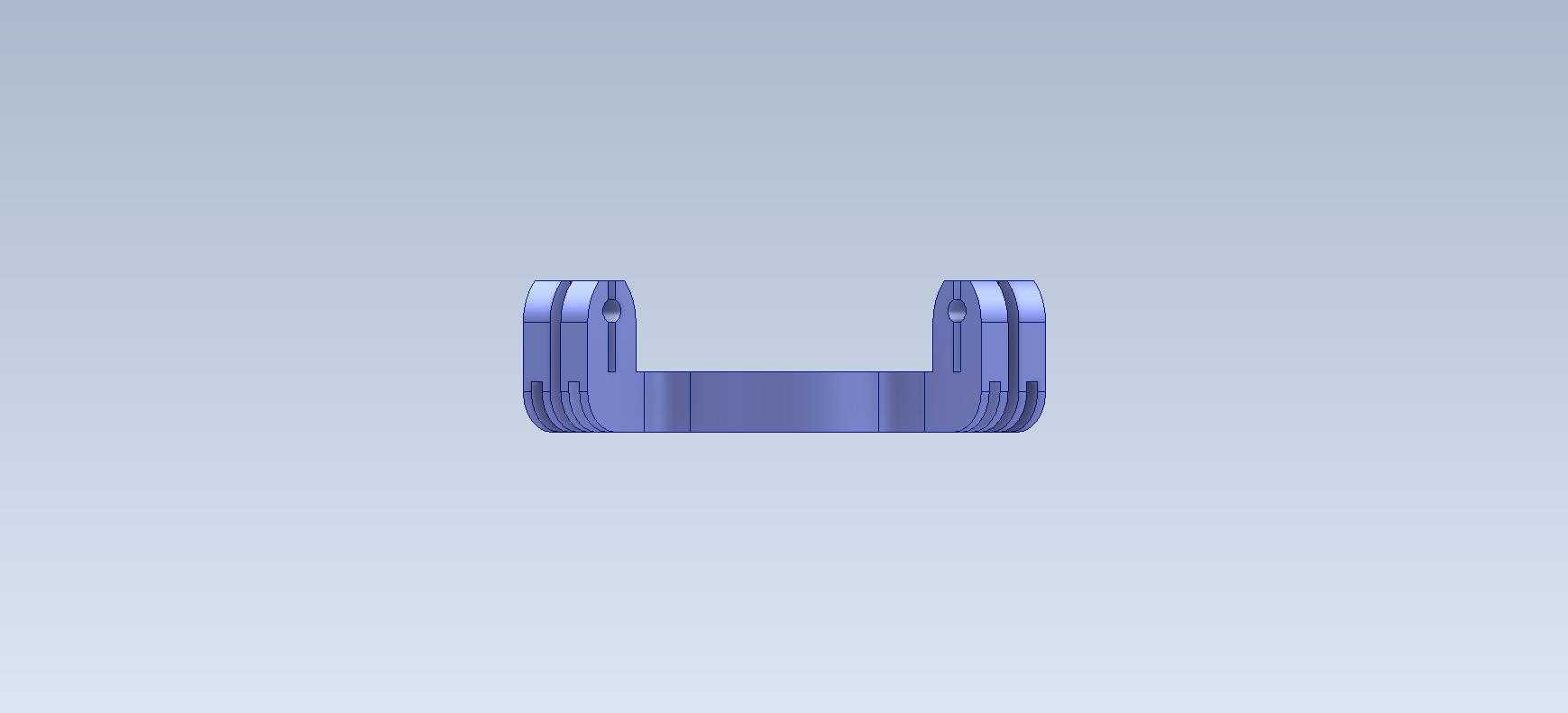

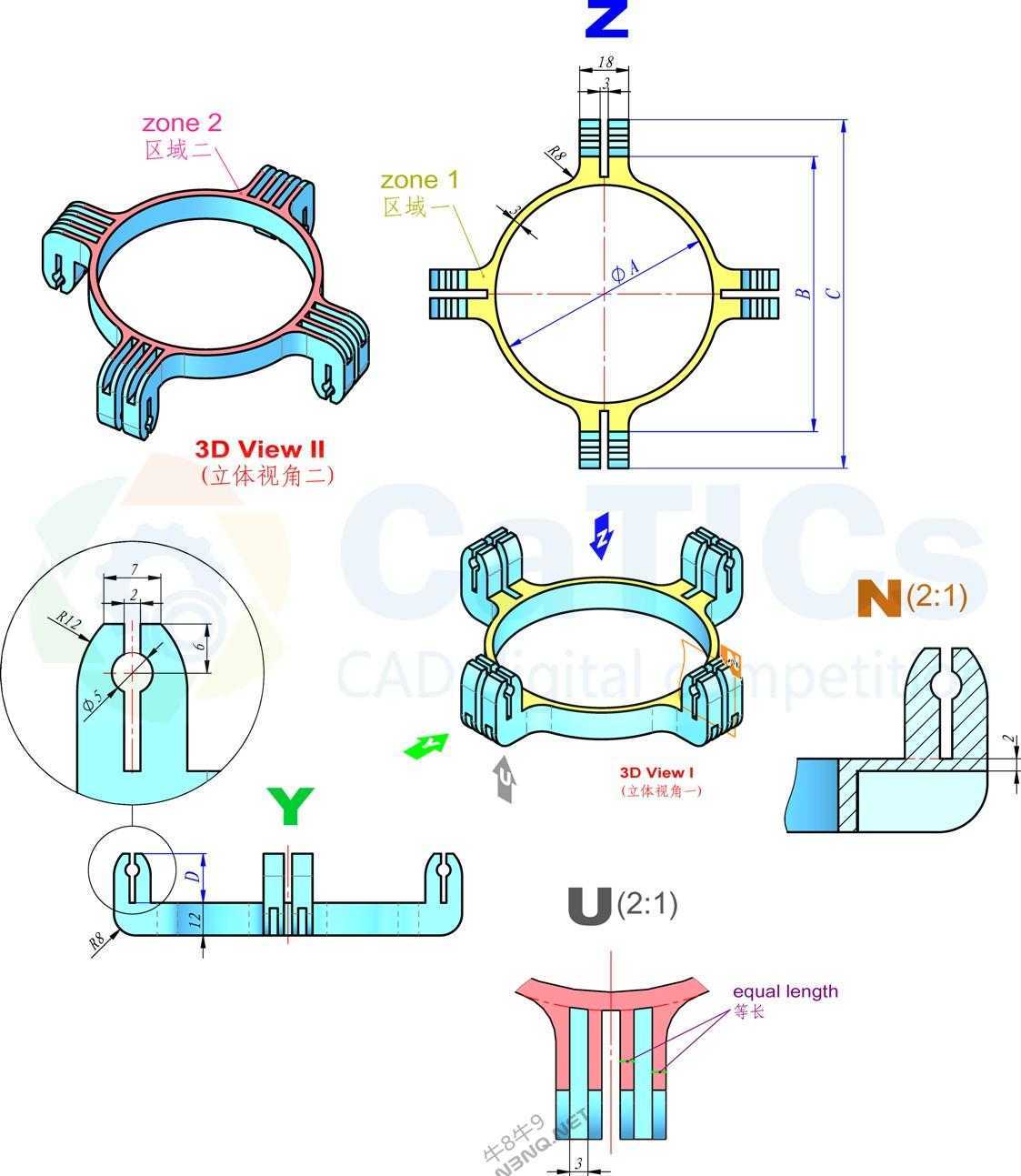

从结构设计逻辑来看,主体环形基座的内径为80mm,这个尺寸是核心安装边界,直接决定了可容纳的被固定件最大外径,设计时预留了0.2-0.5mm的间隙量,避免被固定件穿入时出现卡滞,同时环形基座的壁厚做了均匀化处理,整体壁厚控制在3mm,既保证基础结构强度,又避免注塑成型时出现缩痕、翘曲等工艺缺陷。四个卡扣爪沿环形基座周向90度均布,每个卡扣爪的外侧都设计了导向斜面与限位凸台,导向斜面在装配时可顺着安装孔位自动导正,不需要人工反复对位,限位凸台的高度为2mm,卡入安装位后可牢牢挂住安装板的背面,防止固定件受轴向力脱出。

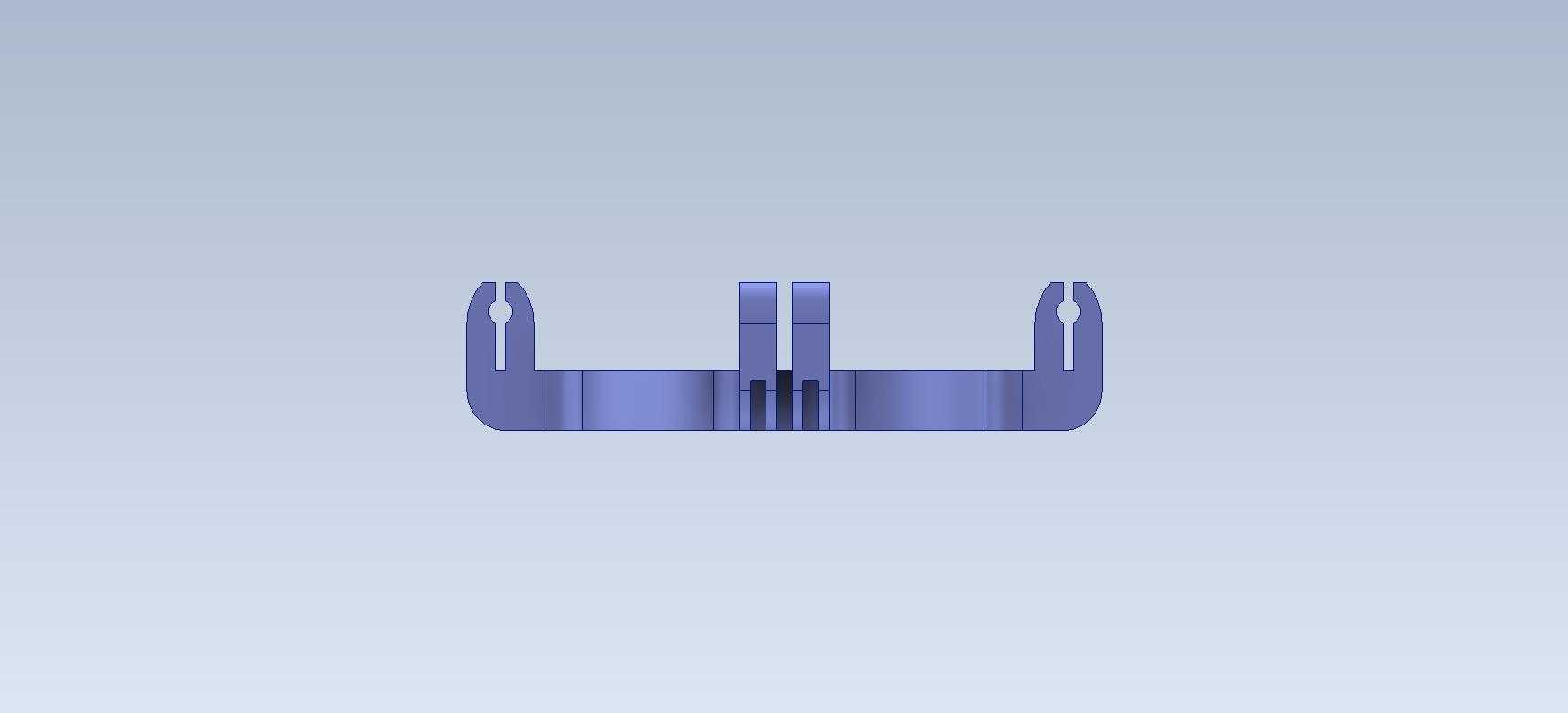

每个卡扣爪与环形基座的连接位置都做了R2的圆角过渡,避免应力集中导致卡扣反复拆装后出现断裂,卡扣爪的根部厚度设计为4mm,向端部逐渐收窄至2.5mm,这个渐变厚度设计让卡扣爪具备合适的弹性变形量,装配时卡扣爪可向内收拢顺利穿过安装孔,穿过之后依靠自身弹性回弹张开,让限位凸台卡紧安装面。卡扣爪的内侧还设计了纵向的加强筋,加强筋高度1.2mm,沿卡扣爪长度方向贯通,既提升卡扣爪的侧向抗形变能力,避免安装后受侧向力出现卡扣歪斜松脱,又不会额外增加过多的材料用量。

在实际应用中,这类固定件常被安装在1.5-2mm厚度的钣金安装板或者工程塑料安装支架上,安装孔为对应四个卡扣位置的四个方形缺口,中心为直径82mm的过孔,安装时环形基座嵌入中心过孔,四个卡扣分别卡入对应的方形缺口,整个固定件不会出现周向转动,固定稳定性远高于单卡扣的环形固定件。设计时特意将四个卡扣的限位凸台朝向统一为顺时针方向的限位边,这样在受被固定件的周向扭转力时,卡扣的受力方向为压紧限位面,不会出现松脱的情况。

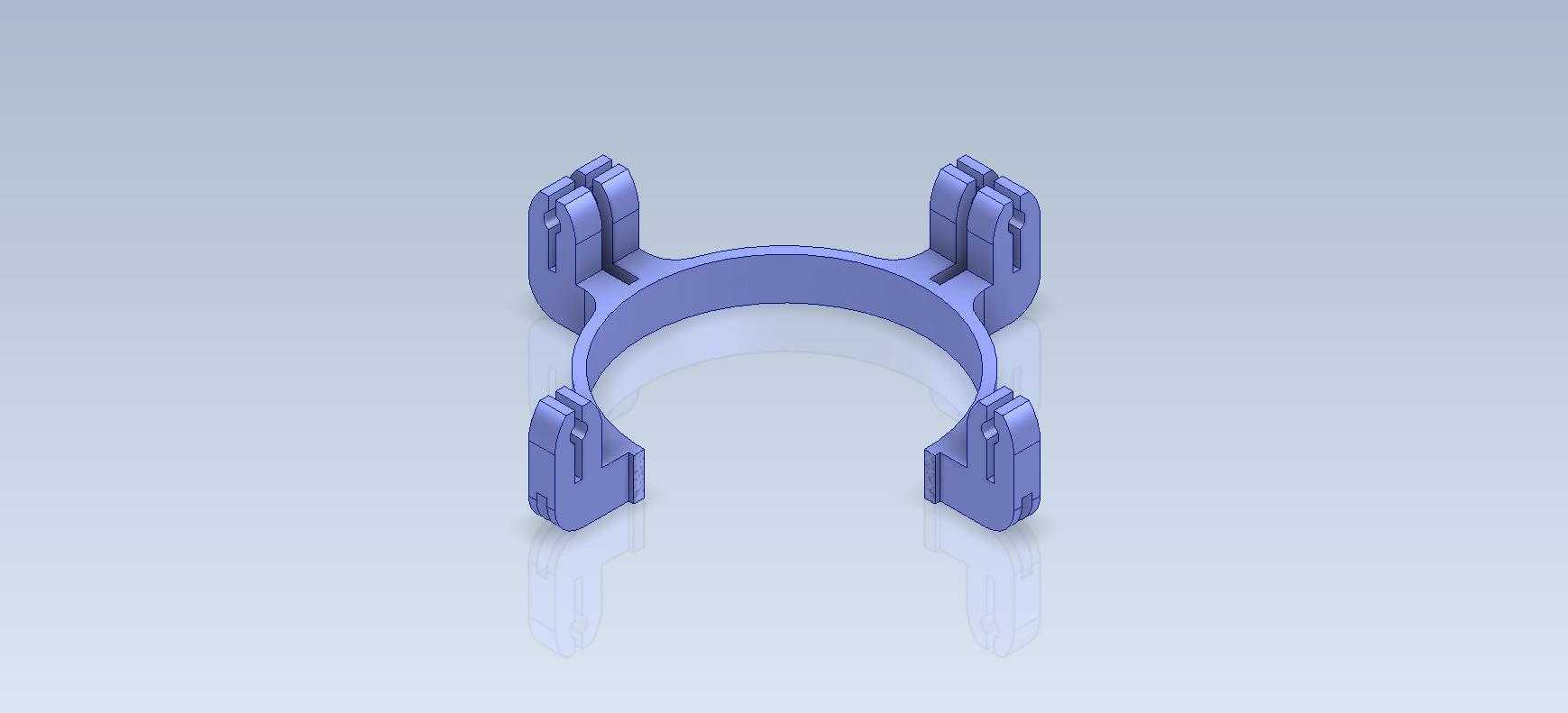

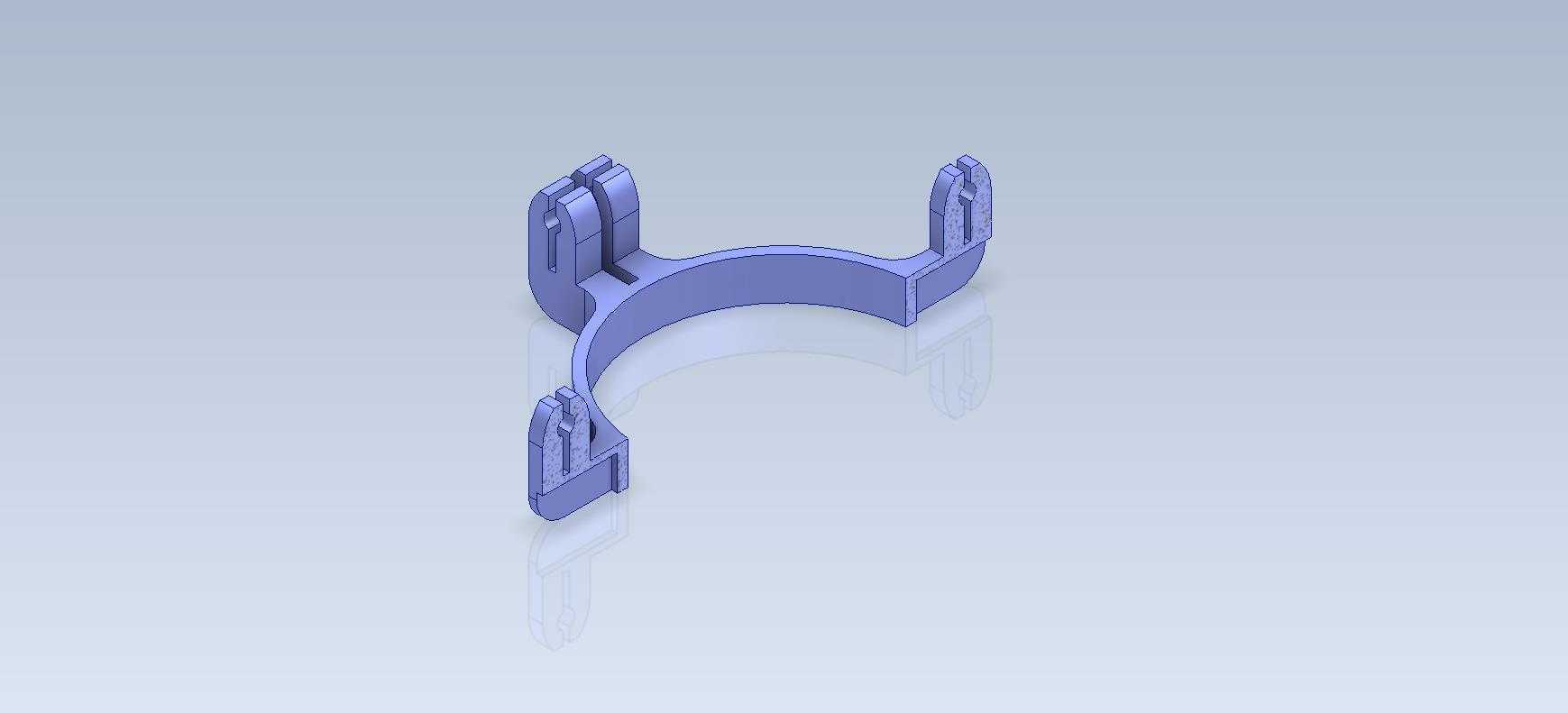

从建模练习的角度来看,这个零件涵盖了环形基体建模、均布特征阵列、弹性卡扣结构设计、圆角过渡处理、加强筋结构设计等多个基础建模知识点,建模时需要重点注意卡扣爪的拔模角度设计,外侧拔模角设置为1度,内侧拔模角设置为0.5度,保证注塑成型时可顺利脱模,同时所有的棱边都做了最小R0.5的圆角处理,避免锐边划伤操作人员或者被固定的管线外层。尺寸链设计上,四个卡扣的外侧安装尺寸为128mm,对应安装板上四个方形缺口的中心距尺寸,卡扣的卡接深度为18mm,保证卡入后有足够的咬合长度,不会因为安装板厚度公差导致卡接失效。

这类结构在设计时还需要考虑材料选型,一般采用PA66加30%玻纤的工程塑料,既具备足够的结构强度,又有合适的弹性韧性,可承受至少50次反复拆装不会出现卡扣断裂,同时材料具备一定的耐温性能,可在-20℃到80℃的工作环境下长期使用,满足大部分工业设备、电气产品的内部工作环境要求。在装配验证环节,需要重点测试卡扣的按压力度,按压力控制在15-25N之间,既不会因为按压力过大导致装配困难,也不会因为按压力过小导致固定件容易松脱,同时轴向拉脱力需要达到80N以上,保证设备在运输、振动工况下固定件不会脱出。
