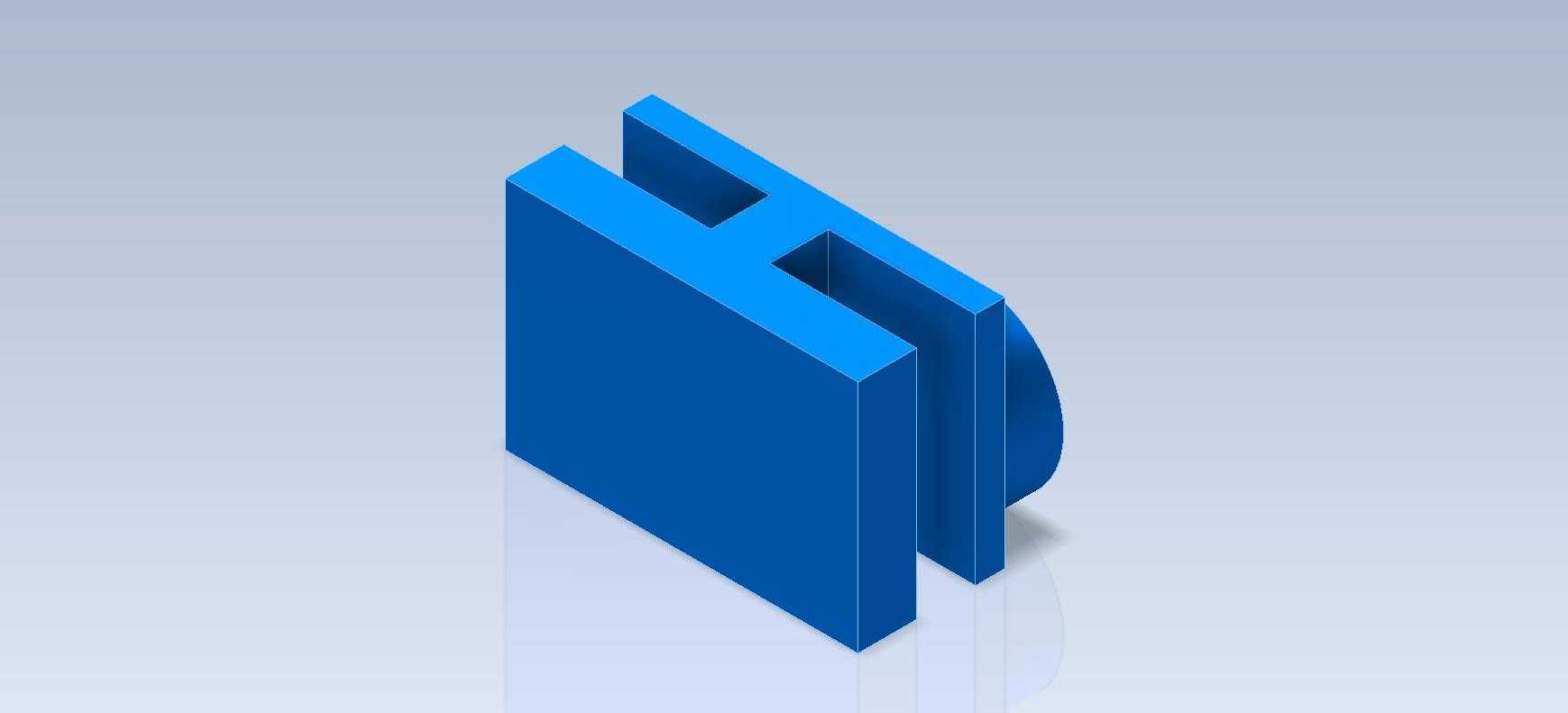

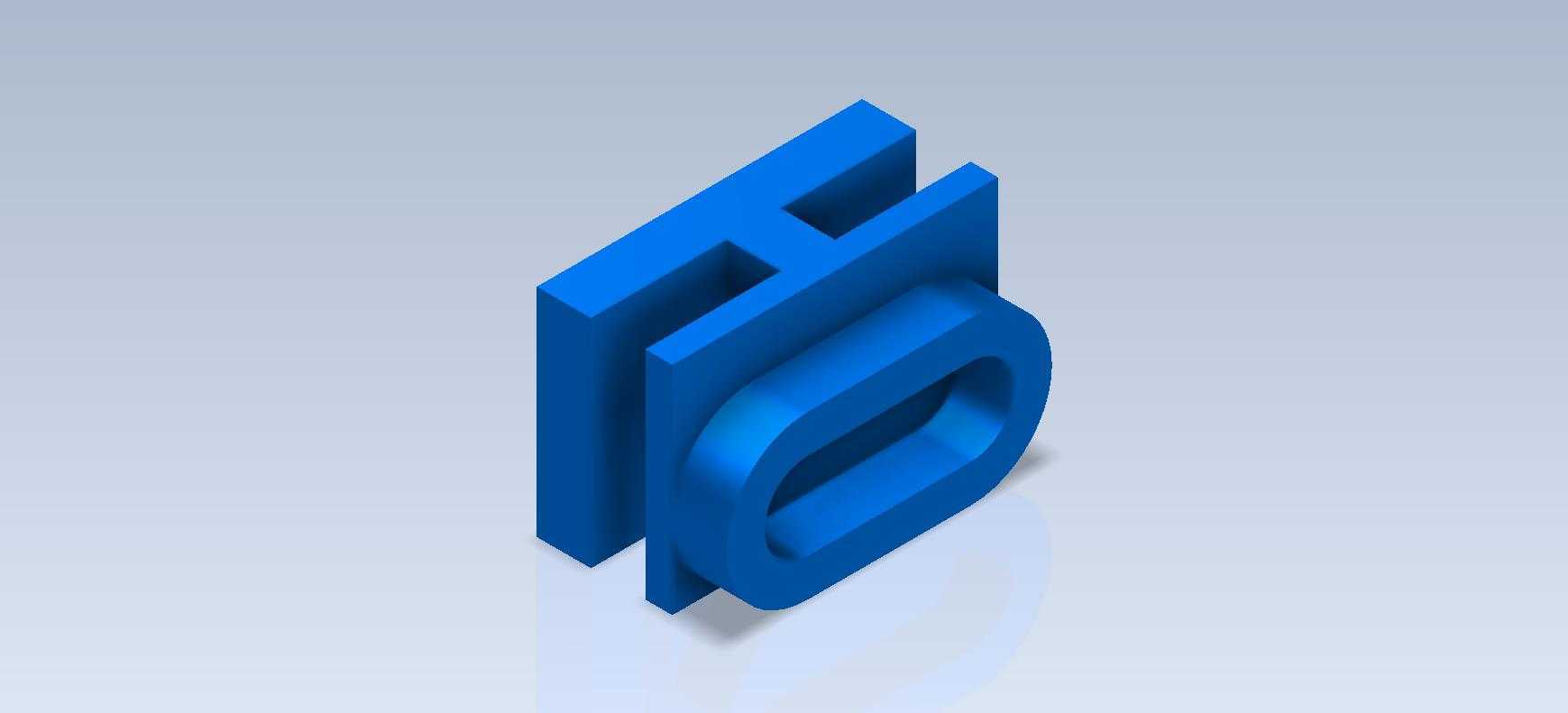

HD立体标识结构三维建模练习作品

　　本次建模的立体标识结构，可广泛应用于工业设备品牌标识安装、车间工位标识牌制作、产品展示台立体字定制等场景，在设备出厂铭牌配套、工业展厅视觉布置、生产线工位指引等环节都能适配使用。从实际使用角度出发，这类立体标识结构不需要承担复杂的力学载荷，核心需求是外形规整、安装贴合度高、边缘无毛刺锐边，避免安装和使用过程中划伤操作人员，同时要保证标识的辨识度，在常规工业照明环境下能清晰识别字符轮廓。设计过程中优先采用等壁厚拉伸的建模思路，字符的立体厚度统一控制在适配常规安装场景的尺寸，既不会因为过薄导致结构刚度不足出现运输变形，也不会因为过厚增加不必要的材料成本与安装占用空间。

　　字符的外轮廓做了等半径的圆角过渡处理，所有棱边都避免了尖锐直角，一方面是匹配后续机加工或者3D打印的工艺可行性，减少尖角处的应力集中，另一方面也符合工业现场的安全规范要求。建模时先绘制二维的字符轮廓草图，对草图线条做完全约束处理，避免出现开放轮廓或者重叠线段，保证后续拉伸特征生成的实体无破面、无几何错误。两个字符的拼接位置做了贴合面的共面处理，不存在装配间隙，整体为一体化结构，不需要额外的拼接装配工序，减少后续加工的装夹次数。从安装边界来看，该结构的背部为完全平面，可以直接通过背胶粘贴、沉头螺丝固定或者焊接的方式安装在不同材质的基体表面，安装时不需要额外定制适配的安装座，背部平面的平面度控制在常规机加工能达到的精度范围内，保证安装后不会出现翘边、贴合不牢的问题。字符的正面与侧面的垂直度控制在合理公差范围内，不会出现视觉上的倾斜变形，从正面观察时字符的比例协调，没有拉伸变形导致的视觉失真。

　　在建模特征的选择上，全程采用基础的拉伸、圆角特征完成，没有使用复杂的曲面特征，一方面是降低后续修改的难度，设计人员如果需要调整字符厚度或者圆角大小，只需要修改对应特征的参数即可快速重生模型，不需要重新构建曲面；另一方面也适配不同的加工工艺，不管是采用数控铣削加工、FDM3D打印还是激光切割后粘接的工艺，都能直接提取模型的轮廓线或者实体数据使用，不需要做额外的模型修复。结构的壁厚均匀，没有出现壁厚突变的位置，若采用注塑工艺加工也能避免出现缩痕、填充不足的缺陷，若采用金属材料铣削加工，也能减少不必要的材料去除量，缩短加工工时。

　　实际使用中，这类立体标识如果安装在设备外壳上，不会突出外壳表面过多，避免设备运输过程中被磕碰损坏，同时突出的高度刚好能形成足够的光影对比，让标识在不同角度的光照下都有清晰的立体感，不需要额外做表面涂装就能有较好的识别效果。建模过程中对字符的内部转角做了工艺性处理，将过小的内圆角调整为适配常规加工刀具的半径，避免加工时出现刀具无法进入的死角，减少后续钳工修磨的工作量。整体结构没有薄壁、深槽等不利于加工的结构，所有特征的拔模角度都做了统一处理，如果采用模具成型的方式生产，可以直接脱模，不需要额外做滑块结构，降低模具的制造成本。
