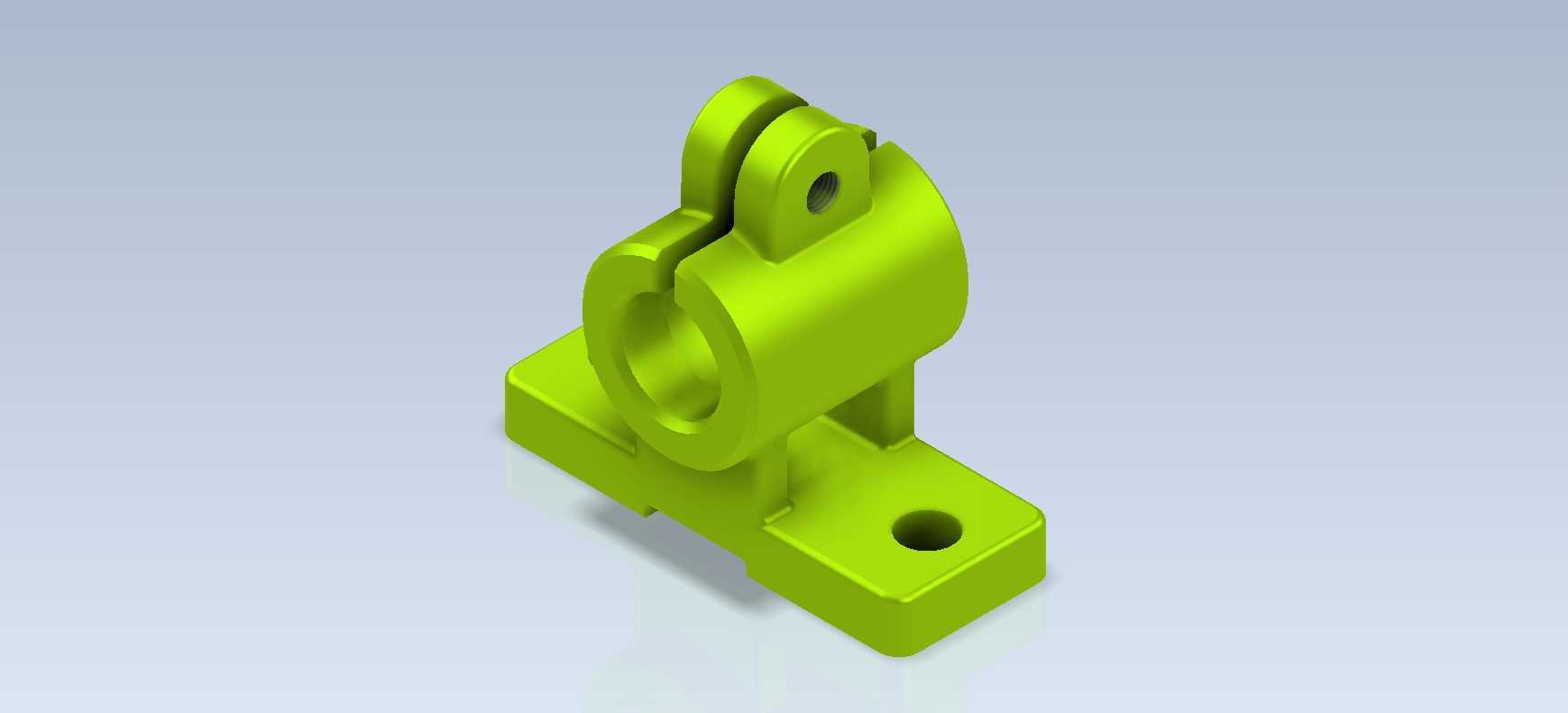

铰接式带安装底座机械支撑固定构件

该构件属于机械传动与支撑系统中的常用连接固定类零件，日常多应用在轻工自动化生产线、小型工装夹具、非标检测设备的铰接工位中，承担回转副支撑与部件位置固定的双重作用。从实际使用场景来看，这类零件常作为摆臂、连杆、检测探头支架的回转基座，在设备运行过程中需要承受摆臂往复摆动带来的径向载荷与小幅轴向冲击，因此结构设计上优先保证安装刚性与铰接孔的同轴精度。

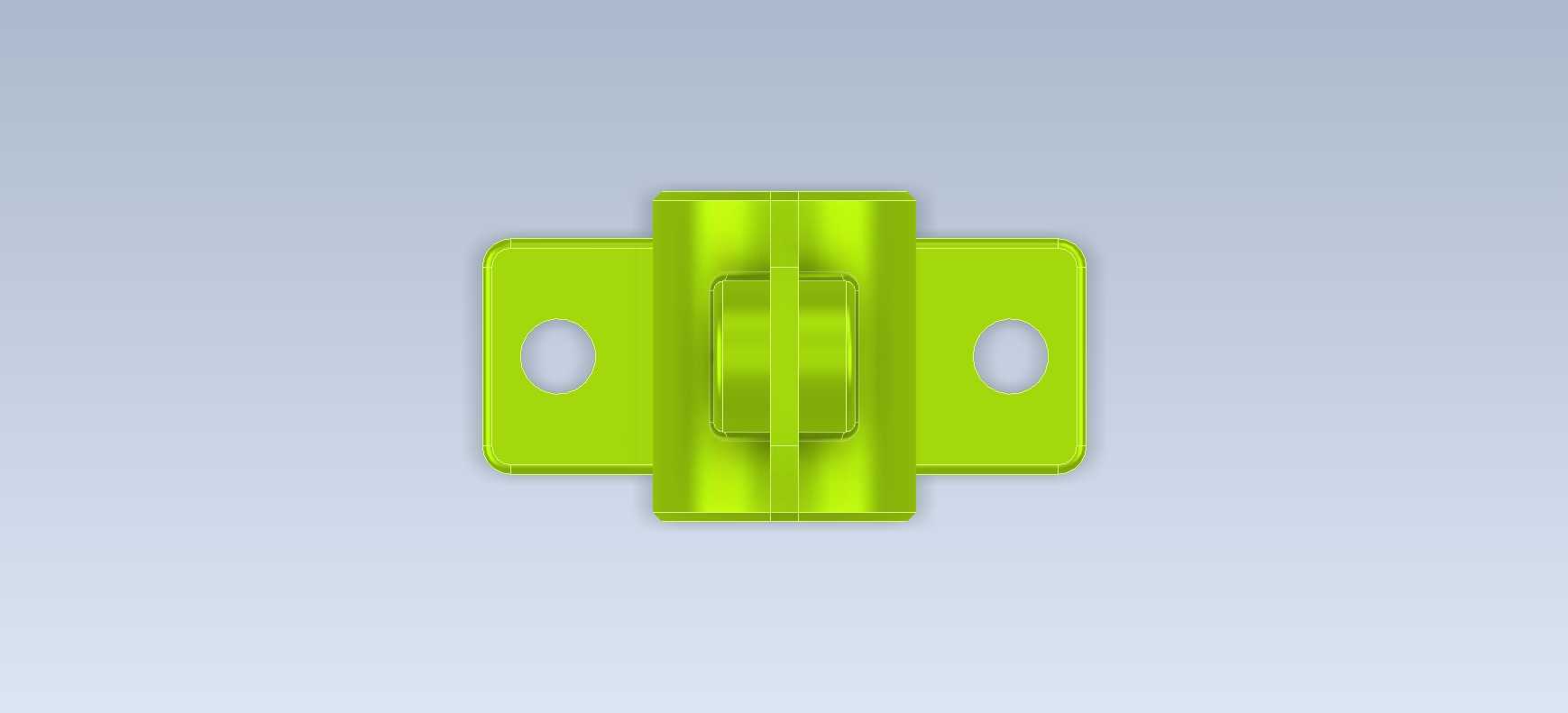

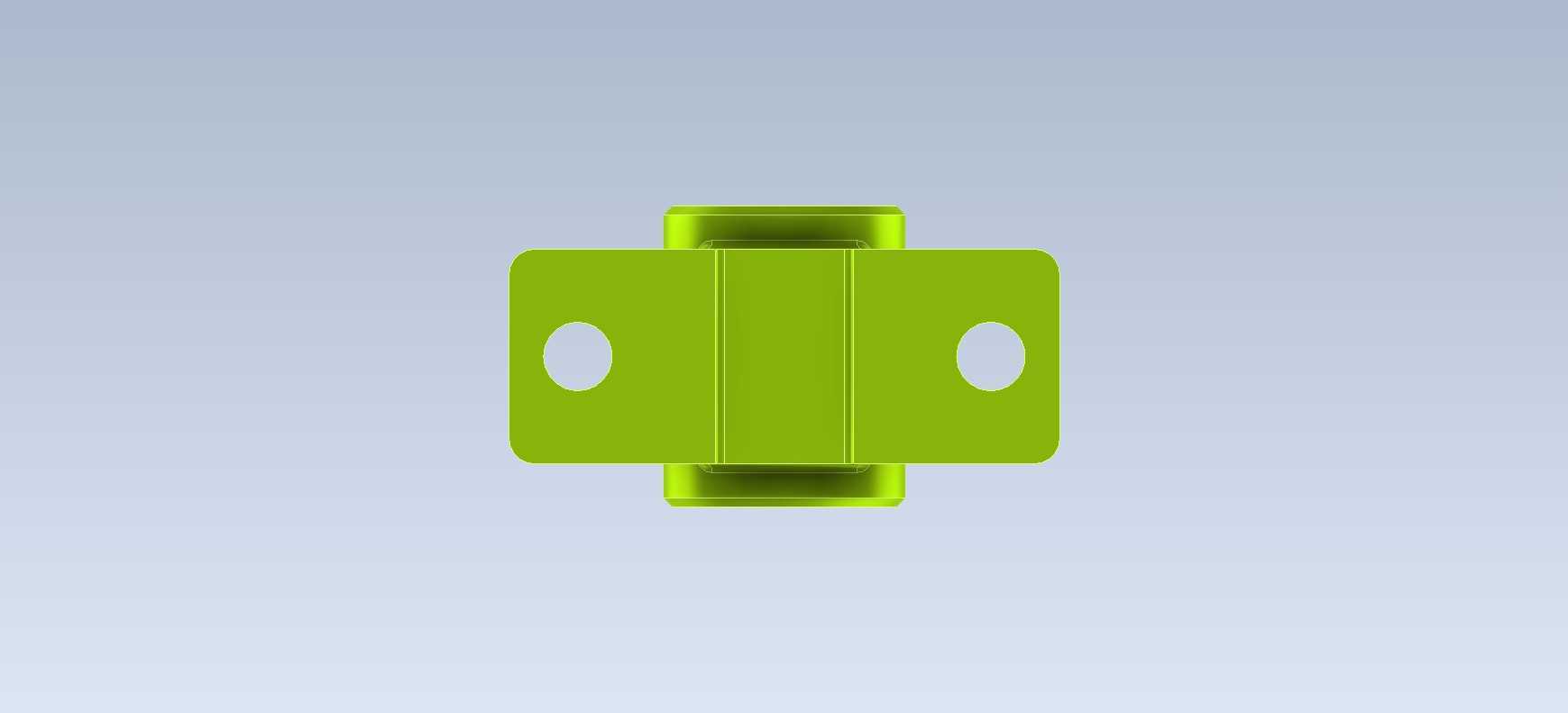

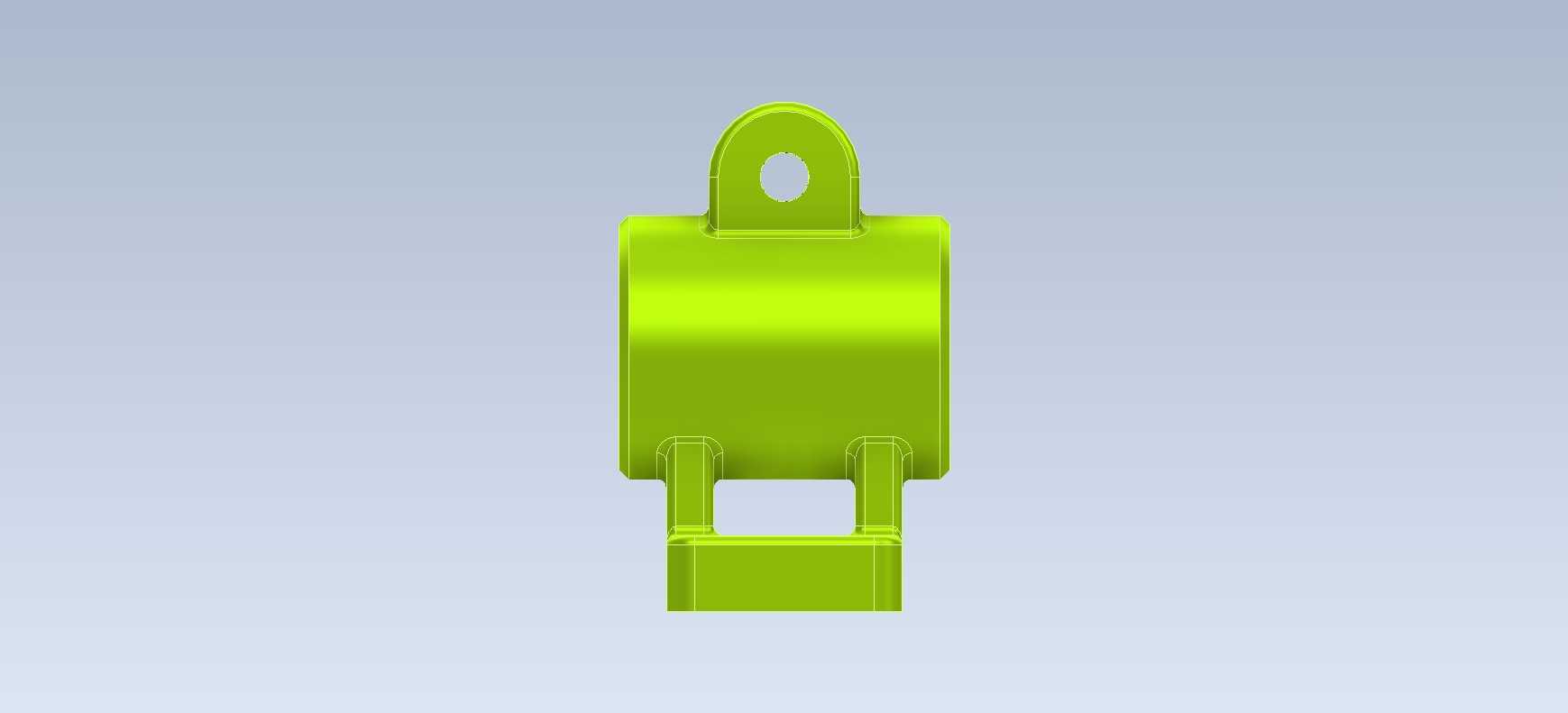

零件整体分为下部安装底座与上部铰接支撑两部分，下部底座采用双侧带安装孔的平板式结构，两个安装孔对称分布在底座两端，孔位间距适配常规工业铝型材的槽口间距，可直接通过内六角螺栓固定在型材台面、钢板机架或者工装基板上，安装时不需要额外加工转接板，能够有效减少装配环节的加工工作量。底座与上部支撑体之间设置了加强筋结构，筋板从底座上表面延伸至铰接筒体的下部，既避免了直角连接处的应力集中问题，也提升了整体结构的抗扭刚度，在承受侧向摆动力时不会出现底座与支撑体连接处断裂的问题。

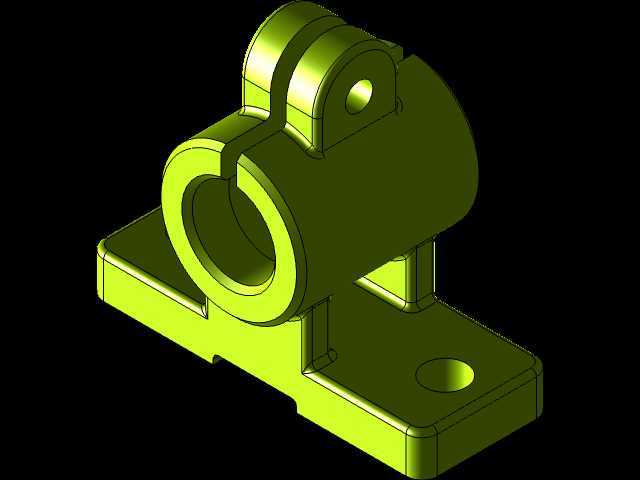

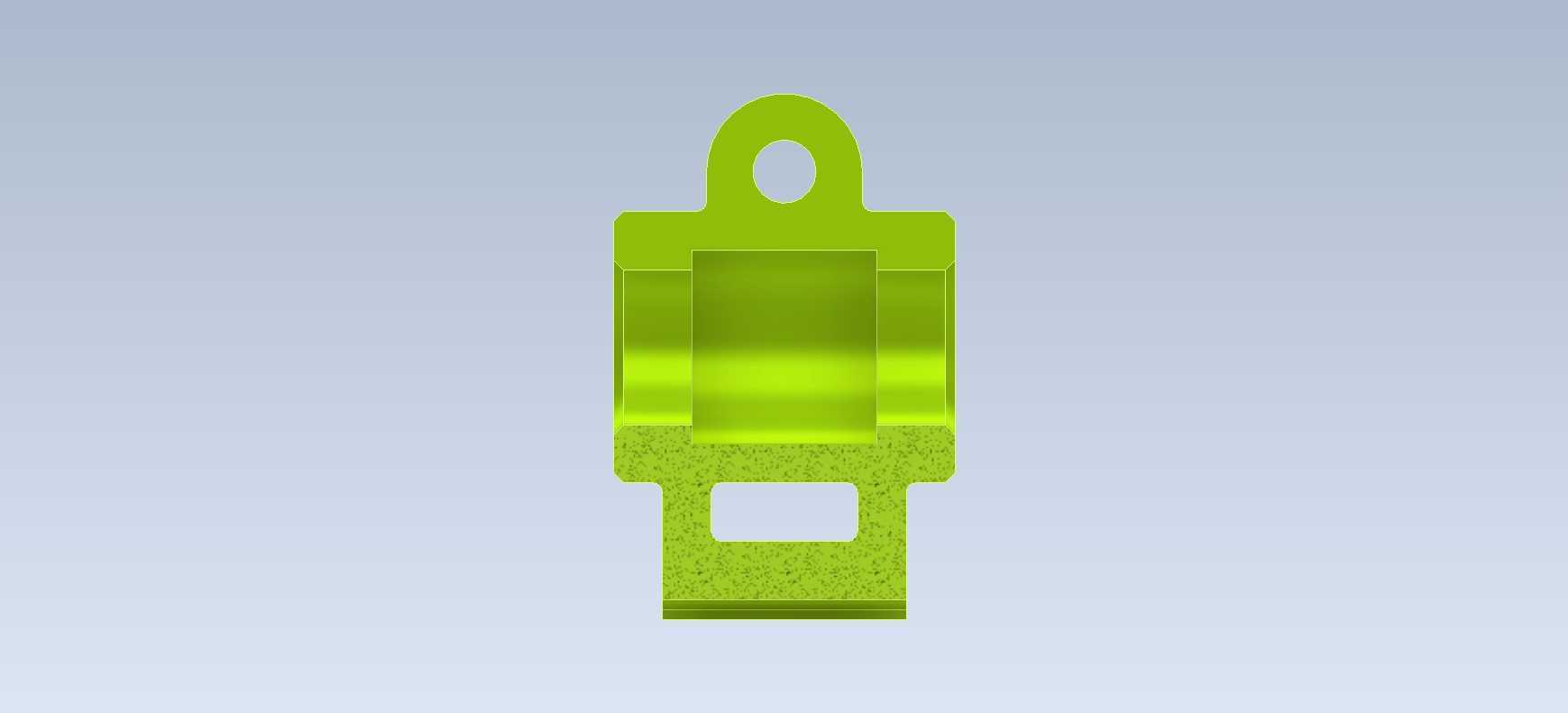

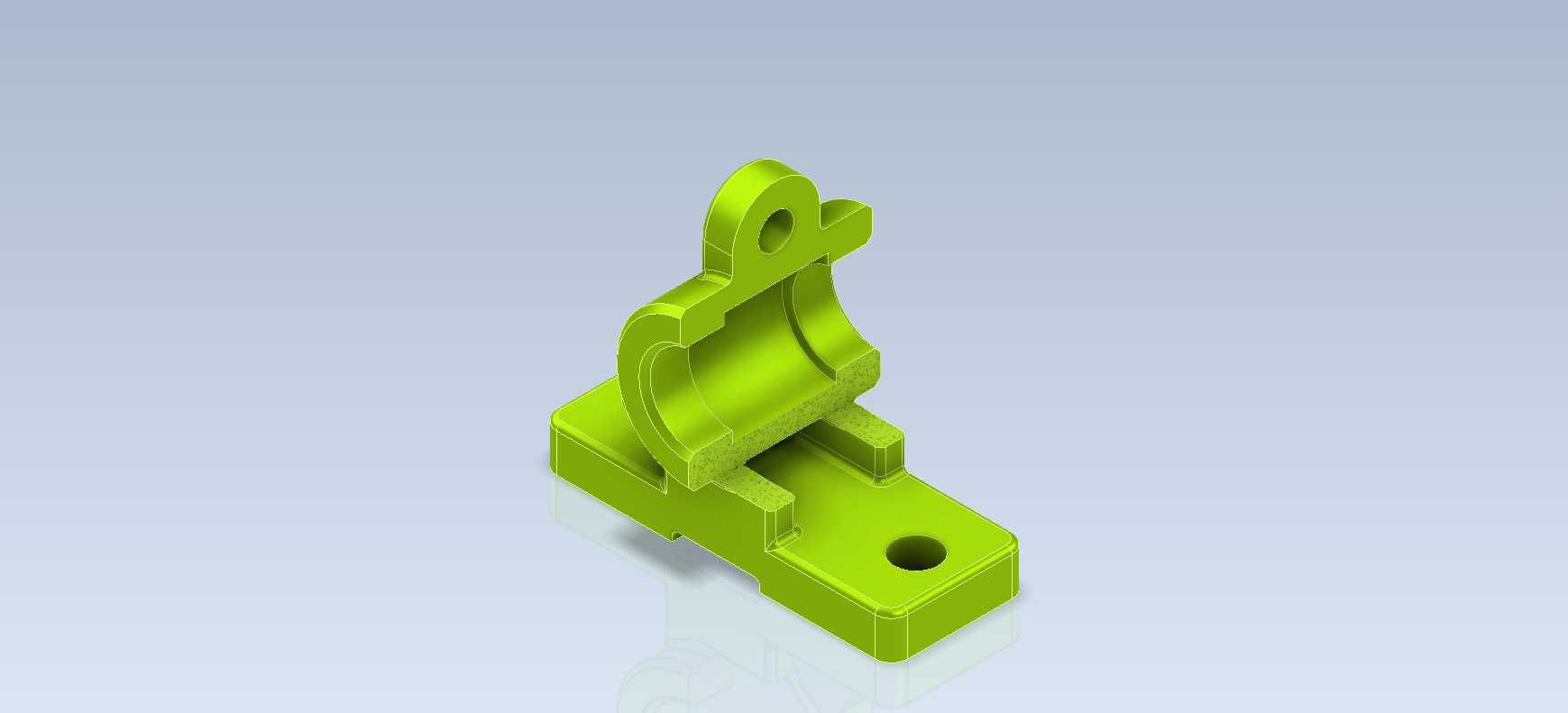

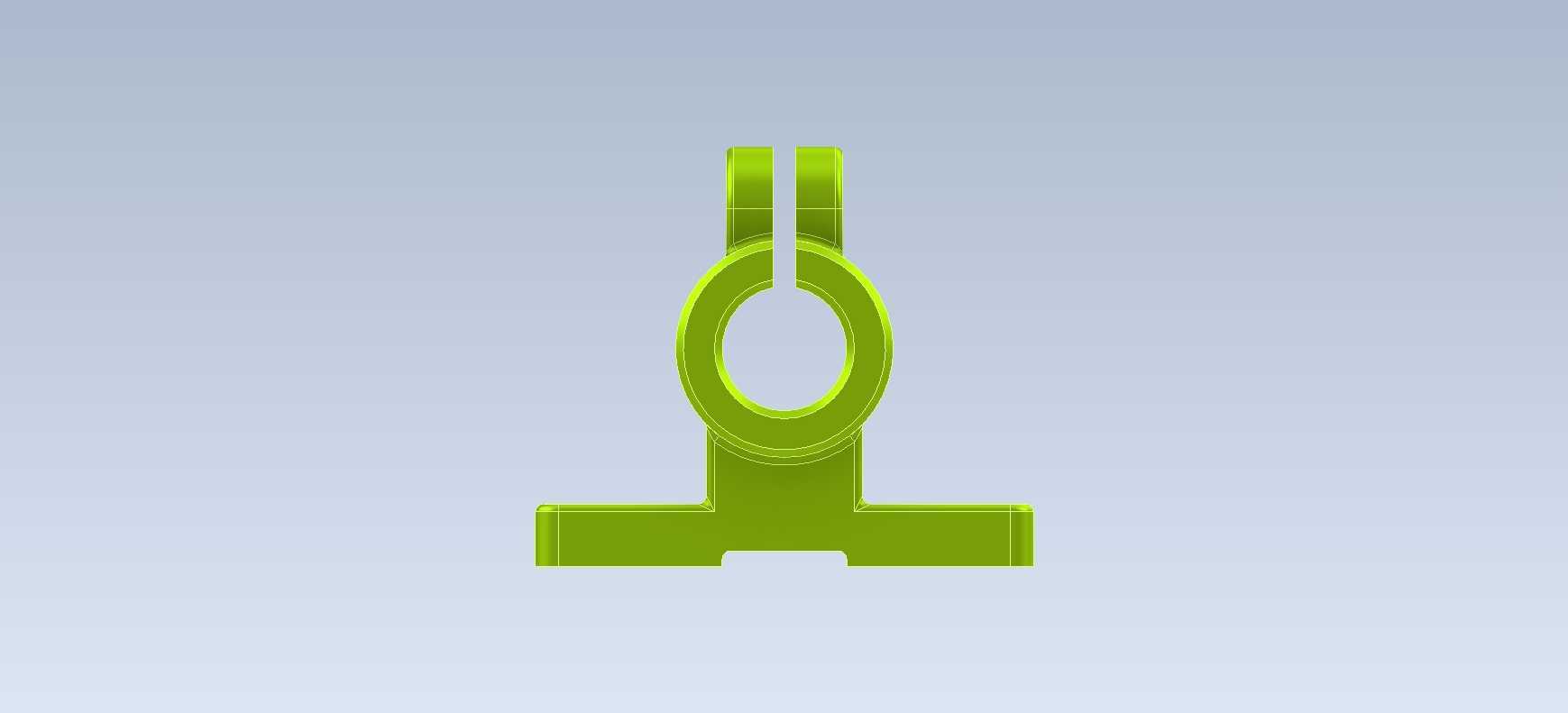

上部的铰接部分采用双吊耳式结构，两个平行的吊耳板上加工有同轴的铰接通孔，孔的内壁预留了轴承安装位，实际装配时可压入自润滑铜套或者微型深沟球轴承，配合铰接销轴实现上部摆臂的顺畅回转，双吊耳的结构相比单耳结构拥有更好的抗偏载能力，当摆臂承受侧向力时，两个吊耳可以均匀分摊载荷，避免单耳结构容易出现的销轴弯曲、耳板变形问题。铰接筒体的侧面设置了环形减重槽，在不降低筒体结构强度的前提下减少了零件整体重量，同时也减少了三维打印或者机加工过程中的材料消耗。

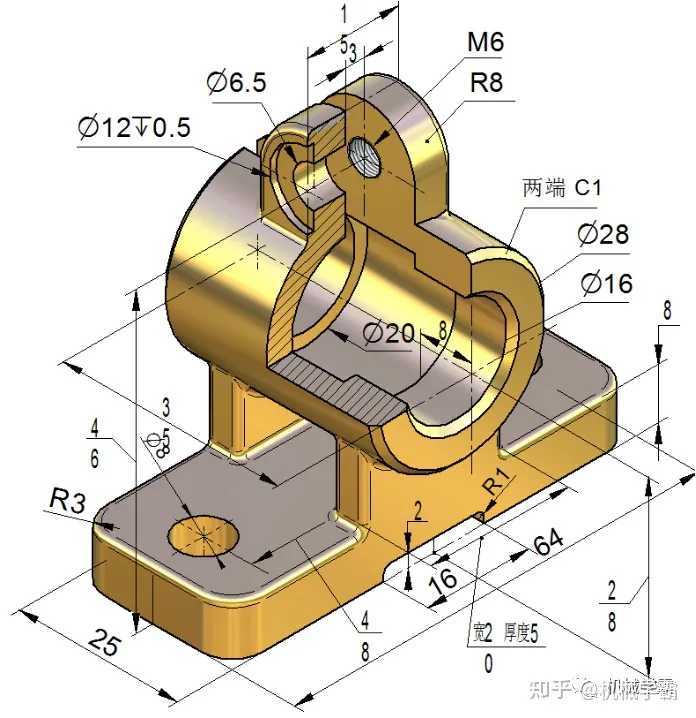

从建模思路来看，该零件采用自上而下的参数化设计逻辑，首先确定下部安装孔的中心距作为装配基准，再向上推导铰接孔的中心高度，保证铰接回转中心与安装面的高度尺寸适配常用摆臂的回转半径要求，建模过程中所有安装孔、铰接孔的尺寸都设置了参数关联，后续如果需要适配不同规格的销轴或者安装螺栓，只需要修改对应参数即可快速完成模型调整，不需要重新绘制草图。零件的所有棱边都做了R1-R2的圆角处理，既避免了机加工后锐边割手的问题，也减少了热处理环节的应力集中风险，同时在三维打印成型时能够减少支撑材料的使用，提升打印成型的成功率。

在安装边界方面，该零件底座的总宽度适配40系列工业铝型材的安装面，安装后零件总高度不超过100mm，不会占用过多的设备上部空间，铰接孔的轴线与安装面保持平行，装配时只需要保证底座安装面与设备基板完全贴合，即可保证铰接回转的精度，不需要额外做同轴度校正。零件的壁厚设置均匀，最小壁厚不小于3mm，无论是采用PLA、ABS材料做三维打印验证，还是采用铝合金、45号钢做机加工量产，都能够满足结构强度要求，不会出现注塑缩痕或者加工变形的问题。在实际选型使用时，可根据摆臂的载荷大小调整铰接孔的直径与底座的厚度，当前模型的尺寸参数适配载荷不超过50N的轻载摆动工况，广泛适用于3C产品检测工装、小型物料分拣机构、教学实验设备等对安装空间要求紧凑、载荷不大的应用场景。
