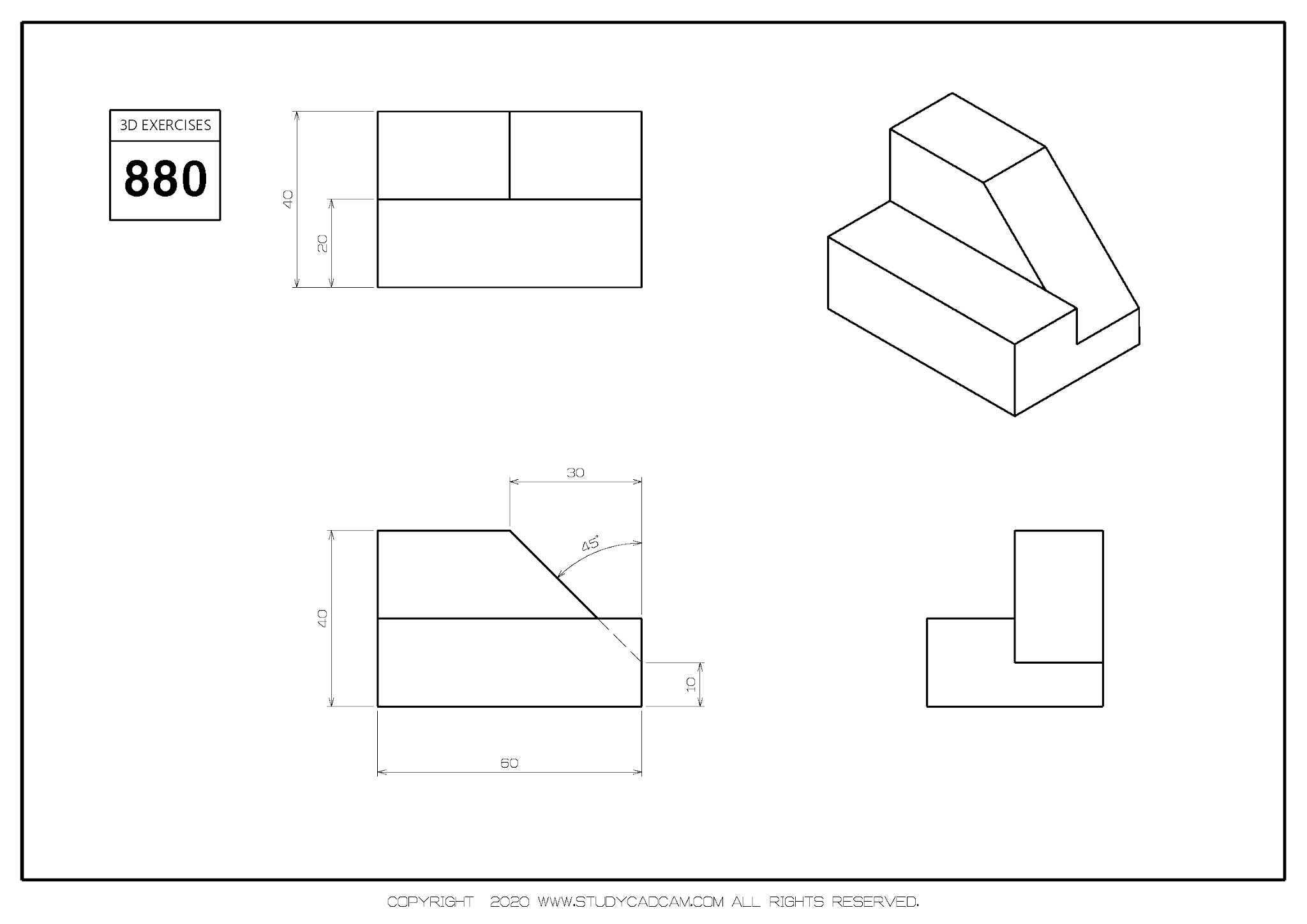

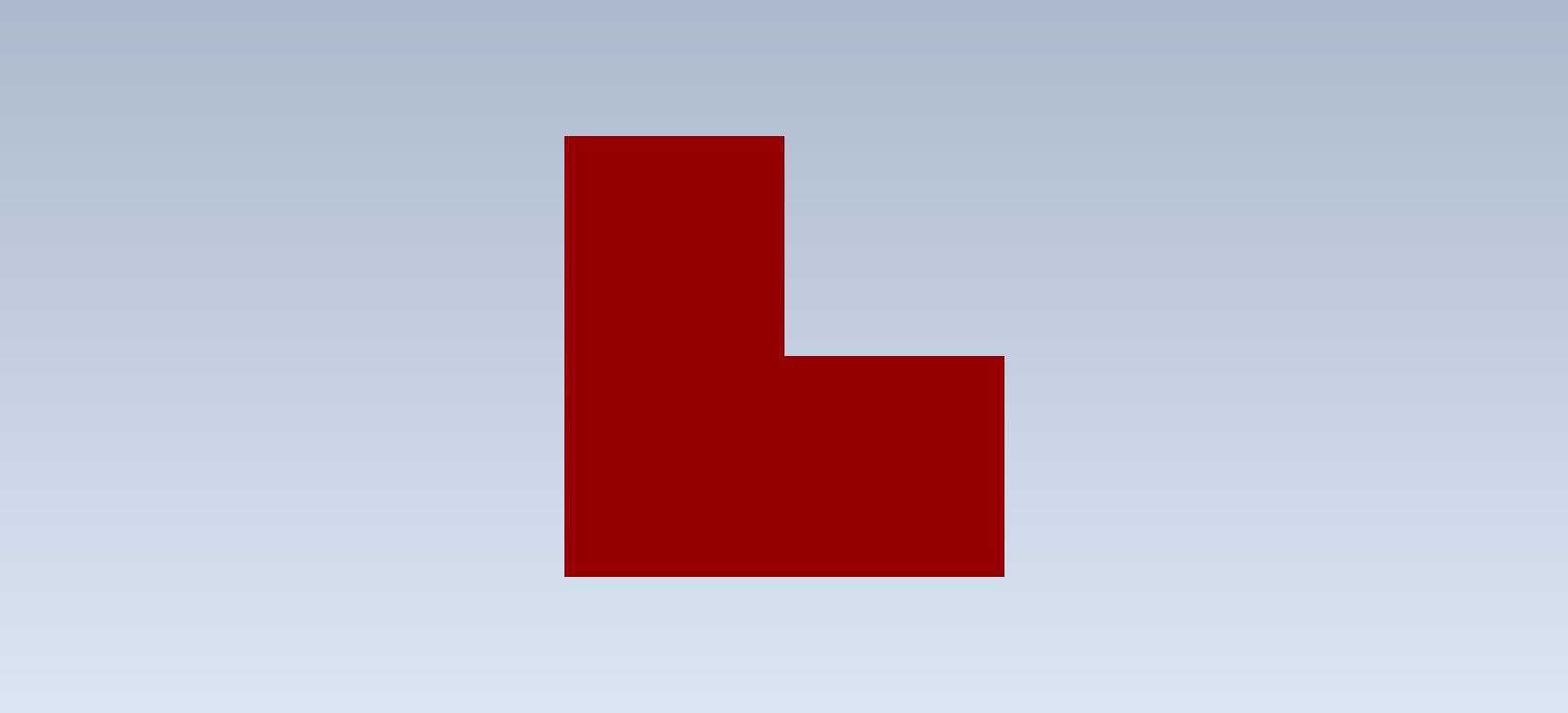

阶梯式斜角支撑块结构练习建模

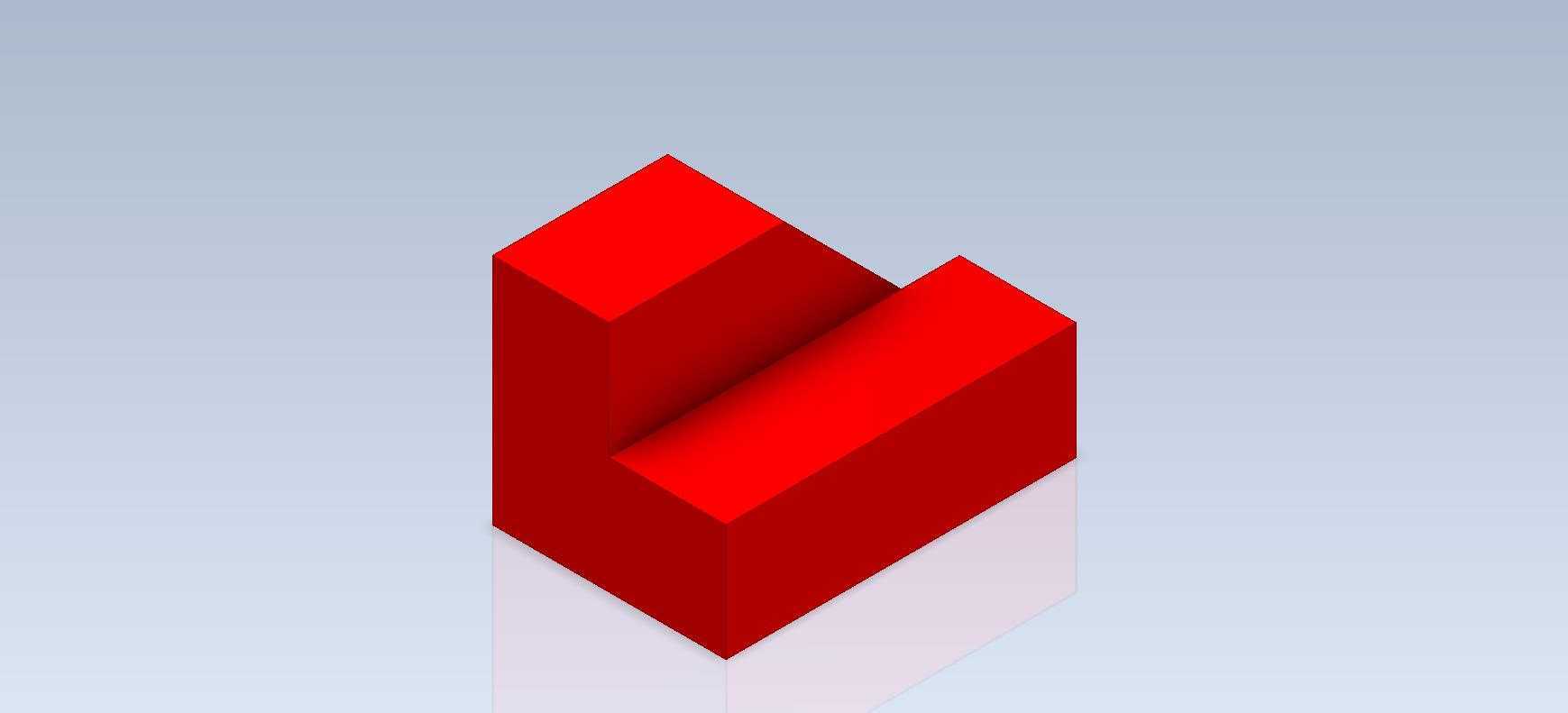

在机械结构设计的日常练习中，这类阶梯式斜角支撑块是非常典型的基础建模训练载体，很多刚接触三维建模的工程师都会从这类规整几何体组合的零件入手，熟悉拉伸、切除、倒角等基础特征的操作逻辑。从实际应用场景来看，这类结构常出现在工装夹具的定位支撑部位、小型设备的安装垫高座、输送线侧边的导向挡块位置，别看结构简单，在很多非标设备的局部结构里，这类带斜角过渡的阶梯块承担着工件定位、载荷传导、安装避让的多重作用。

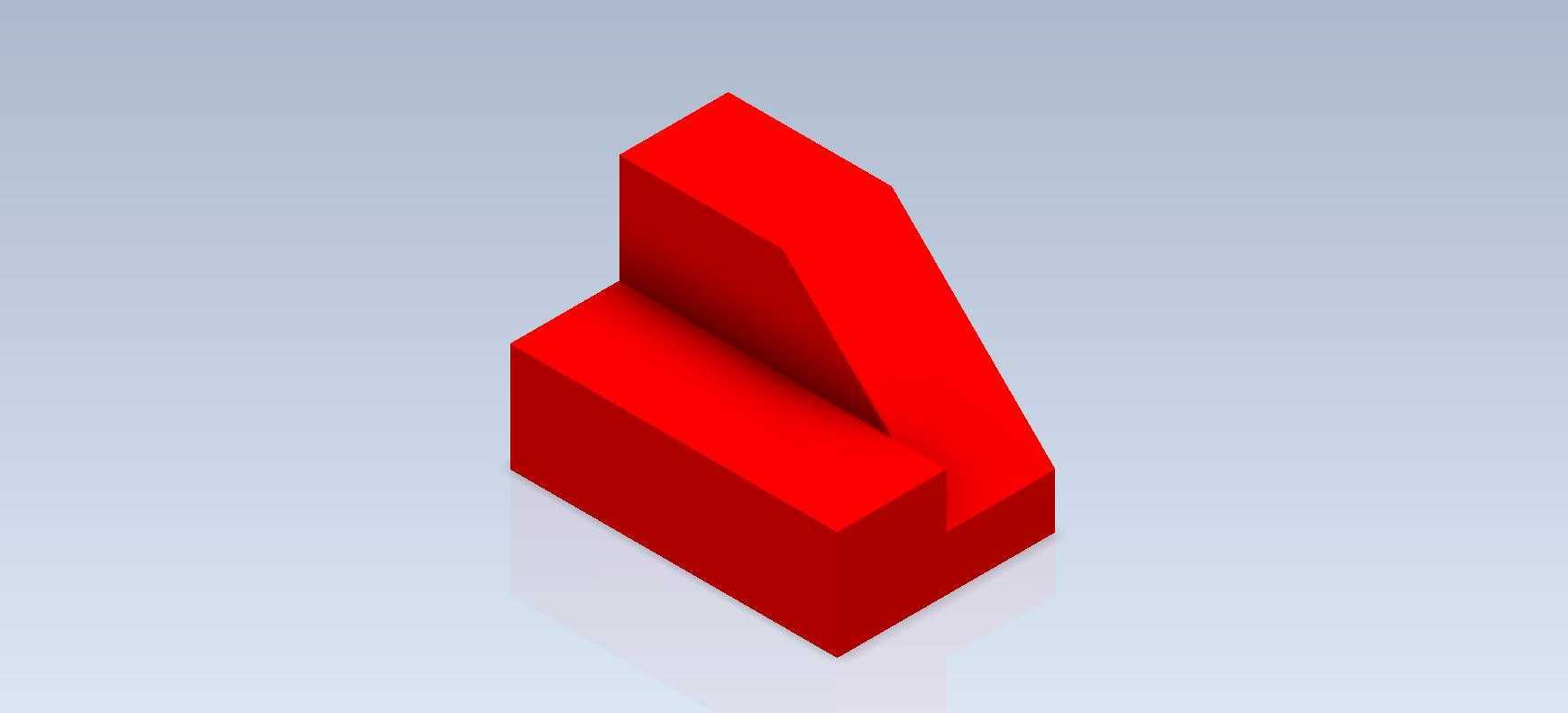

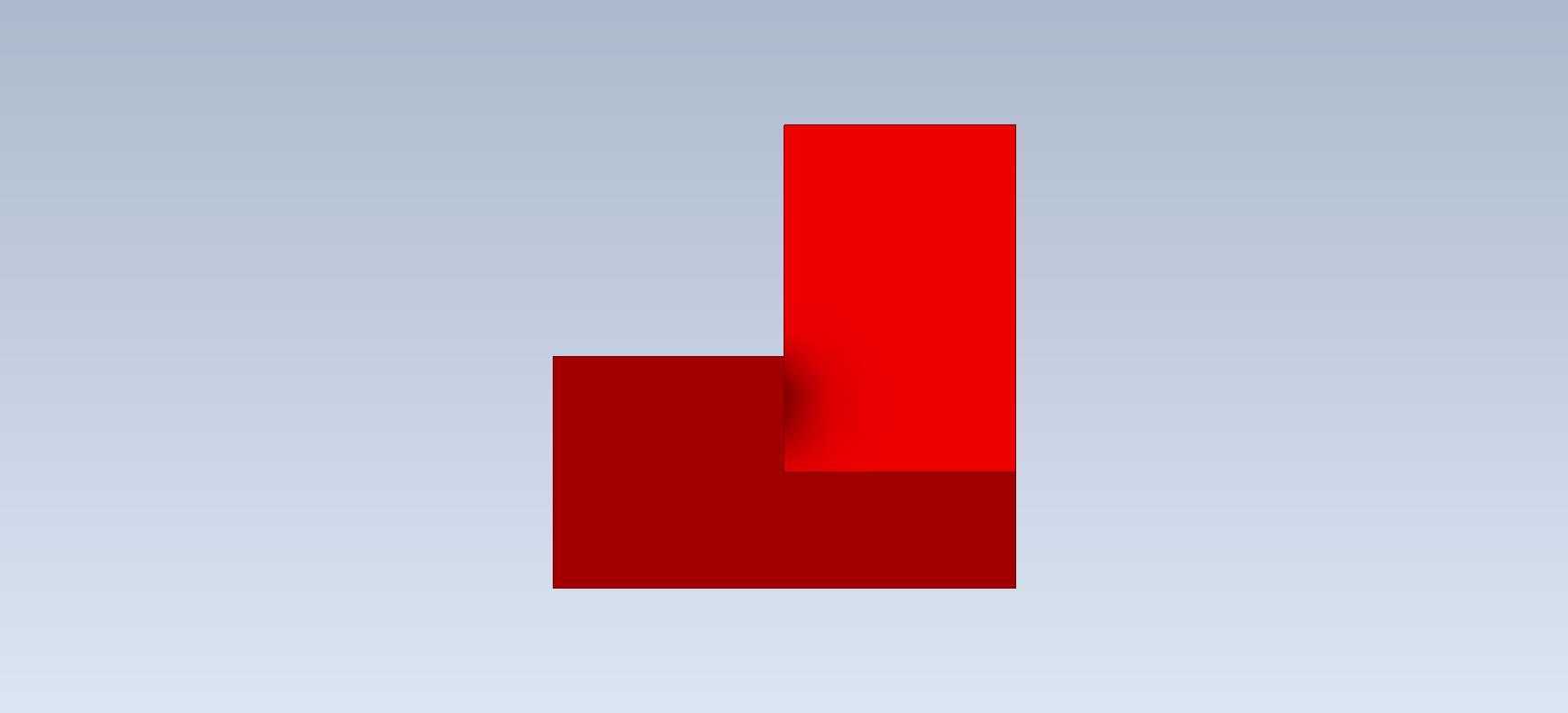

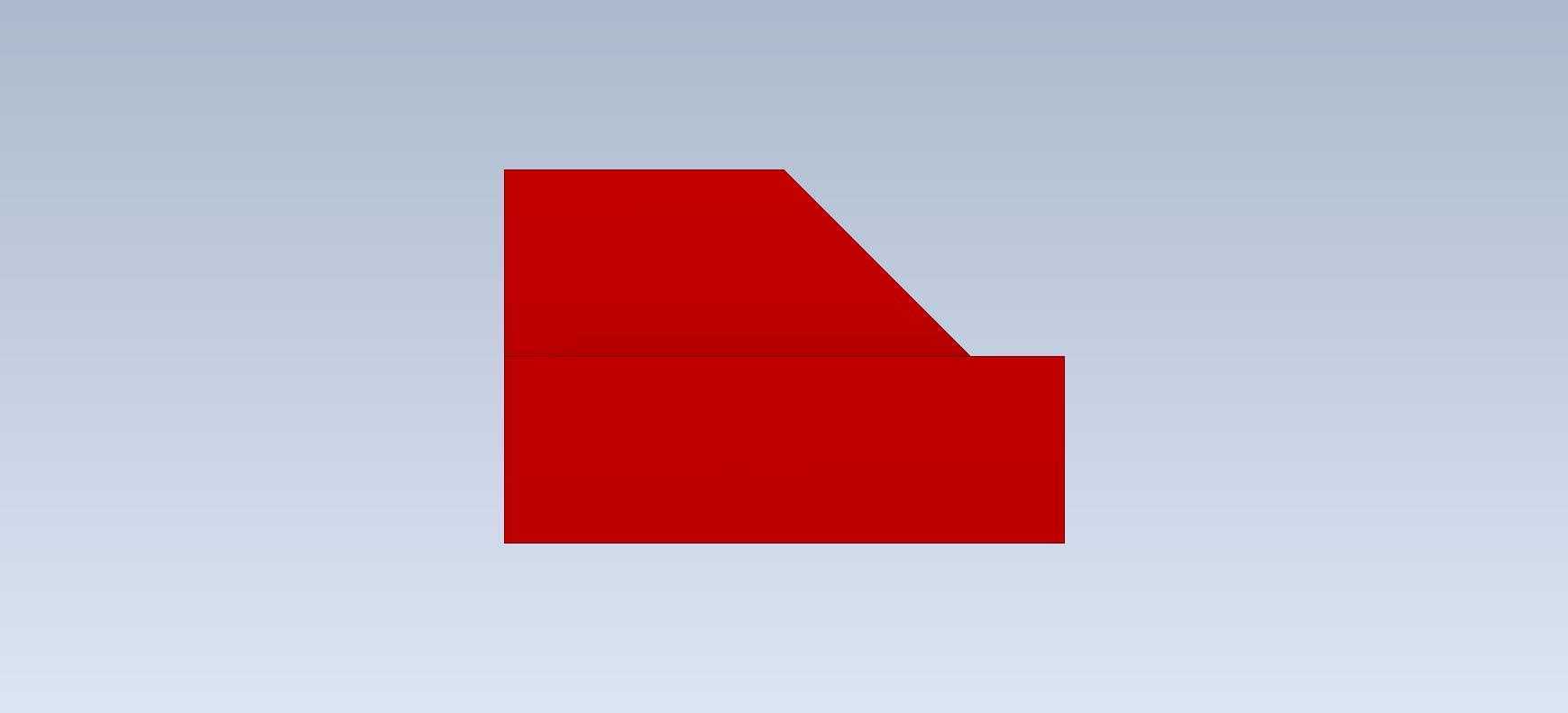

从功能特性上看，这个零件采用高低阶梯的结构设计，高位的斜向凸台可以和被支撑件的斜向端面完全贴合，避免直角接触带来的应力集中问题，低位的矩形基座则提供了足够的安装接触面积，保证固定后的稳定性，两个阶梯之间的垂直过渡面可以作为定位基准面，在装配时能快速实现零件的位置对齐，不需要额外做定位销孔的适配就能完成初步定位。斜角的设计除了贴合配套零件的外形之外，还能在工件取放时起到导向作用，避免硬碰撞对零件表面造成划伤，在一些手动上下料的工装工位上，这类斜角导向结构能大幅降低操作的对位难度，提升作业效率。

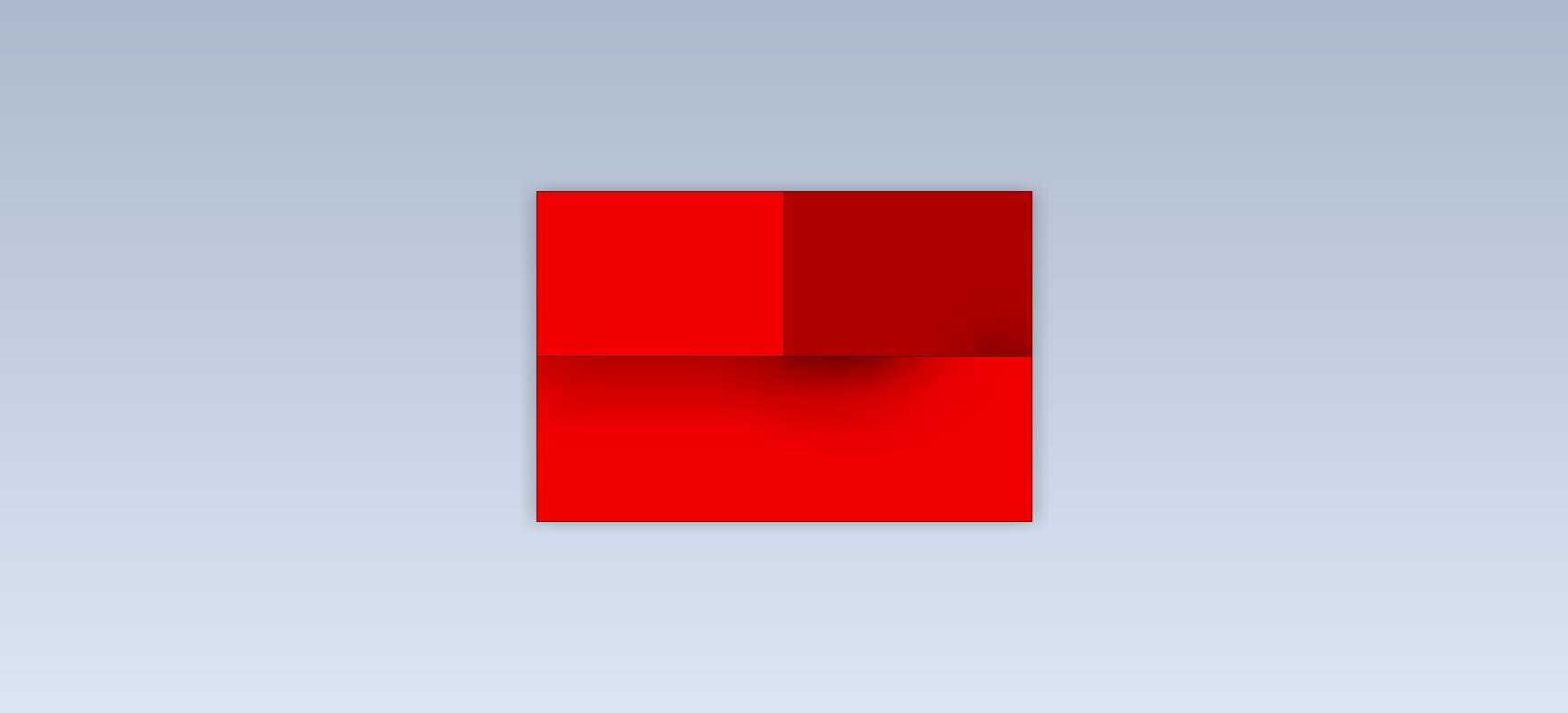

设计思路上，这类零件不需要复杂的曲面特征，全部采用规整的平面与垂直面组合，首先要确定基座的长宽尺寸，保证安装时的固定孔位有足够的布置空间，不会因为基座太窄导致固定螺栓距离边缘过近，降低安装后的连接强度。高位凸台的斜角角度需要和配套接触的零件端面角度完全匹配，角度公差控制在±0.1°以内才能保证面接触的贴合度，如果角度偏差过大，就会变成线接触，不仅支撑稳定性下降，长期受载还会出现局部压溃的问题。两个阶梯的高度差需要根据实际的避让需求确定，要保证低位基座安装后，高位凸台的高度刚好能接触到被支撑件的对应位置，不会出现顶起过高或者支撑不到位的情况。零件的所有棱边都做了微小的倒角处理，避免加工后出现锋利的飞边，在装配和调试过程中不会划伤操作人员，也能减少零件搬运过程中的边角磕碰损伤。

从外形尺寸与安装边界来看，这类支撑块的整体尺寸通常不会太大，基座部分的长宽一般控制在100mm以内，整体高度根据支撑需求在50-80mm区间调整，安装时需要预留出至少10mm的周边操作空间，方便固定螺栓的拧紧作业，斜角的最高处距离安装面的高度要比被支撑件的对应接触面低0.02-0.05mm，装配时通过薄垫片调整间隙，保证支撑面完全受力。如果是用于有振动的工况环境，基座的底面需要做平面度处理，平面度公差控制在0.02mm以内，避免安装后出现晃动，高位凸台的斜向接触面粗糙度要达到Ra1.6以上，减少接触摩擦带来的磨损，延长零件的使用寿命。

在建模练习过程中，做这类零件的时候要特别注意特征的先后顺序，先绘制基座的矩形草图拉伸成基础实体，再在基座的对应位置绘制斜角凸台的截面轮廓，拉伸到指定高度后，对两个阶梯的连接位置做圆角或者倒角处理，最后检查所有的尺寸是否符合设计要求，有没有出现特征重叠或者缺失的问题。很多初学者在做这类练习的时候容易忽略斜角角度和尺寸的匹配性，导致凸台和基座的连接位置出现缝隙或者多余的实体，这就需要在草图绘制阶段就把几何约束做完整，避免后续修改的时候出现尺寸联动错误。这类基础结构虽然简单，但是是很多复杂机械结构的组成单元，把这类基础零件的建模逻辑和设计要点吃透，后续做复杂装配体的时候就能更快理清各个零件之间的配合关系，减少设计过程中的错误。
