几何体乘法练习用多面体结构造型

这类多面体构型常出现在机械设计基础训练环节，很多刚接触三维建模的从业者，都会从这类基础几何运算练习切入，熟悉布尔运算、几何约束、空间曲面衔接的核心逻辑。日常做非标设备的外观包覆件、异形导流结构、特殊工装的定位支撑块时，经常会用到类似的几何叠加、切割、合并思路，不是单纯的练习摆件，背后的建模逻辑能直接迁移到实际工程场景里。

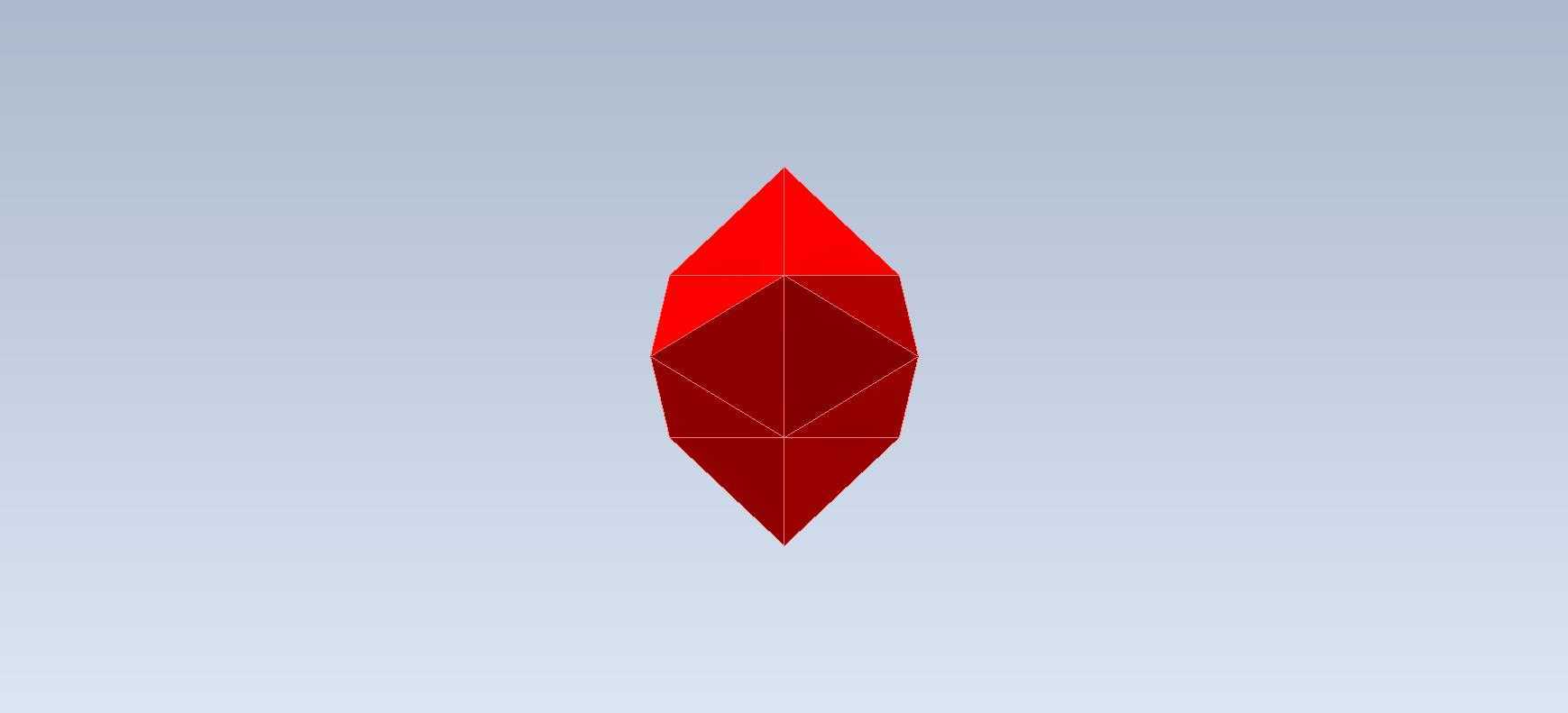

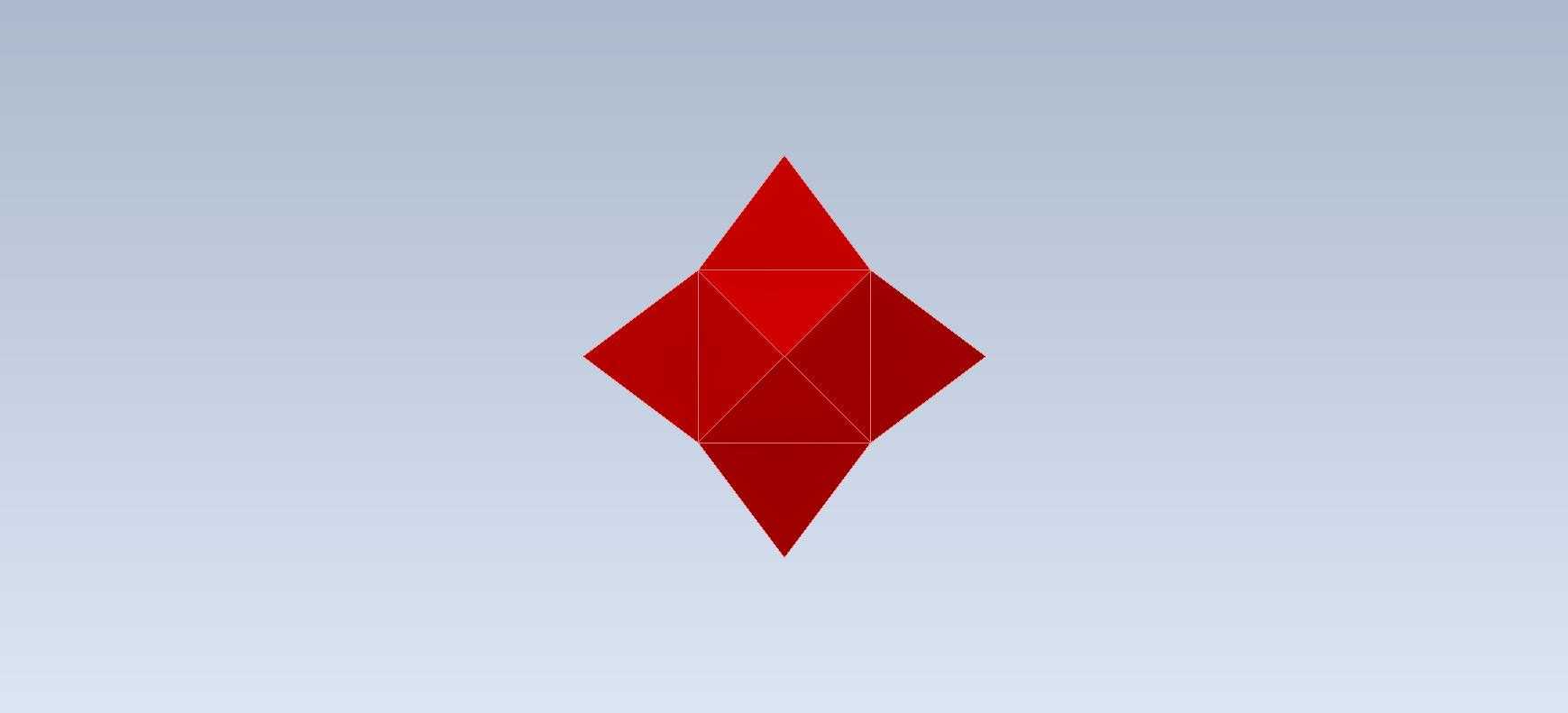

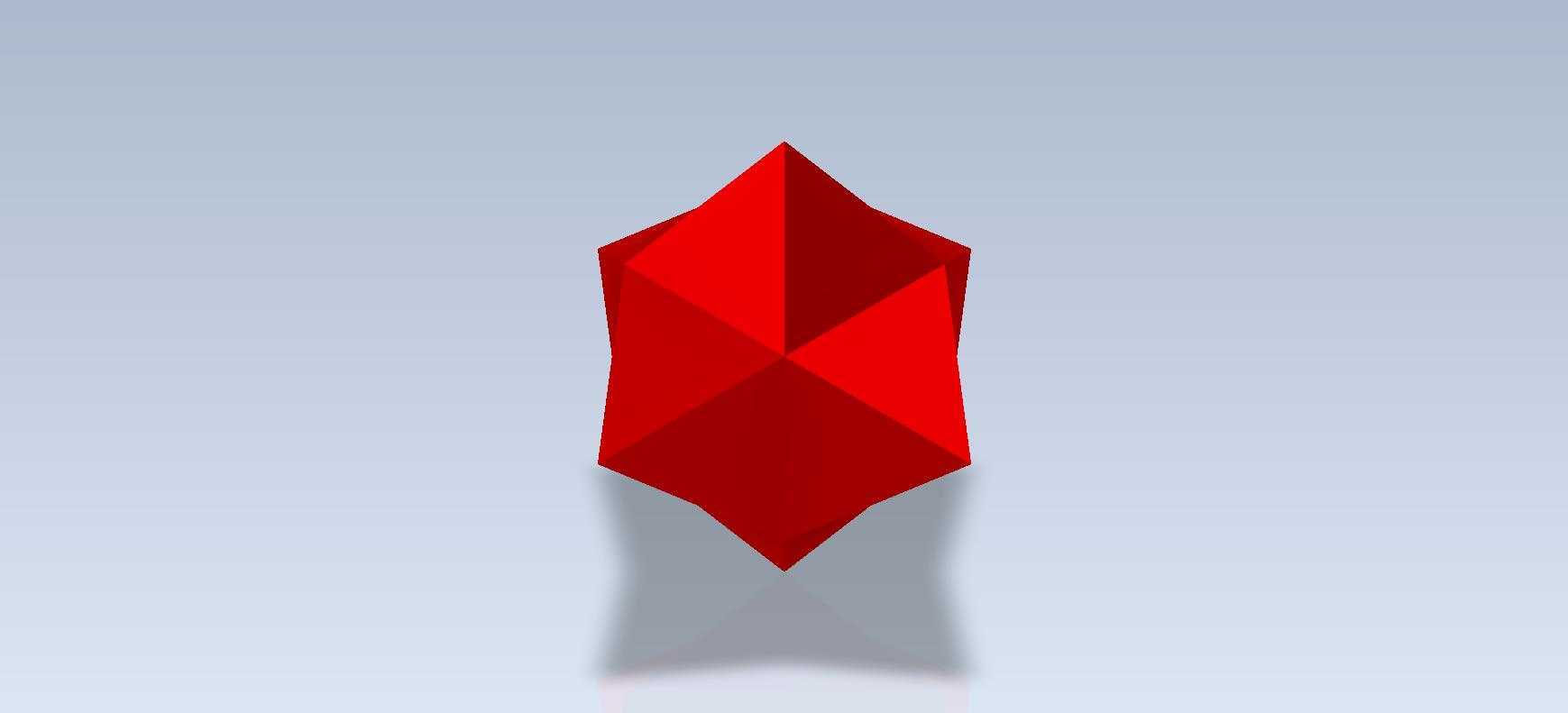

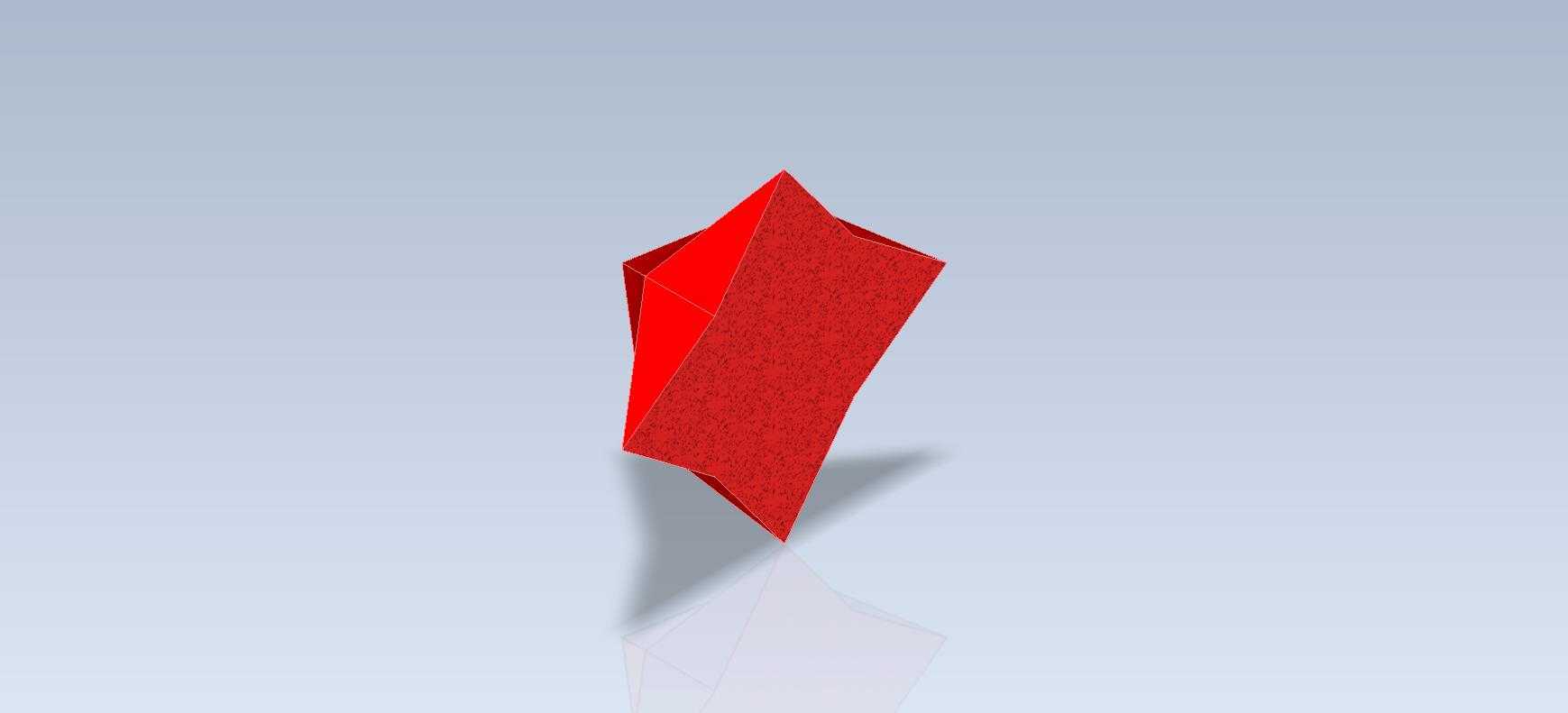

从结构本身来看，这个造型是通过单个基础几何单元，沿空间对称轴线做多次阵列、布尔合并得到的，整体沿中心竖轴完全对称，所有外表面都是平整的平面拼接，没有复杂的曲面曲率过渡，这种设计思路在做一些需要均匀受力的支撑垫块、物料导向分料块时非常实用——对称结构能保证受力时载荷均匀分布，不会出现单侧应力集中的问题，平面拼接的外形也方便后续做机加工时的装夹定位，不需要定制特殊的仿形夹具，普通平口钳配合角度垫块就能完成所有面的铣削加工。

实际工程应用里，类似构型的零件常被用在小型物料的分流导向工位，比如电子元器件分选设备里的分料挡块，对称的斜面能让下落的元器件顺着斜面滑到指定料道，不会出现卡料的情况；也可以作为设备内部的加强筋填充结构，在轻量化的同时保证结构刚性，相比实心方块能减少30%左右的材料用量，同时各个面的受力传递路径更短，抗冲击性能更好。做这类结构的建模时，首先要确定中心基准轴，所有几何单元的阵列都要以这个轴为定位基准，避免后续合并时出现面错位、缝隙的问题，每个几何单元的相交位置要做完全的布尔合并，不能留下重合的冗余面，不然导入工程图模块时会出现剖面线错误，也会影响后续CAM编程时的刀路计算。

从安装边界来看，这类对称多面体结构的安装基准一般选底部的平面，底部平面的平面度公差要控制在0.02mm以内，保证安装时和安装面完全贴合，不会出现倾斜；整体的外接圆直径可以根据实际安装空间做等比例缩放，缩放时要注意所有几何单元的比例保持一致，避免出现外形畸变；如果作为导向块使用，各个斜面的表面粗糙度要达到Ra1.6，减少物料滑动时的摩擦阻力，斜面和中心轴的夹角要根据物料的滑动摩擦角做调整，保证物料能靠自重顺利下滑，不会滞留在斜面上。

很多新手做这类练习时，容易忽略几何运算后的实体校验，做完布尔运算后不检查实体的完整性，经常会出现破面、非流形几何的问题，等到后续出工程图或者做3D打印、机加工编程时才发现问题，返工调整的时间比重新建模还久。正确的建模流程应该是先做单个基础几何单元，给单元添加完全定位约束，确定好阵列的角度和数量后做阵列，阵列完成后先检查每个单元的位置是否正确，有没有出现偏移，再做布尔合并运算，合并完成后用软件的实体检查功能校验是否有几何错误，确认无误后再添加倒角、圆角等工艺特征。这类基础练习的核心不是做出好看的外形，而是通过练习掌握几何约束、基准定位、布尔运算的核心逻辑，这些逻辑是所有复杂机械结构建模的基础，不管是做大型设备的机架结构，还是做小型的精密零件，都离不开这些基础操作的支撑。

在做实际产品设计时，这类对称多面体结构还可以衍生出很多变体，比如把平面改成微弧面，就能作为小型设备的减震支撑脚垫，弧面结构能吸收各个方向的震动；把内部做镂空处理，就能作为轻量化的安装支架，在保证刚性的同时降低整体重量，适合用在对重量有要求的移动设备、航空航天配套零件里。不管怎么变体，核心的设计思路都是从基础几何单元出发，通过阵列、布尔运算得到最终构型，这种设计方法的优势是参数化调整非常方便，只要修改基础单元的尺寸、阵列的角度和数量，就能快速得到不同尺寸、不同外形的系列化零件，不需要每次都重新建模，能大幅提升设计效率，减少重复劳动。
