六爪星形带中心孔机械传动连接零件

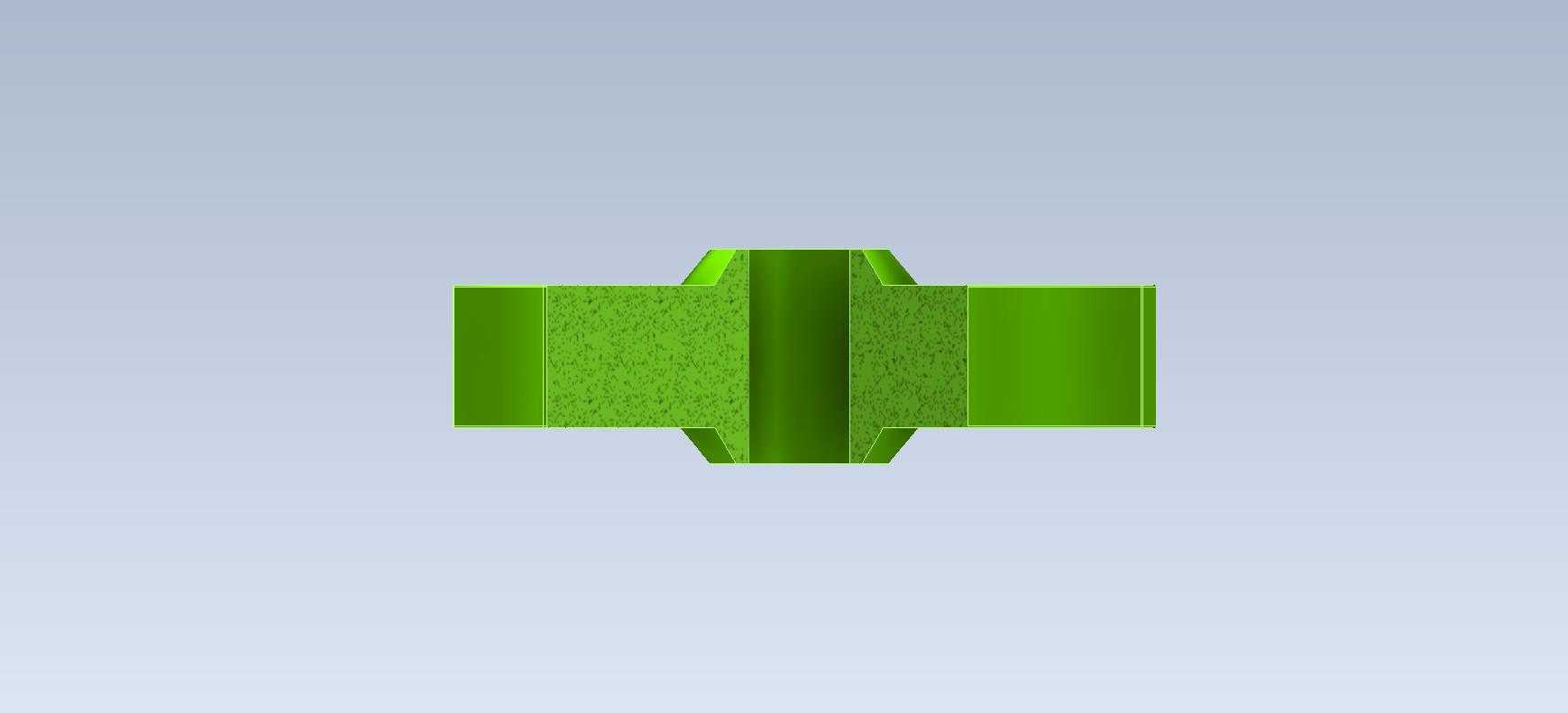

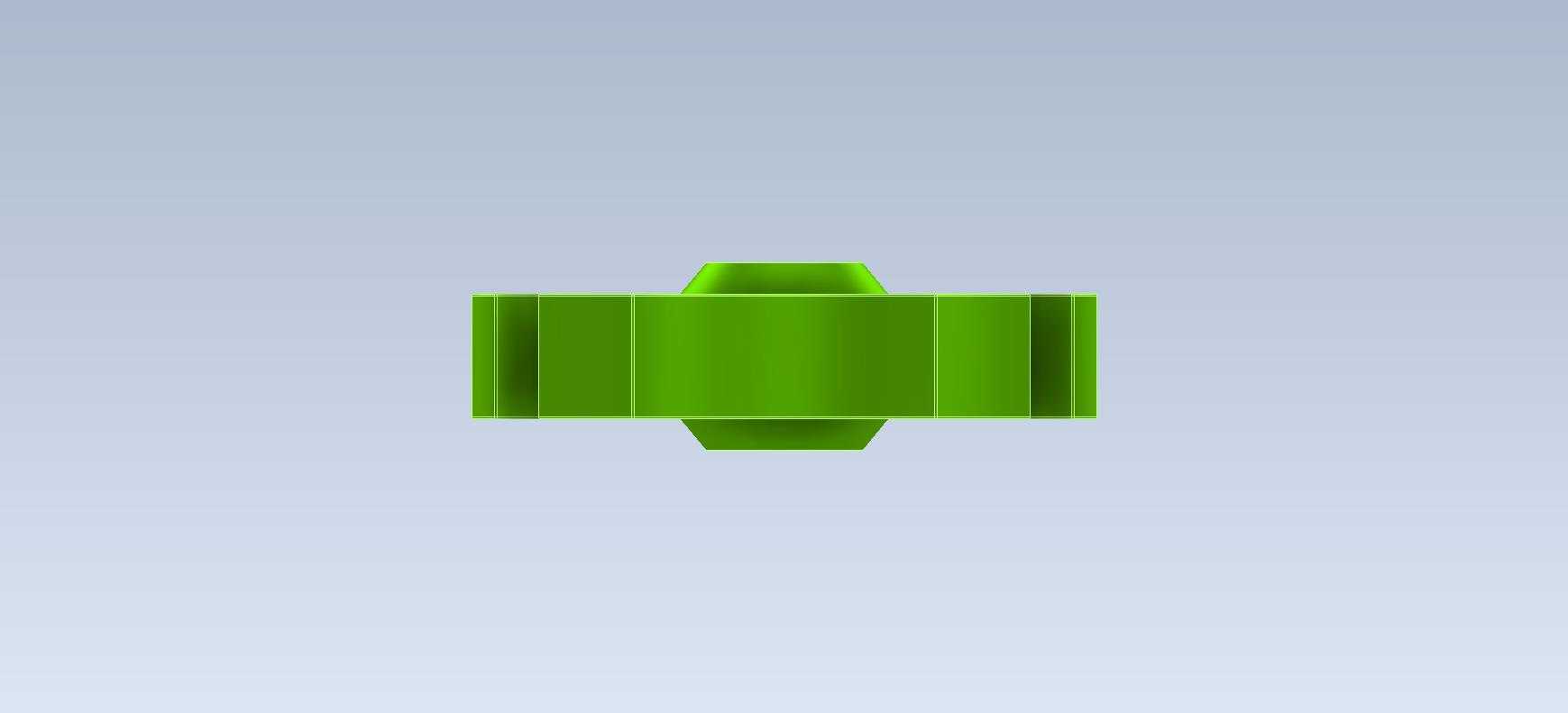

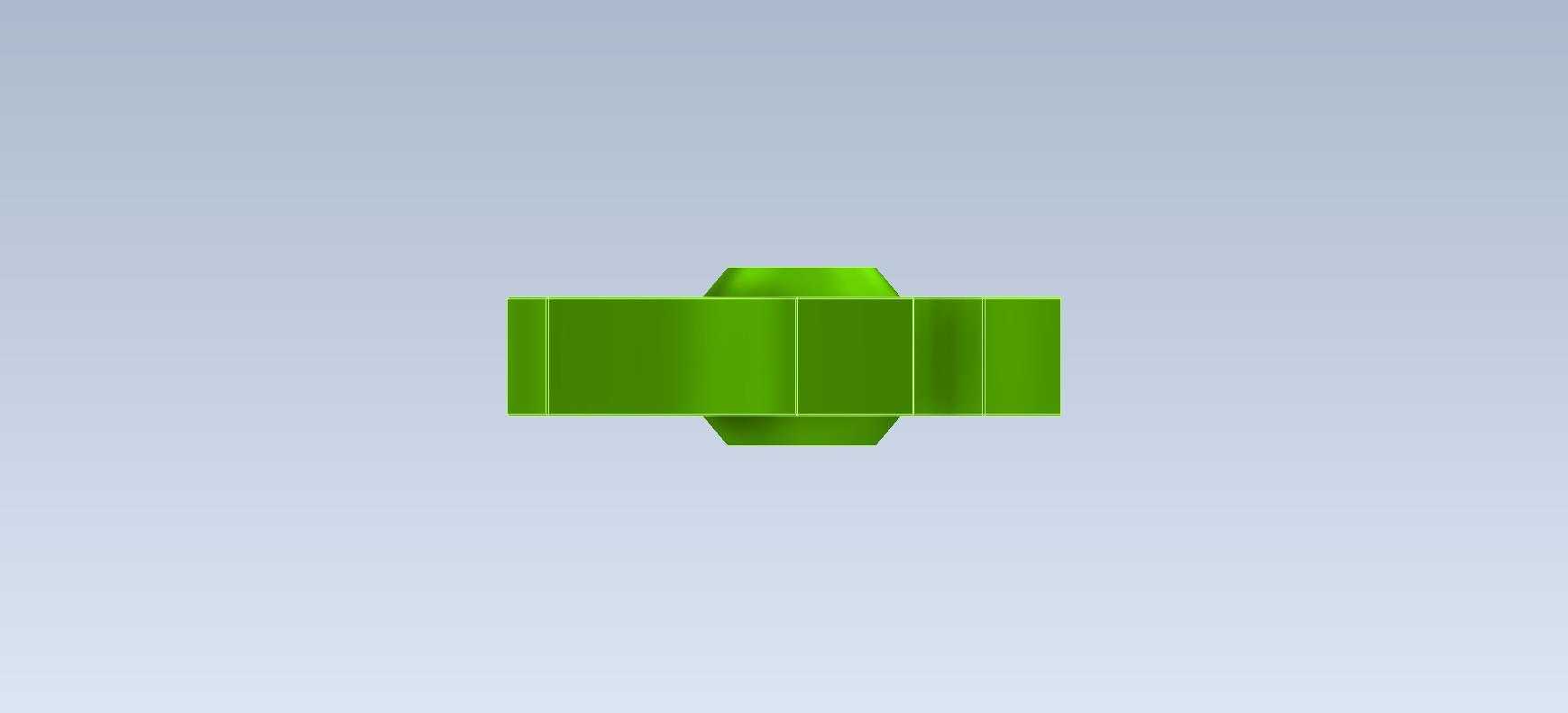

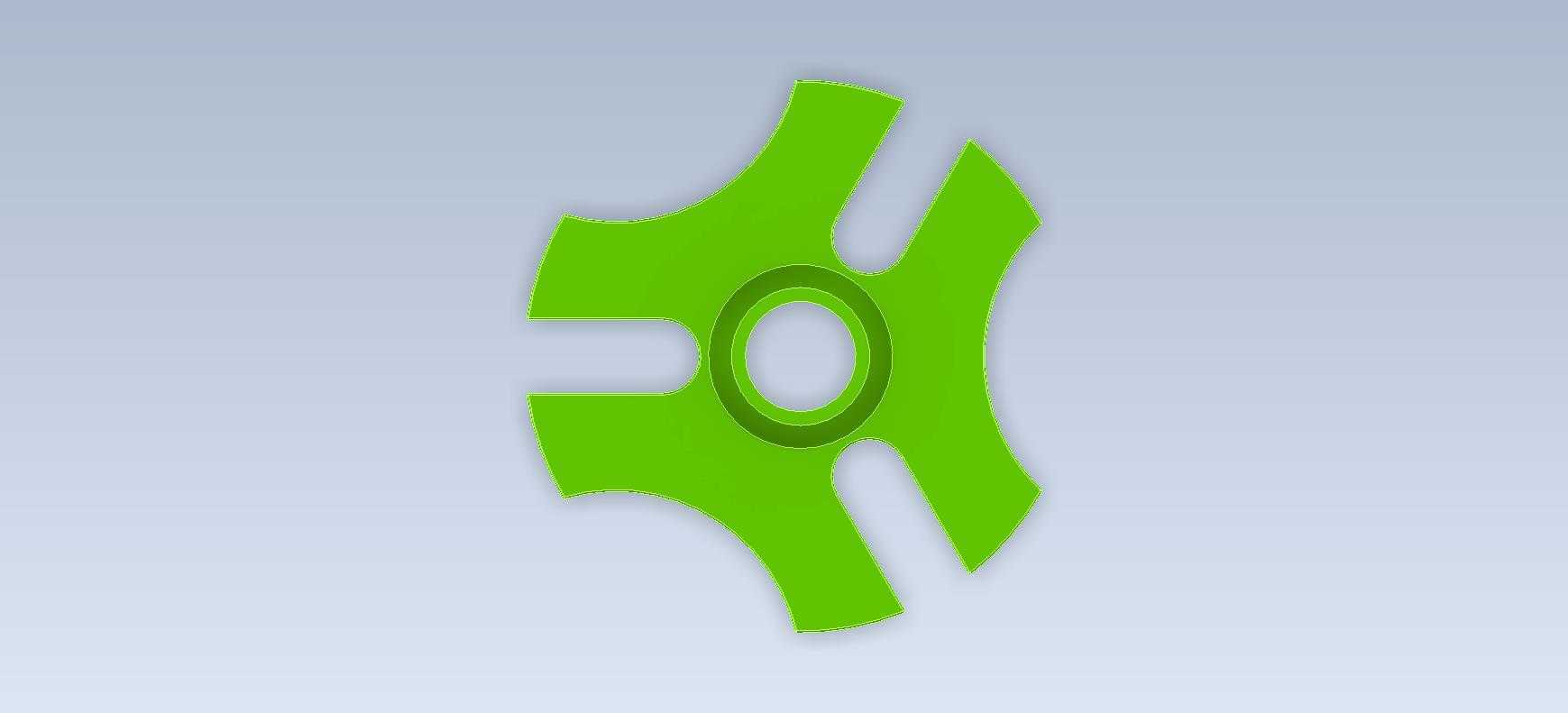

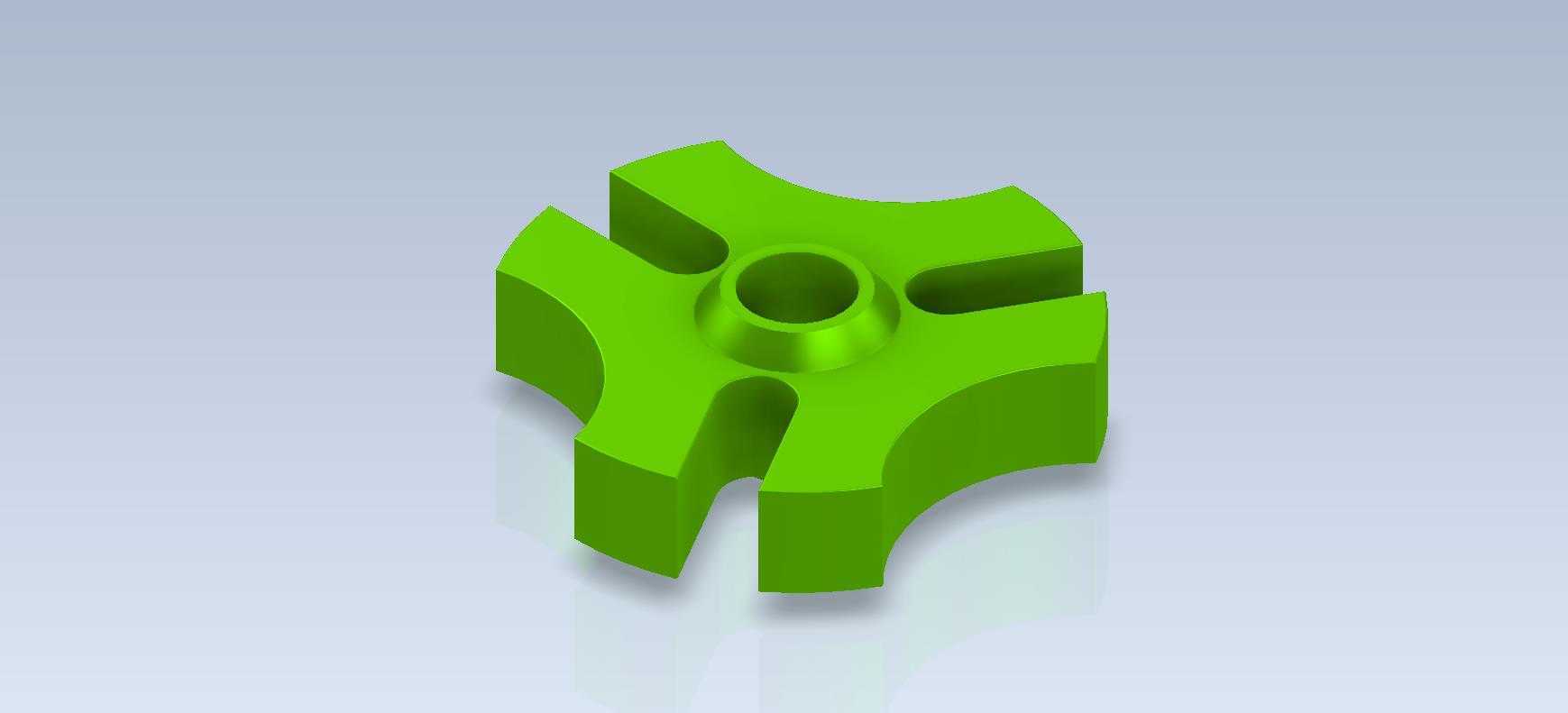

　　这类六爪星形带中心通孔的零件，常见于小型传动机构的扭矩传递环节，在轻载自动化输送线、小型桌面加工设备的动力输出端、办公自动化设备的走纸传动组里都能见到同结构的应用，核心作用是在两个同轴布置的轴端之间传递旋转扭矩，同时依靠爪部之间的预留间隙，抵消两轴安装时的微小同轴度误差，避免硬连接带来的轴系憋劲、轴承过早磨损问题。从结构设计逻辑来看，六个沿圆周均匀分布的凸爪采用圆弧过渡的外轮廓，没有尖锐的应力集中棱角，在承受交变扭矩载荷时，能有效分散爪部根部的应力，避免长期循环载荷下出现疲劳断裂；中心的通孔为阶梯孔设计，小孔段用于和驱动轴的光轴段配合定位，大孔段可容纳轴端的锁紧挡圈或者联轴器的弹性缓冲垫，装配时不需要额外加工复杂的定位结构，直接穿入轴端后用顶丝从爪部侧面的预留螺孔锁紧即可，安装效率比传统的平键连接高不少，适合小批量设备的快速装配场景。

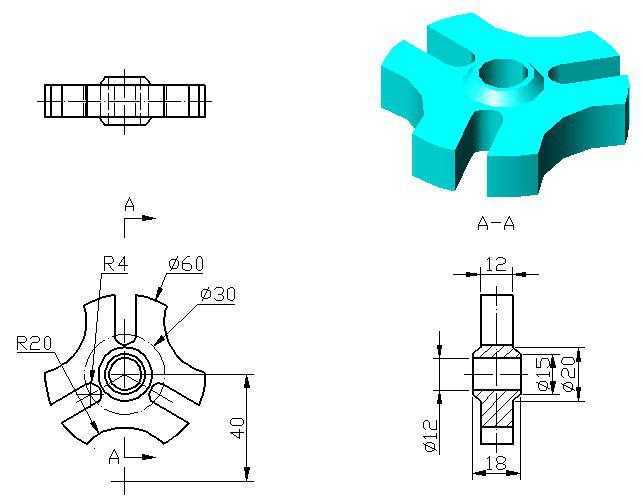

　　从安装边界尺寸来看，这类零件的最大外圆直径通常控制在50mm到80mm区间，轴向厚度根据传递扭矩的大小在15mm到30mm之间调整，中心通孔的直径适配6mm到15mm的常用光轴规格，六个凸爪的爪部宽度和槽宽保持一致，可和配套的星形联轴器弹性体、或者同规格的对接爪盘实现无间隙啮合，啮合时的接触面积经过计算，在传递额定扭矩时接触面的压应力不会超过常用工程塑料或者粉末冶金材料的许用应力值，既可以用尼龙、POM等工程塑料注塑成型用于低载荷、低噪音的传动场景，也可以用铝合金、45号钢经机加工后做表面氧化或者淬火处理，用于中等载荷、有一定转速要求的传动部位。

　　设计这类零件时，首先要根据所需传递的额定扭矩计算爪部的剪切强度和根部弯曲强度，确定凸爪的径向长度和轴向厚度，再根据对接轴的直径确定中心孔的配合公差，通常和轴的配合选用H7/h6的间隙配合，保证装配时能顺利套入轴端，同时不会有过大的径向晃动；凸爪的侧面和槽的侧面要保证平行度公差在0.02mm以内，确保啮合时受力均匀，不会出现单个爪部受力过大的情况；外轮廓的圆弧过渡半径不能小于2mm，一方面是减少应力集中，另一方面也方便加工时的走刀，不管是用数控铣削加工还是注塑模具成型，过小的圆角都会增加加工或者脱模的难度。

　　在实际设备维护中，这类星形连接零件的更换非常方便，不需要拆解整个轴系，只需要松开侧面的锁紧顶丝，就能从轴端直接抽出更换，相比传统的刚性联轴器，能大幅缩短设备停机维护的时间；如果是用工程塑料制作的款式，本身还具备一定的减震降噪效果，在对噪音控制有要求的办公设备、医疗辅助设备里应用非常广泛。建模过程中需要注意六个凸爪的圆周均布公差，阵列时要保证每个爪的角度误差在0.1度以内，否则装配时会出现对接卡顿、啮合间隙不均匀的问题；中心孔的同轴度要相对于零件的外圆基准控制在0.03mm以内，避免转动时出现偏心抖动；爪部的所有棱边都要做0.5mm的倒角处理，去除加工毛刺，同时也能在对接装配时起到导向作用，方便和对接零件快速啮合。这类结构的零件还有一个衍生应用场景，就是作为小型设备的手动调节旋钮的阻尼啮合件，依靠爪部之间的弹性啮合提供档位感，在一些需要手动调节档位的小型实验设备、桌面工装里，这种六爪结构能提供清晰的档位反馈，同时结构简单，不需要额外的弹簧或者钢珠结构就能实现档位定位，能有效降低零件的加工成本和装配复杂度。
