带安装底座的立式定位支撑结构件

项目分类:通用机械零部件 发布时间:2024-12-26 ID:867506
  • 带安装底座的立式定位支撑结构件
  • 带安装底座的立式定位支撑结构件
  • 带安装底座的立式定位支撑结构件
  • 带安装底座的立式定位支撑结构件
  • 带安装底座的立式定位支撑结构件
  • 带安装底座的立式定位支撑结构件
  • 带安装底座的立式定位支撑结构件
  • 带安装底座的立式定位支撑结构件
  • 带安装底座的立式定位支撑结构件

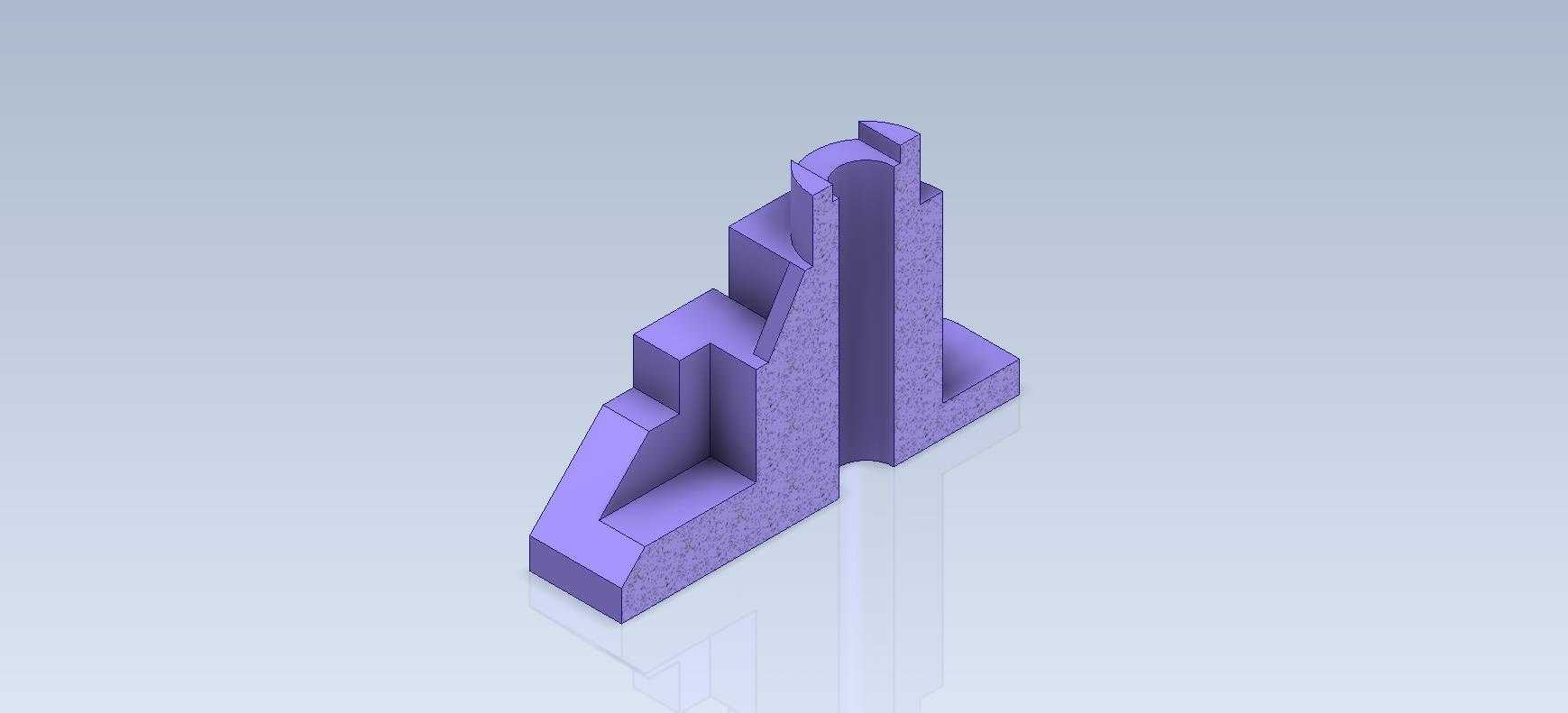

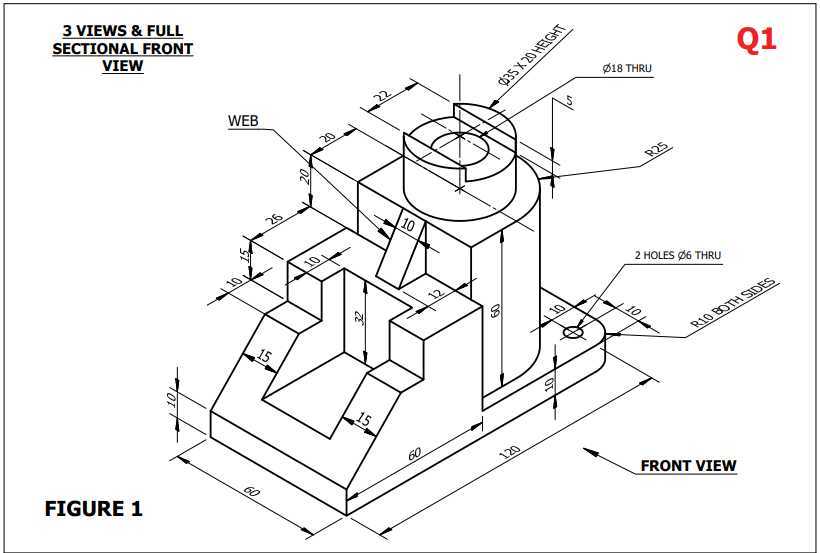

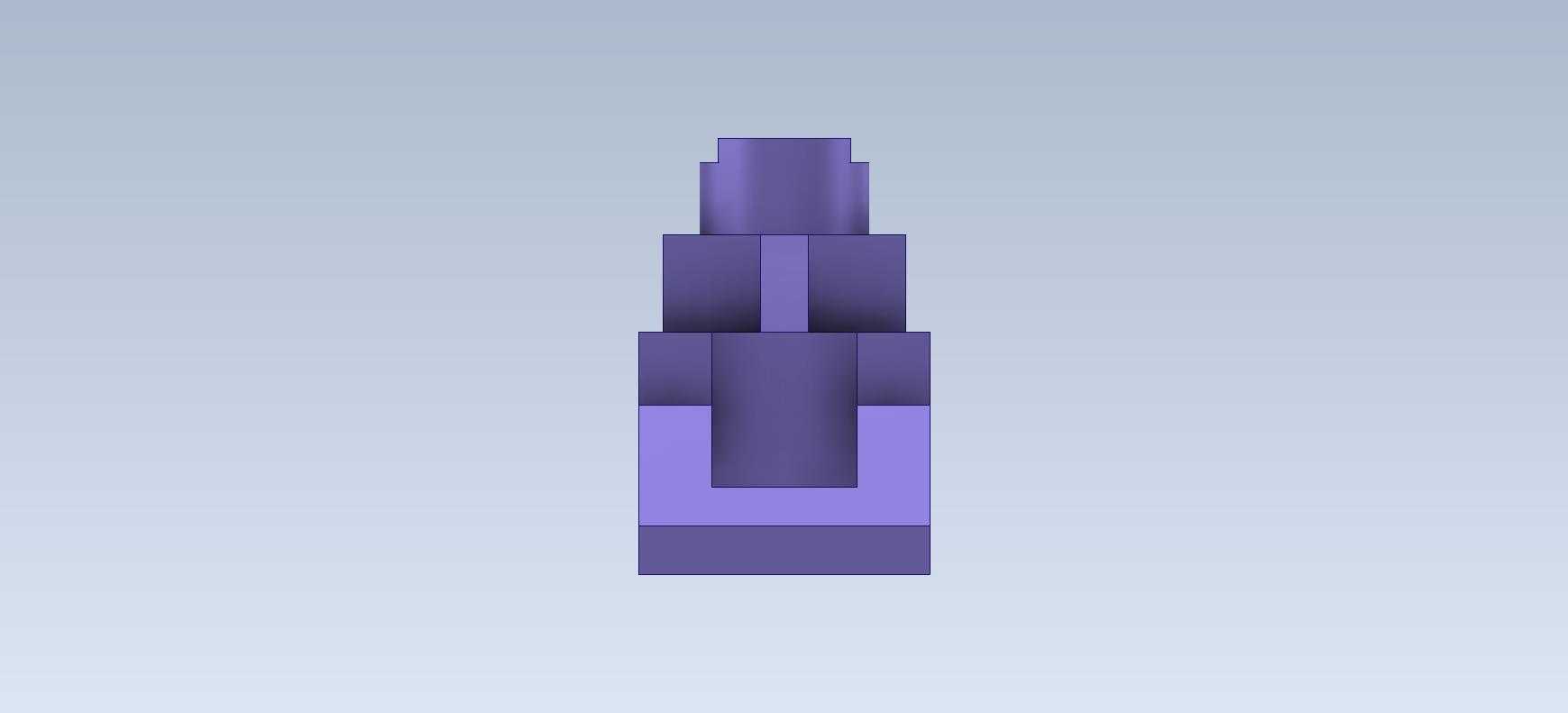

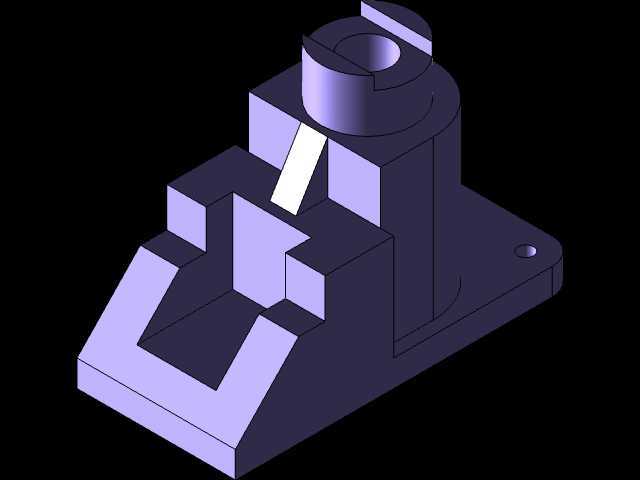

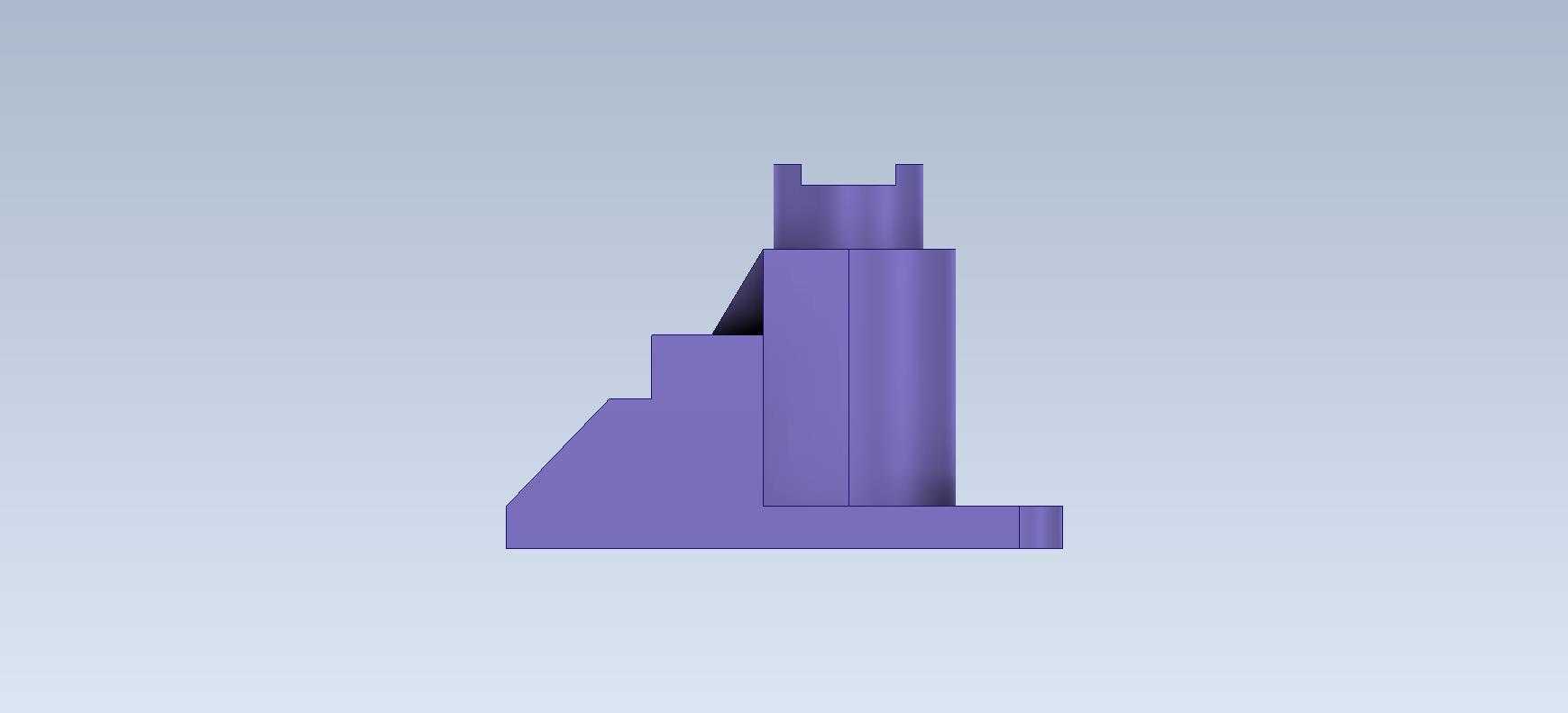

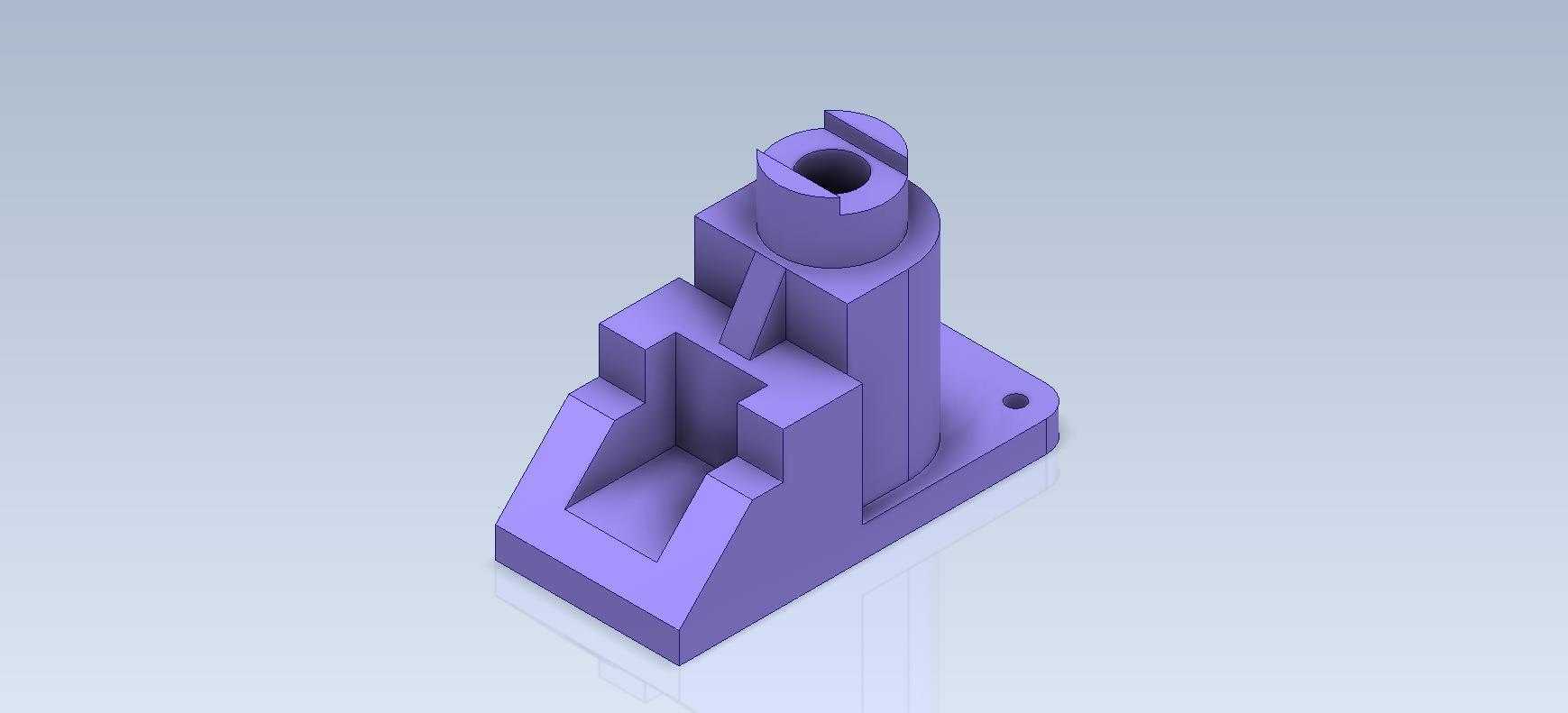

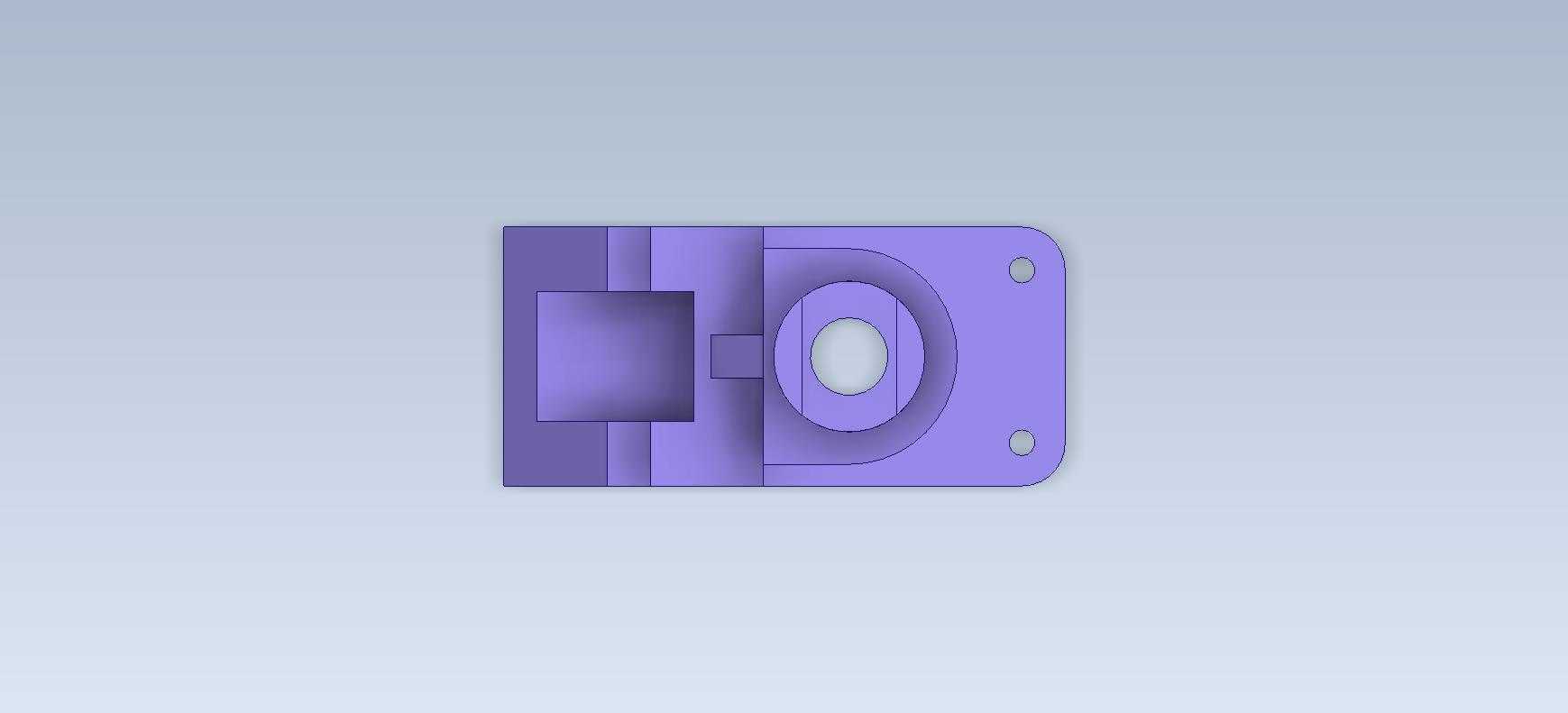

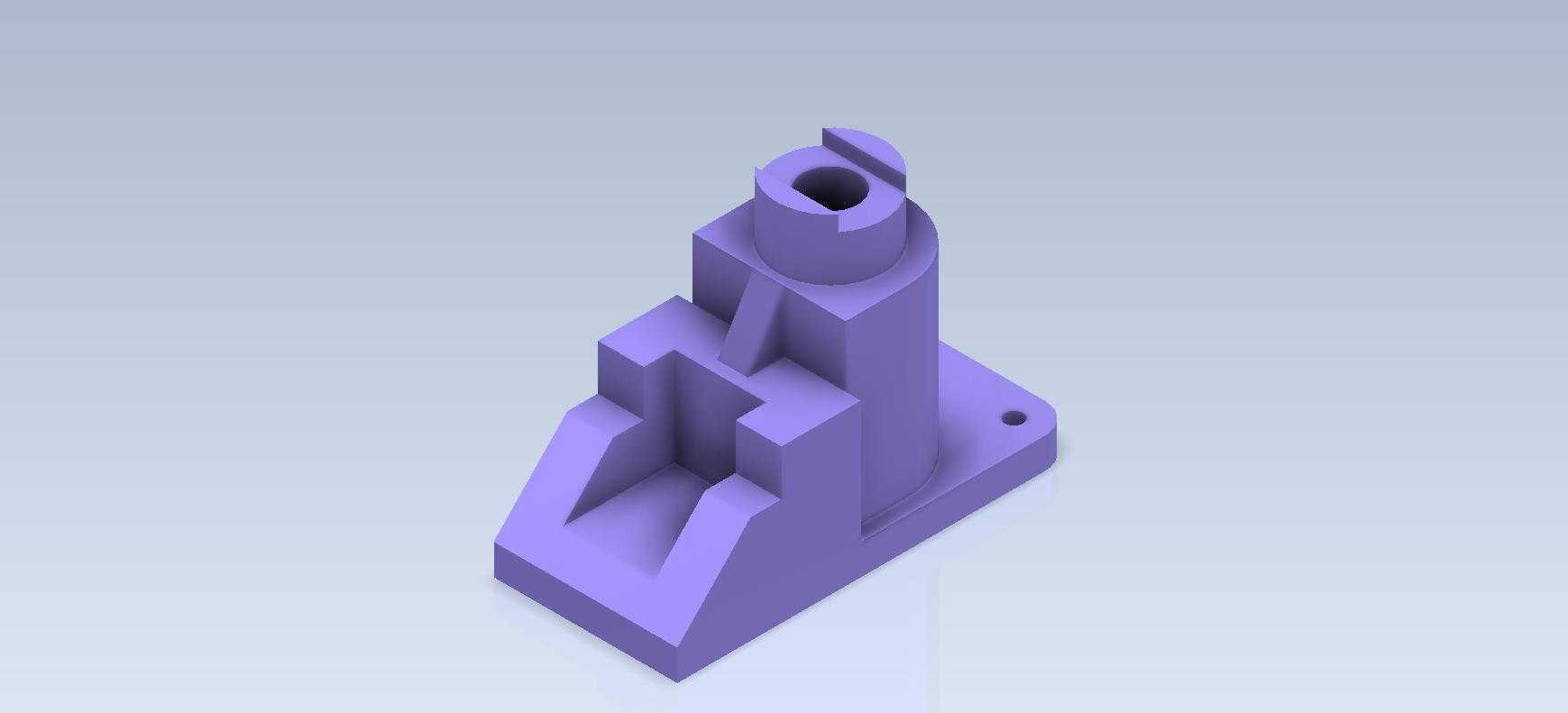

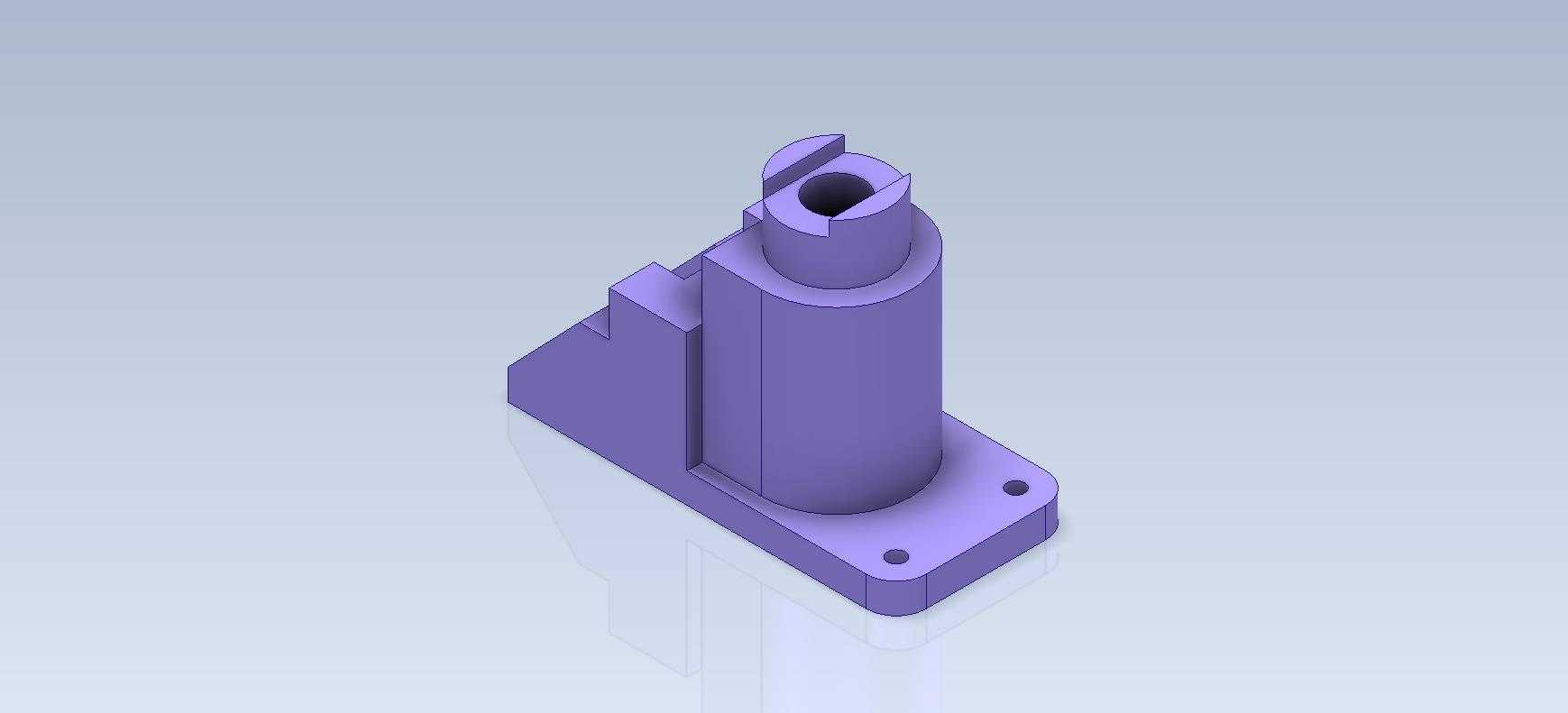

  在自动化产线的工位定位、小型工装夹具的支撑模块、教学实训台的装夹单元场景中,这类带方形安装底座的立式支撑结构件是十分常见的基础功能零件,它不需要承担大吨位的重载载荷,核心作用是为上方需要定位的轴类零件、检测探头或者小型执行元件提供稳定的安装基准,同时通过自身的结构特征完成周向防转与轴向限位,避免配套部件在设备运行过程中出现偏移、晃动的问题。从结构设计逻辑来看,底部的方形安装法兰是整个零件的安装基准面,法兰边角处预留的沉头安装孔,可以直接通过内六角螺栓将整个零件固定在设备的安装基板或者工装台面上,法兰底面做了全平面铣平处理,安装时能够和安装基面完全贴合,不会出现翘边、虚接的问题,保证整个支撑结构的垂直度满足装配要求。

  主体向上延伸的立式柱体顶部做了同轴的内孔设计,这个内孔是核心的配合位,孔壁的公差可以根据配套轴件的配合需求选择间隙配合或者过渡配合,内孔侧壁开设的键槽结构,能够和插入孔内的轴件上的平键配合,彻底限制轴件的周向转动自由度,避免轴件在传递小扭矩或者往复动作时出现跟转的情况。柱体和底部法兰连接的位置,做了多组加强筋结构过渡,这些加强筋不是等厚的均匀设计,而是根据受力方向做了差异化的厚度调整,朝向零件正面开槽的一侧筋位厚度更大,因为这个方向是日常装拆配件时受力最集中的区域,加厚的筋位可以避免装拆过程中柱体和法兰连接处出现应力开裂,同时也能抵消设备运行时产生的振动对结构强度的影响。

  零件正面开设的阶梯型凹槽,不是冗余的装饰结构,这个凹槽一方面是为了给配套的锁紧件、检测传感器的走线预留安装空间,另一方面可以在保证结构强度的前提下减少零件的整体用料,降低零件的自重,对于需要频繁移动的小型便携工装来说,自重的降低能够有效减少移动时的惯性冲击。从安装边界尺寸来看,方形法兰的边长控制在常规工装安装的通用尺寸范围内,安装孔的孔距符合小型机械零部件的安装孔位标准,可以直接适配市面上多数标准型材台面、工装基板的预留孔位,不需要额外做转接板设计,顶部柱体的高度也做了合理控制,既能够满足上方配件的安装高度需求,也不会因为柱体过高导致整体结构的刚性下降,在承受侧向力的时候出现形变。

  建模过程中需要重点关注几个关键的尺寸公差:顶部内孔的圆柱度、内孔和底部安装法兰面的垂直度、法兰安装面的平面度,这几个形位公差直接决定了零件装配之后的精度,如果内孔和法兰面的垂直度超差,插入内孔的轴件就会出现倾斜,导致上方安装的配件定位不准,影响整个工位的作业精度。另外,各个转角位置都做了微小的圆角过渡,避免尖角位置出现应力集中,同时也能减少加工过程中刀具的磨损,在实际加工的时候,不管是采用机加工方式制作金属件,还是采用3D打印方式制作塑料实训件,这些圆角过渡都能降低加工难度,减少后续去毛刺的工作量。这类结构件虽然看起来造型简单,但是在小型自动化设备、教学实训装置、简易工装夹具里的应用频次非常高,很多刚接触结构设计的人员在做这类零件的时候,很容易忽略加强筋的受力匹配、安装孔的沉头深度、配合位的公差预留这些细节,要么导致零件安装之后强度不足容易断裂,要么就是配合间隙不合适出现装拆困难的问题,建模的时候需要结合实际的装配场景反复调整各个结构的尺寸比例,才能让零件既满足功能需求,又具备良好的加工工艺性。
