瓜棱造型敞口储物罐三维设计

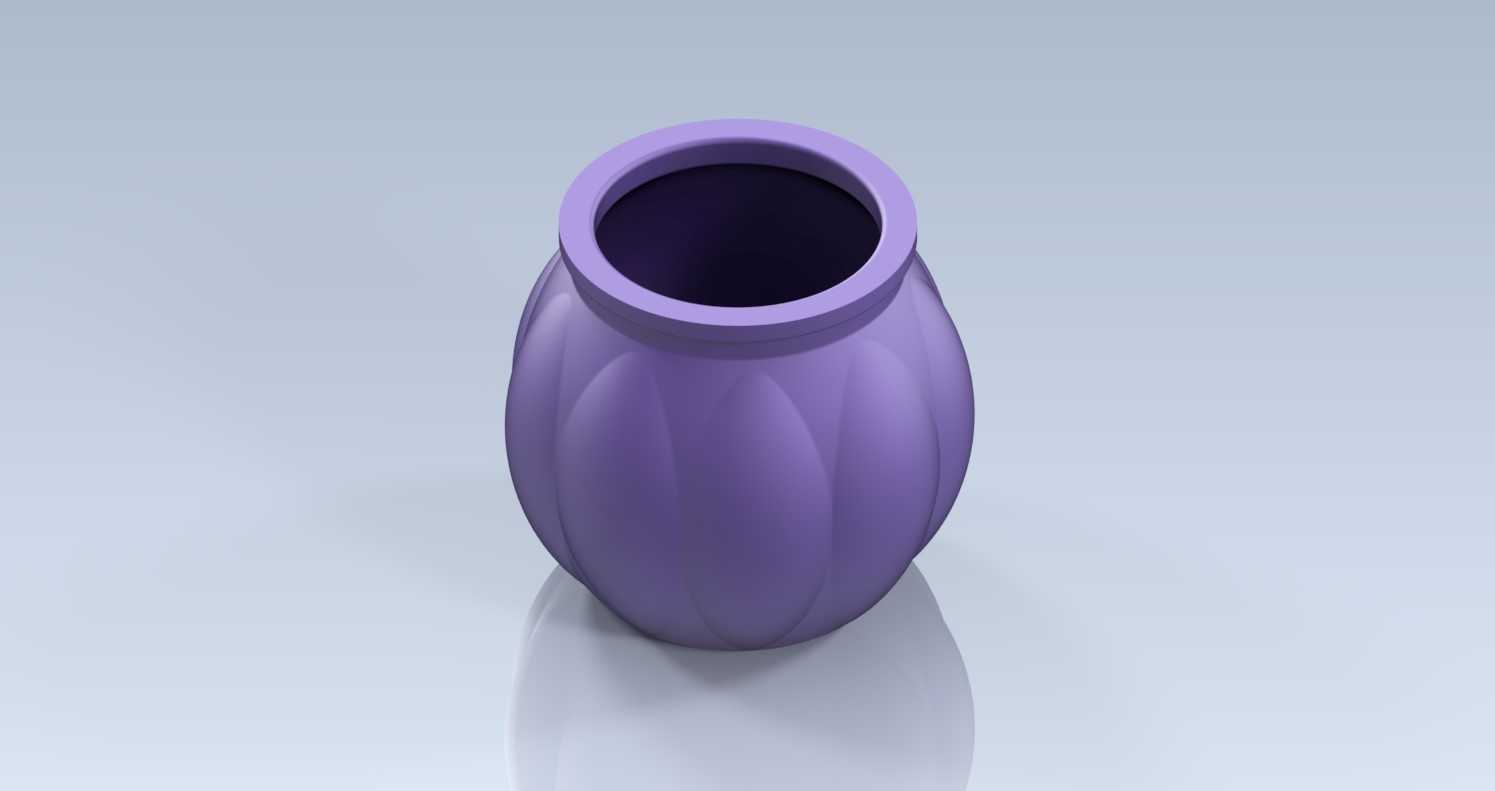

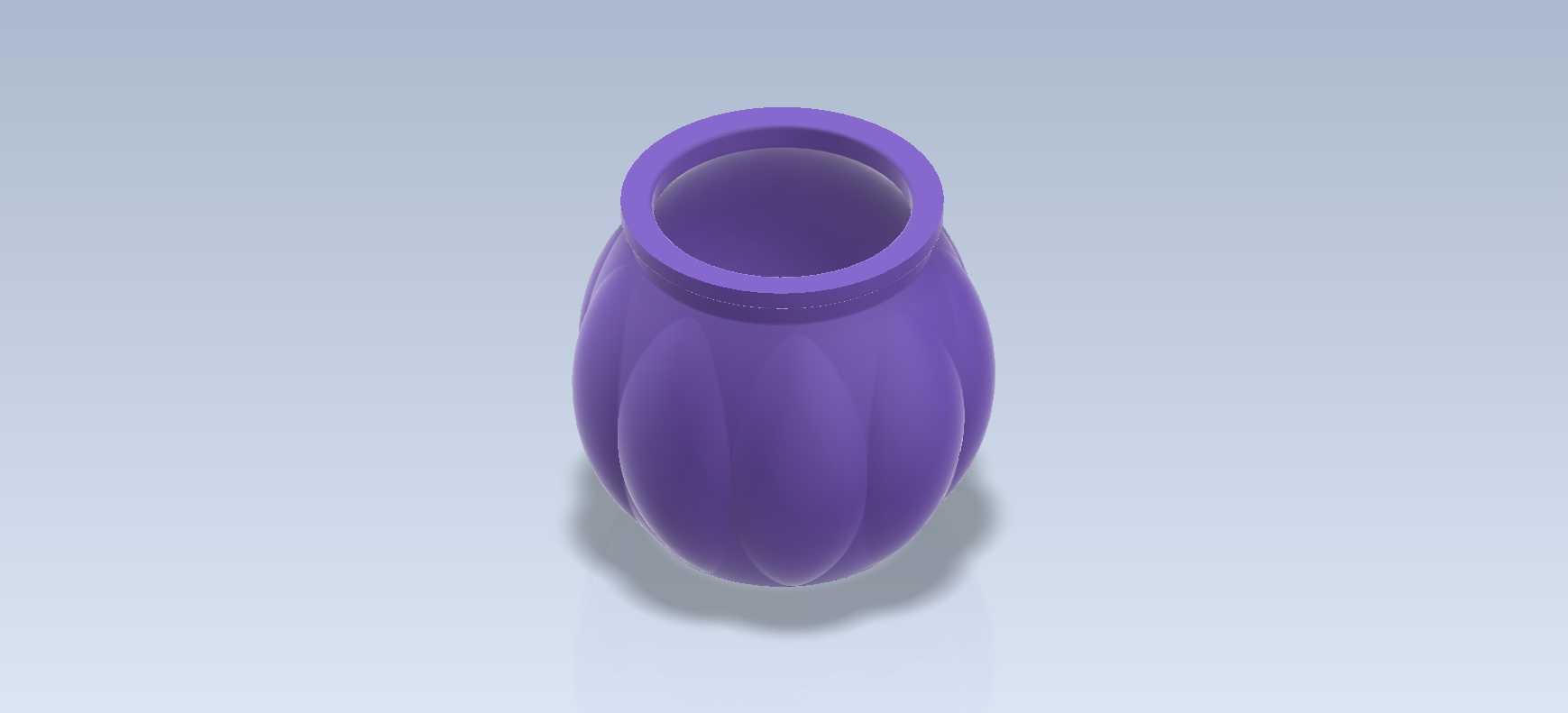

　　这款瓜棱造型的敞口容器，在日用塑料制品、小型工艺摆件生产场景中应用广泛，可作为桌面收纳容器、小型花艺花器、文创周边衍生产品的结构原型，适配小型注塑机批量生产，也可通过3D打印制作小批量定制款产品，满足文创市集、家居软装搭配的差异化需求。从结构功能来看，敞口设计取放内部物件无遮挡，罐身的瓜棱凸起并非单纯装饰，一方面在同等壁厚条件下提升了罐身环向刚度，减少薄壁注塑件的收缩变形风险，另一方面凸起的棱线可增加手持时的摩擦力，避免表面光滑的罐体从手中滑落，底部做了微凸的环形支撑边，放置在平面上时可避开接触面的微小颗粒，保证放置平稳，不会出现晃动倾斜的问题。

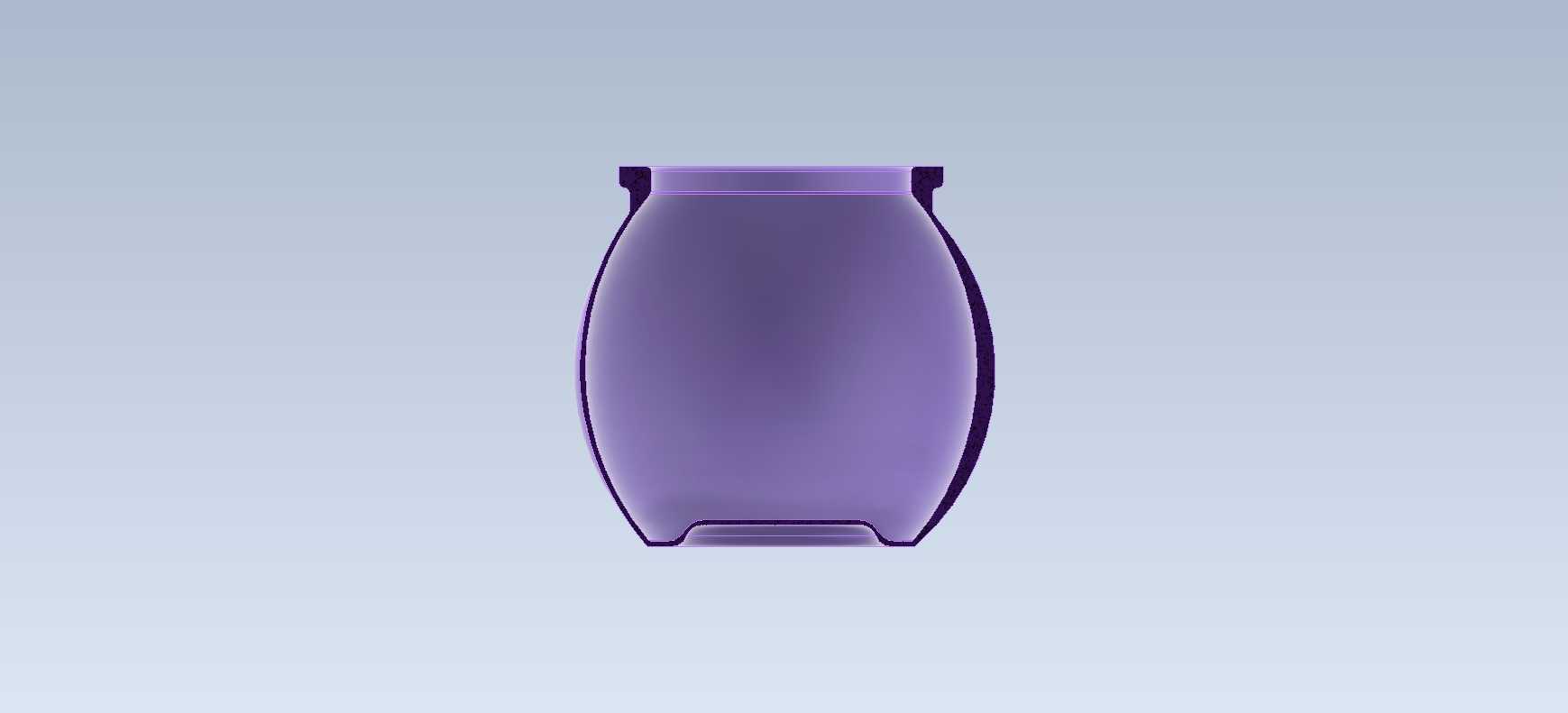

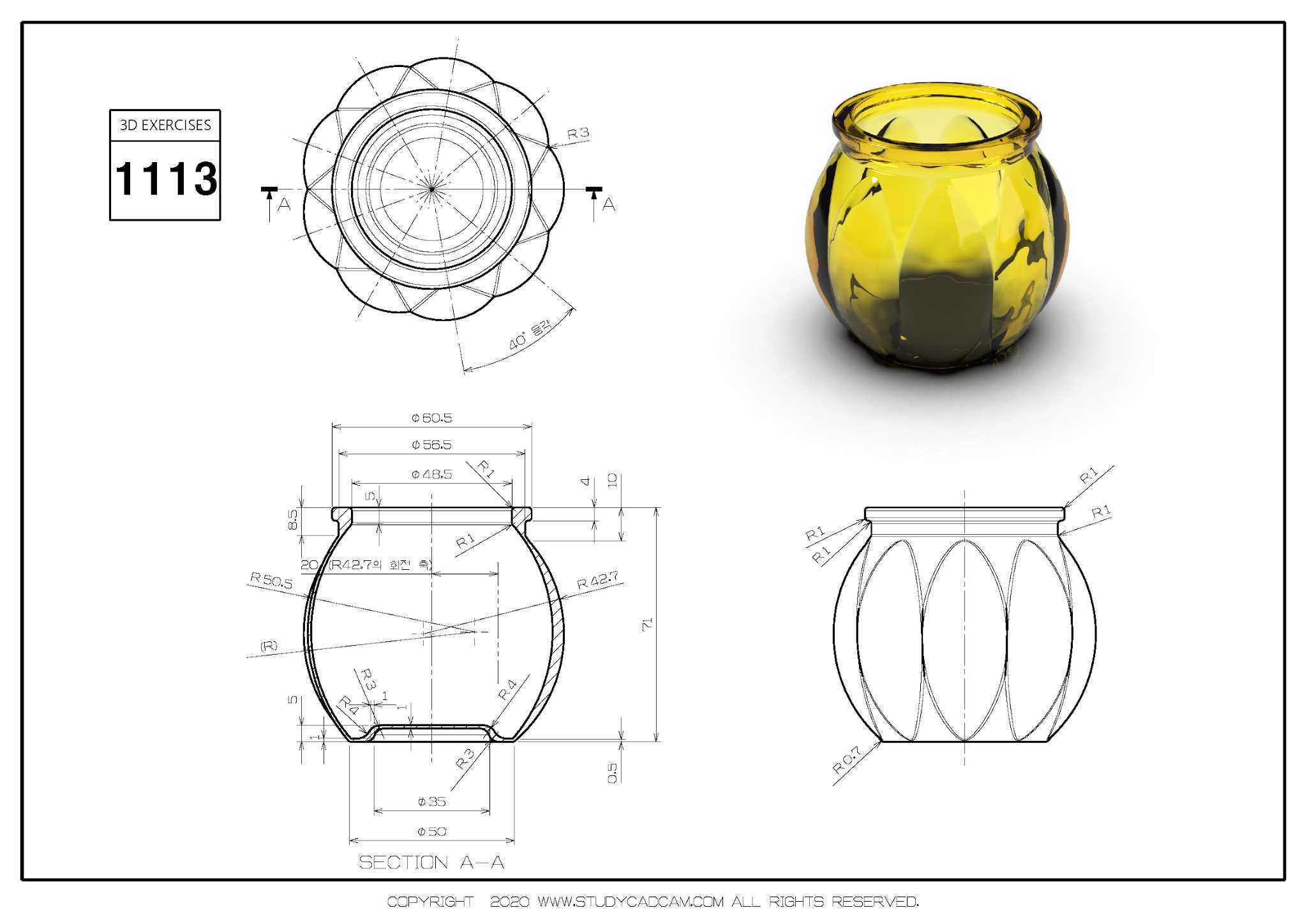

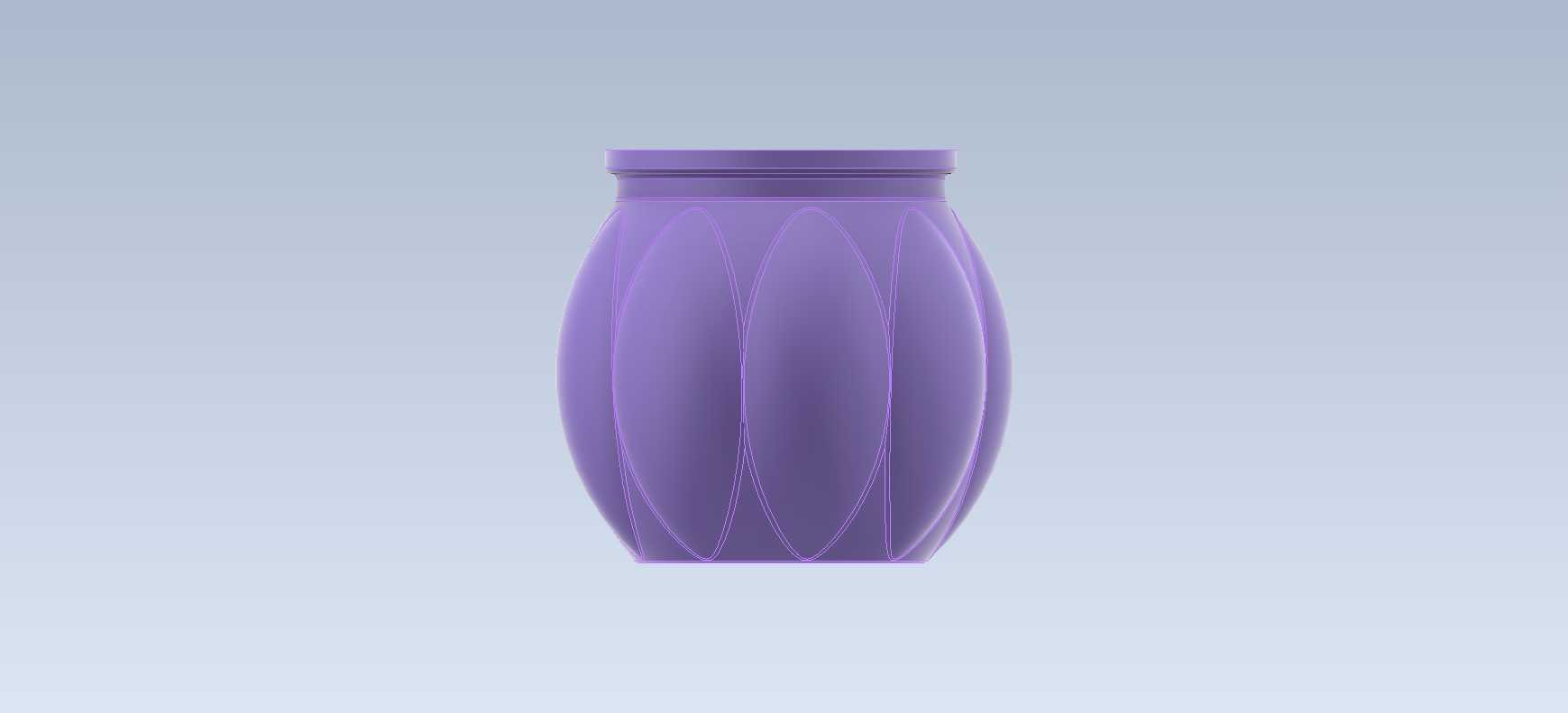

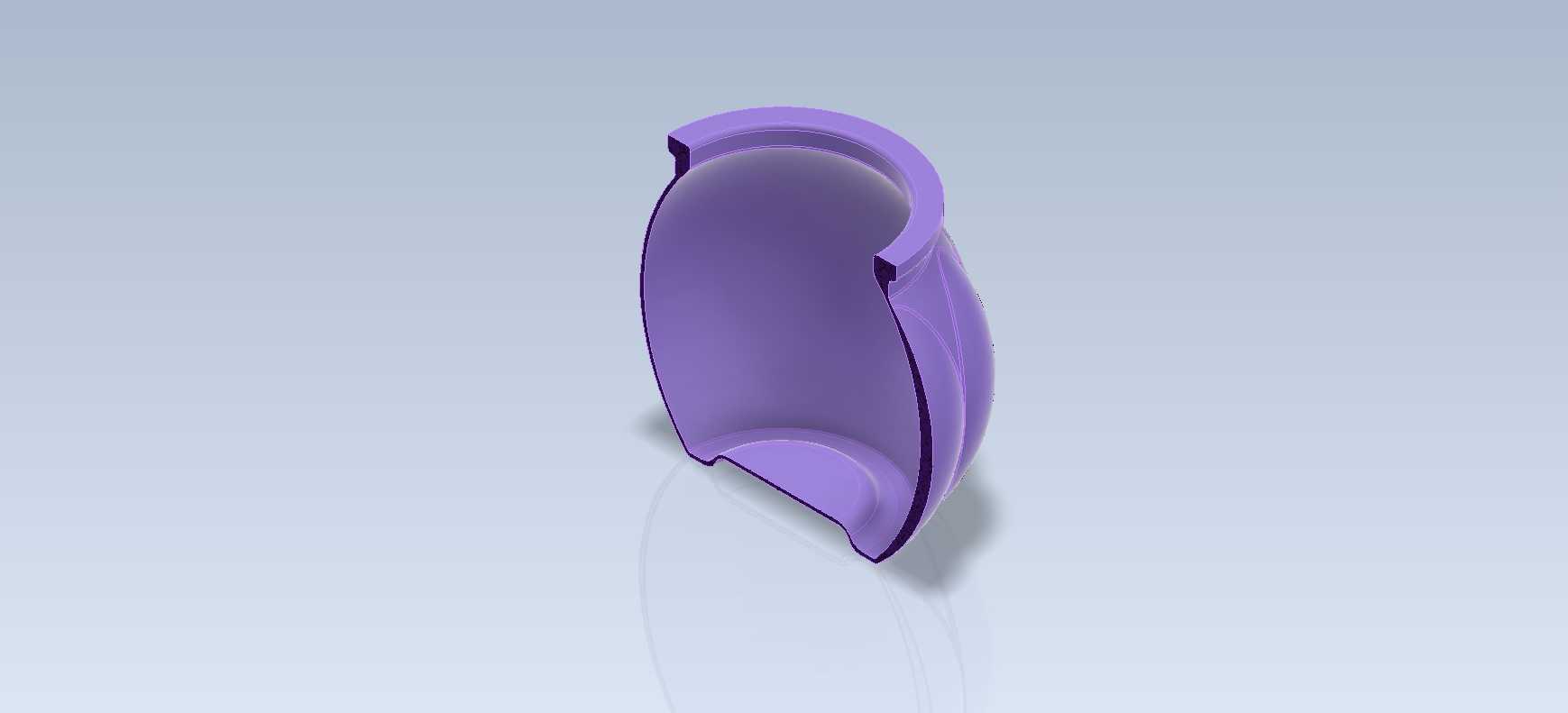

　　设计过程中先确定罐体的整体容量边界，整体高度控制在适合单手握持的区间，罐口直径略小于罐身最大直径，既保证敞口的取放便利性，也避免罐口过大导致整体重心上移，放置时稳定性下降。曲面建模阶段先绘制罐身的截面轮廓，以中心轴线为旋转基准生成基础回转体，再通过阵列的曲面切割特征，在罐身均匀加工出内凹的弧面，自然形成外凸的瓜棱结构，棱线与弧面之间做了R2的圆角过渡，避免注塑时出现应力集中，也防止日常使用时棱边划伤手部。壁厚设计遵循均匀等厚原则，整体壁厚控制在2mm，罐口位置做了加厚卷边处理，提升口部的抗冲击能力，避免磕碰时出现豁口，底部环形支撑边的厚度与罐身保持一致，防止注塑冷却时因壁厚不均产生缩痕。

　　安装与适配边界方面，该模型可直接对接注塑模具设计流程，分型面设置在罐口顶端的平面位置，脱模斜度按照1:50的比例设置在瓜棱的弧面位置，保证开模时不会出现粘模问题，若作为3D打印原型使用，无需额外添加支撑结构，罐身的曲面过渡角度均大于FDM打印的45度临界角，可直接打印成型，减少后期支撑打磨的工作量。日常使用场景中，该结构可适配不同的材质工艺，若采用食品级PP材质生产，可作为干货储物罐使用，罐口可配套适配的硅胶密封圈盖体，实现密封防潮功能；若采用PLA材质打印制作，可作为桌面笔筒、化妆刷收纳桶使用；若采用陶瓷注浆工艺生产，可作为家居软装的小花器，搭配干花做装饰摆件。

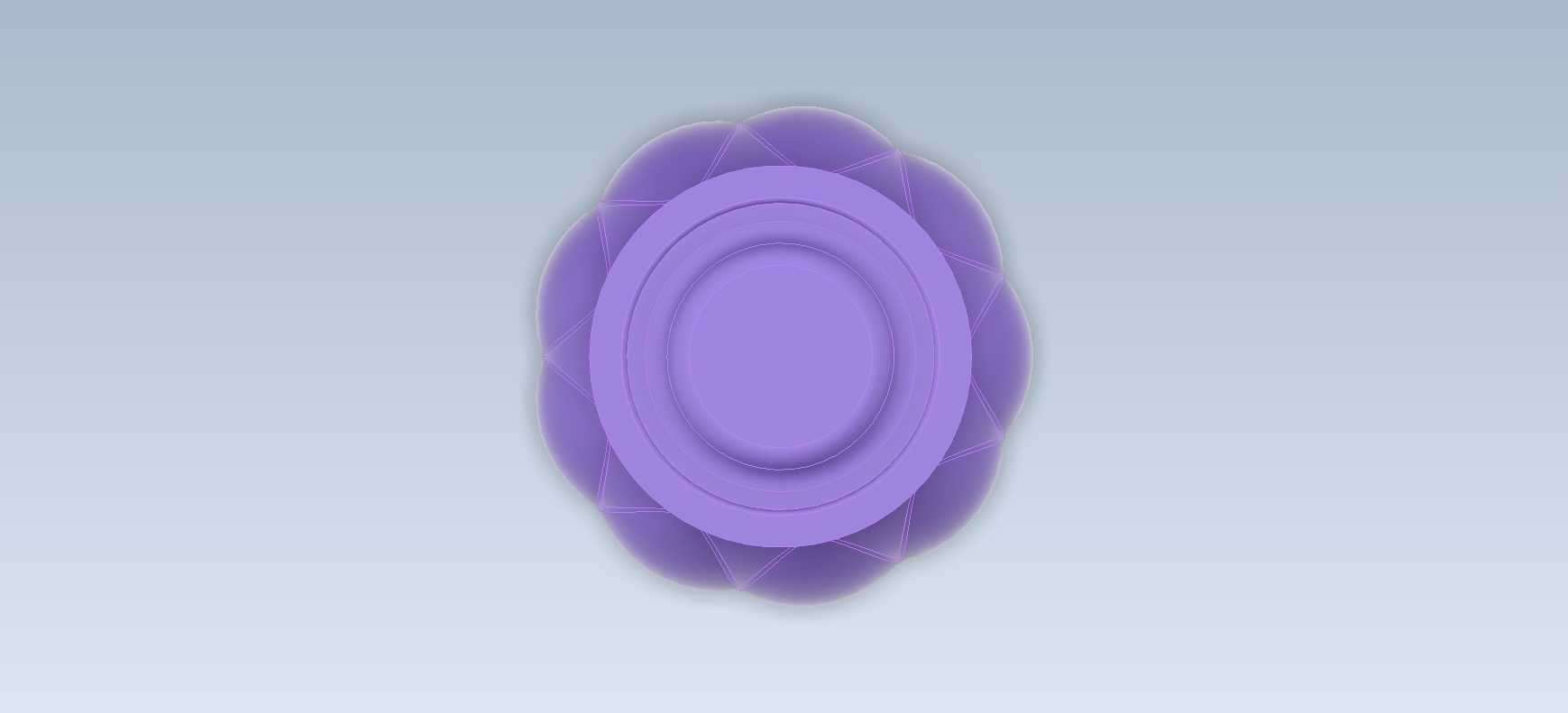

　　结构验证阶段重点校核了罐身的抗挤压性能，在瓜棱结构的加强作用下，罐体侧面承受10N的径向压力时，变形量小于0.5mm，满足日常使用的强度需求，不会因轻微挤压出现永久变形。底部的环形支撑边宽度设置为3mm，既保证足够的支撑接触面积，也不会因支撑边过宽导致底部容易积存污渍，清洁时可直接冲洗，无清洁死角。
