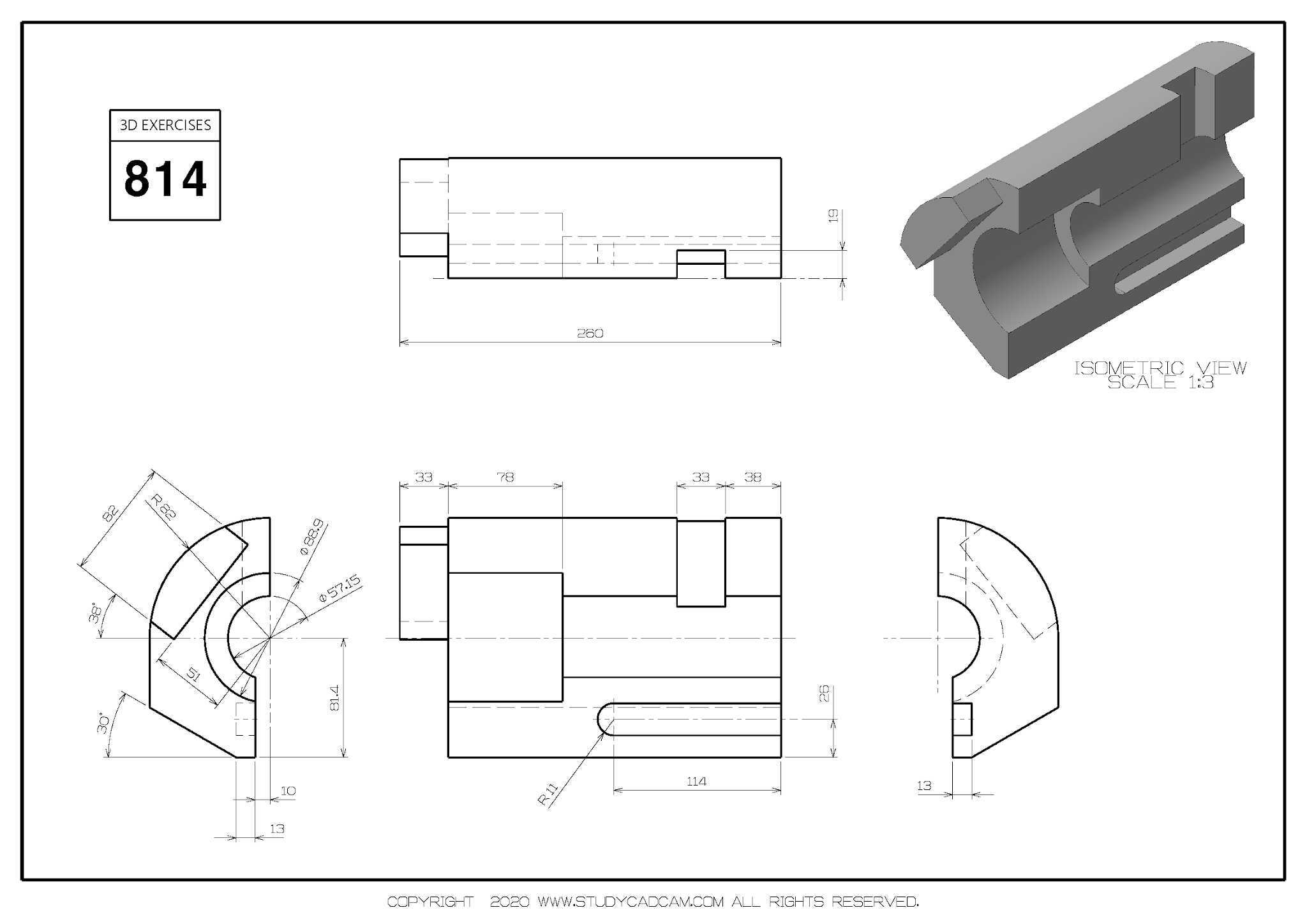

机械控制块结构三维练习设计

　　该控制块属于机械传动与定位系统中的基础功能零件，在各类工装夹具、自动化输送线定位模组、小型设备的行程限位单元中都有广泛应用场景，其核心作用是完成相邻运动部件的行程卡位、滑动导向以及侧向受力承载，是小型机械结构中实现精准位置约束的典型零件。从实际使用场景来看，这类零件常安装在直线滑动模组的侧方，配合滑动座上的卡接凸台完成工位的硬限位，也可用于小型工装的快换定位结构中，依靠自身的型面特征实现零件的快速卡装与拆卸，无需额外紧固件即可完成初步定位，大幅提升工装换型的效率。

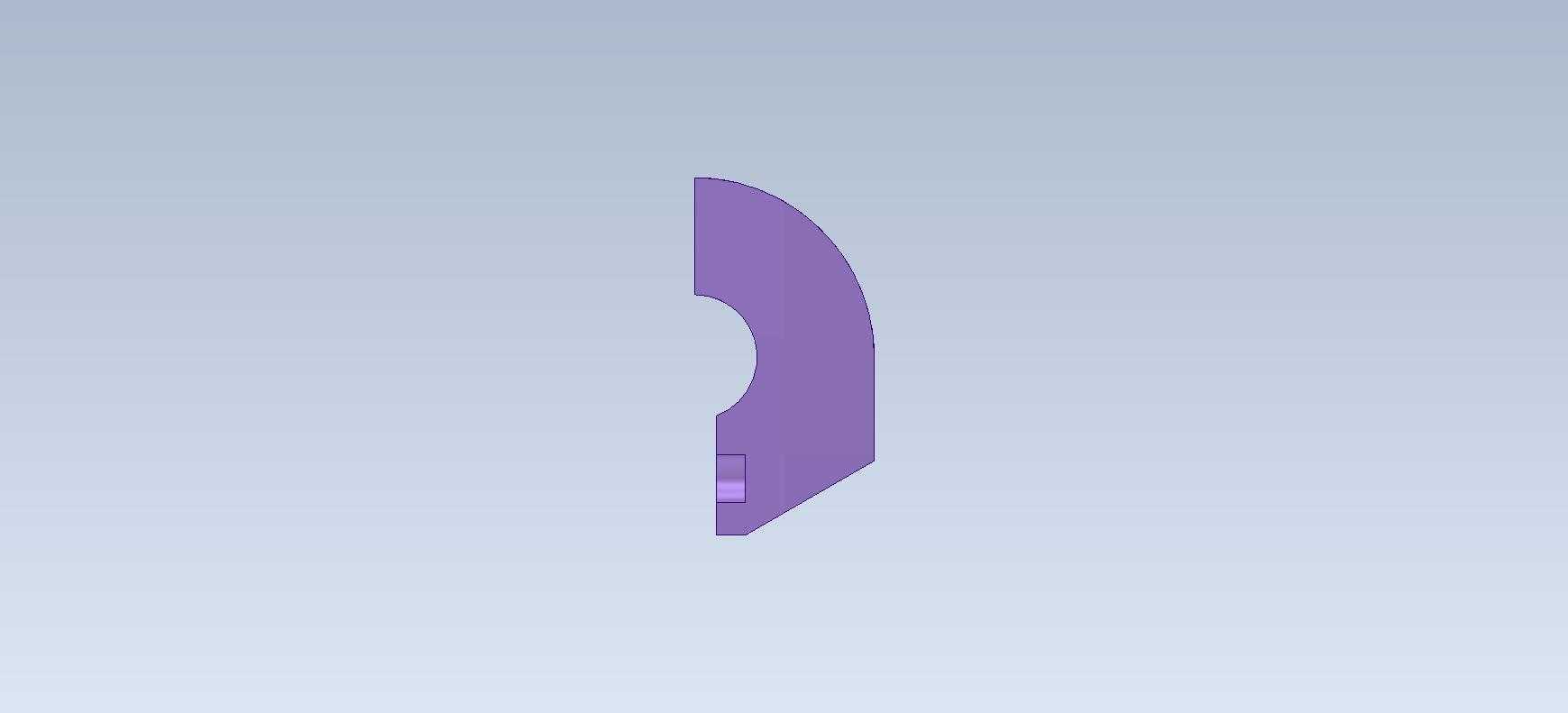

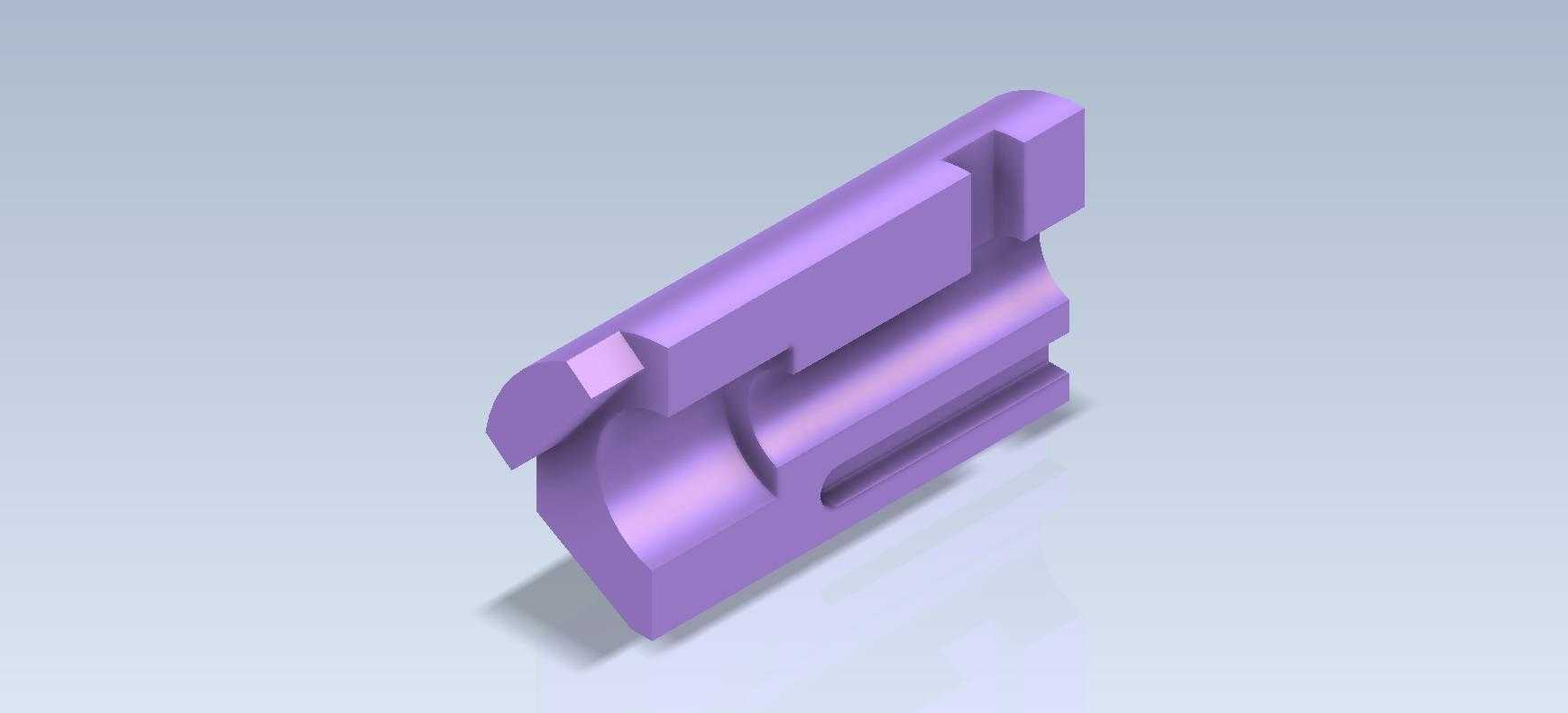

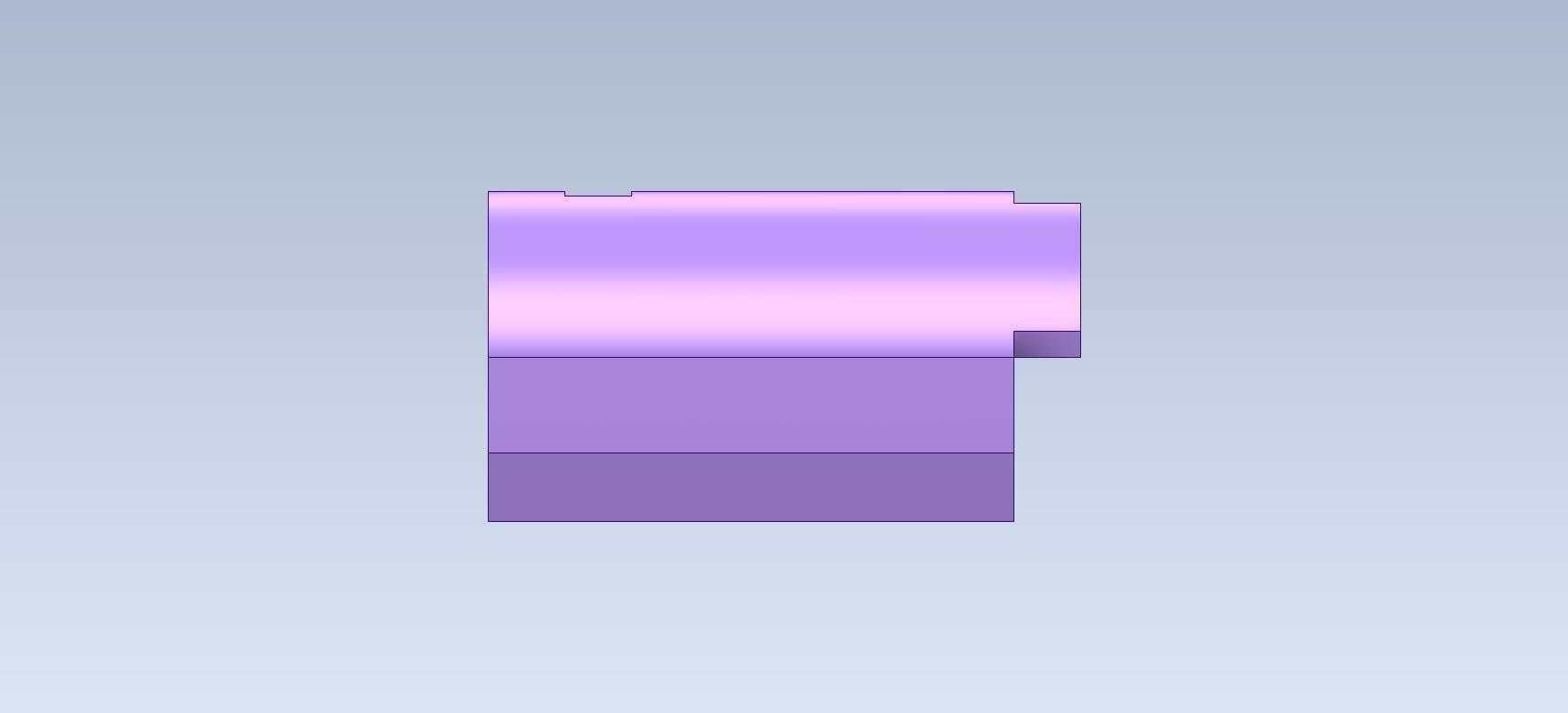

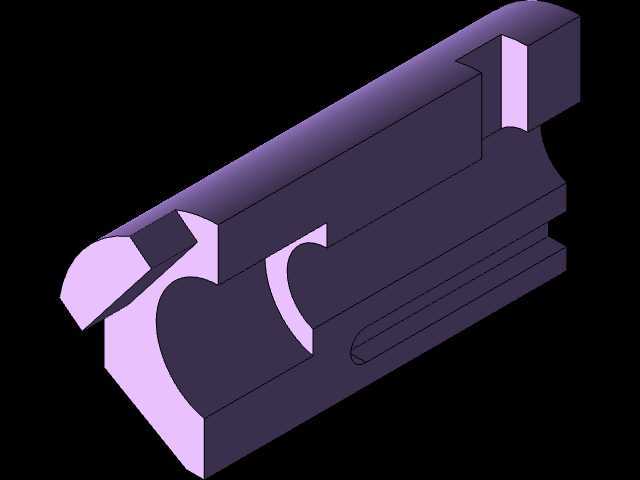

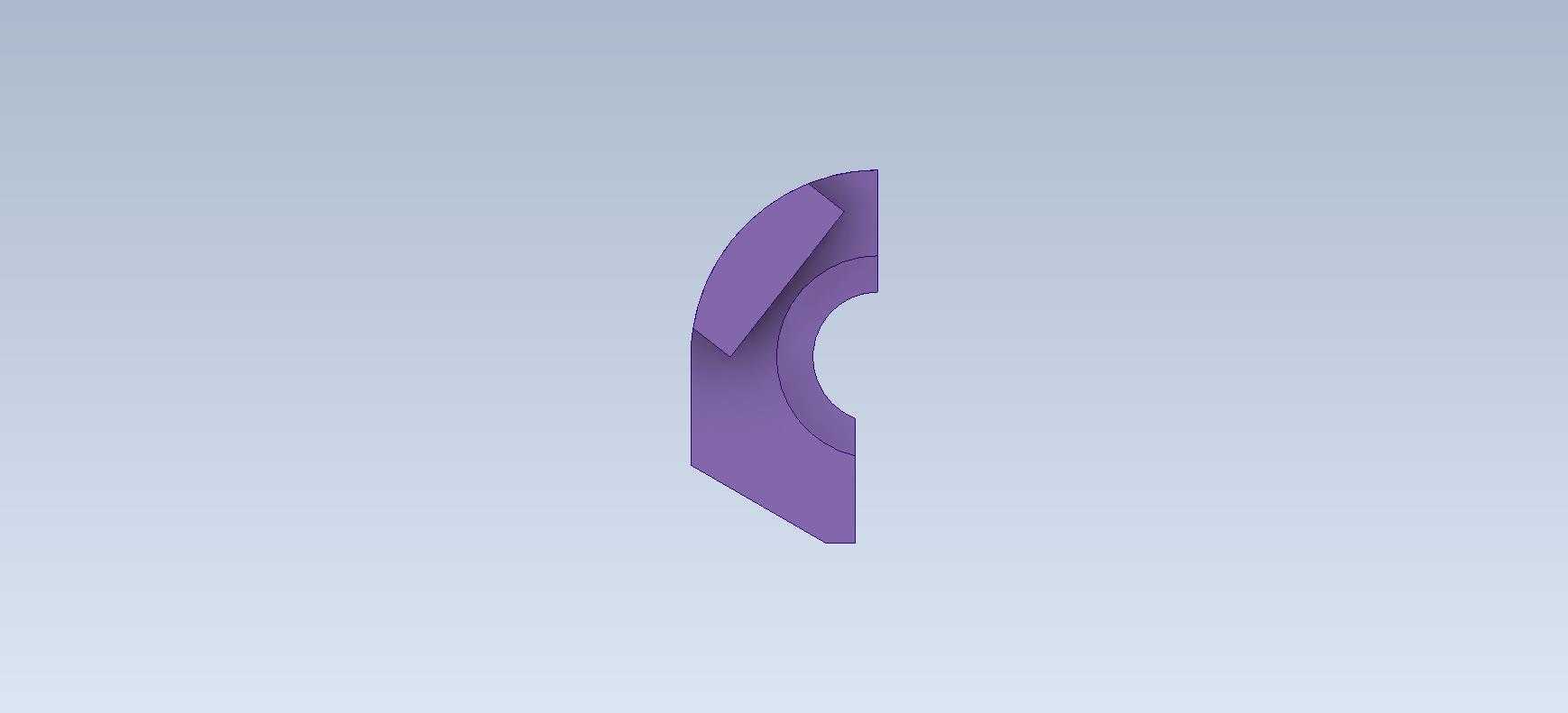

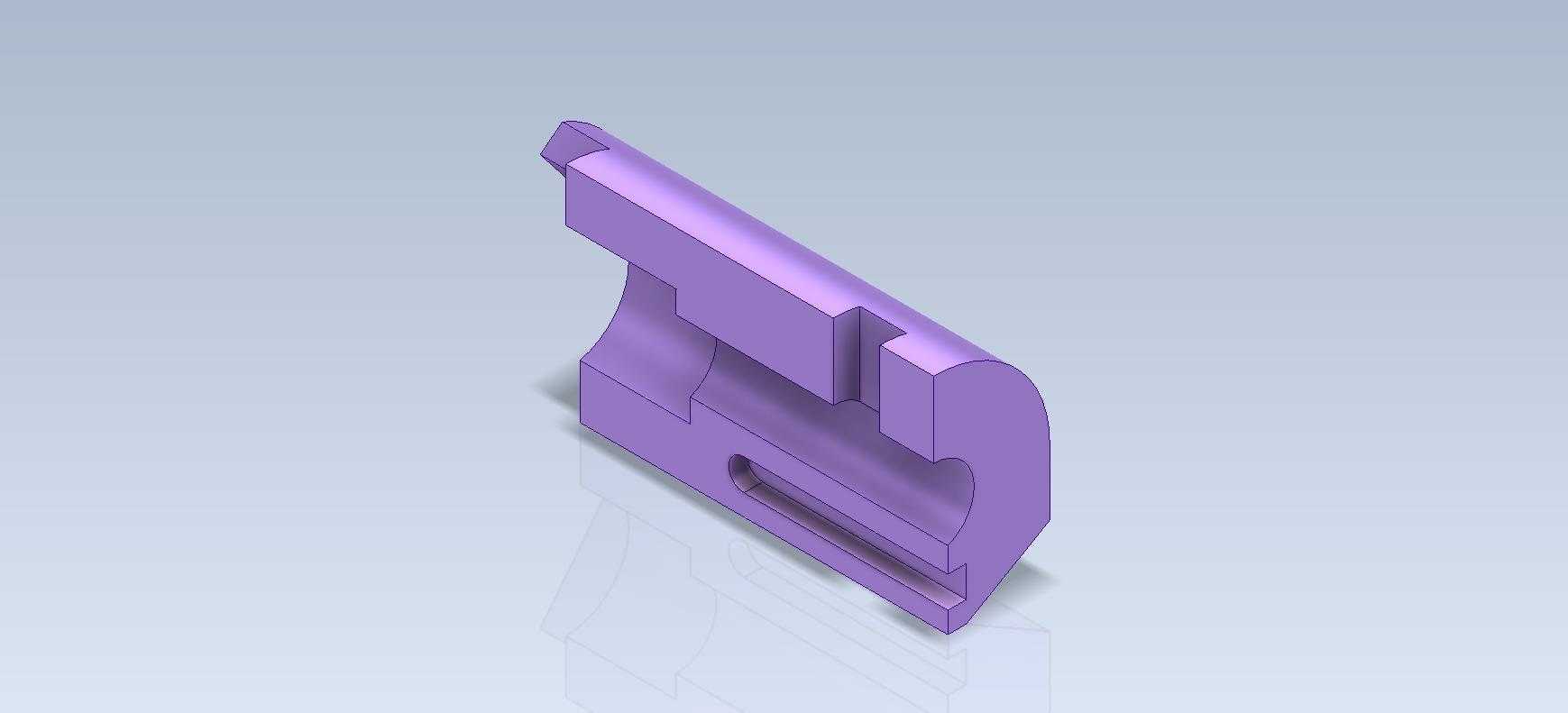

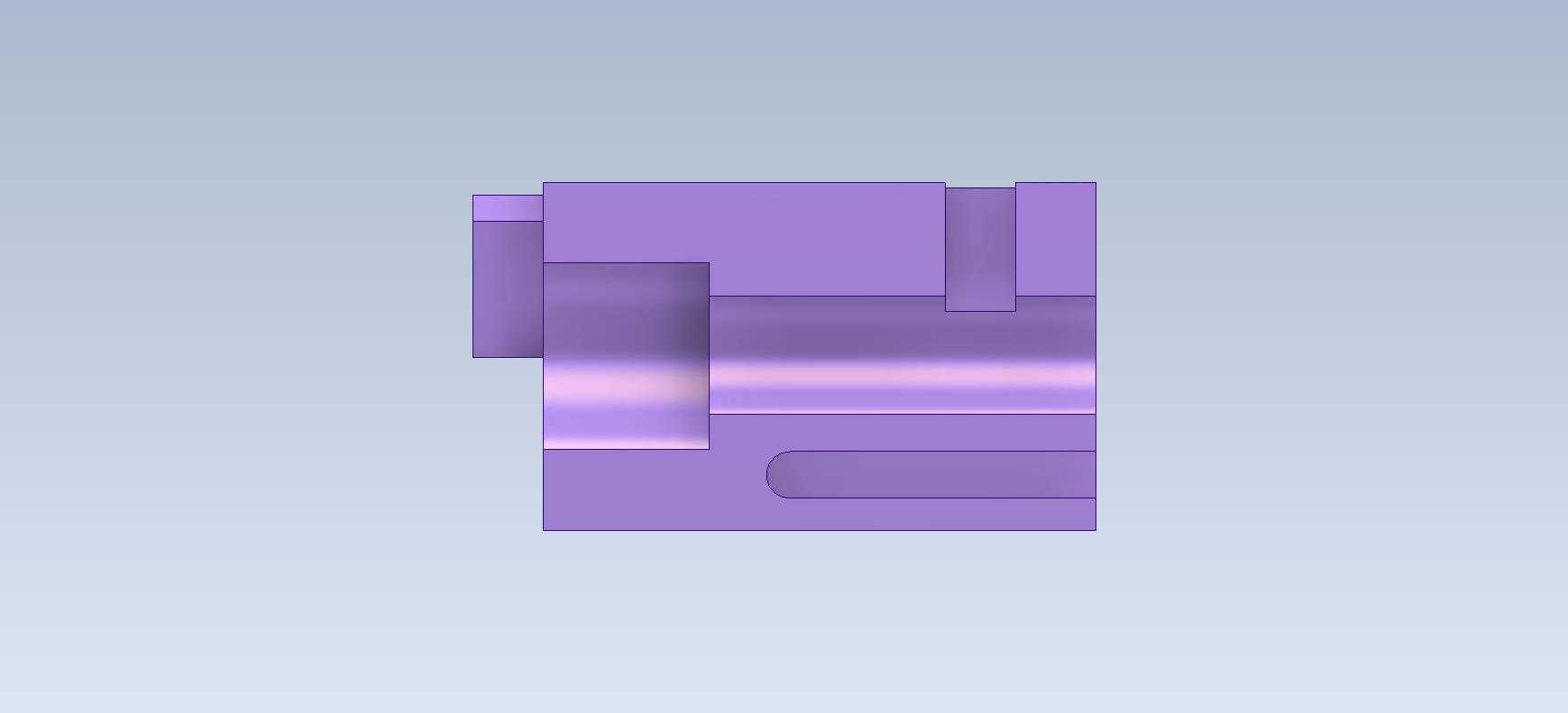

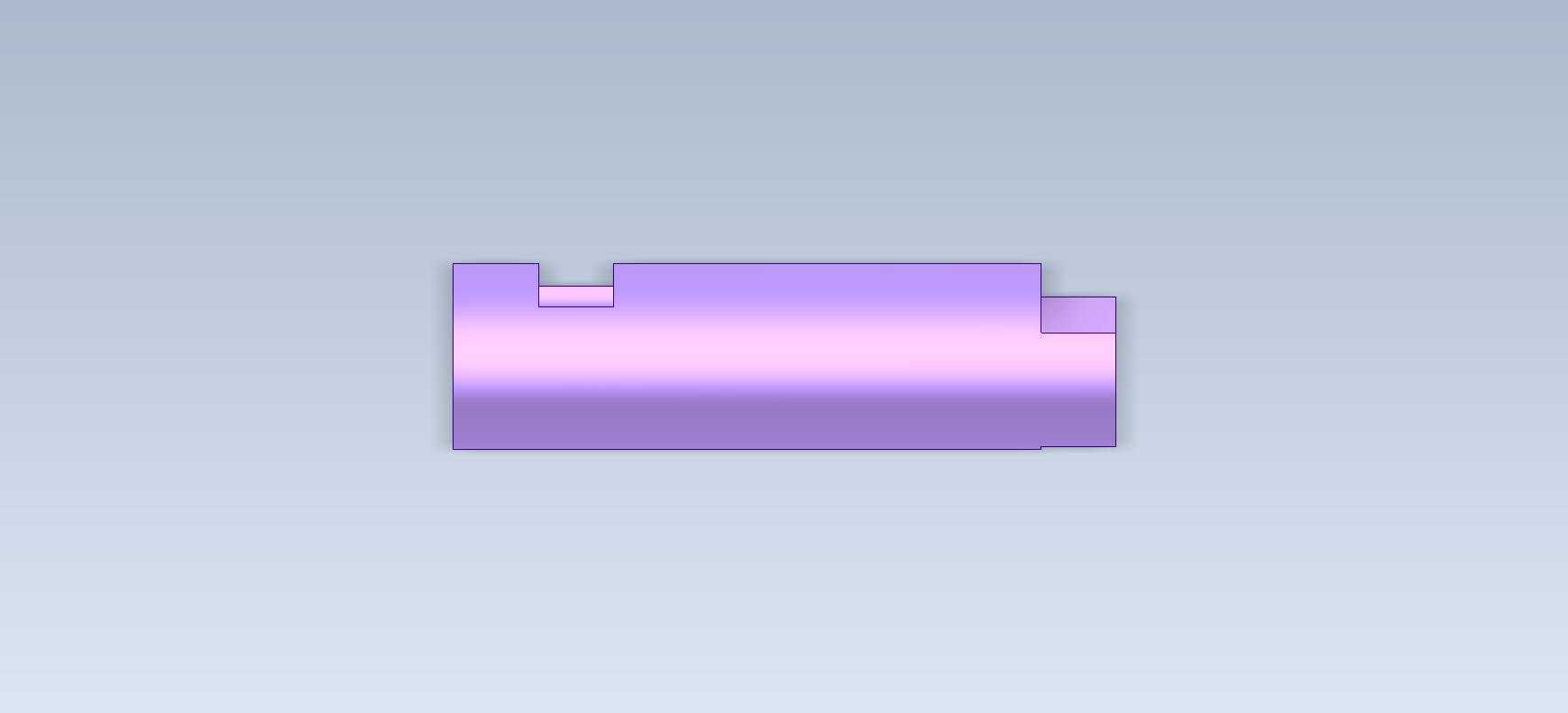

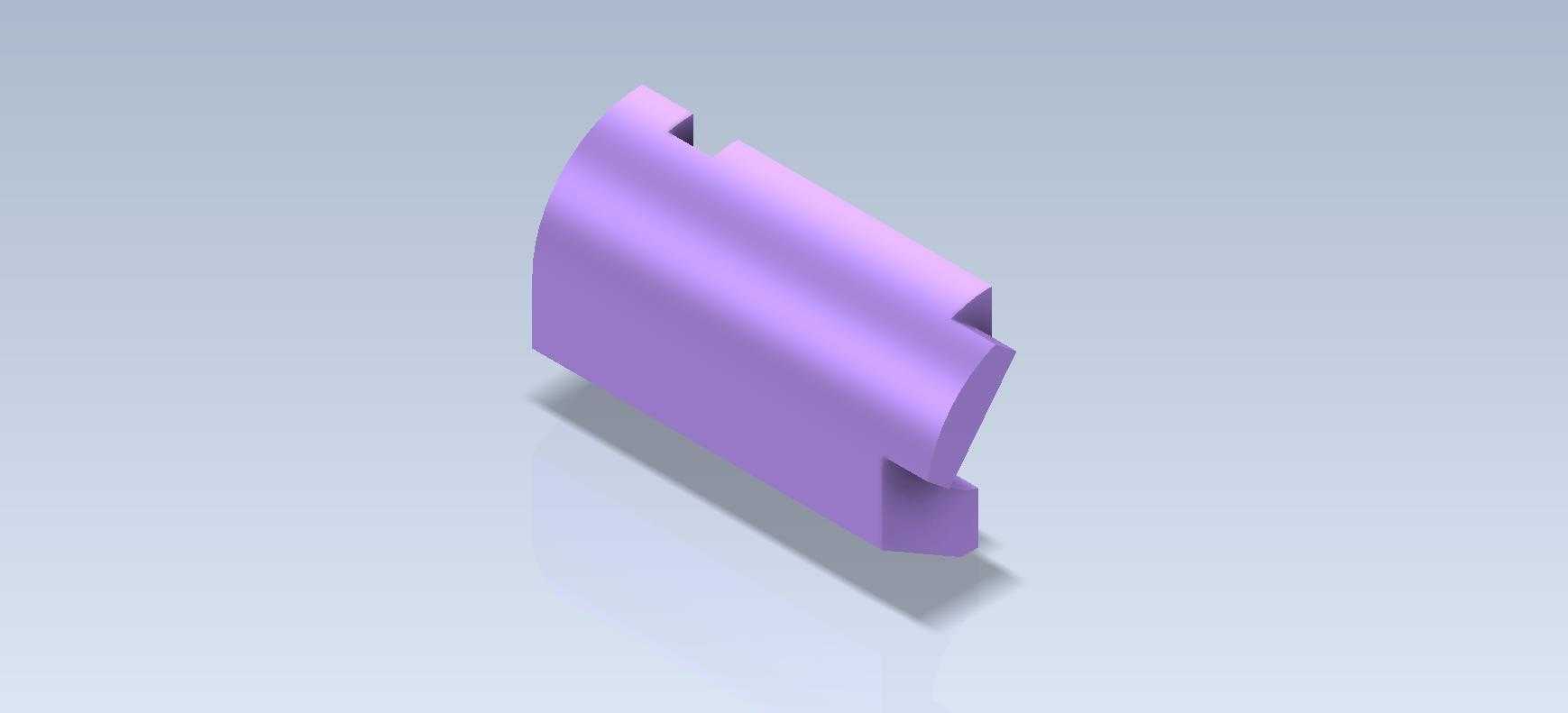

　　从功能特性上看，该零件集成了滑动导向面、卡接限位槽、安装定位基准三个核心功能区域，零件一侧的弧形曲面为滑动接触面，加工时需要保证表面粗糙度满足滑动摩擦要求，减少运动过程中的卡滞与磨损；中部的开槽结构为卡接让位槽，用于容纳配对零件的卡接凸台，槽的宽度与深度尺寸直接决定卡接的配合间隙，间隙过大会导致定位精度不足，间隙过小则会出现装配卡滞甚至无法安装的问题；零件背部的平面为安装基准面，安装时该面与设备安装板完全贴合，保证零件的安装垂直度与位置精度，背部的凸台结构用于嵌入安装板的定位槽中，承受侧向载荷时避免零件出现移位。

　　在设计思路上，该零件采用一体化铣削成型的结构方案，没有额外的拼接装配结构，整体刚性更好，适合承受中等强度的冲击载荷；结构设计时优先保证受力路径的顺畅，侧向受力从卡接槽位置传递到背部安装基准面，通过背部凸台将载荷分散到安装板上，避免局部应力集中导致零件变形；所有棱边均做了倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也可以在配对零件滑入时起到导向作用，降低装配对位的难度。外形尺寸方面，该零件整体属于小型机械零件，长度方向尺寸适配常规20系列铝型材的安装间距，宽度方向不超出滑动模组的整体轮廓，不会与周边其他运动部件产生运动干涉；安装边界上，背部安装面预留了对应的紧固件安装空间，安装时不需要额外扩孔或者修改周边结构，可直接通过内六角螺栓固定在标准安装板上，零件的最大外轮廓没有超出安装面的投影范围，安装后不会出现突出的棱角带来安全隐患。

　　从建模逻辑来看，该零件的建模过程遵循机械加工的工艺顺序，首先拉伸生成零件的基础基体，之后通过切除命令生成中部的卡接槽与侧面的弧形导向面，最后添加倒角与圆角特征，建模过程中所有特征均采用全约束的尺寸标注，后续修改尺寸时可以直接通过参数调整快速生成不同规格的变体零件，适配不同的行程限位需求；建模时特意保留了均匀的壁厚，最薄位置的壁厚满足铣削加工的最小壁厚要求，不会出现加工时零件变形或者震刀的问题，所有内角的圆角半径适配标准铣刀的规格，不需要使用特殊刀具即可完成加工，有效降低零件的加工成本。在实际选型应用中，这类控制块需要根据实际承受的侧向载荷选择对应的材料，常规轻载场景下可以选用铝合金材料做阳极氧化处理，重量轻且耐磨性足够，重载场景下则需要选用45号钢做调质处理，提升零件的整体强度与抗冲击性能，滑动接触面可以根据使用频率选择是否增加淬火处理，进一步提升表面硬度延长使用寿命。
