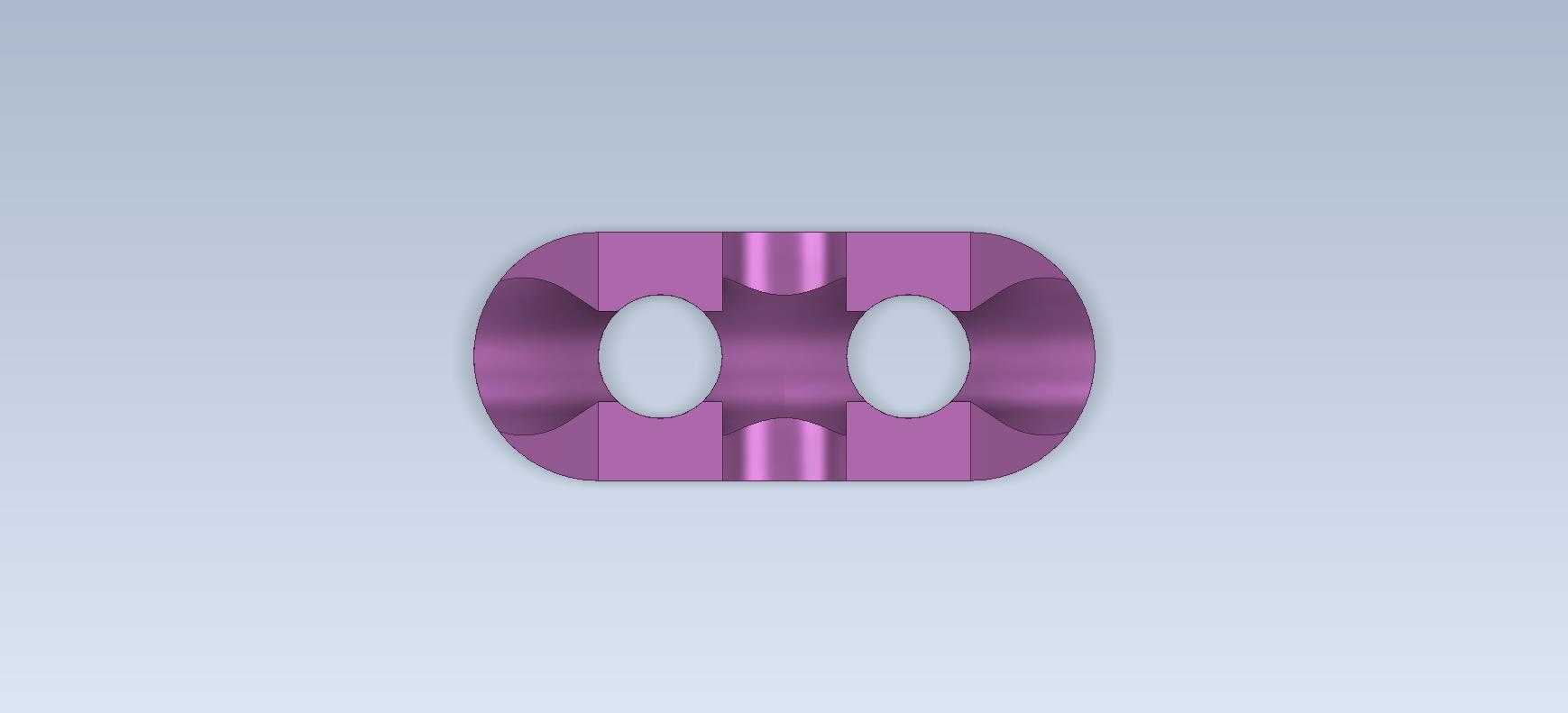

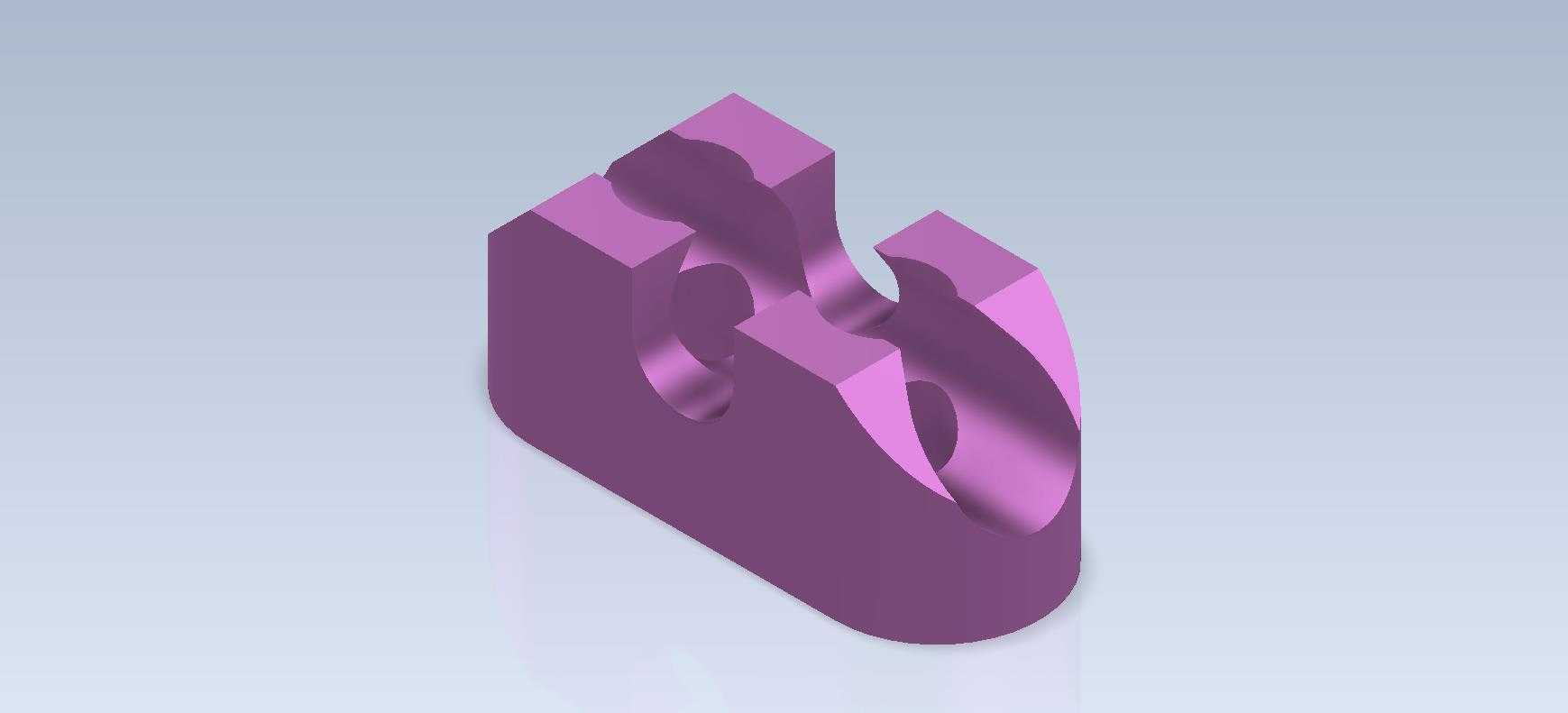

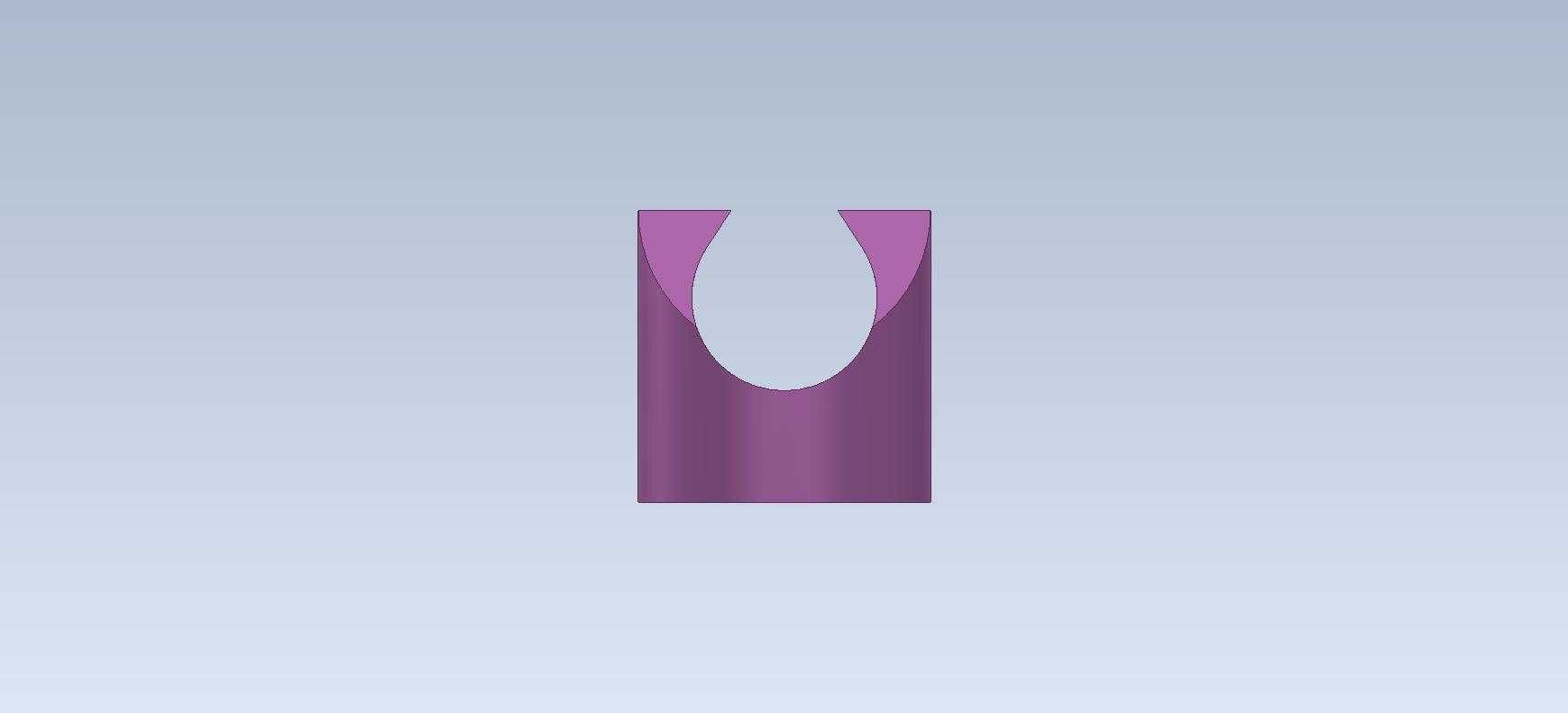

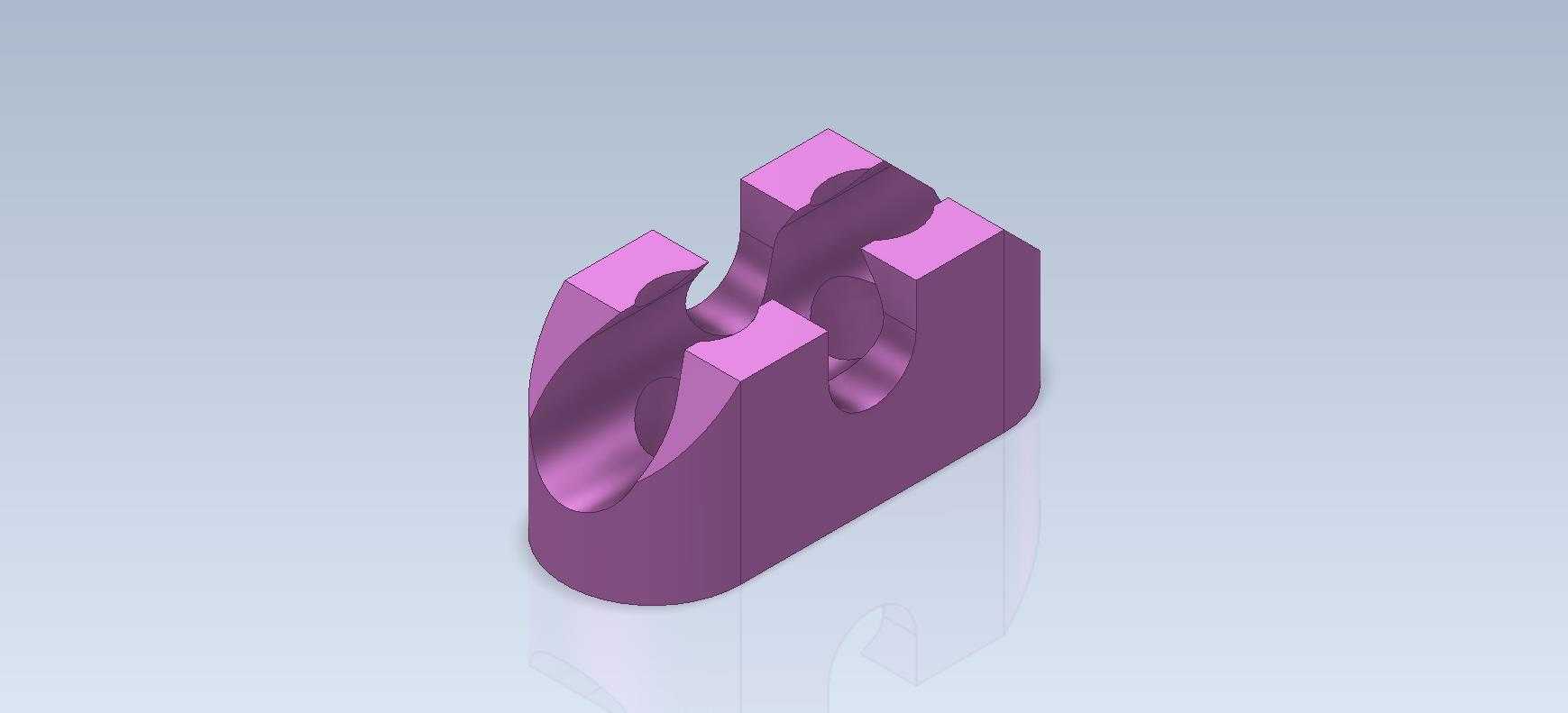

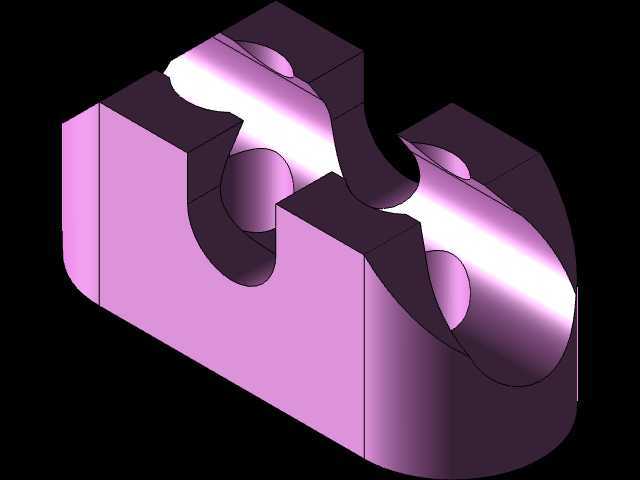

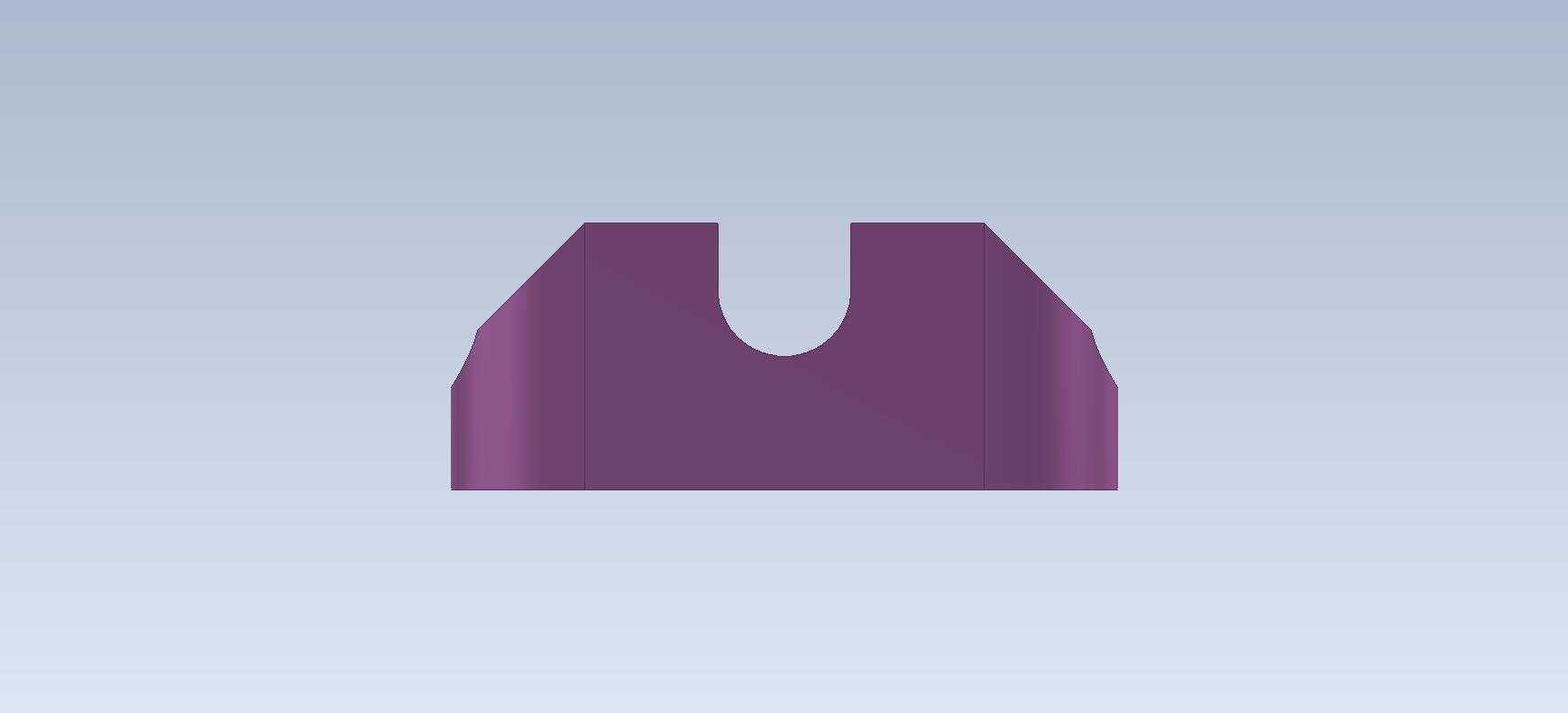

带弧形卡槽的紫色异形机械支撑块

该支撑类结构件在工业场景中多应用于工装夹具定位、小型传动组件限位、自动化生产线物料承托等环节，可作为模块化装配单元嵌入小型设备的机架内部，为配套的轴类、杆类零件提供侧向支撑与径向限位，避免传动部件运行过程中出现径向窜动，保障设备运行的同轴度精度。从结构设计逻辑来看，主体采用一体化块式基座设计，底部为平整安装面，可直接通过螺栓锁紧固定在设备安装基板上，无需额外加工过渡连接座，能有效减少装配累计误差。基座上部开设的两组对称弧形卡槽，槽面做了圆弧过渡处理，卡槽的曲率半径适配常规直径的圆柱类配套零件，安装时可直接将配套杆件卡入槽内，配合侧面的锁紧件即可完成快速固定，相比传统的圆孔式支撑座，这种开口式卡槽结构无需从杆件端部穿入，可在杆件已完成装配的工况下进行后期加装或维护更换，大幅降低现场运维的拆装难度。

从尺寸边界来看，该零件整体轮廓长宽高比例控制在1.2:1:1.1左右，基座底部的安装孔位按照标准紧固件间距排布，预留的安装空间可适配M4-M6规格的内六角螺栓，安装时周边仅需预留不小于5mm的操作空间即可满足扳手作业需求，不会与周边相邻的结构件产生干涉。零件的壁厚设计遵循等强度原则，基座主体壁厚保持均匀，卡槽位置的壁厚做了局部加厚处理，避免长期受径向载荷作用出现应力开裂，同时在卡槽与基座的衔接位置做了R2-R3的圆角过渡，可有效分散应力集中点，提升零件的抗疲劳强度。

在实际选型应用中，该零件可根据使用场景的载荷需求选择不同的加工材质，常规轻载工况下可采用工程塑料注塑成型，具备自重轻、减震降噪的优势，适用于小型桌面级自动化设备、教学实验台架等场景；中载工况下可采用铝合金6061材质铣削加工，表面做阳极氧化处理，兼顾强度与轻量化需求，适用于常规工业自动化生产线的辅助定位；重载工况下则可采用45号钢铣削后做调质处理，表面发黑防锈，可应用于机床内部的辅助支撑、重型传动机构的限位组件等场景。设计过程中充分考虑了加工工艺性，所有外露棱边均做了倒角处理，避免加工和装配过程中出现锐边划伤，零件的所有加工面均可通过三轴铣床一次装夹完成加工，无需多工序翻面找正，能有效降低加工成本，缩短零件的生产交付周期。

在装配适配性上，该支撑块的卡槽中心线与底部安装面的平行度公差控制在0.02mm以内，可保障配套安装的杆件与安装基准面的平行度要求，卡槽的开口宽度略大于配套杆件的直径，预留了0.1-0.2mm的装配间隙，既方便杆件快速卡入，又不会因间隙过大导致支撑晃动。零件的整体外形没有复杂的曲面结构，建模过程中可通过基础的拉伸、切除、圆角等特征完成构建，特征树逻辑清晰，后续如果需要调整卡槽尺寸、基座高度等参数，可直接通过修改对应特征的参数快速生成衍生型号，适配不同直径的配套杆件与不同的安装高度需求，具备较好的参数化修改基础，可快速形成系列化的零件库，供不同的设计场景直接调用。
