双孔连接座结构件三维建模练习作品

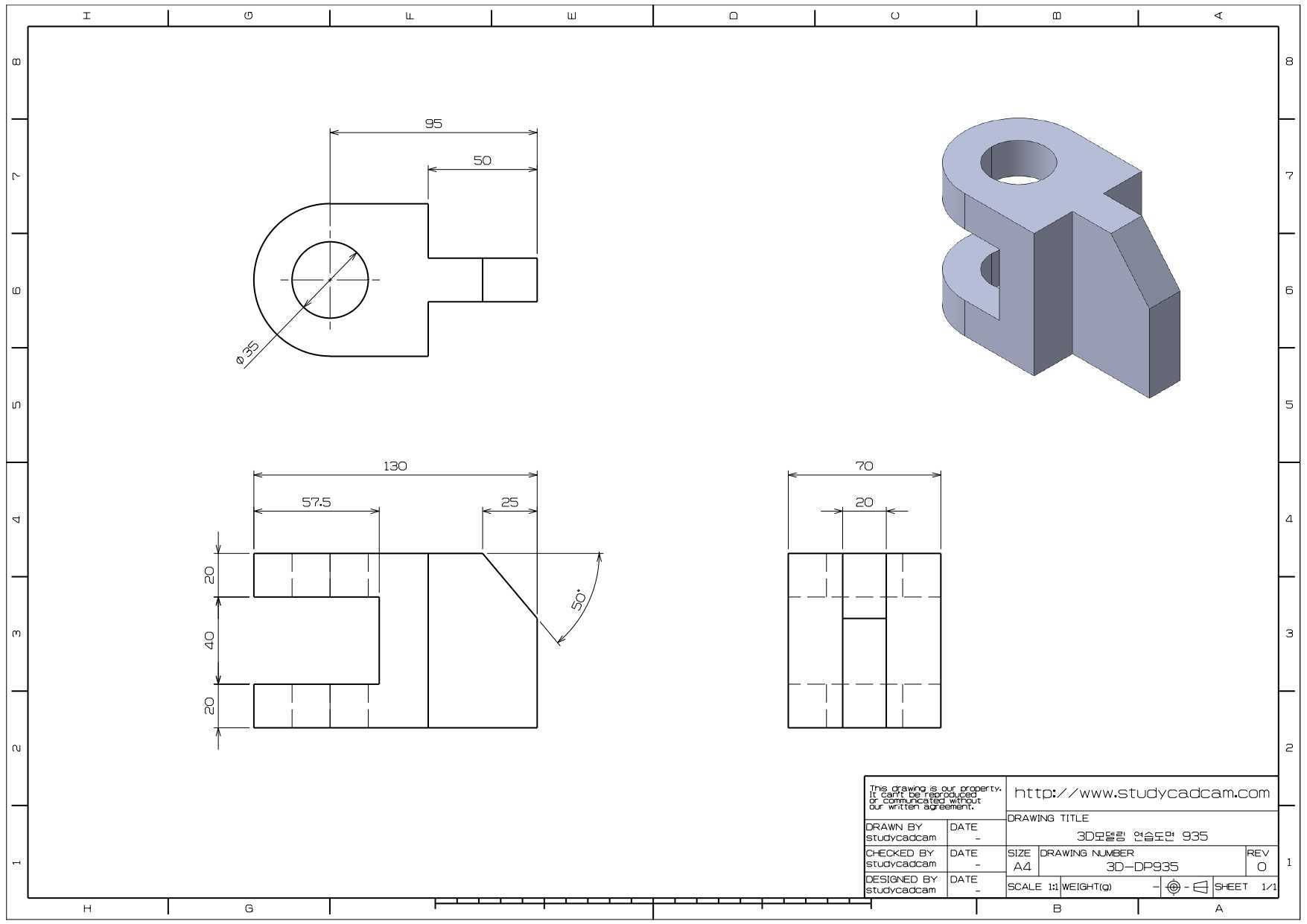

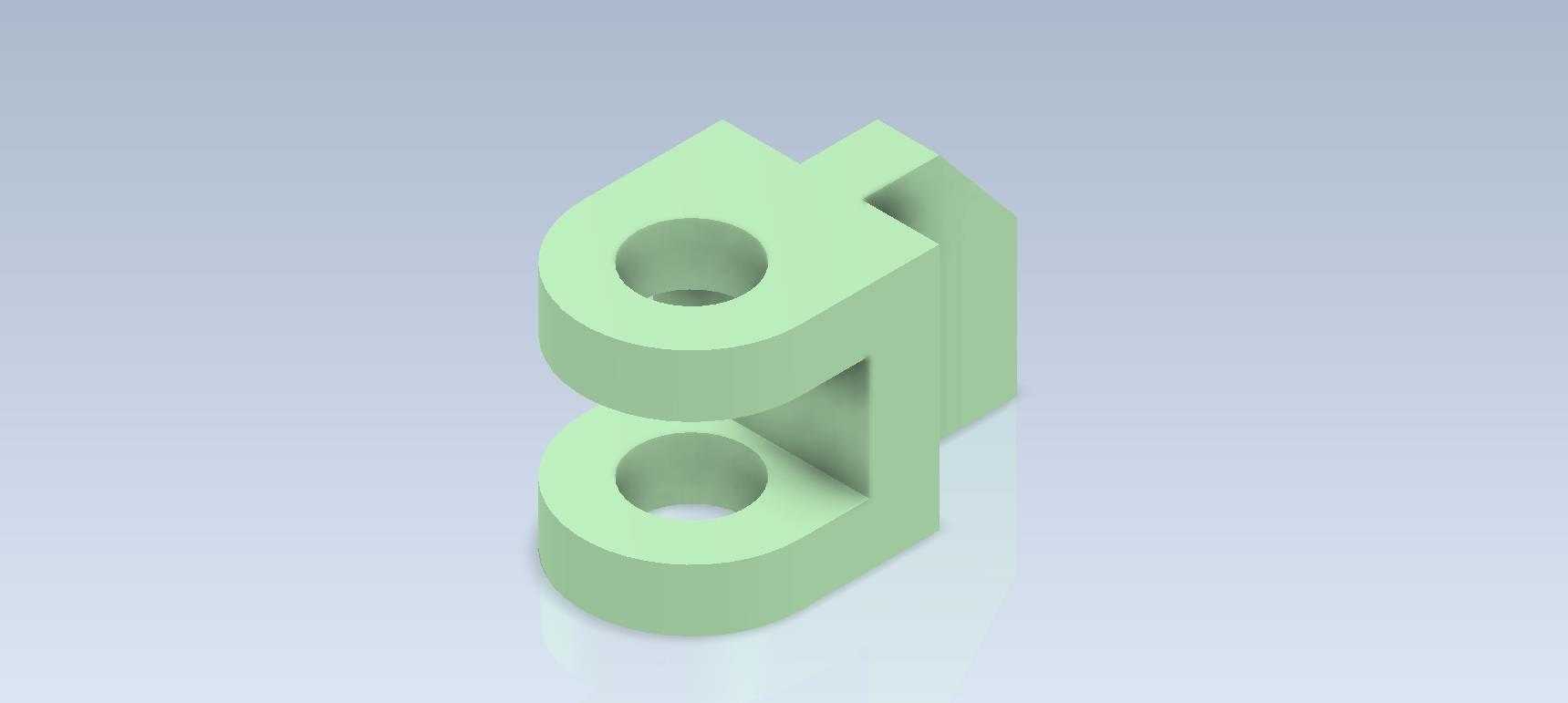

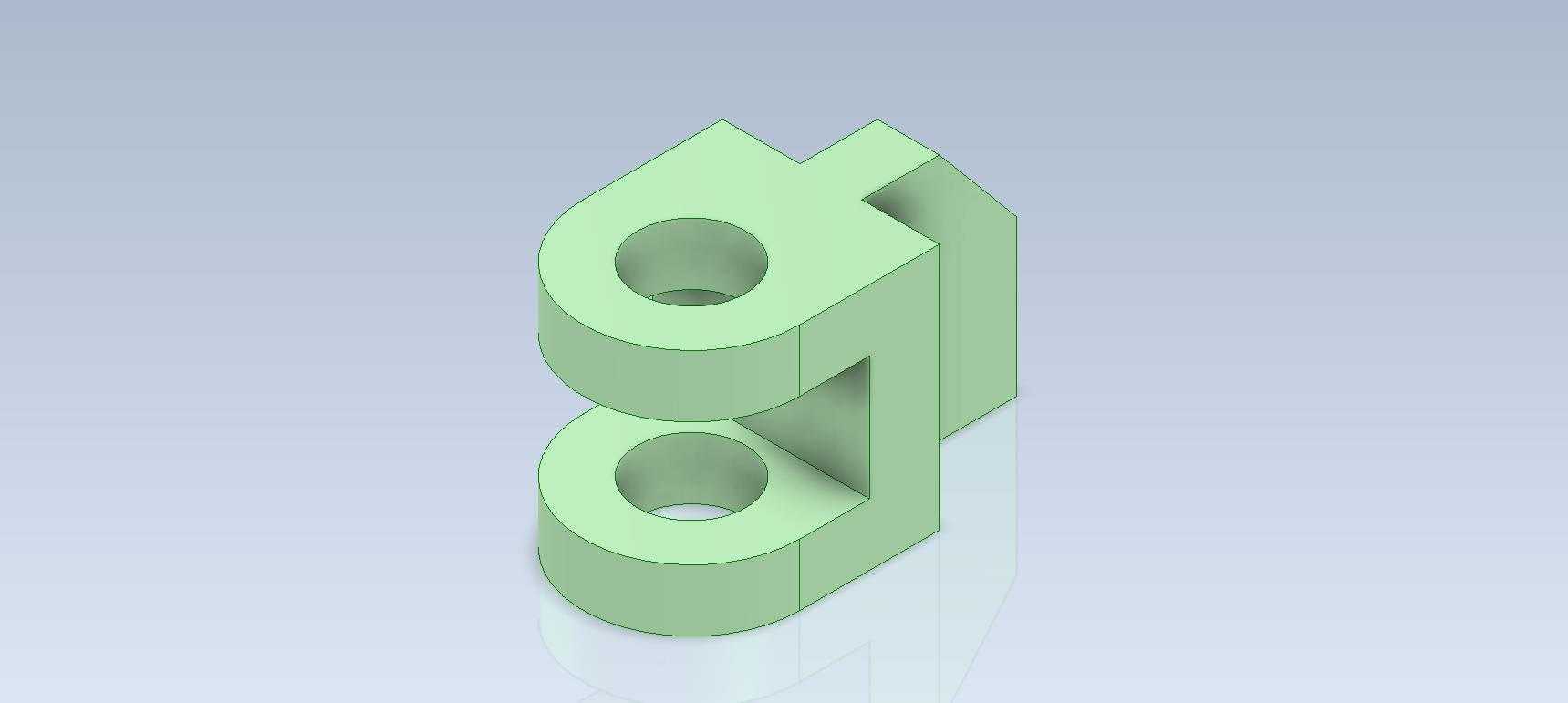

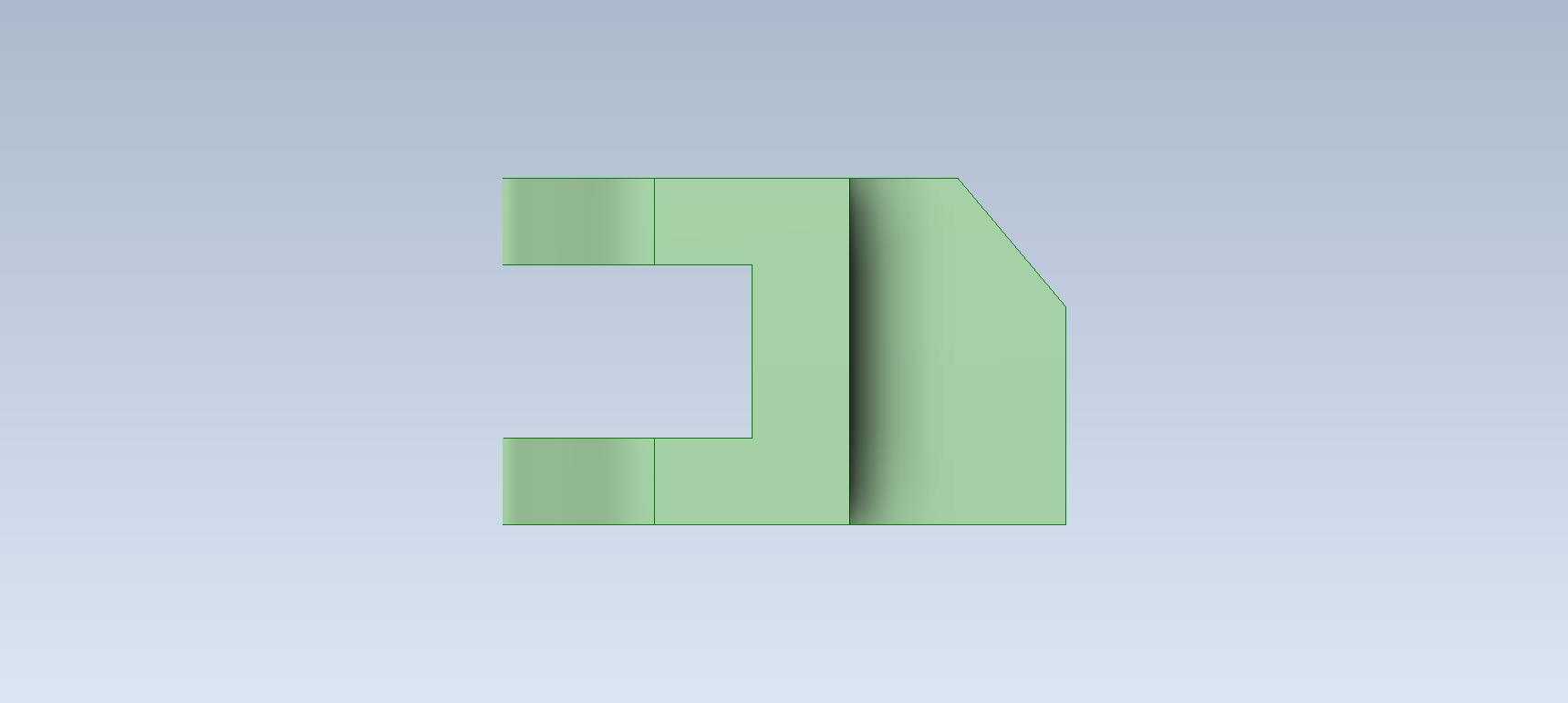

　　本次建模的双孔连接座结构件，属于机械传动与支撑系统中常见的连接类零件，这类零件广泛应用在小型自动化设备的连杆机构、工装夹具的定位组件、教学实验台的搭建模块中，核心作用是实现两个不同方向轴类零件的刚性连接，同时承担一定的载荷传递与位置固定功能。从结构设计逻辑来看，零件整体采用一体化铣削成型的思路，主体由两个同轴度要求较高的带孔圆柱凸台，以及连接两个凸台的矩形支撑立板组成，两个圆柱凸台的内孔为光孔设计，可与销轴、导向轴等标准件配合，孔壁的粗糙度要求控制在Ra1.6以内，保证配合时的滑动顺畅度与装配精度。

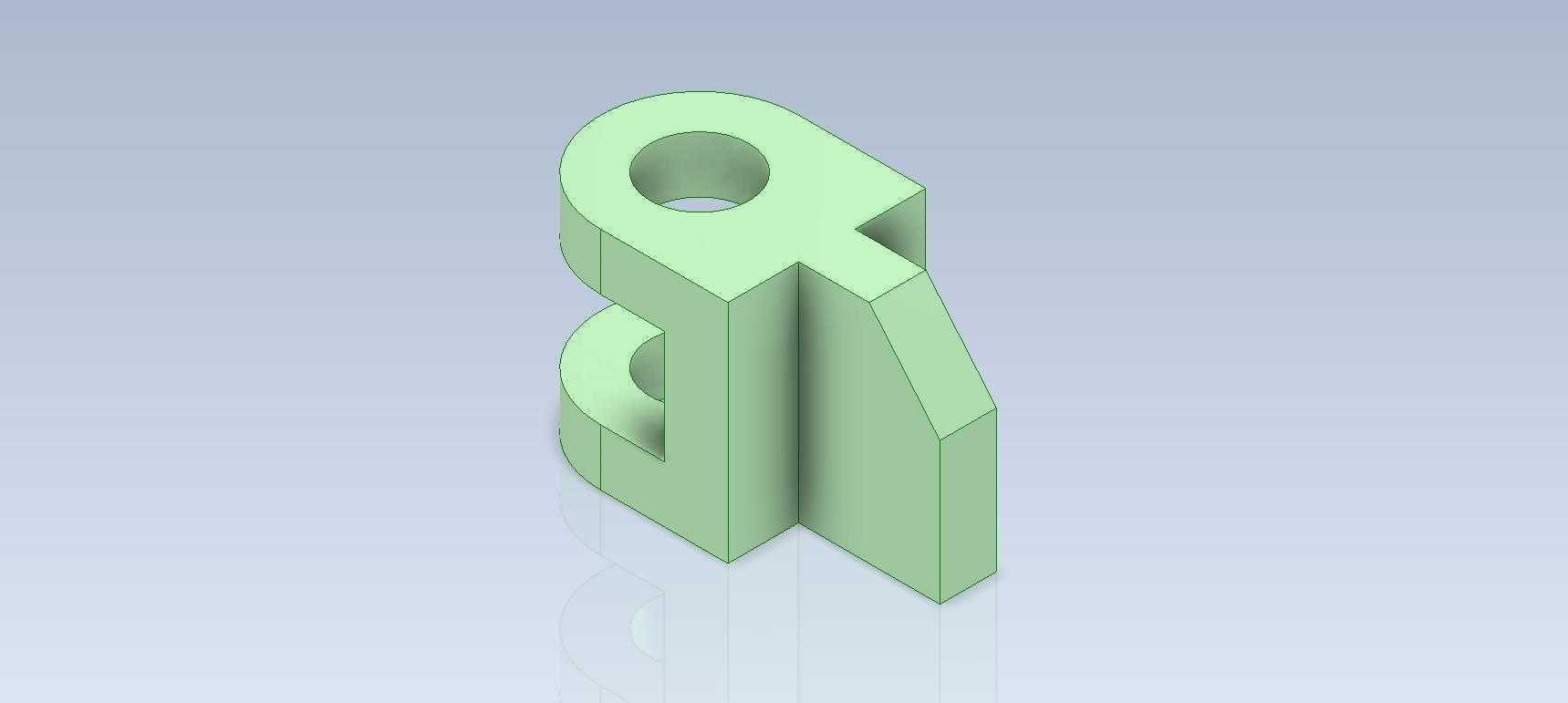

　　支撑立板与圆柱凸台的连接处做了等半径圆角过渡，避免应力集中导致的零件断裂，这一细节在承受交变载荷的使用场景下尤为重要，比如在频繁往复运动的连杆机构中，直角连接处的应力集中系数会是圆角过渡处的3-4倍，很容易在长期运行后出现疲劳裂纹。从安装边界来看，零件的整体外轮廓尺寸紧凑，两个圆柱凸台的中心距是核心安装尺寸，直接决定了与之配合的两个轴类零件的相对位置，设计时需要严格控制中心距的公差在±0.02mm范围内，否则会出现装配卡滞、运动干涉的问题。零件的背部为平整的安装基准面，可通过侧面的锁紧螺钉实现与安装基板的固定，基准面的平面度要求控制在0.01mm以内，保证安装后零件的垂直度符合装配要求。

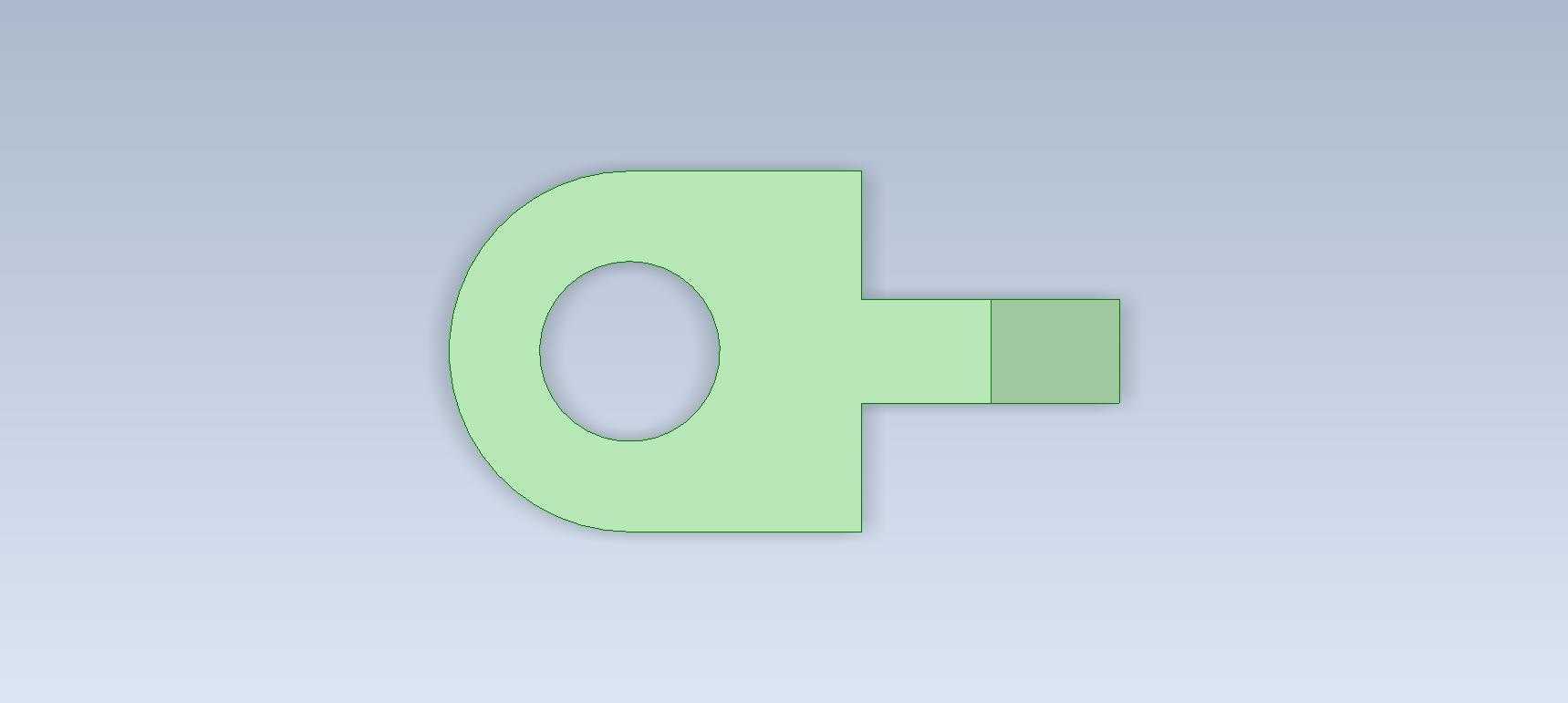

　　在建模过程中，首先需要确定两个圆柱凸台的中心距、外圆直径、内孔直径这些核心参数，先绘制底部凸台的草图，拉伸生成基础实体后，再绘制上部凸台的草图，保证两个凸台的轴线平行度符合要求，之后绘制连接立板的轮廓，通过拉伸合并实体，最后添加圆角特征与孔特征，建模时需要注意特征的顺序，圆角特征尽量放在建模后期添加，避免前期添加圆角导致后续草图参考丢失的问题。这类零件虽然结构简单，但却是机械结构中最基础的组成单元，很多复杂的机构都是由这类简单的连接座、支撑件组合而成，对于初学者来说，练习这类零件的建模，能够很好地掌握草图绘制的约束逻辑、拉伸特征的使用方法、以及工程设计中公差与配合的基本概念，理解零件结构与实际使用场景之间的对应关系，避免出现建模时只看外形不考虑装配与加工可行性的问题。

　　在实际加工场景中，这类零件通常采用6061铝合金作为原材料，通过数控铣削一次装夹完成加工，保证两个孔的同轴度与位置精度，加工完成后需要做阳极氧化处理，提高零件的表面硬度与耐腐蚀能力，延长在工业环境下的使用寿命。在装配使用时，两个内孔中通常会加装铜套或者直线轴承，减少轴与孔之间的磨损，当零件出现磨损后，只需要更换铜套即可，不需要更换整个连接座，降低设备的维护成本。从受力角度分析，这类连接座主要承受径向的剪切力与一定的轴向拉力，所以在设计时连接立板的厚度需要根据实际承受的载荷进行计算，避免立板厚度不足导致受力变形，影响整个机构的运行精度。
