双卡扣式塑料接线固定卡座结构设计

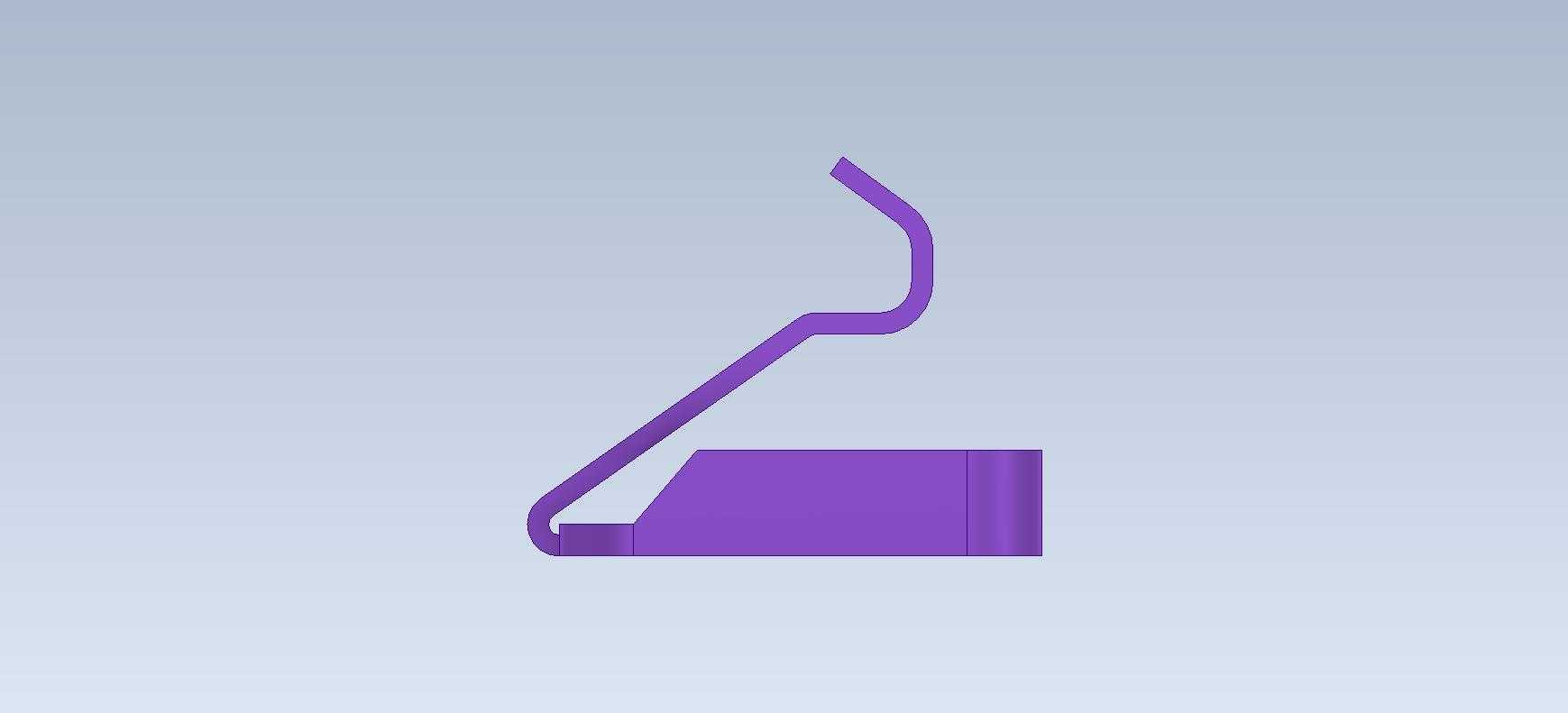

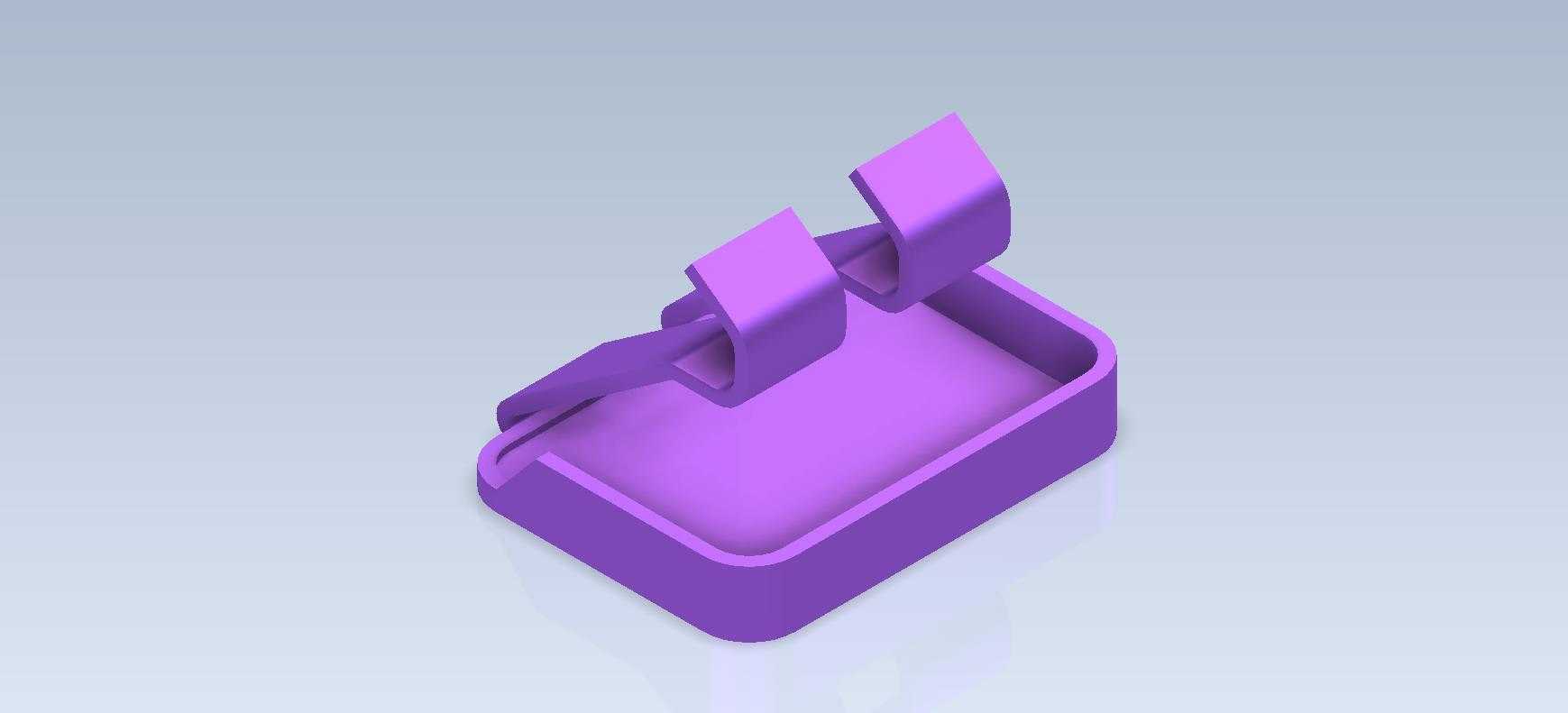

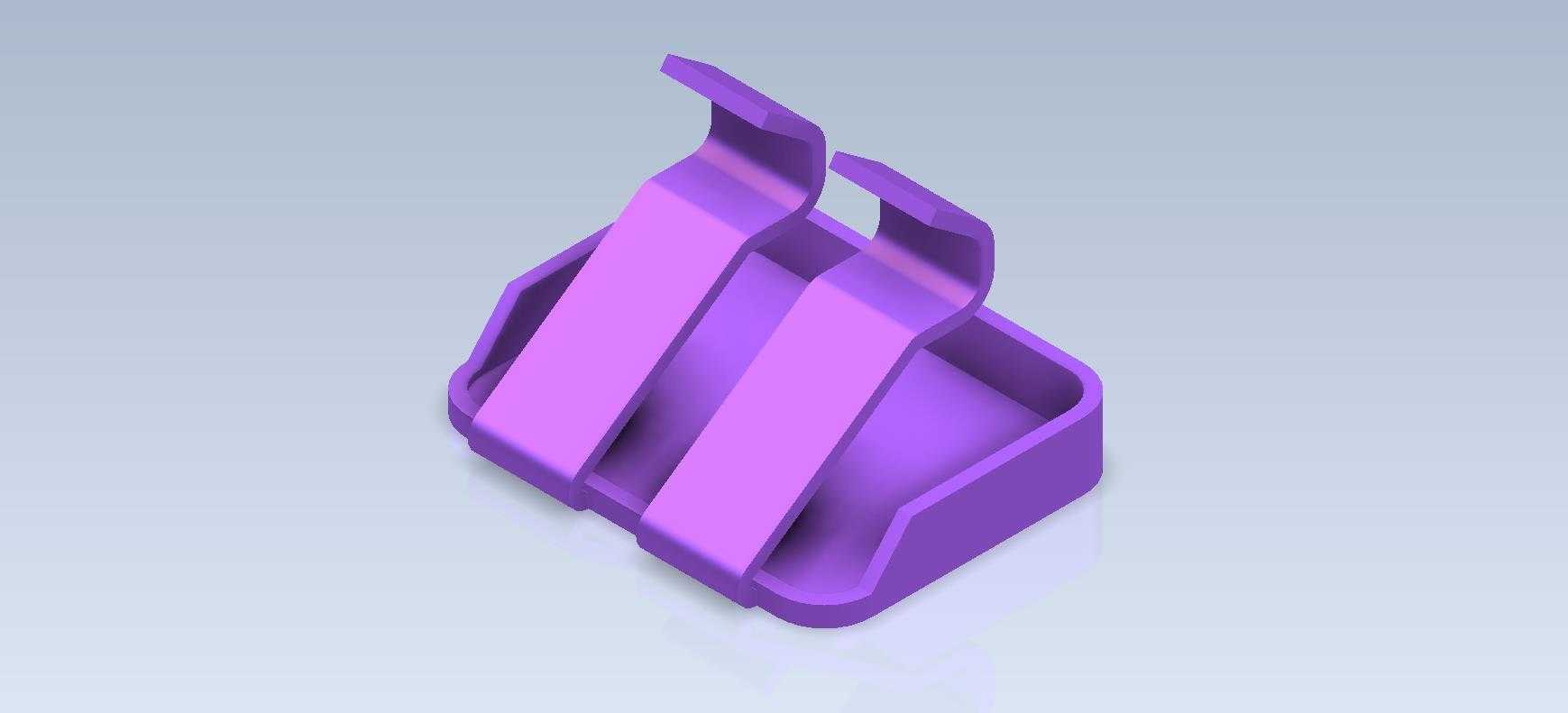

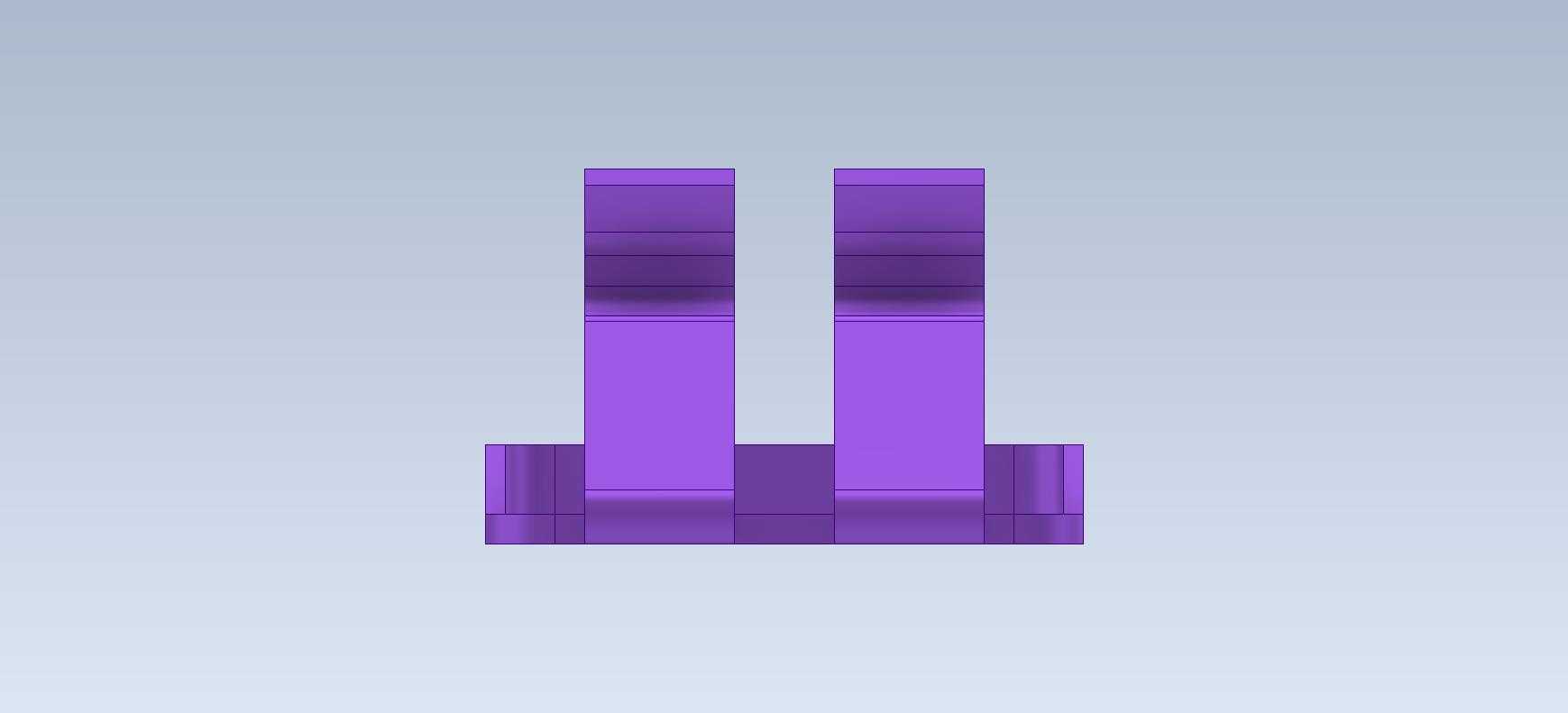

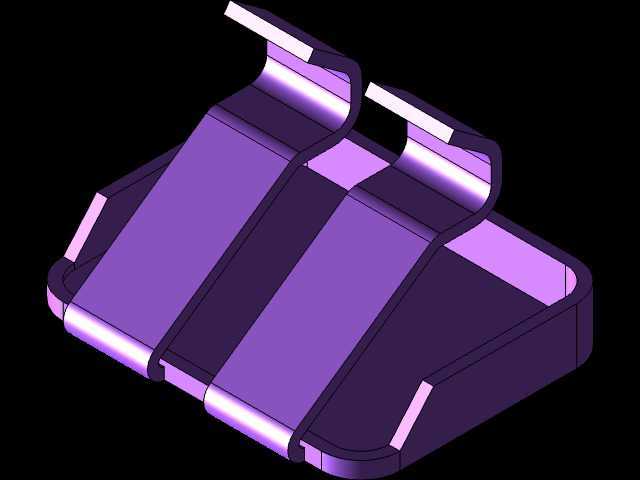

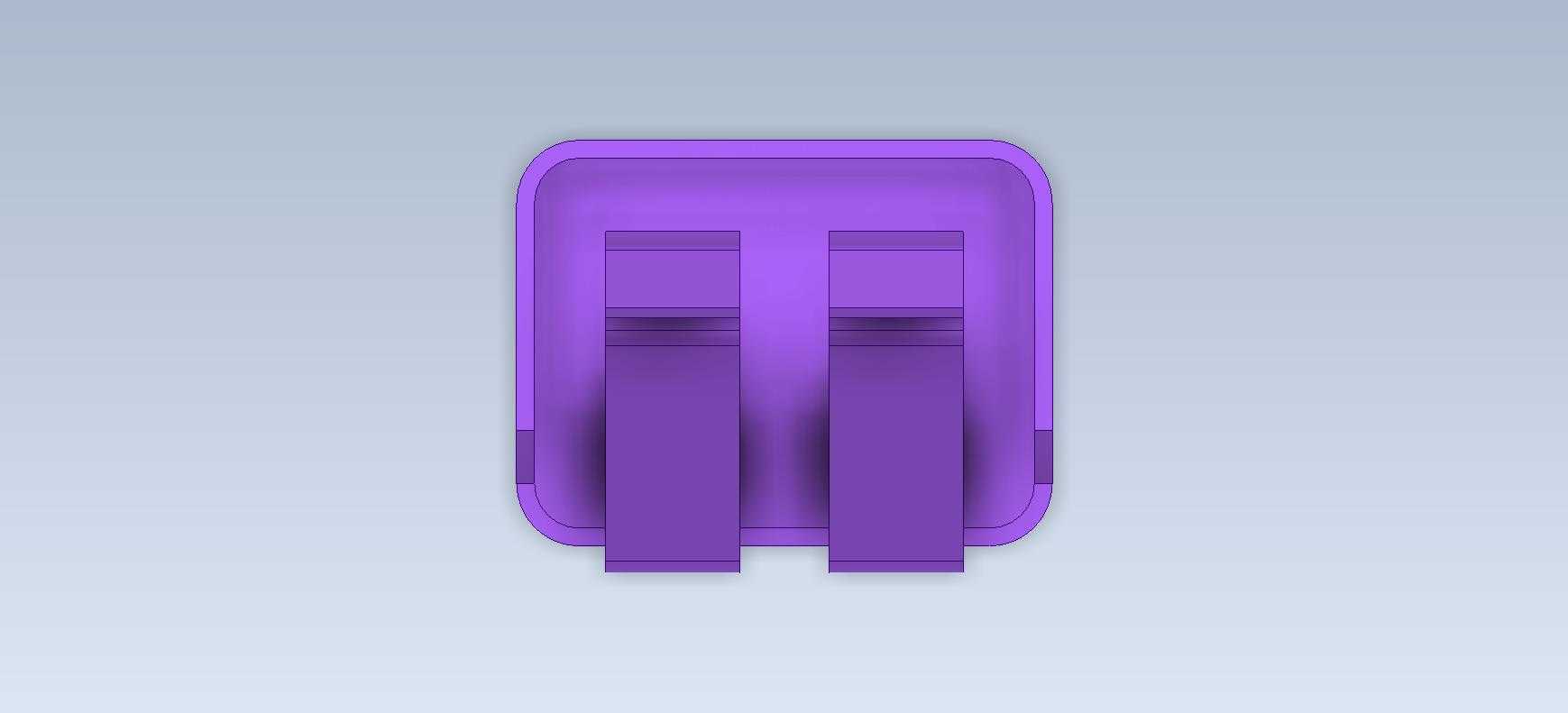

　　这款双卡扣式塑料固定卡座，在低压电气柜内部布线、小型电源模块周边线束整理场景中应用十分普遍，日常做变压器周边线束固定、PCB板外接导线理线时，这类小零件往往能解决大问题，避免线束散乱搭接到发热元件上引发绝缘老化风险。从结构功能来看，卡座底部为带内凹限位的矩形基座，基座上平行设置两个向上延伸的弹性卡扣臂，卡扣臂顶端做了向外翻折的导向斜面，安装时只需将待固定的线束或者小型塑料线槽对准两个卡扣臂之间的间隙向下按压，卡扣臂受侧向挤压力向外产生弹性形变，待线束卡入到位后，卡扣臂回弹复位，顶端的倒扣结构刚好卡住线束或者线槽的侧边，防止受拉扯时脱出。

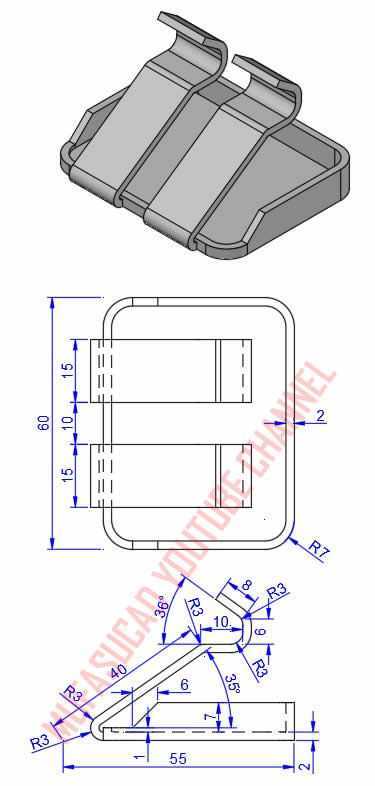

　　设计这类塑料卡座时，首先要考虑材料的弹性模量与疲劳寿命，通常选用增韧PA6或者PP材质，卡扣臂的厚度要控制在合理区间，过薄会导致多次插拔后卡扣断裂，过厚则弹性不足，卡入时需要按压力度过大，不适合现场手工装配。卡扣臂的倾斜角度也经过反复校核，导向斜面与竖直方向的夹角控制在15度到20度之间，既保证按压卡入时的顺畅度，又能保证倒扣的卡接量足够，不会在受纵向拉力时轻易脱开。基座部分的内凹结构，一方面是为了减少塑料用料，降低单件成本，另一方面是在基座底部粘贴背胶或者打螺丝固定时，内凹的空腔可以容纳背胶的厚度或者螺丝头的凸起，保证卡座安装后底面平整，不会出现翘边问题。从安装边界尺寸来看，整个卡座的长宽尺寸控制在40mm*25mm区间，总高度不超过30mm，两个卡扣臂之间的净间距为12mm，刚好适配常规的10mm直径线束或者同规格的小型塑料理线夹，卡扣臂顶端的倒扣卡接量为1.2mm，这个尺寸既能保证卡接后的保持力达到15N以上，满足常规线束固定的拉扯力要求，又不会因为卡接过紧导致拆卸时需要用过大的力气损坏卡扣或者周边线束。

　　在实际设备装配场景中，这类卡座通常有两种安装方式，一种是在基座底部预涂丙烯酸泡棉胶，直接粘贴在电气柜的内壁、变压器外壳的平整面或者PCB板的空余位置，适合不需要经常拆卸调整的固定场景；另一种是在基座中心预留2.8mm的自攻螺丝安装孔，用M3的自攻螺丝将卡座锁固在安装面上，适合震动较大的设备内部，比如工业控制设备、车载电源模块周边的线束固定，避免长期震动导致背胶脱落卡座移位。做这类小结构件的三维建模时，要特别注意卡扣臂与基座连接位置的圆角处理，连接处不能做直角，必须设置R0.8以上的过渡圆角，避免注塑成型时这个位置产生应力集中，导致卡扣臂受力时从根部断裂。

　　另外两个卡扣臂的平行度公差要控制在0.1mm以内，如果两个卡扣臂歪斜，会导致卡入时一侧受力过大，另一侧卡接量不足，容易出现单边脱开的问题。基座的底面平面度也要控制在0.2mm以内，保证背胶粘贴或者螺丝锁附时能完全贴合安装面，不会出现局部悬空导致卡座受力后断裂。在实际使用中，这类卡座除了固定线束，还可以用来固定小型的塑料线槽、薄型的绝缘隔板，甚至在一些小型消费电子的外壳内部，也能看到类似结构的卡座用来固定内部的排线，只是尺寸会根据实际安装空间做等比例缩放。设计时还要考虑注塑成型的拔模角度，卡扣臂的外侧拔模角度设置为1度，内侧因为有倒扣结构，需要做滑块抽芯结构，不能强行拔模，否则会导致倒扣位置被拉伤，影响卡接效果。整个零件的壁厚尽量保持均匀，基座壁厚和卡扣臂的壁厚差值不超过0.5mm，避免注塑成型时因为壁厚不均产生缩痕，导致零件尺寸超差或者结构强度下降。在做结构验证时，通常会做卡扣的插拔寿命测试，要求反复插拔50次以上卡扣不出现断裂、塑性变形，卡接力衰减不超过20%，才能满足批量使用的要求。另外还要考虑高低温环境下的性能变化，在-20℃到80℃的工作温度区间内，卡扣的弹性保持率要达到常温状态的70%以上，避免低温环境下塑料变脆导致卡扣断裂，或者高温环境下塑料变软导致卡接力不足。
